RU68252U1

RU68252U1 - PROTECTIVE CLOTHING KIT, JACKET AND SEMI-overall

Info

Publication number: RU68252U1
Application number: RU2007125580/22U
Authority: RU
Inventors: Елена Владимировна Иванова; Светлана Алексеевна Беляева; Любовь Альфредовна Эглит
Original assignee: Открытое акционерное общество "ЦНИИШП"
Priority date: 2007-07-06
Filing date: 2007-07-06
Publication date: 2007-11-27

Abstract

Группа полезных моделей относится к швейной промышленности, а именно к изделиям, предназначенным для защиты человека в экстремальных условиях низких температур окружающей среды. Куртка состоит из двух частей в виде верхней и нижней курток. Выполненная спереди система застежек обеих курток предусматривает их соединение между собой. В полукомбинезоне предусмотрены легко пристегивающиеся к брюкам спинка с бретелями и нагрудник. Все это позволяет варьировать теплозащитные свойства каждого из изделий в отдельности и в их сочетании между собой, а также повысить удобство при эксплуатации комплекта потребителем.A group of utility models relates to the clothing industry, namely, products designed to protect a person in extreme conditions of low ambient temperatures. The jacket consists of two parts in the form of upper and lower jackets. The front closure system of both jackets provides for their connection with each other. In semi-overalls, a back with straps and a bib are easily fastened to the trousers. All this allows you to vary the heat-shielding properties of each of the products individually and in combination with each other, as well as to increase the convenience during operation of the kit by the consumer.

Description

Группа полезных моделей относится к швейной промышленности, а именно к изделиям, предназначенным для защиты человека в экстремальных условиях низких температур окружающей среды.A group of utility models relates to the clothing industry, namely, products designed to protect a person in extreme conditions of low ambient temperatures.

Известен комплект одежды, состоящий из куртки с центральной застежкой на молнии, закрывающейся ветрозащитным клапаном, с воротником-стойкой и капюшоном; полукомбинезона на бретелях, а также съемного утеплителя для куртки и брюк полукомбинезона (RU 51175, МКПО: 02-02, 16.10.2002).A set of clothes is known, consisting of a jacket with a central zipper, closed with a windproof valve, with a stand-up collar and a hood; semi-overalls on the straps, as well as a removable insulation for jackets and trousers of semi-overalls (RU 51175, MKPO: 02-02, 10.16.2002).

Недостаток известного художественно-конструкторского решения состоит в ограниченных возможностях при комбинировании входящих в состав комплекта элементов, так, например, детали полукомбинезона выполнены стаченными между собой, а также наличии двойной застежки-молнии на утеплителе для куртки, что повышает материалоемкость изделия.A disadvantage of the known art-design solution is the limited possibilities for combining the elements included in the kit, for example, the details of the overall are made stitched together, as well as the presence of a double zipper on the insulation for the jacket, which increases the material consumption of the product.

Технический результат полезной модели состоит в повышении теплозащитных свойств одежды, преимущественно в области туловища спереди с обеспечением возможности регулирования этих свойств благодаря сочетанию предметов комплекта в различных вариантах, а также облегчении и удобстве съема и надевания входящих в комплект изделий.The technical result of the utility model is to increase the heat-shielding properties of clothes, mainly in the front of the body with the possibility of regulating these properties through a combination of kit items in various versions, as well as the ease and convenience of removing and putting on the items included in the package.

Предложенный технический результат достигнут в полезной модели следующей совокупностью признаков:The proposed technical result is achieved in a utility model by the following set of features:

Куртка состоит из двух разъемных частей, выполненных в виде верхней и нижней курток, которые имеют центральные застежки-молнии. На краях планок, расположенных с внутренней стороны бортов верхней куртки, закреплены части дополнительной застежки-молнии, выполненные с возможностью соединения с ответными им частями центральной застежки-молнии нижней куртки. Обе куртки снабжены ветрозащитными The jacket consists of two detachable parts, made in the form of upper and lower jackets, which have central zippers. On the edges of the slats located on the inside of the sides of the upper jacket, parts of the additional zipper are fastened, made with the possibility of connection with the mating parts of the central zipper of the lower jacket. Both jackets are windproof

клапанами, один из которых размещен с внутренней стороны нижней куртки, а другой - с внешней стороны верхней куртки.valves, one of which is located on the inside of the lower jacket, and the other on the outside of the upper jacket.

На верхнем крае ветрозащитного клапана нижней куртки и планке верхней куртки расположены ответные друг другу средства фиксации, выполненные, например, в виде прорезной петли и пуговицы.On the upper edge of the windproof valve of the lower jacket and the strap of the upper jacket are fixing means that are mutually responsive, made, for example, in the form of a welt loop and buttons.

Горловина верхней и нижней курток соединена с воротником-стойкой, при этом на краю воротника-стойки нижней куртки расположена ветрозащитная пата с регулируемой застежкой, выполненной, например, в виде застежки текстильной (велькро).The neck of the upper and lower jackets is connected to the stand-up collar, while on the edge of the stand-down collar of the lower jacket there is a windproof stitch with an adjustable fastener, made, for example, in the form of a textile fastener (velcro).

Воротник-стойка верхней и нижней курток выполнен с возможностью соединения с выполненным преимущественно утепленным капюшоном.The stand-up collar of the upper and lower jackets is made with the possibility of connection with a predominantly insulated hood.

В верхней части одной из полочек верхней и/или нижней курток закреплен трансформируемый (регулируемый по объему) накладной карман, закрытый клапаном, снабженным застежкой текстильной.In the upper part of one of the shelves of the upper and / or lower jackets, a transformable (volume-adjustable) patch pocket is fixed, closed by a valve equipped with a textile fastener.

Верхняя и нижняя куртки выполнены с утепленными подкладками.The upper and lower jackets are made with insulated linings.

Полукомбинезон состоит из двух разъемных частей, выполненных в виде брюк и спинки с бретелями, при этом задняя часть пояса брюк соединена со спинкой посредством застежки-молнии, а на передней части пояса брюк закреплены рамки, предназначенные для соединения с концами бретелей спинки.The semi-overalls consists of two detachable parts made in the form of trousers and a back with straps, while the back of the trouser belt is connected to the back with a zipper, and frames are attached to the ends of the trouser belt to connect with the ends of the back straps.

Полукомбинезон включает нагрудник, состоящий из двух частей, в верхней части каждой из которых закреплена рамка, выполненная с возможностью соединения с соответствующей бретелей спинки, а в нижней части размещена часть застежки текстильной, предназначенная для соединения с ответной ей частью, закрепленной спереди пояса, преимущественно под расположенной на нем рамкой.The semi-overalls include a bib, consisting of two parts, in the upper part of each a frame is fixed, made with the possibility of connection with the corresponding straps of the back, and in the lower part there is a part of the textile fastener intended for connection with the mating part fixed to the front of the belt, mainly under the frame located on it.

Обе части нагрудника полукомбинезона соединены центральной застежкой текстильной и дополнительно с брюками посредством прорезных петель, образованных в их нижней части и предназначенных Both parts of the bib suit are connected by a central textile fastener and additionally with trousers by means of welt loops formed in their lower part and designed

для соединения между собой и с пуговицей, закрепленной в средней части пояса брюк.for connecting with each other and with a button fixed in the middle of the trouser belt.

Брюки, спинка и нагрудник могут быть выполнены утепленными или неутепленными.Trousers, a back and a bib can be made warmed or not warmed.

Брюки полукомбинезона выполнены со съемной утепленной подстежкой в виде дополнительных брюк, соединенных с основными по линии пояса с помощью пуговиц и навесных петель.Trousers of semi-overalls are made with a removable insulated lining in the form of additional trousers connected to the main ones along the line of the belt with the help of buttons and hinges.

Часть бретелей, примыкающих к спинке, и боковые части пояса брюк полу комбинезона выполнены с лентой эластичной.Part of the straps adjacent to the back, and the side parts of the belt of the trousers of the floor of the overalls are made with an elastic tape.

Комплект защитной одежды, состоящий из вышеописанной куртки и полукомбинезона, а также утепленного белья, головного убора и рукавиц.A set of protective clothing, consisting of the above jacket and semi-overalls, as well as insulated underwear, headgear and mittens.

Полезная модель поясняется чертежами, на фиг.1 которого схематично изображена куртка; на фиг.2 - полукомбинезон (вид спереди); на фиг.3 - то же (вид сзади); на фиг.4 - то же с отстегнутым нагрудником; на фиг.5 - схема соединения полочки нагрудника с бретелей спинки и поясом брюк; на фиг.6 - схема соединения обеих полочек нагрудника с поясом брюк и между собой; на фиг.7 - схема соединения спинки с поясом брюк; на фиг.8 - схема соединения брюк с подстежкой.The utility model is illustrated by drawings, in figure 1 of which a jacket is schematically depicted; figure 2 - semi-overalls (front view); figure 3 is the same (rear view); figure 4 is the same with an unfastened bib; figure 5 - connection diagram of the shelves of the bib with shoulder straps and a belt of trousers; figure 6 - connection diagram of both shelves of the bib with a belt of trousers and with each other; 7 is a diagram of the connection of the back with a belt of trousers; on Fig - connection diagram of the trousers with the liner.

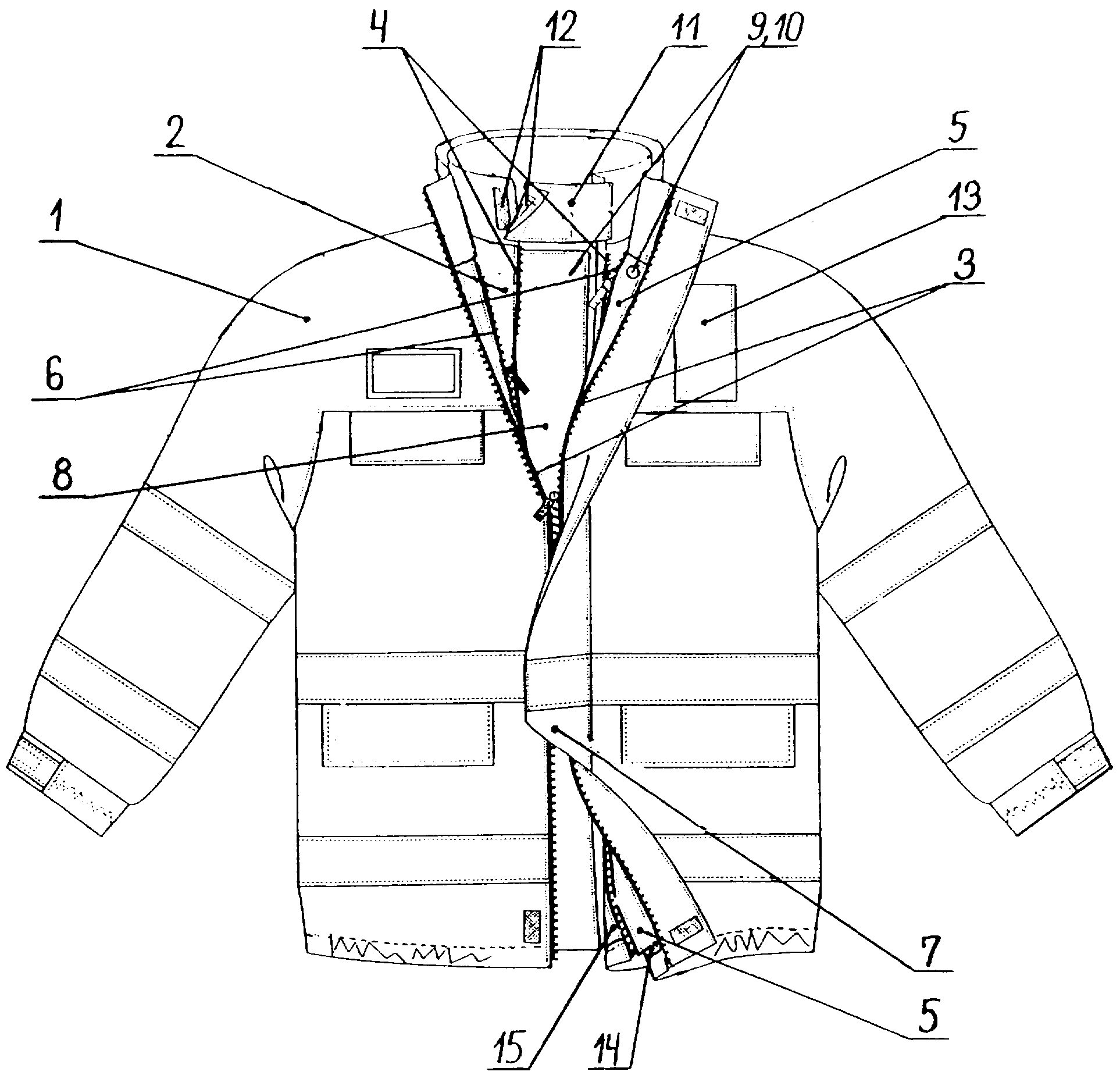

Изображенная на фиг.1 куртка включает две разъемные куртки: верхнюю 1 и нижнюю 2, каждая из которых застегивается на свою центральную застежку-молнию 3 и 4 соответственно.The jacket shown in FIG. 1 includes two detachable jackets: a top 1 and a bottom 2, each of which is fastened to its central zipper 3 and 4, respectively.

По краю планок 5, расположенных с внутренней стороны бортов куртки 1 закреплены части 6 дополнительной застежки-молнии, предназначенные для соединения с ответными им частями застежки-молнии 4. Каждая из упомянутых курток 1 и 2 имеет ветрозащитный клапан, при этом клапан 7 верхней куртки 1 размещен снаружи этой куртки, а клапан 8 нижней куртки 2 расположен с внутренней стороны этой куртки.Along the edge of the strips 5 located on the inside of the sides of the jacket 1 are fixed parts 6 of the additional zipper designed to connect with the mating parts of the zipper 4. Each of these jackets 1 and 2 has a windproof valve, while the valve 7 of the upper jacket 1 placed outside this jacket, and the valve 8 of the lower jacket 2 is located on the inside of this jacket.

На верхнем крае клапана 8 образована прорезная петля 9, а на планке 5 - пуговица 10, образующая совместно с петлей 9 застежку.A slotted loop 9 is formed on the upper edge of the valve 8, and a button 10 is formed on the bar 5, forming a fastener together with the loop 9.

Обе куртки снабжены воротниками-стойками, причем стойка куртки 2 соединена спереди с патой 11, обеспечивающей возможность регулируемого по объему соединения с краем стойки благодаря застежке текстильной (велькро) 12.Both jackets are equipped with stand-up collars, and the stand of the jacket 2 is connected in front with a stalemate 11, which makes it possible to adjust the volume connection to the edge of the stand thanks to the textile fastener (velcro) 12.

К одной из полочек верхней и/или нижней куртки прикреплен регулируемый по объему накладной карман для рации 13, закрытый клапаном. На свободном крае клапана с внутренней стороны закреплена текстильная застежка. На кармане и полочке куртки расположена ответная часть этой текстильной застежки. Объем кармана регулируется за счет пристегивания клапана к карману или к полочке куртки. При пристегивании клапана к полочке куртки карман становится плоским.To one of the shelves of the upper and / or lower jacket is attached a volume-adjustable patch pocket for the walkie-talkie 13, closed by a valve. A textile fastener is fixed on the inside of the valve from the inside. The counterpart of this textile fastener is located on the pocket and shelf of the jacket. Pocket volume is regulated by fastening the valve to a pocket or jacket shelf. When fastening the valve to the jacket shelf, the pocket becomes flat.

На воротнике-стойке куртки 1 и куртки 2 может быть закреплен утепленный капюшон (не показан).An insulated hood (not shown) can be attached to the stand-up collar of jacket 1 and jacket 2.

К верхней и нижней курткам могут быть притачены утепленные подкладки 14 и 15 соответственно.Insulated linings 14 and 15, respectively, can be stitched to the upper and lower jackets.

Изображенный на фиг.2-4 полукомбинезон состоит из брюк 16, съемной спинки 17 с двумя бретелями 18 и съемного нагрудника 19. Задняя часть пояса брюк 20 соединена с нижней частью спинки 17 с помощью закрепленных на них частей застежки-молнии 21, как это показано на фиг.7.2-4, the bib overall consists of trousers 16, a removable back 17 with two shoulder straps 18, and a removable bib 19. The back of the belt of the trousers 20 is connected to the lower part of the back 17 using the parts of the zipper 21 attached to them, as shown in Fig.7.

На передней части пояса брюк 20 закреплены рамки 22, предназначенные для соединения с концами бретелей 18 в варианте использования полукомбинезона без нагрудника 19 (фиг.4).On the front of the belt of the trousers 20, frames 22 are fixed for connecting with the ends of the straps 18 in the embodiment of using semi-overalls without a bib 19 (Fig. 4).

На каждой полочке нагрудника 19 закреплена рамка 23, предназначенная для соединения с бретелями 18 как это показано на фиг.5. С краю нижней части каждой полочки размещена часть текстильной застежки 24, предназначенная для соединения с ответной ей частью 25, размещенной на поясе брюк под рамкой 22.On each shelf of the bib 19, a frame 23 is fixed for connecting to the straps 18 as shown in FIG. On the edge of the lower part of each shelf is placed part of the textile fastener 24, designed to connect with the mating part 25, located on the belt of the trousers under the frame 22.

Полочки нагрудника 19 соединены между собой центральной застежкой текстильной 26 и дополнительно с брюками с помощью The shelves of the bib 19 are interconnected by a central fastener textile 26 and additionally with trousers with

образованных внизу каждой полочки совмещаемых между собой прорезных петель 27 и закрепленной на поясе брюк пуговицы 28 (фиг.6).formed at the bottom of each shelf are compatible with each other welt loops 27 and buttons 28 attached to the belt of the trousers (Fig.6).

Брюки полукомбинезона комплектуются подстежкой в виде утепленных брюк 29, которые соединены с брюками 16 по линии пояса посредством навесных петель 30 и пуговиц 31 (фиг.8).Trousers of overalls are equipped with a lining in the form of insulated trousers 29, which are connected to the trousers 16 along the line of the belt by means of hinges 30 and buttons 31 (Fig. 8).

Предложенный комплект защитной одежды помимо вышеописанных куртки и полукомбинезона включает утепленное нижнее белье (куртка и брюки), головной убор и рукавицы (не показаны).The proposed set of protective clothing in addition to the above jackets and semi-overalls includes insulated underwear (jacket and pants), a hat and mittens (not shown).

Технический результат предложения в части обеспечения возможности комбинирования входящих в комплект изделий между собой, а также в части обеспечения съема и надевания этих изделий достигнут в предложенном решении благодаря использованию сочетаемых между собой съемных элементов одежды и разнообразных эргономических крепежных элементов и их размещению на деталях изделий, позволяющему обеспечить удобство пользования одеждой.The technical result of the proposal in terms of ensuring the possibility of combining the items included in the set with each other, as well as in terms of ensuring the removal and putting on of these products is achieved in the proposed solution through the use of interchangeable removable clothing elements and various ergonomic fasteners and their placement on the parts of the products, allowing provide convenience of using clothes.

Теплозащитные свойства комплекта связаны не только с использованием утепляющих и ветро- и влагозащитных материалов, из которых выполнены, в частности, верхняя и нижняя куртки и полукомбинезон, но и благодаря оригинальной конструкции куртки использующей дополнительную застежку-молнию, связывающую верхнюю и нижнюю куртки между собой, при этом наличие двойного ветрозащитного клапана позволяет усилить эти свойства. Таким образом, конструкция передней части куртки и наличие у полукомбинезона утепленного нагрудника и спинки обеспечивают надежную защиту, в частности, в области туловища потребителя, даже в условиях сильных морозов.The heat-shielding properties of the kit are associated not only with the use of warming and wind and moisture-proof materials, of which, in particular, the upper and lower jackets and semi-overalls are made, but also thanks to the original design of the jacket using an additional zipper connecting the upper and lower jackets to each other, however, the presence of a double windproof valve allows you to enhance these properties. Thus, the design of the front of the jacket and the presence of the insulated bib and back of the semi-overalls provide reliable protection, in particular, in the area of the body of the consumer, even in severe frost.

Claims

1. The jacket, consisting of two detachable parts, made in the form of upper and lower jackets having central zippers, while on the edges of the planks located on the inside of the sides of the upper jacket, parts of the additional zipper are made, made with the possibility of connection with mating parts of the central zipper of the lower jacket, both jackets equipped with windproof valves, one of which is placed on the inside of the lower jacket, and the other on the outside of the upper jacket.

2. The jacket according to claim 1, characterized in that on the upper edge of the windproof valve of the lower jacket and the strap of the upper jacket there are locking means that are reciprocal to each other, made, for example, in the form of a slotted buttonhole and button.

3. The jacket according to claim 1, characterized in that the neck of the upper and lower jackets is connected to the stand-up collar, while on the edge of the stand-up collar of the lower jacket there is a windproof stitch with an adjustable fastener made, for example, in the form of a textile fastener.

4. The jacket according to claim 3, characterized in that the stand-up collar of the upper and lower jackets is made with the possibility of connection with a predominantly insulated hood.

5. The jacket according to claim 1, characterized in that on the shelf of the upper and / or lower jackets is fixed a convertible patch pocket, closed by a valve equipped with a textile fastener.

6. The jacket according to claim 1, characterized in that the upper and lower jackets are made with insulated linings.

7. Semi-overalls, consisting of two detachable parts made in the form of trousers and a back with straps, while the back of the trouser belt is connected to the back by means of a zipper, and frames are designed on the front of the trouser belt to connect with the ends of the back straps.

8. Bib suit according to claim 7, characterized in that it further includes a bib, consisting of two parts, in the upper part of each of which is fixed a frame made with the possibility of connection with the corresponding straps of the back, and in the lower part there is a part of a textile fastener designed to connect with the mating part, fixed to the front of the belt, mainly under the frame located on it.

9. Bib suit according to claim 8, characterized in that both parts of the bib are connected by a central textile fastener and additionally with trousers by means of welt loops formed in their lower part and intended to be connected with each other and with a button fixed in the middle part of the trouser belt.

10. Semi-overalls according to claim 7 or 8, characterized in that the trousers, back and bib are made insulated or non-insulated.

11. The semi-overalls according to claim 7, characterized in that his trousers are made with a removable insulated liner in the form of additional trousers connected to the main ones along the belt line with buttons and hinges.

12. The semi-overalls according to claim 7, characterized in that part of the straps adjacent to the back and the side parts of the trouser belt are made with an elastic tape.

13. A set of protective clothing, consisting of a jacket according to any one of claims 1 to 6, semi-overalls according to any one of claims 7 to 12, insulated underwear, headgear and mittens.
