Abstract

Полезная модель относится к кабельной технике, а именно к кабелям контрольным с пластмассовой изоляцией. Кабель содержит скрученные в сердечник жилы, изолированные поливинилхлоридным пластикатом, свинцовую оболочку и защитную оболочку из поливинилхлоридного пластиката. Жилы могут быть выполнены из луженых медных проволок, между которых размещены водоблокирующие нити или порошок, а в центре сердечника-жгут из во деблокирующих нитей. Водоблокирующая нить может быть также проложена вдоль жилы. Изолированные жилы могут быть дополнительно скручены в группы из 2-4 жил, причем каждая из групп снабжена водоблокирующей нитью и экраном из фольги. Технический результат-повышение водостойкости кабеля.

Description

Полезная модель относится к кабельной технике, а именно к конструкциям контрольных кабелей с медными или алюминиевыми жилами с пластмассовой изоляцией, предназначенным для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 400Гц или постоянным напряжением до 1000В.

Известен кабель контрольной, содержащий скрученные в сердечник токопроводящие жилы, каждая из которых покрыта изоляцией из поливинилхлоридного пластиката, и оболочку из поливинилхлоридного пластиката (Кабели контрольные с резиновой и пластмассовой изоляцией. ГОСТ 1508-78).

Данное техническое решение является наиболее близким к предлагаемому из числа известных по совокупности признаков.

Недостатками известного кабеля являются низкая водостойкость, что приводит к преждевременному выходу кабеля из строя при попадании влаги в элементы конструкции при его эксплуатации и низкая стойкость полимерной оболочки кабеля к воздействию ряда органических химически агрессивных сред.

Поставленная задача состояла в разработке конструкции контрольного кабеля с высокой водостойкостью и повышенным ресурсом работы в условиях воздействия химически агрессивных сред.

Технический результат достигается тем, что в кабеле контрольном, содержащим скрученные в сердечник токопроводящие жилы, каждая из которых покрыта изоляцией из поливинилхлоридного пластиката и оболочку, последняя выполнена из свинца.

Предпочтительным является выполнение токопроводящих жил многопроволочными из луженых медных проволок, при этом между ними размещен водоблокирующий элемент в виде нити или порошка.

В центре сердечника может быть расположен водоблокирующий элемент в виде одной или нескольких во деблокирующих нитей (жгута).

Токопроводящая изолированная жила также может быть снабжена водоблокирующим элементом в виде ленты.

По одному из вариантов выполнения изолированные токопроводящие жилы сформированы в группы, состоящие из 2-4 дополнительно скрученных между собой упомянутых жил, при этом каждая из групп снабжена водоблокирующим элементом в виде нити, расположенном в центре или по периметру группы.

Каждая из групп изолированных жил может быть снабжена экраном из алюминиевой или медной фольги.

В одном из вариантов выполнения кабель может быть дополнительно снабжен поверх свинцовой оболочки подушкой под броню и броней из одной или двух стальных лент или стальной проволоки.

По любому из вариантов выполнения на свинцовую оболочку может быть последовательно наложены слои битума, полиэтилентерефталатная лента и защитная оболочка из поливинилхлоридного пластиката.

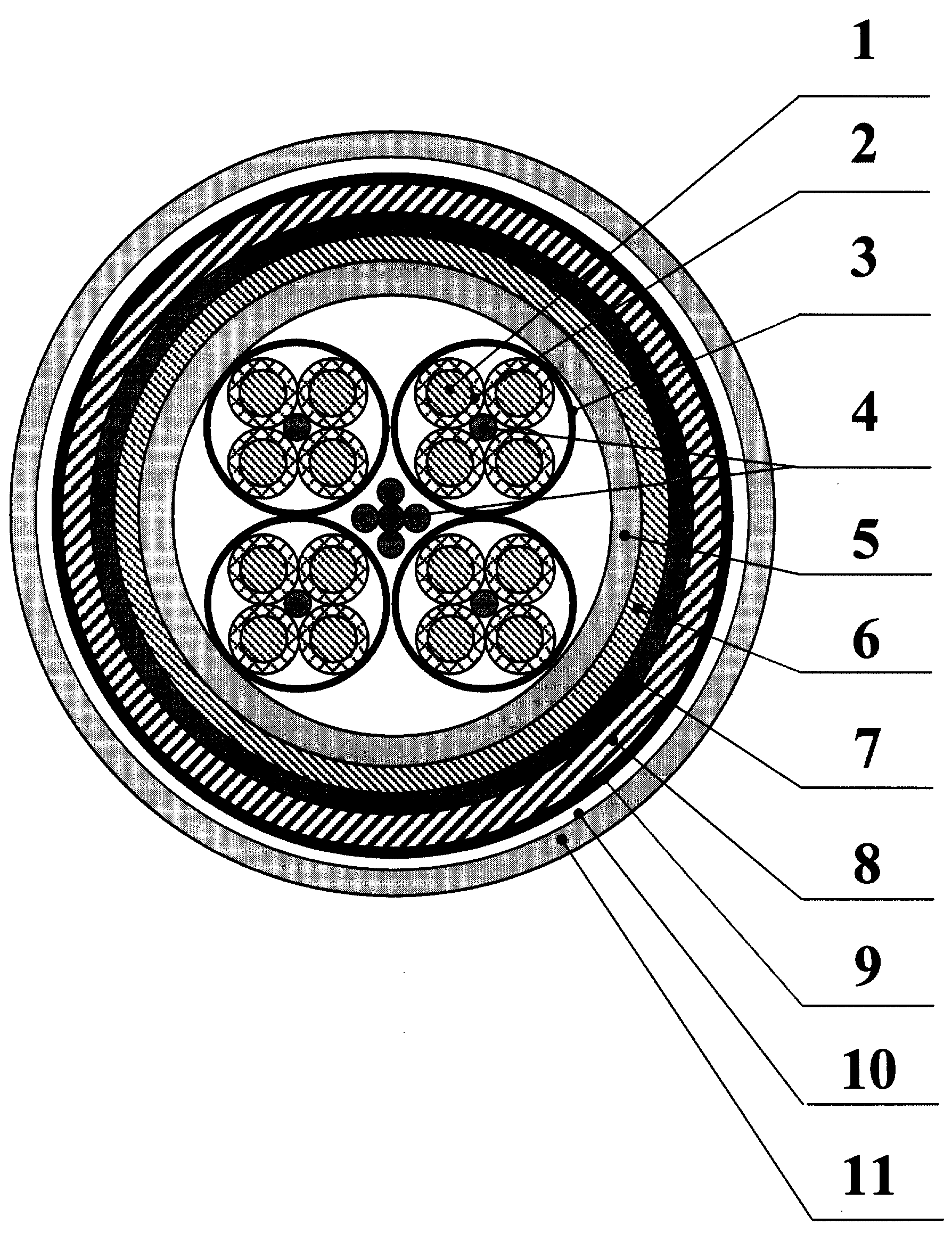

Полезная модель иллюстрируется чертежом, на котором показан силовой кабель в разрезе.

Кабель содержит токопроводящие жилы 1, покрытые изоляцией 2, экран 3, водо-блокирующие элементы 4, разделительный слой 5, свинцовую оболочку 6, подушку под броню 7, броню 8, слой битума 9, полиэтилентерефталатную ленту 10 и поливинилхлоридную оболочку 11.

Далее приводятся сведения, подтверждающие возможность осуществления полезной модели.

Материалы, применяемые для изготовления кабеля соответствуют нормативно технической документации на них.

Так например проволока медная - ТУ 16.К71.087, пластикат поливинилхлоридный: для изоляции - например, марка И40-14, для оболочки - например, марка (ГОСТ 5960), фольга медная ГОСТ 5638, фольга алюминиевая - ГОСТ 618.

Водоблокирующие материалы-нити, ленты, порошок выпускаются промышленно.

Изготавливают предлагаемый кабель по традиционной технологии. Изоляцию 2, оболочку 11 накладывают на соответствующие элементы кабеля на известном экструзионном оборудовании по известному технологическому процессу. Скрутку жил 1 производят на обычном крутильном оборудовании. Экран 3 накладывается на оборудовании для наложения металлических экранов ленточного типа. Водоблокирующие элементы 4 накладываются на оборудовании для скрутки изолированных жил. Наложение свинцовой оболочки 6 осуществляют на свинцовом прессе непрерывного действия. Броня 8 накладывается на машинах для наложения защитных покровов. Наложение ленты 10 накладывают на известном оборудовании для наложения элементов конструкции ленточного типа.

Образцы предлагаемого кабеля были испытаны на продольную водопроницаемость. По стойкости к продольной водопроницаемости все образцы показали соответствие техническим требованиям стандарта на них.

Технический результат-повышение водостойкости кабеля.

Claims (8)

1. Кабель контрольный, содержащий скрученный в сердечник токопроводящие жилы, каждая из которых покрыта изоляцией из поливинилхлоридного пластиката и оболочку, отличающийся тем, что оболочка выполнена из свинца.

2. Кабель по п.1, отличающийся тем, что токопроводящие жилы выполнены многопроволочными из луженых медных проволок, между которыми размещен водо-блокирующий элемент в виде нити или порошка.

3. Кабель по п.1, отличающийся тем, что в центре сердечника расположен водо-блокирующий элемент в виде жгута из нитей.

4. Кабель по п.1, отличающийся тем, что токопроводящая изолированная жила снабжена водоблокирующим элементом в виде ленты.

5. Кабель по п.1, отличающийся тем, что изолированные токопроводящие жилы сформированы в группы, состоящие из 2-4 дополнительно скрученных между собой упомянутых жил, при этом каждая из групп снабжена водоблокирующим элементом в виде нити, расположенной в центре или по периметру группы.

6. Кабель по п.5, отличающийся тем, что каждая из групп изолированных токопроводящих жил снабжена экраном из алюминиевой или медной фольги.

7. Кабель по п.1, отличающийся тем, что поверх свинцовой оболочки дополнительно наложена подушка под броню и броня из одной или двух стальных лент или из стальной проволоки.

8. Кабель по любому из пп.1-7, отличающийся тем, что на свинцовую оболочку последовательно наложены слой битума, полиэтилентерефталатная лента и защитная оболочка из поливинилхлоридного пластиката.
