Abstract

Логопериодическая антенна (варианты) относится к приемно-передающей антенной технике и представляет собой логопериодическую антенну, предназначенную для приема телевизионных (ТВ) сигналов, как в метровом, так и в дециметровом диапазоне. Задачей, решаемой полезной моделью является создание логопериодической антенны функционирующей в области рабочих частот как в длинноволновой части диапазона метровых волн (MB), так и дециметровых (ДМВ), упрощение конструкции, выполнение ее сборно-разборной для возможности транспортировки и хранения, повышение надежности логопериодической антенны. Логопериодическая антенна по варианту 1 содержит две несущие трубы и закрепленные на них попарно симметричные вибраторы, при этом размеры вибраторов и расстояния между ними находятся в логарифмической зависимости, вибратор MB, короткозамыкающий элемент питающей линии, скобу, при этом вибратор диапазона MB выполнен в виде симметричного вибратора с линейными элементами и основаниями в виде труб из стали, причем основание каждого из MB вибраторов согнуто под углом 120°, одним концом приварено к одной из труб элементов собирательной линии под углом 90°, а сам MB вибратор размещен перед короткозамыкающим элементом, при этом свободный конец каждого MB вибратора снабжен заглушкой и отверстиями для фиксации, при этом в верхней несущей трубе со стороны крепления к мачте установлена уплотнительная втулка, а в нижней - заглушка, а со стороны самого короткого вибратора в несущих трубах установлены прижимные винты для крепления центральной жилы и оплетки кабеля, и защитный колпачок. Логопериодическая антенна по варианту 2 содержит разъемный вибратор диапазона MB, причем основание каждого из MB вибраторов одним концом жестко закреплен на одной из труб под углом 90° к собирательной линии, при этом симметричные вибраторы выполнены V-образной формы, с углом при вершине между их плечами от 30° до 150° с возможностью работы каждого из них как в метровом, так и в дециметровом диапазоне частот, при этом число симметричных вибраторов равно от 8 до 16. В логопериодической антенне по варианту 3 симметричные вибраторы выполнены V-образной формы, с углом при вершине между их плечами от 30° до 150°, с возможностью работы как в метровом, так и в дециметровом диапазоне частот, при этом число симметричных вибраторов равно от 8 до 16. В логопериодической антенне по варианту 4 все вибраторы выполнены разъемным и закреплены на трубах под углом 90°.Log-periodic antenna (options) refers to the receiving and transmitting antenna technique and is a log-periodic antenna designed to receive television (TV) signals, both in the meter and in the decimeter range. The problem solved by the utility model is the creation of a log-periodic antenna operating in the operating frequency range both in the long-wavelength part of the meter wavelength range (MB) and decimeter-wave (DMV), simplifying the design, making it collapsible for transport and storage, increasing the reliability of the log-periodic antenna . Log-periodic antenna according to option 1 contains two supporting pipes and pairwise symmetrical vibrators fixed to them, while the sizes of the vibrators and the distances between them are in a logarithmic relationship, the MB vibrator, a short-circuit feed line element, a bracket, while the MB range vibrator is made in the form of a symmetric vibrator with linear elements and bases in the form of steel pipes, the base of each of the MB vibrators being bent at an angle of 120 °, welded to one of the pipes of the collective line elements under the scrap is 90 °, and the MB vibrator itself is placed in front of the short-circuiting element, while the free end of each MB vibrator is equipped with a plug and holes for fixing, and a sealing sleeve is installed in the upper support pipe from the side of the mast to the mast, and a plug in the bottom, and on the side of the shortest vibrator in the supporting pipes, clamping screws for fixing the central core and the cable sheath, and a protective cap are installed. Log-periodic antenna according to option 2 contains a detachable vibrator of the MB range, with the base of each of the MB vibrators at one end rigidly fixed to one of the pipes at an angle of 90 ° to the collecting line, while the symmetrical vibrators are V-shaped, with an angle between the shoulders at the apex from 30 ° to 150 ° with the possibility of each of them working both in the meter and decimeter frequency ranges, while the number of symmetric vibrators is from 8 to 16. In the log-periodic antenna according to option 3, the symmetric vibrators are made V-shaped forms, with an angle at the apex between their shoulders from 30 ° to 150 °, with the ability to work both in meter and decimeter frequency ranges, while the number of symmetric vibrators is from 8 to 16. In the log-periodic antenna according to option 4, all vibrators are made detachable and fixed to the pipes at an angle of 90 °.

Description

Заявляемая полезная модель относится к радиотехнической промышленности, точнее к приемно-передающей антенной технике, и представляет собой логопериодическую антенну, предназначенную для приема телевизионных (ТВ) сигналов, как в метровом, так и в дециметровом диапазоне.The inventive utility model relates to the radio industry, more specifically to the transmit-receive antenna technique, and is a log-periodic antenna designed to receive television (TV) signals, both in the meter and decimeter ranges.

Логопериодические антенны, содержащие симметричный вибратор с линейными элементами для приема сигнала диапазона MB, и попарно симметричные вибраторы, соединенные с питающей линией для приема ДМВ, позволяющие работать в диапазоне телевизионных сигналов в MB- и ДМВ-каналах, известны. Известна, например, логопериодическая антенна по патенту №2157582 [1].Log-periodic antennas containing a symmetric vibrator with linear elements for receiving a signal of the MB range, and pairwise symmetric vibrators connected to a supply line for receiving UHF, allowing you to work in the range of television signals in the MB and UHF channels, are known. Known, for example, log-periodic antenna according to patent No. 2157582 [1].

Известны логопериодические антенны с V-образными уголковыми вибраторами для приема сигнала как диапазона MB, так и дециметрового диапазона. Они описаны, например, в [2. Карл Ротхаммель. Антенны. Том 1. «Наш город». Минск, 2001., стр.349], [3. Карл. Ротхаммель. Антенны. Том 2. «Наш город». Минск, 2001, стр.157]. Известна также логопериодическая уголковая антенна по патенту на полезную модель №33265 [4]. Эти известные логопериодические антенны содержат собирательную линию, выполненную в виде несущих труб, и соединенный с ними ряд симметричных вибраторов V-образной формы с возможностью работы каждого из них как в метровом, так и в дециметровом диапазоне частот и с углом при вершине между их плечами от 30° до 150°. Однако в вышеназванных логопериодических антеннах не решены вопросы повышения надежности и упрощения конструкции.Log-periodic antennas with V-shaped corner vibrators are known for receiving a signal of both the MB range and the decimeter range. They are described, for example, in [2. Karl Rothammel. Antennas Volume 1. "Our city." Minsk, 2001., p. 349], [3. Charles. Rothammel. Antennas Volume 2. "Our city." Minsk, 2001, p. 157]. Also known log-periodic angle antenna according to the patent for utility model No. 3365 [4]. These well-known log-periodic antennas contain a collecting line made in the form of load-bearing pipes, and a series of symmetrical V-shaped vibrators connected to them with the possibility of each of them working both in the meter and decimeter frequency ranges and with the angle at the apex between their shoulders from 30 ° to 150 °. However, in the aforementioned log-periodic antennas the issues of increasing reliability and simplifying the design have not been resolved.

Наиболее близким к заявленной полезной модели является Телевизионная антенна по патенту №39012 на полезную модель [5], работающая в диапазоне телевизионных сигналов во всех ДМВ- и МВ-каналах с 1-го по 69-й. Телевизионная антенна по патенту №39012 содержит две несущих трубы с закрепленными на них шестью парами вибраторов дециметрового диапазона, вибраторы метровых волн, коротко замыкающий элемент питающей линии, скобу с возможностью крепления антенны посредством этой скобы к вертикальной стойке.Closest to the claimed utility model is the TV antenna according to patent No. 39012 for utility model [5], operating in the range of television signals in all UHF and MV channels from the 1st to the 69th. The television antenna according to patent No. 39012 contains two supporting tubes with six pairs of decimeter range vibrators fixed to them, meter wave vibrators, a short-circuiting element of the supply line, a bracket with the possibility of attaching the antenna through this bracket to a vertical rack.

Однако в прототипе не решены вопросы повышения надежности и упрощения конструкции.However, the prototype has not resolved issues of improving reliability and simplifying the design.

В прототипе имеется несущий элемент - сложный узел сопряжения, на котором установлены вибраторы метровых волн длиной 1120 мм, размещенный в крупной пластмассовой коробке.The prototype has a supporting element - a complex interface unit, on which meter wave vibrators with a length of 1120 mm are installed, located in a large plastic box.

Техническим результатом, решаемым заявленной полезной моделью является создание логопериодической антенны с такой конструкцией частей для приема дециметровых и метровых сигналов, и таким электрическим и механическим соединением элементов между собой, которые позволили бы функционировать в области рабочих частот как в длинноволновой части диапазона метровых волн (MB), так и дециметровых (ДМВ), упростить конструкцию, повысить надежность логопериодической антенны.The technical result solved by the claimed utility model is the creation of a log-periodic antenna with such a design of parts for receiving decimeter and meter signals, and such an electrical and mechanical connection of the elements together that would allow functioning in the operating frequency region as in the long-wave part of the meter wavelength band (MB) and decimeter (UHF), simplify the design, improve the reliability of log-periodic antenna.

Упрощение конструкции достигается отказом от сложного узла сопряжения, вибраторы метрового диапазона (MB) соединены непосредственно с собирательной линией. Конструкция заявляемой антенны позволяет отказаться от пайки при подключении антенны, что имеет значение для потребителей, не умеющих паять.Simplification of the design is achieved by refusing a complex interface unit, meter-wide vibrators (MB) are connected directly to the collective line. The design of the claimed antenna allows you to refuse soldering when connecting the antenna, which is important for consumers who do not know how to solder.

Повышение надежности достигается отсутствием в несущих элементах, на которые приходится большая нагрузка (сила ветра, снег, садящиеся птицы), пластмассовых деталей. В пластмассе под воздействием солнечных лучей и низких температур разрушаются молекулярные связи, она растрескивается, внутрь попадает влага, и плата согласования, установленная в пластмассовой коробке узла сопряжения (см. прототип) окисляется и перестает корректно работать.The increase in reliability is achieved by the absence of plastic parts in the load-bearing elements, which bear a large load (wind force, snow, seated birds). In plastic, under the influence of sunlight and low temperatures, molecular bonds break down, it cracks, moisture gets inside, and the matching board installed in the plastic box of the interface unit (see prototype) oxidizes and stops working correctly.

Вариант 1. Заявленный технический результат достигается созданием логопериодической антенны для приема телевизионных сигналов в диапазоне как метрового, так и дециметрового телевизионного вещания, содержащей два антенных полуполотна, образованных несущими трубами собирательной линии и закрепленными на них попарно симметричными вибраторами, при этом размеры вибраторов и расстояния между ними находятся в логарифмической зависимости, вибратор метровых волн, короткозамыкающий элемент питающей линии и скобу с возможностью крепления антенны посредством этой скобы к вертикальной стойке, отличающейся тем, что вибратор диапазона MB выполнен в виде симметричного вибратора с линейными элементами в виде труб из стали, причем основание каждого из MB вибраторов согнуто под углом 120°, одним концом приварено к одной из труб элементов собирательной линии под углом 90°, а сам MB вибратор размещен перед короткозамыкающим элементом, при этом свободный конец каждого MB вибратора снабжен заглушкой и отверстиями для фиксации, при этом в верхней несущей трубе со стороны крепления к мачте установлена уплотнительная втулка, а в нижней - заглушка, а со стороны самого Option 1. The claimed technical result is achieved by creating a log-periodic antenna for receiving television signals in the range of both meter and decimeter television broadcasting, containing two antenna halves formed by the carrier pipes of the collective line and mounted on them in pairs by symmetric vibrators, while the size of the vibrators and the distance between they are in a logarithmic dependence, a meter wave vibrator, a short-circuit element of the supply line and a bracket with the possibility of fixing an by means of this bracket, to a vertical stand, characterized in that the MB range vibrator is made in the form of a symmetric vibrator with linear elements in the form of steel pipes, the base of each of the MB vibrators being bent at an angle of 120 °, one end is welded to one of the pipes of the collective elements the line at an angle of 90 °, and the MB vibrator itself is placed in front of the short-circuiting element, while the free end of each MB vibrator is equipped with a plug and holes for fixing, while in the upper carrier pipe from the side of the mount to the mast mast Credited seal sleeve, and at the bottom - the plug and the part of the

короткого вибратора в несущих трубах установлены прижимные винты для крепления центральной жилы и оплетки кабеля, и защитный колпачок.a short vibrator in the supporting pipes mounted clamping screws for mounting the Central core and cable sheath, and a protective cap.

Вариант 2. Заявленный технический результат достигается созданием логопериодической антенны для приема телевизионных сигналов в диапазоне как метрового, так и дециметрового телевизионного вещания, содержащая два антенных полуполотна, образованных несущими трубами и закрепленными на них попарно симметричными вибраторами, при этом размеры вибраторов и расстояния между ними находятся в логарифмической зависимости, вибратор метровых волн, короткозамыкающий элемент питающей линии, скобу с возможностью крепления антенны посредством этой скобы к вертикальной стойке, отличающаяся тем, что вибратор диапазона MB выполнен разъемным в виде симметричного вибратора с линейными элементами в виде труб из стали, причем основание каждого из MB вибраторов одним концом жестко закреплен на одной из труб под углом 90° к собирательной линии, а сам MB вибратор размещен перед коротко замыкающим элементом, с возможностью работы в частотном диапазоне I-II, с I по 5 канал, при этом противоположный конец каждого MB вибратора снабжен заглушкой и отверстиями для фиксации, и размещен перед короткозамыкающим элементом, при этом в верхней несущей трубе со стороны крепления к мачте установлена уплотнительная втулка, а в нижней - заглушка, а со стороны самого короткого вибратора в несущих трубах установлены прижимные винты для крепления центральной жилы и оплетки кабеля, и защитный колпачок, при этом симметричные вибраторы выполнены V-образной формы, с углом при вершине между их плечами от 30° до 150° с возможностью работы каждого из них как в метровом с 6 по 12 канал, так и в дециметровом диапазоне частот, при этом число V-образных симметричных вибраторов равно от 8 до 16.Option 2. The claimed technical result is achieved by creating a log-periodic antenna for receiving television signals in the range of both meter and decimeter television broadcasting, containing two antenna halves formed by the carrier tubes and symmetrically mounted vibrators in pairs, while the sizes of the vibrators and the distances between them are in a logarithmic relationship, a meter wave vibrator, a short-circuit feed line element, a bracket with the possibility of mounting an antenna through this st brackets to a vertical stand, characterized in that the MB range vibrator is detachable in the form of a symmetric vibrator with linear elements in the form of steel pipes, the base of each of the MB vibrators being rigidly fixed at one end of the pipe to one of the pipes at an angle of 90 ° to the collective line, and the MB vibrator itself is placed in front of the short-circuiting element, with the possibility of working in the frequency range I-II, with I to 5 channels, while the opposite end of each MB vibrator is equipped with a plug and holes for fixing, and is placed in front of the short-circuit in this case, a sealing sleeve is installed in the upper carrier pipe from the side of the mast to the mast, and a plug is installed in the lower one, and clamping screws for fixing the central core and the cable braid, and a protective cap are installed in the bearing pipes on the shortest vibrator symmetrical vibrators are made in a V-shape, with an angle at the apex between their shoulders from 30 ° to 150 ° with the ability to work each of them in the meter from 6 to 12 channels, and in the decimeter frequency range, while the number of V-shaped symmetrical vib Ator is from 8 to 16.

Вариант 3. Заявленный технический результат достигается созданием логопериодической комбинированной антенны для приема в диапазоне как метрового, так и дециметрового телевизионного вещания, содержащая два антенных полуполотна, образованных несущими трубами и закрепленными на них попарно симметричными вибраторами, при этом размеры вибраторов и расстояния между ними находятся в логарифмической зависимости, короткозамыкающий элемент питающей линии, скобу с возможностью крепления антенны посредством этой скобы к вертикальной стойке, о т л и чающаяся тем, что в верхней несущей трубе со стороны крепления к мачте установлена уплотнительная втулка, а в нижней - заглушка, а со стороны самого короткого вибратора в несущих трубах установлены прижимные винты для крепления центральной жилы и оплетки кабеля, при этом симметричные вибраторы выполнены V-Option 3. The claimed technical result is achieved by creating a log-periodic combined antenna for reception in the range of both meter and decimeter television broadcasting, containing two antenna halves formed by the carrier tubes and symmetrically mounted vibrators in pairs, while the sizes of the vibrators and the distances between them are in logarithmic dependence, a short-circuit element of the supply line, a bracket with the possibility of attaching the antenna through this bracket to a vertical rack, This is due to the fact that a sealing sleeve is installed in the upper carrier pipe from the side of the mast to the mast, and a plug is installed in the lower one, and clamping screws for fixing the central core and the cable braid are installed in the bearing pipes from the shortest vibrator, while symmetrical vibrators executed V-

образной формы, с углом при вершине между их плечами от 30° до 150°, с возможностью работы каждого из них как в метровом, так и в дециметровом диапазоне частот, при этом число симметричных V-образных вибраторов равно от 8 до 16.shaped, with an angle at the apex between their shoulders from 30 ° to 150 °, with the possibility of each of them working both in the meter and decimeter frequency ranges, while the number of symmetrical V-shaped vibrators is from 8 to 16.

Вариант 4. Заявленный технический результат достигается созданием логопериодической антенны для приема в метровом диапазоне телевизионного вещания, содержащая два антенных полуполотна, образованных несущими трубами и закрепленными на них попарно симметричными вибраторами, при этом размеры вибраторов и расстояния между ними находятся в логарифмической зависимости, коротко замыкающий элемент питающей линии, скобу с возможностью крепления антенны посредством этой скобы к вертикальной стойке, отличающаяся тем, что все вибраторы выполнены разъемным в виде труб из стали, причем основание каждого из вибраторов одним концом жестко закреплено на одной из несущих труб под углом 90°, при этом противоположный конец каждого вибратора снабжен заглушкой и отверстиями для фиксации, а вибратор метровых волн 1-4 каналов размещен перед короткозамыкающим элементом, при этом в верхней несущей трубе со стороны крепления к мачте установлена уплотнительная втулка, а в нижней - заглушка, а со стороны самого короткого вибратора в несущих трубах установлены прижимные винты для крепления центральной жилы и оплетки кабеля.Option 4. The claimed technical result is achieved by creating a log-periodic antenna for receiving in the meter range of television broadcasting, containing two antenna halves formed by carrier tubes and symmetrically mounted vibrators in pairs, while the sizes of the vibrators and the distances between them are in a logarithmic relationship, a short-circuiting element the supply line, a bracket with the possibility of mounting the antenna through this bracket to a vertical rack, characterized in that all the vibrators are made They are detachable in the form of pipes made of steel, the base of each of the vibrators with one end rigidly fixed to one of the supporting pipes at an angle of 90 °, while the opposite end of each vibrator is equipped with a plug and holes for fixing, and the meter wave vibrator of 1-4 channels is placed in front of with a short-circuiting element, in this case, a sealing sleeve is installed in the upper bearing pipe from the side of the mast mounting, and a plug in the lower one, and clamping screws for fixing the cent are installed in the bearing pipes from the side of the shortest vibrator cial wires and cable braiding.

Заявляемая полезная модель иллюстрируется следующими чертежами.The inventive utility model is illustrated by the following drawings.

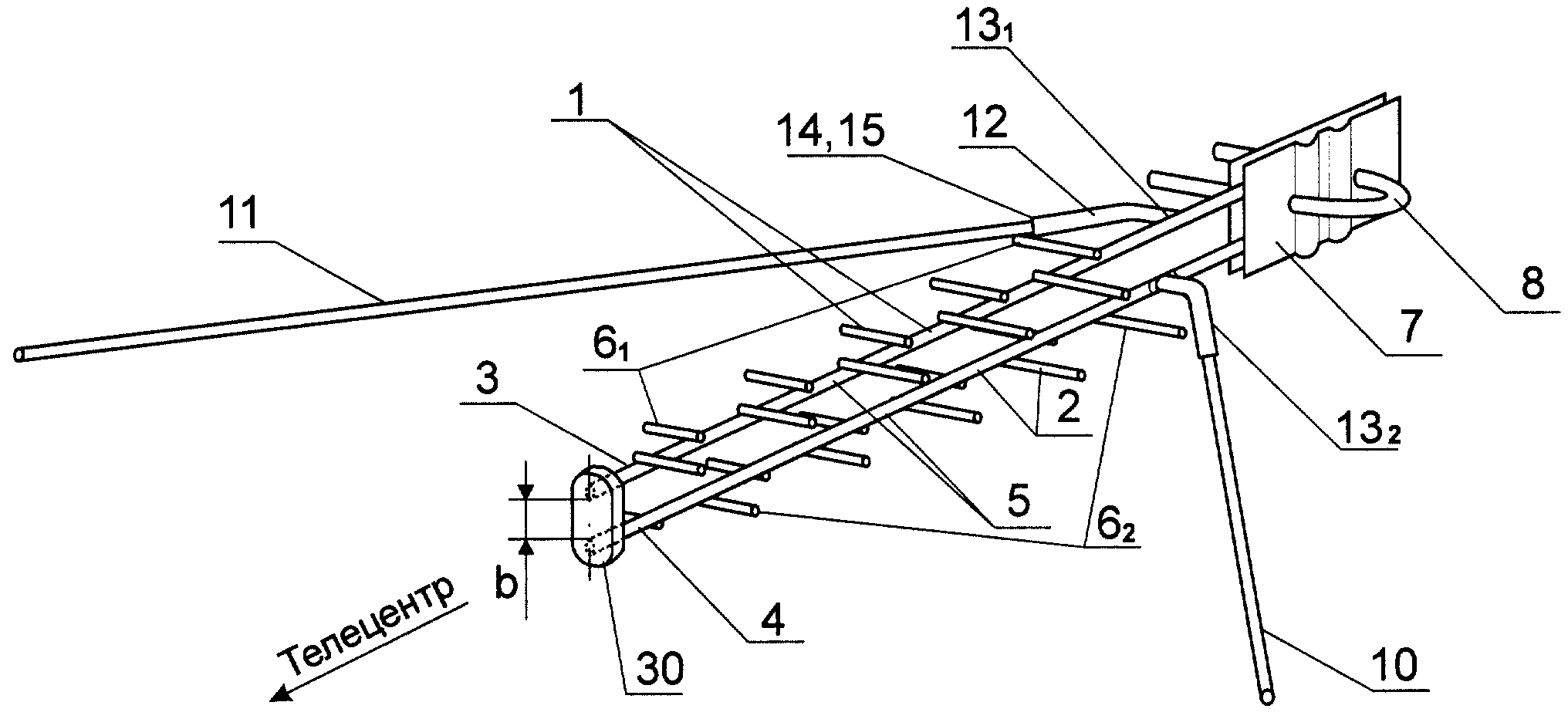

Фиг.1 изображает логопериодическую антенну, выполненную согласно варианту 1, общий вид, изометрия;Figure 1 depicts a log-periodic antenna made according to option 1, General view, isometric view;

Фиг.2 - изображает симметричный вибратор 10 MB (метрового диапазона) в сборе и с втулкой 17;Figure 2 - depicts a symmetric vibrator 10 MB (meter range) assembly and with a sleeve 17;

Фиг.3 - изображает симметричный вибратор 10 разъемным;Figure 3 - depicts a symmetric vibrator 10 detachable;

Фиг.4 - изображает подключение антенны;Figure 4 - depicts the connection of the antenna;

Фиг.5 - изображает устройство кабеля 29;Figure 5 - depicts a cable device 29;

Фиг.6 - изображает логопериодическую антенну, выполненную согласно варианту 2, вид сверху;6 - depicts a log-periodic antenna, made according to option 2, a top view;

Фиг.7 изображает логопериодическую антенну, выполненную согласно варианту 2, общий вид, изометрия;Fig.7 depicts a log-periodic antenna, made according to option 2, General view, isometric view;

Фиг.8 - изображает логопериодическую антенну, выполненную согласно варианту 3, общий вид, изометрияFig - depicts a log-periodic antenna, made according to option 3, General view, isometric

Фиг.9 - изображает логопериодическую антенну, выполненную согласно варианту 4, общий вид, изометрия.Fig.9 - depicts a log-periodic antenna, made according to option 4, General view, isometric view.

Техническим результатом заявленной полезной модели является создание логопериодической антенны с такой конструкцией частей для приема дециметровых и метровых сигналов, и таким электрическим и механическим соединением элементов между собой, которые позволяют функционировать в области рабочих частот как длинноволновой части метрового диапазона, так и дециметрового диапазона; упрощение конструкции, повышение надежности работы логопериодической антенны.The technical result of the claimed utility model is the creation of a log-periodic antenna with such a design of the parts for receiving decimeter and meter signals, and such an electrical and mechanical connection of the elements between themselves that allow functioning in the operating frequency region of both the long-wave part of the meter range and the decimeter range; simplification of the design, increasing the reliability of the log-periodic antenna.

Заявляемая полезная модель по варианту 1 представляет собой логопериодическую антенну, предназначенную для приема телевизионных сигналов (ТВ) в диапазоне частот с первого MB по шестьдесят девятый ДМВ канал телевещания. Логопериодическая антенна (фиг.1) содержит два антенных полуполотна 1 и 2, параллельные друг другу, образованные несущими трубами 3 и 4 круглого сечения собирательной линии 5. Плоскости полуполотен 1, 2 располагаются одна выше другой на расстоянии «b»=8 мм и ориентированы в направлении телецентра.The inventive utility model according to option 1 is a log-periodic antenna designed to receive television signals (TV) in the frequency range from the first MB to the sixty-ninth UHF broadcast channel. Log-periodic antenna (figure 1) contains two antenna halves 1 and 2, parallel to each other, formed by supporting tubes 3 and 4 of circular section of the collecting line 5. The planes of the halves 1, 2 are located one above the other at a distance of "b" = 8 mm and are oriented in the direction of the telecentre.

На несущих трубах 3 и 4 закреплены попарно симметричные вибраторы 6 в виде стальных стержней. Вибраторы 6 в антенных полуполотнах 1, 2 попарно идентичны. Размеры вибраторов 6 и расстояния между ними находятся в логарифмической зависимости, описанной в книге Карла Ротхаммеля. «Антенны». Том 1. «Наш город». Минск, 2001 [2]. Вибраторы 6 образуют часть антенны, предназначенной для приема телевизионных сигналов диапазона дециметровых (ДМВ) волн (частотный диапазон IV, V), и закреплены посредством сварки под прямым углом на двух несущих трубах 3, 4. Диаметр вибраторов 6 равен 4 мм. Несущие трубы 3, 4 имеют круглое сечение диаметром 12 мм. Вибраторы 6 крепятся сваркой соответственно к несущей трубе 3 и 4, при этом вибраторы 6₁ крепятся к верхней несущей трубе 3, а вибраторы 6₂ - к нижней несущей трубе 4.On the supporting pipes 3 and 4 are fixed pairwise symmetric vibrators 6 in the form of steel rods. Vibrators 6 in antenna halves 1, 2 are identical in pairs. The sizes of the vibrators 6 and the distances between them are in a logarithmic relationship described in the book of Karl Rothhammel. "Antennas." Volume 1. "Our city." Minsk, 2001 [2]. Vibrators 6 form part of the antenna designed to receive television signals in the decimeter wave (UHF) wavelength range (frequency range IV, V), and are fixed by right angle welding on two carrier tubes 3, 4. The diameter of the vibrators 6 is 4 mm. Bearing pipes 3, 4 have a circular cross section with a diameter of 12 mm. The vibrators 6 are mounted by welding to the carrier pipe 3 and 4, respectively, while the vibrators 6 ₁ are attached to the upper carrier pipe 3, and the vibrators 6 ₂ are attached to the lower carrier pipe 4.

Часть, осуществляющая прием сигнала метрового (MB) диапазона волн (частотные диапазоны I, II, III, с 1 по 12 каналы, выполнена в виде симметричного вибратора 10 метрового диапазона. Вибратор 10 диапазона MB выполнен разъемным (фиг.2) с линейными элементами 11 и основаниями 12 в виде труб из стали. Вибраторы 10 имеют длину, равную 1100 мм. Основание 12 каждого из MB вибраторов 10 согнуто под углом 120° и одним концом 13 приварено к одной из несущих труб, например, концом 13₁ к несущей трубе 3, а концом 13₂ к несущей трубе 4 собирательной линии 5 под углом 90°. Другой конец 14 основания 12 снабжен внутренней резьбой (не обозначено). Конец 15 линейного элемента 11 имеет наружную резьбу (не обозначено) для привинчивания к основанию 12 (фиг.2, 3). Свободный конец 16 каждого вибратора 10 снабжен заглушкой 17 The part that receives the signal of the meter (MB) wave range (frequency ranges I, II, III, channels 1 to 12, is made in the form of a symmetric vibrator of the 10 meter range. The vibrator 10 of the MB range is detachable (figure 2) with linear elements 11 and bases 12 in the form of steel pipes. Vibrators 10 have a length of 1100 mm. The base 12 of each of the MB vibrators 10 is bent at an angle of 120 ° and one end 13 is welded to one of the supporting pipes, for example, the end 13 ₁ to the supporting pipe 3 and ends 13 of the support tube ₂ to the collecting line 4 at an angle of 5 90 °. The other end 14 warping 12 is provided with an internal thread (not indicated). The end 15 of the line element 11 has an external thread (not indicated) for screwing to the base 12 (Figures 2, 3). The free end 16 of each vibrator 10 is provided with a stub 17

и отверстиями 18 для надежности фиксации линейного элемента 11 на основании 12. После привинчивания линейного элемента 11 к основанию 12 в отверстия 18 вставляют вороток (фиг.3 показано условно) и поворачивают до упора, жестко фиксируя разъемное соединение, после чего снимают вороток и устанавливают заглушку 17.and holes 18 for reliable fixation of the linear element 11 on the base 12. After screwing the linear element 11 to the base 12, a screw is inserted into the holes 18 (Fig. 3 is shown conditionally) and turned until it stops, firmly fixing the detachable connection, then remove the screw and install the plug 17.

На несущих трубах 3, 4 после вибраторов 10 установлена коротко замыкающая перемычка 7 со скобой 8 для крепления антенны посредством этой скобы 8 к мачте (не показано). Верхний конец несущей трубы 3 со стороны крепления к мачте снабжен уплотнительной втулкой 21 для прокладки кабеля 29, а в нижней - заглушкой 22 (фиг.4). Со стороны самого короткого вибратора 6 в несущих трубах 3, 4 установлены прижимные винты 25 для крепления центральной жилы 26 и оплетки 27 кабеля 29 и защитный колпачок 30.On the supporting pipes 3, 4 after the vibrators 10, a short-circuiting jumper 7 with a bracket 8 is installed for attaching the antenna through this bracket 8 to the mast (not shown). The upper end of the carrier pipe 3 from the side of the attachment to the mast is equipped with a sealing sleeve 21 for laying the cable 29, and in the lower end with a plug 22 (Fig. 4). From the side of the shortest vibrator 6, clamping screws 25 are installed in the supporting tubes 3, 4 for fastening the central core 26 and the braid 27 of the cable 29 and a protective cap 30.

Все основные и несущие элементы антенны выполнены из стали, отсутствуют несущие элементы из пластмассы, подверженные растрескиванию. Втулки, заглушки, колпачок выполнены из морозоустойчивого полиэтилена по ГОСТ 16337-77 [6]. Несущие трубы 3 и 4 собирательной линии 5 выполнены из трубы диаметром 12 мм ТУ 14-152-19-93. Марка 0810 [7]. Симметричные вибраторы 6 выполнены из проволоки ОК диаметр 4 мм ГОСТ 3282-74 [8]. Вибраторы 10 MB диапазона: основания - из трубы диаметром 12 мм ТУ 14-152-19-93. Марка 0810; линейные элементы -из трубы диаметром 10 мм ТУ 14-152-19-93. Короткозамыкающая перемычка 7, скоба 8 выполнены из стали по ГОСТ 535-88 [9]. Все элементы соединены сваркой. Антенна имеет антикоррозийное покрытие из порошковой гибридной эпоксидной полиэфирной краски, обладающей высокими показателями укрывистости и розлива, высокими прочностными, антикоррозийными и декоративными свойствами. Например, используется краска серии RH, RHB, и т.п. производства компании GOVESAN, Испания [10] со следующими характеристиками, приведенными в таблице 1:All the main and bearing elements of the antenna are made of steel, there are no bearing elements made of plastic, subject to cracking. The bushings, plugs, cap are made of frost-resistant polyethylene according to GOST 16337-77 [6]. Bearing pipes 3 and 4 of the collecting line 5 are made of pipes with a diameter of 12 mm TU 14-152-19-93. Mark 0810 [7]. Symmetric vibrators 6 are made of OK wire with a diameter of 4 mm GOST 3282-74 [8]. Vibrators 10 MB range: bases - from a pipe with a diameter of 12 mm TU 14-152-19-93. Mark 0810; linear elements - from a pipe with a diameter of 10 mm TU 14-152-19-93. Short-circuiting jumper 7, bracket 8 are made of steel according to GOST 535-88 [9]. All elements are connected by welding. The antenna has an anticorrosion coating of a powder hybrid epoxy polyester paint, which has high opacity and filling, high strength, anti-corrosion and decorative properties. For example, paint of the RH, RHB series, etc. is used. manufactured by GOVESAN, Spain [10] with the following characteristics, are shown in table 1:

Таблица 1Table 1 Режим отверждения, °СCuring mode, ° C 180180 190190 200200 Удельный вес, г/см3Specific Gravity, g / cm3 1,2-1,751.2-1.75 механические характеристикиmechanical characteristics твердость (по ASTM D3363)hardness (according to ASTM D3363) прочность при изгибе (по DIN 53156)bending strength (according to DIN 53156) адгезия (по DIN 53151)adhesion (according to DIN 53151) прочность при растяженииtensile strength Прочность при ударе (по ASTM D2764, шар 12,5 мм)Impact strength (ASTM D2764, ball 12.5 mm) 2Н-3Н2H-3H качество сохраняется при радиусе изгиба 3 ммquality is maintained with a bend radius of 3 mm 100% сохранность100% safety ≥8 мм≥8 mm >700 мм> 700 mm

Химическая стойкостьChemical resistance после 10 мин. в контакте с метиловым спиртом, этиловым спиртом, - без измененийafter 10 minutes in contact with methyl alcohol, ethyl alcohol - unchanged после месячного погружения: в детергенте, хлориде натрия, лимонной кислоте, фосфорной кислоте - без измененийafter a month of immersion: in detergent, sodium chloride, citric acid, phosphoric acid - unchanged Коррозионная стойкостьCorrosion resistance камера соляного туманаsalt spray chamber камера влажности при 45оСhumidity chamber at 45 ° C 500 часов без распространения коррозии по надрезам и вздутий по краям500 hours without corrosion spreading along notches and blisters at the edges 1000 часов без потери адгезии и вздутий1000 hours without loss of adhesion and bloating

Полимерная краска представляет собой очень мелкий сухой порошок, он может быть различного цвета, для антенн он выбирается черного цвета.Polymeric paint is a very fine dry powder, it can be of different colors, for antennas it is chosen in black.

Процесс нанесения состоит из следующих этапов: обезжиривание поверхности металлического каркаса; сушка; подвешивание в камере напыления с отрицательным полюсом; обдув полимерным порошком, которому придается положительный потенциал; помещение в камеру отверждения для спекания напыленного слоя при температуре до 200°С в течение 15-20 минут. После спекания поверхность приобретает красивую гладкую поверхность, которая имеет высокую прочность, термостойкость, химическую стойкость, способность выдерживать изгиб.The application process consists of the following steps: degreasing the surface of the metal frame; drying; hanging in the spraying chamber with a negative pole; blowing with polymer powder, which is given a positive potential; placement in the curing chamber for sintering the sprayed layer at a temperature of up to 200 ° C for 15-20 minutes. After sintering, the surface acquires a beautiful smooth surface, which has high strength, heat resistance, chemical resistance, and the ability to withstand bending.

Разъемные части вибраторов соединяются резьбовым соединением и дополнительно закручиваются с помощью воротка для создания максимально жесткого соединения. Все свободные концы труб закрываются заглушками для предотвращения попадания влаги. Это делает антенну прочной и высоко надежной.The detachable parts of the vibrators are connected by a threaded connection and additionally twisted with a screw to create the most rigid connection. All loose pipe ends are sealed with plugs to prevent moisture from entering. This makes the antenna robust and highly reliable.

В заявляемой антенне отсутствует пластмассовая коробка, с размещенной в ней согласующей схемой, что упрощает конструкцию при работе антенны в том же диапазоне рабочих частот, что и прототип.The inventive antenna does not have a plastic box with a matching circuit located in it, which simplifies the design when the antenna operates in the same operating frequency range as the prototype.

В сравнении с прототипом упрощена эксплуатация антенны. При установке ее не требуется пайка при подключении. Для подключения кабеля 29 (фиг.4, 5) снимают защитный колпачок 30, пропускают кабель 29 через втулку 21, расположенную в верхней несущей трубе 3 (со стороны крепления антенны к мачте), до выхода его из трубы. Удаляют внешнюю изоляцию 31 на конце кабеля 29 на длине 50-60 мм, скручивают в жгут экранирующую оплетку 27 и заводят ее под прижимной винт 25 верхней несущей трубы 3. После чего заворачивают отверткой прижимной винт 25, обеспечив тем самым надежный электрический контакт экранирующей оплетки 27 с верхней несущей трубой 3 антенны. Центральную жилу 26 аналогичным образом подключают к нижней несущей трубе 4. После чего устанавливают защитный колпачок 30 на место.In comparison with the prototype, the operation of the antenna is simplified. When installing it does not require soldering when connected. To connect the cable 29 (Figs. 4, 5), remove the protective cap 30, pass the cable 29 through the sleeve 21 located in the upper carrier pipe 3 (from the side of the antenna to the mast), before it leaves the pipe. Remove the outer insulation 31 at the end of the cable 29 over a length of 50-60 mm, twist the shielding braid 27 into a bundle and wind it under the clamping screw 25 of the upper bearing pipe 3. Then, tighten the clamping screw 25 with a screwdriver, thereby ensuring reliable electrical contact of the shielding braid 27 with upper carrier pipe 3 antennas. The central core 26 is likewise connected to the lower support pipe 4. Then, the protective cap 30 is put in place.

Характеристики заявляемой антенны приведены в таблице 2. Они соответствуют требованиям, предъявляемым ГОСТ Р 51269-99. Антенны приемные телевизионного и звукового радиовещания в диапазонах ОВЧ и УВЧ. [11]. Значения характеристик антенн получены экспериментальным путем. За пределами интервала заявленных значений эксперимент не проводился.The characteristics of the claimed antenna are shown in table 2. They comply with the requirements of GOST R 51269-99. Antennas for television and sound broadcasting in the VHF and UHF bands. [eleven]. The values of the characteristics of the antennas are obtained experimentally. Outside the interval of the declared values, the experiment was not conducted.

Таблица 2table 2 Наименование диапазона частотName of the frequency range ТВ каналыTV channels Коэффициент усиления ДБ, не менееDB gain, not less Коэффициент защитного действия ДБ, не менееCoefficient of protective action DB, not less Коэффициент стоячей волны, не болееCoefficient of a standing wave, no more МВ-1MV-1 1-51-5 -- 00 55 МВ-3MV-3 6-126-12 11 00 44 ДМВDmv 21-6921-69 88 1212 22

Заявляемая полезная модель по варианту 2 представляет собой логопериодическую антенну, предназначенную для приема телевизионных сигналов (ТВ) в диапазоне частот с первого по шестьдесят девятый канал телевещания. Логопериодическая антенна (фиг.6, 7) содержит два антенных полуполотна 1 и 2, параллельные друг другу, образованных несущими трубами 3 и 4 круглого сечения собирательной линии 5. Плоскости полуполотен 1, 2 располагаются одна выше другой на расстоянии «b»=8 мм и ориентированы в направлении телецентра.The inventive utility model according to option 2 is a log-periodic antenna designed to receive television signals (TV) in the frequency range from the first to sixty-ninth television channel. Log-periodic antenna (6, 7) contains two antenna halves 1 and 2, parallel to each other, formed by supporting tubes 3 and 4 of circular section of the collecting line 5. The planes of the halves 1, 2 are located one above the other at a distance of "b" = 8 mm and oriented towards the telecentre.

Часть, осуществляющая прием сигнала метрового (MB) диапазона волн (частотные диапазоны I, II с 1 по 5 каналы, выполнена в виде симметричного вибратора 10. Вибратор 10 диапазона MB выполнен разъемным (фиг.3) с линейными элементами 11 и основаниями 12 в виде труб из стали (фиг.6, 7). Вибратор 10 диапазона MB выполнен перпендикулярным по отношению к собирательной линии 5. Он выполнен разъемным. Основание 12 каждого из MB вибраторов 10 одним концом 13 приварено к одной из несущих труб, например, концом 13₁ к несущей трубе 3, а концом 13₂ несущей трубе 4 собирательной линии 5 под углом 90°. Другой конец 14 основания 12 снабжен внутренней резьбой аналогично изображенному на фиг.3. Конец 15 линейного элемента 11 имеет наружную резьбу для привинчивания к основанию 12. Свободный конец 16 каждого вибратора 10 снабжен заглушкой 17 и отверстиями 18 для надежности фиксации линейного элемента 11 на основании 12 (фиг.3). После привинчивания линейного элемента 11 к основанию 12 в отверстия 18 вставляют вороток (не показано) и поворачивают до упора, жестко фиксируя разъемное соединение, после чего снимают вороток и устанавливают заглушку 17 (фиг.2).The part that receives the signal of the meter (MB) wave range (frequency ranges I, II from 1 to 5 channels, is made in the form of a symmetric vibrator 10. The vibrator 10 of the MB range is detachable (Fig. 3) with linear elements 11 and bases 12 in the form steel pipes (6, 7). The MB range vibrator 10 is made perpendicular to the collecting line 5. It is detachable. The base 12 of each of the MB vibrators 10 with one end 13 is welded to one of the supporting pipes, for example, the end 13 ₁ to the support pipe 3, and the end 13 _{2 to the} support pipe 4 of the collecting line and 5 at an angle of 90 °. The other end 14 of the base 12 is provided with an internal thread similar to that shown in figure 3. The end 15 of the linear element 11 has an external thread for screwing to the base 12. The free end 16 of each vibrator 10 is provided with a plug 17 and holes 18 for reliability fixing the linear element 11 on the base 12 (Fig. 3). After screwing the linear element 11 on the base 12, a screw (not shown) is inserted into the holes 18 and turned until it stops, firmly fixing the detachable connection, then remove the screw and install the plug at 17 (figure 2).

На несущих трубах 3, 4 после вибраторов 10 установлена короткозамыкающий элемент в виде перемычки 7 со скобой 8 для крепления антенны посредством этой скобы 8 к мачте (не показано). Верхний конец несущей трубы 3 со стороны крепления к мачте снабжен уплотнительной втулкой 21 для прокладки кабеля 29, а в нижней 4 - заглушкой 22. Со стороны самого короткого вибратора 6 в несущих трубах 3, 4 установлены прижимные винты 25 для крепления центральной жилы 26 и оплетки 27 кабеля 29 и защитный колпачок 30 (фиг.4).On the supporting pipes 3, 4, after the vibrators 10, a short-circuiting element is installed in the form of a jumper 7 with a bracket 8 for attaching the antenna through this bracket 8 to the mast (not shown). The upper end of the carrier pipe 3 from the side of the attachment to the mast is equipped with a sealing sleeve 21 for laying the cable 29, and in the lower 4 - with a plug 22. On the side of the shortest vibrator 6, the clamping screws 25 are installed in the supporting pipes 3, 4 for fixing the central core 26 and the braid 27 of the cable 29 and the protective cap 30 (figure 4).

На трубах 3 и 4 закреплены попарно симметричные вибраторы 6 в виде стальных стержней. Вибраторы 6 выполнены V-образной формы, с углом при вершине между их плечами от 30° до 150°. Число симметричных вибраторов 6 равно от 8 до 16. Вибраторы б в антенных полуполотнах 1, 2 попарно идентичны. Размеры вибраторов 6 и расстояния между ними находятся в логарифмической зависимости. Вибраторы 6 образуют часть комбинированной антенны, предназначенную для приема телевизионных сигналов как в метровом с 6 по 12 канал, так и в дециметровом диапазоне частот (частотный диапазон IV, V) (см. [2. Карл. Ротхаммель. Антенны. Том 1. «Наш город». Минск, 2001., глава 18.12.4. Логопериодические антенны с уголковыми вибраторами, стр.348-349]. Антенна работоспособна в заявленном диапазоне угла от 30° до 150°, однако, из опыта, наилучшие результаты она достигает при угле равном примерно 120°. Диаметр вибраторов 6 равен 4 мм. Они закреплены посредством сварки на двух несущих трубах 3, 4, которые имеют короткозамыкающую перемычку 7, установленную для монтажа антенны на мачте (не показана) посредством скобы 8. Несущие трубы 3, 4 имеют круглое сечение диаметром 12 мм. Вибраторы 6 крепятся сваркой соответственно к несущей трубе 3 и 4, при этом вибраторы 6₁ крепятся к верхней несущей трубе 3, а вибраторы 6₂ - к нижней несущей трубе 4.On pipes 3 and 4 are fixed pairwise symmetric vibrators 6 in the form of steel rods. The vibrators 6 are made in a V-shape, with an angle at the apex between their shoulders from 30 ° to 150 °. The number of symmetrical vibrators 6 is from 8 to 16. The vibrators b in the antenna halves 1, 2 are identical in pairs. The dimensions of the vibrators 6 and the distances between them are in a logarithmic relationship. Vibrators 6 form part of a combined antenna designed to receive television signals both in the meter channel 6 through 12 and in the decimeter frequency range (frequency range IV, V) (see [2. Karl. Rothammel. Antennas. Volume 1. “ Our city. ”Minsk, 2001., chapter 18.12.4. Log periodic antennas with angle vibrators, pp. 348-349]. The antenna is operational in the claimed range of angles from 30 ° to 150 °, however, from experience, it achieves the best results at angle equal to approximately 120 °. The diameter of the vibrators 6 is 4 mm. They are fixed by welding to bearing tubes 3, 4, which have a short-circuit jumper 7, mounted for mounting the antenna on the mast (not shown) by means of the bracket 8. The bearing tubes 3, 4 have a circular cross-section with a diameter of 12 mm, the vibrators 6 are welded to the carrier tube 3 and 4, respectively wherein the vibrators 6 ₁ are attached to the upper carrier pipe 3, and the vibrators 6 ₂ to the lower carrier pipe 4.

Все основные и несущие элементы антенны выполнены из стали, отсутствуют несущие элементы из пластмассы, подверженные растрескиванию. Втулки, заглушки, колпачок выполнены из морозоустойчивого полиэтилена по ГОСТ 16337-77 [6]. Несущие трубы 3 и 4 собирательной линии 5 выполнены из трубы диаметром 12 мм ТУ 14-152-19-93. Марка 0810 [7]. Симметричные вибраторы 6 выполнены из проволоки ОК диаметр 4 мм ГОСТ3282-74 [8]. Вибраторы 10 MB диапазона: основания - из трубы диаметром 12 мм ТУ 14-152-19-93. Марка 0810; линейные элементы - из трубы диаметром 10 мм ТУ 14-152-19-93. Короткозамыкающая перемычка 7, скоба 8 выполнены из стали по ГОСТ 535-88 [9]. Все элементы соединены сваркой. Антенна имеет антикоррозийное покрытие из порошковой гибридной эпоксидной полиэфирной краски, обладающей высокими показателями укрывистости и розлива, высокими прочностными, антикоррозийными и декоративными свойствами (см. вариант 1).All the main and bearing elements of the antenna are made of steel, there are no bearing elements made of plastic, subject to cracking. The bushings, plugs, cap are made of frost-resistant polyethylene according to GOST 16337-77 [6]. Bearing pipes 3 and 4 of the collecting line 5 are made of pipes with a diameter of 12 mm TU 14-152-19-93. Mark 0810 [7]. Symmetric vibrators 6 are made of OK wire with a diameter of 4 mm GOST 3282-74 [8]. Vibrators 10 MB range: bases - from a pipe with a diameter of 12 mm TU 14-152-19-93. Mark 0810; linear elements - from a pipe with a diameter of 10 mm TU 14-152-19-93. Short-circuiting jumper 7, bracket 8 are made of steel according to GOST 535-88 [9]. All elements are connected by welding. The antenna has an anticorrosion coating of a powder hybrid epoxy polyester paint, which has high opacity and filling, high strength, anticorrosion and decorative properties (see option 1).

В сравнении с прототипом упрощена эксплуатация антенны. При установке ее не требуется пайка при подключении. Для подключения кабеля 29 (фиг.4, 5) снимают защитный колпачок 30, пропускают кабель 29 через втулку 21, расположенную в верхней несущей трубе 3 (со стороны крепления антенны к мачте), до выхода его из трубы. Удаляют внешнюю изоляцию 31 на конце кабеля 29 на длине 50-60 мм, скручивают в жгут экранирующую оплетку 27 и заводят ее под прижимной винт 25 верхней несущей трубы 3. После чего заворачивают отверткой прижимной винт 25, обеспечив тем самым надежный электрический контакт экранирующей оплетки 27 с верхней несущей трубой 3 антенны. Центральную жилу 26 аналогичным образом подключают к нижней несущей трубе 4. После чего устанавливают защитный колпачок 30 на место.In comparison with the prototype, the operation of the antenna is simplified. When installing it does not require soldering when connected. To connect the cable 29 (Fig. 4, 5), remove the protective cap 30, pass the cable 29 through the sleeve 21 located in the upper carrier pipe 3 (from the side of the antenna to the mast), before it leaves the pipe. Remove the outer insulation 31 at the end of the cable 29 over a length of 50-60 mm, twist the shielding braid 27 into a bundle and wind it under the clamping screw 25 of the upper bearing pipe 3. Then screw the clamping screw 25 into the screwdriver, thereby ensuring reliable electrical contact of the shielding braid 27 with upper carrier pipe 3 antennas. The central core 26 is likewise connected to the lower support pipe 4. Then, the protective cap 30 is put in place.

Характеристики заявляемой антенны приведены в таблице 3. Они соответствуют требованиям, предъявляемым ГОСТ Р 51269-99. Антенны приемные телевизионного и звукового радиовещания в диапазонах ОВЧ и УВЧ. [11]. Значения характеристик антенн получены экспериментальным путем. За пределами интервала заявленных значений эксперимент не проводился.The characteristics of the claimed antenna are shown in table 3. They comply with the requirements of GOST R 51269-99. Antennas for television and sound broadcasting in the VHF and UHF bands. [eleven]. The values of the characteristics of the antennas are obtained experimentally. Outside the interval of the declared values, the experiment was not conducted.

Таблица 3Table 3 Наименование диапазона частотName of the frequency range ТВ каналыTV channels Число симметричных вибраторов 6The number of symmetrical vibrators 6 Угол при вершине между их плечамиApex angle between their shoulders Коэффициент усиления ДБ, не менееDB gain, not less Коэффициент защитного действия ДБ, не болееCoefficient of protective action DB, no more МВ-1MV-1 1-51-5 -- -- -- -- -- 00 МВ-3MV-3 6-126-12 88 1212 1616 30°-150°30 ° -150 ° 55 77 ДМВDmv 21-6921-69 88 1212 1616 30°-150°30 ° -150 ° 88 1010

Заявляемая полезная модель по варианту 3 представляет собой логопериодическую антенну, предназначенную для приема телевизионных сигналов (ТВ) в диапазоне частот с 6 по 12 MB и с 21 по 69 (частотный диапазон IV, V) ДМВ канал телевещания. Логопериодическая антенна (фиг.8) содержит два антенных полуполотна 1 и 2, параллельные друг другу, образованных несущими трубами 3 и 4 круглого сечения собирательной линии 5, и закрепленными на них попарно симметричными вибраторами 6. Плоскости полуполотен 1, 2 располагаются одна выше другой на расстоянии «b»=8 мм и ориентированы в направлении телецентра.The inventive utility model according to option 3 is a log-periodic antenna designed to receive television signals (TV) in the frequency range from 6 to 12 MB and from 21 to 69 (frequency range IV, V) UHF broadcast channel. Log-periodic antenna (Fig. 8) contains two antenna halves 1 and 2, parallel to each other, formed by supporting tubes 3 and 4 of circular section of the collecting line 5, and mounted on them in pairs by symmetric vibrators 6. The planes of the halves 1, 2 are located one above the other on distance “b” = 8 mm and oriented in the direction of the telecentre.

На несущих трубах 3 и 4 закреплены попарно симметричные вибраторы 6 в виде стальных стержней. Вибраторы 6 выполнены V-образной формы, с углом при вершине между их плечами от 30° до 150°. Число симметричных вибраторов 6 равно от 8 до 16. Вибраторы 6 в антенных полуполотнах 1, 2 попарно идентичны. Размеры вибраторов 6 и расстояния между ними находятся в логарифмической зависимости см. [2. Карл. Ротхаммель. Антенны. Том 1. «Наш город». Минск, 2001., глава 18.12.4. Логопериодические антенны с уголковыми вибраторами, стр.348-349]. Антенна работоспособна в заявленном диапазоне угла от 30° до 150°, однако, из опыта, наилучшие результаты она достигает при угле равном примерно 120° Диаметр вибраторов 6 равен 4 мм. Они закреплены посредством сварки на двух несущих трубах 3, 4. Несущие трубы 3, 4 имеют круглое сечение диаметром 12 мм. Вибраторы 6 крепятся сваркой соответственно к несущей трубе 3 и 4, при этом вибраторы 6₁ крепятся к верхней несущей трубе 3, а вибраторы 6₂ - к нижней несущей трубе 4.On the supporting pipes 3 and 4 are fixed pairwise symmetric vibrators 6 in the form of steel rods. The vibrators 6 are made in a V-shape, with an angle at the apex between their shoulders from 30 ° to 150 °. The number of symmetrical vibrators 6 is from 8 to 16. The vibrators 6 in the antenna halves 1, 2 are identical in pairs. The dimensions of the vibrators 6 and the distances between them are in a logarithmic relationship, see [2. Charles. Rothammel. Antennas Volume 1. "Our city." Minsk, 2001., chapter 18.12.4. Log-periodic antennas with angle vibrators, p. 348-349]. The antenna is operational in the claimed range of angles from 30 ° to 150 °, however, from experience, it achieves the best results with an angle of approximately 120 °. The diameter of the vibrators 6 is 4 mm. They are fixed by welding on two supporting pipes 3, 4. The supporting pipes 3, 4 have a circular cross section with a diameter of 12 mm. The vibrators 6 are fastened by welding to the carrier tube 3 and 4, respectively, while the vibrators 6 ₁ are attached to the upper carrier tube 3, and the vibrators 6 ₂ to the lower carrier tube 4.

На несущих трубах 3, 4 после вибраторов 6 установлена коротко замыкающая перемычка 7 со скобой 8 для крепления антенны к мачте (не показано). Верхний конец несущей трубы 3 со стороны крепления к мачте (см. фиг.4) снабжен уплотнительной втулкой 21 для прокладки кабеля 29, а в нижней - заглушкой 22. Со стороны самого короткого вибратора 6 в несущих трубах 3, 4 установлены прижимные винты 25 для крепления центральной жилы 26 и оплетки 27 кабеля 29 и защитный колпачок 30.On the supporting pipes 3, 4 after the vibrators 6, a short-circuiting jumper 7 with a bracket 8 is installed for attaching the antenna to the mast (not shown). The upper end of the carrier pipe 3 from the side of the attachment to the mast (see Fig. 4) is equipped with a sealing sleeve 21 for laying cable 29, and at the lower end with a plug 22. On the side of the shortest vibrator 6, clamping screws 25 are installed in the carrier pipes 3, 4 fastenings of the central core 26 and braid 27 of the cable 29 and the protective cap 30.

Все основные и несущие элементы антенны выполнены из стали, отсутствуют несущие элементы из пластмассы, подверженные растрескиванию. Втулки, заглушки, колпачок выполнены из морозоустойчивого полиэтилена по ГОСТ 16337-77 [6]. Несущие трубы 3 и 4 собирательной линии 5 выполнены из трубы диаметром 12 мм ТУ 14-152-19-93. Марка 0810 [7]. Симметричные вибраторы 6 выполнены из проволоки ОК диаметр 4 мм ГОСТ 3282-74 [8]. Вибраторы 10 MB диапазона: основания - из трубы диаметром 12 мм ТУ 14-152-19-93. Марка 0810; линейные элементы - из трубы диаметром 10 мм ТУ 14-152-19-93. Короткозамыкающая перемычка 7, скоба 8 выполнены из стали по ГОСТ 535-88 [9]. Все элементы соединены сваркой. Антенна имеет антикоррозийное покрытие из порошковой гибридной эпоксидной полиэфирной краски, обладающей высокими показателями укрывистости и розлива, высокими прочностными, антикоррозийными и декоративными свойствами (см. вариант 1).All the main and bearing elements of the antenna are made of steel, there are no bearing elements made of plastic, subject to cracking. The bushings, plugs, cap are made of frost-resistant polyethylene according to GOST 16337-77 [6]. Bearing pipes 3 and 4 of the collecting line 5 are made of pipes with a diameter of 12 mm TU 14-152-19-93. Mark 0810 [7]. Symmetric vibrators 6 are made of OK wire with a diameter of 4 mm GOST 3282-74 [8]. Vibrators 10 MB range: bases - from a pipe with a diameter of 12 mm TU 14-152-19-93. Mark 0810; linear elements - from a pipe with a diameter of 10 mm TU 14-152-19-93. Short-circuiting jumper 7, bracket 8 are made of steel according to GOST 535-88 [9]. All elements are connected by welding. The antenna has an anticorrosion coating of a powder hybrid epoxy polyester paint, which has high opacity and filling, high strength, anticorrosion and decorative properties (see option 1).

Характеристики заявляемой антенны приведены в таблице 4. Они соответствуют требованиям, предъявляемым ГОСТ Р 51269-99. Антенны приемные телевизионного и звукового радиовещания в диапазонах ОВЧ и УВЧ [11]. Значения характеристик антенн получены экспериментальным путем. За пределами интервала заявленных значений эксперимент не проводился.The characteristics of the claimed antenna are shown in table 4. They comply with the requirements of GOST R 51269-99. Antennas for television and sound broadcasting in the VHF and UHF bands [11]. The values of the characteristics of the antennas are obtained experimentally. Outside the interval of the declared values, the experiment was not conducted.

Таблица 4Table 4 Наименование диапазона частотName of the frequency range ТВ каналыTV channels Число симметричных вибраторов 6The number of symmetrical vibrators 6 Угол при вершине между их плечамиApex angle between their shoulders Коэффициент усиления ДБ, не менееDB gain, not less Коэффициент защитного действия ДБ, не болееCoefficient of protective action DB, no more МВ-1MV-1 -- -- -- -- -- -- 00 MB-IIMB-II 6-126-12 88 1212 1616 30°-150°30 ° -150 ° 55 77 ДМВDmv 21-6921-69 88 1212 1616 30°-150°30 ° -150 ° 88 1010

Заявляемая полезная модель по варианту 4 представляет собой логопериодическую антенну, предназначенную для приема телевизионных сигналов (ТВ) в диапазоне частот I, II с первого по пятый канал телевещания. Логопериодическая антенна (фиг.9) содержит два антенных полуполотна 1 и 2, параллельные друг другу, образованных несущими трубами 3 и 4 круглого сечения собирательной линии 5. Плоскости полуполотен 1, 2 располагаются одна выше другой на расстоянии «b»=8 мм и ориентированы в направлении телецентра.The inventive utility model according to option 4 is a log-periodic antenna designed to receive television signals (TV) in the frequency range I, II from the first to the fifth channel of broadcasting. Log-periodic antenna (Fig.9) contains two antenna halves 1 and 2, parallel to each other, formed by supporting pipes 3 and 4 of circular section of the collecting line 5. The planes of halves 1, 2 are located one above the other at a distance of "b" = 8 mm and are oriented in the direction of the telecentre.

Часть, осуществляющая прием сигнала с 1 по 4 каналы, выполнена в виде симметричного вибратора 10₁, состоящего из линейного элементами 11 и основания 12 в виде труб из стали. Часть, осуществляющая прием сигнала диапазона волн 5-го канала ТВ выполнена в виде вибраторов 10₂, размеры которых и расстояния между ним находятся в логарифмической зависимости. Вибраторы 10₂ также состоят из линейных элементов 11 и оснований 12 в виде труб из стали (фиг.3). Вибраторы 10 выполнены перпендикулярными по отношению к собирательной линии 5 и разъемными. Основание 12 каждого из вибраторов 10 (подобно варианту 1, фиг.3) приварено к одной из несущих труб, например, концом 13₁ к несущей трубе 3, а концом 13₂ к несущей трубе 4 собирательной линии 5 под углом 90°. Другой конец 14 основания 12 снабжен внутренней резьбой (не обозначено). Конец 15 линейного элемента 11 имеет наружную резьбу для привинчивания к основанию 12. Свободный конец 16 каждого вибратора 10 снабжен заглушкой 17 и отверстиями 18 для надежности фиксации линейного элемента 11 на основании 12. После привинчивания линейного элемента 11 к основанию 12 в отверстия 18 вставляют вороток (не показано) и поворачивают до упора, жестко фиксируя разъемное соединение, после чего снимают вороток и устанавливают заглушку 17 (фиг.2, 3).The part that receives the signal from channels 1 to 4 is made in the form of a symmetric vibrator 10 ₁ , consisting of linear elements 11 and the base 12 in the form of steel pipes. The part that receives the signal of the wave range of the 5th TV channel is made in the form of vibrators 10 ₂ , the dimensions of which and the distances between it are in a logarithmic relationship. The vibrators 10 ₂ also consist of linear elements 11 and the bases 12 in the form of pipes of steel (figure 3). The vibrators 10 are made perpendicular to the collecting line 5 and detachable. The base 12 of each of the vibrators 10 (like option 1, FIG. 3) is welded to one of the supporting pipes, for example, the end 13 ₁ to the supporting pipe 3, and the end 13 ₂ to the supporting pipe 4 of the collecting line 5 at an angle of 90 °. The other end 14 of the base 12 is provided with an internal thread (not indicated). The end 15 of the linear element 11 has an external thread for screwing to the base 12. The free end 16 of each vibrator 10 is equipped with a plug 17 and holes 18 for securely fixing the linear element 11 on the base 12. After screwing the linear element 11 to the base 12, a screw is inserted into the holes 18 ( not shown) and turn all the way, firmly fixing the detachable connection, then remove the knob and install the plug 17 (Fig.2, 3).

На несущих трубах 3, 4 после вибраторов 10 установлена коротко замыкающая перемычка 7 со скобой 8 для крепления антенны посредством этой скобы 8 к мачте (не показано). Верхний конец несущей трубы 3 со стороны крепления к мачте снабжен уплотнительной втулкой 21 для прокладки кабеля 29, а в нижней - заглушкой 22. Со стороны самого короткого вибратора 6 в несущих трубах 3, 4 установлены прижимные винты 25 для крепления центральной жилы 26 и оплетки 27 кабеля 29 и защитный колпачок 30.On the supporting pipes 3, 4 after the vibrators 10, a short-circuiting jumper 7 with a bracket 8 is installed for attaching the antenna through this bracket 8 to the mast (not shown). The upper end of the carrier pipe 3 from the side of the attachment to the mast is equipped with a sealing sleeve 21 for laying the cable 29, and at the lower end with a plug 22. On the side of the shortest vibrator 6, the clamping screws 25 are installed in the carrier pipes 3, 4 for fixing the central core 26 and the braid 27 cable 29 and a protective cap 30.

Все основные и несущие элементы антенны выполнены из стали, отсутствуют несущие элементы из пластмассы, подверженные растрескиванию. Втулки, заглушки, колпачок выполнены из морозоустойчивого полиэтилена по ГОСТ 16337-77 [6]. Несущие трубы 3 и 4 собирательной линии 5 выполнены из трубы диаметром 12 мм ТУ 14-152-19-93. Марка 0810 [7]. Вибраторы 10 MB диапазона: основания - из трубы диаметром 12 мм ТУ 14-152-19-93. Марка 0810; линейные элементы -из трубы диаметром 10 мм ТУ 14-152-19-93. Короткозамыкающая перемычка 7, скоба 8 выполнены из стали по ГОСТ 535-88 [9]. Все элементы соединены сваркой. Антенна имеет антикоррозийное покрытие из порошковой гибридной эпоксидной полиэфирной краски, обладающей высокими показателями укрывистости и розлива, высокими прочностными, антикоррозийными и декоративными свойствами (см. вариант 1). Для удобства транспортировки и хранения, все вибраторы выполнены разъемными. Разъемные части вибраторов соединяются резьбовым соединением и дополнительно закручиваются с помощью воротка для создания максимально жесткого соединения. Все свободные концы труб закрываются заглушками для предотвращения попадания влаги. Это делает антенну прочной и высоко надежной.All the main and bearing elements of the antenna are made of steel, there are no bearing elements made of plastic, subject to cracking. The bushings, plugs, cap are made of frost-resistant polyethylene according to GOST 16337-77 [6]. Bearing pipes 3 and 4 of the collecting line 5 are made of pipes with a diameter of 12 mm TU 14-152-19-93. Mark 0810 [7]. Vibrators 10 MB range: bases - from a pipe with a diameter of 12 mm TU 14-152-19-93. Mark 0810; linear elements - from a pipe with a diameter of 10 mm TU 14-152-19-93. Short-circuiting jumper 7, bracket 8 are made of steel according to GOST 535-88 [9]. All elements are connected by welding. The antenna has an anticorrosion coating of a powder hybrid epoxy polyester paint, which has high opacity and filling, high strength, anticorrosion and decorative properties (see option 1). For ease of transportation and storage, all vibrators are made detachable. The detachable parts of the vibrators are connected by a threaded connection and additionally twisted with a screw to create the most rigid connection. All loose pipe ends are sealed with plugs to prevent moisture from entering. This makes the antenna robust and highly reliable.

В сравнении с прототипом упрощена эксплуатация антенны. При установке ее не требуется пайка при подключении. Для подключения кабеля 29 (фиг.4, 5) снимают защитный колпачок 30, пропускают кабель 29 через втулку 21, расположенную в верхней несущей трубе 3 (со стороны крепления антенны к мачте), до выхода его из трубы. Удаляют внешнюю изоляцию 31 на конце кабеля 29 на длине 50-60 мм, скручивают в жгут экранирующую оплетку 27 и заводят ее под прижимной винт 25 верхней несущей трубы 3. После чего заворачивают отверткой прижимной винт 25, обеспечив тем самым надежный электрический контакт экранирующей оплетки 27 с верхней несущей трубой 3 антенны. Центральную жилу 26 аналогичным образом подключают к нижней несущей трубе 4. После чего устанавливают защитный колпачок 30 на место. Характеристики заявляемой антенны приведены в таблице 5. Они соответствуют требованиям, предъявляемым ГОСТ Р 51269-99. Антенны приемные телевизионного и звукового радиовещания в диапазонах ОВЧ и УВЧ [11]. Значения характеристик антенн получены экспериментальным путем. За пределами интервала заявленных значений эксперимент не проводился.In comparison with the prototype, the operation of the antenna is simplified. When installing it does not require soldering when connected. To connect the cable 29 (Figs. 4, 5), remove the protective cap 30, pass the cable 29 through the sleeve 21 located in the upper carrier pipe 3 (from the side of the antenna to the mast), before it leaves the pipe. Remove the outer insulation 31 at the end of the cable 29 over a length of 50-60 mm, twist the shielding braid 27 into a bundle and wind it under the clamping screw 25 of the upper bearing pipe 3. Then, tighten the clamping screw 25 with a screwdriver, thereby ensuring reliable electrical contact of the shielding braid 27 with upper carrier pipe 3 antennas. The central core 26 is likewise connected to the lower support pipe 4. Then, the protective cap 30 is put in place. The characteristics of the claimed antenna are shown in table 5. They comply with the requirements of GOST R 51269-99. Antennas for television and sound broadcasting in the VHF and UHF bands [11]. The values of the characteristics of the antennas are obtained experimentally. Outside the interval of the declared values, the experiment was not conducted.

Таблица 5Table 5 Наименование диапазона частотName of the frequency range ТВ каналыTV channels Коэффициент усиления ДБ, не менееDB gain, not less Коэффициент защитного действия ДБ, не менееCoefficient of protective action DB, not less МВ-1MV-1 1-41-4 -- 00 MB-IIMB-II 55 33 1010

ПРИМЕРЫ КОНКРЕТНОГО ВЫПОЛНЕНИЯ.EXAMPLES OF SPECIFIC IMPLEMENTATION.

Пример 1. Логопериодическая антенна по варианту 1 содержит два антенных полуполотна 1 и 2, параллельные друг другу, образованных несущими трубами 3 и 4 круглого сечения собирательной линии 5. Плоскости полуполотен 1, 2 располагаются одна выше другой на расстоянии «b»=8 мм и ориентированы в направлении телецентра. На трубах 3 и 4 закреплены попарно симметричные вибраторы 6 в виде стальных стержней. Вибраторы 6 в антенных полуполотнах 1, 2 попарно идентичны. Вибраторы 6 образуют часть антенны, предназначенной для приема телевизионных сигналов диапазона дециметровых (ДМВ) волн (частотный диапазон IV, V), и закреплены посредством сварки на двух несущих трубах 3, 4. Несущие трубы 3, 4 имеют круглое сечение диаметром 12 мм. Вибраторы 6 крепятся сваркой соответственно к несущей трубе 3 и 4, при этом вибраторы 6₁ крепятся к верхней несущей трубе 3, а вибраторы 6₂ - к нижней несущей трубе 4. Часть, осуществляющая прием сигнала метрового (MB) диапазона волн (частотные диапазоны I, II, III, с 1 по 12 каналы, выполнена в виде симметричного вибратора 10 метрового диапазона с линейными элементами 11 и основаниями 12 в виде труб из стали. Вибратор 10 диапазона MB выполнен разъемным (фиг.2). Основание 12 каждого из MB вибраторов 10 согнуто под углом 120° и концом 13₁ приварено к несущей трубе 3, а концом 13₂ к несущей трубе 4 собирательной линии 5 под углом 90°. Другой конец 14 основания 12 снабжен внутренней резьбой. Конец 15 линейного элемента 11 имеет наружную резьбу для привинчивания к основанию 12. Свободный конец 16 каждого вибратора снабжен заглушкой 17 и отверстиями 18 для надежности фиксации линейного элемента 11 на основании 12. На несущих трубах 3, 4 после вибраторов 10 установлена коротко замыкающая перемычка 7 со скобой 8 для крепления антенны посредством этой скобы 8 к мачте. Верхний конец несущей трубы 3 со стороны крепления к мачте снабжен уплотнительной втулкой 21 для прокладки кабеля 29, а нижней 4 - заглушкой 22. Со стороны самого короткого вибратора б в несущих трубах 3, 4 установлены прижимные винты 25 для крепления центральной жилы 26 и оплетки 27 кабеля 29 и защитный колпачок 30. Антенна имеет антикоррозийное покрытие (порошковое напыление).Example 1. Logoperiodic antenna according to option 1 contains two antenna halves 1 and 2, parallel to each other, formed by supporting pipes 3 and 4 of circular cross-section of the collecting line 5. The planes of halves 1, 2 are located one above the other at a distance of "b" = 8 mm and oriented towards the telecentre. On pipes 3 and 4 are fixed pairwise symmetric vibrators 6 in the form of steel rods. Vibrators 6 in antenna halves 1, 2 are identical in pairs. Vibrators 6 form part of the antenna designed to receive television signals in the decimeter (UHF) wavelength range (frequency range IV, V), and are fixed by welding on two supporting tubes 3, 4. The supporting tubes 3, 4 have a circular cross section with a diameter of 12 mm. The vibrators 6 are mounted by welding to the carrier tube 3 and 4, respectively, while the vibrators 6 ₁ are attached to the upper carrier tube 3, and the vibrators 6 ₂ are attached to the lower carrier tube 4. The part that receives the signal of the meter (MB) wave range (frequency ranges I , II, III, channels 1 to 12, made in the form of a symmetric vibrator of 10 meter range with linear elements 11 and bases 12 in the form of steel pipes. The MB range vibrator 10 is detachable (figure 2). The base 12 of each of the MB vibrators 10 is bent at an angle of 120 ° and the end 13 _{1 is} welded to the supporting pipe 3, and the end 13 ₂ to the support pipe 4 of the collecting line 5 at an angle of 90 °. The other end 14 of the base 12 is provided with an internal thread. The end 15 of the linear element 11 has an external thread for screwing to the base 12. The free end 16 of each vibrator is equipped with a plug 17 and holes 18 for the reliability of fixing the linear element 11 on the base 12. On the supporting pipes 3, 4 after the vibrators 10 there is a short-circuiting jumper 7 with a bracket 8 for attaching the antenna through this bracket 8 to the mast. The upper end of the carrier pipe 3 from the side of the attachment to the mast is equipped with a sealing sleeve 21 for laying the cable 29, and the lower 4 has a plug 22. On the side of the shortest vibrator b, the clamping screws 25 are installed in the supporting pipes 3, 4 for fixing the central core 26 and the braid 27 cable 29 and a protective cap 30. The antenna has a corrosion-resistant coating (powder spraying).

Пример 2. Заявляемая полезная модель по варианту 2 содержит два антенных полуполотна 1 и 2, параллельные друг другу, образованных несущими трубами 3 и 4 круглого сечения собирательной линии 5. Плоскости полуполотен 1, 2 располагаются одна выше другой на расстоянии «b»=8 мм и ориентированы в направлении телецентра. Часть, осуществляющая прием сигнала метрового (MB) диапазона волн (частотные диапазоны I, II, с 1 по 5 каналы, выполнена в виде симметричного вибратора 10 с линейными элементами 11 и основаниями 12 в виде труб из стали. Вибратор 10 диапазона MB выполнен перпендикулярным по отношению к собирательной линии 5. Он выполнен разъемным. Основание 12 каждого из вибраторов 10 приварено концом 13₁ к несущей трубе 3, а концом 13₂ к несущей трубе 4 собирательной линии 5 под углом 90° (аналогично изображению на фиг.2, 3). Другой конец 14 основания 12 снабжен внутренней резьбой. Конец 15 линейного элемента 11 имеет наружную резьбу для привинчивания к основанию 12. Свободный конец 16 каждого вибратора 10 снабжен заглушкой 17 и отверстиями 18 для надежности фиксации линейного элемента 11 на основании 12. После привинчивания линейного элемента 11 к основанию 12 в отверстия 18 вставляют вороток (не показано) и поворачивают до упора, жестко фиксируя разъемное соединение, после чего снимают вороток и устанавливают заглушку 17.Example 2. The inventive utility model according to option 2 contains two antenna halves 1 and 2, parallel to each other, formed by supporting tubes 3 and 4 of circular cross section of the collecting line 5. The planes of the halves 1, 2 are located one above the other at a distance of "b" = 8 mm and oriented towards the telecentre. The part that receives the signal of the meter (MB) wave range (frequency ranges I, II, channels 1 to 5, is made in the form of a symmetric vibrator 10 with linear elements 11 and bases 12 in the form of steel pipes. The vibrator 10 of the MB range is made perpendicular to relative to the collecting line 5. It is detachable. The base 12 of each of the vibrators 10 is welded with the end 13 ₁ to the supporting pipe 3, and the end 13 ₂ to the supporting pipe 4 of the collecting line 5 at an angle of 90 ° (similar to the image in figure 2, 3) The other end 14 of the base 12 is provided with an internal thread. The end 15 of the linear element 11 has an external thread for screwing to the base 12. The free end 16 of each vibrator 10 is equipped with a plug 17 and holes 18 for securely fixing the linear element 11 on the base 12. After screwing the linear element 11 to the base 12, a screw is inserted into the holes 18 ( not shown) and turn all the way, firmly fixing the detachable connection, then remove the knob and install the plug 17.

На несущих трубах 3, 4 после вибраторов 10 установлена коротко замыкающая перемычка 7 со скобой 8 для крепления антенны посредством этой скобы 8 к мачте (не показано). Верхний конец несущей трубы 3 со стороны крепления к мачте снабжен уплотнительной втулкой 21 для прокладки кабеля 29, а в нижней - заглушкой 22. Со стороны самого короткого вибратора 6 в несущих трубах 3, 4 установлены прижимные винты 24 для крепления центральной жилы 26 и оплетки 27 кабеля 29 и защитный колпачок 30.On the supporting pipes 3, 4 after the vibrators 10, a short-circuiting jumper 7 with a bracket 8 is installed for attaching the antenna through this bracket 8 to the mast (not shown). The upper end of the carrier pipe 3 from the side of the attachment to the mast is equipped with a sealing sleeve 21 for laying the cable 29, and in the lower end with a plug 22. On the side of the shortest vibrator 6, the clamping screws 24 are installed in the carrier pipes 3, 4 for fixing the central core 26 and the braid 27 cable 29 and a protective cap 30.

На несущих трубах 3 и 4 закреплены попарно симметричные вибраторы 6 в виде стальных стержней. Вибраторы 6 выполнены V-образной формы, с углом при вершине между их плечами 30°. Число симметричных вибраторов равно 8. Вибраторы 6 в антенных полуполотнах 1, 2 попарно идентичны. Размеры вибраторов 6 и расстояния между ними находятся в логарифмической зависимости. Диаметр вибраторов 6 равен 4 мм. Они закреплены посредством сварки на двух несущих трубах 3, 4, Несущие трубы 3, 4 имеют круглое сечение диаметром 12. Вибраторы 6 крепятся сваркой соответственно к несущей трубе 3 и 4, при этом вибраторы 6₁ крепятся к верхней несущей трубе 3, а вибраторы 6₂ - к нижней несущей трубе 4. На несущих трубах 3, 4 после вибраторов 10 установлена коротко замыкающая перемычка 7 со скобой 8 для крепления антенны посредством этой скобы 8 к мачте. Верхний конец несущей трубы 3 со стороны крепления к мачте снабжен уплотнительной втулкой 21 для прокладки кабеля 29, а в нижней - заглушкой 22. Со стороны самого короткого вибратора 6 в несущих трубах 3, 4 установлены прижимные винты 25 для крепления центральной жилы 26 и оплетки 27 кабеля 29 и защитный колпачок 30. Антенна имеет антикоррозийное покрытие (порошковое напыление).On the supporting pipes 3 and 4 are fixed pairwise symmetric vibrators 6 in the form of steel rods. The vibrators 6 are made in a V-shape, with an angle at the apex between their shoulders of 30 °. The number of symmetrical vibrators is 8. The vibrators 6 in the antenna halves 1, 2 are identical in pairs. The dimensions of the vibrators 6 and the distances between them are in a logarithmic relationship. The diameter of the vibrators 6 is 4 mm. They are fixed by welding on two supporting tubes 3, 4, The supporting tubes 3, 4 have a circular cross-section with a diameter of 12. The vibrators 6 are fastened by welding to the supporting tube 3 and 4, while the vibrators 6 ₁ are attached to the upper supporting tube 3, and the vibrators 6 ₂ - to the lower supporting pipe 4. On the supporting pipes 3, 4 after the vibrators 10, a short-circuiting jumper 7 with a bracket 8 is installed for attaching the antenna through this bracket 8 to the mast. The upper end of the carrier pipe 3 from the side of the attachment to the mast is equipped with a sealing sleeve 21 for laying the cable 29, and at the lower end with a plug 22. On the side of the shortest vibrator 6, the clamping screws 25 are installed in the carrier pipes 3, 4 for fixing the central core 26 and the braid 27 cable 29 and a protective cap 30. The antenna has a corrosion-resistant coating (powder spraying).

Пример 3. Логопериодическая антенна по варианту 2 выполнена аналогично примеру 2, однако вибраторы 6 выполнены V-образной формы, с углом при вершине между их плечами 120° и числом вибраторов 6 равном 12. Наилучшие результаты антенна достигает при угле равном примерно 120°.Example 3. Log-periodic antenna according to option 2 is made analogously to example 2, however, the vibrators 6 are made in a V-shape, with an angle at the apex between their shoulders of 120 ° and the number of vibrators 6 is 12. The antenna achieves the best results at an angle of about 120 °.

Пример 4. Логопериодическая антенна по варианту 2 выполнена аналогично примеру 2 или 3, однако вибраторы 6 выполнены V-образной формы, с углом при вершине между их плечами 150° и числом вибраторов 6, равным 16.Example 4. Log-periodic antenna according to option 2 is made analogously to example 2 or 3, however, the vibrators 6 are made in a V-shape, with an angle at the apex between their shoulders of 150 ° and the number of vibrators 6 is 16.

Пример 5. Логопериодическая антенна по варианту 3 содержит два антенных полуполотна 1 и 2, параллельные друг другу, образованных несущими трубами 3 и 4 круглого сечения собирательной линии 5, и закрепленными на них попарно симметричными вибраторами 6. Плоскости полуполотен 1, 2 располагаются одна выше другой на расстоянии «b»=8 мм и ориентированы в направлении телецентра. На несущих трубах 3 и 4 закреплены попарно симметричные вибраторы 6 в виде стальных стержней. Вибраторы 6 выполнены V-образной формы, с углом при вершине между их плечами 30°. Число симметричных вибраторов равно 8. Вибраторы 6 в антенных полуполотнах 1, 2 попарно идентичны. Диаметр вибраторов 6 равен 4 мм. Они закреплены посредством сварки на двух несущих трубах 3, 4. Несущие трубы 3, 4 имеют круглое сечение диаметром 12 мм. Вибраторы 6 крепятся сваркой к несущей трубе 3 и 4, при этом вибраторы 6₁ крепятся к верхней несущей трубе 3, а вибраторы 6₂ - к нижней несущей трубе 4.Example 5. Logoperiodic antenna according to option 3 contains two antenna halves 1 and 2, parallel to each other, formed by supporting tubes 3 and 4 of circular cross-section of the collecting line 5, and mounted on them in pairs by symmetric vibrators 6. The planes of the halves 1, 2 are located one above the other at a distance of "b" = 8 mm and oriented in the direction of the telecentre. On the supporting pipes 3 and 4 are fixed pairwise symmetric vibrators 6 in the form of steel rods. The vibrators 6 are made in a V-shape, with an angle at the apex between their shoulders of 30 °. The number of symmetrical vibrators is 8. The vibrators 6 in the antenna halves 1, 2 are identical in pairs. The diameter of the vibrators 6 is 4 mm. They are fixed by welding on two supporting pipes 3, 4. The supporting pipes 3, 4 have a circular cross section with a diameter of 12 mm. Vibrators 6 are attached by welding to the carrier pipe 3 and 4, while the vibrators 6 ₁ are attached to the upper carrier pipe 3, and the vibrators 6 ₂ to the lower carrier pipe 4.

На несущих трубах 3, 4 после вибраторов 6 установлена коротко замыкающая перемычка 7 со скобой 8 для крепления антенны посредством этой скобы 8 к мачте. Верхний конец несущей трубы 3 со стороны крепления к мачте снабжен уплотнительной втулкой 21 для прокладки кабеля 29, а в нижней - заглушкой 22. Со стороны самого короткого вибратора 6 в несущих трубах 3, 4 установлены прижимные винты 25 для крепления центральной жилы 26 и оплетки 27 кабеля 29 и защитный колпачок 30.On the supporting pipes 3, 4 after the vibrators 6, a short-circuiting jumper 7 with a bracket 8 is installed for attaching the antenna through this bracket 8 to the mast. The upper end of the carrier pipe 3 from the side of the attachment to the mast is equipped with a sealing sleeve 21 for laying the cable 29, and at the lower end with a plug 22. On the side of the shortest vibrator 6, the clamping screws 25 are installed in the carrier pipes 3, 4 for fixing the central core 26 and the braid 27 cable 29 and a protective cap 30.

Пример 6. Логопериодическая антенна по варианту 3 выполнена аналогично примеру 5, однако вибраторы 6 выполнены V-образной формы, с углом при вершине между их плечами 120° и числом вибраторов 6 равным 12. Наилучшие результаты антенна достигает при угле равном примерно 120°.Example 6. Log-periodic antenna according to option 3 is made analogously to example 5, however, the vibrators 6 are made in a V-shape, with an angle at the apex between their shoulders of 120 ° and the number of vibrators 6 is 12. The antenna achieves the best results at an angle of about 120 °.

Пример 7. Логопериодическая антенна по варианту 3 выполнена аналогично примеру 5, однако вибраторы 6 выполнены V-образной формы, с углом при вершине между их плечами 150° и числом вибраторов 6 равным 16.Example 7. Log-periodic antenna according to option 3 is made analogously to example 5, however, the vibrators 6 are made in a V-shape, with an angle at the apex between their shoulders of 150 ° and the number of vibrators 6 is 16.

Пример 8. Логопериодическая антенна по варианту 4 содержит два антенных полуполотна 1 и 2, параллельные друг другу, образованных несущими трубами 3 и 4 круглого сечения собирательной линии 5. Плоскости полуполотен 1, 2 располагаются одна выше другой на расстоянии «b»=8 мм и ориентированы в направлении телецентра.Example 8. Logoperiodic antenna according to option 4 contains two antenna halves 1 and 2, parallel to each other, formed by supporting tubes 3 and 4 of circular section of the collecting line 5. The planes of the halves 1, 2 are located one above the other at a distance of "b" = 8 mm and oriented towards the telecentre.

Часть, осуществляющая прием сигнала с 1 по 4 каналы, выполнена в виде симметричного вибратора 10₁, состоящего из линейного элементами 11 и основания 12 в виде труб из стали. Часть, осуществляющая прием сигнала диапазона волн 5-го канала ТВ выполнена в виде вибраторов 10₂, размеры которых и расстояния между ним находятся в логарифмической зависимости. Вибраторы 102 также состоят из линейных элементов 11 и оснований 12 в виде труб из стали (фиг.3). Вибраторы 10 выполнены перпендикулярными по отношению к собирательной линии 5 и разъемными. Основание 12 каждого из вибраторов 10 (подобно варианту 1, фиг.3) приварено к одной из несущих труб, например, концом 13₁ к несущей трубе 3, а концом 13₂ к несущей трубе 4 собирательной линии 5 под углом 90°. Другой конец 14 основания 12 снабжен внутренней резьбой (не обозначено). Конец 15 линейного элемента 11 имеет наружную резьбу для привинчивания к основанию 12. Свободный конец 16 каждого вибратора 10 снабжен заглушкой 17 и отверстиями 18 для надежности фиксации линейного элемента 11 на основании 12. После привинчивания линейного элемента 11 к основанию 12 в отверстия 18 вставляют вороток (не показано) и поворачивают до упора, жестко фиксируя разъемное соединение, после чего снимают вороток и устанавливают заглушку 17 (фиг.2, 3).The part that receives the signal from channels 1 to 4 is made in the form of a symmetric vibrator 10 ₁ , consisting of linear elements 11 and the base 12 in the form of steel pipes. The part that receives the signal of the wave range of the 5th TV channel is made in the form of vibrators 10 ₂ , the dimensions of which and the distances between it are in a logarithmic relationship. Vibrators 102 also consist of linear elements 11 and bases 12 in the form of steel pipes (Fig. 3). The vibrators 10 are made perpendicular to the collecting line 5 and detachable. The base 12 of each of the vibrators 10 (like option 1, FIG. 3) is welded to one of the supporting pipes, for example, the end 13 ₁ to the supporting pipe 3, and the end 13 ₂ to the supporting pipe 4 of the collecting line 5 at an angle of 90 °. The other end 14 of the base 12 is provided with an internal thread (not indicated). The end 15 of the linear element 11 has an external thread for screwing to the base 12. The free end 16 of each vibrator 10 is equipped with a plug 17 and holes 18 for securely fixing the linear element 11 on the base 12. After screwing the linear element 11 to the base 12, a screw is inserted into the holes 18 ( not shown) and turn all the way, firmly fixing the detachable connection, then remove the knob and install the plug 17 (Fig.2, 3).

На несущих трубах 3, 4 после вибраторов 10 установлена коротко замыкающая перемычка 7 со скобой 8 для крепления антенны посредством этой скобы 8 к мачте (не показано). Верхний конец несущей трубы 3 со стороны крепления к мачте снабжен уплотнительной втулкой 21 для прокладки кабеля 29, а в нижней - заглушкой 22. Со стороны самого короткого вибратора 6 в несущих трубах 3, 4 установлены прижимные винты 25 для крепления центральной жилы 26 и оплетки 27 кабеля 29 и защитный колпачок 30. Несущие трубы 3 и 4 собирательной линии 5 выполнены из трубы диаметром 12 мм. Вибраторы 10: основания - из трубы диаметром 12 мм; линейные элементы - из трубы диаметром 10 мм.On the supporting pipes 3, 4 after the vibrators 10, a short-circuiting jumper 7 with a bracket 8 is installed for attaching the antenna through this bracket 8 to the mast (not shown). The upper end of the carrier pipe 3 from the side of the attachment to the mast is equipped with a sealing sleeve 21 for laying the cable 29, and in the lower end with a plug 22. On the side of the shortest vibrator 6, the clamping screws 25 are installed in the carrier pipes 3, 4 for fixing the central core 26 and the braid 27 cable 29 and a protective cap 30. Bearing pipes 3 and 4 of the collecting line 5 are made of pipe with a diameter of 12 mm Vibrators 10: bases - from a pipe with a diameter of 12 mm; linear elements - from a pipe with a diameter of 10 mm.

Логопериодическая антенна, выполненная согласно заявленной полезной модели (варианты), предназначена для применения в качестве индивидуальной приемной телевизионной антенны и может быть изготовлена на серийном стандартном соответствующем оборудовании в металлообрабатывающем производстве.Log-periodic antenna, made in accordance with the claimed utility model (options), is intended for use as an individual receiving television antenna and can be manufactured on standard standard equipment in the metal processing industry.

ИСТОЧНИКИ ИНФОРМАЦИИ.SOURCES OF INFORMATION.

1. Патент Российской Федерации №12157582 на изобретение, заявка №99112889/09, дата публикации 2000.10.10.1. Patent of the Russian Federation No. 12157582 for an invention, application No. 99112889/09, publication date 2000.10.10.

2. Карл Ротхаммель. Антенны. Том 1. «Наш город». Минск, 2001.2. Karl Rothhammel. Antennas Volume 1. "Our city." Minsk, 2001.

3. Карл Ротхаммель. Антенны. Том 2. «Наш город». Минск, 2001.3. Karl Rothhammel. Antennas Volume 2. "Our city." Minsk, 2001.

4. Патент Российской Федерации N33265 на полезную модель, опубл. 2003.10.10.4. Patent of the Russian Federation N33265 for utility model, publ. 2003.10.10.

5. Патент Российской Федерации N39012 на полезную модель, опубл. 2004.07.10.5. Patent of the Russian Federation N39012 for utility model, publ. 2004.07.10.

6. ГОСТ 16337-77. Полиэтилен высокого давления. Технические условия.6. GOST 16337-77. High pressure polyethylene. Technical conditions

7. ТУ 14-152-19-93. Труба монтажная тонкостенная.7. TU 14-152-19-93. Thin-walled mounting pipe.

8. ГОСТ 3282-74. Проволока стальная низкоуглеродистая общего назначения.8. GOST 3282-74. General purpose low-carbon steel wire.

9 ГОСТ 535-88. Прокат сортовой и фасованный из стали углеродистой обыкновенного качества.9 GOST 535-88. Rolled steel and packaged from carbon steel of ordinary quality.

10. Порошковые покрытия. Ведомость технических данных. Компания GOVESAN, (Мадридский завод, Испания).10. Powder coatings. Statement of technical data. GOVESAN Company, (Madrid Plant, Spain).

11. ГОСТ Р 51269-99. Антенны приемные телевизионного и звукового радиовещания в диапазонах ОВЧ и УВЧ.11. GOST R 51269-99. Antennas for television and sound broadcasting in the VHF and UHF bands.

Claims

1. Log-periodic antenna designed to receive television signals in the range of both meter and decimeter television broadcasting, containing two antenna halves formed by the carrier pipes of the collective line and mounted on them in pairs symmetrical vibrators, while the sizes of the vibrators and the distances between them are in a logarithmic dependencies, a meter wave vibrator, a short-circuit element of the supply line and a bracket with the possibility of attaching the antenna through this bracket to a vertical ike, characterized in that the MB range vibrator is made in the form of a symmetric vibrator with linear elements in the form of steel pipes, the base of each of the MB vibrators being bent at an angle of 120 °, one end welded to one of the pipes of the assembly line elements at an angle of 90 °, and the MB vibrator itself is placed in front of the short-circuiting element, while the free end of each MB vibrator is equipped with a plug and holes for fixation, while a sealing sleeve is installed in the upper support pipe from the side of the mast to the mast, and the plug in the lower eye, and from the side of the shortest vibrator in the bearing pipes, clamping screws are installed for fastening the central core and the cable sheath, and a protective cap.

2. Log-periodic antenna, designed to receive television signals in the range of both meter and decimeter television broadcasting, containing two antenna halves formed by the carrier tubes and mounted on them in pairs symmetrical vibrators, while the sizes of the vibrators and the distances between them are in a logarithmic relationship, a meter wave vibrator, a short-circuit element of the supply line, a bracket with the possibility of attaching the antenna through this bracket to a vertical rack, characterized in that the MB range vibrator is detachable in the form of a symmetric vibrator with linear elements in the form of steel pipes, the base of each of the MB vibrators being rigidly fixed at one end of the pipe to one of the pipes at an angle of 90 ° to the collecting line, and the MB vibrator itself is placed in front of the short-circuiting element , with the ability to work in the frequency range I-II, from 1 to 5 channel, while the opposite end of each MB vibrator is equipped with a plug and holes for fixing, and is placed in front of the short-circuiting element, while in the upper pipe carrier e, a sealing sleeve is installed on the side of the mount to the mast, and a plug in the bottom, and on the side of the shortest vibrator, clamping screws for fixing the central core and the cable sheath, and a protective cap are installed in the support pipes, while the symmetrical vibrators are V-shaped, with an angle at the apex between their shoulders from 30 to 150 ° with the possibility of each of them working both in the meter from 6 to 12 channels and in the decimeter frequency range, while the number of V-shaped symmetric vibrators is from 8 to 16.

3. Log-periodic antenna designed to receive television signals in the range of both meter and decimeter television broadcasting, containing two antenna halves, formed by carrier tubes and pairwise symmetrical vibrators fixed to them, while the sizes of the vibrators and the distances between them are in a logarithmic relationship, a short-circuit element of the supply line, a bracket with the possibility of mounting the antenna through this bracket to a vertical rack, characterized in that in the upper carrier On the side of the attachment to the mast, a sealing sleeve is installed, and a plug is installed in the bottom, and on the side of the shortest vibrator, clamping screws are installed in the supporting pipes for fastening the central core and the cable sheath, while the symmetrical vibrators are V-shaped, with an angle at the apex between their shoulders from 30 to 150 °, with the possibility of each of them working both in the meter and decimeter frequency ranges, while the number of symmetrical V-shaped vibrators is from 8 to 16.

4. Log-periodic antenna designed to receive television signals in the meter range of television broadcasting, containing two antenna halves, formed by the carrier tubes and mounted on them in pairs by symmetrical vibrators, while the sizes of the vibrators and the distances between them are in a logarithmic relationship, a short-circuit element of the supply line , a bracket with the possibility of mounting the antenna through this bracket to a vertical rack, characterized in that all the vibrators are detachable in the form of a pipe b made of steel, the base of each of the vibrators with one end rigidly fixed to one of the supporting pipes at an angle of 90 °, while the opposite end of each vibrator is equipped with a plug and holes for fixing, and the meter wave vibrator of 1-4 channels is placed in front of the short-circuiting element, in this case, a sealing sleeve is installed in the upper bearing pipe from the side of the fastening to the mast, and a plug in the lower one, and clamping screws for fastening the central core and the braid to the shortest vibrator are installed in the bearing pipes blanching.
