RU42739U1

RU42739U1 - TABLE

Info

Publication number: RU42739U1
Application number: RU2004127822/22U
Authority: RU
Inventors: Д.В. Печенов; Б.А. Шахт
Original assignee: Общество с ограниченной ответственностью "Проммебель"
Priority date: 2004-09-22
Filing date: 2004-09-22
Publication date: 2004-12-20

Abstract

Полезная модель относится к мебели для служебных помещений, в частности, она может быть использована для размещения деловых бумаг и прочих канцелярских принадлежностей, а также для работы в архивах и библиотеках. Стол - тумба содержит столешницу, размещенную на противолежащих друг другу плоских стенках, и полку, при этом стенки соединены между собой, по меньшей мере, одним поперечным экраном, образующим опору для полки, а высота поперечного экрана составляет от 40 до 60% расстояния от нижнего края стенок до нижней поверхности полки. Столешница с одной из сторон может быть выполнена криволинейной. Технический результат полезной модели - повышение жесткости конструкции стола - тумбы, его устойчивости при нагрузках и, соответственно, расширение его эксплуатационных возможностей.The utility model relates to furniture for office premises, in particular, it can be used to place business papers and other office supplies, as well as to work in archives and libraries. The table-cabinet contains a tabletop placed on opposite flat walls and a shelf, the walls being connected to each other by at least one transverse screen forming a support for the shelf, and the height of the transverse screen is from 40 to 60% of the distance from the bottom the edges of the walls to the bottom of the shelf. The tabletop on one side can be made curved. The technical result of the utility model is to increase the rigidity of the table structure - the table, its stability under loads and, accordingly, the expansion of its operational capabilities.

Description

Полезная модель относится к мебели для служебных помещений, в частности, она может быть использована для размещения деловых бумаг и прочих канцелярских принадлежностей, а также для работы в архивах и библиотеках.The utility model relates to furniture for office premises, in particular, it can be used to place business papers and other office supplies, as well as to work in archives and libraries.

Известен и широко используется стол-тумба, состоящий из столешницы, размещенной на противолежащих друг другу плоских опорных стенках, как правило, снабженный полкой.Known and widely used table-table, consisting of countertops placed on opposite flat supporting walls, usually equipped with a shelf.

Указанный известный стол-тумба имеет недостаточно жесткую конструкцию, что может привести к потере устойчивости при больших нагрузках, поэтому он неудобен в эксплуатации.The specified known table table has a rather rigid structure, which can lead to loss of stability at high loads, so it is inconvenient in operation.

Техническим результатом полезной модели является повышение жесткости конструкции стола-тумбы, его устойчивости при нагрузках и, соответственно, расширение его эксплуатационных возможностей.The technical result of the utility model is to increase the rigidity of the design of the table-tables, its stability under loads and, accordingly, the expansion of its operational capabilities.

Указанный технический результат достигается за счет того, что в столе-тумбе, содержащем столешницу, размещенную на противолежащих друг другу плоских стенках, и полку, стенки соединены между собой, по меньшей мере, одним поперечным экраном, образующим опору для полки, при этом высота поперечного экрана составляет от 40 до 60% расстояния от нижнего края стенок до нижней поверхности полки. Столешница с одной из сторон может быть выполнена криволинейной.The specified technical result is achieved due to the fact that in the table-curbstone containing the countertop placed on opposite flat walls, and the shelf, the walls are interconnected by at least one transverse screen forming a support for the shelf, while the height of the transverse the screen is from 40 to 60% of the distance from the lower edge of the walls to the lower surface of the shelf. The tabletop on one side can be made curved.

Наличие поперечного экрана, образующего опору для полки, позволяет обеспечить дополнительную жесткость конструкции и увеличить устойчивость изделия в целом. При этом в случае, если высота поперечного экрана составит менее 40% расстояния от нижнего края The presence of a transverse screen forming a support for the shelf, allows for additional structural rigidity and increase the stability of the product as a whole. In this case, if the height of the transverse screen is less than 40% of the distance from the lower edge

стенок до нижней поверхности полки, достаточная жесткость конструкции не будет обеспечена, а если высота поперечного экрана составит более 60% расстояния от нижнего края стенок до нижней поверхности полки, то это приведет к нерациональному использованию материала, а также неудобствам при эксплуатации. Выполнение высоты поперечного экрана в указанном интервале обеспечивает необходимую жесткость конструкции, повышает устойчивость изделия и расширяет его эксплуатационные возможности. Выполнение столешницы с одной из сторон криволинейной позволяет увеличить рабочую поверхность стола-тумбы, а также улучшить его эстетические и эргономические свойства.walls to the bottom surface of the shelf, sufficient structural rigidity will not be ensured, and if the height of the transverse screen is more than 60% of the distance from the bottom edge of the walls to the bottom surface of the shelf, this will lead to irrational use of the material, as well as inconvenience during operation. Performing the height of the transverse screen in the specified interval provides the necessary structural rigidity, increases the stability of the product and expands its operational capabilities. The execution of the countertop on one side curvilinear allows you to increase the working surface of the table-tables, as well as improve its aesthetic and ergonomic properties.

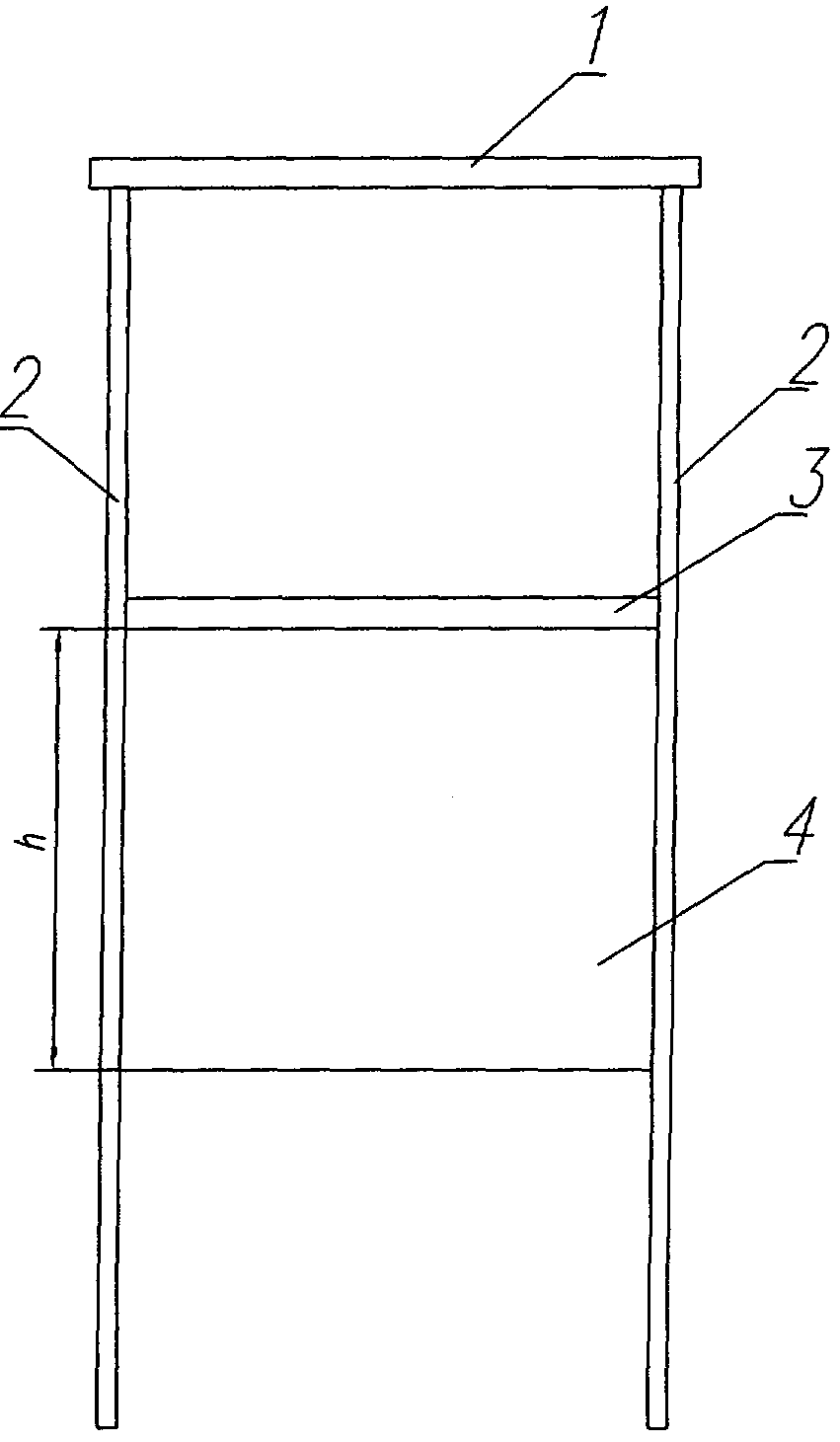

На фиг. 1 изображен стол-тумба, вид спереди, на фиг.2 - то же, вид сбоку в разрезе, на фиг.3 - то же, вид снизу.In FIG. 1 shows a table-cabinet, front view, figure 2 is the same, side view in section, figure 3 is the same, bottom view.

Стол-тумба содержит столешницу 1, размещенную на плоских стенках 2, а также полку 3. Плоские стенки 2 соединены между собой поперечным экраном 4.The curbstone table contains a worktop 1 located on the flat walls 2, as well as a shelf 3. The flat walls 2 are interconnected by a transverse screen 4.

Высота h поперечного экрана 4 должна составлять от 40 до 60% от расстояния Н от нижнего края стенок 2 до нижней поверхности полки 3. Поперечный экран 4, как правило, расположен с некоторым смещением к центру тяжести полки 3. Таким образом достигается оптимальнаяThe height h of the transverse screen 4 should be from 40 to 60% of the distance H from the lower edge of the walls 2 to the lower surface of the shelf 3. The transverse screen 4, as a rule, is located with some offset to the center of gravity of the shelf 3. Thus, an optimal

жесткость конструкции при обеспечении технологичности и функционального удобства стола-тумбы.structural rigidity while ensuring manufacturability and functional convenience of the table-tables.

Столешница 1 с одной из сторон (L) может быть выполнена криволинейной. Конфигурация криволинейной стороны может быть различной - она может быть выполнена по радиусу окружности, может иметь прямолинейный участок со скругленными краями. Варианты выполнения криволинейной стороны зависят от условий эксплуатации и эстетических требований заказчика.The table top 1 on one of the sides (L) can be made curved. The configuration of the curved side can be different - it can be made along the radius of the circle, can have a straight section with rounded edges. The options for the execution of the curved side depend on the operating conditions and aesthetic requirements of the customer.

Стол-тумба прост в изготовлении, имеет элегантный вид, гармонирующий с другой офисной мебелью. Он может быть использован непосредственно в качестве стола, а также для размещения различных деловых бумаг.The cabinet table is easy to manufacture, has an elegant look, in harmony with other office furniture. It can be used directly as a table, as well as for placing various business papers.

Claims

1. A table-curbstone containing a tabletop placed on opposite flat walls, and a shelf, characterized in that the walls are interconnected by at least one transverse screen forming a support for the shelf, while the height of the transverse screen is from 40 up to 60% of the distance from the bottom edge of the walls to the bottom surface of the shelf.

2. Table-table according to claim 1, characterized in that the countertop is curved on one side.
