Изобретение относится к изделию для защиты населения, личного состава сил гражданской обороны, в том числе наибольшей работающей смены предприятия, а также техники и имущества от воздействий средств нападения противника, а также защиты населения в чрезвычайных ситуациях, предотвращение или предельное снижение потерь населения и угрозы его жизни и здоровью от поражающих факторов и воздействий источников чрезвычайной ситуации.The invention relates to a product for protecting the population, personnel of the civil defense forces, including the largest working shift of the enterprise, as well as equipment and property from the effects of enemy attack means, as well as protecting the population in emergency situations, preventing or limiting the reduction of population losses and threats to it life and health from damaging factors and impacts of emergency sources.
Из уровня техники известно модульное убежище и способ его сооружения, раскрытые в документе RU 2529991 С2, опубл. 10.10.2014. Модульное убежище содержит внутренний передний модуль, имеющий плоское основание и боковые стенки, которые проходят от основания, и шлюз, наружный передний модуль, скользящим образом прикрепленный к внутреннему переднему модулю, при этом между внутренним передним модулем и наружным передним модулем находится герметичное по воздуху уплотнение, причем наружный передний модуль имеет передний участок прикрепления, внутренний задний модуль, и наружный задний модуль, скользящим образом прикрепленный к внутреннему заднему модулю, при этом между внутренним задним модулем и наружным задним модулем находится герметичное по воздуху уплотнение, причем наружный задний модуль имеет задний участок прикрепления, посредством которого наружный задний модуль прикреплен к переднему участку прикрепления наружного переднего модуля, когда наружный передний модуль и внутренний передний модуль находятся в выдвинутом состоянии, и наружный задний модуль и внутренний задний модуль находятся в выдвинутом состоянии, а наружный передний модуль и наружный задний модуль прикреплены, при этом наружный передний и задний модули и внутренний передний и задний модули образуют воздухонепроницаемую камеру. При этом каждый участок прикрепления представляет собой наружный фланец, причем между каждым участком прикрепления, когда они прикреплены друг к другу, находится наружное уплотнение. При этом, находясь в компактном состоянии, внутренний передний фланец внутреннего переднего модуля и передний участок прикрепления наружного переднего модуля плоские и разделенные и находятся на расстоянии от внутреннего и наружного задних модулей. Причем скоба прикреплена к внутреннему переднему модулю и наружному переднему модулю, когда внутренний и наружный передние модули находятся в компактном состоянии для удерживания внутреннего и наружного передних модулей в компактном состоянии.From the prior art, a modular shelter and a method for its construction are known, disclosed in the document RU 2529991 C2, publ. 10.10.2014. The modular shelter comprises an inner front module having a flat base and side walls that extend from the base, and an airlock, an outer front module slidably attached to the inner front module, with an airtight seal between the inner front module and the outer front module, wherein the outer front module has a front attachment portion, an inner rear module, and an outer rear module slidably attached to the inner rear module, wherein an air-tight seal is provided between the inner rear module and the outer rear module, wherein the outer rear module has a rear attachment portion by which the outer rear module is attached to the front outer front module attachment portion when the outer front module and the inner front module are in the extended state, and the outer rear module and the inner rear module are in the extended state , and the outer front module and the outer rear module are attached, while the outer front and rear modules and the inner front and rear modules form an airtight chamber. In this case, each attachment area is an outer flange, and between each attachment area, when they are attached to each other, there is an outer seal. Meanwhile, in the compact state, the inner front flange of the inner front module and the front attachment portion of the outer front module are flat and separated and spaced apart from the inner and outer rear modules. Moreover, the bracket is attached to the inner front module and the outer front module when the inner and outer front modules are in a compact state to hold the inner and outer front modules in a compact state.
Недостатком известного модульного убежища является невозможность защиты укрываемых от действия воздушной ударной волны, фугасного действия обычных средств поражения, действия отравляющих и радиоактивных веществ, бактериальных средств.The disadvantage of the known modular shelter is the impossibility of protecting sheltered from the action of an air shock wave, high-explosive action of conventional weapons, the action of toxic and radioactive substances, bacterial agents.
Известно модульное защитное укрытие, раскрытые в источнике информации WO 2020056276 А1, опубл. 19.03.2020, которое, обеспечивает устойчивость к пожару, взрыву и токсическим воздействиям.Known modular protective shelter, disclosed in the source of information WO 2020056276 A1, publ. 03/19/2020, which provides resistance to fire, explosion and toxic effects.
Модульное укрытие включает два или более сборных бетонных модульных сегмента, каждый из которых включает встроенный фундамент, встроенную крышу и одну или несколько боковых стен, проходящих между встроенным фундаментом и крышей; по меньшей мере один сборный бетонный сегмент вестибюля, включающий встроенный фундамент, встроенную крышу, по меньшей мере три боковые стены, проходящие между встроенным фундаментом и крышей, а также внешние и внутренние двери, расположенные в соответствующих боковых стенах. При этом сборные бетонные модульные сегменты и сборный бетонный сегмент вестибюля сконфигурированы для присоединения друг к другу, чтобы обеспечить полностью замкнутое пространство внутри модульного укрытия.The modular shelter includes two or more precast concrete modular segments, each of which includes an embedded foundation, an embedded roof, and one or more side walls extending between the embedded foundation and the roof; at least one precast concrete vestibule segment including an embedded foundation, an embedded roof, at least three side walls extending between the embedded foundation and the roof, as well as external and internal doors located in respective side walls. Meanwhile, the precast concrete modular segments and the precast concrete vestibule segment are configured to attach to each other to provide a completely enclosed space within the modular shelter.
Недостатком известного модульного укрытия является неудовлетворительная защита от фугасного и осколочного действия обычных средств поражения.The disadvantage of the known modular shelter is the poor protection against high-explosive and shrapnel action of conventional weapons.
Ближайшим аналогом, выбранным в качестве прототипа, является защитное сооружение гражданской обороны блок-модульного типа полной заводской готовности, раскрытое в документе RU 2634320 С1, опубл. 25.10.2017. Защитное сооружение гражданской обороны полной заводской готовности блок-модульного типа состоит из отдельных металлических контейнеров для защиты пользователей от внешней окружающей среды. Несущие конструкции наружных стен, основания и перекрытия контейнеров усиливаются с внутренней стороны взаимно перпендикулярными металлическими стойками и балками, а также с помощью поперечных металлических балок из прокатного профиля. С наружных сторон крайних блок-модулей устанавливаются металлические контрфорсы, закрепленные к вертикальным металлическим стойкам усиления наружных стен и заанкеренные в грунтовом или бетонном основании, причем защитное сооружение монтируется на поверхности земли без проведения земляных работ по отрывке котлована и последующей обсыпки грунтом.The closest analogue, selected as a prototype, is a protective structure of civil defense of a block-modular type of full factory readiness, disclosed in document RU 2634320 C1, publ. 10/25/2017. The fully prefabricated block-modular civil defense protective structure consists of separate metal containers to protect users from the external environment. The load-bearing structures of the outer walls, bases and ceilings of containers are reinforced on the inside with mutually perpendicular metal posts and beams, as well as with the help of transverse metal beams from a rolled profile. From the outer sides of the extreme block modules, metal buttresses are installed, fixed to the vertical metal racks of reinforcing the outer walls and anchored in a soil or concrete base, and the protective structure is mounted on the surface of the earth without excavation by excavation and subsequent sprinkling with soil.
Недостатками известного сооружения является неудовлетворительная защита от фугасного и осколочного действия обычных средств поражения в связи с применением тонкослойного металла, а также отсутствие полноценной защиты от радиоактивного излучения и действия высоких температур.The disadvantages of the known constructions is the unsatisfactory protection against high-explosive and fragmentation action of conventional weapons due to the use of thin-layer metal, as well as the lack of full protection against radioactive radiation and high temperatures.
Указанные выше недостатки устраняются в заявленном техническом решении, за счет того, что в предлагаемом быстровозводимом защитном сооружении гражданской обороны (далее - БВЗС), используются блок-модули разного функционального назначения, рассчитанные на восприятие разных сочетаний нагрузок и воздействий, соединяемые в единую систему заданной формы с замкнутым контуром герметизации. В блок-модулях применяется современная концепция создания композитной (многослойной) защиты от действия воздушной ударной волны (в том числе при косвенном действии ядерных средств поражения), от местного и общего действий обычных средств поражения (удара и взрыва фугасных боеприпасов), от действия отравляющих веществ (ОВ), радиоактивных веществ (РВ) и бактериальных средств (БС), от действия проникающей радиации.The above disadvantages are eliminated in the claimed technical solution, due to the fact that in the proposed pre-fabricated protective structure of civil defense (hereinafter referred to as BVZS), block modules of different functional purposes are used, designed to perceive different combinations of loads and impacts, connected into a single system of a given shape with a closed sealing loop. The block modules use the modern concept of creating a composite (multilayer) protection against the action of an air shock wave (including the indirect action of nuclear weapons), from local and general actions of conventional weapons (impact and explosion of high-explosive ammunition), from the action of poisonous substances (S), radioactive substances (RS) and bacterial agents (BS), from the action of penetrating radiation.
Для защиты используются в наиболее эффективном сочетании, с учетом проникающей способности: металлические (стальные) листы; арамидное волокно (кевлар); полимер-композитные вставки в наиболее уязвимых местах, а также используется стальные листы, имеющие наименьшее сопротивление к разрыву.For protection, they are used in the most effective combination, taking into account the penetrating ability: metal (steel) sheets; aramid fiber (Kevlar); polymer-composite inserts in the most vulnerable places, and steel sheets are used, which have the least resistance to rupture.
Технический результат заявляемого решения, заключается в обеспечении защиты от действия воздушной ударной волны, в том числе при косвенном действии ядерных средств поражения, от местного и общего действий обычных средств поражения, таких как удар и взрыв фугасных боеприпасов, от действия отравляющих веществ (ОВ), радиоактивных веществ (РВ) и бактериальных средств (БС), от действия проникающей радиации, за счет использования многослойных материалов стен блок-модулей, а также повышения прочности, устойчивости и пространственной неизменяемости за счет использования контрфорсов, полимер-композитных вставок из углепластика и четырехкратных шипов.The technical result of the proposed solution is to provide protection from the action of an air shock wave, including the indirect action of nuclear weapons, from local and general actions of conventional weapons, such as impact and explosion of high-explosive ammunition, from the action of toxic substances (S), radioactive substances (RS) and bacterial agents (BS), from the action of penetrating radiation, through the use of multilayer materials of the walls of block modules, as well as increasing strength, stability and spatial invariability through the use of buttresses, polymer-composite inserts made of carbon fiber and quadruple spikes .
Технический результат достигается тем, что быстровозводимое защитное сооружение гражданской обороны от действия воздушной ударной волны, от местного и общего действий обычных средств поражения, от действия отравляющих веществ (ОВ), радиоактивных веществ (РВ) и бактериальных средств (БС), от действия проникающей радиации, состоящее из основных и вспомогательных блок-модулей, соединенных по горизонтали с помощью четырехкратных шипов для штабелирования, образуя единую систему, при этом в местах стыковки блок-модулей для обеспечения замкнутого контура герметизации проклеивается профилированный резиновый уплотнитель, для обеспечения воздухоснабжения единой системы из блок-модулей, блок-модули соединяются между собой воздуховодами из труб, а подача воздуха в воздуховоды блок-модулей осуществляется из фильтро-вентиляционной камеры, установленной в одном из блок-модулей, при этом на каждом воздуховоде блок-модуля устанавливается клапан герметический для регулирования объема подаваемого воздуха и его отсечения, электропроводка внутри каждого из блок-модулей прокладывается по контуру с установленной герметичной кабельной муфтой с поворотной фиксацией кабеля, а кабельные ввода имеют водонепроницаемое исполнение, конструкция единой системы из блок-модулей по периметру и внутри, усилена дополнительными горизонтальными и вертикальными контрфорсами для устойчивости и пространственной неизменяемости, причем каждый блок модуль содержит силовой металлический каркас, со стенами, покрытием, полом, выполненными многослойными, в следующем порядке начиная с внешней стороны:The technical result is achieved by the fact that the prefabricated protective structure of civil defense against the action of an air shock wave, from the local and general actions of conventional weapons, from the action of poisonous substances (S), radioactive substances (RS) and bacterial agents (BS), from the action of penetrating radiation , consisting of the main and auxiliary block modules, connected horizontally with the help of quadruple spikes for stacking, forming a single system, while at the joints of the block modules, a profiled rubber seal is glued to ensure a closed sealing loop, to ensure air supply to a single system from the block modules, block-modules are interconnected by air ducts from pipes, and air is supplied to the air ducts of block-modules from a filter-ventilation chamber installed in one of the block-modules, while a hermetic valve is installed on each air duct of the block-module to regulate the volume of supplied air and its cutoff, the electrical wiring inside each of the block modules is laid along the contour with an installed sealed cable gland with swivel cable fixation, and the cable glands are waterproof, the design of a single system of block modules around the perimeter and inside is reinforced with additional horizontal and vertical buttresses for stability and spatial immutability, and each block module contains a power metal frame, with walls, coating, floor, made of multilayer, in the following order, starting from the outside:
- радиационно-стойкое полимерное покрытие, выполнено из модифицированной цементно-баритовой рентгенозащитной штукатурки, который наносится на бетонные блоки с внутренней стороны;- radiation-resistant polymer coating, made of modified cement-barite X-ray protective plaster, which is applied to concrete blocks from the inside;
- укрывной слой, выполнен из профилированной мембраны на основе полиэтилена высокой плотности (HPDE) с толщиной полотна 0,8 мм, и паро-влагоизоляционной пленки;- a covering layer made of a profiled membrane based on high-density polyethylene (HPDE) with a web thickness of 0.8 mm, and a vapor-moisture barrier film;
- четыре слоя арамида, при этом два слоя в продольном направлении и два в поперечном направлении, и представляет собой синтетическое волокно высокой механической и термической прочности с удельной разрывной нагрузкой нити 260 сн/текс и прочностью нити в микропластике 600 кг/мм2;- four layers of aramid, with two layers in the longitudinal direction and two in the transverse direction, and is a synthetic fiber of high mechanical and thermal strength with a thread breaking load of 260 sn/tex and a thread strength in microplastics of 600 kg/mm 2 ;
- полимер-композитные вставки;- polymer-composite inserts;
- сталь листовая горячекатаная Ст20 3 мм толщиной с антикоррозионной защитой с заводским двухсторонним силикатно-эмалевым покрытием эмалью МК-5;- hot-rolled sheet steel St20 3 mm thick with anti-corrosion protection with a factory double-sided silicate-enamel coating with MK-5 enamel;
- сэндвич-панели из полиизоцианурат PIR с эксцентриковыми замками 200 мм толщиной, звукоизоляционные сендвич-панели для стен, покрытия и пола толщиной 42,5 мм; а для обеспечения пространственной жесткости металлического каркаса блок-модуля между стальными контрфорсами и укосами по периметру, дополнительно устанавливаются полимер-композитные вставки из углепластика.- sandwich panels made of PIR polyisocyanurate with eccentric locks 200 mm thick, soundproof sandwich panels for walls, roofing and flooring 42.5 mm thick; and to ensure the spatial rigidity of the metal frame of the block module between the steel buttresses and the slopes along the perimeter, polymer-composite inserts made of carbon fiber are additionally installed.

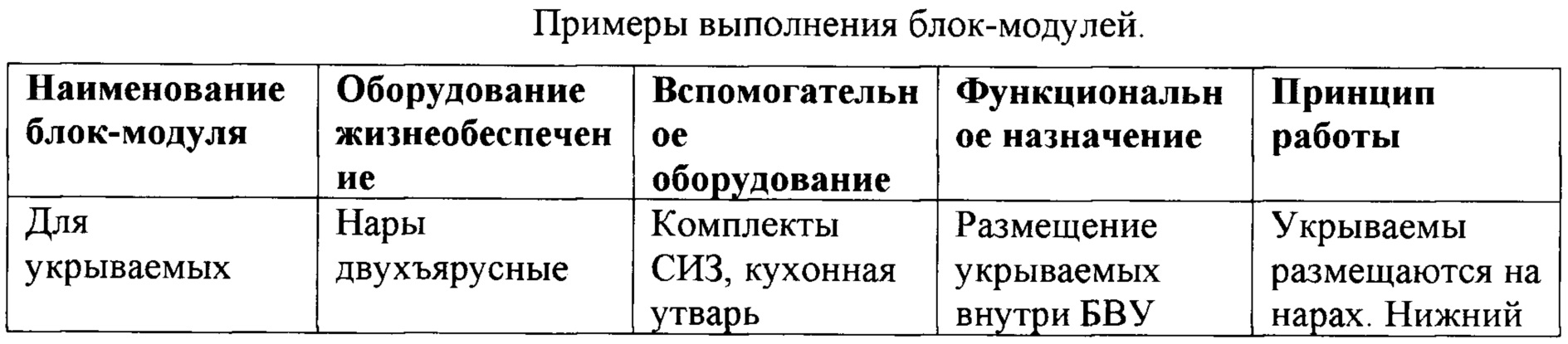

По функциональному назначению блок-модули подразделяются на основные, помещения для укрываемых и хранения продовольствия, санитарные узлы и посты; и вспомогательные: дизель-генераторная установка (далее - ДГУ), фильтровентиляции, аварийного выхода, регенеративные.According to their functional purpose, the block modules are subdivided into the main ones, premises for hiding and storing food, sanitary units and posts; and auxiliary: diesel generator set (hereinafter - DGU), filter ventilation, emergency exit, regenerative.
Для дополнительной защиты и обеспечения герметичности применяется гидрошпонка внешняя, монтируемая после сборки всех блок-модулей в единое сооружение в неплотности с внешней стороны с зачеканиванием герметиком на силиконовой основе.For additional protection and tightness, an external waterstop is used, which is mounted after assembling all the block modules into a single structure in a leaky outer side with a silicone-based sealant.
Заявленное решение реализуется следующим образом, с учетом приведенных ниже примеров.The claimed solution is implemented as follows, taking into account the examples below.
Основные блок-модули предназначены для укрытия людей и хранения продовольствия и содержат санитарные узлы и посты.The main block modules are designed to shelter people and store food and contain sanitary units and posts.
Вспомогательные блок-модули, содержащие дизель-генераторную установку (далее - ДГУ), фильтро-вентиляцию, аварийный выход, регенеративные установки, необходимы для жизнеобеспечения.Auxiliary block modules containing a diesel generator set (hereinafter - DGU), filter ventilation, emergency exit, regenerative installations are necessary for life support.
Блок-модуль с дизель-электрической станцией (ДЭС), содержит дизель-генераторную установка (ДГУ) на расчетную мощностью, выносной блок охлаждения, бак запаса топлива, блок автоматического включения резервного питания (АВР), шкафы управления ДГУ, насос топливный, вентиляционный агрегат, отсек с аккумуляторными батареями, отключающие устройства, приборы автоматизации, контрольно-измерительные приборы и автоматика (КИПиА).Block-module with a diesel-electric power plant (DPP), contains a diesel generator set (DGU) for rated power, a remote cooling unit, a fuel reserve tank, an automatic backup power unit (AVR), DGU control cabinets, a fuel pump, a ventilation unit , a compartment with batteries, disconnecting devices, automation devices, instrumentation and automation (I&C).
Блок-модуль с дизель-электрической станцией обеспечивает подачу гарантированного электроснабжения в БВЗС, при отключении внешнего источника электроснабжения АВР переключает работу всех устройств с подачи внешнего электропитания на электроснабжение от ДГУ.The block-module with a diesel-electric station ensures the supply of guaranteed power supply to the BVZS, when the external power supply is turned off, the AVR switches the operation of all devices from the external power supply to the power supply from the DGU.

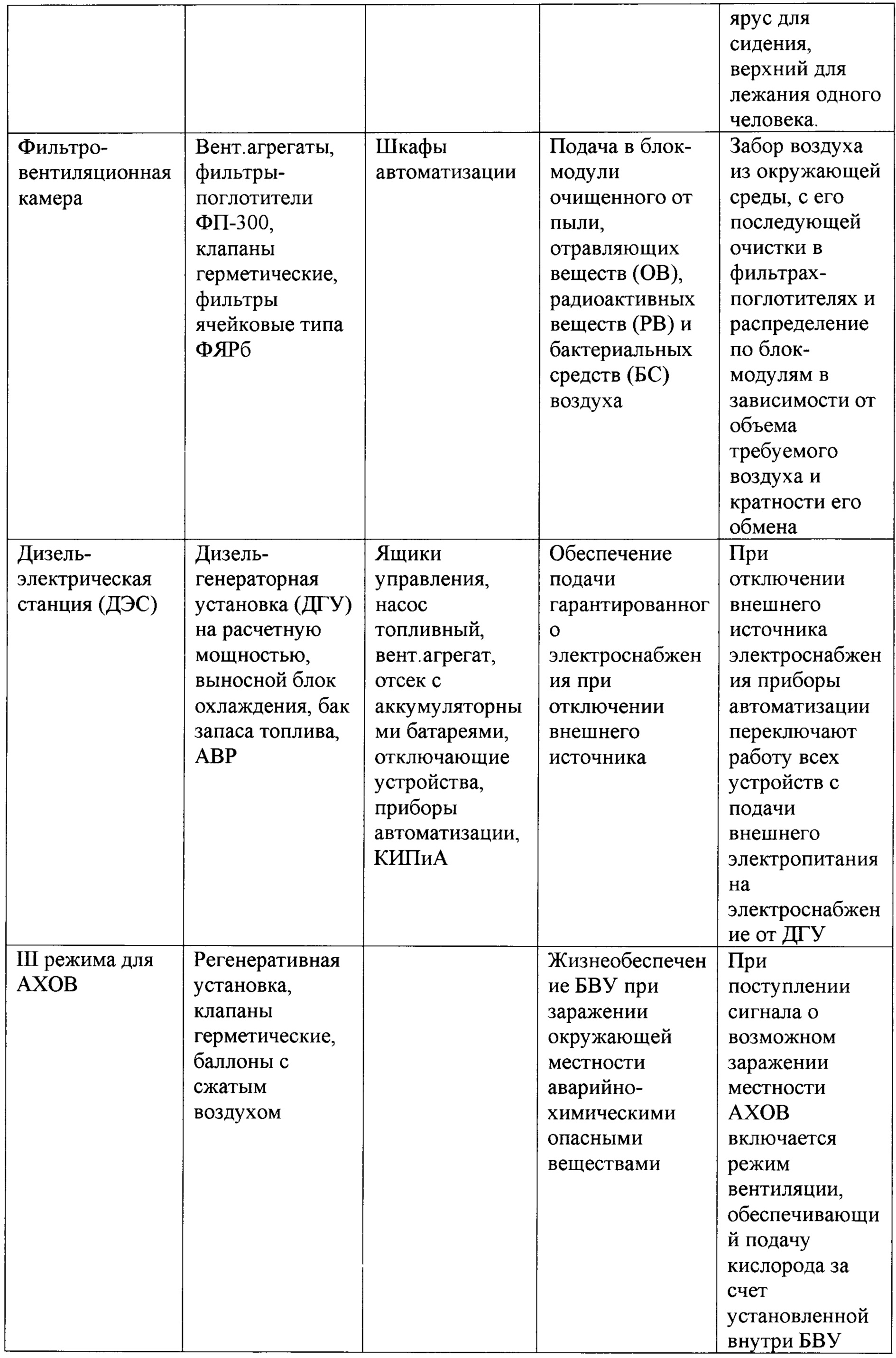

Вспомогательный блок-модуль фильтро-вентиляции комплектуется следующим оборудованием: фильтро-вентиляционная камера, вентиляционные агрегаты, фильтры-поглотители ФП-300, клапаны герметические, фильтры ячейковые типа ФЯРб, шкафы автоматизации.Auxiliary filter-ventilation module is equipped with the following equipment: filter-ventilation chamber, ventilation units, absorber filters FP-300, hermetic valves, cell filters of the FYARb type, automation cabinets.
Блок-модуль фильтро-вентиляции обеспечивает подачу воздуха в БВЗС, очищенного от пыли, отравляющих веществ (ОВ), радиоактивных веществ (РВ) и бактериальных средств (БС).The filter-ventilation block-module provides air supply to the BVZS, purified from dust, toxic substances (S), radioactive substances (RS) and bacterial agents (BS).
Забор воздуха осуществляется из окружающей среды, с его последующей очисткой в фильтрах-поглотителях и распределением по блок-модулям в зависимости от объема требуемого воздуха и кратности воздухообмена.Air intake is carried out from the environment, with its subsequent purification in absorber filters and distribution by block modules, depending on the volume of required air and the air exchange rate.
Блок-модуль аварийного выхода обеспечивает выход укрываемых из БВЗС наружу, является вентилируемым тамбуром. Содержит датчики контроля параметров окружающей среды. При использовании БВЗС для гидротехнических сооружений в зоне возможного затопления при прорыве напорного фронта высота регулируется выхода на поверхность выше отметки затопления.The emergency exit block-module ensures the exit of sheltered from the BVZS to the outside, is a ventilated vestibule. Contains environmental sensors. When using BVZS for hydraulic structures in the zone of possible flooding in case of a breakthrough of the pressure front, the height of the exit to the surface above the flood mark is regulated.

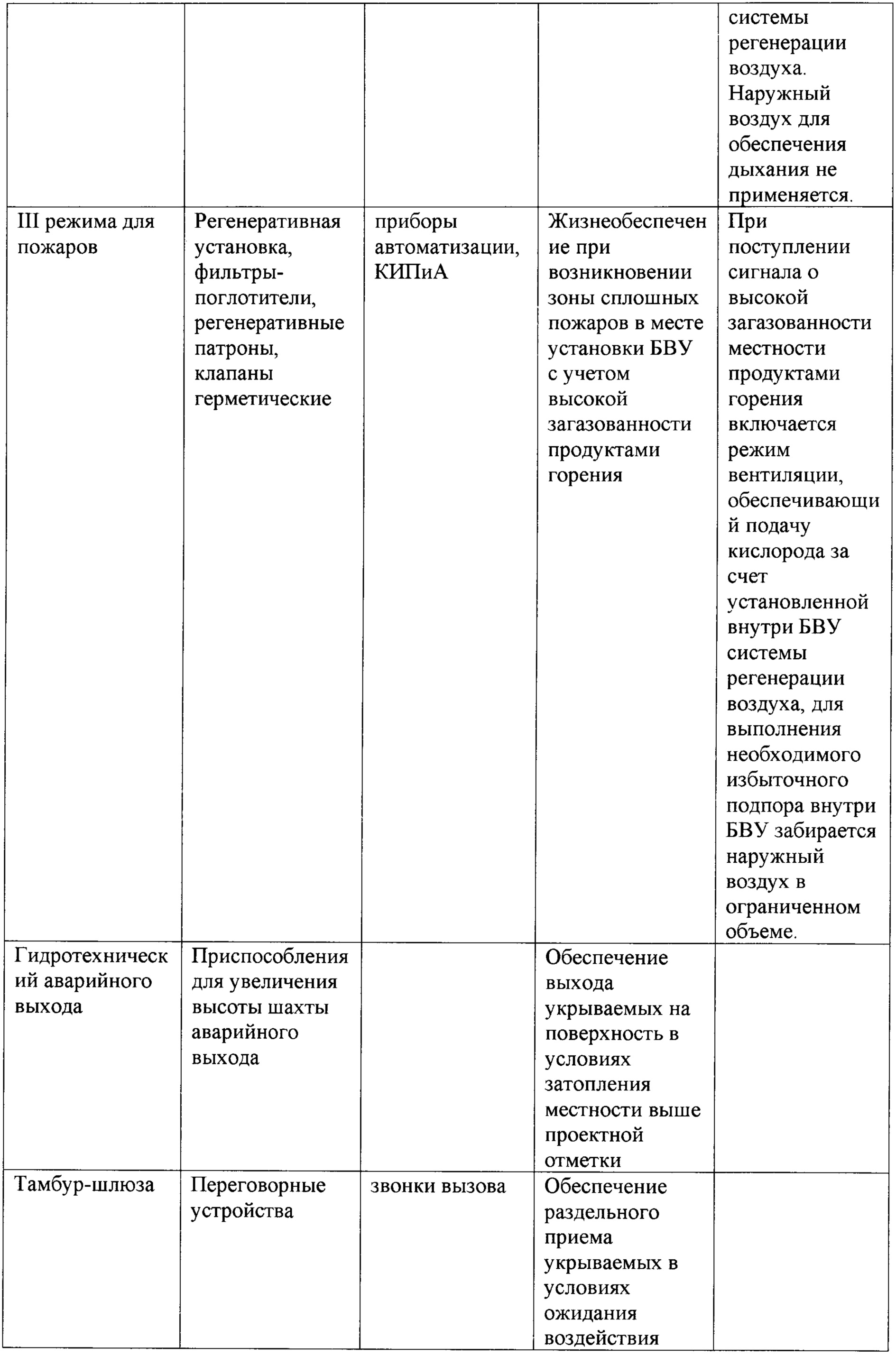

Блок-модуль регенеративный обеспечивает жизнеобеспечение укрываемых в III режиме вентиляции при аварийно-химически опасных веществ (АХОВ) и/или пожарах. В состав блок-модуля регенеративного для работы входят:The regenerative block-module provides life support for those sheltered in ventilation mode III in case of emergency chemically hazardous substances (AHOV) and / or fires. The regenerative block module for operation includes:
- при АХОВ: регенеративная установка, баллоны с запасом воздуха, клапаны герметические, устройство редуцирования и осушки воздуха;- in case of AHOV: regenerative installation, cylinders with air supply, hermetic valves, air reduction and drying device;
- при пожарах: регенеративные установки, фильтры-поглотители типа ФП, ФГ, ФМШ, регенеративные патроны типа РП, воздухоохладители, вентиляционный агрегат.- in case of fires: regenerative installations, absorber filters of the FP, FG, FMSh types, regenerative cartridges of the RP type, air coolers, ventilation unit.
В зависимости от функционального назначения и места расположения БВЗС может дополнительно комплектоваться блок-модулями:Depending on the functional purpose and location of the BVZS, it can be additionally equipped with block modules:
- для гидротехнических сооружений с различной высотой прорыва волны, т.е. при полном затоплении местности до определенной отметки поверхности земли, используется отдельный пристыковывающийся модуль для гидротехнических сооружений, позволяющий выбираться на поверхность выше уровня затопления.- for hydraulic structures with different wave break heights, i.e. in case of complete flooding of the area up to a certain level of the earth's surface, a separate docking module for hydraulic structures is used, which allows you to get to the surface above the flood level.
- для предприятий с аварийно-химическими опасными веществами (АХОВ) (химической промышленности) необходимо использование БВЗС с режимом полной изоляции, при котором не используется наружный воздух, а для предприятий с наличием большого количества пожароопасных веществ (хранения дизельного топлива; при расположении в сплошном лесном массиве) необходимо использование режима частичной изоляции при котором используется очищенный от оксида углерода(СО) наружный воздух, включается режим вентиляции, обеспечивающий подачу кислорода за счет установленной внутри БВЗС системы регенерации воздуха. Наружный воздух для обеспечения дыхания не применяется.- for enterprises with emergency chemical hazardous substances (AHOV) (chemical industry), it is necessary to use the BVZS with a complete isolation mode, which does not use outside air, and for enterprises with the presence of a large amount of flammable substances (storage of diesel fuel; when located in a continuous forest array) it is necessary to use the partial isolation mode, which uses outdoor air purified from carbon monoxide (CO), turns on the ventilation mode, which provides oxygen supply due to the air regeneration system installed inside the BVZS. Outside air for breathing is not used.
- в зонах сплошных пожаров БВЗС комплектуются блок-модулями, содержащими регенеративную установку, фильтры-поглотители, регенеративные патроны, клапаны герметические, приборы автоматизации, контрольно измерительные приборы и автоматику (КИПиА). Для жизнеобеспечения при возникновении в месте пожара установки БВЗС с учетом высокой загазованности продуктами горения, включается режим вентиляции, обеспечивающий подачу кислорода за счет установленной внутри БВЗС системы регенерации воздуха, для выполнения необходимого избыточного подпора внутри БВЗС забирается наружный воздух в ограниченном объеме.- in areas of continuous fires, BVZS are completed with block modules containing a regenerative installation, absorber filters, regenerative cartridges, hermetic valves, automation devices, instrumentation and automation (I&C). For life support, in the event of a fire at the BVZS installation, taking into account the high gas content of combustion products, the ventilation mode is switched on, providing oxygen supply due to the air regeneration system installed inside the BVZS, to perform the necessary excess pressure inside the BVZS, outside air is taken in a limited volume.

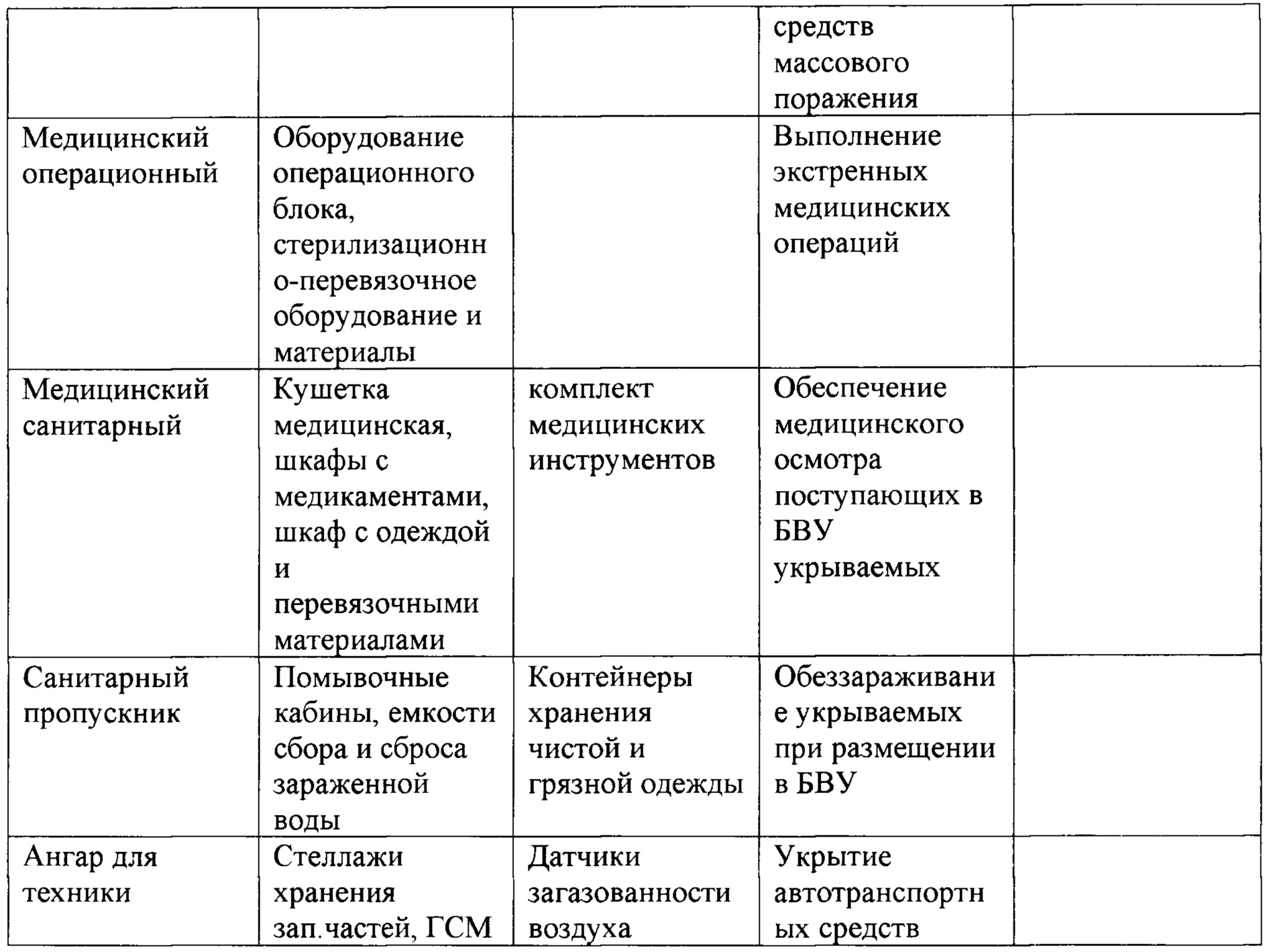

- тамбур-шлюз для обеспечения раздельного приема укрываемых методом шлюзования, комплектуется переговорными устройствами, звонками вызова.- a tambour-gateway to ensure separate reception of those sheltered by the locking method, it is completed with intercoms, call bells.
- медицинский операционный, комплектуется стерилизационно-перевязочным оборудованием, инструментами и материалами для выполнения экстренных медицинских операций.- medical operating room, equipped with sterilization and dressing equipment, tools and materials for performing emergency medical operations.
- медицинский санитарный, комплектуется кушеткой медицинской, шкафами с медикаментами, шкафами с одеждой и перевязочными материалами, комплектом медицинских инструментов для обеспечения медицинского осмотра поступающих людей в БВЗС.- medical sanitary, equipped with a medical couch, cabinets with medicines, cabinets with clothes and dressings, a set of medical instruments to ensure a medical examination of people entering the BVZS.
- санитарный, комплектуется помывочными кабинами, емкостями для сбора и сброса зараженной воды, контейнерами хранения чистой и грязной одежды для возможности проведения обеззараживания укрываемых людей при размещении в БВЗС.- sanitary, equipped with washing cabins, containers for collecting and discharging contaminated water, containers for storing clean and dirty clothes to enable disinfection of sheltered people when placed in the BVZS.
Все блок-модули обеспечивают защиту:All block modules provide protection for:
- от теплового воздействия, и обеспечения тепло- и звукоизоляции используются следующие материалы: вспененный полистирол; панели из пенополиуретана; каучуковое наполнения полостей БВЗС, использование указанных материалов обеспечивает микроклимат в соответствии со сводами правил по жизнеобеспечению и защите.- from thermal impact, and providing heat and sound insulation, the following materials are used: expanded polystyrene; polyurethane foam panels; rubber filling of the BVZS cavities, the use of these materials provides a microclimate in accordance with the codes of practice for life support and protection.
- от фугасного и осколочного действия обычных средств поражения, с учетом проникающей способности, применяется концепция создания композитной (многослойной) защиты в наиболее эффективном сочетании таких материалов, как металлические (стальные) листы, арамидное волокно (кевлар), полимер-композитные вставки в наиболее уязвимых местах;- from the high-explosive and fragmentation effects of conventional weapons, taking into account the penetrating ability, the concept of creating a composite (multilayer) protection is applied in the most effective combination of materials such as metal (steel) sheets, aramid fiber (Kevlar), polymer-composite inserts in the most vulnerable places;
- от радиоактивного излучения и проникающей радиации, действия высоких температур с учетом применения современных конструкционных материалов и технических решений;- from radioactive radiation and penetrating radiation, the effects of high temperatures, taking into account the use of modern structural materials and technical solutions;
- от действия отравляющих веществ (ОВ), радиоактивных веществ (РВ) и бактериальных средств (БС).- from the action of poisonous substances (OS), radioactive substances (RS) and bacterial agents (BS).
Порядок расположения материалов комбинированной защиты, начиная с внешней стороны:The order of arrangement of materials for combined protection, starting from the outside:
• радиационно-стойкое полимерное покрытие, модифицированная цементно-баритовая рентгенозащитная штукатурка наносится на бетонные блоки, также является первым внешним слоем БВУ, необходима для ослабления действия проникающей радиации, защиты последующего слоя от механических воздействий.• radiation-resistant polymer coating, modified cement-barite X-ray protective plaster is applied to concrete blocks, it is also the first outer layer of BVU, it is necessary to weaken the effect of penetrating radiation, to protect the subsequent layer from mechanical influences.
• укрывной слой, гидроизоляция, паро-влагозащита, профилированная мембрана на основе полиэтилена высокой плотности (HPDE) с толщиной полотна: 0,8 мм, паро-влагоизоляционная пленка, предназначена для защиты от воздействия атмосферных осадков и влаги последующих слоев (защита стальных листов от коррозии в результате попадания влаги, защита от набухания арамидных нитей).• covering layer, waterproofing, vapor-moisture protection, profiled membrane based on high-density polyethylene (HPDE) with web thickness: 0.8 mm, vapor-moisture barrier film, designed to protect against the effects of atmospheric precipitation and moisture of subsequent layers (protection of steel sheets from corrosion due to moisture ingress, protection against swelling of aramid yarns).
• четыре слоя арамида (ароматический полиамид), два слоя в продольном и два в поперечном направлении - синтетическое волокно высокой механической и термической прочности с удельной разрывной нагрузкой нити 260 сн/текс и прочностью нити в микропластике 600 кг/мм2, необходимы для защиты от фугасного и осколочного действия боеприпасов.• four layers of aramid (aromatic polyamide), two layers in the longitudinal and two in the transverse direction - a synthetic fiber of high mechanical and thermal strength with a thread breaking load of 260 sn/tex and a thread strength of 600 kg/mm 2 in microplastics, necessary to protect against high-explosive and fragmentation action of ammunition.
• полимер-композитные вставки для защиты от фугасного и осколочного действия боеприпасов.• polymer-composite inserts for protection against high-explosive and fragmentation action of ammunition.
• сталь листовая горячекатаная Ст20 3 мм толщиной с антикоррозионной защитой с заводским двухсторонним (за два слоя, толщина покрытия 0,6 мм по всей длине) силикатно-эмалевым покрытием эмалью МК-5, необходима для защиты от фугасного и осколочного действия боеприпасов• hot-rolled sheet steel St20 3 mm thick with anti-corrosion protection with factory double-sided (in two layers, coating thickness 0.6 mm along the entire length) silicate-enamel coating with MK-5 enamel, necessary for protection against high-explosive and fragmentation action of ammunition
• сэндвич-панели из полиизоцианурат (PIR) с эксцентриковыми замками 200 мм толщиной, звукоизоляционные сендвич-панели для стен и потолка толщиной 42,5 мм, предназначены для создания теплового контура, снижение уровня шума и реверберации внутри БВЗС.• polyisocyanurate (PIR) sandwich panels with 200 mm eccentric locks, soundproof sandwich panels for walls and ceilings 42.5 mm thick, designed to create a thermal circuit, reduce noise and reverberation inside the BVZS.
Дополнительно полимер-композитные вставки из углепластика, устанавливаются в ячейках между стальными контрфорсами и укосами по периметру, обеспечивающими пространственную жесткость металлического каркаса блок-модуля.Additionally, polymer-composite inserts made of carbon fiber are installed in the cells between steel buttresses and slopes around the perimeter, which provide spatial rigidity of the metal frame of the block module.
Использование композитной защиты с нанесением радиационно-стойкого полимерного покрытия методом напыления (в т.ч. полиэтилен) в качестве финишного слоя обеспечивают ослабление проникающей радиации в 1000 раз, что соответствует требованиям свода правил по ЗСГО СП 88.13330.2014.The use of composite protection with the application of a radiation-resistant polymer coating by sputtering (including polyethylene) as a finishing layer ensures the attenuation of penetrating radiation by a factor of 1000, which meets the requirements of the set of rules for ZSGO SP 88.13330.2014.
Также для БВЗС предусматривается его обкладка плитами и блоками железобетонными по периметру для защиты от действия воздушной ударной волны (в том числе при косвенном действии ядерных средств поражения), от местного и общего действий обычных средств поражения (удара и взрыва фугасных боеприпасов), от действия отравляющих веществ (ОВ), радиоактивных веществ (РВ) и бактериальных средств (БС), от действия проникающей радиации.Also, for the BVZS, it is provided for lining it with reinforced concrete slabs and blocks along the perimeter to protect against the action of an air shock wave (including with the indirect action of nuclear weapons), from local and general actions of conventional weapons (impact and explosion of high-explosive ammunition), from the action of poisonous substances (S), radioactive substances (RS) and bacterial agents (BS), from the action of penetrating radiation.
Для соответствия требованиям раздела 7 СП 88.13330.2014 в части обеспечения несущей способности БВЗС его конструкция усилена, после проведения конструктивных расчетов с созданием конечно-элементной модели, дополнительными горизонтальными и вертикальными контрфорсами по периметру и внутри БВЗС.In order to comply with the requirements of Section 7 of SP 88.13330.2014 in terms of ensuring the bearing capacity of the BVZS, its design was strengthened after structural calculations with the creation of a finite element model, additional horizontal and vertical buttresses around the perimeter and inside the BVZS.
Для дополнительной защиты и обеспечения герметичности применяется гидрошпонка внешняя, монтируемая после сборки всех блок-модулей в единое сооружение в неплотности с внешней стороны с зачеканиванием герметика на силиконовой основе.For additional protection and tightness, an external waterstop is used, which is mounted after assembling all the block modules into a single structure in a leaky outer side with a silicone-based sealant caulked.
Для перехода из одного блок-модуля в другой в проемах устанавливаются двери и ставни защитные и защитно-герметические по типовой серии 01.036-1 обеспечивающие защиту от проникающей радиации каждого блок-модуля.To pass from one block-module to another, doors and shutters are installed in the openings, protective and protective-hermetic according to the type series 01.036-1, which provide protection from penetrating radiation of each block-module.
Защита от проникающей радиации с кратностью ослабления более 1000 обеспечивается обвалованием блок-модулей грунтом толщиной 800 мм.Protection against penetrating radiation with an attenuation factor of more than 1000 is provided by covering the block-modules with soil 800 mm thick.
Тепло и звукоизоляция обеспечивается сэндвич-панелями из полиизоцианурат (PIR) с эксцентриковыми замками 200 мм толщиной, звукоизоляционные сендвич-панели для стен и потолка толщиной 42,5 мм.Heat and sound insulation is provided by polyisocyanurate (PIR) sandwich panels with 200 mm thick eccentric locks, soundproof sandwich panels for walls and ceiling 42.5 mm thick.
Блок-модули для обеспечения воздухоснабжения соединяются между собой воздуховодами из труб стальных электростальных марки Ст20 с толщиной стенки 6 мм. Подача воздуха в БВЗС осуществляется из блок-модуля «Фильтро-вентиляционная камера», на каждом воздуховоде устанавливается клапан герметический для возможности регулирования объема подаваемого воздуха и его отсечения, в случае необходимости.Block modules for providing air supply are interconnected by air ducts made of steel electric steel pipes of the St20 grade with a wall thickness of 6 mm. Air supply to the BVZS is carried out from the block-module "Filter-ventilation chamber", a hermetic valve is installed on each air duct to be able to regulate the volume of supplied air and cut it off, if necessary.
Электропроводка внутри каждого из блок-модулей прокладывается до контура со специально установленной герметичной кабельной муфтой с поворотной фиксацией кабеля. Кабельные ввода имеют водонепроницаемое исполнение. Соединение выполняется промышленными разъемами (3P+N+E IP66/IP67 32А 6h 346-415 VAC).The electrical wiring inside each of the block modules is laid to the circuit with a specially installed sealed cable gland with a swivel cable fixation. The cable glands are waterproof. The connection is made with industrial connectors (3P+N+E IP66/IP67 32A 6h 346-415 VAC).
Блок-модули поставляются в полной заводской готовности. На объекте подготавливается площадка для установки сооружения, предусматриваются железобетонные изделия и требуемый объем грунта. Стыковка блок-модулей между собой осуществляется с помощью крана стрелового типа. Соединяются по горизонтали блок-модули с помощью четырехкратных шипов для штабелирования (см. фиг. 1, фиг. 2).Block modules are delivered in full factory readiness. A site is being prepared at the facility for the installation of the structure, reinforced concrete products and the required volume of soil are provided. Docking of block-modules is carried out with the help of a jib-type crane. Block modules are connected horizontally with the help of four stacking spikes (see Fig. 1, Fig. 2).
Четырехкратные шипы содержат промежуточную пластину 1 и конусы 2. Верхние и нижние конусы должны удерживать соединенные блок-модули от горизонтальных перемещений. Промежуточная пластина служит для крепления блок-модулей друг к другу.Quadruple spikes contain an
Таким образом, в БВЗС учтены требования (раздела 7 СП 88.13330.2014) по созданию ограждающих и несущих конструкций БВЗС с учетом расчета на особые сочетания нагрузок, состоящие из постоянных, длительных, кратковременных и одной из особых нагрузок: динамической от избыточного давления воздушной ударной волны.Thus, the BVZS takes into account the requirements (Section 7 of SP 88.13330.2014) for the creation of enclosing and supporting structures of the BVZS, taking into account the calculation for special combinations of loads consisting of permanent, long-term, short-term and one of the special loads: dynamic from overpressure of an air shock wave .
За счет применения современных систем моделирования на базе специализированного программного обеспечения, композитных технологий данная характеристика БВЗС соответствует требуемому уровню защищенности.Due to the use of modern modeling systems based on specialized software, composite technologies, this characteristic of the BVZS meets the required level of security.
Claims (17)
Publications (1)
| Publication Number | Publication Date |
|---|---|
| RU2778360C1 true RU2778360C1 (en) | 2022-08-17 |
Family
ID=
Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US2691291A (en) * | 1949-08-02 | 1954-10-12 | Henderson Albert | Building of precast concrete segments |
| RU2289007C1 (en) * | 2005-05-11 | 2006-12-10 | Открытое акционерное общество "Электростальский химико-механический завод" (ОАО "ЭХМЗ") | Multi-functional modular type universal device for collective protection |
| RU2526076C1 (en) * | 2013-05-13 | 2014-08-20 | Владимир Павлович ЛИСЯНСКИЙ | Field collapsible fortification structure |
| RU2634320C1 (en) * | 2016-06-22 | 2017-10-25 | Российская Федерация, от имени которой выступает Министерство Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий | Civil defence shelter of block-modular type of full factory readiness |
| WO2020056276A1 (en) * | 2018-09-13 | 2020-03-19 | Baker Engineering & Risk Consultants, Inc. | Fragment-, overpressure-, radiation-, and toxic-resistant emergency safety shelter |
| RU2751172C1 (en) * | 2020-10-06 | 2021-07-09 | Федеральное государственное казённое военное образовательное учреждение высшего образования "Военная академия материально-технического обеспечения имени генерала армии А.В. Хрулева" Министерства обороны Российской Федерации | Field collapsible modular fortification |
Patent Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US2691291A (en) * | 1949-08-02 | 1954-10-12 | Henderson Albert | Building of precast concrete segments |
| RU2289007C1 (en) * | 2005-05-11 | 2006-12-10 | Открытое акционерное общество "Электростальский химико-механический завод" (ОАО "ЭХМЗ") | Multi-functional modular type universal device for collective protection |
| RU2526076C1 (en) * | 2013-05-13 | 2014-08-20 | Владимир Павлович ЛИСЯНСКИЙ | Field collapsible fortification structure |
| RU2634320C1 (en) * | 2016-06-22 | 2017-10-25 | Российская Федерация, от имени которой выступает Министерство Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий | Civil defence shelter of block-modular type of full factory readiness |
| WO2020056276A1 (en) * | 2018-09-13 | 2020-03-19 | Baker Engineering & Risk Consultants, Inc. | Fragment-, overpressure-, radiation-, and toxic-resistant emergency safety shelter |
| RU2751172C1 (en) * | 2020-10-06 | 2021-07-09 | Федеральное государственное казённое военное образовательное учреждение высшего образования "Военная академия материально-технического обеспечения имени генерала армии А.В. Хрулева" Министерства обороны Российской Федерации | Field collapsible modular fortification |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US8109043B2 (en) | Secure data center having redundant cooling and blast protection for protecting computer servers by the positioning of air handling units, fiber optic cable and a fire suppressiion system | |
| US20220251864A1 (en) | Fragment-, overpressure-, radiation-, and toxic-resistant emergency safety shelter | |
| US20190376277A1 (en) | Semi-mobile self-standing building superstructure with self-insulating electricity accumulating evacuated volume | |
| JP2024544464A (en) | Underground shelter with air intake system | |
| JP2838790B2 (en) | Evacuation shelter for tsunami and fire during the earthquake | |
| CN112007294B (en) | Escape fireproof safety cabinet | |
| RU2778360C1 (en) | Prefabricated protective structure of civil defense | |
| JPS6247277B2 (en) | ||
| US20250032965A1 (en) | Membrane frame | |
| CN105201258A (en) | Movable modularized antiaircraft, explosion-proof, and anti-nucleation bio-protection unit cabin | |
| Baryłka et al. | Material and construction solutions in the construction of civil defence shelters | |
| CN206397238U (en) | A kind of removable room of antidetonation fire prevention | |
| RU2619577C2 (en) | Personnel collective rescue station | |
| JP3238041U (en) | Disaster prevention underground shelter | |
| DK181788B1 (en) | REBUILTABLE APARTMENT SYSTEM | |
| RU2634320C1 (en) | Civil defence shelter of block-modular type of full factory readiness | |
| CN219887702U (en) | Assembled civil air defense ground fort | |
| NO20180399A1 (en) | Housing system consisting of several floors with ISO containers. | |
| CN218437516U (en) | Prefabricated house with thermal-insulated function | |
| Masuda et al. | Construction Technology Used for New Annex of Tatebayashi System Center | |
| CN208396056U (en) | The wall body structure in novel modularized house | |
| JP2019203336A (en) | Multipurpose disaster preventive and defensive facility | |
| EP4678853A1 (en) | Civil protection shelter | |
| Tokar et al. | Olena Filonenko | |
| Гарбуз et al. | SHELTER OF THE POPULATION IN PROTECTIVE BUILDINGS: TYPES, STORAGE, RESIDENCE RULES. |
