Description

Предлагаемая полезная модель относится к технике безопасности при работах на высотных объектах, закрытых емкостях и может быть использована в отраслях народного хозяйства, где требуется страховка от падения людей, работающих на высоте, в частности в промышленном альпинизме.

Известны страховочные карабины, содержащие силовую скобу с крюками и спинкой и замыкающее звено с защелкой.

Известные устройства описаны в каталоге МАММЦТ, 1989, стр. 32, № 8000 и т. д.

Однако их конструкция подраз мевает резьбовую фиксацию замка на скобе, которая усложняет использование карабина, уменьшая его надежность.

Известна конструкция карабина, выбранная в качестве прототипа, содержащая силовую скобу с крюками и спинкой и замыкающее звено с защелкой, (а. с. СССР № 1007687 по кл. А 63 В 29/02). Такой карабин обладает более низким пределом прочности по сравнению с заявдиемым при использовании одинаковых материалов. Его удобное открывание и закрывание возможно только правой рукой. При ослаблении или поломке одной из пружин в защелке, возникает необходимость полной разборки карабина.

Целью предлагаемой полезной модели является увеличение предельно допустимой нагрузки карабина, повышения удобства пользования, запирания и надежности.

Указанная цель достигается тем, что в карабине, содержащем силовую скобу с крюками и спинкой, и замыкающее звено с защелкой, конструкция силовой скобы имеет изгиб и разбита на две составляющие, образуя угол а, что позволяет распределить нагрузку в точках приложения усилия за счет уменьшения плеча и разделения вектора данной нагрузки на две составляющие, что дает возможность увеличения запаса прочности карабина.

Кроме того, наличие изгиба позволяет увеличить раскрытие зева карабина при сохранении его габаритных размеров, при вьгоедении упора из зацепления со скобой обеспечить плавное раскрытие карабина. А также позволяет снизить динамическую нагрузку на скобу в момент рывка при падении страхуемого. При динамической нагрузке изогнутая спинка карабина разгибается в прямую линию.

Защелка карабина снабжена упором, имеющим специальную выемку, позволяющую более плотно прилегать упору к силовой скобе и расположенным к силовой скобе под углом 90 градусов, благодаря чему исключается самопроизвольное раскрытие карабина в момент эксплуатации. Защелка карабина снабжена пружиной, которую в случае неисправности можно быстро заменить без вмешательства в конструкцию карабина.

Таким образом, конструкция запорного устройства такова, что позволяет легко открывать карабин, обеспечивает его автоматическое запирание, исключает его самооткрывание при эксплуатации.

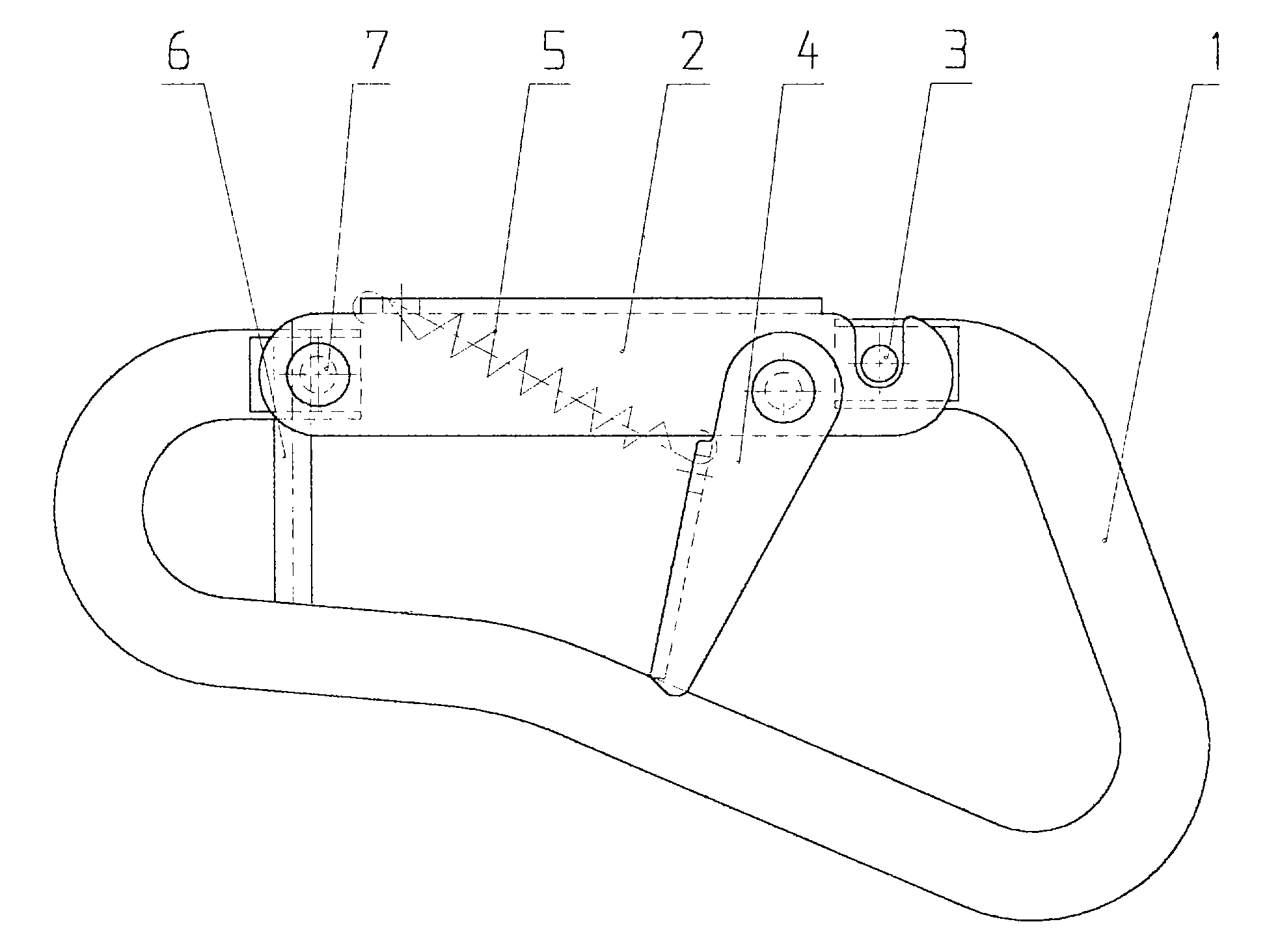

На фиг. 1 изображен карабин в закрытом положении; на фиг. 2 - то же, в открытом положении; на фиг. 3 - сечение А-А на фиг. 1.

Карабин содержит силовую скобу 1; шарнирно соединенное с одним из концов скобы 1 замыкающее звено с защелкой 2 , на конце которой расположен зап1фающий крюк, зацепляющийся за ось 3. Защелка 2 снабжена упором 4 и прзокиной растяжения 5. На силовой скобе 1 установлен фиксатор фала 6. Соединение силовой скобы и замыкающего звена осуществляется посредством заклепки 7.

Устройство работает следующим образом. Открьггае. карабина производится путем нажатия большим пальцем руки на упор 5 с внутренней стороны и последующим нажатием средним и указательным пальцами на защелку 2 с внешней стороны внутрь карабина. Возврат в исходное положение ос)тцествляется автоматически.

Предлагаемая конструкция карабина позволяет увеличить запас прочности, повысить удобство его использования и надежность.

Claims (1)

1. Карабин, содержащий силовую скобу с крюками и спинкой, замыкающее звено с защелкой, отличающийся тем, что, с целью увеличения предельно допустимой нагрузки карабина, повышения удобства пользования, запирания и надежности, конструкция силовой скобы выполнена с изгибом, образуя угол α, а защелка карабина снабжена упором со специальной выемкой, расположенным под углом 90^o к силовой скобе.
