RU21206U1

RU21206U1 - SOUND PANEL

Info

Publication number: RU21206U1
Application number: RU2000132950/20U
Authority: RU
Inventors: Г.М. Авилова; В.Ю. Мачнев
Original assignee: Государственное унитарное предприятие "Акустический институт им. акад. Н.Н. Андреева"
Priority date: 2000-12-29
Filing date: 2000-12-29
Publication date: 2001-12-27

Abstract

1. Звукоизолирующая панель, выполненная из металла, в котором расположены перегородки с полостями между ними, отличающаяся тем, что панель выполнена из пористого материала с внутренними полостями в виде сфероподобной и/или сфероидальной формы, линейные размеры соседних полостей различны, а совокупность различных размеров полостей выполнена в виде повторяющихся блоков.2. Звукоизолирующая панель по п.1, отличающаяся тем, что она выполнена из пеноалюминия с пористостью не менее 60%, а отношение толщины панели к ее длине лежит в пределах от 0,01 до 0,1.3. Звукоизолирующая панель по п.1 или 2, отличающаяся тем, что она укреплена в жесткой раме.4. Звукоизолирующая панель по любому из пп.1-3, отличающаяся тем, что на одну или обе ее поверхности нанесен слой вязкоупругого материала, отношение толщины которого к толщине панели лежит в пределах от 0,1 до 2,0.5. Звукоизолирующая панель по п.1, или 2, или 3, или 4, отличающаяся тем, что на одну или обе поверхности панели нанесен защитный декоративный слой.1. A soundproofing panel made of metal, in which partitions with cavities between them are located, characterized in that the panel is made of a porous material with internal cavities in the form of a spherical and / or spheroidal shape, the linear dimensions of adjacent cavities are different, and a combination of different cavity sizes made in the form of repeating blocks. 2. The soundproofing panel according to claim 1, characterized in that it is made of foam aluminum with a porosity of at least 60%, and the ratio of the thickness of the panel to its length lies in the range from 0.01 to 0.1.3. The soundproofing panel according to claim 1 or 2, characterized in that it is mounted in a rigid frame. A soundproofing panel according to any one of claims 1 to 3, characterized in that a layer of viscoelastic material is applied to one or both of its surfaces, the ratio of the thickness of which to the thickness of the panel is in the range from 0.1 to 2.0.5. The soundproofing panel according to claim 1, or 2, or 3, or 4, characterized in that a protective decorative layer is applied to one or both surfaces of the panel.

Description

Звукопоглощающая панельSound absorbing panel

Полезная модель относится к шумозащитным огражде1гаям, предназначенным для снижения шума в жилых и производственных помещениях, на служебных территориях, в мапшно - вагоно автомобиле - тракторо - и судостроении и т.п.The utility model relates to noise barriers designed to reduce noise in residential and industrial premises, in office areas, in a map-car car, tractor-and shipbuilding, etc.

Плоские панели ограждений при ограниченной массе имеют малую звукоизолящпо в области низких частот.Flat panels of fencing with limited weight have a low sound insulation in the low frequency region.

Известно устройство для защиты от транспортных и промышленных шумов, содержащее раму с закрепленными на ней наклонными ребрами, рама выполнена с поперечинами (Авторское свидетельство СССР № 787589, МПК: Е04 В 1/82, 1980 г.).A device for protection against traffic and industrial noise, containing a frame with mounted on it with inclined ribs, the frame is made with cross members (USSR Author's Certificate No. 787589, IPC: E04 B 1/82, 1980).

Педостатком такого устройства является сложность определения оптимальных параметров дискретно расположенных жестких металлических ребер на панели и невысокая эффективность шумозапщты с помощью такой панели.A disadvantage of such a device is the difficulty in determining the optimal parameters of discrete hard metal edges located on the panel and the low noise reduction efficiency using such a panel.

Известно устройство, содержащее металлическую панель с расположенными на ней ребрами а виде стрингеров и шпангоутов, разделяющих панель на множество ячеек (Боголепов И.И. промышленная изолящш, Л. Судостроение. 1986г. с. 189-197).A device is known that contains a metal panel with ribs located on it in the form of stringers and frames dividing the panel into many cells (Bogolepov I.I. industrial isolation, L. Shipbuilding. 1986. S. 189-197).

Недостатком такой панели является сложность изготовления и ее громоздкость, а также практическое отсутствие звукоизоляции в области низких частот.The disadvantage of this panel is the complexity of manufacture and its bulkiness, as well as the practical lack of sound insulation in the low-frequency region.

Известна звукоизолирующая панель, выполненная из полых труб, соединенных между собой по образующей (Авторское свидетельство СССР № 1574751, МПК : Е04 В 1/82, 1982г.)Known soundproofing panel made of hollow pipes interconnected to form (USSR Author's Certificate No. 1574751, IPC: E04 B 1/82, 1982)

.. , „I,. iKii illll |1Ш IHIII.., „I ,. iKii illll | 1SH IHIII

E04 В 1/82 GlOKll/00 E04 V 1/82 GlOKll / 00

Недостатком такой панели является сложность изготовления и большие габариты. Известна также звукоизолирующая панель, выполненная из металла, внутри которого расположены плоские перегородки. Структура такого металла похожа на соты. (Боголепов И.И. Промышленная звукоизоляция, Л. Судостроение, 1986г. с.197206, прототип).The disadvantage of this panel is the complexity of manufacture and large dimensions. Also known is a soundproofing panel made of metal, inside of which there are flat partitions. The structure of such a metal is similar to a honeycomb. (Bogolepov I.I. Industrial soundproofing, L. Shipbuilding, 1986, p.197206, prototype).

Недостатком такой панели является узкая область низких частот, где наблюдается звукоизоляция, сложность изготовления панели.The disadvantage of such a panel is a narrow low-frequency region where sound insulation is observed, the complexity of manufacturing the panel.

Данная полезная модель устраняет недостатки аналогов и прототипа.This utility model eliminates the disadvantages of analogues and prototype.

Техническим результатом данноой полезной модели является упрощение конструкции панели, упрощение технологии изготовления, повышение звукоизоляции в области низких частот.The technical result of this utility model is to simplify the design of the panel, simplify manufacturing techniques, increase sound insulation in the low-frequency region.

Технический результат достигается тем, что звукоизолирующая панель, выполненная из металла, в котором расположены перегородки, с полостями между ними, панель выполнена из пористого материала, с внутренними полостями в виде сфероподобной и/или сфероидальной формы, линейные размеры соседних полостей различны, а совокупности различных размеров полостей выполпены в виде повторяющихся блоков, звукоизолирующая панель выполнена из пеноалюминия с пористостью не менее 60%, а отношение ТОЛЩРШЫ панели к ее длине лежит в пределах от 0,01 до 0,1.,звукоизолирующая панель укреплена в жесткой раме, на одну или обе ее поверхности нанесен слой вязко-упругого материала, отнощепие толщины которого к толщине панели лежит в пределах от 0.1 до 2.0, на одну или обе поверхности панели нанесен защитный, декоративный слой..The technical result is achieved by the fact that the soundproofing panel made of metal, in which the partitions are located, with cavities between them, the panel is made of porous material, with internal cavities in the form of a sphere-like and / or spheroidal shape, the linear dimensions of the adjacent cavities are different, and the combination of different the dimensions of the cavities are made in the form of repeating blocks, the soundproofing panel is made of foam aluminum with a porosity of at least 60%, and the ratio of the thickness of the panel to its length ranges from 0.01 to 0.1., sound oliruyuschaya reinforced panel in a rigid frame, on one or both surfaces thereof a layer of visco-elastic material which otnoschepie thickness to the thickness of the panel lies in the range from 0.1 to 2.0, on one or both surfaces coated protective panel, the decorative layer ..

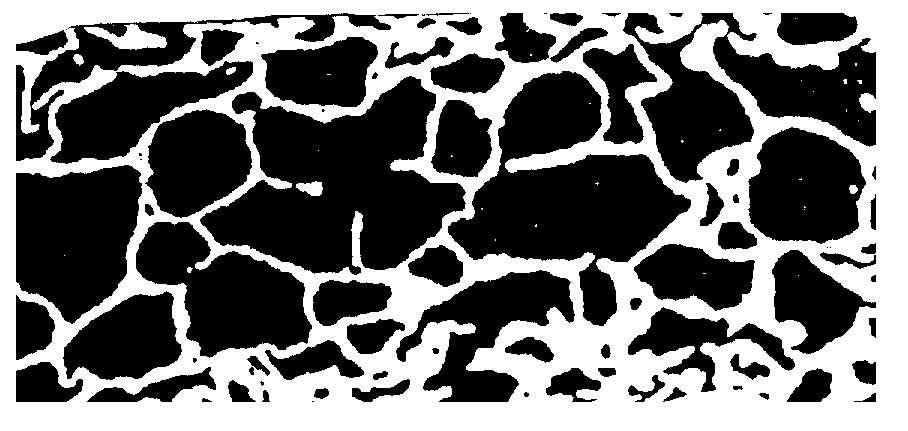

фиг.1 представлен элемент поперечного сечения панелн, выполненной на основе пеноалюминня. На фиг.2 представлены значения звукоизоляции в области ьшзких частот. Кривая, обозначенная кружочками, соответствует панели из неноалюминия с пористостью 85%, при толщрше 18мм, с размерами 0,5 на 1,0 метра. Кривая, обозначенная звездочками, соответствует панели, выполненной на основе пеноалюминия, с пористостью 70%, при толщине 9,0мм, с размерами 0,5 на 0,7 м. Обе панели расположены жесткой раме. Панель работает следующим образом.figure 1 presents the element of the cross section of the panel made on the basis of foam. Figure 2 presents the values of sound insulation in the field of low frequencies. The curve indicated by circles corresponds to a non-aluminum panel with a porosity of 85%, with a thickness of 18 mm, with dimensions of 0.5 to 1.0 meters. The curve marked with asterisks corresponds to a panel made on the basis of foam aluminum, with a porosity of 70%, with a thickness of 9.0 mm, with dimensions of 0.5 by 0.7 m. Both panels are located in a rigid frame. The panel works as follows.

Падающая на панель звуковая волна разделяется на отраженную, поглощенную на поверхности в слое панели, и прощедшую через панель. При уменьщении величины прощедщей звуковой волны звукоизоляция возрастает. Поэтому панели со пористостью меньщей 60%не эффективны с точки зрения звукоизоляции, т.к. в таких панелях число пор мало и их наличие практически не сказывается и на жесткости (увеличение сопротивления) и на внутренних потерях, при пористости свыще 85% панель становится хрупкой. Соотнощение линейных размеров при больщой толщине панели, например, 70мм даже при самой высокой пористости достигают 30 кг/кв.м. При толщине панели порядка 7-10 мм эффект звукоизоляции проявляется лшпь в области инфразвука.The sound wave incident on the panel is divided into reflected, absorbed on the surface in the panel layer, and forgiven through the panel. With a decrease in the value of the forgiving sound wave, the sound insulation increases. Therefore, panels with a porosity of less than 60% are not effective in terms of sound insulation, because in such panels, the number of pores is small and their presence has practically no effect on stiffness (increase in resistance) or internal losses, with porosity over 85% the panel becomes brittle. Correlation of linear dimensions with a large panel thickness, for example, 70 mm, even at the highest porosity reaches 30 kg / sq.m. With a panel thickness of about 7-10 mm, the sound insulation effect is manifested only in the field of infrasound.

При указанной совокупности признаков панели происходит увеличение сопротивления звуковой волне, обусловленное наличием внутренних перегородок сфероподобной формы. Возрастает сопротивление обусловленное сопротивлением сжатию газа, находящегося во внутренних полостях, увеличивается затухание звуковой волны при ее прохождении в пористом металле и в вязкоупругом слое. Этот слой выполняют поливинилацетата.With this set of features of the panel, an increase in the resistance to the sound wave occurs due to the presence of internal spherical-shaped partitions. The resistance due to the compression resistance of the gas located in the internal cavities increases, the attenuation of the sound wave during its passage in the porous metal and in the viscoelastic layer increases. This layer is made of polyvinyl acetate.

поливинилхлорида и полиэтилена. Закрепление панели в жесткой раме увеличивает отражение звуковой волны. Нанесение на обе поверхности панели защитного, декоративного слоя еще увеличивает эффект отражения звуковой волны, предотвращает возможность повреждения алюминиевых перегородок. Этот слой может быть выполнен из дерева, жесткой пластмассы, металлической фольги.polyvinyl chloride and polyethylene. Fixing the panel in a rigid frame increases the reflection of the sound wave. Applying a protective, decorative layer on both surfaces of the panel further increases the effect of reflection of the sound wave, prevents the possibility of damage to aluminum partitions. This layer can be made of wood, hard plastic, metal foil.

Claims

1. A soundproofing panel made of metal, in which partitions with cavities between them are located, characterized in that the panel is made of a porous material with internal cavities in the form of a spherical and / or spheroidal shape, the linear dimensions of adjacent cavities are different, and a combination of different cavity sizes made in the form of repeating blocks.

2. The soundproofing panel according to claim 1, characterized in that it is made of foam aluminum with a porosity of at least 60%, and the ratio of the thickness of the panel to its length lies in the range from 0.01 to 0.1.

3. The soundproofing panel according to claim 1 or 2, characterized in that it is mounted in a rigid frame.

4. Soundproofing panel according to any one of claims 1 to 3, characterized in that a layer of viscoelastic material is applied to one or both of its surfaces, the ratio of the thickness of which to the thickness of the panel is in the range from 0.1 to 2.0.

5. The soundproofing panel according to claim 1, or 2, or 3, or 4, characterized in that a protective decorative layer is applied to one or both surfaces of the panel.
