Abstract

1. Устройство для монтажа подвесного осветительного прибора на натяжной потолок, выполненное из пластмассы, содержащее на крепежной стороне узлы для крепления к основному потолку, а на внешней монтажной поверхности гнезда крепления для подвесного осветительного прибора, отличающееся тем, что выполнено в виде звезды произвольной формы с лучами, снабжено ребрами жесткости на его крепежной стороне, при этом ребро жесткости лучей расположено по наружному периметру устройства вдоль границы его лучей на некотором расстоянии от их края, хотя бы по одному сопряженному с узлом крепления к основному потолку ребру жесткости расположено вдоль каждого луча устройства от его центра к периферии, дополнительное ребро жесткости расположено вдоль внутреннего периметра устройства вплотную к его краю, хотя бы некоторые ребра соединены в средней части устройства ребром, контур которого подобен контуру ребра на его внутреннем периметре, устройство дополнительно содержит хотя бы одно монтажное отверстие для установки осветительного прибора, хотя бы некоторые гнезда крепления для подвесного осветительного прибора на монтажной стороне устройства совмещены с ребрами жесткости на крепежной стороне устройства и размещены в пределах узлов для крепления к основному потолку, на каждой стороне устройства выполнены хотя бы два узла крепления с группой гнезд крепления в каждом узле.2. Устройство для монтажа подвесного осветительного прибора на натяжной потолок по п. 1, отличающееся тем, что наружная грань монтажной поверхности закруглена.3. Устройство для монтажа подвесного осветительного прибора на натяжной потолок по п. 1, отличающееся тем, что на

Description

Устройство относится к области строительства, эксплуатации и ремонта строительных сооружений и может быть использовано для монтажа подвесного осветительного прибора на опоры, укрытые натяжными конструкциями в виде натяжных потолков и/или стен, например, для монтажа одиночных светильников и потолочных люстр.

Известно устройство для монтажа подвесного осветительного прибора на натяжной потолок, описанное в сети Интернет по адресу: http://remontmechty.ru/otdelka-kvartiry/pototok/osveshheme/lyustry-dlya-natyazhnogo-potolka-kak-ustanovit, содержащее выполненную из дерева или фанеры монтажную пластину и Г-образные металлические крепления, одним концом закрепленные к основному потолку, а другим к тыльной стороне монтажной пластины. Данное устройство изготавливают индивидуально для установки каждого осветительного прибора. Изготовление монтажной пластины из дерева или фанеры трудоемко и требует тщательной конечной обработки ее краев для устранения неровностей и заусенцев, т.к. необработанные края пластины могут испортить и повредить полотно натяжного потолка. Отсутствие на описанном устройстве гнезд крепления планок подвесного осветительного прибора предполагает необходимость размечать и сверлить такие гнезда «по месту», что сопряжено с риском повреждения полотна натяжного потолка.

Наиболее близким по технической сути к заявленному решению является устройство для монтажа подвесного осветительного прибора на натяжной потолок, содержащее внешнюю монтажную поверхность и узлы крепления к основному потолку. Устройство выполнено из пластмассы в форме диска с загнутыми по внешнему периметру краями. На внешней монтажной поверхности диска симметрично относительно его оси выполнены в виде радиально направленных рядов отверстий гнезда крепления планки подвесного осветительного прибора; на поверхности диска выполнено кольцеобразное углубление, в полости которого расположены перемычки, соединяющие его боковые стенки. На перемычках расположены гнезда крепления планки подвесного осветительного прибора. Узлы крепления к основному потолку на внутренней поверхности диска выполнены в виде трубчатых выступов. В центре диска выполнено отверстие, в котором расположена крестообразная перемычка для подвеса на крюк, к примеру, люстры. Устройство выполнено из полипропилена, (патент РФ на полезную модель 121901, дата публикации 10/12/2012).

Задачей технического решения является создание технологичного в изготовлении унифицированного устройства, надежного и безопасного в течение срока эксплуатации и позволяющего с минимальным риском повреждения декоративных поверхностей монтировать на натяжной потолок или затянутые стены и использовать на них приборы. Такими приборами может быть как подвесное, так и встраиваемое, в том числе осветительное, или информационное, или контрольное оборудование. Кроме того, задачей технического решения является расширения арсенала технических средств указанного назначения.

Поставленная задача решена за счет того, что устройство для монтажа подвесного осветительного прибора на натяжной потолок, выполненное из пластмассы, содержащее на крепежной стороне узлы для крепления к основному потолку, а на внешней монтажной поверхности гнезда крепления для подвесного осветительного прибора, в соответствии с предложенным решением, выполнено в виде звезды произвольной формы с лучами и снабжено ребрами жесткости на его крепежной стороне. При этом ребро жесткости лучей расположено по наружному периметру устройства вдоль границы его лучей на некотором расстоянии от их края. Хотя бы по одному сопряженному с узлом крепления к основному потолку ребру жесткости расположено вдоль каждого луча устройства от его центра к периферии, а дополнительное ребро жесткости расположено вдоль внутреннего периметра устройства вплотную к его краю, при этом хотя бы некоторые ребра соединены в средней части устройства ребром, контур которого подобен контуру ребра на его внутреннем периметре. Устройство дополнительно содержит хотя бы одно монтажное отверстие для установки осветительного прибора. Хотя бы некоторые гнезда крепления для подвесного осветительного прибора на монтажной стороне устройства совмещены с ребрами жесткости на крепежной стороне устройства и размещены в пределах узлов для крепления к основному потолку. На каждой стороне устройства выполнены хотя бы по два узла крепления с группой гнезд крепления в каждом узле.

Предусмотрено, что наружная грань монтажной поверхности может быть либо закруглена, либо снабжена фаской.

Удобно, что хотя бы часть гнезд крепления может быть выполнена в виде сквозных отверстий, открытых в стороны обеих поверхностей устройства. Некоторая их часть может быть глухими, открытыми в сторону одной из его поверхностей. Наконец, хотя бы часть гнезд только обозначена. Допустимо, что местоположение хотя бы некоторых гнезд совпадает с ребрами жесткости, расположенными на противоположной поверхности.

Радиально направленные от центра к периферии ребра жесткости лучей выполнены прямолинейными, а некоторые их них могут быть выполнены изогнутыми в плане.

Для решения поставленных задач устройство может содержать площадку в виде звезды не только с тремя или четырьмя лучами равной длины или ширины. Количество лучей, их линейные размеры и конфигурация могут быть совершенно произвольными.

Предложенная конструкция устройства позволяет легко и удобно разместить подвесные светильники на закрытых натяжными потолками опорах. Эта же конструкция годится для установки практически любого оборудования, сходного со светильниками по весо-габаритным характеристикам, в том числе такого, которое требует подведения к оборудованию специального кабеля. К примеру, это может быть электрический кабель для светильников, а также информационный кабель для декоративных мобильных световых (цветомузыкальных) устройств, включая приспособления для передачи звука или изображения.

Таким же образом можно закрепить на верхнем уровне помещения и другие устройства, предусмотрев постоянную либо временную их установку. Очевидно, что в качестве опор могут выступать не только основные потолки и балки перекрытий. Это могут быть также арки, порталы, наклонные, вертикальные стены и перегородки, а также специально возведенные каркасы, укрытые плоскими либо пространственными натяжными мембранами.

Нет никакого различия, что подвешено на опоре: светильник в виде люстры, или экран домашнего кинотеатра с боковыми колонками, или телевизор, или планшет, или фоторамка.

Наконец, к устройству для монтажа может быть подвешен и присоединен непосредственно сам светильник, так и полка или иной подвес для его закрепления.

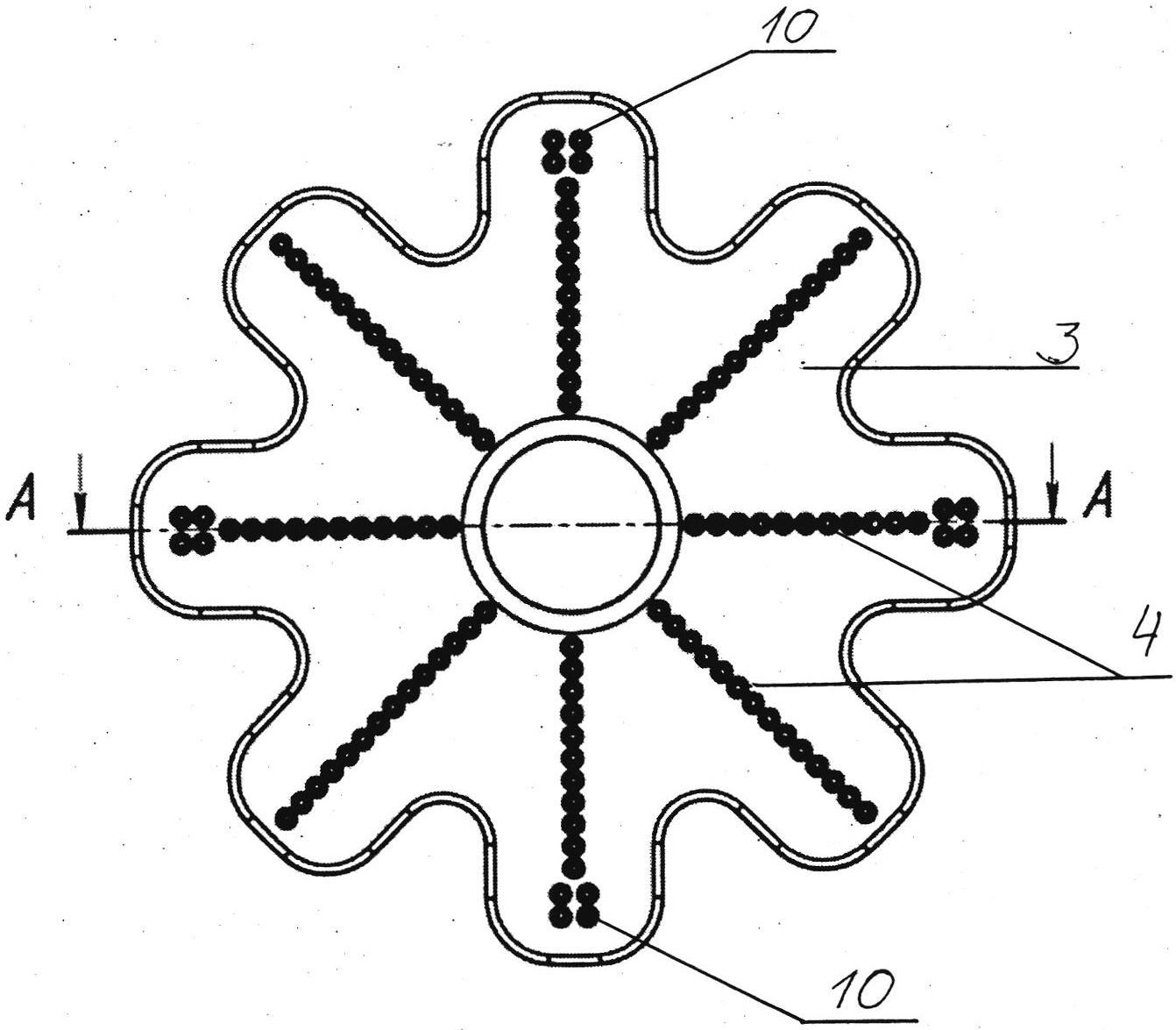

Суть технического решения иллюстрирована чертежами, где на фиг. 1 показан вид снизу устройства для монтажа подвесного светильника на натяжной потолок, фиг. 2 - вид сбоку устройства для монтажа подвесного светильника на натяжной потолок; фиг. 3 - вид сверху устройства для монтажа подвесного светильника на натяжной потолок, фиг. 4 - разрез устройства по А-А, фиг 5. - вид в разрезе устройства для монтажа подвесного светильника на натяжной потолок при монтаже.

На представленных чертежах изображено устройство для монтажа подвесного светильника на натяжной потолок, выполненное в виде многолучевой звезды (на фиг. 1 показана восьмилучевая звезда) с закругленными лучами. Устройство для монтажа подвесного светильника на натяжной потолок содержит на крепежной стороне 1 узлы 2 для крепления к основному потолку или иной опоре, а на внешней монтажной поверхности 3 гнезда 4 крепления для подвесного светильника. На крепежной стороне 1 устройства выполнены ребра жесткости 5, 6, 7, 8. Одно из ребер 5 жесткости размещено вдоль наружного периметра устройства вблизи его края, другое ребро жесткости 6 размещено вдоль внутреннего периметра устройства вплотную к его краю. По одному ребру жесткости 7 расположено вдоль каждого луча звезды от ее центра к краю. При этом ребра жесткости 7 соединены в средней части звезды ребром жесткости 8, сходным по форме с ребром 6, расположенным на внутреннем периметре.

Устройство содержит монтажное отверстие 9 для установки светильника. Это отверстие может быть выполнено как в центре звезды, так и смещено от центра. Гнезда 4 крепления для подвесного светильника могут быть распределены на монтажной поверхности 3 устройства любым произвольным образом. Хотя бы некоторые из них могут оказаться совмещенными с ребрами жесткости 7 и размещенными в пределах узлов 2 для крепления к основному потолку. На монтажной стороне 3 предусмотрено выполнение хотя бы двух узлов крепления 10 с группой гнезд крепления в каждом узле. На крепежной стороне 1 устройства предусмотрено выполнение хотя бы двух узлов крепления 2 с группой гнезд крепления в каждом узле.

Наружная грань 11 монтажной поверхности устройства должна быть закруглена либо снабжена фаской. Это связано с необходимостью снижения вероятности повреждения натяжного потолка в случае протечек с верхних этажей, вибраций потолка, связанных с потоками воздуха в около- и запотолочном пространстве, вызванных сквозняками, или продолжительными звуковыми нагрузками, или иными причинами. Ребра жесткости 7 лучей, направленные радиально от центра к периферии, выполнены прямолинейными, но могут быть и изогнутыми в плане.

Крепежная поверхность устройства оборудована минимум двумя ребрами жесткости, которые можно условно назвать концентрическими или рокадными. Одно из ребер жесткости 5 расположено вдоль наружного периметра устройства на малом отдалении от его края, а второе 6 - вплотную к внутреннему периметру устройства. Допустимо провести такие же рокадные ребра жесткости (одно, два или несколько) на некотором отдалении от внутреннего периметра к наружному, например, ребро жесткости 8. Такие же по глубине ребра жесткости 7, которые можно условно назвать радиальными, размещены вдоль каждого луча звезды с пересечением рокадных ребер. Для придания каждому лучу необходимой жесткости можно изготовить либо одно радиальное ребро, либо два ребра и более.

Для пояснения порядка выполнения монтажных работ показаны также вспомогательные объекты, которые не входят в конструкцию устройства, однако поясняют некоторые особенности взаимного расположения объектов. Показан натяжной потолок 12, основной потолок 13, крепежная планка 14 подвесного светильника 15 (прибора либо другого оборудования) (на фиг. 5 изображены схематически), подвесы 16 устройства к основному потолку 13, протекторное кольцо 17.

Устройство для монтажа подвесного светильника (и другого подходящего оборудования) на натяжной потолок выполнено в форме многолучевой звезды. Форма каждого из лучей в общем случае может быть произвольной. Однако с учетом взаимодействия достаточно жесткой площадки устройства с гибкой и уязвимой к острым деталям мембраной натяжного потолка предпочтительно иметь дело с достаточно мягкими по форме лучами. Они не только могут, но и должны быть максимально сглаженными, даже закругленными. В то же время грань 11 монтажной поверхности 3 устройства, которая приведена во взаимодействие с полотном натяжного потолка 12, также должна быть максимально сглажена. Такие предосторожности необходимы на тот случай, когда в процессе эксплуатации возникнет опасность повреждения полотнища потолка в результате затопления, или сквозняка, или обратной тяги, или иных аварийных ситуаций.

Устройство в большинстве случаев выполнено в виде единой цельной детали из пластмассы, например, из полипропилена, любым известным промышленным способом, например отливкой или штамповкой. Применение пластмасс для его изготовления позволяет добиться в устройстве полного отсутствия электропроводности, что положительно сказывается на безопасности его монтажа и эксплуатации. Влагостойкость пластмасс позволяет осуществлять сколь угодно длительную эксплуатацию устройства без риска его разрушения. Выполнение устройства в форме звезды с закругленными лучами позволяет добиться отсутствия заусенцев и неровностей на монтажной поверхности площадки без применения дополнительной обработки, что значительно снижает риск порчи декоративного полотнища натяжного потолка.

На крепежной поверхности 1 устройства выполнены узлы крепления 2 для его присоединения к основному потолку 13 (опоре).

На монтажной его поверхности 3 выполнены гнезда крепления 4 для присоединения планки 14 подвесного светильника 15 либо вспомогательных приспособлений для его подвеса. Отверстия опционально расположены в тех местах со стороны монтажной поверхности 3, где со стороны крепежной поверхности 1 сосредоточены радиальные ребра 7, хотя это требование не обязательно.

Крепежные планки 14 подвесного светильника представляют собой плоские (объемные) либо фигурные пластины различных типоразмеров с отверстиями, которые в том числе могут быть расположены на двух, трех- или более лучах. Именно это многообразие вариантов подвеса и распределения весовых нагрузок позволило авторам сформулировать предложение изготовителям светильников обозначать предпочтительные лучевые для данного изделия крепежные отверстия из всего набора обозначенных на устройстве и изготовленных в нем отверстий.

Устройство может иметь симметричную форму. Гнезда 4 для крепления планки 14 подвесного светильника 15 в этом случае могут быть выполнены радиально направленными рядами гнезд и расположены симметрично относительно центральной оси (точки, или центра) площадки друг против друга попарно, что обеспечивает универсальность устройства и позволяет использовать его для монтажа подвесных светильников с различными типоразмерами крепежных планок 14. Это позволяет устанавливать крепежные планки 14 без предварительной разметки монтажной поверхности 3, что значительно облегчает монтаж подвесного светильника 15. Практика использования подобных изделий показала возможность использования таких универсальных изделий в некотором количестве случаев.

Однако из практики известна и необходимость применения узкоспециальных изделий, функцию которых не может закрыть и обеспечить универсальное изделие. По этой причине нельзя ограничиться выполнением на монтажной поверхности устройства гнезд для крепления планки только симметрично относительно его оси (центра).

В большинстве практических случаев форма устройства далека от симметричной. На крепежной его поверхности выполнены ребра 7 жесткости. Здесь же можно расположить узлы крепления площадки к основному потолку, опционально объединенные в изолированную группу. Такие же узлы крепления могут быть (использованы) подготовлены для крепления отдельно проведенных к навесному оборудованию проводов или жгутов. Такие же узлы крепления могут быть предложены для скрытой установки в межпотолочном пространстве и закрепления коммуникационного и иного технологического оборудования. В центре устройства выполнено сквозное отверстие 9, в котором при необходимости может быть дополнительно выполнена прямая или крестообразная перемычка, соединяющая его стенки. Крестообразная перемычка позволяет устанавливать подвесные приборы с креплением в форме крючка.

Монтаж подвесного осветительного прибора с помощью предлагаемого устройства осуществляют следующим образом.

На основной потолок 13 на уровне натяжного потолка 12, в место, соответствующее месту предполагаемого расположения подвесного светильника, устанавливают устройство на регулируемых по высоте подвесах 16. Высота его установки выбирается таким образом, чтобы монтируемое в дальнейшем полотно натяжного потолка 12 проходило от внешней его поверхности на минимальном расстоянии.

Далее монтируют полотно натяжного потолка 12. В место установки подвесного светильника на полотно натяжного полотна 12 клеят протекторное кольцо 17, защищающее полотно натяжного потолка 12 от разрыва и нагрева. В полотне натяжного потолка 12 внутри протекторного кольца 17 вырезают отверстие. Диаметр отверстия протекторного кольца 17 чаще всего меньше, чем расстояние между требуемыми гнездами крепления планки 14, в связи с чем через полотно натяжного потолка 12 прощупывают необходимые для крепления планки 14 отверстия, находящиеся за пределами отверстия протекторного кольца 17, после чего фиксируют в них саморезами или иным образом крепежную планку 14. Крепежная планка может быть закреплена и в пространстве между натяжным потолком 12 и устройством.

Техническим эффектом предлагаемого технического решения является создание устройства надежного и безопасного в течение всего срока его эксплуатации и позволяющего технологично, с минимальным риском повреждения декоративных поверхностей, монтировать подвесные светильники с различными типоразмерами планок на натяжной потолок за счет устройства для монтажа подвесного светильника на натяжной потолок.

Claims (6)

1. Устройство для монтажа подвесного осветительного прибора на натяжной потолок, выполненное из пластмассы, содержащее на крепежной стороне узлы для крепления к основному потолку, а на внешней монтажной поверхности гнезда крепления для подвесного осветительного прибора, отличающееся тем, что выполнено в виде звезды произвольной формы с лучами, снабжено ребрами жесткости на его крепежной стороне, при этом ребро жесткости лучей расположено по наружному периметру устройства вдоль границы его лучей на некотором расстоянии от их края, хотя бы по одному сопряженному с узлом крепления к основному потолку ребру жесткости расположено вдоль каждого луча устройства от его центра к периферии, дополнительное ребро жесткости расположено вдоль внутреннего периметра устройства вплотную к его краю, хотя бы некоторые ребра соединены в средней части устройства ребром, контур которого подобен контуру ребра на его внутреннем периметре, устройство дополнительно содержит хотя бы одно монтажное отверстие для установки осветительного прибора, хотя бы некоторые гнезда крепления для подвесного осветительного прибора на монтажной стороне устройства совмещены с ребрами жесткости на крепежной стороне устройства и размещены в пределах узлов для крепления к основному потолку, на каждой стороне устройства выполнены хотя бы два узла крепления с группой гнезд крепления в каждом узле.

2. Устройство для монтажа подвесного осветительного прибора на натяжной потолок по п. 1, отличающееся тем, что наружная грань монтажной поверхности закруглена.

3. Устройство для монтажа подвесного осветительного прибора на натяжной потолок по п. 1, отличающееся тем, что наружная грань монтажной поверхности снабжена фаской.

4. Устройство для монтажа подвесного осветительного прибора на натяжной потолок по п. 1, отличающееся тем, что хотя бы часть крепежных гнезд выполнена в виде сквозных отверстий, открытых в стороны обеих поверхностей устройства, часть - глухими, открытыми в сторону одной из его поверхностей, и хотя бы часть гнезд только обозначена, а местоположение хотя бы некоторых гнезд совпадает с ребрами жесткости.

5. Устройство для монтажа подвесного осветительного прибора на натяжной потолок по п. 1 или 4, отличающееся тем, что радиально направленные от центра к периферии ребра жесткости лучей выполнены прямолинейными.

6. Устройство для монтажа подвесного осветительного прибора на натяжной потолок по п. 1 или 4, отличающееся тем, что радиально направленные от центра к периферии ребра жесткости лучей выполнены изогнутыми в плане.
