RU156967U1 - CHAIR STAND

Info

Publication number: RU156967U1
Application number: RU2015129946/12U
Authority: RU
Inventors: Дмитрий Анатольевич Денин
Original assignee: Дмитрий Анатольевич Денин
Priority date: 2015-07-21
Filing date: 2015-07-21
Publication date: 2015-11-20

Abstract

1. Стойка для подвесного кресла, содержащая основание, на котором закреплена консоль со средством для крепления подвесного кресла, отличающаяся тем, что консоль закреплена на основании посредством сборно-разборного соединения, содержащего несколько опорных пластин с крепежными отверстиями для установки в них крепежных элементов, одна из которых установлена на консоле, а другие установлены на основании, которое выполнено из согнутой в виде полуокружности металлической трубы, к удлиненным концам которой приварены концы второй металлической трубы, согнутой по определенному радиусу в сторону первой металлической трубы, при этом консоль выполнена из третьей металлической трубы, согнутой по определенному радиусу в сторону основания, на нижнем конце которой расположена опорная пластина, а на верхнем конце расположено средство для крепления подвесного кресла.2. Стойка для подвесного кресла по п. 1, отличающаяся тем, что основание содержит, по меньшей мере, две опорные прямоугольные пластины, одна из которых закреплена неразъемным соединением вдоль всей ее одной длинной стороны в центре первой металлической трубы с внутренней стороны полуокружности, а вторая прямоугольная опорная пластина закреплена неразъемным соединением вдоль всей ее одной длинной стороны в центре второй металлической трубы со стороны ее выпуклости, напротив первой прямоугольной опорной пластины, при этом каждая из прямоугольных опорных пластин имеет два крепежных отверстия, выполненных вдоль других длинных сторон прямоугольных опорных пластин.3. Стойка для подвесного кресла по п. 2, отличающаяся тем, что консоль содержит третью прямоуг1. A rack for a hanging chair, comprising a base on which a console is fixed with means for attaching a hanging chair, characterized in that the console is fixed to the base by means of a collapsible connection comprising several support plates with mounting holes for mounting fasteners therein, one of which are installed on the console, and others are installed on the base, which is made of a metal pipe bent in the form of a semicircle, to the elongated ends of which the ends of the second metal are welded a pipe bent at a certain radius towards the first metal pipe, while the console is made of a third metal pipe bent at a certain radius towards the base, at the lower end of which there is a support plate, and at the upper end there is a means for attaching a hanging chair. 2 . A rack for a hanging chair according to claim 1, characterized in that the base comprises at least two supporting rectangular plates, one of which is fixed by an integral connection along its entire one long side in the center of the first metal pipe from the inside of the semicircle, and the second is rectangular the support plate is fixed with an integral connection along its entire one long side in the center of the second metal pipe from the side of its convexity, opposite the first rectangular support plate, each of which is straight The flat base plate has two mounting holes made along the other long sides of the rectangular base plate. 3. Rack for a suspended chair according to claim 2, characterized in that the console contains a third rectangle

Description

Предлагаемая полезная модель относится к мебельной промышленности, к области мебельного производства, и может быть использована при изготовлении различных подвесных изделий из мебели, реализующих процесс качания или укачивания, в частности подвесных кресел, кресел-качелей, качелей, диванов-качелей, подвесных колыбелей и т.д., а также для установки и крепления гамаков.The proposed utility model relates to the furniture industry, to the field of furniture production, and can be used in the manufacture of various hanging furniture products that implement the process of rocking or motion sickness, in particular hanging chairs, swing chairs, swings, sofa sofas, hanging cradles, etc. .d., and also for installation and fastening of hammocks.

В последние годы одной из тенденций развития производства трансформируемых изделий из мебели, в частности подвесных кресел, кресел-качелей, качелей, диванов-качелей, подвесных колыбелей является создание сборно-разборных, модульных конструкций данной мебели, которые обеспечивают не только возможность преобразования одних элементов конструкций мебели в другие, но и значительно упрощают процесс транспортировки и хранения данной мебели.In recent years, one of the trends in the development of the production of transformable furniture products, in particular hanging chairs, swing chairs, swings, sofa sofas, hanging cradles, is the creation of collapsible, modular designs of this furniture, which provide not only the ability to convert some structural elements furniture to others, but also greatly simplify the process of transportation and storage of this furniture.

При этом наиболее привлекательным является создание компактных сборно-разборных несущих устройств для данной мебели, в частности различных стоек для подвесных кресел, так как именно эти несущие устройства в данной мебели являются наиболее громоздкими, и усложняют процесс перевозки и хранения подвесной мебели.The most attractive is the creation of compact collapsible load-bearing devices for this furniture, in particular various racks for hanging chairs, since it is these load-bearing devices in this furniture that are the most cumbersome, and complicate the process of transportation and storage of hanging furniture.

В настоящей полезной модели приводится конструкция сборно-разборной стойки для подвесного кресла, которая может также использоваться для установки на нее качелей, колыбелей, а при использовании двух стоек, на них можно также подвешивать небольшие диваны, гамаки.This utility model provides the design of a collapsible rack for a hanging chair, which can also be used to install a swing, cradle on it, and when using two racks, small sofas and hammocks can also be hung on them.

Кроме того, при разборке данной стойки, ее довольно габаритная конструкция может разбираться на две части, основание и консоль, что значительно сокращает габариты упаковки для транспортировки и хранения данной стойки, которая полностью помещается в легковом автомобиле. При этом покупателю не обязательно заказывать доставку данной мебели, так как он может ее доставить при помощи собственного легкового автомобиля.In addition, when disassembling this rack, its rather overall design can be disassembled into two parts, the base and the console, which significantly reduces the dimensions of the package for transportation and storage of this rack, which is fully placed in a passenger car. At the same time, the buyer does not have to order the delivery of this furniture, since he can deliver it using his own car.

Известно кресло-качель, содержащее кресло, установленное на двух стойках, каждая из которых размещена на продольных и поперечных перекладинах, патент РФ на ПМ №32974, A47C 1/02.Known swing chair containing a chair mounted on two racks, each of which is placed on the longitudinal and transverse rails, RF patent on PM No. 32974, A47C 1/02.

В данном кресле для его установки необходимо использовать две стойки, конструкции которых не предназначены для подвески, и требуют дополнительной установки каркаса из поперечных и продольных перекладин, что значительно усложняет несущую конструкцию для установки кресла, а также не позволяет раскачивать данное кресло с большой амплитудой, что снижает его функциональные возможности.In this chair, for its installation, it is necessary to use two racks, the designs of which are not designed for suspension, and require additional installation of the frame from the transverse and longitudinal rungs, which greatly complicates the supporting structure for installing the chair, and also does not allow to swing this chair with a large amplitude, which reduces its functionality.

Известны также детские качели, установленные на горизонтальной перекладине, расположенной между двумя стойками, каждая из которых выполнена в виде двух продольных перекладин, соединенных вверху узлом фиксации, а в середине соединенных между собой горизонтальной перекладиной, патент РФ на ИЗ №2254046, A47D 13/10.Also known are children's swings mounted on a horizontal crossbar located between two racks, each of which is made in the form of two longitudinal crossbars connected at the top by a fixation unit, and in the middle connected by a horizontal crossbar, RF patent for IZ No. 2254046, A47D 13/10 .

В данном патенте стойки для установки качелей имеют громоздкую, сложную конструкцию, а также для установки качелей требуется не одна, а две стойки.In this patent, the racks for installing a swing have a bulky, complex design, and also not one, but two racks are required to install a swing.

Наиболее близким по технической сущности к заявленной полезной модели является выполнение стойки для подвесного кресла в патенте РФ на ИЗ №2554013, A63G 9/00.The closest in technical essence to the claimed utility model is the implementation of the rack for a suspended chair in the RF patent for IZ No. 2554013, A63G 9/00.

В данном решении описано выполнение стоек для подвесных качелей, которые связаны между собой в верхней части попереченой, приваренной к обеям стойкам, в середине которой имеется средство для подвески сиденья качелей. При этом каждая из стоек выполнена из согнутой в виде буквы «А» металлической трубы.This decision describes the implementation of struts for hanging swings, which are interconnected in the upper part of the transverse, welded to both racks, in the middle of which there is a means for suspending the seat of the swing. Moreover, each of the racks is made of a metal pipe bent in the form of the letter “A”.

Данное решение выбрано в качестве прототипа.This solution is selected as a prototype.

В данном решении опорная конструкция для установки сиденья имеет две стойки, а не одну, что значительно усложняет данную конструкцию, повышает ее габариты.In this solution, the supporting structure for installing the seat has two racks, and not one, which greatly complicates this design, increases its dimensions.

Кроме того, все элементы данной конструкции связанны между собой неразъемным сварочным соединением, поэтому ее невозможно разобрать для облегчения процесса перевозки и хранения.In addition, all the elements of this design are interconnected by a one-piece welding connection, therefore it cannot be disassembled to facilitate the transportation and storage process.

Технической задачей предложенной полезной модели является сокращение габаритов упаковки для транспортировки и хранения данной стойки для подвесного кресла за счет выполнения ее сборно-разборной конструкции при одновременном обеспечении ее прочности и жесткости.The technical task of the proposed utility model is to reduce the dimensions of the package for transporting and storing this rack for a hanging chair by performing its collapsible design while ensuring its strength and rigidity.

Поставленная техническая задача достигается за счет того, что в стойке для подвесного кресла, содержащей основание, на котором закреклена консоль со средством для крепления подвесного кресла, консоль закреплена на основании посредством сборно-разборного соединения, содержащего несколько опорных пластин с крепежными отверстиями для установки в них крепежных элементов, одна из которых установлена на консоле, а другие установлены на основании, которое выполнено из согнутой в виде полуокружности металлической трубы, к удлиненным концам которой приварены концы второй металлической трубы, согнутой по определенному радиусу в сторону первой металлической трубы, при этом консоль выполнена из третьей металлической трубы, согнутой по определенному радиусу в сторону основания, на нижнем конце которой расположена опорная пластина, а на верхнем конце расположено средство для крепления подвесного кресла.The technical task is achieved due to the fact that in the rack for a suspended chair containing a base on which the console is fixed with means for attaching the hanging chair, the console is fixed to the base by means of a collapsible connection containing several support plates with mounting holes for installation in them fasteners, one of which is installed on the console, and the other is installed on the base, which is made of a metal pipe bent in the form of a semicircle, to the elongated ends to the ends of the second metal pipe are welded, bent at a certain radius towards the first metal pipe, while the console is made of a third metal pipe, bent at a certain radius towards the base, on the lower end of which there is a support plate, and on the upper end there is a means for fastening hanging chair.

Предпочтительно, чтобы в стойке для подвесного кресла основание содержало, по меньшей мере, две прямоугольные опорные пластины, одна из которых закреплена неразъемным соединением вдоль всей ее одной длинной стороны в центре первой металлической трубы с внутренней стороны полуокружности, а вторая прямоугольная опорная пластина закреплена неразъемным соединением вдоль всей ее одной длинной стороны в центре второй металлической трубы со стороны ее выпуклости, напротив первой прямоугольной опорной пластины, при этом каждая из прямоугольных опорных пластин имела два крепежных отверстия, выполненных вдоль других длинных сторон прямоугольных опорных пластин.Preferably, in the rack for a suspended chair, the base contains at least two rectangular base plates, one of which is fixed with an integral connection along its entire one long side in the center of the first metal pipe from the inside of the semicircle, and the second rectangular base plate is fixed with an integral connection along its entire one long side in the center of the second metal pipe from the side of its bulge, opposite the first rectangular base plate, each of which is a rectangular of the support plates had two mounting holes made along the other long sides of the rectangular support plates.

Целесообразно, чтобы в стойке для подвесного кресла консоль содержала третью прямоугольную опорную пластину, которая была бы закреплена неразъемным соединением вдоль ее средней линии на нижнем конце консоли, при этом вдоль данного неразъемного соединения были бы установлены два ребра жесткости в виде треугольников, каждое из которых размещено между одной из сторон консоли и третьей прямоугольной опорной пластиной, при этом третья прямоугольная опорная пластина имела по два крепежных отверстия, выполненных вдоль каждой из ее коротких сторон.It is advisable that in the rack for a suspended chair the console contains a third rectangular support plate, which would be fixed with an integral connection along its midline at the lower end of the console, while along this integral connection would be installed two stiffeners in the form of triangles, each of which is placed between one of the sides of the console and the third rectangular base plate, while the third rectangular base plate had two mounting holes made along each of its short Thoron.

Предпочтительно, чтобы в стойке для подвесного кресла сборно-разборное соединение содержало три прямоугольные опорные пластины, две из которых установлены на основании, а третья установлена на нижнем конце консоли таким образом, чтобы одни два отверстия третьей прямоугольной опорной пластины консоли совпадали с двумя крепежными отверстиями первой прямоугольной опорной пластины основания, а другие два крепежных отверстия третьей прямоугольной опорной пластины консоли совпадали с двумя крепежными отверстиями второй прямоугольной опорной пластины основания.It is preferable that the collapsible joint contains three rectangular support plates, two of which are mounted on the base, and the third is mounted on the lower end of the console so that one or two holes of the third rectangular support plate of the console coincide with the two mounting holes of the first a rectangular base support plate, and the other two mounting holes of the third rectangular console support plate coincided with two mounting holes of the second rectangular support molecular weight of the base plate.

Желательно, чтобы в стойке для подвесного кресла средство для крепления подвесного кресла было выполнено в виде петли, которая была приварена к верхнему концу консоли.It is desirable that in the rack for the pendant chair, the means for attaching the pendant chair should be in the form of a loop that has been welded to the upper end of the console.

Целесообразно, чтобы стойка для подвесного кресла содержала в качестве крепежных элементов болты, винты, гайки, или другие аналогичные крепежные элементы.It is advisable that the rack for the hanging chair contained as fasteners bolts, screws, nuts, or other similar fasteners.

Предпочтительно, чтобы в стойке для подвесного кресла первая, вторая и третья металлические трубы имели круглое, овальное, квадратное или прямоугольное сечение.Preferably, in the rack for a hanging chair, the first, second and third metal pipes have a round, oval, square or rectangular cross-section.

Для более подробного раскрытия полезной модели далее приводится описание конкретных возможных вариантов ее выполнения с соответствующими чертежами.For a more detailed disclosure of the utility model, the following is a description of specific possible options for its implementation with the corresponding drawings.

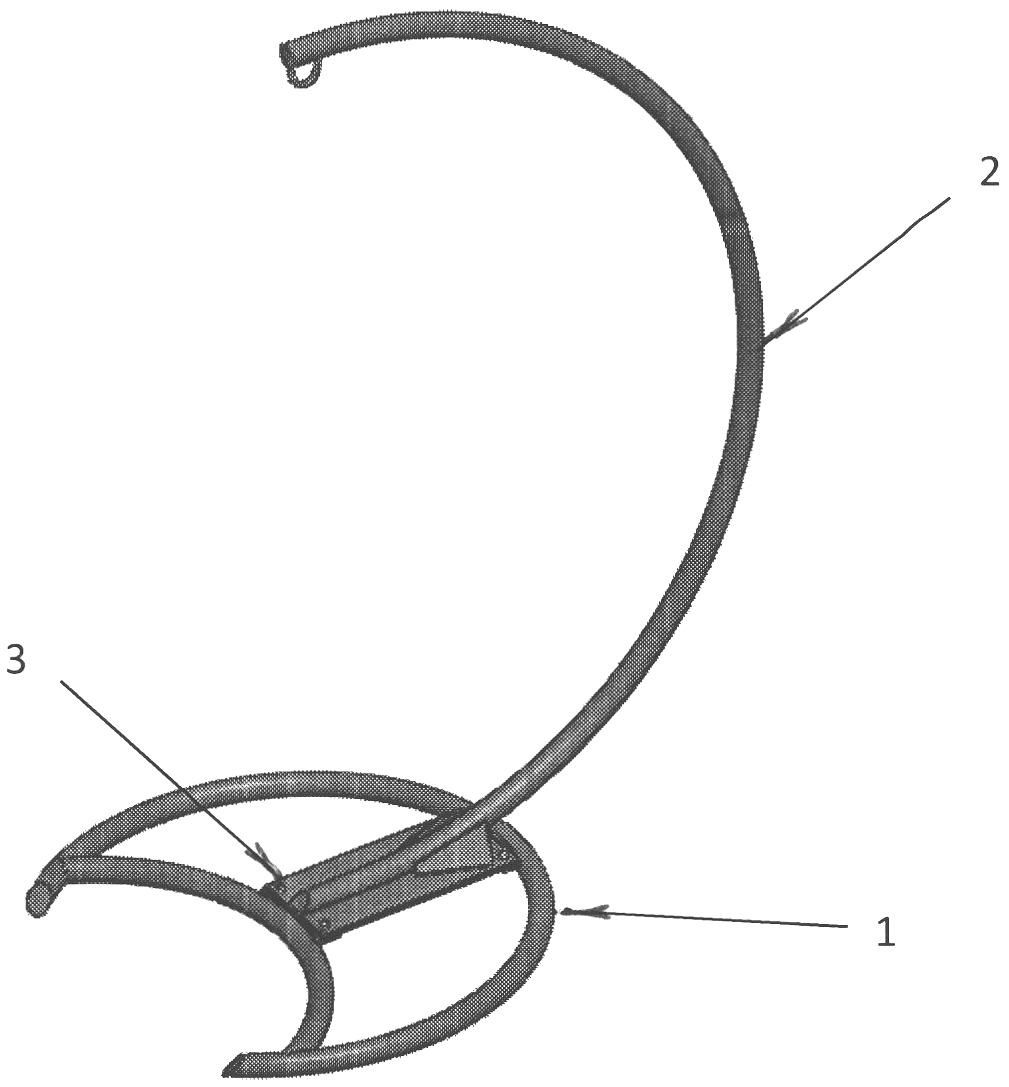

Фиг. 1 - внешний вид стойки для подвесного кресла в собранном виде.FIG. 1 - the appearance of the rack for a suspended chair in assembled form.

Фиг. 2 - внешний вид основания стойки для подвесного кресла.FIG. 2 - appearance of the base of the rack for a hanging chair.

Фиг. 3 - внешний вид консоли стойки для подвесного кресла.FIG. 3 is an appearance of a console of a rack for a hanging chair.

Фиг. 4 - внешний вид стойки для подвесного кресла с установленным на ней креслом.FIG. 4 is an external view of a rack for a hanging chair with a chair installed on it.

Стойка для подвесного кресла состоит из основания 1, на котором установлена консоль 2 посредством сборно-разборного соединения 3 (Фиг. 1).The rack for a suspended chair consists of a base 1, on which the console 2 is installed by means of a collapsible connection 3 (Fig. 1).

Основание 1 выполнено из согнутой в виде полуокружности по определенному радиусу R первой металлической трубы 4, к удлиненным концам которой приварены концы второй металлической трубы 5, согнутой по определенному радиусу R1 в сторону первой металлической трубы 4 (Фиг. 2).The base 1 is made of a first metal pipe 4 bent in the form of a semicircle along a certain radius R, the ends of the second metal pipe 5 are welded to the elongated ends, bent along a certain radius R1 towards the first metal pipe 4 (Fig. 2).

Сборно-разборное соединение 3 данной стойки 2 для подвесного кресла содержит несколько опорных пластин с крепежными отверстиями для установки в них крепежных элементов, при этом данные опорные пластины имеют прямоугольную форму. Первая прямоугольная опорная пластина 6 закреплена неразъемным соединением вдоль всей ее одной длинной стороны в центре первой металлической трубы 4 с внутренней стороны полуокружности, а вторая прямоугольная опорная пластина 7 закреплена неразъемным соединением вдоль всей ее одной длинной стороны в центре второй металлической трубы 5 со стороны ее выпуклости, напротив первой прямоугольной опорной пластины 6, при этом каждая из прямоугольных опорных пластин 6, 7 имеет два крепежных отверстия 8.Collapsible connection 3 of this rack 2 for a suspended chair contains several base plates with mounting holes for mounting fasteners, while these base plates have a rectangular shape. The first rectangular base plate 6 is fixed with an integral connection along its entire one long side in the center of the first metal pipe 4 from the inside of the semicircle, and the second rectangular base plate 7 is fixed with an integral connection along its entire one long side in the center of the second metal pipe 5 from the side of its bulge opposite the first rectangular base plate 6, each of the rectangular base plates 6, 7 has two mounting holes 8.

Консоль 2 выполнена из третьей металлической трубы 9, согнутой по определенному радиусу R2 в сторону основания 1, при этом на нижнем конце консоли 2 расположена третья прямоугольная опорная пластина 10, а на верхнем конце консоли 2 расположено средство для крепления 12 подвесного кресла (Фиг. 3).The console 2 is made of a third metal pipe 9, bent along a certain radius R2 towards the base 1, while at the lower end of the console 2 there is a third rectangular support plate 10, and at the upper end of the console 2 there is a means for attaching 12 a hanging chair (Fig. 3 )

При этом между каждой из сторон консоли 2 и третьей опорной пластиной 10 размещено ребро жесткости 11 в виде треугольника, а третья прямоугольная опорная пластина 10 имеет по два крепежных отверстия 8, выполненных вдоль каждой из ее коротких сторон.At the same time, a stiffener 11 in the form of a triangle is placed between each side of the console 2 and the third base plate 10, and the third rectangular base plate 10 has two mounting holes 8 made along each of its short sides.

В предпочтительном варианте выполнения сборно-разборное соединение стойки для подвесного кресла содержит три прямоугольные опорные пластины, две из которых 6, 7 установлены на основании 1, а третья 10, установлена на нижнем конце консоли 2 таким образом, что одни два крепежных отверстия 8 третьей прямоугольной опорной пластины 10 консоли 2 совпадают с двумя крепежными отверстиями 8 первой прямоугольной опорной пластины 6 основания 1, а другие два крепежных отверстия 8 третьей прямоугольной опорной пластины консоли 2 совпадают с двумя крепежными отверстиями 8 второй прямоугольной опорной пластины 7 основания 1.In a preferred embodiment, the collapsible connection of the rack for a suspended chair contains three rectangular base plates, two of which 6, 7 are installed on the base 1, and the third 10 is installed on the lower end of the console 2 so that one two mounting holes 8 of the third rectangular the base plate 10 of the console 2 coincide with two mounting holes 8 of the first rectangular base plate 6 of the base 1, and the other two mounting holes 8 of the third rectangular base plate of the console 2 coincide with two mounting and holes 8 of the second rectangular base plate 7 of the base 1.

В предпочтительном варианте выполнения стойки для подвесного кресла средство для крепления 12 подвесного кресла выполнено в виде петли, которая приварена к верхнему концу консоли 2, а в качестве крепежных элементов могут использовать болты, винты, гайки, или другие аналогичные крепежные элементы.In a preferred embodiment of the rack for the pendant chair, the means for attaching the pendant chair 12 are made in the form of a loop that is welded to the upper end of the console 2, and bolts, screws, nuts, or other similar fasteners can be used as fasteners.

В предпочтительном варианте выполнения стойки для подвесного кресла первая 4, вторая 5 и третья 9 металлические трубы имеют круглое сечение. В других вариантах выполнения данные трубы могут иметь различные сечения, например овальное, квадратное, прямоугольное.In a preferred embodiment, the struts for the hanging chair, the first 4, second 5 and third 9 metal pipes have a circular cross-section. In other embodiments, these pipes may have various sections, for example, oval, square, rectangular.

На Фиг. 4 представлена стойка для подвесного кресла с установленным на ней подвесным креслом. Но данная стойка также может быть использована для установки на ней качелей, колыбели, и других аналогичных изделий.In FIG. 4 shows a rack for a hanging chair with a hanging chair installed on it. But this stand can also be used to install a swing, cradle, and other similar products on it.

Транспортировку и хранение данной стойки для подвесного кресла производят в разобранном виде, то есть в виде двух отдельных деталей, основания 1 и консоли 2, что значительно сокращает габариты упаковочной коробки, а за счет выполнения оригинальной конструкции основания 1 и консоли 2 из металлических труб 4, 5 и 9, стойка для подвесного кресла имеет также надежную и прочную конструкцию.Transportation and storage of this rack for a suspended chair is carried out unassembled, that is, in the form of two separate parts, base 1 and console 2, which significantly reduces the dimensions of the packaging box, and due to the original design of the base 1 and console 2 from metal pipes 4, 5 and 9, the rack for the hanging chair also has a robust and robust construction.

При этом надежное соединение основания 1 и стойки 2 в собранном виде обеспечивает сборно-разборное соединение 3, выполненное из трех прямоугольных опорных пластин 6, 7 и 10, скрепленных между собой при помощи крепежных элементов.At the same time, a reliable connection of the base 1 and the rack 2 in assembled form provides a collapsible connection 3 made of three rectangular support plates 6, 7 and 10, fastened together by means of fasteners.

Таким образом, за счет создания сборно-разборной конструкции 3 стойки для подвесного кресла удалось обеспечить возможность ее преобразования при транспортировке и хранении в две отдельные детали, основание 1 и стойку 2, и при этом значительно сократить габариты упаковки для транспортировки и хранения данной стойки для подвесного кресла, при одновременном обеспечении ее надежности, прочности и жесткости.Thus, by creating a collapsible design 3 racks for a suspended chair, it was possible to transform it during transportation and storage into two separate parts, a base 1 and a rack 2, and at the same time significantly reduce the dimensions of the package for transportation and storage of this rack for a suspended chair chairs, while ensuring its reliability, strength and rigidity.

Как очевидно специалистам в данной области техники, данную полезную модель легко разработать в других конкретных формах, не выходя при этом за рамки сущности данной полезной модели.As is obvious to those skilled in the art, this utility model is easy to develop in other specific forms without going beyond the essence of this utility model.

При этом настоящие варианты осуществления необходимо считать просто иллюстративными, а не ограничивающими, причем объем полезной модели представлен ее формулой, и предполагается, что в нее включены все возможные изменения и область эквивалентности пунктам формулы данной полезной модели.Moreover, the present embodiments should be considered merely illustrative, and not limiting, and the volume of the utility model is represented by its formula, and it is assumed that it includes all possible changes and the equivalence domain of the claims of this utility model.

Claims

1. A rack for a hanging chair, comprising a base on which a console is fixed with means for attaching a hanging chair, characterized in that the console is fixed to the base by means of a collapsible connection comprising several support plates with mounting holes for mounting fasteners therein, one of which are installed on the console, and others are installed on the base, which is made of a metal pipe bent in the form of a semicircle, to the elongated ends of which the ends of the second metal are welded Coy tube bent at a certain radius in the direction of the first metal pipe, wherein the console is made of a third metal tube bent at a certain radius in the direction of the base, at the lower end of which is located the support plate, and means arranged for fixing the suspended seat at the upper end.

2. A rack for a suspended chair according to claim 1, characterized in that the base comprises at least two supporting rectangular plates, one of which is fixed by an integral connection along its entire one long side in the center of the first metal pipe from the inside of the semicircle, and the second rectangular base plate is fixed by an integral connection along its entire one long side in the center of the second metal pipe from the side of its convexity, opposite the first rectangular base plate, each of which is straight ol supporting plates has two mounting holes formed along the other long sides of the rectangular base plates.

3. A rack for a hanging chair according to claim 2, characterized in that the console comprises a third rectangular support plate, which is fixed with an integral connection along its midline at the lower end of the console, while two rigid stiffeners in the form of triangles are installed along this integral connection of which are placed between one of the sides of the console and the third rectangular base plate, while the third rectangular base plate has two mounting holes made along each of its short sides.

4. A rack for a pendant chair according to claim 3, characterized in that the collapsible connection contains three rectangular support plates, two of which are mounted on the base, and the third is installed on the lower end of the console so that one or two mounting holes of the third rectangular support the console plates coincide with the two mounting holes of the first rectangular base support plate, and the other two mounting holes of the third rectangular base support plate of the console coincide with the two mounting holes of the second coal base support plate.

5. A rack for a hanging chair according to claim 1, characterized in that the means for attaching the hanging chair is made in the form of a loop that is welded to the upper end of the console.

6. A rack for a hanging chair according to claim 1, characterized in that it contains bolts, screws, nuts or other similar fasteners as fasteners.

7. A rack for a hanging chair according to claim 1, characterized in that the first, second and third metal pipes have a round, oval, square or rectangular section.
