RU155525U1

RU155525U1 - DEVICE FOR THERAPEUTIC INFLUENCE OF ELECTROMAGNETIC VIBRATIONS OF THE OPTICAL RANGE

Info

Publication number: RU155525U1
Application number: RU2014151544/14U
Authority: RU
Inventors: Дмитрий Селиверстович Рябоконь; Елена Николаевна Гаврилова; Татьяна Дмитриевна Рябоконь
Original assignee: Открытое акционерное общество "Омский научно-исследовательский институт приборостроения" (ОАО "ОНИИП")
Priority date: 2014-12-18
Filing date: 2014-12-18
Publication date: 2015-10-10

Abstract

Устройство для терапевтического воздействия электромагнитными колебаниями оптического диапазона, содержащее источник питания и элемент воздействия, включающий излучатель электромагнитных колебаний оптического диапазона, отличающееся тем, что элемент воздействия содержит панель, выполненную из твердого диэлектрика, на которой закреплен излучатель электромагнитных колебаний оптического диапазона, выполненный в виде М отрезков светодиодной ленты FW-5050 RGB-60 RW, (где М=5…10), каждый отрезок закреплен на поверхности панели, имеет длину 600 мм и содержит 36 светодиодных корпусов типа SMD, в каждом из которых установлены кристаллы трех цветов - кристалл красного излучения с длиной волны 640 нм, кристалл зеленого излучения с длиной волны 530 нм и кристалл синего излучения с длиной волны 450 нм, цепи питания отрезков посредством контроллера подключены к выходным клеммам источника питания.A device for therapeutic exposure to electromagnetic waves of the optical range, containing a power source and an exposure element including an emitter of electromagnetic waves of the optical range, characterized in that the exposure element contains a panel made of solid dielectric, on which is mounted an emitter of electromagnetic waves of the optical range, made in the form of M segments of the LED strip FW-5050 RGB-60 RW, (where M = 5 ... 10), each segment is fixed to the surface of the panel, has a length of 600 mm and contains 36 SMD type LED housings, each of which has three color crystals - a red radiation crystal with a wavelength of 640 nm, a green radiation crystal with a wavelength of 530 nm and a blue radiation crystal with a wavelength of 450 nm, the power supply circuits are connected via a controller to the output terminals of the power source.

Description

Устройство для терапевтического воздействия электромагнитными колебаниями оптического диапазонаDevice for therapeutic exposure to electromagnetic waves of the optical range

Полезная модель устройства для терапевтического воздействия электромагнитными колебаниями оптического диапазона относится к медицине, а именно к устройствам для физиотерапевтического воздействия на локальные участки тела человека.A useful model of a device for therapeutic exposure to electromagnetic waves of the optical range relates to medicine, namely to devices for physiotherapeutic effects on local areas of the human body.

Для повышения качества жизни больных пациентов при реабилитации после различных операций могут использоваться различные виды физиотерапевтических воздействий на туловище пациента.To improve the quality of life of sick patients during rehabilitation after various operations, various types of physiotherapeutic effects on the patient's body can be used.

В связи с этим особую актуальность приобретают меры по совершенствованию существующих и созданию новых эффективных средств, методов реабилитации и профилактики, повышающих резервные возможности организма человека.In this regard, measures to improve existing and create new effective means, rehabilitation and prevention methods that increase the reserve capabilities of the human body are becoming particularly relevant.

В медицинской практике широкое применение находит цветовая светотерапия (цветотерапия). Целебные свойства цвета обусловлены влиянием электромагнитных волн светового (оптического) диапазона. Энергия фотонов видимого спектра соответствует энергиям физиологической трансформации молекул, что при воздействии создает условия для возбуждения определенных специфических изменений в биологических структурах. Излучения видимого диапазона широко используется в медицине для стимуляции метаболических процессов. Электромагнитное излучение светового диапазона стимулирует тканевый обмен и улучшает микроциркуляцию. Цветовая энергия оказывает положительное воздействие на работу клеток организма человека.In medical practice, color light therapy (color therapy) is widely used. The healing properties of color are due to the influence of electromagnetic waves in the light (optical) range. The photon energy of the visible spectrum corresponds to the energies of the physiological transformation of molecules, which, when exposed, creates the conditions for the excitation of certain specific changes in biological structures. Visible radiation is widely used in medicine to stimulate metabolic processes. The electromagnetic radiation of the light range stimulates tissue metabolism and improves microcirculation. Color energy has a positive effect on the functioning of cells in the human body.

Цветотерапия - метод оздоровления организма, при котором элементарные частицы света фотоны воздействуют на процессы, происходящие в организме: осуществляют передачу информации из окружающей среды, а также внутри организма между клетками, тканями и органами, повышая энергетику, улучшают состояние иммунной системы, регулируют функции многих органов, из которых некоторые являются светозависимыми, задают и поддерживают ритм суточных колебаний в работе систем и органов, активизируют синтез в коже витамина Д, необходимого для отложения кальция в костной ткани [1]Color therapy is a method of healing the body, in which elementary particles of light, photons affect the processes occurring in the body: transmit information from the environment, as well as inside the body between cells, tissues and organs, increasing energy, improve the state of the immune system, regulate the functions of many organs , of which some are light-dependent, set and maintain the rhythm of diurnal fluctuations in the work of systems and organs, activate the synthesis in the skin of vitamin D, necessary for the deposition of cal osion in bone tissue [1]

Цветолечение стимулирует фотобиоактивацию в биологическом объекте на молекулярном, клеточном, тканевом, органном и системном уровнях.Color therapy stimulates photobioactivation in a biological object at the molecular, cellular, tissue, organ and systemic levels.

В настоящее время в медицинской практике для светотерапии применяются аппараты АДФТ-4 "Радуга", в котором используется динамическое воздействие световым потоком по типу бегущей волны. Наличие нескольких матриц с набором разных цветовых стимулов и возможностью переключения цветовой гаммы во время проведения терапии существенно расширяет терапевтические возможности аппарата [2]. Это устройство может быть принято в качестве прототипа.Currently, in medical practice for light therapy, the ADFT-4 "Rainbow" apparatus is used, which uses the dynamic action of the light flux as a traveling wave. The presence of several matrices with a set of different color stimuli and the ability to switch the color gamut during therapy significantly expands the therapeutic capabilities of the apparatus [2]. This device can be taken as a prototype.

Задача полезной модели - расширение арсенала технических средств для физиотерапии.The objective of the utility model is to expand the arsenal of technical means for physiotherapy.

Технический результат - восстановление функциональной связи всех систем организма, сокращение сроков лечения.EFFECT: restoration of functional connection of all body systems, reduction of treatment time.

Технический результат достигается тем, что в устройстве для терапевтического воздействия электромагнитными колебаниями оптического диапазона, который содержит источник питания и элемент воздействия, включающий излучатель электромагнитных колебаний оптического диапазона, согласно предложению, элемент воздействия содержит панель выполненную из твердого диэлектрика, на которой закреплен излучатель электромагнитных колебаний оптического диапазона, выполненный в виде М отрезков светодиодной ленты FW-5050 RGB-60 RW, (где М=5…10), каждый отрезок закреплен на поверхности панели, имеет длину 600 мм, и содержит 36 светодиодных корпусов типа SMD, в каждом из которых установлены кристаллы трех цветов - кристалл красного излучения с длиной волны 640 нм, кристалл зеленого излучения с длиной волны 530 нм и кристалл синего излучения с длиной волны 450 нм, цепи питания отрезков посредством контролера подключены к выходным клеммам источника питания.The technical result is achieved by the fact that in the device for therapeutic exposure to electromagnetic waves of the optical range, which contains a power source and an action element including an emitter of electromagnetic waves of the optical range, according to the proposal, the action element contains a panel made of solid dielectric, on which is mounted an emitter of electromagnetic waves of optical range, made in the form of M segments of LED strip FW-5050 RGB-60 RW, (where M = 5 ... 10), each cut mounted on a panel surface, has a length of 600 mm, and contains 36 SMD LED housings, each of which has three color crystals - a red radiation crystal with a wavelength of 640 nm, a green radiation crystal with a wavelength of 530 nm and a blue radiation crystal with a length waves of 450 nm, the power supply circuit segments through the controller are connected to the output terminals of the power source.

Отличие предлагаемого устройства от прототипа состоит в том, что у предлагаемого устройства элемент воздействия содержит панель выполненную из твердого диэлектрика, на которой закреплен излучатель электромагнитных колебаний оптического диапазона, выполненный в виде М отрезков светодиодной ленты FW-5050 RGB-60 RW, (где М=5…10), каждый отрезок закреплен на поверхности панели, имеет длину 600 мм, и содержит 36 светодиодных корпусов типа SMD, в каждом из которых установлены кристаллы трех цветов - кристалл красного излучения с длиной волны 640 нм, кристалл зеленого излучения с длиной волны 530 нм и кристалл синего излучения с длиной волны 450 нм, цепи питания отрезков посредством контролера подключены к выходным клеммам источника питания.The difference between the proposed device and the prototype is that the exposure element of the proposed device contains a panel made of solid dielectric, on which an emitter of electromagnetic waves of the optical range is fixed, made in the form of M segments of LED strip FW-5050 RGB-60 RW, (where M = 5 ... 10), each segment is fixed on the surface of the panel, has a length of 600 mm, and contains 36 SMD LED housings, each of which contains crystals of three colors - a red radiation crystal with a wavelength of 640 nm, a crystal green light with a wavelength of 530 nm and a crystal blue radiation with a wavelength of 450 nm, power circuit sections are connected to the controller through the output terminals supply.

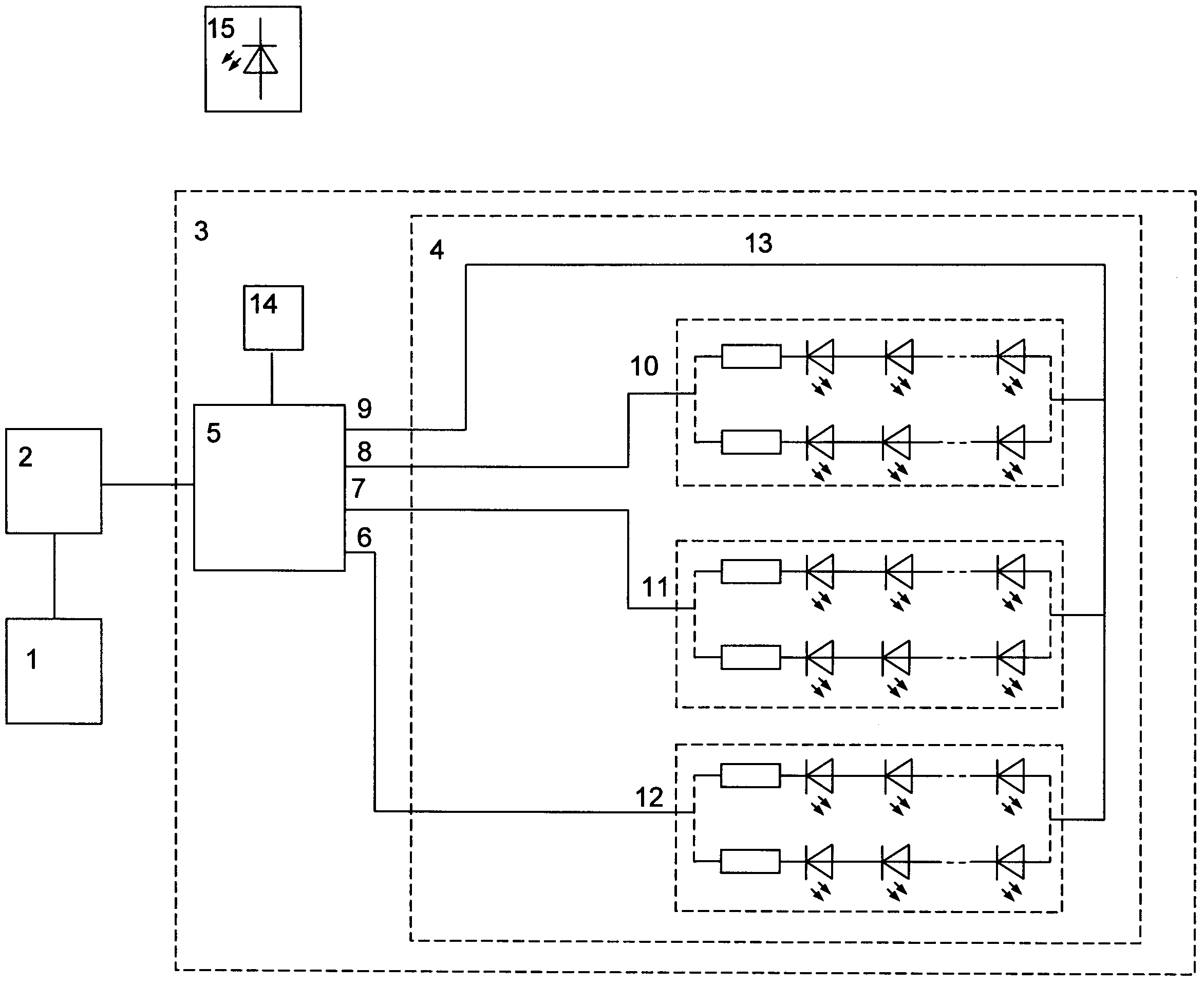

На фиг. 1 приведена функциональная схема аппарата для цветовой светотерапии, на фиг. 2 корпус со световым излучателем.In FIG. 1 is a functional diagram of an apparatus for color light therapy; FIG. 2 housing with a light emitter.

Устройство (см. фиг. 1) содержит источник питания 1, к выходу которого посредством таймера 2 подключен вход элемента воздействия 3, включающий оптический излучатель 4. Излучатель 4, является излучателем электромагнитных колебаний оптического диапазона, вход которого посредством контроллера 5 соединен с выходом таймера 2The device (see Fig. 1) contains a power source 1, to the output of which by means of a timer 2 an input of an action element 3 is connected, including an optical emitter 4. The emitter 4 is a radiator of electromagnetic oscillations of the optical range, the input of which is connected via the controller 5 to the output of timer 2

К выходам контроллера 6, 7, 8, и 9 подключены три светодиодные системы. Система красного излучения 10 с длиной волны 640 нм, содержащая Р светодиодов с длиной волны 640 нм, которая подключена первым выводом к выходу контроллера 6. Система зеленого излучения 11, содержащая Р светодиодов с длиной волны 530 нм, которая первым выводом подключена к выходу 7 контроллера. Система синего излучения 12, содержащая Р светодиодов с длиной волны 450 нм, которая первым выводом подключена к выходу 8 контроллера. Вторые выводы всех систем объединены и проводом 13 соединены с выходом 9 контроллера. Для управления многоцветной светодиодной подсветкой контроллер снабжен инфракрасным датчиком приема сигналов управления 14. В комплект также входит дистанционный пульт управления 15. С помощью пульта 15 можно выбрать несколько режимов плавной и динамической смены цветаThree LED systems are connected to the controller outputs 6, 7, 8, and 9. System of red radiation 10 with a wavelength of 640 nm, containing P LEDs with a wavelength of 640 nm, which is connected by the first output to the output of the controller 6. System of green radiation 11, containing P LEDs with a wavelength of 530 nm, which is first connected to the output 7 of the controller . The blue radiation system 12, containing P LEDs with a wavelength of 450 nm, which is connected to the output 8 of the controller by the first output. The second conclusions of all systems are combined and a wire 13 connected to the output 9 of the controller. To control the multi-color LED backlight, the controller is equipped with an infrared sensor for receiving control signals 14. The kit also includes a remote control 15. Using the remote control 15, you can select several modes for smooth and dynamic color change

На фиг. 2 изображен элемент воздействия, выполненный в виде панели 16 из твердого диэлектрика, на котором закреплены элементы оптического излучателя 4. Панель имеет размеры 640×500×2 мм.In FIG. 2 shows an exposure element made in the form of a panel 16 made of a solid dielectric, on which the elements of the optical emitter 4 are fixed. The panel has dimensions of 640 × 500 × 2 mm.

Оптический излучатель выполнен в виде М отрезков 17 светодиодной ленты FW 5050 RGB-60 RW, (где М=5…10). Каждый отрезок имеет длину 600 мм, закреплен на поверхности корпуса и содержит 36 светодиодных сборок SMD. Каждая сборка содержит кристалл красного излучения с длиной волны 640 нм, кристалл зеленого излучения с длиной волны 530 нм и кристалл синего излучения с длиной волны 450 нм. Цепи питания отрезков соединены параллельно и при помощи кабеля соединены с блоком, в котором находятся источник питания, таймер и трехканальный контролер фирмы ELF типа ELF-IRKON-24В-3СН-LV.The optical emitter is made in the form of M segments 17 of the LED strip FW 5050 RGB-60 RW, (where M = 5 ... 10). Each segment has a length of 600 mm, is mounted on the surface of the housing and contains 36 LED SMD assemblies. Each assembly contains a red radiation crystal with a wavelength of 640 nm, a green radiation crystal with a wavelength of 530 nm, and a blue radiation crystal with a wavelength of 450 nm. The power supply circuits of the segments are connected in parallel and are connected via cable to the unit in which the power supply, timer and three-channel controller of the ELF company type ELF-IRKON-24V-3CH-LV.

Отрезок ленты содержит 12 модулей. Каждый модуль имеет длину равную 50 мм и содержит 3 светодиодных сборки и три резистора.A piece of tape contains 12 modules. Each module has a length of 50 mm and contains 3 LED assemblies and three resistors.

Каждая светодиодная сборка содержит светодиод красного цвета с длиной волны 640 нм, светодиод зеленого цвета с длиной волны 530 нм и светодиод синего цвета с длиной волны 450 нм. Все светодиоды имеют отдельные выводы. У каждого модуля светодиоды одного цвета и один резистор соединены последовательно и образуют цепь питания одного цвета. Цепи питания всех модулей соединены параллельно. Светодиоды одного цвета всех модулей образуют систему соответствующего цвета. Вывод <-> у каждой системы соединен проводом с отдельной клеммой контроллера. Вывод <+> у каждой системы соединен с общим проводом.Each LED assembly contains a red LED with a wavelength of 640 nm, a green LED with a wavelength of 530 nm, and a blue LED with a wavelength of 450 nm. All LEDs have separate leads. Each module has LEDs of the same color and one resistor connected in series and form a power circuit of the same color. The power circuits of all modules are connected in parallel. LEDs of the same color of all modules form a system of the corresponding color. The output <-> for each system is wired to a separate controller terminal. The output <+> for each system is connected to a common wire.

В устройстве применяется контролер фирмы ELF типа ELF-IRKON-24В-3СН-LV, который имеет несколько режимов плавной и динамической смены цвета. Смена режимов производится при помощи дистанционного пульта с инфракрасным датчиком.The device uses a controller company ELF type ELF-IRKON-24V-3CH-LV, which has several modes of smooth and dynamic color change. Changing modes is done using a remote control with an infrared sensor.

Устройство работает следующим образом.The device operates as follows.

Устанавливается время процедуры. Устанавливается режим динамической смены света.The procedure time is set. The mode of dynamic change of light is set.

Пациент размещается на кушетке на спине. В этом случае элемент для цветотерапии размещен над туловищем пациента или над конечностями. Для воздействия на спину пациент укладывается вниз животом или панель прислоняется к спинке стула, а пациент садится спиной к панели и т.д. Время процедуры устанавливается в соответствии с медицинской методикой. Включают питание. По окончанию времени процедуры таймер отключает питание.The patient is placed on a couch on his back. In this case, the element for color therapy is placed above the patient’s body or above the limbs. To influence the back, the patient is laid down with his stomach or the panel is leaning against the back of the chair, and the patient is sitting with his back to the panel, etc. The procedure time is set in accordance with the medical procedure. Turn on the power. At the end of the procedure time, the timer turns off the power.

Воздействие на организм пациента цветотерапия позволяет предотвратить развитие стрессовых изменений, укрепить тормозные процессы в центральной нервной системе, обеспечивает повышение уровня регулируемых влияний центральной нервной системы на вегетативные функции организма и осуществляет коррекцию нарушений центральной нервной системы.The impact on the patient's body of color therapy can prevent the development of stressful changes, strengthen the inhibitory processes in the central nervous system, increase the level of regulated effects of the central nervous system on the autonomic functions of the body and correct the disorders of the central nervous system.

Понижает чувствительность периферических рецепторов, повышает активность всех отделов эндокринной системы, увеличивает капиллярный кровоток, кровенаполнение сосудов, нормализует сосудистую и эпителиальную проницаемость, улучшает протекание метаболических процессов, повышает устойчивость организма к неблагоприятным воздействиям, обеспечивает более мягкое течение послеоперационного периода, способствует ускоренной нормализации показателей гомеостаза, улучшению репаративных процессов.Reduces the sensitivity of peripheral receptors, increases the activity of all departments of the endocrine system, increases capillary blood flow, blood vessels, normalizes vascular and epithelial permeability, improves the course of metabolic processes, increases the body's resistance to adverse effects, provides a milder postoperative period, promotes accelerated normalization of homeostasis, improving reparative processes.

Техническим результатом предлагаемого изобретения является восстановление функциональной связи всех систем организма. Сокращение сроков лечения. Устройство технологично в производстве, имеет малое энергопотребление. Удобно при обслуживании медицинским персоналом.The technical result of the invention is the restoration of the functional connection of all body systems. Shortening treatment time. The device is technologically advanced in production, has low power consumption. Convenient for maintenance by medical personnel.

Источники информацииInformation sources

1. Зверев В.А. // В сб. Визуальная цветостимуляция в рефлексологии, неврологии, терапии и офтальмологии под ред. B.C. Гойденко, - РМА. - М. - 1998. - с. 861. Zverev V.A. // Sat Visual color stimulation in reflexology, neurology, therapy and ophthalmology, ed. B.C. Goidenko, - RMA. - M. - 1998. - p. 86

2. Аппарат динамической фототерапии АДФТ-4-Радуга, www.trima.ru/medicine/rainbow.htm.2. Dynamic phototherapy apparatus ADPT-4-Rainbow, www.trima.ru/medicine/rainbow.htm.

Claims

A device for therapeutic exposure to electromagnetic waves of the optical range, containing a power source and an exposure element including an emitter of electromagnetic waves of the optical range, characterized in that the exposure element contains a panel made of solid dielectric, on which is mounted an emitter of electromagnetic waves of the optical range, made in the form of M segments of LED strip FW-5050 RGB-60 RW, (where M = 5 ... 10), each segment is fixed to the surface of the panel, has a length of 600 mm and contains 36 SMD type LED housings, each of which has three color crystals - a red radiation crystal with a wavelength of 640 nm, a green radiation crystal with a wavelength of 530 nm and a blue radiation crystal with a wavelength of 450 nm, the power supply circuits are connected via a controller to the output terminals of the power source.
