RU152818U1

RU152818U1 - GLASS PACKAGING WITH SCREW CAP FOR STORING CANNED PRODUCTS

Info

Publication number: RU152818U1
Application number: RU2014137715/12U
Authority: RU
Inventors: Сергей Вильямович Иоффе; Вильям Михайлович Иоффе
Original assignee: Сергей Вильямович Иоффе; Вильям Михайлович Иоффе
Priority date: 2014-09-18
Filing date: 2014-09-18
Publication date: 2015-06-20

Abstract

1. Стеклянная упаковка с винтовой укупоркой для хранения консервированных продуктов, включающая стеклянную банку с боковыми стенками и плечиками, винтовую цилиндрическую горловину, днище и съемную винтовую крышку, отличающаяся тем, что она дополнительно содержит вторые стеклянную банку с винтовой цилиндрической горловиной и съемную винтовую крышку, а также двойной съемный винтовой держатель, при этом днища обеих банок снаружи выполнены в виде сплошных винтовых цилиндров и соединены друг с другом соосно при помощи двойного съемного винтового держателя.2. Стеклянная упаковка с винтовой укупоркой для хранения консервированных продуктов по п. 1, отличающаяся тем, что днища снаружи обеих банок в виде сплошных винтовых цилиндров выполнены с одинаковыми или разными диаметрами, а также с одинаковыми или разными направлениями (правосторонним или левосторонним) резьбы на них.3. Стеклянная упаковка с винтовой укупоркой для хранения консервированных продуктов по п. 1, отличающаяся тем, что соединяющий сплошные винтовые цилиндры снаружи днищ двух банок двойной съемный винтовой держатель изготовлен из тонколистовой стали в виде полого, открытого с двух сторон цилиндра, верхний и нижний торцы которого подвиты и выполнены с внутренними винтовыми выступами в виде лопаток со скосами для взаимодействия с резьбой сплошных винтовых цилиндров снаружи днищ обеих банок.4. Стеклянная упаковка с винтовой укупоркой для хранения консервированных продуктов по п. 3, отличающаяся тем, что диаметры двойного съемного винтового держателя банок равны диаметрам сплошных винтовых цилиндров снаружи днищ соединяемых стеклянных банок, а �1. Glass packaging with a screw closure for storing canned food, including a glass jar with side walls and shoulders, a screw cylindrical neck, a bottom and a removable screw cap, characterized in that it further comprises a second glass jar with a screw cylindrical neck and a removable screw cap, as well as a double removable screw holder, while the bottoms of both cans on the outside are made in the form of solid screw cylinders and are connected to each other coaxially using a double removable screw product holder. 2. A glass packaging with screw closure for storing canned food according to claim 1, characterized in that the bottoms outside of both cans in the form of solid screw cylinders are made with the same or different diameters, as well as with the same or different directions (right or left) of thread on them. 3. A glass packaging with screw closure for storing canned food according to claim 1, characterized in that a double removable screw holder connecting solid screw cylinders outside the bottoms of two cans is made of sheet steel in the form of a hollow cylinder, open on both sides, the upper and lower ends of which are suspended and made with internal screw protrusions in the form of blades with bevels for interaction with the thread of solid screw cylinders outside the bottoms of both cans. 4. Glass packaging with screw closure for storing canned food according to claim 3, characterized in that the diameters of the double removable screw holder of the cans are equal to the diameters of the solid screw cylinders outside the bottoms of the connected glass jars, and �

Description

Стеклянная упаковка с винтовой укупоркой для хранения консервированных продуктов.Glass packaging with screw closure for storing canned food.

Полезная модель относится к области пищевой промышленности и может быть применена для стеклянных банок с винтовой цилиндрической горловиной, предназначенных для хранения и транспортировки консервированных пищевых продуктов.The utility model relates to the field of food industry and can be applied to glass jars with a cylindrical screw neck, designed for storage and transportation of canned food.

Известна банка, содержащая горловину с резьбой и полый корпус, образованный боковыми и торцевыми сторонами, последние из которых выполнены параллельно друг другу (свидетельство на полезную модель № 37498, М. Кл. B65D 1/10).A known can containing a threaded neck and a hollow body formed by the side and end sides, the latter of which are made parallel to each other (certificate for utility model No. 37498, M. C. B65D 1/10).

Существенным недостатком известной банки является невозможность присоединить к ней снаружи другую банку с целью обеспечения возможности одновременного хранения и транспортировки в двух банках двух разных консервированных продуктов.A significant drawback of the known can is the inability to attach another can to it from the outside in order to ensure the possibility of simultaneous storage and transportation of two different canned products in two cans.

Известна упаковочная емкость под винтовую укупорку, принятая в качестве прототипа (свидетельство на полезную модель № 33094, М Кл. B65D 1/10), выполненная из стекла в виде тела вращения с плечиками, имеющая в сечении радиальной плоскости дугообразную выгнутую форму, с широкой горловиной с резьбовым венчиком на ней, а также стопорным кольцом.Known packaging container for screw closure, adopted as a prototype (certificate for utility model No. 33094, M Cl. B65D 1/10), made of glass in the form of a body of revolution with shoulders, having in the cross section of the radial plane an arched curved shape with a wide mouth with a threaded whisk on it, as well as a retaining ring.

Существенным недостатком данного устройства является невозможность обеспечения одновременного хранения и транспортировки в нем двух разных консервированных продуктов.A significant disadvantage of this device is the inability to simultaneously store and transport in it two different canned products.

Известна крышка для закупорки стеклянных банок, выполненная в виде закрытого с одной стороны цилиндра, на внутренней поверхности которого имеется резьба для взаимодействия с резьбой на горловине сосуда, причем, на внутренней поверхности донышка цилиндра образована канавка для уплотнительного кольца из эластичного материала (патент РФ № 845767, М. Кл. B65D 41/4)Known lid for blocking glass jars, made in the form of a cylinder closed on one side, on the inner surface of which there is a thread for interaction with thread on the neck of the vessel, moreover, on the inner surface of the bottom of the cylinder, a groove for the sealing ring is made of elastic material (RF patent No. 845767 M.C. B65D 41/4)

Существенным недостатком известного технического решения является невозможность с помощью такой крышки обеспечить соединение двух стеклянных банок: основной и дополнительной, с целью одновременного хранения и транспортировки в них двух разных консервированных продуктов.A significant disadvantage of the known technical solution is the impossibility of using such a lid to ensure the connection of two glass jars: the main and the additional, with the aim of simultaneous storage and transportation of two different canned products in them.

Известна винтовая крышка для закупорки стеклянных банок по патенту РФ на полезную модель № 21584 «Крышка твист-офф для закупорки стеклянных банок», принятая в качестве прототипа и изготовленная в виде закрытого с одной стороны цилиндра, имеющего наружную и внутренние поверхности. При этом ее нижняя цилиндрическая часть подвита и выполнена с винтовыми выступами в виде лопаток со скосами для взаимодействия с резьбой горловины банки, причем, на внутренней поверхности периферийной части крышки выполнена кольцевая канавка для размещения кольцевой уплотнительной прокладки, а наружная поверхность выполнена концентрическими выдавками с возрастанием их диаметра от центра крышки к ее периферии.Known screw cap for corking glass jars according to the patent of the Russian Federation for utility model No. 21584 "Twist-off lid for corking glass jars", adopted as a prototype and made in the form of a cylinder closed on one side, with outer and inner surfaces. At the same time, its lower cylindrical part is twisted and made with helical protrusions in the form of blades with bevels for interaction with the thread of the neck of the can, moreover, an annular groove is made on the inner surface of the peripheral part of the lid to accommodate the annular sealing gasket, and the outer surface is made with concentric extrusions diameter from the center of the cap to its periphery.

Существенным недостатком такой крышки является невозможность с ее помощью обеспечить соединение снаружи двух разных емкостей для одновременного раздельного хранения и транспортировки в них двух разных консервированных продуктовA significant drawback of such a lid is the inability to use it to connect the outside of two different containers for simultaneous separate storage and transportation of two different canned products in them

Технический результат разработанного устройства заключается в обеспечении возможности уменьшения занимаемых выставочных, торговых и складских площадей и помещений, а также в возможности более рационально использовать загрузку транспортных средств при транспортировке консервированной продукции разных наименований.The technical result of the developed device is to provide the possibility of reducing the occupied exhibition, retail and warehouse space and premises, as well as the ability to more efficiently use the loading of vehicles during transportation of canned products of various kinds.

Поставленная техническая задача решается за счет того, что основная стеклянная банка, включающая боковые стенки с плечиками, днище и широкую сквозную цилиндрическую винтовую горловину, дополнительно содержит дополнительную стеклянную банку с широкой сквозной винтовой цилиндрической горловиной и съемный двойной винтовой держатель банок, при этом днища обеих банок снаружи выполнены в виде сплошных винтовых цилиндров, которые соосно соединены друг с другом при помощи съемного двойного винтового держателя, который изготовлен, например, из тонколистовой стали.The stated technical problem is solved due to the fact that the main glass jar, including side walls with shoulders, a bottom and a wide through cylindrical screw neck, additionally contains an additional glass jar with a wide through screw cylindrical neck and a removable double screw can holder, while the bottoms of both cans outside are made in the form of continuous screw cylinders, which are coaxially connected to each other using a removable double screw holder, which is made, for example, from sheet steel.

В результате такого вертикального соединения банок появляется возможность хранить и транспортировать раздельно и одновременно два разных консервированных продукта в разных, соединенных снаружи друг с другом, стеклянных банках.As a result of such a vertical connection of the cans, it becomes possible to store and transport separately and simultaneously two different canned products in different glass jars connected externally to each other.

Для реализации поставленной задачи изготовлена стеклянная банка с винтовой укупоркой, наружная сторона днища которой выполнена в виде сплошного широкого винтового цилиндра, представленная на фиг. 1, где: 1 - корпус стеклянной банки; 2 - сквозная винтовая цилиндрическая горловина; 3 - сплошной винтовой цилиндр. Изготовление такой банки не вызывает каких-либо сложностей, так как оно осуществляется широко известным и распространенным формовочным способом, при котором расплавленная стекольная масса заливается в формовочную форму. При этом необходимо только модернизировать форму для получения разработанной банки, которая потребует незначительных единовременных капитальных затрат.To accomplish this task, a glass jar with screw capping was made, the outer side of the bottom of which is made in the form of a continuous wide screw cylinder, shown in FIG. 1, where: 1 - the case of a glass jar; 2 - through screw cylindrical neck; 3 - continuous screw cylinder. The manufacture of such a can does not cause any difficulties, since it is carried out by the well-known and widespread molding method, in which the molten glass mass is poured into the molding mold. In this case, it is only necessary to modernize the form for obtaining a developed bank, which will require insignificant one-time capital costs.

Формы стеклянных банок, присоединяемых друг к другу, могут быть выполнены одинаковыми или разными телами вращения или объемными геометрическими фигурами, а также их сочетанием, банки могут иметь одинаковые или разные объемы, одинаковые или разные диаметры винтовых цилиндрических горловин, а также одинаковые или разные (правостороннее или левостороннее) направление резьбы на них.The shapes of glass jars attached to each other can be made by the same or different bodies of revolution or volumetric geometric figures, as well as their combination, the banks can have the same or different volumes, the same or different diameters of screw cylindrical necks, as well as the same or different (right-handed or left) thread direction on them.

Разработанное соосное соединение двух банок снаружи со стороны их днищ выполняется с помощью двойного съемного винтового держателя, который изготовлен, например, из тонколистовой стали. Такой держатель представляет собой полый, открытый с двух сторон цилиндр, верхний и нижний торцы которого подвиты и выполнены с внутренними винтовыми выступами в виде лопаток со скосами для взаимодействия с резьбой соединяемых сплошных винтовых цилиндров со стороны днищ обеих стеклянных банок. Диаметр двойного съемного винтового держателя равен диаметрам сплошных винтовых цилиндров днищ соединяемых стеклянных банок, а направление резьбы на нем (правостороннее или левостороннее) совпадает с направлением резьбы на сплошных винтовых цилиндрах снаружи днищ банок.The developed coaxial connection of two cans from the outside from the sides of their bottoms is performed using a double removable screw holder, which is made, for example, of sheet steel. Such a holder is a hollow cylinder, open on both sides, the upper and lower ends of which are twisted and made with internal screw protrusions in the form of blades with bevels for interaction with the thread of the connected solid screw cylinders from the bottoms of both glass jars. The diameter of the double removable screw holder is equal to the diameters of the solid screw cylinders of the bottoms of the connected glass jars, and the thread direction on it (right or left) coincides with the direction of the thread on the solid screw cylinders outside the bottoms of the cans.

В случае если диаметры сплошных винтовых цилиндров соединяемых банок разные, двойной съемный винтовой держатель изготавливается путем соосного прочного, например с помощью сварки, соединения двух полых, открытых с двух сторон цилиндров разных диаметров, равных диаметрам соединяемых сплошных винтовых цилиндров снаружи днищ банок. Наружные торцы соединяемых полых цилиндров подвиты и выполнены с внутренними винтовыми выступами в виде лопаток со скосами дл взаимодействия с резьбой соединяемых сплошных винтовых цилиндров со стороны днищ соединяемых банок. При этом направления внутренней резьбы каждого цилиндре (правостороннее или левостороннее) совпадает с направлением наружной резьбы на каждом сплошном винтовом цилиндре.If the diameters of the continuous screw cylinders of the cans to be connected are different, the double removable screw holder is made by coaxial strength, for example by welding, joining two hollow cylinders of different diameters open from both sides, equal to the diameters of the connected solid screw cylinders outside the bottoms of the cans. The outer ends of the joined hollow cylinders are twisted and made with internal screw protrusions in the form of blades with bevels for interacting with the threads of the connected continuous screw cylinders from the bottoms of the connected cans. In this case, the direction of the internal thread of each cylinder (right-hand or left-hand) coincides with the direction of the external thread on each solid screw cylinder.

На фиг. 2 и фиг. 3 представлен разработанный двойной съемный винтовой держатель для соединения сплошных винтовых цилиндров с наружной стороны днищ двух банок одинакового диаметра, где: 4- и 5 - корпус двойного съемного винтового держателя.In FIG. 2 and FIG. Figure 3 shows the developed double removable screw holder for connecting continuous screw cylinders from the outside of the bottoms of two cans of the same diameter, where: 4- and 5 are the cases of the double removable screw holder.

Двойные съемные винтовые держатели могут быть изготовлены не только из тонколистовой стали, а также из цветных металлов и полимерных материалов. Их изготовление может быть реализовано разными способами в зависимости от применяемого материала, Так, в случае изготовления из тонколистовой стали, они могут быть выполнены, например, способом штамповки, также как изготавливаются стандартные крышки типа твист-офф. Кроме того, они могут быть изготовлены путем соосного прочного соединения со стороны, противоположной внутренним винтовым выступам, двух винтовых крышек твист-офф (фиг. 2). Для изготовления двойных съемных винтовых держателей могут использоваться крышки одинаковых или разных диаметров, в процессе изготовления которых в их поверхностях дополнительно выполняются лишь сквозные отверстия больших диаметров. Соосное соединение двух таких крышек одинаковых или разных диаметров с дополнительными широкими сквозными отверстиями выполняется, например, с помощью клея или сварки в зависимости от материала, из которого они изготовлении.Double removable screw holders can be made not only of sheet steel, but also of non-ferrous metals and polymeric materials. Their manufacture can be implemented in different ways, depending on the material used. So, in the case of manufacture from sheet steel, they can be performed, for example, by stamping, as well as standard twist-off covers are made. In addition, they can be made by coaxial strong connection from the side opposite the internal screw protrusions, two screw caps twist-off (Fig. 2). For the manufacture of double removable screw holders, covers of the same or different diameters can be used, in the manufacturing process of which only through holes of large diameters are additionally made in their surfaces. The coaxial connection of two such covers of the same or different diameters with additional wide through holes is, for example, by means of glue or welding, depending on the material from which they are made.

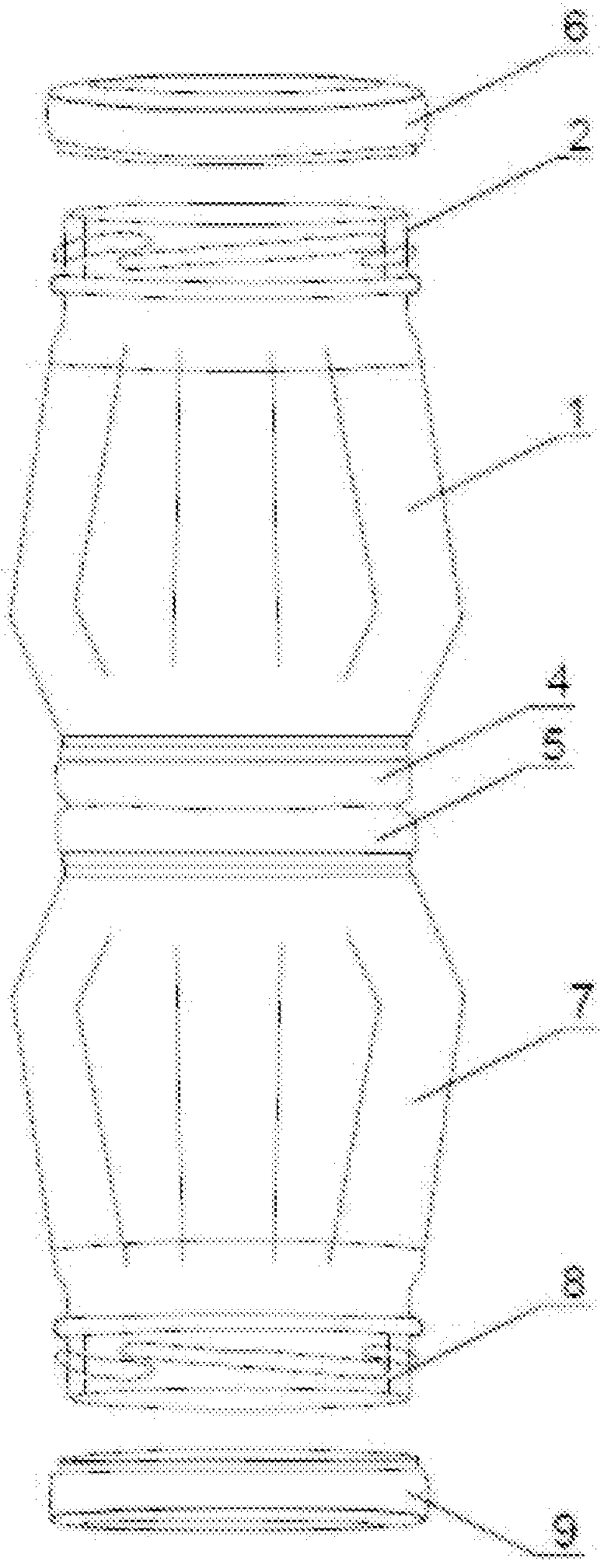

Использование разработанной банки показано на фиг. 4 и фиг. 5, где: 4 и 5 съемный двойной винтовой держатель, 6 - съемная винтовая крышка твист-офф, 7 - дополнительная банка, 8-сквозная винтовая цилиндрическая горловина, 9 - дополнительная съемная винтовая крышка твист-офф. На горизонтальную поверхность устанавливается основная стеклянная банка со сплошным винтовым цилиндром с внешней стороны ее днища, заполняется через сквозную винтовую горловину 2 консервируемым продуктом и укупоривается съемной винтовой крышкой, например, типа твист-офф 6. Затем эта банка с продуктом переворачивается на 180 градусов вверх и на ее сплошной винтовой цилиндр накручивается с одной стороны съемный двойной винтовой держатель. После чего дополнительная стеклянная банка 7 своим сплошным винтовым цилиндром закручивается с противоположной стороны двойного съемного винтового держателя и через сквозную винтовую цилиндрическую горловину 8 заполняется вторым консервируемым продуктом. Заполненная дополнительная банка 7 укупоривается дополнительной съемной винтовой крышкой твист-офф 9. На стеклянных боковых поверхностях обеих заполненных банок закрепляются этикетки с двойным изображением каждого консервируемого продукта в соответствующей банке, причем, одно из них выполнено в перевернутом виде (фиг. 6.).The use of the designed can is shown in FIG. 4 and FIG. 5, where: 4 and 5 removable double screw holder, 6 - removable screw twist-off cover, 7 - additional can, 8-through screw cylindrical neck, 9 - additional removable screw twist-off cover. On the horizontal surface, the main glass jar is installed with a continuous screw cylinder on the outside of its bottom, is filled through the through screw neck 2 with a canned product and sealed with a removable screw cap, for example, of the twist-off type 6. Then this can with the product is turned 180 degrees up and on its continuous screw cylinder, a removable double screw holder is screwed on one side. After that, the additional glass jar 7 is twisted with its solid screw cylinder on the opposite side of the double removable screw holder and is filled through the through screw cylindrical neck 8 with the second canned product. The filled additional can 7 is corked with an additional removable screw cap of the twist-off 9. On the glass side surfaces of both filled cans, labels with a double image of each canned product are fixed in the corresponding can, moreover, one of them is made upside down (Fig. 6.).

Вскрытие банок с продуктами может производиться в любой порядке. Для этого обе соединенные банки, содержащие разные продукты, одной из своих укупоренных винтовых крышек устанавливаются на горизонтальной поверхности. Затем, придерживая нижнюю банку одной рукой, другой рукой откручивают верхнюю крышку твист-офф, вскрывая тем самым для потребления верхнюю банку с продуктами. При необходимости вскрытия нижней банки, соединенные друг с другом банки переворачиваются на 180 градусов вниз и устанавливаются на горизонтальной поверхности, после чего производится вскрытие верхней банки и потребление из нее второго консервируемого продукта.Opening cans of food can be done in any order. For this, both connected cans containing different products of one of their corked screw caps are mounted on a horizontal surface. Then, holding the lower jar with one hand, with the other hand, unscrew the upper twist-off lid, thereby opening the upper jar of food for consumption. If it is necessary to open the lower can, the cans connected to each other are turned 180 degrees down and installed on a horizontal surface, after which the upper can is opened and the second canned product is consumed from it.

Огромное количество и разнообразие выпускаемых промышленностью банок (по форме, объемам, диаметрам винтовых цилиндрических горловин и направлениям резьбы на них), а также разнообразие консервируемых продуктов и их сочетаний, позволит при использовании разработанной банки с двойным съемным винтовым держателем значительно расширить ассортимент консервируемой продукции и увеличить объем ее реализации. При этом изготовление разработанной банки и съемного двойного винтового держателя не требуют значительных капитальных и эксплуатационных затрат. Так, для изготовления самой банки необходима лишь одноразовая модернизация ее формовочной формы. Расходы же на изготовление съемных двойных винтовых держателей банок сопоставимы с расходами на изготовление стандартных съемных винтовых крышек типа твист-офф, причем, конструкция съемного двойного винтового держателя банок во многом совпадает с конструкцией этих крышек и требует при их изготовлении такой же незначительный расход материала. The huge number and variety of cans produced by the industry (in shape, volume, diameter of screw cylindrical neck and thread directions on them), as well as the variety of canned products and their combinations, will allow using the developed can with a double removable screw holder to significantly expand the range of canned products and increase volume of its implementation. At the same time, the manufacture of a developed can and a removable double screw holder do not require significant capital and operating costs. So, for the manufacture of the can itself, only a one-time modernization of its molding form is necessary. The costs for the manufacture of removable double screw can holders are comparable to the costs for the manufacture of standard removable twist-off screw caps, moreover, the design of the removable double screw can holders largely coincides with the design of these caps and requires the same insignificant material consumption.

Claims

1. Glass packaging with a screw closure for storing canned food, including a glass jar with side walls and shoulders, a screw cylindrical neck, a bottom and a removable screw cap, characterized in that it further comprises a second glass jar with a screw cylindrical neck and a removable screw cap, as well as a double removable screw holder, while the bottoms of both cans on the outside are made in the form of solid screw cylinders and are connected to each other coaxially using a double removable screw product holder.

2. Glass packaging with screw closure for storing canned food according to claim 1, characterized in that the bottoms outside of both cans in the form of solid screw cylinders are made with the same or different diameters, as well as with the same or different directions (right or left) of thread them.

3. A glass packaging with screw closure for storing canned food according to claim 1, characterized in that a double removable screw holder connecting solid screw cylinders outside the bottoms of two cans is made of sheet steel in the form of a hollow cylinder, open on both sides, the upper and lower ends which are twisted and made with internal screw protrusions in the form of blades with bevels for interaction with the thread of solid screw cylinders outside the bottoms of both cans.

4. Glass packaging with screw closure for storing canned food according to claim 3, characterized in that the diameters of the double removable screw holder of the cans are equal to the diameters of the solid screw cylinders outside the bottoms of the connected glass jars, and the direction of the thread on the double removable screw holder (right or left) coincide with the direction of the thread on them.

5. A glass packaging with screw closure for storing canned food according to claim 3, characterized in that for connecting solid screw cylinders to the outside of the bottoms of two cans of different diameters, a double removable screw holder is made in the form of two hollow cylinders open on both sides of the cylinders , firmly connected coaxially with each other, the upper and lower ends of which are twisted and made with internal screw protrusions in the form of blades with bevels for interaction with the thread of solid screw cylinders, while the diameters of the hollow cylinders with a screw thread of a double removable screw holder are equal to the diameters of the solid screw cylinders outside the bottoms of the connected cans.
