Abstract

1. Цилиндровый механизм сейфового замка, содержащий корпус с поворотным сердечником, в соосных радиальных отверстиях которых установлены подпружиненные верхние и нижние запирающие штифты, а в ключевом канале цилиндрового механизма размещен в продольном направлении цилиндрический стержень, предотвращающий выпадание запирающих штифтов, снабженный хвостовиком, служащим для стержня шарнирной опорой, отличающийся тем, что в продольном отверстии поворотного сердечника установлен и зафиксирован посредством радиально расположенного стального закаленного штифта цилиндрический стакан, продольное отверстие которого является ключевым каналом цилиндрового механизма и в дно которого упирается хвостовик стержня, в радиальных отверстиях цилиндрического стакана, соосных радиальным отверстиям корпуса и поворотного сердечника, размещены толкатели, выполненные преимущественно в виде шариков, взаимодействующие с нижними запирающими штифтами и стержнем в ключевом канале так, что нижние торцы нижних запирающих штифтов располагаются на границе раздела соприкасающихся поверхностей цилиндрического стакана и поворотного сердечника, на внешней стороне цилиндрического стакана на участке между его началом и ближайшим из запирающих штифтов в соответствии с радиальным расположением запирающих штифтов закреплены защитные стальные закаленные шарики, выступающие части которых входят в торцевую проточку, выполненную в начальной части продольного отверстия цилиндрического стакана, выполнена торцевая проточка, в которой закреплено кольцо из стальной закаленной проволоки, предохраняющее защитные шарики от высверлив

Description

Цилиндровый механизм сейфового замка

Полезная модель относится к области запирающих устройств, в частности к цилиндровым механизмам сейфовых замков, характеризующихся повыщенной защищенностью от криминального воздействия и в конструкциях которых в качестве блокирующих элементов используются запирающие штифты.

Типовая конструкция цилиндрового механизма замка с запирающими штифтами в качестве блокирующих элементов, содержит корпус с установленным в нем поворотным сердечником с продольным ключевым каналом. В корпусе и поворотном сердечнике выполнены соосные радиальные отверстия, в которых установлены подпружиненные относительно корпуса запирающие щтифты - по меньшей мере нижний и верхний. Нижний запирающий штифт, установленный в поворотном сердечнике, осуществляет взаимодействие с ключом. Верхний запирающий щтифт, установленный в корпусе, взаимодействует, с одной стороны, с нижним штифтом, а с другой - с пружиной. При вставленном ключе, код которого соответствует коду механизма, запирающие штифты, взаимодействуя с кодовой поверхностью ключа, располагаются таким образом, что их соприкасающиеся торцы располагаются в плоскости разъема корпуса и поворотного сердечника, деблокируя последний. Это дает возможность повернуть сердечник вокруг продольной оси и привести в движение взаимодействующий с ним механизм перемещения засова замка.

Среди таких цилиндровых механизмов известны механизмы, работающие с плоскими ключами, у которых кодовой частью является профильная бородка, выполненная по узкой стороне ключа и предназначенная для взаимодействия с запирающими

2000111573

ipijipppiijipiiHiiiin

М. кл. Е05 В 27/00

штифтами, размещенными в сердечнике в один ряд, см. например 1, 2. Такие механизмы не обладают высокой степенью секретности, легко прощупываются и вскрываются отмычками. Обычно какие механизмы используются в дверных замках бытового применения, в сейфовых замках такие механизмы не используются.

Несколько большая секретность может быть реализована в цилиндровых механизмах, работающих с плоскими ключами, у которых кодовой поверхностью является широкая поверхность ключа с расположенными на ней кодовыми лунками, см. например 3, 4. Увеличение секретности в таких механизмах обеспечивается за счет увеличения количества запирающих щтифтов, размещаемых, как правило, в несколько рядов по одну сторону от ключевого отверстия. Однако, увеличение количества запирающих штифтов сопровождается увеличением размеров ключевого канала, что облегчает возможность прощупывания механизма и подбор к нему отмычек. В связи с этим такие механизм также не используются в сейфовых замках.

Более высокую степень секретности позволяют обеспечить цилиндровые механизмы, работающие с цилиндрическими ключами, например механизмы, описанные в 5, 6. В таких механизмах запирающие шрифты распределяются в объеме поворотного цилиндра не только в продольном направлении, но и по его окружности, что позволяет увеличить их число и одновременно уменьшить размеры ключевого канала. Особенностью цилиндровых механизмов, описанных в 5, 6, является профильное выполнение нижних запирающих штифтов, что обеспечивает их фиксацию в поворотном сердечнике и предотвращает выпадание в ключевой канал. Такое решение, однако, усложняет конструкцию цилиндрового механизма.

Известен цилиндровый механизм замка 7, в котором решена задача предотвращения выпадания запирающих штифтов в ключевой канал за счет закрепления в нем в продольном направлении цилиндрического стержня и, соответственно, применения трубчатого цилиндрического ключа. Такое решение упрощает конструкцию, при этом закрепление в ключевом канале в продольном направлении цилиндрического стержня уменьшает площадь, доступную для отмычки. Однако, закрепление цилиндрического стержня, примененное в 7, имеет недостатки. В частности, жестко закрепленный стержень создает опору при прощупывании механизма, а при возможном высверливании стержня запирающие щтифты выпадают в ключевое отверстие.

Более высокой степенью защищенности от криминального воздействия обладает конструкция цилиндрового механизма 8, в которой применено шарнирное закрепление цилиндрического стержня в ключевом канале, что предотвращает возможность его высверливания. Большая степень секретности, реализуемая в механизме, и указанная защита от высверливания позволяет использовать его в сейфовых замках.

Цилиндровый механизм, описанный в 8, наиболее близок к заявляемому цилиндровому механизму сейфового замка и принят в качестве прототипа.

Цилиндровый механизм сейфового замка, принятый в качестве прототипа, содержит корпус и установленный в корпусе поворотный сердечник. В соосных радиальных отверстиях корпуса и поворотного сердечника установлены подпружиненные верхние и нижние запирающие щтифты, определяющие код механизма. В ключевом канале, выполненном в поворотном сердечнике, установлен в продольном направлении цилиндрический стержень, обеспечивающий предотвращение выпадания запирающих щтифтов. Этот стержень имеет заходный конус и снабжен хвостовиком, служащим для стержня шарнирной опорой. Цилиндровый механизм работает с трубчатым ключом, выемки на поверхности которого соответствуют коду механизма.

Наличие шарнирной опоры обеспечивает «качающуюся установку стержня в ключевом канале, что не позволяет создать необходимую опору при прощупывании механизма отмычкой, а также не позволяет высверлить стержень.

Однако такой механизм не защищен от «грубого силового взлома, например путем выбивания стержня ключевого канала в продольном направлении, что может привести к такому разрушению механизма, при котором осуществляется его разблокирование и последующее открытие замка.

Технической задачей, на решение которой направлена заявляемая полезная модель, является обеспечение принудительного блокирования механизма при криминальном его взломе путем выбивания стержня ключевого канала в продольном направлении.

Сущность заявляемой полезной модели состоит в том, что в цилиндровом механизме сейфового замка, содержащем корпус с поворотным сердечником, в соосных радиальных отверстиях которых установлены подпружиненные верхние и нижние запирающие штифты, а в ключевом канале цилиндрового механизма размещен в продольном направлении цилиндрический стержень, предотвращающий выпадание запирающих штифтов, снабженный хвостовиком, служащим для стержня шарнирной опорой, в отличие от прототипа в продольном отверстии поворотного сердечника установлен и зафиксирован посредством радиально расположенного стального закаленного штифта цилиндрический стакан, продольное отверстие которого является ключевым каналом цилиндрового механизма и в дно которого упирается хвостовик стержня, в радиальных отверстиях цилиндрического стакана, соосных радиальным отверстиям корпуса и поворотного сердечника, размещены толкатели, выполненные преимущественно в виде шариков, взаимодействующие с нижними запирающими штифтами и стержнем в ключевом канале так, что нижние торцы нижних запирающих штифтов располагаются на границе раздела соприкасающихся поверхностей цилиндрического стакана и поворотного сердечника, на внешней стороне цилиндрического стакана на участке между его началом и ближайшим из запираюших штифтов в соответствии с

радиальным расположением запирающих штифтов закреплены защитные стальные закаленные щарики, выступающие части которых входят в торцевую проточку, выполненную в начальной части продольного отверстия поворотного сердечника, при этом в начальной части продольного отверстия цилиндрического стакана выполнена торцевая проточка, в которой закреплено кольцо из стальной закаленной проволоки, предохраняющее защитные шарики от высверливания

В вариантах реализации заявляемого цилиндрового механизма, имеющих практическое значение, диаметр стального закаленного штифта, фиксирующего цилиндрический стакан в продольном отверстии поворотного сердечника, не превышает 2,5 мм, диаметр продольного отверстия цилиндрического стакана не превышает 10 мм, а в обращенной наружу торцевой части стержня закреплен стальной закаленный ролик, дополнительно предохраняющий стержень от высверливания.

Цилиндровый механизм предназначен для установки на сейф, диаметр ключевого отверстия которого меньше диаметра торцевой проточки, выполненной в начальной части продольного отверстия цилиндрического стакана.

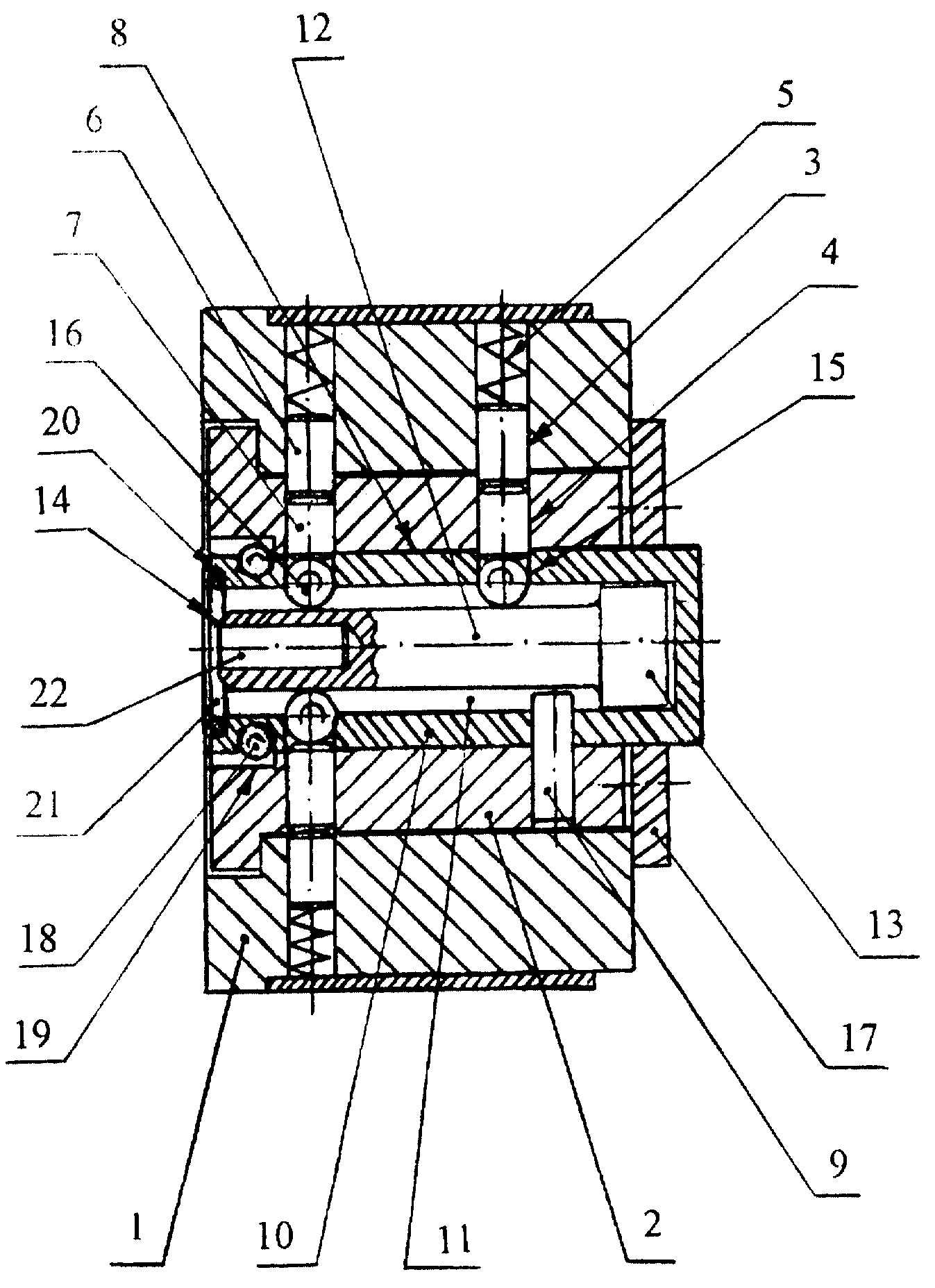

Сущность заявляемой полезной модели и возможность ее промышленного применения поясняются чертежом, представленным на фигуре, где показан общий вид цилиндрового механизма в сборе в одном из возможных вариантов реализации.

Заявляемый цилиндровый механизм сейфового замка содержит, см. фигуру, корпус 1 с поворотным сердечником 2, в соосных радиальных отверстиях 3 и 4 которых установлены подпружиненные пружинами 5 верхние 6 и нижние 7 запирающие щтифты.

В продольном отверстии 8 поворотного сердечника 2 установлен и зафиксирован посредством радиально расположенного стального закаленного штифта 9 цилиндрический стакан 10. Продольное отверстие 11 цилиндрического стакана 10 является

ключевым каналом цилиндрового механизма. В вариантах реализации заявляемого цилиндрового механизма, имеющих практическое значение, диаметр стального закаленного штифта 9 не превышает 2,5 мм, а диаметр продольного отверстия 11 цилиндрического стакана 10 не превышает 10 мм.

В ключевом канале цилиндрового механизма, т.е. в продольном отверстии 11 цилиндрического стакана 10, размещен в продольном направлении цилиндрический стержень 12, снабженный хвостовиком 13, служащим для стержня 12 шарнирной опорой. Хвостовик 13 стержня 12 выполнен в виде концевого цилиндрического утолщения и упирается своим концом в дно цилиндрического стакана 10. По другую сторону хвостовика 13 расположена выступающая часть стального закаленного штифта 9, которая ограничивает продольное перемещение стержня 12 в ключевом канале. Эта же выступающая часть штифта 9 служит для угловой ориентации ключа (на фиг. не показан), вставляемого в ключевой канал.

Диаметр концевого цилиндрического утолщения, образующего хвостовик 13 стержня 12, несколько меньше диаметра отверстия И, что обеспечивает возможность поворота стержня 12 вокруг своей продольной оси, а также поперечное «качание его обращенной наружу торцевой части 14 в пределах, например, + 1 мм.

В цилиндрическом стакане 10 выполнены радиальные отверстия 15, соосные радиальным отверстиям 3 и 4 корпуса 1 и поворотного сердечника 2. В отверстиях 15 размещены выполненные в виде шариков толкатели 16, взаимодействующие с нижними запирающими штифтами 7 и стержнем 12 так, что нижние торцы нижних запирающих штифтов 7 располагаются на границе раздела соприкасающихся поверхностей цилиндрического стакана 10 и поворотного сердечника 2. Указанное взаимодействие стержня 12 с толкателями 16 предотвращает выпадание подпружиненных запирающих штифтов 6, 7 из своих отверстий 3, 4.

Поворотный сердечник 2 взаимодействует с механизмом перемещения засова замка (на фиг. не показан) с помощью кулачкового поводка 17, закрепленного на торце поворотного сердечника 2 соответствующими винтами.

На внещней стороне цилиндрического стакана 10 на участке между его началом и ближайшим из запирающих штифтов 7 в соответствии с радиальным расположением запирающих штифтов 7 закреплены защитные стальные закаленные шарики 18. Выступающие части защитных шариков 18 входят в торцевую проточку 19, выполненную в начальной части продольного отверстия 8 поворотного сердечника 2.

В начальной части продольного отверстия 11 цилиндрического стакана 10 выполнена торцевая проточка 20, в которой закреплено кольцо 21 из стальной закаленной проволоки, предохраняющее защитные шарики 18 от попыток высверливания. Препятствует попыткам высверливания защитных шариков 18 также то, что цилиндровый механизм устанавливается на сейф (на фиг. не показан), диаметр ключевого отверстия которого меньше диаметра торцевой проточки 20.

Препятствует высверливанию стержня 12, во первых, его шарнирное закрепление, обеспечивающее возможность поворота стержня 12 вокруг своей продольной оси, а также то, что в его торцевой части 14 закреплен стальной закаленный ролик 22.

Рассмотренные выше конструктивные меры обеспечивают надежную защиту заявляемого цилиндрового механизма от криминального взлома, что позволяет использовать его в сейфовых замках повышенной степени защиты класса «С по ГОСТ Р 51053-97.

Заявляемый цилиндровый механизм работает следующим образом.

В положении без ключа нижние запирающие штифты 7 под давлением верхних, запирающих штифтов 6 и пружин 5 упираются через толкатели 16 в стержень 12. В таком положении по крайней мере часть верхних запирающих штифтов блокирует поворотный сердечник 2 в корпусе 1. Для разблокирования механизма и отпирания замка в ключевой канал вставляется трубчатый ключ, расположение и глубина лунок на поверхности которого соответствуют коду механизма. При вставленном ключе нижние торцы верхних запирающих штифтов 6 и верхние торцы нижних запирающих штифтов 7 устанавливаются по границе разъема поворотного сердечника 2 и корпуса 1, что позволяет повернуть сердечник 2, например ключом, взаимодействующим с выступающей частью штифта 9.

При установке механизма на сейф, диаметр ключевого отверстия которого меньше диаметра торцевой проточки 20, криминальному воздействию доступны только часть кольца 21, ключевой канал и обращенная наружу торцевая часть 14 штыря 12 со стальным закаленным роликом 22.

Попытка криминального взлома механизма путем выбивания штыря 12 в продольном направлении приводит к блокированию механизма. Происходит это следующим образом. Выбиваемый штырь 12 упирается в дно цилиндрического стакана 10 и последний начинает перемещаться в продольном направлении, ломая стальной закаленный штифт 9. Выступающие части защитных шариков 18, расположенные в соответствии с радиальным расположением запирающих штифтов 7, при своем продольном перемещении вместе с выбиваемым цилиндрическим стаканом 10 заминают кромки всех отверстий 4 на всем пути своего перемещения. В результате этого запирающие щтифты 6 и 7 фиксируются в своих отверстиях 3 и 4 в положении, при котором механизм блокируется.

От высверливания защитные шарики 18, как уже отмечалось выше, защищены кольцом 21 из стальной закаленной проволоки, а стержень 12 - своей шарнирной установкой и дополнительно стальным закаленным роликом 22. Все остальные элементы защищены от криминального воздействия стенкой сейфа. Тем самым, обеспечивается

возможность выполнения основных элементов механизма из обычных конструкционных сталей, например из стали 20.

Таким образом, из рассмотренного видно, что заявляемая полезная модель осуществима, промышленно применима и решает поставленную задачу по обеспечению принудительного блокирования механизма при криминальном его взломе путем выбивания цилиндрического стержня ключевого канала в продольном направлении.

Источники информации

1.Авт. свид. СССР (SU) № 1263788, кл. Е05 В 27/00, опубл. 15.10.86.

2.Авт. свид. СССР (SU) № 1278436, кл. Е05 В 25/06, опубл. 23.12.86.

3.Патент СССР (SU) № 520058, кл. Е05 В 27/10, опубл. 30.06.76.

4.Патент СССР (SU) № 645608, кл. Е05 В 27/10, опубл. 30.01.79.

5.Патент СССР (SU) № 442609, кл. Е05 В 27/00, опубл. 05.09.74.

6.Авт. свид. СССР (SU) № 731909, кл. Е05 В 27/04, опубл. 30.04.80.

7.Авт. свид. СССР (SU) № 1461846, кл. Е05 В 27/00, опубл. 28.07.89.

8.Авт. свид. СССР (SU) № 1629449, кл. Е05 В 27/00, опубл. 23.02.91.

Claims (5)

1. Цилиндровый механизм сейфового замка, содержащий корпус с поворотным сердечником, в соосных радиальных отверстиях которых установлены подпружиненные верхние и нижние запирающие штифты, а в ключевом канале цилиндрового механизма размещен в продольном направлении цилиндрический стержень, предотвращающий выпадание запирающих штифтов, снабженный хвостовиком, служащим для стержня шарнирной опорой, отличающийся тем, что в продольном отверстии поворотного сердечника установлен и зафиксирован посредством радиально расположенного стального закаленного штифта цилиндрический стакан, продольное отверстие которого является ключевым каналом цилиндрового механизма и в дно которого упирается хвостовик стержня, в радиальных отверстиях цилиндрического стакана, соосных радиальным отверстиям корпуса и поворотного сердечника, размещены толкатели, выполненные преимущественно в виде шариков, взаимодействующие с нижними запирающими штифтами и стержнем в ключевом канале так, что нижние торцы нижних запирающих штифтов располагаются на границе раздела соприкасающихся поверхностей цилиндрического стакана и поворотного сердечника, на внешней стороне цилиндрического стакана на участке между его началом и ближайшим из запирающих штифтов в соответствии с радиальным расположением запирающих штифтов закреплены защитные стальные закаленные шарики, выступающие части которых входят в торцевую проточку, выполненную в начальной части продольного отверстия цилиндрического стакана, выполнена торцевая проточка, в которой закреплено кольцо из стальной закаленной проволоки, предохраняющее защитные шарики от высверливания.

2. Цилиндровый механизм по п.1, отличающийся тем, что диаметр стального закаленного штифта, фиксирующего цилиндрический стакан в продольном отверстии поворотного сердечника, не превышает 2,5 мм.

3. Цилиндровый механизм по п.1, отличающийся тем, что диаметр продольного отверстия цилиндрического стакана не превышает 10 мм.

4. Цилиндровый механизм по п.1, отличающийся тем, что в обращенной наружу торцевой части стержня закреплен стальной закаленный ролик, дополнительно предохраняющий стержень от высверливания.

5. Цилиндровый механизм по п.1, отличающийся тем, что он предназначен для установки на сейф, диаметр ключевого отверстия которого меньше диаметра торцевой проточки, выполненной в начальной части продольного отверстия цилиндрического стакана.
