RU144734U1

RU144734U1 - GREENHOUSE Dismountable

Info

Publication number: RU144734U1
Application number: RU2014116530/13U
Authority: RU
Inventors: Александр Сергеевич Зарубин
Original assignee: Александр Сергеевич Зарубин
Priority date: 2014-04-23
Filing date: 2014-04-23
Publication date: 2014-08-27

Abstract

Теплица сборно-разборная, содержащая опорный каркас с закрепленным на нем светопрозрачным покрытием посредством крепежных элементов, отличающаяся тем, что опорный каркас состоит из установленных по периметру земельного участка последовательно вертикальных опорных металлических стоек, каждая из которых выполнена из двух частей уголкового профиля, установленных с зазором, в котором расположено светопрозрачное покрытие, образованное боковой стенкой и съемной крышей с отверстием для сбора воды, при этом опорные стойки, образующие вход в теплицу, соединены растяжками из металлического материала.A collapsible greenhouse containing a support frame with a translucent coating fixed to it by means of fasteners, characterized in that the support frame consists of sequentially vertical support metal posts installed along the perimeter of the land plot, each of which is made of two parts of the corner profile installed with a gap in which there is a translucent coating formed by the side wall and a removable roof with a hole for collecting water, while the supporting posts forming the entrance greenhouse connected extensions of metallic material.

Description

Полезная модель относится к области сельского хозяйства и, в частности, к устройствам для выращивания сельскохозяйственных культур и подращивания рассады.The utility model relates to agriculture and, in particular, to devices for growing crops and growing seedlings.

Известна теплица, содержащая набор арок, соединенных комплектом из горизонтальных продольных связей, шарнирно закрепленную на каркасе прямоугольную раму, дверь, набор соединительных узлов для стыковки элементов каркаса, светопрозрачное покрытие с набором крепежных узлов, усилители каркасных дуг, образованные прямолинейным участком пустотелой металлической трубы, из которой выполнены все элементы каркаса и рама двери (см. МПК A01G 9/14 описание полезной модели к патенту №117257 Российской Федерации, опубл. 27.06.2011 г.)A known greenhouse containing a set of arches connected by a set of horizontal longitudinal connections, a rectangular frame pivotally mounted on the frame, a door, a set of connecting nodes for joining the frame elements, a translucent coating with a set of fastening nodes, frame arc amplifiers formed by a straight section of a hollow metal pipe made of which made all the elements of the frame and the door frame (see IPC A01G 9/14 description of the utility model for patent No. 117257 of the Russian Federation, published on June 27, 2011)

Недостатками известной полезной модели являются сложная конструкция и высокая трудоемкость сборки.The disadvantages of the known utility model are the complex design and high complexity of the assembly.

Наиболее близкой к заявляемой полезной модели является теплица сборно-разборная, содержащая опорный каркас с закрепленным на нем светопрозрачным покрытием в виде цельного чехла, выполненный с последовательно размещенными одна за другой трубчатыми арками и соединенным с ними посредством крепежных узлов соединительными элементами, основание, при этом трубчатые арки и соединительные элементы выполнены из пластиковых труб в виде полого профиля прямоугольного сечения, основание в виде рамы, с закрепленными по продольным сторонам посадочными штырями, а крепежный узел выполнен в виде двух трубчатых элементов, расположенных друг над другом в параллельных плоскостях и жестко соединенных между собой во взаимно-перпендикулярных направлениях (см. МПК A01G 9/14 описание полезной модели к патенту №91800 Российской Федерации, опубл. 10.03.2010 г.) - ближайший аналог.Closest to the claimed utility model is a collapsible greenhouse containing a support frame with a translucent coating fixed to it in the form of a one-piece cover, made with tubular arches successively placed one after the other and connecting elements connected to them by means of fasteners, the base being tubular arches and connecting elements are made of plastic pipes in the form of a hollow profile of rectangular cross-section, the base is in the form of a frame, with landing strips fixed along the longitudinal sides pins, and the mounting unit is made in the form of two tubular elements located one above the other in parallel planes and rigidly connected to each other in mutually perpendicular directions (see IPC A01G 9/14 utility model description to patent No. 91800 of the Russian Federation, publ. 03/10/2010) - the closest analogue.

Недостатками известной теплицы является сложная конструкция, высокая трудоемкость сборки, использование разнородных материалов для рамы, опорного каркаса и различных крепежных узлов.The disadvantages of the known greenhouse are its complex construction, the high complexity of the assembly, the use of dissimilar materials for the frame, supporting frame and various mounting nodes.

Техническим результатом заявляемой полезной модели является упрощение конструкции.The technical result of the claimed utility model is to simplify the design.

Сущность технического решения заключается в том, что в теплице сборно-разборной, содержащей опорный каркас с закрепленным на нем светопрозрачным покрытием, посредством крепежных элементов, опорный каркас состоит из установленных по периметру земельного участка последовательно вертикальных опорных металлических стоек, каждая из которых выполнена из двух частей уголкового профиля с зазором, в котором расположено светопрозрачное покрытие, образованное боковой стенкой и съемной крышей с отверстием для сбора воды, при этом опорные стойки, образующие вход в теплицу, соединены растяжками из металлического материала.The essence of the technical solution lies in the fact that in a greenhouse collapsible, containing a support frame with a translucent coating fixed to it, by means of fasteners, the support frame consists of sequentially vertical support metal posts installed along the perimeter of the land, each of which is made of two parts corner profile with a gap in which there is a translucent coating formed by the side wall and a removable roof with a hole for collecting water, while the supporting posts Forming the entrance to the greenhouse are joined extensions of the metallic material.

Выполнение опорного каркаса из последовательно установленных вертикальных опорных металлических стоек, каждая из которых выполнена из двух частей уголкового профиля с зазором позволяет решить одновременно две задачи: создать устойчивую конструкцию, обеспечить закрепление боковых стенок и крыши светопрозрачного покрытия, упростить конструкцию теплицы.The implementation of the supporting frame from sequentially installed vertical supporting metal racks, each of which is made of two parts of the corner profile with a gap, allows us to simultaneously solve two problems: create a stable structure, secure the side walls and roof of the translucent coating, simplify the design of the greenhouse.

Выполнение крыши съемной упрощает сборку покрытия и его установку. Наличие металлических растяжек между опорными стойками, образующими вход в теплицу повышает устойчивость и жесткость опорного каркаса.The implementation of the removable roof simplifies the assembly of the coating and its installation. The presence of metal extensions between the support posts forming the entrance to the greenhouse increases the stability and rigidity of the support frame.

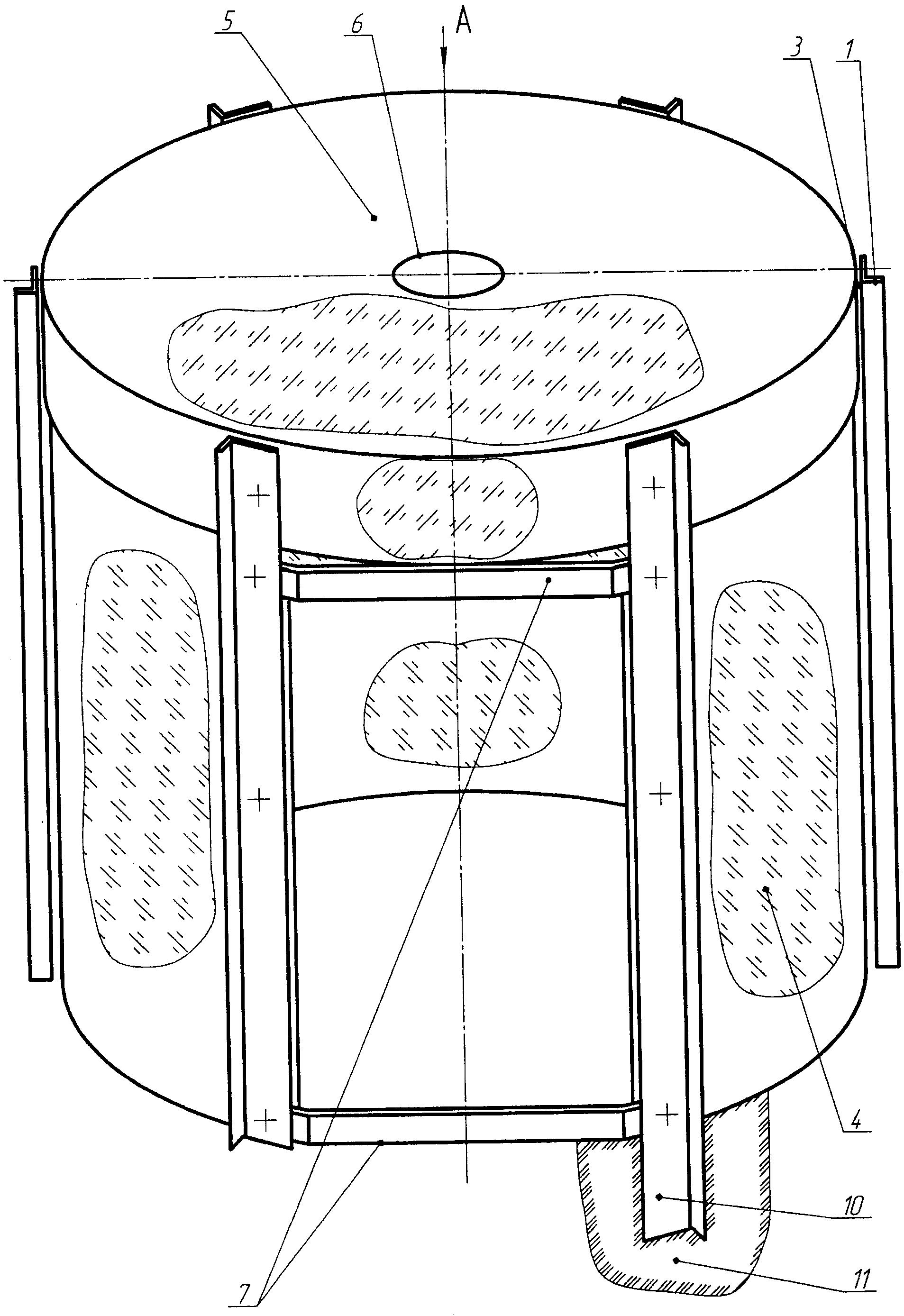

Предлагаемая полезная модель поясняется чертежами, где на фиг. 1 изображен общий вид теплицы круглой формы; на фиг. 2 - вид А фиг. 1; на фиг. 3 - сечение Б-Б фиг. 1.The proposed utility model is illustrated by drawings, where in FIG. 1 shows a general view of a round greenhouse; in FIG. 2 is a view A of FIG. one; in FIG. 3 is a section BB of FIG. one.

Теплица сборно-разборная содержит опорный каркас установленных последовательно вертикальных опорных металлических стоек, выполненных из двух частей 1, 2 (см. фиг. 3) в виде уголкового профиля, между которыми в зазоре 3 расположено светопрозрачное покрытие, образованное боковой стенкой 4 и съемной крышей 5 с отверстием 6 для сбора воды. Светопрзрачное покрытие закрепляется в зазоре 3 на вертикальных опорных металлических стойках посредством резьбовых крепежных элементов, выполненных в виде болтов 7, шайб 8 и гаек 9. Части 1, 2 опорных стоек, образующие вход в теплицу, соединены растяжками 7 из металлического материала.The collapsible greenhouse contains a support frame of sequentially installed vertical support metal racks made of two parts 1, 2 (see Fig. 3) in the form of an angular profile, between which in the gap 3 there is a translucent coating formed by a side wall 4 and a removable roof 5 with a hole 6 for collecting water. A translucent coating is fixed in the gap 3 on the vertical support metal posts by means of threaded fasteners made in the form of bolts 7, washers 8 and nuts 9. Parts 1, 2 of the support posts forming the entrance to the greenhouse are connected by braces 7 made of metal material.

Сборку теплицы осуществляют следующим образом. Нижние концы 10 частей 1, 2 стоек заглубляют в грунт 11, устанавливая их попарно по периметру земельного участка, форма которого может квадратной, прямоугольной и другой, в зависимости от площади закрываемого участка земли и создаваемого объема теплицы. Затем через зазор 3 протягивают боковую стенку 4, концы которой закрепляют на частях 1, 2 опорных стойках на входе в теплицу. В этот же зазор вставляют крышу 5 и закрепляют резьбовыми крепежными элементами 7, 8, 9.The assembly of the greenhouse is as follows. The lower ends 10 of parts 1, 2 of the racks are buried in the ground 11, installing them in pairs along the perimeter of the land, the shape of which can be square, rectangular or different, depending on the area of the land to be closed and the volume of the greenhouse created. Then, a side wall 4 is pulled through the gap 3, the ends of which are fixed on parts 1, 2 of the support posts at the entrance to the greenhouse. The roof 5 is inserted into the same gap and fixed with threaded fasteners 7, 8, 9.

В качестве светопрозрачного материала может быть использован поликарбонат или пленка.As translucent material can be used polycarbonate or film.

Опорные стойки могут быть выполнены как из цельного материала, так и из его отходов, что существенно влияет на себестоимость изготовления готовой теплицы.Support racks can be made both from solid material and from its waste, which significantly affects the cost of manufacturing the finished greenhouse.

В отличие от известных устройств аналогичного назначения заявляемая сборно-разборная теплица значительно проще по конструкции, наличию сборно-разборных узлов, позволяет в зависимости от площади участка строить теплицу разного размера и конфигурации и обеспечить уход за выращиваемыми культурами. Отверстие 6 в крыше 5 позволяет использовать дождевую воду для полива и ухода за растениями.In contrast to the known devices of a similar purpose, the inventive collapsible greenhouse is much simpler in design, the presence of collapsible nodes, allows you to build a greenhouse of different sizes and configurations and provide care for cultivated crops, depending on the area of the site. The hole 6 in the roof 5 allows you to use rainwater for watering and caring for plants.

Claims

A collapsible greenhouse containing a support frame with a translucent coating fixed to it by means of fasteners, characterized in that the support frame consists of sequentially vertical support metal posts installed along the perimeter of the land, each of which is made of two parts of the corner profile installed with a gap in which there is a translucent coating formed by the side wall and a removable roof with a hole for collecting water, while the support posts forming the entrance greenhouse connected extensions of metallic material.
