RU138959U1

RU138959U1 - MIXER

Info

Publication number: RU138959U1
Application number: RU2013159047/13U
Authority: RU
Inventors: Евгений Сергеевич Зыкин; Александр Владимирович Дозоров; Светлана Васильевна Дежаткина; Асгат Завдетович Мухитов
Priority date: 2013-12-30
Filing date: 2013-12-30
Publication date: 2014-03-27

Abstract

Смеситель, включающий кожух, на противоположных концах которого установлены загрузочный бункер и выгрузное окно, во внутренней полости кожуха установлен вал, отличающийся тем, что геометрическая ось вращения вала совпадает с продольной осью симметрии кожуха, на одном конце вала установлен шнек, а на другом - мешалка, состоящая из двух стальных лент, изогнутых по винтовой линии в направлении от загрузочного бункера к выгрузному окну, причем одна стальная лента имеет правостороннюю навивку, а другая - левостороннюю.A mixer comprising a casing, at the opposite ends of which a loading hopper and an unloading window are installed, a shaft is installed in the inner cavity of the casing, characterized in that the geometric axis of rotation of the shaft coincides with the longitudinal axis of symmetry of the casing, a screw is installed at one end of the shaft, and a mixer at the other consisting of two steel strips curved along a helix in the direction from the loading hopper to the unloading window, one steel tape having a right-hand winding and the other having a left-hand one.

Description

Полезная модель относится к сельскому хозяйству, в частности к смесителям кормов.The utility model relates to agriculture, in particular to feed mixers.

Известен смеситель [Смеситель сыпучих кормов. Патент RU 124118. Опубл. 20.01.2013 г., Бюл. №2], включающий в себя кожух с размещенным в нем шнеком. На противоположных концах кожуха установлены загрузочный бункер и выгрузное окно. Шнек установлен под загрузочным окном. Во внутренней полости кожуха установлены ось и пустотелый вал. На оси закреплены конические колеса, взаимодействующие с коническими шестернями. На конических шестернях закреплены полуоси. На полуосях жестко закреплены лопатки и расположены на пустотелом валу по винтовой линии, направление витка которой совпадает с направлением вращения пустотелого вала. Лопатки установлены с возможностью вращения вокруг своей оси и вокруг геометрической оси вращения пустотелого вала.Known mixer [mixer bulk feed. Patent RU 124118. Publ. 01/20/2013, bull. No. 2], including a casing with a screw located therein. At the opposite ends of the casing, a loading hopper and an unloading window are installed. The auger is installed under the loading window. An axis and a hollow shaft are installed in the inner cavity of the casing. Bevel wheels fixed on the axis interacting with bevel gears. Axle shafts are fixed on bevel gears. The blades are rigidly fixed on the semiaxes and are located on the hollow shaft along a helical line, the direction of the turn of which coincides with the direction of rotation of the hollow shaft. The blades are mounted for rotation around its axis and around the geometric axis of rotation of the hollow shaft.

Однако известный смеситель обладает следующими недостатками:However, the known mixer has the following disadvantages:

- низкое качество смешивания компонентов корма;- low quality mixing of feed components;

- повышенные затраты энергии на смешивание компонентов корма из-за большого количества вращающихся рабочих органов.- increased energy costs for mixing the components of the feed due to the large number of rotating working bodies.

Цель полезной модели - повышение качества смешивания и снижение затрат энергии на смешивание компонентов корма.The purpose of the utility model is to improve the quality of mixing and reduce energy costs for mixing the components of the feed.

Указанная цель достигается тем, что геометрическую ось вращения вала совмещают с продольной осью симметрии кожуха. С одной стороны вала устанавливают шнек, а с другой - мешалку, состоящую из двух стальных лент, изогнутых по винтовой линии в направлении от загрузочного бункера к выгрузному окну, причем одна стальная лента имеет правостороннюю навивку, а другая - левостороннюю.This goal is achieved by the fact that the geometric axis of rotation of the shaft is combined with the longitudinal axis of symmetry of the casing. A screw is installed on one side of the shaft, and on the other, a mixer consisting of two steel strips curved along a helix in the direction from the loading hopper to the discharge window, one steel tape having right-hand winding and the other left-hand.

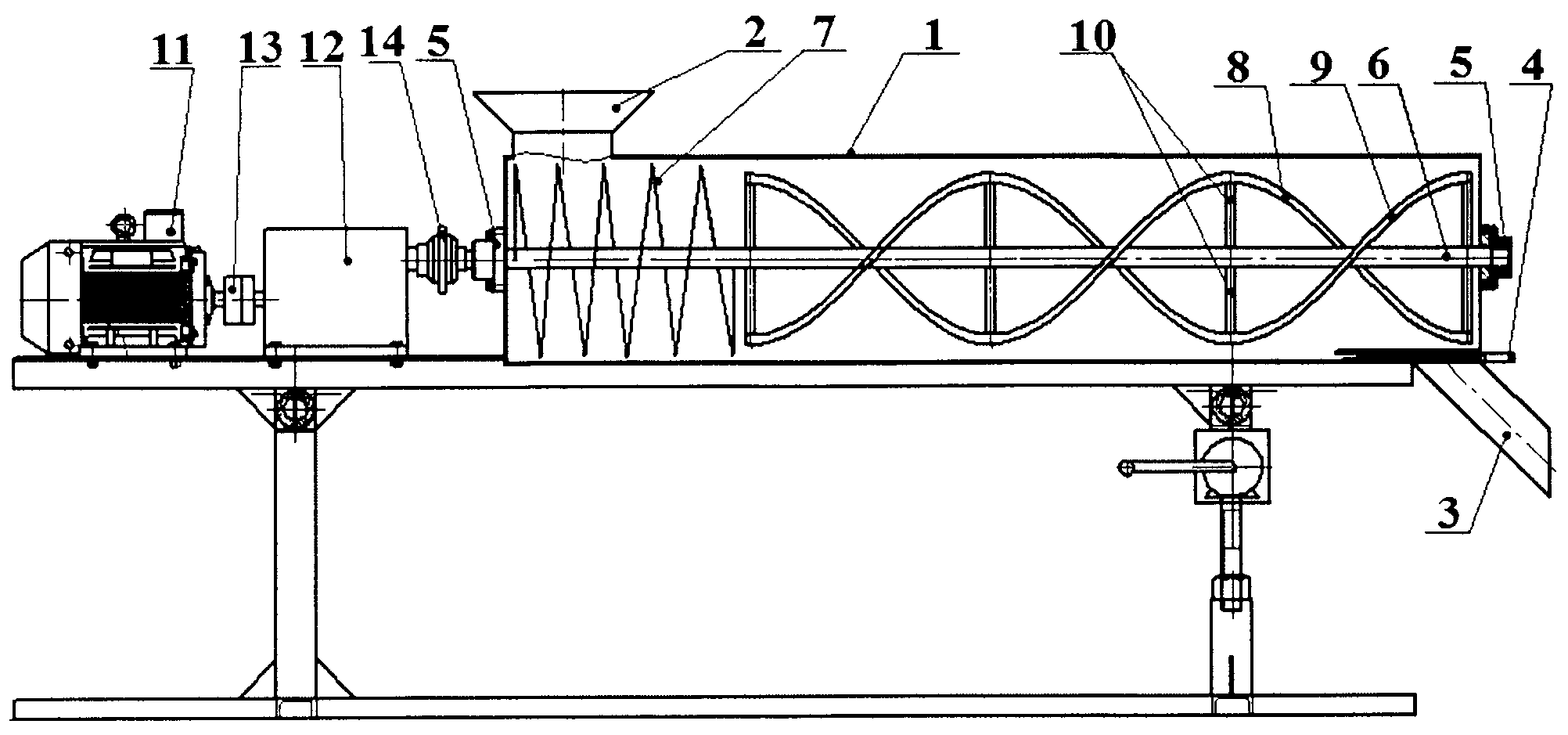

На фиг. 1 представлен общий вид смесителя.In FIG. 1 shows a general view of the mixer.

Смеситель содержит кожух 1. На противоположных концах кожуха 1 установлены загрузочный бункер 2 и выгрузное окно 3. Выгрузное окно 3 снабжено задвижкой 4. Во внутренней полости кожуха 1 в подшипниковых опорах 5 установлен вал 6 с возможностью вращения вокруг своей оси, причем геометрическая ось вращения вала 6 совпадает с продольной осью симметрии кожуха 1. С одной стороны вала 6 установлен шнек 7, а с другой - мешалка, состоящая из двух стальных лент 8 и 9, изогнутых по винтовой линии в направлении от загрузочного бункера 2 к выгрузному окну 3, причем стальная лента 8 имеет правостороннюю навивку, а стальная лента 9 - левостороннюю. Стальные ленты 8 и 9 соединены с валом 6 посредством спиц 10. Вал 6 приводят во вращение от электродвигателя 11 посредством редуктора 12 и муфт 13, 14.The mixer comprises a casing 1. At the opposite ends of the casing 1, a loading hopper 2 and an unloading window 3 are installed. The unloading window 3 is equipped with a valve 4. In the inner cavity of the casing 1, a shaft 6 is mounted in the bearings 5 for rotation around its axis, and the geometric axis of rotation of the shaft 6 coincides with the longitudinal axis of symmetry of the casing 1. On the one side of the shaft 6, a screw 7 is installed, and on the other a mixer consisting of two steel strips 8 and 9, curved along a helix in the direction from the loading hopper 2 to the discharge window 3, and the steel tape 8 has a right-hand winding, and the steel tape 9 has a left-hand. Steel tapes 8 and 9 are connected to the shaft 6 by means of spokes 10. The shaft 6 is driven into rotation from the electric motor 11 by means of a gearbox 12 and couplings 13, 14.

Смеситель работает следующим образом.The mixer operates as follows.

Компоненты кормов непрерывно подают в загрузочный бункер 2, которые попадают в зону вращения шнека 7, частично перемешиваются и транспортируются шнеком 7 в зону вращения стальных лент 8 и 9. За счет того, что стальные ленты 8 и 9 изогнуты по винтовой линии в направлении от загрузочного бункера 2 к выгрузному окну 3, причем стальная лента 8 имеет правостороннюю навивку, а стальная лента 9 - левостороннюю, компоненты корма не только интенсивно перемешиваются, но и за счет действия шнека 7 продвигаются в процессе смешивания в сторону выгрузного окна 3. В процессе интенсивного перемешивания и одновременного продвижения компонентов корма, на выходе получается комбикорм с высоким качеством перемешивания. Готовый комбикорм выходит из кожуха 1 через выгрузное окно 3. При этом задвижка 4 находится в положении «открыто».The feed components are continuously fed into the feed hopper 2, which fall into the rotation zone of the screw 7, are partially mixed and transported by the screw 7 into the rotation zone of the steel belts 8 and 9. Due to the fact that the steel belts 8 and 9 are curved along a helical line from the loading hopper 2 to the discharge window 3, and the steel tape 8 has a right-hand winding, and the steel tape 9 is left-handed, the components of the feed are not only intensively mixed, but also due to the action of the screw 7 are moved towards the discharge window 3 during mixing . In the process of intensive mixing and simultaneous promotion of the components of the feed, the resulting compound feed with high quality mixing. Ready feed leaves the casing 1 through the discharge window 3. At the same time, the valve 4 is in the "open" position.

Установка с противоположных сторон вала 6 по всей его длине стальных лент 8 и 9, изогнутых по винтовой линии в направлении от загрузочного бункера 2 к выгрузному окну 3, с возможностью вращения стальных лент 8 и 9 вместе с валом 6, позволяет не только интенсивно перемешивать компоненты корма стальными лентами 8 и 9, но и за счет действия шнека 7 продвигать компоненты корма в процессе смешивания в сторону выгрузного окна 3.Installation from opposite sides of the shaft 6 along its entire length of steel tapes 8 and 9, curved along a helix in the direction from the loading hopper 2 to the discharge window 3, with the possibility of rotation of the steel tapes 8 and 9 together with the shaft 6, allows not only to intensively mix the components feed with steel belts 8 and 9, but also due to the action of the screw 7 to advance the components of the feed during mixing in the direction of the discharge window 3.

Установка во внутренней полости кожуха 1 вала 6, геометрическая ось вращения которого совпадает с продольной осью симметрии кожуха 1, позволяет добиться одинакового зазора между наружными точками стальных лент 8 и 9 и внутренней полостью кожуха 1, что в конечном итоге также влияет на качество перемешивания компонентов корма.Installation in the inner cavity of the casing 1 of the shaft 6, the geometric axis of rotation of which coincides with the longitudinal axis of symmetry of the casing 1, allows to achieve the same clearance between the outer points of the steel strips 8 and 9 and the inner cavity of the casing 1, which ultimately also affects the quality of mixing of the feed components .

Выполнение мешалки из двух стальных лент 8 и 9, изогнутых по винтовой линии в направлении от загрузочного бункера 2 к выгрузному окну 3, причем стальная лента 8 имеет правостороннюю навивку, а стальная лента 9 - левостороннюю, позволяет не только с высоким качеством перемешать компоненты корма, но и с небольшими затратами энергии из-за меньшего количества деталей требующих привода на вращение.The implementation of the mixer from two steel tapes 8 and 9, curved along a helix in the direction from the loading hopper 2 to the discharge window 3, and the steel tape 8 has a right-hand winding, and a steel tape 9 is left-handed, it allows not only to mix the feed components with high quality, but also with low energy costs due to fewer parts requiring a rotation drive.

Claims

A mixer comprising a casing, at the opposite ends of which a loading hopper and an unloading window are installed, a shaft is installed in the inner cavity of the casing, characterized in that the geometric axis of rotation of the shaft coincides with the longitudinal axis of symmetry of the casing, a screw is installed at one end of the shaft, and a mixer at the other consisting of two steel strips curved along a helix in the direction from the loading hopper to the unloading window, one steel tape having a right-hand winding and the other having a left-hand one.
