Abstract
1. Крепеж, содержащий опорный элемент крепежа, закрепленный на поверхности, подвергающейся облицовке, и, по крайней мере, один несущий элемент крепежа, соединенный с поверхностью облицовки, каждый элемент крепежа имеет зигзагообразный профиль, при креплении опорного элемента крепежа между поверхностью, подвергающейся облицовке, и полкой опорного элемента образован зазор для установки несущего элемента, на конце которой выполнено, по крайней мере, одно сквозное отверстие под крепежный элемент (шуруп, саморез), соответствующий сквозному отверстию, выполненному на прилегающем элементе крепежа (опорном профиле), отличающийся тем, что элементы крепежа расположены относительно друг друга в противоположном направлении (под углом 180°) таким образом, что элементы крепежа работают совместно, на жесткой сцепке посредством соединения "в замок", при этом зигзагообразный профиль образует полку, прилегающую к поверхности конструкции (направляющей (лага) или отделочной доски) с расположенными в ее плоскости отверстиями под крепежные элементы (шуруп, саморез) для фиксации с частями конструкции (с направляющей (лага) или отделочной доской) и полку для захвата второго элемента крепежа с расположенным в ее плоскости, по меньшей мере, одним овальным пазом для усиления соединения элементов крепежа посредством дополнительного крепежного элемента (шуруп, саморез) в направляющую (лага) и наличие пуклевки, обеспечивающей защелкивание элементов крепежа при их соединении.2. Крепеж по п.1, отличающийся тем, что опорный элемент крепежа расположен на направляющей (лаги).3. Крепеж по п.1, отличающийся тем, что несущий элемент крепежа распол1. Fasteners containing a support element of the fastener, mounted on the surface exposed to the cladding, and at least one supporting element of the fastener connected to the surface of the cladding, each fastener element has a zigzag profile, when fastening the support element of the fastener between the surface exposed to the cladding, and a shelf for the supporting element, a gap is formed for installing the supporting element, at the end of which at least one through hole is made for the fastening element (screw, self-tapping screw) corresponding to the through a verst made on an adjacent fastener element (support profile), characterized in that the fastener elements are located relative to each other in the opposite direction (at an angle of 180 °) so that the fastener elements work together on a rigid coupling by means of a "lock" connection, in this case, the zigzag profile forms a shelf adjacent to the surface of the structure (guide (lag) or finishing board) with holes for fasteners located in its plane (screw, self-tapping screw) for fixing with parts of the console hands (with a guide (lag) or a finishing board) and a shelf for gripping the second fastener element with at least one oval groove located in its plane to strengthen the connection of the fastener elements by means of an additional fastening element (screw, self-tapping screw) into the guide (lag) and the presence of puklevka, providing a snapping-in fastener elements when they are connected. 2. The fastener according to claim 1, characterized in that the supporting element of the fastener is located on the guide (lags). The fastener according to claim 1, characterized in that the supporting element of the fastener is located
Description
Полезная модель «Невидимый крепеж «Зигзаг» для монтажа облицовочной доски» относится к области строительства деревянных конструкций, состоящих из поддерживающих и поддерживаемых частей, а именно к способу скрытого или невидимого крепления деревянных досок или щитов при отделке фасадов, террас и других поверхностей, например деревянных покрытий для пола, стен, потолков, заборов, как в крытых помещениях, так и на улицеThe utility model “Invisible fasteners“ Zigzag for mounting a cladding board ”relates to the field of construction of wooden structures consisting of supporting and supported parts, namely, to a method of hidden or invisible fastening of wooden boards or panels during the decoration of facades, terraces and other surfaces, for example wooden coatings for floors, walls, ceilings, fences, both indoors and outdoors
Известно техническое решение патента № RU 2361046, заявка №2007112930, Конвенционный приоритет: 13.04.2006 DE 202006006039.1, опубл. 27.10.2008, МПК E04F 13/00 (2006.01) «Устройство крепления для облицовки стен», Устройство крепления для стеновой облицовки, содержащее по меньшей мере один кронштейн, закрепляемый на стене при помощи опорной пластины, и снабженный двумя отстоящими друг от друга, выступающими от опорной пластины полками, причем в полках предусмотрены пазы, в каждом из которых расположены вкладыши, а во вкладышах образованы выемки, в которые подвижно установлены первый и второй хвостовики расположенной между полками крепежной пластины, образованные вырезами в ней, отличающееся тем, что на крепежной пластине и на вкладышах образованы средства крепления, и крепежная пластина выполнена с возможностью перемещения относительно кронштейна в направлении от одной полки к другой и обратно, и с возможностью разъемного фиксирования в по меньшей мере одном базовом положении, расположенном между образующими границы хода перемещения крайними положениями.Known technical solution of patent No. RU 2361046, application No. 2007112930, Convention priority: 04/13/2006 DE 202006006039.1, publ. 10.27.2008, IPC E04F 13/00 (2006.01) “Mounting device for wall cladding”, Mounting device for wall cladding, comprising at least one bracket fixed to the wall with a support plate and provided with two protruding protruding from each other from the base plate by shelves, and grooves are provided in the shelves, in each of which liners are located, and in the liners are formed recesses in which the first and second shanks of the mounting plate located between the shelves are formed, formed by cutouts in it, exl characterized in that mounting means are formed on the mounting plate and on the inserts, and the mounting plate is arranged to move relative to the bracket from one shelf to another and vice versa, and can be detachably fixed in at least one base position located between the generatrix of the boundary the course of movement in extreme positions.
Данное техническое решение предназначено облегчить монтаж облицовки стены в том смысле, чтобы добиться равного размера швов. Однако имеет сложный пространственный профиль, сложность в изготовления, а также осуществление монтажа специалистом, имеющим профессиональные знания.This technical solution is intended to facilitate the installation of wall cladding in the sense to achieve an equal size of joints. However, it has a complex spatial profile, difficulty in manufacturing, as well as installation by a specialist with professional knowledge.
Известно техническое решение патент №RU 19856, заявка №2001106060, опубл. 10.10.2001, МПК E04F 13/12 «Облицовочный фасадный комплект», Облицовочный фасадный комплект, содержащий вертикальные направляющие, стрингер, панель с вертикальными и горизонтальными ребрами жесткости и декоративный элемент, отличающийся тем, что он дополнительно снабжен нащельником, установленным по вертикальным ребрам жесткости панели, горизонтальные ребра жесткости панели выполнены Г-образными, а стрингер - Z-образным.Known technical solution patent No. RU 19856, application No. 2001106060, publ. 10.10.2001, IPC E04F 13/12 “Facing facade kit”, Facing facade kit containing vertical guides, a stringer, a panel with vertical and horizontal stiffeners and a decorative element, characterized in that it is additionally equipped with a filler installed along the vertical stiffeners panels, horizontal stiffening ribs of the panel are L-shaped, and the stringer - Z-shaped.
Данное техническое решение предназначено для упрощения изготовления и монтажа фасадных систем. Однако имеет сложное техническое решение, содержит большое количество элементов, а также элементы крепежа видны на фасаде.This technical solution is intended to simplify the manufacture and installation of facade systems. However, it has a complex technical solution, it contains a large number of elements, and also fasteners are visible on the facade.
Наиболее близким техническим решением является патента № BY 7188, заявка № BY а20020603, приоритет: 10.07.2002, опубл. 30.03.2004, МПК E04F 13/08 «Устройство для крепления облицовочных плит», Устройство для крепления облицовочных плит, содержащее опорный профиль, закрепленный на поверхности, подвергающей облицовке, промежуточный элемент, связанный с опорным профилем и, по крайней мере, один несущий элемент, имеющий П-образный профиль, полка которого соединена с поверхностью промежуточного элемента, а свободные концы сторон имеют отходящие от боковых сторон под углом 90° плечи, между внутренней поверхностью каждого из которых, сопряженной с ней стороной П-образного профиля и поверхностью промежуточного элемента образован зазор для установки в каждом из них противолежащих концов облицовочных плит, отличающееся тем, что полка П-образного профиля несущего элемента снабжена лапкой для заглубления в гнездо, выполненное на промежуточном элементе и загнутой из тела П-образного профиля под углом 90° от одной из его сторон, а длина лапки больше длины отходящего в том же направлении, что и лапка длины плеча П-образного профиля и на конце которой выполнено сквозное отверстие под крепежный элемент соответствующее сквозному отверстию, выполненному на промежуточном элементе, при этом полка П-образного профиля имеет зигзагообразный изгиб в направлении лапки с величиной угла каждого изгиба не более 90°, причем расстояние "d" от вершины угла зигзага полки до внутренней поверхности лапки соответствует толщине промежуточного элемента, а гнездо промежуточного элемента, предназначенное для заглубления в нем лапки, выполнено в виде сквозного паза, ширина и длина которого на 1-2 мм больше толщины и ширины лапки, соответственно.The closest technical solution is patent No. BY 7188, application No. BY a20020603, priority: 07/10/2002, publ. 03/30/2004, IPC E04F 13/08 “Device for attaching cladding plates”, Device for attaching cladding plates containing a support profile fixed to the surface exposed to the cladding, an intermediate element associated with the support profile and at least one supporting element having a U-shaped profile, the shelf of which is connected to the surface of the intermediate element, and the free ends of the sides have shoulders extending from the sides at an angle of 90 °, between the inner surface of each of which is the mating side of the U-shaped profile and the surface of the intermediate element, a gap is formed for installing the opposite ends of the facing plates in each of them, characterized in that the shelf of the U-shaped profile of the supporting element is provided with a foot for deepening into the socket, made on the intermediate element and bent from the body of the U-shaped profile at an angle 90 ° from one of its sides, and the length of the foot is longer than the length of the leg extending in the same direction as the foot of the shoulder length of the U-shaped profile and at the end of which a through hole for the fastener a through hole made on the intermediate element, the U-shaped shelf has a zigzag curve in the direction of the foot with an angle of each bend of not more than 90 °, and the distance "d" from the top of the zigzag angle of the shelf to the inner surface of the foot corresponds to the thickness of the intermediate element and the socket of the intermediate element, designed to deepen the paws in it, is made in the form of a through groove, the width and length of which is 1-2 mm greater than the thickness and width of the paws, respectively.
Данное техническое решение предназначено для улучшения эксплуатационных условий, облегчения монтажа, снижения материалоемкости и повышения надежности закрепляемых плит. Однако на фасаде видны элементы крепежа, не предоставляется невозможность крепления в горизонтальных навесных конструкциях (потолок), невозможность использования для крепления дверных коробок.This technical solution is intended to improve operating conditions, facilitate installation, reduce material consumption and increase the reliability of fixed plates. However, fasteners are visible on the facade, impossibility of fastening in horizontal hinged structures (ceiling), impossibility of using door frames for attaching are not provided.
При использовании данного крепежа, достигается технический результат:When using this fixture, the technical result is achieved:
- возможность размещения скрытого монтажа одной доски настила, не связанной с другими досками настила. Например, при монтаже декоративных деревянных потолочных настилов, таких, где одна доска настила «отстоит» от другой на расстоянии, превышающем ширину доски или потолки из досок, закрепляемых на длинный торец. В этом случае направляющая размещается параллельно доске настила.- the possibility of placing the flush mounting of one flooring board that is not connected with other flooring boards. For example, during the installation of decorative wooden ceiling floorings, such as where one flooring board is “spaced” from another at a distance exceeding the width of the boards or ceilings from boards fixed to a long end. In this case, the guide is parallel to the floorboard.
- скрытый монтаж дверных коробок. В этом случае при помощи крепления «Зигзаг» дверной брус, как бы надевается на деревянную закладную.- hidden installation of door frames. In this case, with the help of the Zigzag mount, the door beam is, as it were, put on a wooden mortgage.
- получение ровного фасада дома и террас без видимых элементов крепежа.- obtaining a flat facade of the house and terraces without visible fasteners.
- возможность размещения облицовочной доски на потолке и наклонных поверхностях.- the possibility of placing the cladding board on the ceiling and inclined surfaces.
- крепеж прост в изготовлении и монтаже.- fasteners are easy to manufacture and install.
Данный технический результат достигается следующим образом Крепеж, содержащий опорный элемент крепежа, закрепленный на поверхности, подвергающейся облицовке, и, по крайней мере, один несущий элемент крепежа, соединенный с поверхностью облицовки, каждый элемент крепежа имеет зигзагообразный профиль, при креплении опорного элемента крепежа между поверхностью, подвергающейся облицовке, и полкой опорного элемента образован зазор для установки несущего элемента, на конце которой выполнено, по крайней мере, одно сквозное отверстие под крепежный элемент (шуруп, саморез), соответствующий сквозному отверстию, выполненному на прилегающем элементе крепежа (опорном профиле), отличающийся тем, что элементы крепежа расположены, относительно друг друга в противоположном направлении (под углом 180°) таким образом, что элементы крепежа работают совместно, на жесткой сцепке посредствам соединения «в замок», при этом зигзагообразный профиль образует полку, прилегающую к поверхности конструкции (направляющей (лага) или отделочной доски) с расположенными в ее плоскости отверстиями под крепежные элементы (шуруп, саморез) для фиксации с частями конструкции (с направляющей (лага) или отделочной доской) и полку для захвата второго элемента крепежа с расположенным в ее плоскости по меньшей мере, одним овальным пазом для усиления соединения элементов крепежа посредством дополнительного крепежного элемента (шуруп, саморез) в направляющую (лага) и наличие пуклевки, обеспечивающей защелкивание элементов крепежа при их соединении. Опорный элемент крепежа расположен на направляющей (лаги). Несущий элемент крепежа на тыльной стороне прилагаемой поверхности. Отверстия для крепежных элементов (шуруп, саморез) подходят для всех типов, применяемых для скрепления деревянных поверхностей друг с другом или скрепления древесины с другим материалом. Крепеж применяют для всех основных типоразмеров досок различной ширины от 8 мм.This technical result is achieved as follows: Fasteners containing a fastener support element fixed to the surface exposed to the cladding, and at least one load-bearing fastener element connected to the cladding surface, each fastener element has a zigzag profile, when fastening the fastener support element between the surface exposed to the lining, and the shelf of the supporting element, a gap is formed for the installation of the supporting element, at the end of which at least one through hole for the crepe is made a hedgehog element (screw, self-tapping screw) corresponding to a through hole made on an adjacent fastener element (support profile), characterized in that the fastener elements are located relative to each other in the opposite direction (at an angle of 180 °) so that the fastener elements work together , on a rigid hitch by means of a “lock” connection, while the zigzag profile forms a shelf adjacent to the surface of the structure (guide (lag) or finishing board) with holes under its edge located in its plane fastening elements (screw, self-tapping screw) for fixing with parts of the structure (with a guide (lag) or finishing board) and a shelf for gripping the second fastener element with at least one oval groove located in its plane to strengthen the connection of fastener elements by means of an additional fastening element (screw, self-tapping screw) into the guide (lag) and the presence of a beak, which ensures that the fastener elements snap into place when they are connected. The supporting element of the fastener is located on the guide (lags). The bearing element of the fastener on the back of the attached surface. Holes for fasteners (screw, self-tapping screw) are suitable for all types used for bonding wooden surfaces to each other or for bonding wood with other material. Fasteners are used for all basic board sizes of various widths from 8 mm.
Размерные габариты крепежа составляют: ширина не менее 8 мм, длина не менее 8 мм, толщина от 0,2 мм до 4 мм. Элемент крепежа, устанавливают в углублении прямоугольной или другой формы. Величиной угла изгиба зигзагообразного профиля не более 90°. Пуклевка выполнена в виде засечки или выпуклого валика, проходящего по всей длине элемента крепежа.The dimensions of the fasteners are: width not less than 8 mm, length not less than 8 mm, thickness from 0.2 mm to 4 mm. The fastener element is installed in a recess of a rectangular or other shape. The value of the bending angle of the zigzag profile is not more than 90 °. Puklevka is made in the form of a notch or a convex roller passing along the entire length of the fastener element.
Данная конструкция иллюстрируется чертежами.This design is illustrated by drawings.

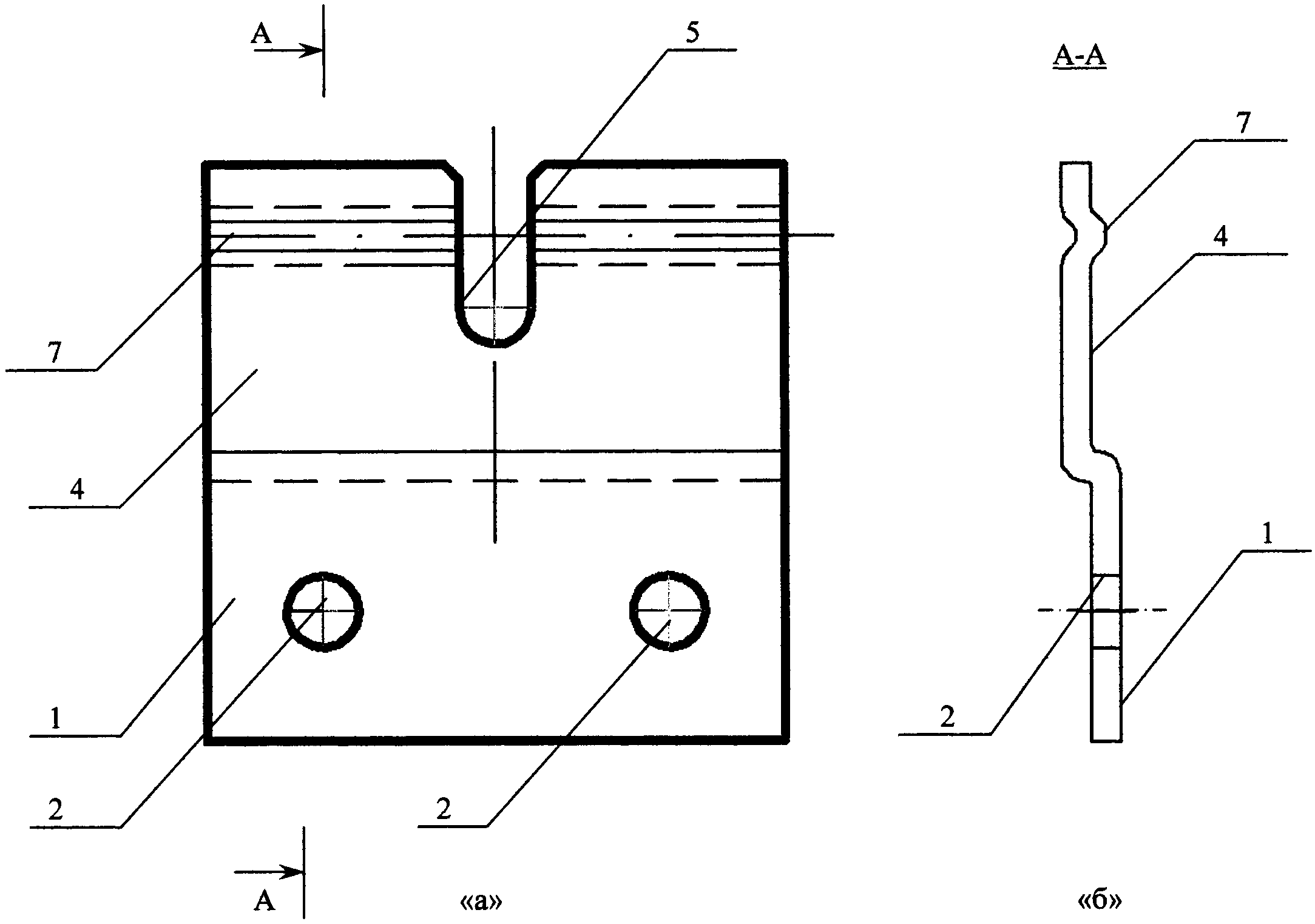

Фиг.1 (а) - Общий вид крепежаFigure 1 (a) - General view of the fasteners
(б) - разрез Α-A крепежа(b) - section Α-A fasteners
Фиг.2 - Рабочее положение крепежа с креплением к направляющей (лаге) и облицовочной доске.Figure 2 - Operating position of the fastener with fastening to the guide (lag) and the facing board.
Чертежи не иллюстрируют все возможные комбинации крепления с помощью «Невидимый крепеж «Зигзаг» для монтажа облицовочной доски».The drawings do not illustrate all possible combinations of fastening with the help of "Invisible fasteners" Zigzag "for mounting a facing board."
Данное техническое решение реализуют следующим образом. Крепеж изготавливают в виде зигзагообразного профиля, квадратной или прямоугольной формы, например, из металла, в том числе нержавеющей стали, алюминия и его сплавов, цветного металла методом металлопроката. Крепеж может быть выполнен из любого другого материала, например, из различных пластиков, например, полиэтилена. Крепеж располагают на тыльной стороне закрепляемой доски, за счет чего крепеж невидим с лицевой стороны деревянного покрытия при креплении к направляющим (лагам). Невидимое крепление дает широкий диапазон использования крепежа для строительных и отделочных работ, как внутри, так и снаружи сооружений, как при полной, так и частичной облицовке (отделке) всей площади поверхности, например деревянных покрытий для пола, стен, потолков, заборов, настилов или крыш, а так же для отделки фасадов. Крепеж состоит из двух элементов, один из которых представляет собой опорный элемент крепежа (К1), закрепленный на поверхности, подвергающейся облицовке (В) и несущий элемент крепежа (К2), соединенный с поверхностью облицовки (А). Элементы крепежа идентичны, поэтому не требуют специальной технологии изготовления отдельно для каждого, что облегчает их изготовление. Для соединения «в замок» элементы крепежа разворачивают относительно друг друга в противоположном направлении (под углом 180°). Таким образом, элементы крепежа работают совместно, на жесткой сцепке и облегчают монтаж облицовочной доски, так как не требуют дополнительной усиливающей фиксации. Зигзагообразный профиль образует полку (1), прилегающую к поверхности конструкции (направляющей (лага) или отделочной доски) с расположенными в ее плоскости отверстиями (2) под крепежные элементы (3), например шуруп или саморез для фиксации с частями конструкции (с направляющей (лага) (В) или отделочной доской (А)) и полку (4) для захвата второго элемента крепежа с расположенным в ее плоскости по меньшей мере, одним овальным пазом (5) для усиления соединения элементов крепежа посредством дополнительного крепежного элемента (6), например шурупа или самореза в направляющую (лага) (В) и наличие пуклевки (7) или зацепа, обеспечивающей защелкивание элементов крепежа при их соединении.This technical solution is implemented as follows. Fasteners are made in the form of a zigzag profile, square or rectangular, for example, from metal, including stainless steel, aluminum and its alloys, non-ferrous metal by metal rolling. Fasteners can be made of any other material, for example, of various plastics, for example, polyethylene. The fasteners are located on the back side of the fixed board, due to which the fasteners are invisible on the front side of the wooden coating when attached to guides (lags). Invisible fastening gives a wide range of use of fasteners for construction and finishing works, both inside and outside structures, both with full and partial cladding (decoration) of the entire surface area, for example, wooden coatings for floors, walls, ceilings, fences, floorings or roofs, as well as for the decoration of facades. The fastener consists of two elements, one of which is a support element of the fastener (K1), mounted on the surface exposed to the cladding (B) and a bearing fastener element (K2) connected to the surface of the cladding (A). The fastener elements are identical, therefore, they do not require special manufacturing technology separately for each, which facilitates their manufacture. For the connection “into the lock” the fasteners are deployed relative to each other in the opposite direction (at an angle of 180 °). Thus, the fasteners work together on a rigid hitch and facilitate the installation of the cladding board, as they do not require additional reinforcing fixation. The zigzag profile forms a shelf (1) adjacent to the surface of the structure (guide (lag) or finishing board) with holes (2) located in its plane for fasteners (3), for example, a screw or self-tapping screw for fixing with parts of the structure (with the guide ( lag) (B) or finishing board (A)) and a shelf (4) for gripping the second fastener element with at least one oval groove (5) located in its plane to strengthen the connection of the fastener elements by means of an additional fastener (6), for example a screw or amoreza the guide (lag), (B) and the presence puklevki (7) or a hook, providing snap fastener elements at their junction.
Монтаж крепежа производят следующим образом. Опорный элемент крепежа (К1) располагают на внутренней поверхности («а») отделочной доски (А) облицовки, а несущий элемент крепежа (К2) на внешней поверхности («в») вертикально размещенной направляющей В. При этом установка крепежа на поверхностях может осуществляться как в специально подготовленные углубление, так и без них. В этом случае поверхности (А и В) будут отстоять друг от друга на толщину крепежа.Installation of fasteners is as follows. The fastener support element (K1) is placed on the facing surface of the cladding board (A), and the fastener support element (K2) on the outer surface ("c") of the vertically placed guide B. In this case, the fastener can be installed on the surfaces both in specially prepared deepening, and without them. In this case, the surfaces (A and B) will stand apart from each other by the thickness of the fastener.
При установке элементов крепежа углубление выполняется или на поверхности отделочной доски (А) или на поверхности направляющей (В). При этом в месте установки элемента крепежа необходимо фрезерным станком сделать углубление прямоугольной или другой формы, высота которой составляет не менее двойной длинны крепежа, шириной не меньше ширины крепежа и глубиной равной толщине крепежа. Количество подготовленных для крепежа углублений соответствует необходимому количеству крепежей в зависимости от длины используемой доски и/или щита, из расчета не менее 2-х крепежей на каждый метр отделочной доски и/или щита.When installing the fastener elements, a recess is performed either on the surface of the finishing board (A) or on the surface of the guide (B). At the same time, in the place of installation of the fastener element, it is necessary to make a recess of a rectangular or other shape with a milling machine, the height of which is at least twice the length of the fastener, the width is not less than the width of the fastener and the depth is equal to the thickness of the fastener. The number of recesses prepared for fastening corresponds to the required number of fasteners, depending on the length of the board and / or board used, based on at least 2 fasteners per meter of finishing board and / or board.
Несущий элемент крепежа (К1), устанавливают на отделочной доске (А) при помощи двух крепежных элементов (3) (шурупов) через специально предназначенные отверстия (2). Причем несущий элемент крепежа (К1) устанавливают таким образом, что пуклевку (7), обеспечивающую защелкивание несущего элемента крепежа (К1) и опорного элемента крепежа (К2) при их соединении, располагают в противоположном направлении (развернута на 180 градусов) по отношению к опорному элементу крепежа (В1), таким образом, что защелкивание происходит посредствам соединения «в замок».The fastening support element (K1) is installed on the finishing board (A) using two fasteners (3) (screws) through specially designed holes (2). Moreover, the fastener supporting element (K1) is set in such a way that the beetle (7), which provides for the snap-on of the fastener bearing element (K1) and the fastener support element (K2) when they are connected, is placed in the opposite direction (rotated 180 degrees) with respect to the reference the fastener element (B1), so that the latching occurs by means of a “lock” connection.
В направляющую (лагу) (В) в соответствующих местах устанавливают опорный элемент крепежа (К1) при помощи двух крепежных элементов (3) (шурупов) через специально предназначенные отверстия (2), причем соединение опорного элемента крепежа (К1) с направляющей (лага) усиливают посредством дополнительного крепежного элемента (6) через овальный паз (5).In the guide (lag) (B) in appropriate places, the fastener support element (K1) is installed using two fasteners (3) (screws) through specially designed holes (2), and the connection of the fastener support element (K1) to the guide (lag) reinforced by an additional fastener (6) through an oval groove (5).
При монтаже покрытия, внутреннюю поверхность («а») отделочной доски (А) совмещают с внешней поверхностью («в») вертикально размещенной направляющей В, таким образом что, отделочную доску (А) располагают вплотную к направляющей (В), причем отделочную доску А располагают выше предполагаемого места монтажа и опускают до сцепления двух элементов крепежа (К1) и (К2). Сцепление элементов крепежа (К1) и (К2) фиксируют щелчком пуклевок (7).When installing the coating, the inner surface ("a") of the finish board (A) is combined with the outer surface ("b") of the vertically placed guide B, so that the finish board (A) is placed close to the guide (B), and the finish board And they are placed above the intended mounting location and lowered to the clutch of two fastener elements (K1) and (K2). The adhesion of the fasteners (K1) and (K2) is fixed by clicking on the hooks (7).
Размерный ряд крепежа предполагается как для монтажа наличников и картин в рамках, так и для соединения несущих балок.The size range of fasteners is assumed both for the installation of platbands and paintings in the framework, and for the connection of load-bearing beams.
