Abstract

1. Ящик для продуктов, представляющий собой картонную коробку, которая имеет форму параллелепипеда и сформирована методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища прямоугольной формы в плане из сложенных клапанов и боковых стенок, отличающийся тем, что в угловых зонах смежно расположенных боковых стенок по обе стороны от их линии сгиба и со стороны примыкающих к ним клапанов выполнены открытые вырезы, а в угловых зонах примыкающих к боковым стенкам клапанов выполнены скосы, на каждом из которых скос направлен от края выреза на линии перегиба клапана от боковой стенки в сторону бокового края этого клапана, со стороны, противоположной размещению дна ящика, боковые стенки выполнены с понижением высоты на глубину, равную глубине открытого выреза, при этом указанное понижение выполнено по длине боковой стороны на участке, отстоящем от углов ящика на расстоянии, равном длине открытого выреза. ! 2. Ящик по п.1, отличающийся тем, что по крайней мере на одной боковой стенке ящика размещена часть поверхности этой стенки, ограниченная линией или линиями ослабленной прочности для вырывания этой поверхности и формирования проема. ! 3. Ящик по п.1, отличающийся тем, что для образования дна по одной боковой стенке клапан выполнен с прорезью или рассечением материала клапана параллельно линии сгиба этого клапана, а на противоположно лежащей боковой стенке клапан выполнен с язычком для ввода в указанную прорезь или рассечение, при этом указанные клапана выполнены больше половины ширины смежно лежащих боковых стенок и имеют линейные ослабления прочности по сторонам от прорези или рассечен

Description

Полезная модель относится к таре из бумажного материала, например, тонкого или гофрированного картона, предназначенной для размещения, хранения, перевозки и демонстрации в виде витрины в торговом зале штучных изделий различного назначения. Полезная модель может быть использована как легкий утилизируемый одноразовый контейнер для промышленности или торговли, например, для размещения продукта, упакованного в пакеты или в коробки.

Известна комбинированная упаковка, в состав которой входит картонная коробка, внутри которой размещены пакеты с продуктом и которая имеет форму параллелепипеда с днищем, верхом, боковыми и торцевыми стенками, на которых выполнена перфорация, образующая линии ослабленной прочности, на боковых и торцевых стенках выполнена перфорация, образующая первую замкнутую линию ослабленной прочности, выполненную таким образом, что при воздействии на нее верхняя часть коробки отделяется в виде съемной крышки. При этом два участка первой замкнутой линии ослабленной прочности, лежащие на противоположных стенках коробки, параллельны друг другу и ориентированы наклонно, а два других участка, лежащие на двух других противоположных стенках, ориентированы горизонтально. Кроме того, на торцевой или боковой стенке выполнена перфорация, образующая вторую замкнутую линию ослабленной прочности, при воздействии на которую образуется окно. Вторая замкнутая линия ослабленной прочности, образующая окно, расположена на боковой стенке, на которой имеется горизонтальный участок первой замкнутой линии ослабленной прочности (RU №40994, B65D 17/28, опубл. 10.10.2004).

Так же известна упаковка для хранения продуктов, преимущественно в виде флаконов или бутылок, представляющая собой картонную четырехклапанную коробку, которая имеет форму параллелепипеда и сформирована методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища, верха, боковых и торцевых стенок, при этом на боковых стенках и между ними расположенной торцевой стенке выполнена линия ослабленной прочности, которая на торцевой стенке выполнена в горизонтальном направлении на расстоянии от днища, меньшем, чем от верха, и которая на боковых стенках выполнена прямолинейной и наклонно расположенной от линии на торцевой стенке до углов верха на другой торцевой стенке, при этом при давлении на линию ослабленной прочности происходит разрыв стенок и разделение коробки на две части, верхняя из которых удаляется, а нижняя с продуктом остается на месте и позволяет потребителю легко вынимать продукт. Кроме того, нижняя часть коробки может рассматриваться в качестве витрины в торговом зале без раскладки товара на полки в секциях магазина (US №2002043554, B65D 17/28, B65D 5/54, опубл. 18.04.2002).

Данное решение принято в качестве прототипа для заявленных объектов.

Недостаток известных решений заключается в том, что использование четырехклапанных коробок или ящиков при всех преимуществах такой конструкции упаковки и удобстве ее использования в качестве тары хранения и для перевозки продуктов, такие коробки имеют ограничения по штабелированию, так как не предусмотрены средства ограничения перемещения верхнее располоржденного ящика относительно ящика, на котором он расположен. В штабеле такие коробки удерживаются за счет сил трения, возникающих между ящиками, и за счет правильного построения штабеля по высоте (исключение перекосов, наклонов и т.д.). При загрузке в ящики легковесного продукта (например, пакетиков с супом, с сухариками и т.д.) сами ящики остаются легковесными и в штабеле не удерживаются, особенно, если этот штабель на поддоне приходится транспортировать. Ящики рассыпаются, что приводит к порче товара. В прототипе ящик выполнен с функцией его использования в качестве витрины, то есть с возможностью доступа к товару без выгрузки его из ящика. Это удобно, так как нет необходимости расфасовывать товар из коробки. Следовательно, ее форма не должна изменяться, стенки не должны распадаться при перемещении коробки, чтобы сохранить продукт неповрежденным.

Кроме того, ящики, используемые для штабелирования, должны иметь жесткое дно для исключения провисов и локальных нагрузок от, например, банок в одном ящике, на крышку другого ящика. Вопрос перераспределения нагрузок от веса товара в ящике, в этом случае, играет большую роль. Для решения этого вопроса, как правило, на дно ящика, сформированное перегибом клапанов, укладывает палетка из гофрокартона. Это дает результат, но при этом существенно растет расход картона и увеличивает объем операций и время для сборки ящика.

Настоящая полезная модель направлена на достижение технического результата, заключающегося в повышении эксплуатационных качеств за счет обеспечения возможности укладки ящиков в штабель с гарантированным исключением их перемещений относительно друг друга даже в одиночном штабеле.

Указанный технически результат достигается тем, что в ящике для продуктов, представляющем собой картонную коробку, которая имеет форму параллелепипеда и сформирована методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища прямоугольной формы в плане из сложенных клапанов и боковых стенок, в угловых зонах смежно расположенных боковых стенок по обе стороны от их линии сгиба и со стороны примыкающих к ним клапанов выполнены открытые вырезы, а в угловых зонах примыкающих к боковым стенкам клапанов выполнены скосы, на каждом из которых скос направлен от края выреза на линии перегиба клапана от боковой стенки в сторону бокового края этого клапана, со стороны, противоположной размещению дна ящика боковые стенки выполнены с понижением высоты на глубину, равную глубине открытого выреза, при этом указанное понижение выполнено по длине боковой стороны на участке, отстоящем от углов ящика на расстоянии равном длине открытого выреза.

Указанный технически результат достигается тем, что в ящике для продуктов, представляющем собой картонную коробку, которая имеет форму параллелепипеда и сформирована методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища прямоугольной формы в плане из сложенных клапанов и боковых стенок, по одной боковой стенке клапан выполнен с прорезью или рассечением материала клапана параллельно линии сгиба этого клапана, а на противоположно лежащей боковой стенке клапан выполнен с язычком для ввода в указанную прорезь или рассечение, при этом указанные клапана выполнены больше половины ширины смежно лежащих боковых стенок и имеют линейные ослабления прочности по сторонам от прорези или рассечения на одном клапане и по сторонам от язычка на другом клапане, предназначенные для изгиба клапанов по краям при вводе язычка в прорезь или рассечение.

Указанный технически результат достигается тем, что в ящике для продуктов, представляющем собой картонную коробку, которая имеет форму параллелепипеда и сформирована методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища прямоугольной формы в плане из сложенных клапанов и боковых стенок, в угловых зонах смежно расположенных боковых стенок по обе стороны от их линии сгиба и со стороны примыкающих к ним клапанов выполнены открытые вырезы, а в угловых зонах примыкающих к боковым стенкам клапанов выполнены скосы, на каждом из которых скос направлен от края выреза на линии перегиба клапана от боковой стенки в сторону бокового края этого клапана, со стороны, противоположной размещению дна ящика боковые стенки выполнены с понижением высоты на глубину, равную глубине открытого выреза, указанное понижение выполнено по длине боковой стороны на участке, отстоящем от углов ящика на расстоянии равном длине открытого выреза, при этом по одной боковой стенке клапан выполнен с прорезью или рассечением материала клапана параллельно линии сгиба этого клапана, а на противоположно лежащей боковой стенке клапан выполнен с язычком для ввода в указанную прорезь или рассечение, при этом указанные клапана выполнены больше половины ширины смежно лежащих боковых стенок и имеют линейные ослабления прочности по сторонам от прорези или рассечения на одном клапане и по сторонам от язычка на другом клапане, предназначенные для изгиба клапанов по краям при вводе язычка в прорезь или рассечение.

Указанный технически результат достигается тем, что в штабеле из ящиков для продуктов, содержащем расположенные один на другом ящики из картона, каждый из которых представляет собой картонную коробку в форме параллелепипеда и сформирована методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища прямоугольной формы в плане из сложенных клапанов и боковых стенок, в каждой коробке в угловых зонах смежно расположенных боковых стенок по обе стороны от их линии сгиба и со стороны примыкающих к ним клапанов выполнены открытые вырезы, а в угловых зонах примыкающих к боковым стенкам клапанов выполнены скосы, на каждом из которых скос направлен от края выреза на линии перегиба клапана от боковой стенки в сторону бокового края этого клапана, со стороны, противоположной размещению дна ящика боковые стенки выполнены с понижением высоты на глубину, равную глубине открытого выреза, при этом указанное понижение выполнено по длине боковой стороны на участке, отстоящем от углов ящика на расстоянии равном длине открытого выреза, а в штабеле каждый верхне расположенный ящик угловыми вырезами установлен на угловые части нижнее расположенного ящика с размещением участка перехода боковых стенок в дно верхне расположенного ящика на участках понижения высоты боковых стенок нижнее расположенного ящика.

Указанные признаки являются существенными и взаимосвязаны с образованием устойчивой совокупности существенных признаков, достаточной для получения требуемого технического результата.

Настоящая полезная модель поясняется конкретным примером исполнения, который, однако, не является единственно возможным, но наглядно демонстрирует возможность достижения требуемого технического результата.

На фиг.1 - картонная листовая заготовка для ящика;

фиг.2 - общий вид ящика с открытыми клапанами со стороны дна;

фиг.3 - общий вид ящика, в котором два противолежащих клапана утоплены в полость между стенками;

фиг.4 - общий вид ящика, показана укладка наружных клапанов;

фиг.5 - общий вид ящика в момент фиксации клапанов для образования дна;

фиг.6 - общий вид ящика со стороны дна;

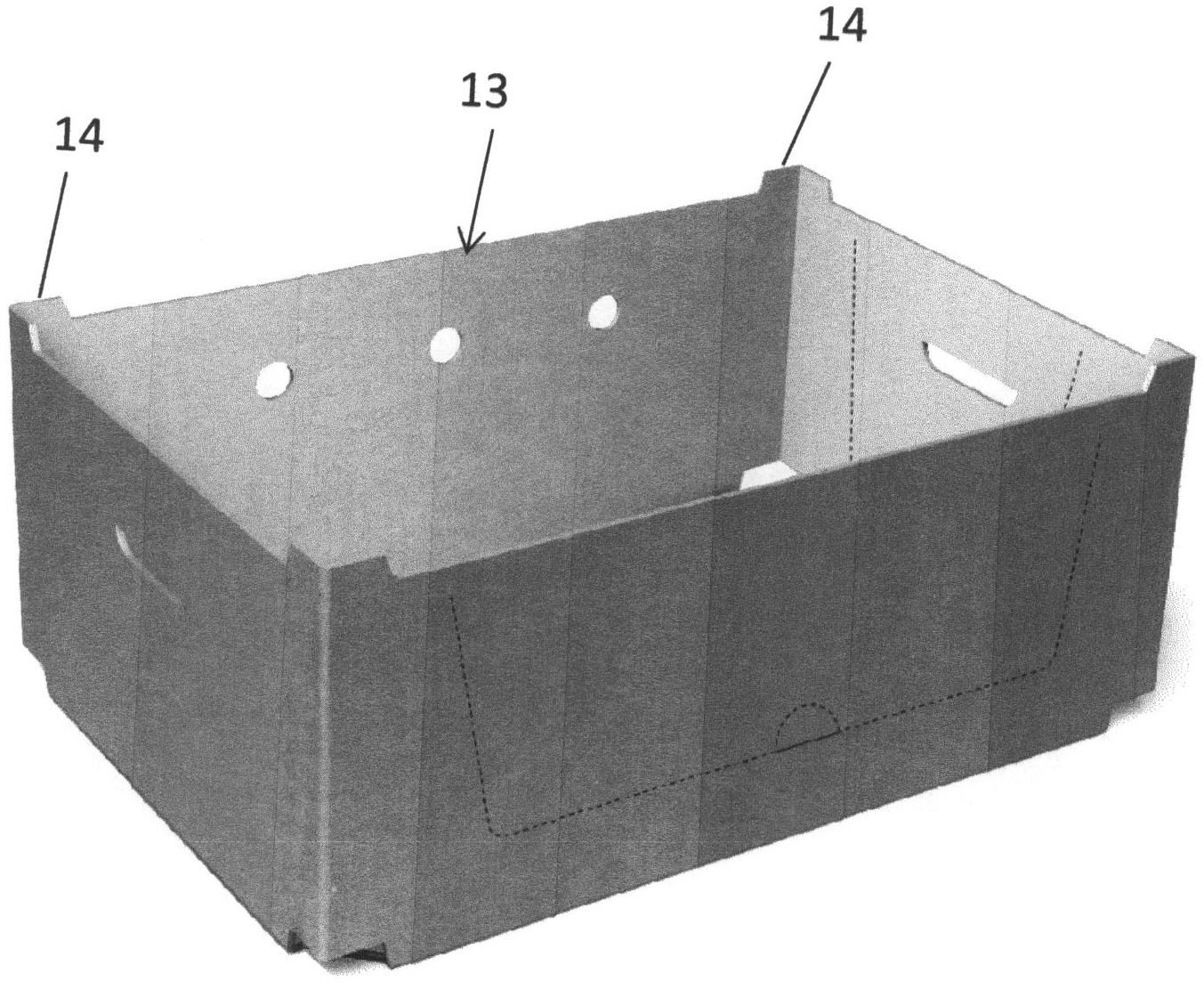

фиг.7 - общий вид ящика со стороны открытой части;

фиг.8 - показана укладка одного ящика на другой;

фиг.8 - штабель из ящиков;

фиг.9 - показаны вырывные части в ящиках для демонстрации товара.

Согласно настоящей полезной модели рассматривается конструкция разработанного оригинального ящика из тонкого или гофрированного картона. Данный ящик разработан для полочного размещения в сетевых маркетах и предназначен размещения, хранения, перевозки штучных изделий различного назначения. Данный ящик выполнен с функцией трансформера для преобразования его в витрину с целью демонстрации упакованного товара в виде витрины в торговом зале без перекладки товара из ящика на полку или стеллаж. Ящик выполняется из картона: тонкого при небольших габаритах и гофрированного, если необходимо сохранить пространственную форму при большом весе товара. Кроме того, такой ящик создан для укладки его в штабель и демонстрации упакованного в ящики товара (продукта) без разбора штабеля. Кроме того, ящик выполнен с функцией крышки для каждого нижнее расположенного ящика в штабеле, так как закрывает товар в нижнем ящике, образуя при этом воздухообмен.

Ящик из картона для размещения упакованного продукта представляет собой картонную коробку, которая имеет форму параллелепипеда и сформирована методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища и боковых стенок. В дальнейшем для ясности понимания существа боковые стенки разделяются на боковые по длинной стороне и торцевые по короткой стороны. В реалиях ящик может иметь квадрат в основании. Ящик представляет собой по сути четырехклапанную открытую сверху картонную коробку, дно которой может быть сформировано перегибом клапанов и укладкой их друг на друга без использования для их закрепления скоб или клейкой ленты (типа скотч).

Листовая заготовка включает в себя боковые стенки 1 и торцевые стенки 2, между которыми размещено днище 3 прямоугольной формы в плане. Боковые и торцевые стенки соединены между собой через линии сгиба 4. Все стенки выполнены прямоугольной формы и связаны с примыкающими к ним элементами коробки через линии сгиба.

Все стенки с одной стороны (нижней) выполнены с клапанами, которые используются для соединения между собой при перегибании от боковых и торцевых стенок для организации дна. Клапаны стенок имеют традиционную близкую к прямоугольной форму и предназначены для формирования дна при собирании ящика.

Для образования дна (фиг.2) клапан 5 одной длинной боковой стенки 1 выполнен с прорезью 6 или рассечением материала клапана параллельно линии сгиба этого клапана. На противоположно лежащей боковой стенке 1 клапан 7 выполнен с язычком 8 для ввода в указанную прорезь 6 (рассечение). Указанные клапаны 5 и 7 выполнены больше половины ширины смежно лежащих торцевых (боковых) стенок и имеют линейные ослабления прочности 9 по сторонам от прорези (рассечения) на одном клапане и по сторонам от язычка на другом клапане, предназначенные для изгиба клапанов по краям при вводе язычка в прорезь или рассечение. Оба клапана выполнены размерами, позволяющими перекрыть практически всю зону дна ящика. Каждый клапан по высоте выполнен больше половины ширины торцевой стенки

Клапаны 10 торцевых стенок выполнены близкой к прямоугольной форме. Эти клапаны могут быть по высоте меньше и равной половине длины боковой стороны или больше ее половины. В последнем случае эти клапаны 10 накладываются друг на друга.

Для организации дна в таком ящике сначала перегибают клапаны 10 торцевых стенок (фиг.3) и перекрывают зону дна. Затем перегибают клапаны 5 и 7 (фиг.4), которые по высоте выполнены больше половины длины торцевых стенок. При таких габаритах для введения язычка в прорезь необходимо оба клапана наклонить вниз (фиг.5) и подогнуть их края. С этой целью и для исключения поломки клапанов применяются линии ослабления прочности. Можно обойтись и без них. Но при этом возможна поломка клапанов, что негативно скажется на фиксации язычка в прорези. В этот момент язычок вводится в прорезь и, клапана отпускаются. Под действием упругости отогнутых краевых участков и пытающихся распрямиться нижнее расположенных клапанов 10 клапаны боковых сторон защелкиваются и, дно принимает плоское положение, как это показано на фиг.6.

Особенностью такой конструкции дна в четырехклапанном ящике является то, что дно имеет слоистую конструкцию и обладает повышенной жесткостью и прочностью. Повышение прочности и жесткости дна обусловлено тем, что клапана боковых и торцевых стенок перекрывают друг друга. Для ящика с такой конструкцией дна не требуется использование палеток. Дно является несущим и способным без раскрытия воспринимать достаточные нагрузки от веса продуктов.

Данная особенность исполнения ящика существенно проявляется при расположении ящиков в штабель. Плоское недеформируемое дно является хорошей базовой поверхностью для создания площади опирания. Для исключения смещения в штабеле картонные ящики для продуктов должны иметь взаимофиксацию, обеспечивающую устойчивость штабеля из расположенных один на другом ящиков из картона при транспортировке или наклоне штабельной стопки.

Для этого каждый ящик в таком одиночном штабеле представляет собой картонную коробку в форме параллелепипеда, сформированную методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища прямоугольной формы в плане из сложенных клапанов и боковых стенок. В коробке в угловых зонах смежно расположенных боковых стенок по обе стороны от их линии сгиба и со стороны примыкающих к ним клапанов выполнены открытые вырезы 11, а в угловых зонах примыкающих к боковым стенкам клапанов выполнены скосы 12, на каждом из которых скос направлен от края выреза на линии перегиба клапана от боковой стенки в сторону бокового края этого клапана.

Со стороны, противоположной размещению дна ящика боковые стенки выполнены с понижением 13 высоты на глубину, равную глубине открытого выреза, при этом указанное понижение выполнено по длине боковой стороны на участке, отстоящем от углов 14 ящика на расстоянии равном длине открытого выреза,

При таком исполнении в штабеле каждый верхне расположенный ящик угловыми вырезами установлен на угловые части нижнее расположенного ящика с размещением участка перехода боковых стенок в дно верхне расположенного ящика на участках понижения высоты боковых стенок нижнее расположенного ящика (фиг.8 и 9). В штабеле каждый ящик опирается угловыми вырезами со стороны дна на угловые выступы нижнего ящика и не может смещаться. При этом зоны перегиба клапанов, образующие ребра, упираются в боковые стенки и лежат на них в зонах понижения высоты (фиг.9). Таким образом обеспечивается надежное уложение каждого верхнего ящика в конструктивные элементы позиционирования нижнего ящика.

Особенностью таких ящиков является так же то, что по крайней мере на одной боковой стенке ящика размещена часть поверхности 15 этой стенки, ограниченная линией 16 или линиями ослабленной прочности для вырывания этой поверхности и формирования проема (фиг.10). При вырывании частей боковых стенок, как это показано на фиг.10, обеспечивается демонстрация товара (продукта) и доступ к нему при исключении необходимости разгрузки штабеля.

Настоящая полезная модель промышленно применима, позволяет облегчить загрузку ящиков, формирование их них штабеля и использовать последний в качестве витрины с удобством изымания товара из ящиков без разбора штабеля.

Claims (10)

1. Ящик для продуктов, представляющий собой картонную коробку, которая имеет форму параллелепипеда и сформирована методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища прямоугольной формы в плане из сложенных клапанов и боковых стенок, отличающийся тем, что в угловых зонах смежно расположенных боковых стенок по обе стороны от их линии сгиба и со стороны примыкающих к ним клапанов выполнены открытые вырезы, а в угловых зонах примыкающих к боковым стенкам клапанов выполнены скосы, на каждом из которых скос направлен от края выреза на линии перегиба клапана от боковой стенки в сторону бокового края этого клапана, со стороны, противоположной размещению дна ящика, боковые стенки выполнены с понижением высоты на глубину, равную глубине открытого выреза, при этом указанное понижение выполнено по длине боковой стороны на участке, отстоящем от углов ящика на расстоянии, равном длине открытого выреза.

2. Ящик по п.1, отличающийся тем, что по крайней мере на одной боковой стенке ящика размещена часть поверхности этой стенки, ограниченная линией или линиями ослабленной прочности для вырывания этой поверхности и формирования проема.

3. Ящик по п.1, отличающийся тем, что для образования дна по одной боковой стенке клапан выполнен с прорезью или рассечением материала клапана параллельно линии сгиба этого клапана, а на противоположно лежащей боковой стенке клапан выполнен с язычком для ввода в указанную прорезь или рассечение, при этом указанные клапана выполнены больше половины ширины смежно лежащих боковых стенок и имеют линейные ослабления прочности по сторонам от прорези или рассечения на одном клапане и по сторонам от язычка на другом клапане, предназначенные для изгиба клапанов по краям при вводе язычка в прорезь или рассечение.

4. Ящик для продуктов, представляющий собой картонную коробку, которая имеет форму параллелепипеда и сформирована методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища прямоугольной формы в плане из сложенных клапанов и боковых стенок, отличающийся тем, что по одной боковой стенке клапан выполнен с прорезью или рассечением материала клапана параллельно линии сгиба этого клапана, а на противоположно лежащей боковой стенке клапан выполнен с язычком для ввода в указанную прорезь или рассечение, при этом указанные клапана выполнены больше половины ширины смежно лежащих боковых стенок и имеют линейные ослабления прочности по сторонам от прорези или рассечения на одном клапане и по сторонам от язычка на другом клапане, предназначенные для изгиба клапанов по краям при вводе язычка в прорезь или рассечение.

5. Ящик по п.4, отличающийся тем, что в угловых зонах смежно расположенных боковых стенок по обе стороны от их линии сгиба и со стороны примыкающих к ним клапанов выполнены открытые вырезы, а в угловых зонах примыкающих к боковым стенкам клапанов выполнены скосы, на каждом из которых скос направлен от края выреза на линии перегиба клапана от боковой стенки в сторону бокового края этого клапана, со стороны, противоположной размещению дна ящика, боковые стенки выполнены с понижением высоты на глубину, равную глубине открытого выреза, при этом указанное понижение выполнено по длине боковой стороны на участке, отстоящем от углов ящика на расстоянии, равном длине открытого выреза.

6. Ящик для продуктов, представляющий собой картонную коробку, которая имеет форму параллелепипеда и сформирована методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища прямоугольной формы в плане из сложенных клапанов и боковых стенок, отличающийся тем, что в угловых зонах смежно расположенных боковых стенок по обе стороны от их линии сгиба и со стороны примыкающих к ним клапанов выполнены открытые вырезы, а в угловых зонах примыкающих к боковым стенкам клапанов выполнены скосы, на каждом из которых скос направлен от края выреза на линии перегиба клапана от боковой стенки в сторону бокового края этого клапана, со стороны, противоположной размещению дна ящика, боковые стенки выполнены с понижением высоты на глубину, равную глубине открытого выреза, указанное понижение выполнено по длине боковой стороны на участке, отстоящем от углов ящика на расстоянии, равном длине открытого выреза, при этом по одной боковой стенке клапан выполнен с прорезью или рассечением материала клапана параллельно линии сгиба этого клапана, а на противоположно лежащей боковой стенке клапан выполнен с язычком для ввода в указанную прорезь или рассечение, при этом указанные клапана выполнены больше половины ширины смежно лежащих боковых стенок и имеют линейные ослабления прочности по сторонам от прорези или рассечения на одном клапане и по сторонам от язычка на другом клапане, предназначенные для изгиба клапанов по краям при вводе язычка в прорезь или рассечение.

7. Ящик по п.6, отличающийся тем, что по крайней мере на одной боковой стенке ящика размещена часть поверхности этой стенки, ограниченная линией или линиями ослабленной прочности для вырывания этой поверхности и формирования проема.

8. Штабель из ящиков для продуктов, содержащий расположенные один на другом ящики из картона, каждый из которых представляет собой картонную коробку в форме параллелепипеда и сформирован методом перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища прямоугольной формы в плане из сложенных клапанов и боковых стенок, отличающийся тем, что в каждой коробке в угловых зонах смежно расположенных боковых стенок по обе стороны от их линии сгиба и со стороны примыкающих к ним клапанов выполнены открытые вырезы, а в угловых зонах, примыкающих к боковым стенкам клапанов, выполнены скосы, на каждом из которых скос направлен от края выреза на линии перегиба клапана от боковой стенки в сторону бокового края этого клапана, со стороны, противоположной размещению дна ящика, боковые стенки выполнены с понижением высоты на глубину, равную глубине открытого выреза, при этом указанное понижение выполнено по длине боковой стороны на участке, отстоящем от углов ящика на расстоянии, равном длине открытого выреза, а в штабеле каждый выше расположенный ящик угловыми вырезами установлен на угловые части ниже расположенного ящика с размещением участка перехода боковых стенок в дно выше расположенного ящика на участках понижения высоты боковых стенок ниже расположенного ящика.

9. Штабель по п.8, отличающийся тем, что по крайней мере на одной боковой стенке по крайне мере части ящиков в штабеле размещена часть поверхности этой стенки, ограниченная линией или линиями ослабленной прочности для вырывания этой поверхности и формирования проема.

10. Штабель по п.8, отличающийся тем, что в по крайней мере одном ящике из штабеля для образования дна по одной боковой стенке клапан выполнен с прорезью или рассечением материала клапана параллельно линии сгиба этого клапана, а на противоположно лежащей боковой стенке клапан выполнен с язычком для ввода в указанную прорезь или рассечение, при этом указанные клапана выполнены больше половины ширины смежно лежащих боковых стенок и имеют линейные ослабления прочности по сторонам от прорези или рассечения на одном клапане и по сторонам от язычка на другом клапане, предназначенные для изгиба клапанов по краям при вводе язычка в прорезь или рассечение.
