KR20220001847U

KR20220001847U - 거북목 교정기

Info

Publication number: KR20220001847U
Application number: KR2020210000188U
Authority: KR
Inventors: 김민희
Original assignee: 김민희
Priority date: 2021-01-19
Filing date: 2021-01-19
Publication date: 2022-07-26

Abstract

본 고안은 거북목 교정기에 관한 것으로, 사용자의 몸통 부위에 위치하게 되는 전면부로부터 사용자의 머리쪽에 위치하게 되는 후면부까지 점차 높이가 높아지다가 상기 후면부의 끝부분에서 높이가 낮아지도록 S자 형태의 곡면을 가지는 몸체, 상기 몸체의 상면에 좌우 대칭형태로 복수개 형성되는 지압돌기 및 상기 지압돌기 사이에 위치하며, 원적외선을 발생시키는 LED 모듈을 포함하는 원적외선 발생부를 포함하는 거북목 교정기를 제공한다.

Description

거북목 교정기 {Apparatus for Correcting Forward Head Posture}

본 고안은 거북목 교정기에 관한 것으로, 사용자가 바닥 또는 침대 등에 놓고 그 위에 경추를 위치시켜 누우면, 사용자의 무게로 인해 압통점들이 지압되어 마사지 효과를 제공하는 마사지기에 관한 것이다.

뭉쳐있는 근육에 물리적인 자극을 가하여 근육을 풀어주거나 혈액의 순환을 원활하게 하기 위하여 다양한 마사지기가 최근 사용되고 있다. 효과적인 마사지를 위해서는 근육이 뭉치기 쉬운 압통점을 정확히 자극할 수 있도록 하는 것이 중요하다.

종래기술인 한국등록특허 제10-2106096호, "경추 지압 마사지기"는 경추를 지압할 수 있는 지압봉을 상하로 운동시키도록 함으로써, 경추 마사지 효과를 높일 수 있도록 한 것이다. 그러나, 거북목 교정을 위한 경추 마사지기의 경우, 머리에 마사지기가 존재하기 때문에, 전동을 이용하여 압력을 가하거나 진동을 가하는 경우 흔들림, 소음 등으로 인한 불편함을 초래할 수 있다.

또한, 위 종래기술과 같은 기존의 경추 마사지기의 경우 정확한 압통점을 자극할 수 있도록 돌기가 형성되지 않아, 마사지 효과를 기대하기 어려웠으며, 목 부분으로만 지압이 가능하여, 거북목 교정의 효과가 떨어지는 문제가 있었다.

한국등록특허 제10-2106096호

본 고안은 경추의 압통점을 정확히 자극하여 마사지 효과를 높이는 것을 목적으로 한다.

본 고안은 지압돌기를 사용자가 탈부착할 수 있도록 함으로써, 원하는 부위의 지압이 가능하도록 하는 것을 목적으로 한다.

본 고안은 능형근의 위치에 지압을 하는 지압돌기를 포함함으로써, 마사지 효과를 극대화하는 것을 목적으로 한다.

본 고안은 원적외선 LED를 포함하여 구성됨으로써, 근육의 이완이 용이하도록 하여, 마사지 효과를 극대화하는 것을 목적으로 한다.

이러한 목적을 달성하기 위하여 본 고안의 일실시예에 따른 거북목 교정기는 사용자의 몸통 부위에 위치하게 되는 전면부로부터 사용자의 머리쪽에 위치하게 되는 후면부까지 점차 높이가 높아지다가 상기 후면부의 끝부분에서 높이가 낮아지도록 S자 형태의 곡면을 가지는 몸체, 상기 몸체의 상면에 좌우 대칭형태로 복수개 형성되는 지압돌기 및 상기 지압돌기 사이에 위치하며, 원적외선을 발생시키는 LED 모듈을 포함하는 원적외선 발생부를 포함하여 구성될 수 있다.

이 때, 상기 복수의 지압돌기는 상기 몸체의 후면부의 상면에 위치하여, 상기 사용자의 유양돌기를 지압하는 두 개의 제1 지압돌기, 상기 몸체의 중앙부의 상면에 위치하여, 상기 사용자의 승모근을 지압하는 두 개의 제2 지압돌기 및 두 개의 제3 지압돌기 및 상기 몸체의 전면부의 상면에 위치하여, 상기 사용자의 능형근을 지압하는 두 개의 제4 지압돌기를 포함하여 구성될 수 있다.

또한, 상기 제2 지압돌기는 상기 제3 지압돌기보다 상기 몸체의 후면부 쪽에 위치하며, 상기 두 개의 제2 지압돌기 사이의 거리가 상기 두 개의 제3 지압돌기 사이의 거리보다 멀도록 구성될 수 있다.

또한, 상기 제2 지압돌기 및 상기 제3 지압돌기의 사이에 위치하는 두 개의 제5 지압돌기를 더 포함하여 구성될 수 있다.

또한, 상기 지압돌기는 각각 상기 몸체와 탈부착이 가능하도록 구성될 수 있다.

본 고안은 경추의 압통점을 정확히 자극하여 마사지 효과를 높일 수 있다.

본 고안은 지압돌기를 사용자가 탈부착할 수 있도록 함으로써, 원하는 부위의 지압이 가능하도록 한다.

본 고안은 능형근의 위치에 지압을 하는 지압돌기를 포함함으로써, 마사지 효과를 극대화한다.

본 고안은 원적외선 LED를 포함하여 구성됨으로써, 근육의 이완이 용이하도록 하여, 마사지 효과를 극대화한다.

도 1은 본 고안의 일실시예에 따른 거북목 교정기의 사시도를 나타낸 도면이다.
도 2는 본 고안의 일실시예에 따른 거북목 교정기의 평면도를 나타낸 도면이다.
도 3은 본 고안의 일실시예에 따른 거북목 교정기의 정면도를 나타낸 도면이다.
도 4는 본 고안의 일실시예에 따른 거북목 교정기의 후면도를 나타낸 도면이다.

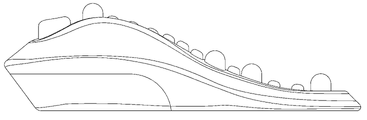

도 5는 본 고안의 일실시예에 따른 거북목 교정기의 좌측면도를 나타낸 도면이다.
도 6은 본 고안의 일실시예에 따른 거북목 교정기의 우측면도를 나타낸 도면이다.
도 7은 본 고안의 일실시예에 따른 거북목 교정기의 배면도를 나타낸 도면이다.
도 8은 본 고안의 일실시예에 따른 거북목 교정기에 제5 지압돌기가 포함되는 경우의 사시도를 나타낸 도면이다.

이하, 본 고안의 바람직한 실시예를 첨부된 도면들을 참조하여 상세히 설명한다. 본 고안을 설명함에 있어, 관련된 공지 구성 또는 기능에 대한 구체적인 설명이 본 고안의 요지를 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명은 생략하기로 한다. 또한 본 고안의 실시예들을 설명함에 있어 구체적인 수치는 실시예에 불과하며 이에 의하여 고안의 범위가 제한되지 아니한다.

본 고안의 상세한 설명에서 각 도면에 나타난 도면부호가 동일한 경우 동일한 구성요소를 나타내며, 도 1 내지 도 7은 동일한 실시예의 거북목 교정기에 대해서 다양한 각도에서 형태를 표현한 것으로, 도 1 내지 도 7을 참조하여 본 고안의 구성을 설명하도록 하고, 도 8의 구성은 별도로 설명하도록 한다.

본 고안의 일실시예에 따른 거북목 교정기에 대해서, 도 1은 사시도, 도 2는 평면도, 도 3은 정면도, 도 4는 후면도, 도 5는 좌측면도, 도 6은 우측면도, 도 7은 배면도를 각각 나타낸다.

도 1 내지 도 7에 기재되어 있는 바와 같이, 본 고안의 일실시예에 따른 거북목 교정기는 몸체(101)의 상부에 제1 지압돌기(111), 제2 지압돌기(112), 제3 지압돌기(113), 제4 지압돌기(114) 및 원적외선 발생부(120)를 포함하도록 구성될 수 있다.

몸체(101)는 사용자의 몸통 부위에 위치하게 되는 전면부로부터 사용자의 머리쪽에 위치하게 되는 후면부까지 점차 높이가 높아지다가 상기 후면부의 끝부분에서 높이가 낮아지도록 S자 형태의 곡면을 가진다. 사람의 경추는 S자 형태로 휘어지도록 구성되기 때문에, 경추 마사지를 위해서는 이에 대응되도록 S자의 곡면을 가지는 것이 바람직하다.

도 5 및 도 6의 좌측면도 및 우측면도에 이와 같은 몸체(101)의 형태가 잘 드러나 있다. 도 5의 좌측면도에서는 좌측이 몸체(101)의 후면부, 우측이 몸체(101)의 전면부가 되며, 도 6의 우측면도에서는 반대로 우측이 몸체(101)의 후면부, 좌측이 몸체(101)의 전면부가 된다.

몸체(101)의 크기는 사용자의 유양돌기로부터 능형근까지를 충분히 커버할 수 있을 정도의 크기로 구성되는 것이 바람직하며, 이를 통해, 몸체(101) 상면에 배치되는 복수의 지압돌기들을 통해 유양돌기로부터 능형근까지 지압을 통해 마사지를 제공할 수 있게 된다. 또한, 몸체(101)의 해부에는 상기 원적외선 발생부(120)에 전원을 공급하기 위하여 1차전지 또는 2차전지를 포함하는 전원 공급부를 포함할 수 있다.

몸체(101)의 상면에는 좌우 대칭형태로 복수 개의 지압돌기(111 내지 114)가 형성될 수 있는데, 도 2의 평면도에 잘 나타나 있는 바와 같이, 각각의 지압돌기들은 몸체(101)에서 좌우로 대칭되도록 위치함으로써, 사용자가 본 고안의 거북목 교정기를 베고 누웠을 때, 좌우 동일하게 압력이 가해지게 되어 마사지 효과를 높일 수 있다.

지압돌기는 도1 및 도 2에 표시된 것처럼, 제1 지압돌기(111), 제2 지압돌기(112), 제3 지압돌기(113) 및 제4 지압돌기(114)를 포함할 수 있는데, 각각이 두 개씩 한 쌍을 이루도록 하여, 총 8개의 지압돌기가 형성될 수 있다. 이 밖에도 필요한 경우 추가로 지압돌기를 구성할 수 있는데, 도 8에서 보다 상세히 설명하도록 한다.

제1 지압돌기(111)는 몸체(101)의 후면부의 상면에 좌 우 대칭으로 두 곳에 위치하여, 상기 사용자의 유양돌기를 지압한다. 도 1에 나타난 것처럼, 제1 지압돌기는 몸체(101)에서 높이가 가장 높은 곳에 위치할 수 있으며, 머리의 유양돌기에 대한 지압 효과를 제공할 수 잇다.

제2 지압돌기(112)는 몸체(101)의 중앙부의 상면에 좌 우 대칭으로 두 곳에 위치하여, 상기 사용자의 승모근을 지압한다. 또한, 제3 지압돌기(113)도 상기 몸체(101)의 중앙부의 상면에 좌 우 대칭으로 두 곳에 위치하여 승모근을 지압한다.

상기 제2 지압돌기(112)는 제3 지압돌기(113)보다 몸체(101)의 후면부 쪽에 위치하며, 두 개의 제2 지압돌기(112) 사이의 거리가 두 개의 제3 지압돌기(113) 사이의 거리보다 더 멀게 구성되어, 사용자의 승모근 형태에 맞춰 지압이 이루어질 수 있도록 한다. 이와 같은 각 지압돌기의 위치는 도 2의 평면도에 잘 드러나 있다.

제4 지압돌기(114)는 몸체(101)의 전면부의 상면에 좌 우 대칭으로 두 곳에 위치하여, 상기 사용자의 능형근을 지압한다. 종래의 거북목 교정기의 경우, 유양돌기부터 승모근까지의 지압만을 제공할 수 있었는데, 본 고안의 거북목 교정기는 이와 같이 능형근에 대한 지압이 가능하도록 함으로써, 전반적인 마사지 효과를 극대화할 수 있게 된다.

상술한 제1 지압돌기 내지 제4 지압돌기(111 내지 114)는 각각 몸체(101)에 탈부착이 가능하도록 구성될 수 있다. 사용자의 신체 상태에 따라서 필요한 지압의 위치가 다를 수 있다. 따라서, 본 고안에서는 지압돌기를 탈부착 가능하도록 하고, 사용자가 필요에 따라 원하는 부위의 지압이 가능하도록 자유롭게 선택할 수 있도록 하는 것이 가능하다.

원적외선 발생부(120)는 상기 지압돌기(111 내지 114) 사이에 위치하며, 원적외선을 발생시키는 LED 모듈을 포함한다. 원적외선은 적외선의 영역에 해당하는 파장을 가지는 전자기파로, 열작용을 통해 피부에 따뜻한 느낌을 전달해 주는 성질을 가진다. 따라서, 땀을 내거나, 근육을 이완시키고 통증을 완화해주는 효과를 제공할 수 있어, 지압돌기(111 내지 114)에 의한 지압의 효과를 극대화할 수 있다.

원적외선 발생부(120)는 상기 몸체(101)의 하부에 위치하는 전원 공급부로부터 전원을 공급받아 LED 모듈을 통해 빛과 열을 발생시키도록 구성될 수 있으며, 도면에 도시된 바와 같이, 몸체(101)의 상면의 중앙부분에 세로로 긴 형태로 배치될 수 있다.

도 8은 본 고안의 일실시예에 따른 거북목 교정기에 제5 지압돌기가 포함되는 경우의 사시도를 나타낸 도면이다.

도면에 도시한 바와 같이, 제2 지압돌기(112) 및 제3 지압돌기(113)의 사이에 좌 우 대칭으로 제5 지압돌기(115)가 위치할 수 있다. 제5 지압돌기(115)는 도 2의 평면도를 기준으로 볼 때, 제2 지압돌기(112)와 수평하고, 제3 지압돌기(113)와 수직인 곳에 위치할 수 있으며, 다른 지압돌기들과 마찬가지로 몸체(101)에 탈부착 가능한 형태로 구성될 수 있다. 이를 통해 승모근에 대한 지압을 극대화할 수 있고, 사용자가 선택적으로 마사지 강도 등을 조절하도록 할 수 있다.

이 밖에도 필요에 따라서는 다양한 위치에 지압돌기가 추가되는 것이 가능한데, 사용자가 자유롭게 원하는 부위에 대한 지압을 할 수 있도록 지압돌기의 탈부착이 가능한 부착부위를 몸체(101)에 다수 구성하고, 사용자가 원하는 부위에 지압돌기를 부착하여 이용하도록 하는 것도 가능하다.

이상에서는 실시예들을 참조하여 설명하였지만, 해당 기술 분야의 숙련된 당업자는 하기의 실용신안 청구범위에 기재된 본 발명의 사상 및 영역으로부터 벗어나지 않는 범위 내에서 본 발명을 다양하게 수정 및 변경시킬 수 있다.

101: 몸체
111: 제1 지압돌기 112: 제2 지압돌기
113: 제3 지압돌기 114: 제4 지압돌기
115: 제5 지압돌기
120: 원적외선 발생부

Claims

사용자의 몸통 부위에 위치하게 되는 전면부로부터 사용자의 머리쪽에 위치하게 되는 후면부까지 점차 높이가 높아지다가 상기 후면부의 끝부분에서 높이가 낮아지도록 S자 형태의 곡면을 가지는 몸체;
상기 몸체의 상면에 좌우 대칭형태로 복수개 형성되는 지압돌기; 및
상기 지압돌기 사이에 위치하며, 원적외선을 발생시키는 LED 모듈을 포함하는 원적외선 발생부
를 포함하는 거북목 교정기.
제1항에 있어서,
상기 복수의 지압돌기는
상기 몸체의 후면부의 상면에 위치하여, 상기 사용자의 유양돌기를 지압하는 두 개의 제1 지압돌기;
상기 몸체의 중앙부의 상면에 위치하여, 상기 사용자의 승모근을 지압하는 두 개의 제2 지압돌기 및 두 개의 제3 지압돌기 및
상기 몸체의 전면부의 상면에 위치하여, 상기 사용자의 능형근을 지압하는 두 개의 제4 지압돌기
를 포함하는 것을 특징으로 하는 거북목 교정기.
제2항에 있어서,
상기 제2 지압돌기는 상기 제3 지압돌기보다 상기 몸체의 후면부 쪽에 위치하며,
상기 두 개의 제2 지압돌기 사이의 거리가 상기 두 개의 제3 지압돌기 사이의 거리보다 먼 것
을 특징으로 하는 거북목 교정기.
제3항에 있어서,
상기 제2 지압돌기 및 상기 제3 지압돌기의 사이에 위치하는 두 개의 제5 지압돌기
를 더 포함하는 것을 특징으로 하는 거북목 교정기.
제1항에 있어서,
상기 지압돌기는 각각 상기 몸체와 탈부착이 가능하도록 구성되는 것
을 특징으로 하는 거북목 교정기.
