Abstract

본 발명은 벽체용 평패널 모듈, 길이 조정용 벽체용 평패널 모듈, 평패널 수직 조인트용 모듈, 창대/파라펫 두겁용 모듈, 벽체 및 외부천정용 모듈, 모서리 결합 모듈 및 일측 마감 모듈을 포함하는 조립식 외장패널에 대한 것이다. 또한, 벽체용 평패널 모듈은 적어도 한 부분에 슬롯 조립부 또는 돌출 조립부를 포함하고, 돌출 조립부는 슬롯 조립부에 삽입되어 두께 방향으로의 움직임을 구속하도록 형성되어 시공성이 향상되는 것을 특징으로 한다.

Description

조립식 외장패널 및 그 시공방법{Modular Exterior Panel and Installation Method Thereof}
본 발명은 조립식 외장패널 및 그 시공방법에 관한 것이다.
이 부분에 기술된 내용은 단순히 본 실시예에 대한 배경 정보를 제공할 뿐 종래기술을 구성하는 것은 아니다.
건물의 외부 벽체는 미관 및 단열의 목적으로 외장패널을 덮어 마감한다. 외장패널은 외부 벽체 및 창틀 주위에 설치된다. 외장패널로는 부식 방지를 위한 불소 코팅된 알루미늄 패널이 사용될 수 있다. 외장패널은 개별적으로 외부 벽체에 설치될 수도 있으나, 시공 편의성을 위해 각각의 외장패널이 서로 조립되도록 조립식으로 형성될 수도 있다.
일반적으로 이러한 금속 외장패널은 외부 벽체에 아연도장 된 각형 파이프를 트러스 구조로 시공하고 파이프에 설치된다. 외장패널은 사전에 표준 규격으로 제작하여 현장에서 조립하게 함으로써 공사기간 단축을 꾀하고 있다. 또한, 트러스 구조와 패널 모두 금속 소재로 이루어져 향후 재활용성도 뛰어나 건설폐기물이 적게 나오는 친환경적인 건축자재로 평가되고 있다.
다만, 금속 외장패널은 전통적인 외장재에 비해 시공시간이 길어 공사비가 증가할 수 있으므로 시공성이 우수한 구조와 방법이 모색되고 있다.
본 발명은 시공성 향상을 위해 도출된 것으로, 몇 가지 형태의 단위 모듈을 포함하는 조립식 외장패널을 이용하여 시공하고, 각각의 모듈은 서로 인접한 모듈에 횡방향으로 삽입되어 조립되는 방식의 조립식 외장패널을 제공하는 것을 목적으로 한다. 특히, 각각의 모듈의 횡방향 일측은 두께 방향 및 길이 방향으로 정렬 및 구속되고, 횡방향 타측은 고정나사로 트러스 구조에 결합되고 또한 다음 모듈이 조립될 수 있는 부분을 제공하는 방식의 조립식 외장패널을 제공하는 것을 목적으로 한다.
이와 같은 과제를 해결하기 위하여, 본 발명의 일 실시예에 따른 조립식 외장패널은 벽체용 평패널 모듈, 길이 조정용 벽체용 평패널 모듈, 평패널 수직 조인트용 모듈, 창대/파라펫 두겁용 모듈, 벽체 및 외부천정용 모듈, 모서리 결합 모듈 및 일측 마감 모듈을 포함하는 것을 특징으로 한다.
또한, 벽체용 평패널 모듈은 적어도 한 부분에 슬롯 조립부 또는 돌출 조립부를 포함하고, 돌출 조립부는 슬롯 조립부에 삽입되어 두께 방향으로의 움직임을 구속하도록 형성되는 것을 특징으로 한다.
본 발명에 따른 조립식 외장패널 및 시공방법은 단위 모듈 일측이 인접한 단위 모듈 타측에 삽입되어 조립되고, 단위 모듈의 타측 만이 건물의 외부 벽체 상에 설치되는 트러스 구조에 고정나사로 결합되는 복수 개 형태의 단위 모듈로 구성되어 시공성이 향상되는 효과가 있다.
도 1은 본 발명의 일 실시예에 따른 조립식 외장패널의 설치예를 나타내는 수직 단면도이다.
도 2는 본 발명의 일 실시예에 따른 조립식 외장패널의 구성요소를 나타내는 단면도이다.
도 3은 본 발명의 일 실시예에 따른 조립식 외장패널의 결합 구성요소를 나타내는 단면도이다.
도 4는 본 발명의 일 실시예에 따른 조립식 외장패널의 모서리부 설치예를 나타내는 수평 단면도이다.
도 5는 본 발명의 일 실시예에 따른 조립식 외장패널의 마감부 설치예를 나타내는 수평 단면도이다.
도 6은 본 발명의 일 실시예에 따른 조립식 외장패널의 시공사례를 나타내는 사진이다.
도 7은 본 발명의 일 실시예에 따른 모서리 결합 모듈에 벽체용 평패널 모듈이 결합된 예를 나타내는 사진이다.
도 8은 본 발명의 일 실시예에 따른 모서리 결합 모듈에 벽체용 평패널 모듈과 길이 조정용 벽체용 평패널 모듈이 결합된 예를 나타내는 사진이다.
도 9는 본 발명의 일 실시예에 따른 벽체용 평패널 모듈에 일측 마감 모듈이 결합된 예를 나타내는 사진이다.
이하, 본 발명의 일부 실시예들을 예시적인 도면을 통해 상세하게 설명한다. 각 도면의 구성요소들에 참조부호를 부가함에 있어서, 동일한 구성요소들에 대해서는 비록 다른 도면상에 표시되더라도 가능한 한 동일한 부호를 가지도록 하고 있음에 유의해야 한다. 또한, 본 발명을 설명함에 있어, 관련된 공지 구성 또는 기능에 대한 구체적인 설명이 본 발명의 요지를 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명은 생략한다.
또한, 본 발명의 구성 요소를 설명하는 데 있어서, 제 1, 제 2, A, B, (a), (b) 등의 용어를 사용할 수 있다. 이러한 용어는 그 구성 요소를 다른 구성 요소와 구별하기 위한 것일 뿐, 그 용어에 의해 해당 구성 요소의 본질이나 차례 또는 순서 등이 한정되지 않는다. 명세서 전체에서, 어떤 부분이 어떤 구성요소를 '포함', '구비'한다고 할 때, 이는 특별히 반대되는 기재가 없는 한 다른 구성요소를 제외하는 것이 아니라 다른 구성요소를 더 포함할 수 있는 것을 의미한다. 또한, 명세서에 기재된 '…부', '모듈' 등의 용어는 적어도 하나의 기능이나 동작을 처리하는 단위를 의미하며, 이는 하드웨어나 소프트웨어 또는 하드웨어 및 소프트웨어의 결합으로 구현될 수 있다.
도 1은 본 발명의 일 실시예에 따른 조립식 외장패널의 설치예를 나타내는 수직 단면도이다.
본 발명의 일 실시예에 따른 조립식 외장패널은 건물의 외부 벽체에 고정 설치되는 트러스(Truss) 구조에 고정나사로 부착된다. 도 1은 트러스 구조에 사용되는 각형 파이프의 단면을 나타내며, 조립식 외장패널의 모듈 각각은 각형 파이프의 건물 외측면에 고정나사로 고정된다.
도 1을 참조하면, 건물 최상단의 각형 파이프의 상면에는 건물 최상단에 설치되어 외측으로 연장 배치되는 비들이침 방지용도의 차수용 테이프, 내수합판, 방수시트 또는 Tyvek 및 TO.6 리얼징크 두겁 후레싱이 배치될 수 있다. 그 위에 창대/파라펫 두겁용 모듈이 벽체용 평패널 모듈의 일단을 덮으며 설치되어 나사로 고정될 수 있다.
벽체용 평패널 모듈은 일방향으로 긴 형태가 되도록 압출성형되는 알루미늄 소재의 금속 패널일 수 있다. 알루미늄 금속 패널은 부식에 강하도록 외부면이 불소코팅 된 것일 수 있다. 벽체용 평패널 모듈은 예컨대 표준 길이가 6 m일 수 있으며, 건물 외벽에 복수 개가 연장 설치될 때는 중간에 평패널 수직 조인트용 모듈을 배치하여 상하로 복수 개의 벽체용 평패널 모듈이 배열될 수 있다. 건물 외벽 하단에서는 벽체용 평패널 모듈의 타단이 벽체 및 외부천정용 모듈에 의해 마감될 수 있다.
도 2는 본 발명의 일 실시예에 따른 조립식 외장패널의 구성요소를 나타내는 단면도이다.
도 3은 본 발명의 일 실시예에 따른 조립식 외장패널의 결합 구성요소를 나타내는 단면도이다.
도 2 및 도 3을 참조하면, 일 실시예에 따른 조립식 외장패널은 도 2에 도시된, (a) 벽체용 평패널 모듈, (b) 길이 조정용 벽체용 평패널 모듈, (c) 평패널 수직 조인트용 모듈, (d) 창대/파라펫 두겁용 모듈, (e) 벽체 및 외부천정용 모듈, 도 3에 도시된, 모서리 결합 모듈 및 (b) 일측 마감 모듈을 포함한다.
도 2의 (a)를 참조하면, 일 실시예에 따른 조립식 외장패널은 적어도 한 부분에 슬롯 조립부 또는 돌출 조립부를 포함하는 것을 특징으로 한다. 도 2의 (a)와 (b)에서 좌측은 슬롯 조립부를, 우측은 돌출 조립부를 나타낸다. 하나의 벽체용 평패널 모듈은 일측에 슬롯 조립부를 타측에 돌출 조립부를 포함할 수 있다. 돌출 조립부는 인접하여 설치되는 또 다른 벽체용 평패널 모듈의 슬롯 조립부에 삽입되어 두께 방향으로 구속되어 정렬될 수 있다. 돌출 조립부는 슬롯 조립부에 끝까지 삽입되어 벽체용 평패널 모듈의 단면이 연장되는 방향으로도 정렬이 이루어질 수도 있으나, 이에 한정되는 것은 아니며, 필요에 따라 조립 여유를 가지도록 조립될 수도 있다. 슬롯 조립부의 베이스 부분은 트러스 구조로 사용되는 각형 파이프와 나사결합되기 위한 구멍 및 나사머리 자리가 형성될 수 있으며, 이를 통해 결합되는 조립나사로 슬롯 조립부의 베이스 부분은 각형 파이프에 밀착 조립될 수 있다. 조립나사는 접시머리 나사일 수 있으며, 슬롯 조립부가 각형 파이프에 조립된 이후에도 또 다른 벽체용 평패널 모듈의 돌출 조립부가 삽입되는데 지장이 없는 형태라면 어떤 형태의 나사도 사용될 수 있다.
도 3의 (a)는 모서리 결합 모듈은 건물 모서리에 배치되는 용도의 모듈이며 'ㄱ'자 형태를 가지고, 양단에 슬롯 조립부를 포함하여 일 실시예에 따른 돌출 조립부를 포함하는 모듈이 조립될 수 있다. 도 3의 (b)는 일측 마감 모듈을 도시하며, 창틀 또는 벽체와 같이 일 실시예에 따른 조립식 외장패널의 일단을 마감하는 위치에 배치될 수 있으며, 슬롯 조립부를 포함하여 형성될 수 있다.
도 4는 본 발명의 일 실시예에 따른 조립식 외장패널의 모서리부 설치예를 나타내는 수평 단면도이다.
도 4를 참조하면, 일 실시예에 따른 조립식 외장패널이 건물 모서리를 따라 설치되는 설치예를 도시한다. 도시하지는 않았으나 건물 모서리에는 트러스 구조에 포함된 각형 파이프가 설치되고, 각형 파이프가 외측 모서리를 기준으로 인접한 두 면과 밀착되도록 일 실시예에 따른 모서리 결합 모듈이 나사를 이용하여 결합될 수 있다.
도시된 실시예에서 모서리 결합 모듈의 우측으로는 벽체용 평패널 모듈이 결합된다. 벽체용 평패널 모듈의 우측으로는 길이 조정용 벽체용 평패널 모듈이 조립된 예를 도시한다. 모서리 결합 모듈의 아래로는 보다 짧은 폭을 가지는 길이 조정용 벽체용 평패널 모듈이 결합된 예를 도시하며, 그 아래로 다시 벽체용 평패널 모듈이 결합된다.
일 실시예에 따른 벽체용 평패널 모듈은 돌출 조립부가 결합될 슬롯 조립부는 사전에 각형 파이프에 나사조립이 완료된 상태이다. 이어서 조립되는 벽체용 평패널 모듈은 나사조립이 완료된 슬롯 조립부에 삽입되어 조립된다. 이때 돌출 조립부 또는 슬롯 조립부에는 실란트(sealant)가 도포될 수 있다.
도 5는 본 발명의 일 실시예에 따른 조립식 외장패널의 마감부 설치예를 나타내는 수평 단면도이다.
도 5를 참조하면, 창틀이 설치될 영역은 별도로 각형 파이프가 배치될 수 있으며, 창틀의 영역을 정의하도록 일측 마감 모듈이 배치될 수 있다. 배치된 일측 마감 모듈은 슬롯 조립부를 포함할 수 있으며, 이러한 슬롯 조립부에 벽체용 평패널 모듈 또는 길이 조정용 벽체용 평패널 모듈의 돌출 조립부가 삽입되어 창틀 주변의 벽체가 조립식으로 시공될 수 있다.
도 6은 본 발명의 일 실시예에 따른 조립식 외장패널의 시공사례를 나타내는 사진이다.
도 6을 참조하면, 일 실시예에 따른 벽체용 평패널 모듈은 폭이 상대적으로 넓지 않고 세로로 긴 예를 도시한다. 벽체용 평패널 모듈은 사전에 설치된 트러스 구조의 가로로 배치된 복수의 각형 파이프에 차례로 나사결합됨으로써 시공될 수 있다.

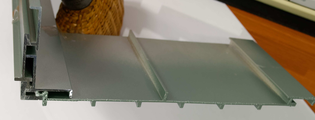

도 7은 본 발명의 일 실시예에 따른 모서리 결합 모듈에 벽체용 평패널 모듈이 결합된 예를 나타내는 사진이다.
도 8은 본 발명의 일 실시예에 따른 모서리 결합 모듈에 벽체용 평패널 모듈과 길이 조정용 벽체용 평패널 모듈이 결합된 예를 나타내는 사진이다.
도 9는 본 발명의 일 실시예에 따른 벽체용 평패널 모듈에 일측 마감 모듈이 결합된 예를 나타내는 사진이다.
이상의 설명은 본 실시예의 기술 사상을 예시적으로 설명한 것에 불과한 것으로서, 본 실시예가 속하는 기술 분야에서 통상의 지식을 가진 자라면 본 실시예의 본질적인 특성에서 벗어나지 않는 범위에서 다양한 수정 및 변형이 가능할 것이다. 따라서, 본 실시예들은 본 실시예의 기술 사상을 한정하기 위한 것이 아니라 설명하기 위한 것이고, 이러한 실시예에 의하여 본 실시예의 기술 사상의 범위가 한정되는 것은 아니다. 본 실시예의 보호 범위는 아래의 청구범위에 의하여 해석되어야 하며, 그와 동등한 범위 내에 있는 모든 기술 사상은 본 실시예의 권리범위에 포함되는 것으로 해석되어야 할 것이다.

Claims (1)

  1. 제1외장패널 및 상기 제1외장패널과 결합하도록 구성된 제2외장패널을 포함하는 패널 어셈블리에 있어서,
    상기 제1외장패널은 제1패널 바디 및 상기 제1패널 바디의 일측에 형성된 슬롯 조립부를 포함하고,
    상기 제2외장패널은 제2패널 바디 및 상기 제2패널 바디의 일측에 형성되고 상기 슬롯 조립부에 결합하도록 구성된 돌출 조립부를 포함하고,
    상기 슬롯 조립부는,
    상기 제1패널 바디의 일측으로부터 제1방향을 따라 연장되는 제1수평부; 및
    상기 제1패널 바디의 일측으로부터 제1방향을 따라 연장되는 제2수평부로서, 상기 제1수평부와 제1방향과 수직한 제2방향으로 대면하는 제2수평부를 포함하고,
    상기 돌출 조립부는,
    상기 제2패널 바디의 일측으로부터 제1방향을 따라 연장되는 수평 연결부;
    상기 수평 연결부의 일측으로부터 제2방향으로 연장되는 제1지지부; 및
    상기 수평 연결부의 타측으로부터 제2방향으로 연장되는 제2지지부로서, 상기 제1지지부와 제1방향으로 대면하는 제2지지부를 포함하되,
    상기 슬롯 조립부와 상기 돌출 조립부가 결합된 상태에서, 상기 수평 연결부의 일면의 적어도 일부는 상기 제1수평부에 의해 지지되도록 구성되고, 상기 제1지지부의 제1방향 일단 및 상기 제2지지부의 제1방향 일단은 상기 제2수평부에 의해 지지되도록 구성되는 것을 특징으로 하는 패널 어셈블리.
