본 발명은 원목이나 집성목 등의 목재로 가공된 도마 살균 건조기에 관한 것으로서, 더욱 상세하게는 도마에 대한 자외선 살균과 함께 효과적으로 습기를 제거할 수 있도록 하여 도마에 대한 양호한 위생 환경을 유지될 수 있게 하는 목재용 도마 살균기에 관한 것이다.The present invention relates to a cutting board sterilizing and drying machine processed from wood such as solid wood or gluing wood, and more particularly, to effectively remove moisture together with ultraviolet sterilization for the cutting board to maintain a good sanitary environment for the cutting board. It relates to a cutting board sterilizer for wood.
일반적으로 식당이나 가정의 주방은 세균이 쉽게 번식할 수 있는 여러 조건을 갖추고 있으므로 식기류를 비롯한 조리기구에 대한 위생과 청결이 각별하게 요구되고 있으며, 이를 위해 식기류의 경우 세척한 후 물기를 완전히 말리도록 한 뒤 자외선 또는 고온스팀 살균을 실시하여 세균의 서식을 방지할 수 있는 식기 건조기가 널리 보급되어 있다.In general, since the kitchen of a restaurant or home has various conditions for bacteria to grow easily, hygiene and cleanliness of cooking utensils including tableware are particularly required. To this end, in the case of tableware, wash and dry thoroughly. Dishwasher dryers that can prevent bacterial growth by sterilizing with ultraviolet light or high-temperature steam after cooking are widely available.
한편, 음식을 조리하기 위해 사용되는 도마는 각종 음식재료를 준비하는 과정에서 발생하는 부산물이 잔류하게 되고, 그 사용 특성상 항상 습기에 노출되어 있고 건조한 상태로 보관하더라도 하절기의 경우 대장균이나 곰팡이를 비롯한 각종 병원성 세균이 급속하게 번식하여 악취를 유발할 뿐만 아니라 인체에 심각한 해를 주는 식중독이나 장염 등의 질병을 초래하게 된다. On the other hand, the cutting board used to cook food remains with by-products generated in the process of preparing various food ingredients, and due to the nature of its use, it is always exposed to moisture and stored in a dry state, but in summer, various Pathogenic bacteria multiply rapidly and cause diseases such as food poisoning or enteritis, which not only cause bad odor, but also seriously harm the human body.
이에 따라 도마는 깨끗이 씻은 뒤 뜨꺼운 물로 열소독하고 햇볕에 말려 일광소독하는 방법이 있지만 매우 번거롭고 불편한 단점이 있다.Accordingly, there is a method of washing the cutting board cleanly, sterilizing it with hot water, and drying it in the sun to sterilize it in the sun, but it is very cumbersome and inconvenient.
이러한 문제점을 해결하기 위한 종래기술로는 대한민국 등록특허 제10-1959861호를 통해 도마 건조기가 제안된 바 있으며, 그 청구항 1에는 ‘주방에서 사용하는 도마를 포함한 주방용품을 건조시켜 세균의 번식을 방지하거나 억제하기 위한 것으로, 작동 스위치를 포함한 제어장치가 내부에 마련된 하부체와, 상기 하부체의 양쪽에서 수직방향으로 서로 마주보도록 각각 구비되어 그 사이에 상향 및 전,후방향으로 개방된 도마 건조공간을 형성하는 좌,우측 커버체와, 상기 도마 건조공간을 2개 이상으로 구획하도록 상기 하부체의 상면에 수직으로 결합되는 각각의 구획판으로 이루어진 하우징; 및 상기 제어장치에 의해 작동 제어되도록 상기 구획판에 구비되어 상기 도마 건조공간에 수용된 도마의 양면 또는 어느 한 면을 가열하여 건조하기 위한 발열체를 포함하고, 상기 하부체의 상면에는, 상기 도마 건조공간에 수용되는 도마로부터 배출되는 물을 배수구로 유도하기 위한 유도홈들이 각각 형성되고, 각각의 상기 유도홈들 사이에는, 상기 구획판의 하단부가 끼움 결합되고 상기 제어장치와 상기 발열체를 전기적으로 연결하는 전선이 배선되기 위한 끼움홈이 각각 형성된 배수부재가 결합되며, 상기 배수부재에는, 상기 배수구로 배출되는 물을 임시 수용하기 위한 물받이가 서랍식으로 구비되고, 상기 발열체는, 상기 발열체의 양면이 양쪽으로 노출되어 양쪽의 상기 도마 건조공간을 가열하도록 필름형으로 형성되어 상기 구획판의 가장자리를 제외한 중앙영역에 형성되는 설치공에 설치되며, 상기 좌측 커버체와 상기 구획판 또는 상기 우측 커버체와 상기 구획판 사이의 상기 도마 건조공간에는, 식칼및 가위를 포함하는 주방용품이 삽입되어 거치되기 위한 삽입공이 하부가 양쪽 또는 어느 한쪽으로 개방된 구조로 형성된 주방용품 설치부재가 선택적으로 삽입 설치되는 것을 특징으로 하는도마 건조기. ’가 제안된 바 있다.As a prior art for solving this problem, a cutting board dryer has been proposed through Republic of Korea Patent No. 10-1959861, and in claim 1, 'Drying kitchen utensils including a cutting board used in the kitchen to prevent the propagation of bacteria A lower body having a control device including an operation switch provided therein, and a cutting board drying space that is provided to face each other in a vertical direction on both sides of the lower body and opened in the upward and front and rear directions therebetween a housing comprising left and right covers forming a , and each partition plate vertically coupled to the upper surface of the lower body to partition the chopping board drying space into two or more; and a heating element provided in the partition plate so as to be operated and controlled by the control device to heat and dry both sides or either side of the cutting board accommodated in the cutting board drying space, and on the upper surface of the lower body, the cutting board drying space Guide grooves for guiding the water discharged from the chopping board accommodated in the drain hole are respectively formed, and between each of the guide grooves, the lower end of the partition plate is fitted and electrically connected to the control device and the heating element Drainage members each having fitting grooves for wiring wires are coupled, and the drain member is provided with a drip tray for temporarily accommodating the water discharged to the drain hole in a drawer type, and the heating element has both sides of the heating element on both sides. It is exposed and formed in a film shape to heat the drying space of the chopping board on both sides and is installed in an installation hole formed in a central region except for the edge of the partition plate, and the left cover body and the partition plate or the right cover body and the partition In the chopping board drying space between the plates, a kitchen appliance installation member formed in a structure in which the lower part of the insert hole for inserting and mounting kitchen appliances including a kitchen knife and scissors is opened to either side or both sides is selectively inserted and installed, characterized in that chopping board dryer. ' has been proposed.
그러나, 상기 종래 기술에 따른 도마 건조기는 발열체를 이용한 건조방식이어서 장시간 건조하는 경우 목재나 합성수지재로 된 도마의 경우 화재의 위험이 있을 뿐만 아니라 유리로 된 도마의 경우 자칫 열에 의해 파손되는 문제점이 있었다.However, the chopping board dryer according to the prior art is a drying method using a heating element, so if it is dried for a long time, there is a risk of fire in the case of a chopping board made of wood or synthetic resin material, and there is a problem in that the chopping board made of glass may be damaged by heat. .
또한, 목재 도마의 경우 건조 재질의 특성상 발열체를 이용한 단순 가열방식으로는 도마의 내부에 침투한 습기를 신속하게 제거할 수 없는 단점이 있으며, 주위 사용 환경에 따라 습도가 높은 경우 건조된 도마가 습기에 재노출되는 폐단이 있었다. In addition, in the case of a wooden cutting board, due to the nature of the drying material, the simple heating method using a heating element has the disadvantage that the moisture that has penetrated into the cutting board cannot be quickly removed. There was a disadvantage of re-exposure to
본 발명은 상기와 같은 종래 기술의 문제점을 해결하기 위하여 창출된 것으로서, 본 발명은 목재로 된 도마에 대하여 자외선과 음이온을 이용한 복합 살균을 행하고 아울러 나무로 된 도마의 습도를 측정하여 설정된 적정 건조상태를 유지할 수 있도록 능동 제어함으로써 양호한 위생상태를 유지되게 할 수 있는 목재용 도마 살균기의 제공을 그 목적으로 한다.The present invention was created to solve the problems of the prior art as described above, and the present invention performs complex sterilization using ultraviolet rays and negative ions on a wooden cutting board, and also measures the humidity of the wooden cutting board and sets an appropriate dry state Its purpose is to provide a cutting board sterilizer for wood that can maintain a good sanitary condition by actively controlling it to maintain the
본 발명의 다른 목적은 도마를 살균함과 아울러 피톤치드를 분사하여 목재 고유의 향을 복원하고 아울러 제습제를 이용하여 도마에 대한 습기제거 효율을 높일 수 있는 목재용 도마 살균기를 제공하는데 있다.Another object of the present invention is to provide a cutting board sterilizer for wood that can sterilize the cutting board and restore the inherent flavor of wood by spraying phytoncide, and also use a desiccant to increase the moisture removal efficiency for the cutting board.
상기의 목적을 실현하기 위한 본 발명의 바람직한 실시례에 따른 목재용 도마 살균기는, 일측에 도마를 내부에 삽입할 수 있도록 개폐 가능한 도어가 설치되고 내부에는 도마를 수용하는 수용공간을 제공하는 케이스와; 상기 케이스의 일측에 슬라이드 끼움구조로 구비되어 수용공간에 수용된 도마에서 흘러내린 물을 모아두기 위한 물빠짐 트레이와; 상기 케이스의 수용공간에 구비된 도마에 대한 살균을 실시하는 살균모듈과; 상기 케이스의 일측에 설치되어 상기 수용공간으로 송풍작용을 하는 송풍팬과; 상기 케이스의 내부 일측에 설치되어 도마의 건조정도를 능동 제어하는 건조모듈로 구성되는 것을 그 특징으로 한다.A cutting board sterilizer for wood according to a preferred embodiment of the present invention for realizing the above object is provided with a door that can be opened and closed so that a cutting board can be inserted therein on one side, and a case providing an accommodation space for accommodating the cutting board therein; ; a water drain tray provided with a slide fitting structure on one side of the case to collect water flowing down from the cutting board accommodated in the receiving space; a sterilization module for sterilizing the cutting board provided in the accommodating space of the case; a blowing fan installed on one side of the case to blow air into the accommodation space; It is characterized in that it is installed on one side of the inside of the case is composed of a drying module that actively controls the degree of drying of the cutting board.
본 발명의 바람직한 한 특징으로서, 상기 살균모듈은, 상기 수용공간측으로 노출되게 구비되는 것으로 전원을 공급받아 점등되는 자외선 램프를 구비한 자외선살균기와, 상기 케이스의 내부 일측에 설치되어 전원을 공급받아 음이온을 발생시키는 음이온 발생기로 구성된 것에 있다.As a preferred feature of the present invention, the sterilization module is provided to be exposed to the receiving space, and includes an ultraviolet sterilizer equipped with an ultraviolet lamp that is turned on by receiving power, and is installed on one side of the inside of the case to receive power and receive negative ions. It consists of an anion generator that generates
본 발명의 바람직한 다른 특징으로서, 상기 건조모듈은, 상기 수용공간 내부의 습도를 측정하는 습도센서와, 상기 수용공간 내부의 온도를 측정하는 온도센서와, 상기 습도센서와 온도센서로부터 감지신호를 인가받아 설정값에 따라 동작을 제어하는 컨트롤러를 포함하여 구성되는 것에 있다.As another preferred feature of the present invention, the drying module applies a humidity sensor for measuring the humidity inside the accommodation space, a temperature sensor for measuring the temperature inside the accommodation space, and a detection signal from the humidity sensor and the temperature sensor. It consists in including a controller that receives and controls the operation according to the set value.
본 발명의 바람직한 또 다른 특징으로서, 상기 케이스는 내부 일측에는 수용공간측으로 연결되어 습기를 제거하기 위한 제습제가 충전된 제습팩 및 피톤치드가 충전된 피톤치드팩이 더 구비되는 것에 있다.As another preferred feature of the present invention, the case is further provided with a dehumidifying pack filled with a desiccant for removing moisture and a phytoncide pack filled with phytoncide connected to the receiving space on one side of the inside.
본 발명의 바람직한 또 다른 특징으로서, 상기 케이스는 외부 일측에 동작 상태를 화면으로 나타내는 표시부가 구비되고;, 일측에는 사용자로부터 스위치 조작을 받기 위한 스위치부가 구비되는 것에 있다.As another preferred feature of the present invention, the case is provided with a display unit for displaying the operating state as a screen on one side of the outside; and a switch unit for receiving a switch operation from a user is provided on one side.
본 발명에 따른 목재용 도마 살균기는, 목재로 된 도마의 습도를 측정하여 능동적으로 건조 조건을 제어할 수 있으므로 사용이 편리할 뿐만 아니라 종전의 과 건조에 의한 뒤틀림이나 미 건조에 의한 세균번식의 우려를 미연에 방지할 수 있는 유용한 효과가 기대된다.The cutting board sterilizer for wood according to the present invention is convenient to use because it can control the drying conditions actively by measuring the humidity of the wood cutting board, and there is a risk of bacterial propagation due to distortion or non-drying due to conventional overdrying. A useful effect that can prevent in advance is expected.
또한, 본 발명은 자외선과 음이온을 이용하여 효과적인 살균 성능을 보장할 수 있으며, 피톤치드를 분사하여 목재 고유의 향을 복원시킴으로써 소비자의 사용 만족도를 높일 수 있는 이점이 있다.In addition, the present invention can ensure effective sterilization performance by using ultraviolet rays and negative ions, and has the advantage of increasing consumer satisfaction by restoring the unique flavor of wood by spraying phytoncide.
또한, 본 발명은 제습제를 이용하여 제습효율을 높이도록 하고 있으므로 종전의 발열체를 이용한 건조방식에 비해 화재의 위험과 도마가 변형되는 등의 폐단을 해소할 수 있으며 사용이 간편하고 경제적인 제조가 가능한 이점이 있다.In addition, since the present invention uses a dehumidifying agent to increase the dehumidification efficiency, compared to the conventional drying method using a heating element, it is possible to solve the disadvantages such as the risk of fire and deformation of the cutting board, and it is easy to use and economical production is possible There is an advantage.
본 발명의 특징 및 이점들은 첨부도면에 의거한 다음의 상세한 설명으로 더욱 명백해질 것이다. 이에 앞서 본 명세서 및 청구범위에 사용된 용어나 단어는 통상적이고 사전적인 의미로 해석되어서는 아니 되며, 발명자가 그 자신의 발명을 가장 최선의 방법으로 설명하기 위해 용어의 개념을 적절하게 정의할 수 있다는 원칙에 입각하여 본 발명의 기술적 사상에 부합되는 의미와 개념으로 해석되어야만 한다.The features and advantages of the present invention will become more apparent from the following detailed description taken in conjunction with the accompanying drawings. Prior to this, the terms or words used in the present specification and claims should not be construed in a conventional and dictionary meaning, and the inventor may properly define the concept of the term to describe his invention in the best way. It should be interpreted as meaning and concept consistent with the technical idea of the present invention based on the principle that there is.
도 1 및 도 2는 본 발명에 따른 목재용 도마 살균기를 나타낸 사시도,
도 3은 본 발명에 따른 목재용 도마 살균기의 내부 구조를 설명하기 위한 사시도,
도 4 내지 도 8은 본 발명에 따른 목재용 도마 살균기의 요부 구성을 설명하기 위한 사시도.1 and 2 are perspective views showing a cutting board sterilizer for wood according to the present invention;
3 is a perspective view for explaining the internal structure of a cutting board sterilizer for wood according to the present invention;
4 to 8 is a perspective view for explaining the configuration of the main part of the cutting board sterilizer for wood according to the present invention.
이하에서는 첨부한 도면을 참조하면서 본 발명의 실시예에 대한 구성 및 작용을 상세하게 설명하기로 한다. Hereinafter, the configuration and operation of the embodiment of the present invention will be described in detail with reference to the accompanying drawings.
다만, 본 발명을 특정한 개시형태에 대해 한정하려는 것이 아니며, 본 발명의 사상 및 기술범위에 포함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다. However, it is to be understood that the present invention is not intended to be limited to a specific disclosed form, and includes all modifications, equivalents, and substitutes included in the spirit and scope of the present invention.
본 출원에서 "포함하다" 또는 "가지다" 등의 용어는 명세서 상에 기재된 특징, 단계, 동작, 구성요소, 부분품 또는 이들을 조합한 것이 존재함을 지정하려는 것이지 하나 또는 그 이상의 다른 특징들이나 단계, 동작, 구성 요소, 부분품 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다. 즉, 명세서 전체에서, 어떤 부분이 어떤 구성 요소를 "포함"한다고 할 때, 이는 특별히 반대되는 기재가 없는 한 다른 구성 요소를 제외하는 것이 아니라 다른 구성 요소를 더 포함할 수 있는 것을 의미한다. In the present application, terms such as “comprise” or “have” are intended to designate that a feature, step, operation, component, part, or combination thereof described in the specification exists, and one or more other features, steps, or operations , it should be understood that it does not preclude the possibility of the presence or addition of components, parts, or combinations thereof. That is, throughout the specification, when a part "includes" a certain component, it means that other components may be further included, rather than excluding other components, unless otherwise stated.
또한, 다르게 정의되지 않는 한 기술적이거나 과학적인 용어를 포함해서 여기서 사용되는 모든 용어들은 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가지고 있다. 일반적으로 사용되는 사전에 정의되어 있는 것과 같은 용어들은 관련기술의 문맥상 가지는 의미와 일치하는 의미를 가지는 것으로 해석되어야 하며, 본 출원에서 명백하게 정의하지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다.In addition, unless otherwise defined, all terms used herein, including technical or scientific terms, have the same meaning as commonly understood by one of ordinary skill in the art to which the present invention belongs. Terms such as those defined in a commonly used dictionary should be interpreted as having a meaning consistent with the meaning in the context of the related art, and should not be interpreted in an ideal or excessively formal meaning unless explicitly defined in the present application. does not
여기서, 반복되는 설명, 본 발명의 요지를 불필요하게 흐릴 수 있는 공지 기능, 및 구성에 대한 구체적인 설명은 본 발명의 요지를 모호하지 않게 하기 위하여 생략한다. Here, repeated descriptions, well-known functions that may unnecessarily obscure the subject matter of the present invention, and detailed descriptions of configurations are omitted so as not to obscure the subject matter of the present invention.
본 발명의 실시형태는 당 업계에서 평균적인 지식을 가진 자에게 본 발명을 보다 완전하게 설명하기 위해서 제공되는 것이다. 따라서, 도면에서의 요소들의 형상 및 크기 등은 보다 명확한 설명을 위해 과장될 수 있다.The embodiments of the present invention are provided in order to more completely explain the present invention to those of ordinary skill in the art. Accordingly, the shapes and sizes of elements in the drawings may be exaggerated for clearer description.
도 1 및 도 2는 본 발명에 따른 목재용 도마 살균기를 나타낸 사시도이고, 도 3은 본 발명에 따른 목재용 도마 살균기의 내부 구조를 설명하기 위한 사시도이며, 도 4 내지 도 8은 본 발명에 따른 목재용 도마 살균기의 요부 구성을 설명하기 위한 사시도이다.1 and 2 are perspective views showing a cutting board sterilizer for wood according to the present invention, FIG. 3 is a perspective view for explaining the internal structure of the cutting board sterilizer for wood according to the present invention, and FIGS. 4 to 8 are views according to the present invention It is a perspective view for explaining the main part configuration of a cutting board sterilizer for wood.
본 발명은 크게 케이스와 물빠짐 트레이와, 살균모듈과, 송풍팬과, 건조모듈로 구성된다.The present invention is largely composed of a case, a drain tray, a sterilization module, a blowing fan, and a drying module.
케이스는 일측에 집성목이나 원목 등의 목재로 된 도마를 내부에 삽입할 수 있도록 개폐 가능한 도어가 설치되고 내부에는 도마를 수용하는 수용공간을 제공하는 요소이다.The case is an element that provides an accommodating space for accommodating the cutting board on one side of which an openable and openable door is installed so that a cutting board made of wood, such as plywood or solid wood, can be inserted therein.
이러한 케이스는 외부 일측에 동작 상태를 화면으로 나타내는 표시부가 구비되고;, 일측에는 사용자로부터 스위치 조작을 받기 위한 스위치부가 구비된다.This case is provided with a display unit for indicating the operating state on the screen on one side of the exterior; and a switch unit for receiving a switch operation from a user is provided on one side.
또한, 바닥면에 놓을 수 있도록 완충재로 된 받침돌기가 구비되거나 또는 세워 놓을 수 있도록 거치대가 구비될 수 있다. In addition, a support protrusion made of a cushioning material may be provided so as to be placed on the floor surface, or a cradle may be provided for standing up.
물빠짐 트레이는 상기 케이스의 일측에 슬라이드 끼움구조로 구비되어 수용공간에 수용된 도마에서 흘러내린 물을 모아두기 위한 요소이다. The drain tray is provided with a slide fitting structure on one side of the case and is an element for collecting water flowing down from the cutting board accommodated in the accommodation space.
이러한 물빠짐 트레이는 도마로부터 유출되는 물을 용이하게 수용할 수 있도록 형성되는 것이 바람직하다. Such a drain tray is preferably formed so as to easily accommodate the water flowing out from the cutting board.
살균모듈은 상기 케이스의 수용공간에 삽입된 도마에 대한 살균을 실시하는 요소로서, 본 발명에서는 상기 수용공간측으로 노출되게 구비되는 것으로 전원을 공급받아 점등되는 자외선 램프를 구비한 자외선살균기와, 상기 케이스의 내부 일측에 설치되어 전원을 공급받아 음이온을 발생시키는 음이온 발생기로 구성되는 것을 제안한다.The sterilization module is an element for sterilizing the cutting board inserted in the receiving space of the case. In the present invention, the UV sterilizer is provided to be exposed to the receiving space and has an UV lamp that is turned on by receiving power, and the case. It is proposed to consist of an anion generator that is installed on one side of the inside of the unit and receives power to generate negative ions.
이러한 살균모듈을 구성하는 자외선 살균기와 음이온 발생기는 컨트롤러의 제어신호를 받아 일정시간 동작되도록 구성된다. The ultraviolet sterilizer and negative ion generator constituting this sterilization module are configured to operate for a predetermined time by receiving a control signal from the controller.
송풍팬은 상기 케이스의 일측에 설치되어 상기 수용공간으로 송풍작용을 하는 것으로, 전원을 공급받아 외부로부터 공기를 유입하여 수용공간 내부로 송풍시키는 요소이다.The blower fan is installed on one side of the case to blow air into the accommodation space, and is an element that receives power and introduces air from the outside to blow the air into the accommodation space.
이러한 송풍팬은 필요한 경우 흡입공기의 온도를 높인 상태로 유입할 수 있도록 히터 등이 부가설치되는 것도 가능할 것이다. If necessary, such a blower fan may be additionally installed with a heater, etc. so that the intake air can be introduced in a state in which the temperature is increased.

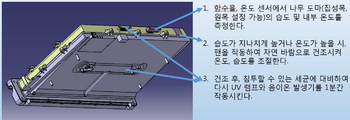

건조모듈은 상기 케이스의 내부 일측에 설치되어 도마의 건조정도를 능동 제어하는 요소이다.The drying module is installed on one side of the inside of the case and is an element that actively controls the drying degree of the cutting board.
이러한 건조모듈은 상기 수용공간 내부의 습도를 측정하는 습도센서와, 상기 수용공간 내부의 온도를 측정하는 온도센서와, 상기 습도센서와 온도센서로부터 감지신호를 인가받아 설정값에 따라 동작을 제어하는 컨트롤러로 구성된다.The drying module includes a humidity sensor for measuring the humidity inside the accommodation space, a temperature sensor for measuring the temperature inside the accommodation space, and receiving a detection signal from the humidity sensor and the temperature sensor to control the operation according to a set value. It consists of a controller.
한편, 상기 케이스는 내부 일측에는 수용공간측으로 연결되어 습기를 제거하기 위한 제습제가 충전된 제습팩과, 피톤치드가 충전된 피톤치드팩이 더 구비될 수 있다.On the other hand, the case may be further provided with a dehumidifying pack filled with a desiccant for removing moisture and a phytoncide pack filled with phytoncide connected to the receiving space on one side of the case.
한편, 본 발명은 기재된 실시례에 한정되는 것은 아니고, 적용 부위를 변경하여 사용하는 것이 가능하고, 본 발명의 사상 및 범위를 벗어나지 않고 다양하게 수정 및 변형을 할 수 있음은 이 기술 분야에서 통상의 지식을 가진 자에게는 자명하다. 따라서, 그러한 변형예 또는 수정예들은 본 발명의 특허청구범위에 속한다 해야 할 것이다.On the other hand, the present invention is not limited to the described embodiments, it is possible to use it by changing the application site, and it is common in the art that various modifications and variations can be made without departing from the spirit and scope of the present invention. It is self-evident to those with knowledge. Accordingly, it is intended that such variations or modifications fall within the scope of the claims of the present invention.
1 : 목재용 도마 살균기1: Cutting board sterilizer for wood
Claims (5)
상기 케이스의 일측에 슬라이드 끼움구조로 구비되어 수용공간에 수용된 도마에서 흘러내린 물을 모아두기 위한 물빠짐 트레이와;
상기 케이스의 수용공간에 구비된 도마에 대한 살균을 실시하는 살균모듈과;
상기 케이스의 일측에 설치되어 상기 수용공간으로 송풍작용을 하는 송풍팬과;
상기 케이스의 내부 일측에 설치되어 도마의 건조정도를 능동 제어하는 건조모듈;
을 포함하여 구성된 것을 특징으로 하는 목재용 도마 살균기.a case having an openable door installed on one side so that the cutting board can be inserted therein and providing an accommodating space therein for accommodating the cutting board;
a water drain tray provided with a slide fitting structure on one side of the case to collect water flowing down from the cutting board accommodated in the receiving space;
a sterilization module for sterilizing the cutting board provided in the accommodating space of the case;
a blowing fan installed on one side of the case to blow air into the accommodation space;
a drying module installed on one side of the inside of the case to actively control the degree of drying of the cutting board;
A cutting board sterilizer for wood, characterized in that it comprises a.
상기 수용공간측으로 노출되게 구비되는 것으로 전원을 공급받아 점등되는 자외선 램프를 구비한 자외선살균기와,
상기 케이스의 내부 일측에 설치되어 전원을 공급받아 음이온을 발생시키는 음이온 발생기로 구성된 것을 특징으로 하는 목재용 도마 살균기. According to claim 1, wherein the sterilization module,
An ultraviolet sterilizer provided to be exposed to the receiving space and provided with an ultraviolet lamp that is turned on by receiving power;
A cutting board sterilizer for wood, characterized in that it is installed on one side of the inside of the case and consists of an anion generator that receives power and generates negative ions.
상기 수용공간 내부의 습도를 측정하는 습도센서와,
상기 수용공간 내부의 온도를 측정하는 온도센서와,
상기 습도센서와 온도센서로부터 감지신호를 인가받아 설정값에 따라 동작을 제어하는 컨트롤러를 포함하여 구성된 것을 특징으로 하는 목재용 도마 살균기.According to claim 1, wherein the drying module,
A humidity sensor for measuring the humidity inside the accommodation space;
a temperature sensor for measuring the temperature inside the accommodation space;
Cutting board sterilizer for wood, characterized in that it comprises a controller for receiving the detection signal from the humidity sensor and the temperature sensor to control the operation according to the set value.
상기 케이스는 내부 일측에는 수용공간측으로 연결되어 습기를 제거하기 위한 제습제가 충전된 제습팩 및 피톤치드가 충전된 피톤치드팩이 더 구비되는 것을 특징으로 하는 목재용 도마 살균기. The method of claim 1,
The case is connected to the receiving space on one side of the inside, and a desiccant pack filled with a desiccant for removing moisture and a phytoncide pack filled with phytoncide are further provided.
상기 케이스는 외부 일측에 동작 상태를 화면으로 나타내는 표시부가 구비되고;,
일측에는 사용자로부터 스위치 조작을 받기 위한 스위치부가 구비된 것을 특징으로 하는 목재용 도마 살균기.
The method of claim 1,
The case is provided with a display unit for displaying the operating state on the screen on one side of the outside;
A cutting board sterilizer for wood, characterized in that a switch unit for receiving a switch operation from a user is provided on one side.
