KR20200019066A

KR20200019066A - A face-down pillow that supports the forehead and adjusts the width of the cushion according to the shape of the body

Info

Publication number: KR20200019066A
Application number: KR1020190001717A
Authority: KR
Inventors: 민일석
Original assignee: 민일석
Priority date: 2018-08-13
Filing date: 2019-01-07
Publication date: 2020-02-21

Abstract

본 발명은 이마를 받쳐주고 체형에 맞추어 쿠션 너비가 조절되는 안면베개에 관한 것으로서, 상단부(a)와 이어지는 중단측면부(b), 하단 날개부(c), 좌우 중단측면부(b) 사이 공간인 상부공간부(d), 좌우 하단날개부(c) 사이 공간인 하부공간부(e) 그리고 상단부(a)와 이어지는 좌우 중단측면부(b) 사이 공간에 있는 상단막부(a-1)로 구성되어 있다.
상단막부(a-1)는 이마를 지지해 주어서 안면 주변부에 가하지는 머리 하중을 분산 및 경감의 역할을 하고 상단부(a)를 중심으로 사용자 가슴너비와 어깨너비에 맞게 하단날개부(c)가 좌우로 움직이고 이와 연결되어 있는 중단측면부(b)도 하단 날개부와 연동 되어 안면너비에 맞게 좌우로 움직여 상부공간부(d)와 하부공간부(e)가 사용자 체형에 맞는 공간을 확보하는 역할을 한다. The present invention relates to a facial pillow that supports the forehead and the cushion width is adjusted according to the body shape, the upper hole which is a space between the upper end portion (a) and the subsequent interruption side portion (b), the lower wing portion (c), the left and right interruption side portions (b) It consists of a lower space portion (e), which is a space between the trunk portion (d), the left and right lower wing portions (c), and the upper membrane portion (a-1) in the space between the upper portion (a) and the left and right interruption side portions (b).
The upper membrane portion (a-1) supports the forehead to distribute and reduce the head load applied to the periphery of the face, and the lower wing portion (c) is adapted to the user's chest width and shoulder width around the upper portion (a). The left and right side parts (b), which move to the left and right sides, are also interlocked with the lower wing to move left and right according to the width of the face so that the upper space part (d) and the lower space part (e) secure a space suitable for the user's body shape. .

Description

Face pillow that supports the forehead and adjusts the cushion width to fit the body. {A face-down pillow that supports the forehead and adjusts the width of the cushion according to the shape of the body}

본 발명은 이마를 받쳐주고 체형에 맞추어 쿠션 너비가 조절되는 안면베개에 관한 것으로서, 좀 더 상세히는 안면을 지지하는 부분 중에서 이마 부분에 넓은 막이 형성되어 있어 안면 주위에 가해주는 무게 압박을 효과적으로 분산시키고 또한 사용자 취향에 따라, 체형에 따라, 가슴너비, 또는 어깨너비에 맞추어 하단 날개부가(c) 좌우로 벌어지거나 좁혀지면서 따라 연동 되는 얼굴을 지지하는 중단측면부(b)의 좌우 너비도 넓어지거나 좁혀지고 여기에 맞추어 상부공간부(d)와하부공간부(e)의 크기가 조절되는 기능을 가진 안면쿠션에 관한 것이다. The present invention relates to a facial pillow that supports the forehead and adjusts the cushion width according to the body shape, and more specifically, a wide film is formed in the forehead portion among the parts supporting the face to effectively disperse the weight pressure applied around the face. In addition, according to the user's taste, according to the body shape, the lower wing portion (c) in accordance with the width of the chest or shoulder width is widened or narrowed to the left and right width of the interruption side portion (b) to support the interlocking face along According to the present invention relates to a facial cushion having a function of adjusting the size of the upper space (d) and the lower space (e).

일반적으로 안면베개은 침대나 책상 등에서 엎드린 자세에서 얼굴을 옆으로 돌리지 않고 앞으로 바르게 있게 하고 호흡을 편하게 해주어, 치료를 받거나 마사지 또는 수면, 휴식을 위해 사용한다.In general, the face pillow is used to receive a treatment, massage, sleep, or relaxation by allowing the face to rest forward while not lying on the side of the bed or desk, and to make the face straight forward.

일반 베개과 달리 안면베개은 안면에 느껴지는 하중이 더욱 예민하게 느껴지는 베개인데 안면 주변부와 맞닿는 부분이 얼굴과 상체의 하중을 지지해 주기 때문에 이 부분은 사용시간에 따라 하중에 의한 불편함이 증가 된다. 또한 좌우 측면부(b)의 너비가 너무 좁아지면 하중압박이 잘 느껴지고 공간이 좁아져서 호흡에 답답함을 느끼게 되고, 너비가 너무 넓어지면 안면을 하중 압박은 덜 받긴 하나 지지력이 약해지면서 안면이 아래로 떨어져 목이 불편하고, 바닥에 코가 닿고 이로 인한 공간이 줄어들어 이 또한 호흡이 답답해지는 불편이 있다. 이처럼 안면베개의 너비가 사용자에 맞지 않게 고정되어 있으면 불편한 상태에서 사용할 수밖에 없다.Unlike normal pillows, face pillows are pillows that feel more sensitive to the load on the face, and the parts in contact with the periphery of the face support the loads on the face and upper body, which increases the discomfort caused by the load. In addition, if the width of the left and right side portions (b) is too narrow, the pressure is felt well and the space is narrowed, and the breath is tight. If the width is too wide, the face is less pressured, but the bearing is weak, but the face falls down. The neck is uncomfortable, the nose touches the floor and the space is reduced due to this, which also causes discomfort in breathing. If the width of the face pillow is fixed so that it is not suitable for the user, it can only be used in an uncomfortable state.

또한 오직 안면부위만 지지하는 일반적인 안면베개은 머리하중에 상체하중까지 더해져 얼굴로 전달되어 하중압박이 높아지고 가슴부위까지 지지하는 안면베개는 사용시간이 길어질수록 가슴부위의 압박을 느껴 사용하기 불편해진다. In addition, the general face pillow that supports only the face area is added to the upper body load to the head load to be delivered to the face, which increases the pressure on the face, and the face pillow that supports the chest area becomes uncomfortable due to the pressure on the chest area.

남녀차이, 연령차이 그리고 기본적인 체격의 차이로 가슴너비와 어깨너비 그리고 안면너비은 사람마다 다른데 보통의 경우 가슴너비와 어깨너비가 넓으면 안면 너비도 넓고 가슴너비와 어깨너비가 좁으면 안면너비도 좁다. Because of differences in gender, age, and basic physique, chest width, shoulder width, and face width are different for each person. Usually, the width of the chest width and shoulder width is wider and the width of the width width is narrow.

상기의 설명을 종합해 보면 안면베개의 너비와 높이에 따라 안면에 가해지는 압박이 달라지고 또한 너비가 고정된 안면베개는 다양한 체격조건과 취향에 맞추어 사용자에 알맞은 다양한 공간을 맞추지 못하기 때문에 편안한 사용이 힘들어진다.According to the above description, the pressure applied to the face varies depending on the width and height of the face pillow, and the face pillow with fixed width does not fit various spaces suitable for the user according to various physique conditions and tastes. This gets harder.

본 발명은 위에 설명한 문제점을 극복하기 위한 것으로, 본 발명의 목적은 안면베개 사용시 이마 모양에 맞는 넓은 상단 막을 형성해서 안면의 하중을 단단하고 넓은 이마 부분으로 분산시켜 안면의 압박감을 분산 및 경감하고 또한 사용자의 취향과 체형에 알맞게, 즉 가슴너비와 어깨너비에 알맞게 하단날개부가 좌우로 움직이면서 안면을 지지해주는 중단측면부도 연동 되어 움직이면서 안면에 알맞은 너비로 조절되는 안면베개를 제공 하는데 있다.The present invention is to overcome the above-described problems, an object of the present invention is to form a wide top film that fits the shape of the forehead when using a facial pillow to distribute the face load to a hard and wide forehead portion to disperse and reduce the pressure of the face According to the user's taste and body shape, that is, according to the chest width and shoulder width, the lower wing part moves to the left and right to support the face, the interlocking side part is also linked to provide a face pillow that is adjusted to the width appropriate for the face.

또한, 본 발명의 목적은 안면을 지지해주는 너비을 사용자에 맞게 조절이 되면 편안히 호흡할 수 있는 알맞은 공간을 유지해 주어, 공기 순환이 잘 이루어지도록 하는 이마를 받쳐주고 체형에 맞추어 쿠션 너비가 조절되는 안면베개를 제공 하는데 있다.In addition, the object of the present invention is to maintain a suitable space for breathing comfort when the width to support the face is adjusted to the user, to support the forehead for good air circulation and to adjust the width of the cushion to fit the face pillow To provide.

본 발명에 따른 이마를 받쳐주고 체형에 맞추어 쿠션 너비가 조절되는 안면베개의 일예로서, 안면 이마 부분을 지지해주는 상단막부(a-1)와 고정된 상단부(a) 끝부분을 중심으로 좌우로 움직이는 중단측면부(b)와 하단날개부(c)로 구성된다.An example of a facial pillow that supports the forehead and adjusts the cushion width according to the body shape according to the present invention, moves left and right about the top membrane portion (a-1) and the fixed upper portion (a) end portion supporting the forehead portion of the face It consists of a stop side surface portion (b) and a lower wing portion (c).

또한 중단측면부(b)와 하단날개부(c)가 좌우로 움직이면서 거기에 상응하여 상부공간부(d)과 하부공간부(e)가 형성된다.In addition, the middle side portion (b) and the lower blade portion (c) is moved to the left and right corresponding to the upper space portion (d) and the lower space portion (e) is formed.

본 발명에 따른 이마를 받쳐주고 체형에 맞추어 쿠션 너비가 조절되는 안면베개은 상단부(a)에 위치한 상단막부(a-1)은 안면에서 가장 넓고 단단한 구조인 이마를 중점적으로 받쳐주는 역할을 한다. 이는 안면의 주변부를 지지해 주는 것에서 이마부분을 추가로, 더 적극적으로 지지해 주어서 안면 주변부에만 가해지는 하중 압박을 더욱 분산 및 경감시켜주는 역할을 한다. Face pillow that supports the forehead according to the present invention and the cushion width is adjusted to the body shape, the upper membrane portion (a-1) located in the upper portion (a) serves to mainly support the forehead, which is the widest and hardest structure on the face. In addition to supporting the periphery of the face in addition to supporting the forehead portion more actively serves to further reduce and reduce the load pressure applied only to the face periphery.

하단날개부(c)와 이어져 있는 중단측면부(b)의 좌우를 이어주는 상단부(a)가 중심인 구조로 되어 있어, 사용자가 안면베개를 사용할 때에 하단날개부(c)를 가슴과 팔 사이의 어깨와 겨드랑이 부위를 지지하여 엎드리게 되면 사용자의 체형 즉 어깨너비와 가슴너비에 맞추어 하단날개부(c)가 좌우로 움직이게 되고 하단날개부(c)와 이어진 중단측면부(c)가 고정된 상단부(a)를 중심으로 좌우로 움직이면서 안면베개 너비를 조정하게 되며 특별한 장치에 의해 조절하지 않아도 사용자 가슴너비,어깨너비 그리고 안면너비에 알맞게 조정되어 상체 및 머리하중의 안면으로 전달되는 압박을 최소화하고 또한 안면이 떨어져 코가 바닥에 닿거나 목이 불편해지는 것을 방지해주고 적절한 공간을 유지해 주어 공기의 흐름을 잘 유지시켜서 편안한 호흡도 할 수 있는 효과가 있다.The upper wing (a) connecting the lower left wing (c) and the left and right end portions (b) connected to the center of the structure, so that when the user uses the face pillow the lower wing (c) between the shoulders between the chest and arms If you lie on the side and support the lower wing (c) to the left and right according to the user's body shape, that is, the width of the shoulders and chest width, the lower wing (c) and the suspended side (c) is fixed to the upper end (a) The face pillow width is adjusted by moving from side to side, and it is adjusted according to the user's chest width, shoulder width and face width without any special device to minimize the pressure transmitted to the face of upper body and head load, and also the face is dropped. Prevents nose from reaching the floor or discomfort in the neck and maintains proper space to keep the air flowing well for comfortable breathing And it is.

또한 겨드랑이 부분과 어깨 부분을 하단날개부(c)가 지지해 주어서 사용자 상체하중이 안면으로 전달되는 것을 최소화해주고 가슴부위도 바닥 닿지 않아 가슴 압박을 최소화해주는 효과도 있다.In addition, the lower wing portion (c) supports the armpit and shoulder parts to minimize the transfer of the user's upper body load to the face, and the chest area does not touch the floor, thereby minimizing chest compression.

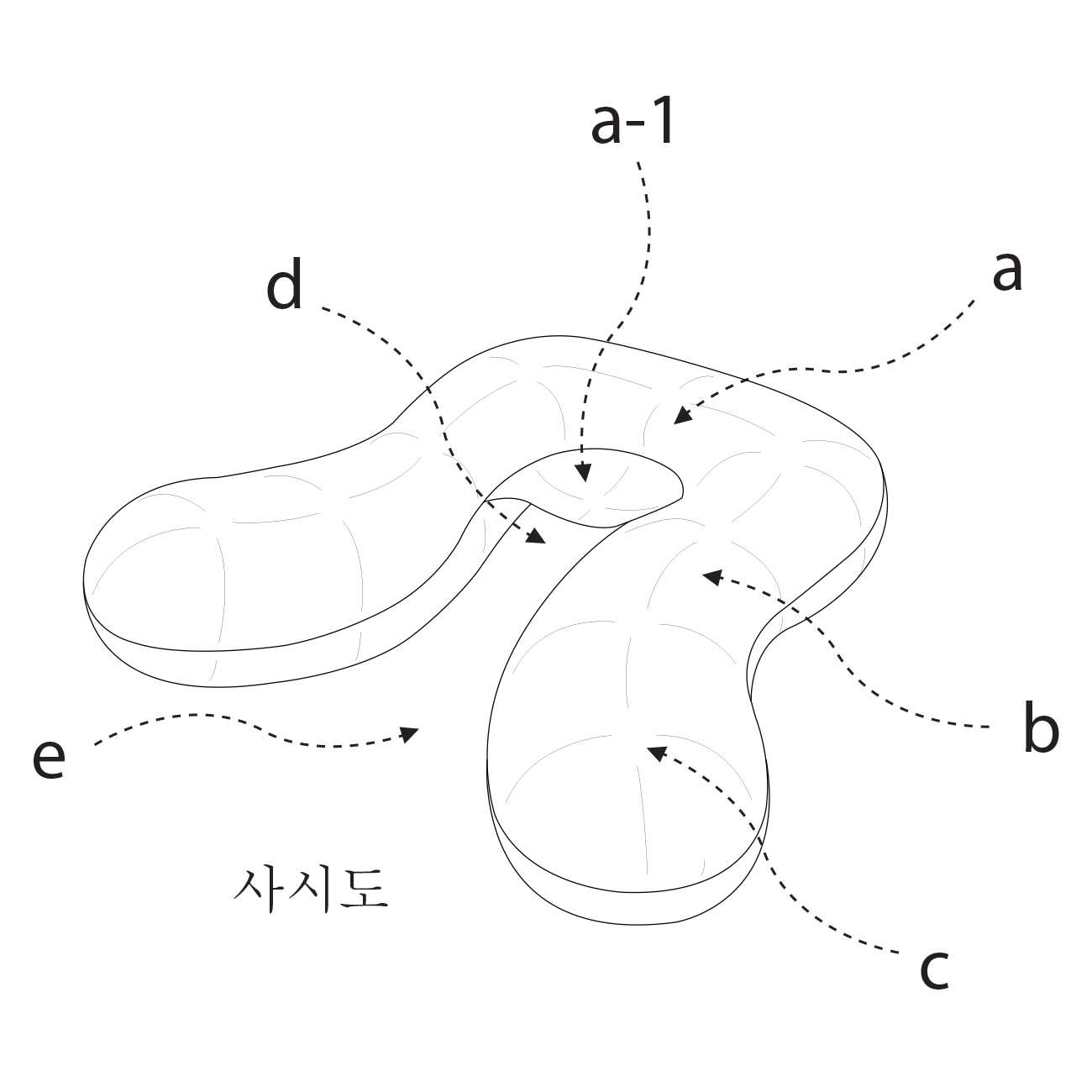

도 1은 본 발명에 따른 체형에 맞추어 쿠션 너비가 조절되는 안면베개의 사시도
도 2는 본 발명에 따른 체형에 맞추어 쿠션 너비가 조절되는 안면베개의 평면도, 정면도, 배면도, 측면도
도 3은 체형에 맞추어 쿠션 너비가 조절되는 안면베개를 사용자가 사용하고 있는 그림
도 4는 체형에 맞추어 쿠션 너비가 조절되는 안면베개로 사용자 사용시에 안면과 맞닿는 상단막부(a-1)와 상단부(a)에서 중단측면부(b)까지 하중압력이 가해지는 부분을 표시한 그림
도 5는 체형에 맞추어 쿠션 너비가 조절되는 안면베개로 상단부(a)를 중심으로 좌우 너비가 조절되는 그림과 사용자 체형에 따라 좌우 너비가 조절되는 그림1 is a perspective view of a face pillow in which the cushion width is adjusted to fit the body according to the present invention
Figure 2 is a plan view, front view, rear view, side view of the face pillow is adjusted to the width of the cushion according to the present invention
Figure 3 is a user using a face pillow that the cushion width is adjusted to the body shape
Figure 4 is a face pillow that adjusts the width of the cushion according to the body shape showing the portion of the upper membrane (a-1) and the load portion is applied from the upper end portion (a) to the interruption side portion (b) in contact with the face when using the user
Figure 5 is a face pillow that adjusts the width of the cushion to fit the body figure of the left and right width is adjusted around the top (a) and the figure of the left and right width is adjusted according to the user body shape

도 1과 도 2를 참조하면 본 발명에 따른 안면베개은 상단부(a), 상단막부(a-1), 중단측면부(b), 하단날개부(c) 그리고 상단부(a)를 시작으로 좌우 중단측면부(b)까지 이어지는 사이 공간인 상부공간부(d) 마지막으로 좌우 중단측면부(b)부터 좌우 하단날개부(c)까지 이어지는 사이 공간인 하부공간부(e)로 구성된다.1 and 2, the facial pillow according to the present invention has a left and right interruption side parts starting from the upper part (a), the upper membrane part (a-1), the stopping side part (b), the lower wing part (c) and the upper part (a). (b) the upper space portion (d), which is an interspace leading up to, finally, the lower space portion (e), which is an interspace that extends from the left and right interruption side portions (b) to the left and right lower wing portions (c).

도 2의 평면도를 참조하면 상단부(a)부터 이어지는 좌우측면부(b) 사이 공간(d) 위쪽으로 상단막부(a-1)가 위치하는데 이 부분은 안면베개 사용시 안면 부위 중에서 이마와 맞닿는 부분인데, 보통의 안면베개는 안면의 눈, 코, 입을 피해서 안면 주변부와 안면베개가 맞닿게 되는데 상단막부(a)는 안면주변부에 가해지는 압력을 분산 및 경감해주는 역할을 한다. 자세히 설명하자면 도 4를 보면 평면도, 측면도, 정면도에서 점선으로 표시한 부분이 얼굴과 안면베개가 맞닿는 부분인데 상단막부(a-1)는 안면에서 가장 단단한 이마부분(g)을 지지한다. 평면도에서 보면 상단막부(a-1)은 안면 지지하는 위치중 가장 안쪽에 있어 얼굴 하중 중에 많은 부분을 지지하기 때문에 얼굴주변(f)의 하중부담이 적어지게 되고 결과적으로 얼굴의 하중을 분산 및 경감시키고 이로 인해 안면베개 사용감이 더욱 편하게 된다.Referring to the plan view of FIG. 2, the upper membrane portion (a-1) is positioned above the space (d) between the left and right side portions (b) leading from the upper portion (a), and this portion is a portion that contacts the forehead of the face when using the facial pillow. In general, the face pillow avoids the eyes, nose, and mouth of the face, and the peripheral face of the face and the face pillow come into contact with each other. The upper membrane portion (a) serves to disperse and reduce the pressure applied to the periphery of the face. In detail, in FIG. 4, the dotted line in the plan view, the side view, and the front view is a portion where the face and the face pillow are in contact with each other, and the upper membrane portion (a-1) supports the hardest forehead portion (g) on the face. As seen from the top view, the upper membrane part (a-1) is the innermost of the face supporting positions, which supports a large portion of the face load, thereby reducing the load on the periphery of the face (f), and consequently distributing and reducing the load on the face. This makes the face pillow feel more comfortable.

상단부(a)중심으로 좌우로 중단측면부(b)와 하단날개부(c)로 이어져 있고 하단날개부(c)는 밖으로 더 휘어져 있게 디자인이 되었는데 이유는 (도 3 참조)사용자가 엎드려 사용할 때 가슴과 팔 사이를 이어주는 겨드랑이와 어깨부분을 하단 날개부(c)에 견착하기 용이한 자세를 위해서이다. 물론 팔을 내려도 어깨부분을 지지하게 된다. 이는 가슴과 바닥이 닿지 않게 해주는 역할도 있다.The upper side (a) is connected to the left and right sides of the middle side (b) and the lower wing portion (c) to the center and the lower wing portion (c) is designed to be more bent out of the reason (see Fig. 3) when the user is lying on the chest The armpit and shoulders connecting between the arm and the lower wing (c) for easy posture to adhere to. Of course, you can support your shoulders by lowering your arms. It also helps keep your chest and floor from touching.

위의 설명을 덧붙이자면 (도 3 참조)좌우 하단날개부(c) 사이인 하부공간부(e)는 가슴 부분이 바닥에 닿지 않게 해주고 좌우 하단날개부(c) 위로는 팔꿈치 부분부터 손까지 바닥에 닫게 된다. 이로 인해 좌우 하단날개부(c)가 가슴과 팔꿈치 사이에 막혀 좌우로 움직이지 않고 고정이 된다. 이때 고정된 하단날개부(c)는 사용자 체형에 맞는 너비가 되고 이와 연동 되는 중단측면부(b)도 사용자 얼굴에 맞는 너비로 조정 및 고정이 되어 결국 사용자의 체격에 따라 최적의 편안한 너비가 된다.In addition to the above description (see Fig. 3), the lower space portion (e) between the left and right lower wing portions (c) prevents the chest from touching the floor, and the lower left and right wing portions (c) extend from the elbow to the hand. Will be closed. Because of this, the left and right lower wing portions (c) are blocked between the chest and the elbows and are fixed without moving from side to side. At this time, the fixed lower wing portion (c) becomes a width suitable for the user's body shape, and the interruption side portion (b) interlocked therewith is also adjusted and fixed to a width suitable for the user's face, resulting in an optimal comfort width according to the user's physique.

하단날개부(c)와 중단측면부(b) 좌우 움직임을 도 4를 통해서 보면 기본 너비 상태(A)에서 너비가 최대 좁아지면 (A-1)과 같이 되고 너비가 최대 넓어지면 (A-2)와 같이 된다. 좀 더 이해를 쉽게 하기 위해 (B)는 사용자를 점선으로 표시를 해서 체격이 작은 사용자(B-1), 체격이 큰 사용자(B-2)로 가슴폭과 어깨폭에 맞추어 하단 날개부(c), 하부공간부(e) 너비와 좌우 중단측면부(b)의 너비 그리고 상부공간부(d) 너비가 조정되는 것을 볼 수 있다. 여기서 상단막부(a-1)는 u장 모양을 휘어져 있기 때문에 하단날개부(c)와 중단측면부(b) 좌우 움직임에 같이 더 휘어졌다가 덜 휠어졌다가 하며 같이 연동이 되어 좌우 움직임에 영향을 주지 않는다.4, the left and right movements of the lower wing portion (c) and the discontinuity side portion (b) are shown as (A-1) when the width is narrowest in the basic width state (A), and when the width is widened (A-2). Becomes To make it easier to understand, (B) marks the user with a dotted line so that the user has a smaller physique (B-1) and a larger physique (B-2). ), The width of the lower space portion (e) and the width of the left and right interruption side portion (b) and the width of the upper space portion (d) can be seen to be adjusted. Here, the upper membrane part (a-1) is curved in u-shape so that the lower wing part (c) and the interrupting side part (b) are more bent together in the left and right movements and less bent. Do not give.

상기에서 상부공간부(d),하부공간부(e)가 사용자에 맞는 공간으로 되면 공기 흐름이 원활해져 사용자의 호흡도 편하게 할 수 있게 된다.When the upper space portion (d), the lower space portion (e) is a space suitable for the user, the air flow is smooth, so that the user's breathing can be comfortable.

하단날개부(c)는 겨드랑이와 어깨 부분을 지지해 주어서 상체의 하중이 안면부로 전달되는 것을 억제해주고 또한 상체하중이 가슴으로 전달되는 것도 억제해주는 역할도 하여 장시간 편안히 사용 가능하다.Lower wing portion (c) supports the armpit and shoulder portion to suppress the transfer of the upper body load to the face portion and also serves to suppress the transfer of the upper body load to the chest can be used comfortably for a long time.

이마를 받쳐주고 체형에 맞추어 쿠션 너비가 조절되는 안면베개은 폴리우레탄(메모리폼), 솜, 에어(air)튜브등 다양한 소재에 적용이 가능하다.The face pillow, which supports the forehead and adjusts the cushion width according to the body shape, can be applied to various materials such as polyurethane (memory foam), cotton, and air tube.

여기에서 설명한 것은 본 발명에 따른 이마를 받쳐주고 체형에 맞추어 쿠션 너비가 조절되는 안면베개은 설명한 바와 같이 기술적 구성에 한정되지 않고 그 기술적 목적에 달성을 위해 상기의 구조와 균등한 다양한 임의의 구조, 다양한 범위까지 실시될 수 있다.As described herein, the face pillow which supports the forehead and the cushion width according to the body shape according to the present invention is not limited to the technical configuration as described, but various arbitrary structures and various equivalents to the above structures for achieving the technical purpose. It can be carried out to the extent.

a : 상단부
a-1 : 상단막부
b : 중단측면부
c: 하단날개부
d : 상부공간부
e : 하부공간부
f : 안면베개와 안면 주변부와 맞닿는 부분
g : 안면베개와 이마가 맞닿는 부분
A : 기본 너비 안면베개
A-1 : 가장 너비가 좁아졌을 때 안면베개
A-2 : 가장 너비가 넓어졌을 때 안면베개
B : 사용자를 점선으로 표시한 기본 너비 안면베개
B-1 : 사용자를 점선으로 표시한 가장 너비가 좁아졌을 때 안면베개
B-2 : 사용자를 점선으로 표시한 가장 너비가 넓어졌을 때 안면베개 a: upper part
a-1: upper shogunate
b: interruption side part
c: lower wing
d: upper space part
e: lower space part
f: The face pillow and the part which contacts the face periphery
g: The area where the face pillow and forehead meet
A: basic width face pillow
A-1: Face pillow when the width is narrowest
A-2: Face pillow when the widest
B: Default width face pillow with dotted line
B-1: Face pillow when the width becomes narrowest, showing the user in dotted lines
B-2: Face pillow when the width of the user is widened

Claims

Cushion to support the forehead and to fit the body, characterized in that it consists of a space between the upper portion (a) and the left and right interruption side portion (b) connected to the upper membrane portion (a-1) for supporting the forehead located above the upper space portion (d) Face pillow with adjustable width.

The lower wing portion (c) moving left and right about the upper end (a), and the interruption side portion (b) is moved to the left and right in conjunction with the lower wing portion (c) to support the forehead and body shape Face pillow with adjustable cushion width.
