KR20190139420A

KR20190139420A - Automatic grating cover for preventing garbage

Info

Publication number: KR20190139420A
Application number: KR1020180065852A
Authority: KR
Inventors: 곽종민; 최유민; 이주희; 백순규; 신한영; 이경원
Original assignee: 곽종민; 이경원; 백순규; 신한영; 최유민; 이주희
Priority date: 2018-06-08
Filing date: 2018-06-08
Publication date: 2019-12-18

Abstract

본 발명은 빗물받이 덮개 안쪽에 설치되며, 가로바와 세로바의 교차상태로 결합된 그레이팅 하부의 인접한 가로바 사이에 각각 위치하게 된다. 구조체1과 구조체2로 나뉘어져 있으며 두 개의 구조체는 스프링 경첩에 의한 볼트*?*너트로 조립된다. 구조체1은 그레이팅의 가로바 사이에 들어가 유입된 빗물을 모으는 역할을 하며, 이 때 구조체1 윗면에 해당하는 빗물 유입을 위한 틈은 쓰레기가 들어갈 수 없을 정도의 좁게 만들어진다. 구조체2는 구조체 1 안쪽에 2개씩 설치되고, 모아진 빗물의 무게가 일정 이상이 되었을　때 구조체가 하강하여 배수를 가능케 한다. 추가로 구조체2가 개폐될 때 스프링 경첩의 복원력으로 인한 구조체 초과상승을 방지하기 위한 방지핀이 구조체1 안쪽 부분에 설치되어 있다. 이와 같은, 빗물의 무게를 이용한 자동 개폐형 빗물받이 덮개는 그레이팅 상부로 일정 중량이상의 유체가 유입되지 않는 이상, 빗물받이 내부로 각종 쓰레기가 유입되는 것을 방지할 수 있게 된다.The present invention is installed inside the rain gutter cover, and is located between adjacent horizontal bars of the grating bottom coupled in a cross state of the horizontal bars and the vertical bars. It is divided into Structure 1 and Structure 2. The two structures are assembled by bolt hinges by spring hinges. Structure 1 serves to collect the rainwater that enters between the horizontal bars of the grating, and the gap for rainwater inflow corresponding to the upper surface of the structure 1 is made narrow so that garbage cannot enter. Structure 2 is installed inside the structure 1, and when the weight of the collected rain water is more than a certain amount, the structure descends to enable drainage. In addition, when the structure 2 is opened and closed, a prevention pin for preventing the structure from rising excessively due to the restoring force of the spring hinge is installed in the inner portion of the structure 1. As such, the automatic opening and closing rain gutter cover using the weight of the rain water can prevent various wastes from flowing into the rain gutter unless a fluid of a predetermined weight or more is introduced into the grating top.

Description

Automatic grating cover for preventing garbage

본 발명은 오물투척 방지를 위한 자동 개폐식 도로 빗물받이 덮개 구조체에 관한 것이다. 더욱 상세하게는 평상시 담배꽁초, 껌과 같은 쓰레기의 유입을 차단하고 우천 시 개방되어 배수를 원활히 한다.The present invention relates to an automatic retractable road rain gutter cover structure for preventing dust throwing. More specifically, it normally blocks the inflow of garbage such as cigarette butts and gum, and is open in rainy days to facilitate drainage.

길거리를 지나다니면 우리는 흔히 쓰레기가 가득 찬 빗물받이를 볼 수 있다. 빗물받이에는 흔히 사각형 모양의 구멍이 뚫려 있어, 지나다니다 담배꽁초와 작은 쓰레기를 아무렇지 않게 버리고 심지어 양심의 가책 없이 음식물쓰레기를 배출하는 경우도 있다. 이렇게 버려진 쓰레기들은 이후 우천 시 빗물받이와 연결된 하수관에 점차 쌓이게 되고, 결국 장마철 하수관 속 빗물의 흐름은 점진적으로 느려지게 된다. 심한 경우 빗물의 흐름이 완전히 막히게 되어 빗물받이 위로 빗물과 쓰레기가 함께 역류하는 현상도 종종 볼 수 있다. 이 외에도, 대다수의 상점 앞에서는 빗물받이에 버려진 쓰레기로 인한 악취를 막기 위해 고무 덮개를 덮어두는 사례를 많이 볼 수 있다. 우천 시 제때 고무덮개를 제거해줘야 하지만, 폭우가 내릴 경우 제거되지 않은 고무덮개가 도시 전체 배수 능력을 현저하게 떨어뜨리는 문제점 또한 심각하다. 이러한, 종래의 맨홀덮개는, 대한민국 등록실용신안공보 제0283416호에 제시되고 있다.Walking through the streets we often see rain gutters full of trash. Rain gutters are often pierced with square holes, which pass through cigarette butts and small trash casually and even produce food waste without conscience. Afterwards, the garbage is gradually accumulated in the sewer pipe connected to the rain gutter during rainy weather, and eventually, the rainwater in the rainy season drains gradually. In severe cases, the flow of rainwater can be completely blocked, which can often lead to the flow of rainwater and trash back onto the sump. In addition, there are many cases where rubber covers are put in front of the majority of shops to prevent odors caused by garbage dumped in rain gutters. In the case of rain, the rubber cover should be removed in time, but in case of heavy rain, the problem is that the rubber cover that is not removed significantly reduces the overall drainage capacity of the city. Such a manhole cover is proposed in Korean Utility Model Publication No. 0283416.

따라서 본 발명은 빗물받이에 쌓여진 쓰레기로 인해 심한 악취, 장마철 오수 역류의 문제 등을 심각하게 받아들여 이러한 점을 해결하기 위한 새로운 구조를 제시하고자 한다. 쓰레기의 유입을 차단하기 위해 우천 시에만 개방되는 빗물받이 덮개를 설계한다면 여러 문제점을 효과적으로 해결할 수 있으리라 생각한다. 또한, 도시 곳곳에서 보이는 빗물받이 속 쓰레기를 최대한 감소시킴으로써 미관상의 이점도 기대해볼 수 있으며, 이후 지방자치단체에서 덮개 위 개별적인 디자인을 도입하여 도시의 특색을 강조할 수도 있을 것이다. Therefore, the present invention intends to seriously accept the problem of heavy odor, rainy season sewage backflow due to the garbage accumulated in the rain gutters, and propose a new structure for solving this point. If we design a rain gutter cover that opens only in rainy weather to prevent the inflow of garbage, we think that we can effectively solve the problems. In addition, aesthetic benefits can be expected by minimizing the amount of waste in the rain gutters seen throughout the city, and local governments can emphasize the characteristics of the city by introducing individual designs on the cover.

본 발명은, 비가 오지 않는 평상시 도로나 인도 상의 나뭇잎이나 각종 쓰레기가 그레이팅의 배출구를 통해 빗물받이로 유입되는 것을 방지할 수 있는 오물투척방지용 빗물받이 덮개를 제공하는데 목적이 있다.It is an object of the present invention to provide a rain gutter cover for preventing dirt from being introduced into the rain gutter through the discharge port of the grating, the leaves or various garbage on the road or sidewalk which is not raining in general.

본 구조물은 구조체1과 구조체2로 나눠져 있으며 두 구조체는 구조체1의 옆면의 스프링 경첩을 통해 연결된 상태로 작동한다. 구조체1은 구조물을 지지하는 역할을 하며 윗면의 가운데는 뚫려 있고 양 옆은 배수에 영향이 없을 정도의 미세한 배수 홈이 존재한다. 빗물받이 덮개 주변에 고여 흐르는 빗물들은 이 구멍을 통해 들어오게 된다. 구조체2는 물이 집적되었을 때 그레이팅의 창살 사이 공간을 보이지 않게하는 덮개의 역할을 하면서 물이 집적되면 하강을 통해 배수가 되게끔 한다. 구조체2는 옆면이 존재하지 않기 때문에 구조체2가 구조체1 아래로 하강하며 양 옆에 새로운 배수 부분이 발생하게 되며 구조체2의 상판과 하판사이의 뚫린 면으로 배수가 가능하다. The structure is divided into Structure 1 and Structure 2, and the two structures operate in a connected state through the spring hinges on the side of Structure 1. Structure 1 serves to support the structure, the center of the upper surface is open and there is a minute drain groove so that both sides do not affect the drainage. Rainwater that accumulates around the rain gutter cover enters through this hole. Structure 2 acts as a cover that hides the space between gratings of the grating when water is accumulated, and when water is accumulated, it is drained through the descent. Since structure 2 does not have a side surface, structure 2 descends below structure 1, and a new drainage part is generated on both sides, and drainage is possible through the perforated surface between the upper and lower plates of structure 2.

본 발명에서는 기계적 방법을 이용하여 자동으로 빗물받이 덮개를 개폐하고자 한다. 기존 사용되고 있는 빗물받이 덮개는 쓰레기 유입이 쉽게 되지만, 본 발명품은 이러한 문제점을 최대한 줄일 수 있을 것이라 기대된다. 본 발명품을 설치함으로써 기존에 빗물받이를 청소하는데 들어가는 인력과 비용을 줄일 수 있다. 하수관으로 흘러들어간 오물과 꽁초는 처리하기가 힘들어지고 관의 부식을 촉진시켜 사용연한을 감소시키는데, 설계를 통해 근본적 원인을 최소화함으로써 도시기반시설을 교체하는데 투입되는 비용을 줄일 수 있다. 사회적으로는 빗물받이 속 악취와 쓰레기로 인해 시각적으로 나타나는 부정적인 영향을 설계를 통해 해결할 수 있다.In the present invention, to automatically open and close the rain gutter cover using a mechanical method. The rain gutter cover that is being used is easy to introduce waste, but the present invention is expected to reduce this problem as much as possible. By installing the present invention, it is possible to reduce the manpower and cost to clean the existing rain gutters. Dirt and butts flowing into sewer pipes are difficult to handle and promote corrosion in the pipes, reducing service life. Design can reduce the cost of replacing urban infrastructure by minimizing the root cause. Socially, design can address the negative effects of odors and garbage in rain gutters.

도면 1은 본 발명의 일실시예에 따른 오물투척방지용 빗물받이 덮개 구조체의 사시도이다.
도면 2는 도면 1의 분해사시도이며, 그레이팅과 구조체의 사시도이다.
도면 3은 도면 2에 나타낸 구조체의 측면사시도이다.
도면 4는 도면 2에 나타낸 구조체 중 구조체1의 사시도이다.
도면 5는 도면 1에 나타낸 구조체 중 구조체2의 사시도이다.
도면 6은 구조체에 사용되는 스프링경첩의 사시도이다.1 is a perspective view of the rain gutter cover structure for preventing dust throwing according to an embodiment of the present invention.

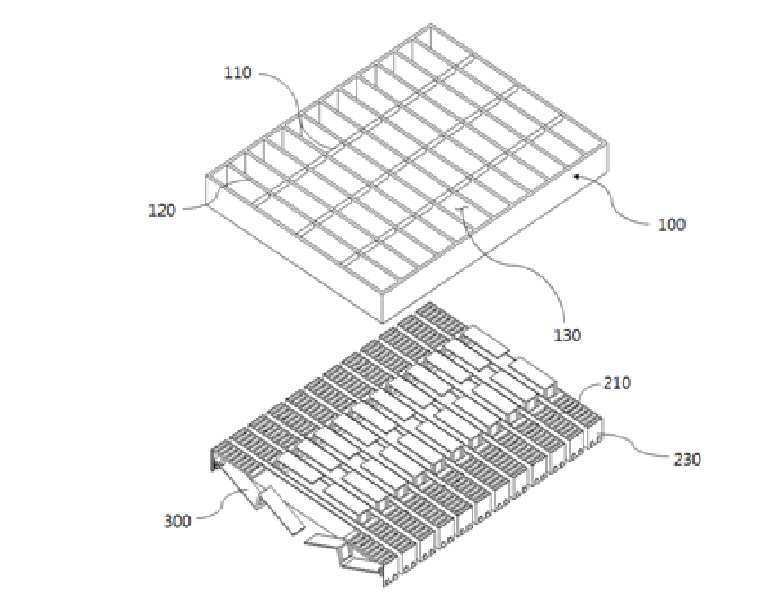

Figure 2 is an exploded perspective view of Figure 1, a perspective view of the grating and the structure.
FIG. 3 is a side perspective view of the structure shown in FIG. 2. FIG.
4 is a perspective view of the structure 1 of the structures shown in FIG.
5 is a perspective view of the structure 2 of the structure shown in FIG.
6 is a perspective view of a spring hinge used for the structure.

이하 첨부된 도면을 참조로 본 발명의 바람직한 실시예들을 상세히 설명하기로 한다.Hereinafter, exemplary embodiments of the present invention will be described in detail with reference to the accompanying drawings.

도면 1은 본 발명의 일실시예에 따른 오물투척방지용 빗물받이 덮개 구조체와 그레이팅이 결합된 사시도이며, 도면 2는 도면 1의 분해사시도이며, 도면 3은 도면 2에 나타낸 구조체의 측면사시도이다. 도면 2 또는 도면 3을 참고하면, 상기 오물투척방지용 빗물받이 덮개는 그레이팅(100) 하부에 구조체1(200)과 구조체2(300)가 스프링경첩(400)에 의해 하나의 구조체로 제작되어 설치된다. FIG. 1 is a perspective view of a dust preventing rain gutter cover structure and a grating according to an embodiment of the present invention, FIG. 2 is an exploded perspective view of FIG. 1, and FIG. 3 is a side perspective view of the structure shown in FIG. 2. Referring to FIG. 2 or FIG. 3, the dust throw prevention rain gutter cover has a structure 1 (200) and a structure (2) 300 formed under the grating 100 by a spring hinge 400 and are installed as a structure. .

상기 그레이팅(100)은 빗물받이의 개방된 상부를 막아, 보행자나 차량의 바퀴가 빠지지 않게 한다. 여기서 상기 그레이팅(100)은 상호 이격된 상태로 나란하게 배치된 복수의 가로바(110)와, 상호 이격된 상태로 나란하게 배치된 복수의 세로바(120)를 상호 교차되게 결합한 구조를 가진다. 상기 그레이팅(100)은 상기 가로바(110)와 상기 세로바(120)가 교차상태로 결합됨으로 인해 복수의 배수구(130)이 형성된다. 이러한 상기 배수구(130)은 우천 시 우수를 빗물받이 내부로 배수시키는 역할을 한다. 상기 그레이팅(100)의 상기 가로바(110)와 상기 세로바(120)은 구상주철흑연으로 형성되는 것이 일반적이나, 이에 한정하지 않는다. The grating 100 blocks the open upper portion of the rain gutter so that the wheels of the pedestrian or the vehicle do not fall out. Here, the grating 100 has a structure in which a plurality of horizontal bars 110 arranged side by side in a state spaced apart from each other and a plurality of vertical bars 120 arranged side by side in a spaced state apart from each other cross each other. The grating 100 is formed with a plurality of drain holes 130 because the horizontal bar 110 and the vertical bar 120 are coupled in an intersecting state. The drain 130 serves to drain rainwater into the rain gutter during rainy weather. The horizontal bar 110 and the vertical bar 120 of the grating 100 are generally formed of spherical cast iron graphite, but is not limited thereto.

상기 구조체1(200)은 상기 그레이팅(100)의 배수구(130)에 결합되어 설치된 상태로 이후 설명될 구조체2(300)와 스프링경첩(400)이 설치될 프레임에 해당한다. 상기 구조체1(200)은 상기 그레이팅(100)의 인접한 한 쌍의 상기 가로바(110) 사이에 각각 대응되게 삽입 설치된다. 이 때 상기 구조체1(200) 의 가로 세로 길이는 상기 그레이팅(100)의 길이와 대응되게 형성된다. The structure 1 (200) corresponds to a frame in which the structure 2 (300) and the spring hinge (400), which will be described later, are installed in a state of being coupled to the drain hole (130) of the grating (100). The structure 1 200 is inserted into and respectively installed between the adjacent pair of horizontal bars 110 of the grating 100. At this time, the length and width of the structure 1 (200) is formed to correspond to the length of the grating (100).

이 같은 상기 구조체1(200) 은 중앙에 위치한 배수구(220)와 양단에 위치한 오물방지판(210), 상기 구조체2(300)의 초과상승을 막는 초과상승 방지핀(201)으로 이루어져 있다. 상기 구조체1(200)은 STS로 형성하는 것이 바람직하나 이에 한정하지 않는다. The structure 1 (200) is composed of a drain hole 220 is located in the center and the waste prevention plate 210 located at both ends, the excess rise prevention pin 201 to prevent the excess rise of the structure 2 (300). The structure 1 200 is preferably formed of an STS, but is not limited thereto.

그리고 상기 구조체1(200)와 상기 구조체2(300)이 상기 스프링경첩(400)으로 결합하게 될 구조체2 결합부위(230)가 상기 그레이팅(100)의 상기 세로바(120)과 평행한 상기 구조체1(200)의 측면부위에 위치하여 상기 구조체2(300) 의 개폐를 용이하게 한다. In addition, the structure 2 coupling portion 230 to which the structure 1 200 and the structure 2 300 will be coupled to the spring hinge 400 is parallel to the vertical bar 120 of the grating 100. Located on the side of the 1 (200) to facilitate the opening and closing of the structure 2 (300).

상기 구조체1(200)은 상기 구조체2(300)와 상기 구조체2 결합부위(230)에서 스프링경첩(400) 으로 결합되는데, 추후 유지보수의 용이함을 위해 상기 구조체1(200)과 상기 구조체2(300)은 스프링 경첩(400)의 구조체1,2 결합부위(410)에서 볼트(231)와 너트(232) 로 결합할 수 있다. The structure 1 (200) is coupled to the spring hinge 400 at the structure 2 (300) and the structure 2 coupling portion 230, the structure 1 (200) and the structure 2 (for easy maintenance later) 300 may be coupled to the bolt 231 and the nut 232 at the structure 1, 2 coupling portion 410 of the spring hinge 400.

또한, 상기 구조체1(200)에 위치한 상기 초과상승 방지핀(201)은 상기 구조체2(300)가 개폐될 때 상기 스프링경첩(400)의 복원력으로 인하여 상기 그레이팅(100)의 배수구(130) 위로 초과상승 하는 것을 방지한다. In addition, the excess lift pin 201 located in the structure 1 (200) is over the drain 130 of the grating 100 due to the restoring force of the spring hinge 400 when the structure 2 (300) is opened and closed Prevent over-rise.

상기 구조체2(300)는 평상시 오물의 유입을 막는 상판(310)과 초기 우수의 집수를 위한 하판(320)으로 이루어져 있고, 이는 배수구(330)과 방지턱(331)과 함께 일체형으로 제작될 수 있다. The structure 2 (300) is usually composed of an upper plate (310) for preventing the inflow of dirt and the lower plate (320) for the collection of initial rainwater, which can be manufactured integrally with the drain (330) and the jaw (331). .

또한, 상기 구조체2(300)은 상기 구조체1(200)와 상기 구조체1 결합부위(340)에서 스프링경첩(400) 으로 결합되는데, 추후 유지보수의 용이함을 위해 상기 구조체1(200)과 상기 구조체2(300)는 스프링 경첩(400)의 구조체1,2 결합부위(410)에서 볼트(231)와 너트(232)로 결합할 수 있다. In addition, the structure 2 (300) is coupled to the spring hinge 400 in the structure 1 (200) and the structure 1 coupling portion 340, the structure 1 (200) and the structure for easy maintenance later The second 300 may be coupled to the bolt 231 and the nut 232 at the structure 1, 2 coupling portion 410 of the spring hinge 400.

상기 스프링 경첩(400)은 본 발명을 위해 미소 중량에도 민감하게 반응하는 소형 토션 스프링(도면미도시)을 이용하며, 장력을 가하지 않았을 시 취부각도는 90°이다. 스프링(도면미도시)의 특성 상 상기 구조체2(300)와 상기 구조체1(200)에 장력을 가하지 않은 채 결합하게 되면 상기 구조체2(300)의 하강 후 복원력 및 평상시 상승상태의 유지를 기대할 수 없다. 따라서 상기 구조체2(300)와 상기 스프링 경첩(400)을 우선 결합한 후, 180° 회전을 위한 장력을 가한다. 이후 상기 구조체1(200)의 상기 구조체2 결합부위(230)에 270°의 젖힘각을 유지한 상태로 스프링 경첩(400)의 구조체1,2 결합부위(410), 상기 구조체2(200)의 상기 구조체1 연결부위(340)를 볼트(231)와 너트(232)로 결합할 수 있다. The spring hinge 400 uses a small torsion spring (not shown) that reacts sensitively to the micro weight for the present invention, and the mounting angle is 90 ° when no tension is applied. Due to the nature of the spring (not shown), when the structure 2 300 and the structure 1 200 are combined without applying tension, the structure 2 and the restoring force after the lowering of the structure 300 may be expected to be maintained in a normal rising state. none. Therefore, the structure 2 (300) and the spring hinge 400 is first coupled, and then applied a tension for 180 ° rotation. Thereafter, the structure 1, 2 coupling portion 410 of the spring hinge 400, the structure 2 (200) of the structure 2 (200) while maintaining the angular angle of 270 ° to the structure 2 coupling portion 230 of the structure 1 (200) The structure 1 connection part 340 may be coupled to the bolt 231 and the nut 232.

우천 시 소량의 우수가 상기 구조체1(200)의 상기 오물방지판(210)으로 투입되고, 상기 구조체1(200)과 상기 구조체2(300)의 하판(320), 그리고 방지턱(331)에 의해 소량의 우수가 집수되게 된다. 이후 집수된 우수의 무게에 의해 상기 구조체2(300)는 하강하게 된다. Rain or rain in a small amount is introduced into the dirt prevention plate 210 of the structure 1 (200), by the lower plate 320 and the prevention jaw 331 of the structure 1 (200) and the structure 2 (300). A small amount of rainwater will be collected. Then, the structure 2 (300) is lowered by the weight of the collected rainwater.

상기 구조체2(300)가 하강하게 되면 상기 구조체2(300)에 포함된 배수구(330)로 집수된 우수는 물론, 지속적으로 우천 시 우수를 상기 오물방지판(210) 내부로 배수시킨다. When the structure 2 (300) is lowered, the rainwater collected in the drain 330 included in the structure 2 (300), as well as continuously drains rainwater in the rain prevention plate 210 inside the rain.

또한, 상기 구조체2(300)가 하강 시 상기 구조체2(300)에 포함된 상기 상판(310) 또한 자연히 하강하게 되어 상기 구조체1(200)의 배수구(220)를 통한 배수를 원활하게 한다. In addition, when the structure 2 (300) is lowered, the upper plate 310 included in the structure 2 (300) is also naturally lowered to facilitate the drainage through the drain hole 220 of the structure 1 (200).

이와 같이, 일실시예의 오물투척방지용 빗물받이 덮개는 상기 그레이팅(100)의 인접하는 한 쌍의 상기 가로바(110) 사이에 상기 구조체1(200)을 대응되게 삽입 설치하고, 상기 구조체1(200)에 설치된 상기 구조체2(300)은 상기 스프링경첩(400)과 함께 설치된다. 이때, 상기 구조체2(300)은 일정 중량의 유체가 상기 오물방지판(210)을 통해 유입되어 집수되지 않는 이상 상기 스프링경첩(400)에 의해 상승 상태를 유지하므로 상기 구조체1(200)의 배수구(220)을 통하여 빗물받이 내부로 나뭇잎이나 담배꽁초와 같은 각종 쓰레기가 유입되는 것을 방지할 수 있기 된다. As such, in one embodiment, the rain gutter cover for preventing pollution is inserted into and installed the structure 1 (200) correspondingly between the pair of horizontal bars (110) adjacent to the grating (100), and the structure 1 (200). The structure 2 (300) installed in the) is installed with the spring hinge 400. At this time, the structure 2 (300) is a drain of the structure 1 (200) is maintained because the spring hinge 400 as long as the fluid of a certain weight is not introduced through the dirt prevention plate 210 is collected Through 220, it is possible to prevent the inflow of various waste, such as leaves and cigarette butts into the rain gutter.

본 발명은 도면에 도시된 실시 예를 참고로 설명되었으나 이는 예시적인 것에 불과하며, 본 기술 분야의 통상의 지식을 가진 자라면 이로부터 다양한 변형 및 균등한 다른 실시예가 가능하다는 점을 이해할 것이다. 따라서 본 발명의 진정한 기술적 보호 범위는 첨부된 특허 청구범위의 기술적 사상에 의하여 정해져야 할 것이다. Although the present invention has been described with reference to the embodiments illustrated in the drawings, this is merely exemplary, and it will be understood by those skilled in the art that various modifications and equivalent other embodiments are possible. Therefore, the true technical protection scope of the present invention will be defined by the technical spirit of the appended claims.

본 발명의 일실시예에 따른 실험 결과를 나타낸 데이터이다. 실험에 사용된 그레이팅은 가로 32.2cm, 세로 39.2cm, 높이 4cm이며 도면1 에 도시한 것과 유사하다. 대조군을 위하여 구조체를 미설치한 경우도 함께 실험하였다. 빗물의 양에 따른 배수속도를 도식화 하였으며 실험의 신뢰도를 위해 동일 변수로 다섯 번 실험한 후 그 평균값을 기재하였다. Data showing experimental results according to an embodiment of the present invention. The gratings used in the experiments were 32.2 cm wide, 39.2 cm long and 4 cm high, similar to those shown in FIG. The experiment was also performed when the structure was not installed for the control group. The drainage velocity according to the amount of rainwater is plotted and the average value is given after five experiments with the same variable for the reliability of the experiment.

본 발명품은 우천 시 사람이 수작업으로 덮개를 개폐하는 것이 아닌 수압을 이용하여 덮개를 개폐하는 방식이 적용되었다. 따라서 인적이 드문 곳에도 적용 가능하며 새벽에 폭우가 내려도 대처가 가능하다는 장점이 있다. 기존 그레이팅의 구조를 전부 바꾸는 것이 아닌 쉽게 탈부착 가능하도록 제작하여, 비교적 간편하게 장착할 수 있다. 쓰레기가 없어 자연적으로 빗물받이가 막힐 위험이 적고, 침수피해를 줄일 수 있으며 상점 앞, 혹은 유흥가 주변 쓰레기와 꽁초가 많은 골목에서 자주 발생하는 악취를 효과적으로 해결할 수 있다. 또한 오물이 쌓여있는 기존 빗물받이에 비해 미관상으로 우수하다. In the present invention, a method of opening and closing the cover by using water pressure is applied, instead of opening and closing the cover manually by rain. Therefore, it can be applied even in rare places, and it is possible to cope with heavy rain at dawn. Instead of changing the structure of all the existing gratings to be easily removable, it can be installed relatively easily. There is no risk of clogging rain gutters naturally, reducing flood damage, and effectively eliminating odors that often occur in front of shops or in alleys of litter and butts near nightlife. It is also aesthetically superior to conventional rain gutters where dirt is accumulated.

[부호의 설명]
100 : 그레이팅
110 : 가로바
120 : 세로바
130 : 배수구
200 : 구조체1
201 : 초과상승 방지핀
210 : 오물방지판
220 : 배수구
230 : 구조체2 결합부위
231 : 볼트
232 : 너트
300 : 구조체2
310 : 상판
320 : 하판
330 : 배수구
331 : 방지턱
340 : 구조체1 결합부위
400 : 스프링경첩
410 : 구조체1, 2 결합부위 (230,340)[Description of the code]
100: grating
110: horizontal bar
120: vertical bar
130: drain
200: Structure 1
201: Over Rise Prevention Pin
210: dirt prevention plate
220: drain
230: structure 2 coupling site
231: Bolt
232: Nut
300: Structure 2
310: top plate
320: lower plate
330: drain
331: bump
340: structure 1 coupling site
400: spring hinge
410: structure 1, 2 coupling portion (230,340)

Claims

A grating installed inside the grating of the rain gutter and configured to combine a plurality of horizontal bars and vertical bars in an intersecting state to form a plurality of drain holes;

The structure 1 to be disposed correspondingly between the horizontal bars of the grating, each having a drainage capacity located at both ends of the upper surface of the dirt prevention plate is present so as not to enter various wastes;
A side surface of the structure 1 supporting the structure 1 in which the drainage grooves exist, assisting water collection, and having a pin to prevent the structure from being excessively raised due to the restoring force of the spring hinge to be used for engagement with the structure 2;
Another side surface of the structure 1 is located on the vertical bar edges formed to correspond to the length of the grating as a frame on which the structure 2 and the spring hinge is to be installed;

The structure 2 for enabling the drainage of the structure is a top plate for preventing the inflow of dirt and lower plate for the initial rainwater collection;

The spring hinge which connects the structure 1 and the structure 2 and enables the lowering of the structure 2 due to the collected rainwater has a spring having an appropriate constant in consideration of the weight of the structure and the weight of the collected rainwater;
A coupling portion of the structure 1 and the structure 2 in which the bolt and the nut are to be located;

The method according to claim 1,
The length of the lower plate of the structure 2 includes the length of the vertical bar to increase the weight of the catch, and the length of the upper plate does not include the length of the vertical bar because the lower portion.

The structure 2 is composed of a portion connecting the upper plate and the lower plate is composed of a portion of the drain hole through which the sump and the collected water can be discharged to enable the catchment.
