Abstract
본 발명은 반응에 필요한 반응물들을 공급하는 공급부; 광물질 입자가 투입된 반응기 및 UV 광원을 포함하여 공급된 반응물로부터 2차 미세먼지를 포함하는 생성물을 생성하는 반응부; 및 반응기로부터 배출되는 생성물을 분석하기 위하여 생성물들을 수집하는 수집부;를 포함하여, 1차 오염물질로부터 2차 미세먼지를 생성하는 2차 미세먼지 생성장치에 관한 것으로, 공급되는 반응물 및 반응부의 조건을 다양하게 변화시켜 반응시켰을 때 생성되는 생성물의 조성을 분석하여 2차 미세먼지 생성 메커니즘 분석이 가능한 2차 미세먼지 생성장치를 제공할 수 있다.
Description
본 발명은 2차 미세먼지 생성 장치에 관한 것으로서, 더욱 구체적으로 2차 미세먼지 생성 반응 메커니즘에 대한 연구에 이용될 수 있는 2차 미세먼지 생성 장치에 관한 것이다.
여기서는, 본 개시에 관한 배경기술이 제공되며, 이들이 반드시 공지기술을 의미하는 것은 아니다.
먼지란 대기 중에 떠다니거나 흩날려 내려오는 입자상 물질을 말하는데, 석탄ㅇ석유 등의 화석연료를 태울 때나 공장ㅇ자동차 등의 배출가스에서 많이 발생한다. 먼지는 입자 크기에 따라 50μm 이하인 총먼지(TSP, Total Suspended Particles)와 입자크기가 매우 작은 미세먼지(PM, Particulate Matter)로 구분된다.
미세먼지는 지름이 10μm 보다 작은 미세먼지(PM10)와 지름이 2.5μm 보다 작은 미세먼지(PM2.5)로 나누어진다. 또한 미세먼지는 굴뚝 등 발생원에서부터 고체 상태의 미세먼지로 나오는 경우(1차적 발생)와 발생원에서는 가스 상태로 나온 물질이 공기 중의 다른 물질과 화학반응을 일으켜 미세먼지가 되는 경우(2차적 발생)로 나누어 질 수 있다.
미세먼지는 세계보건기구(WHO)가 분류한 1군(Group 1) 발암물질에 해당하며, 기관지에 미세먼지가 쌓이면 세균이 쉽게 침투할 수 있어 감염성 질환의 발병률이 증가하게 되고, 대기 중 이산화황(SO2)이나 이산화질소(NO2)가 많이 묻어있는 미세먼지는 산성비를 내리게 해 토양과 물을 산성화시키며, 토양 황폐화, 생태계 피해, 산림수목과 기타 식생의 손상 등을 일으킬 수 있고, 반도체, 디스플레이, 자동차 산업 등 생산 공정에 있어서 미세먼지에 노출될 경우 불량률이 증가하고 오작동 피해를 줄 수 있다.
화력발전소의 경우, 1차 미세먼지(직접 배출)의 양은 많지 않지만 NOx, SOx에 의한 2차 미세먼지(간접 배출) 발생이 문제가 될 수 있다. 기존에는 발생된 미세먼지를 차단하거나 포집하고 제거하는 장치에 관한 연구가 주로 이루어져 왔을 뿐이며, 화력발전소 굴뚝 등에서 배출되는 NOx, SOx에 의한 2차 미세먼지 생성 반응 관련 연구를 위한 미세먼지 생성 장치에 관한 연구는 이루어지지 않고 있다.
본 발명은 상기와 같은 문제점을 해결하기 위한 것으로 2차 미세먼지 생성 반응 메커니즘에 대한 연구에 이용될 수 있는 2차 미세먼지 생성 장치를 제공하고자 하는 것이다.
그러나 본 발명의 목적들은 상기에 언급된 목적으로 제한되지 않으며, 언급되지 않은 또 다른 목적들은 아래의 기재로부터 당업자에게 명확하게 이해될 수 있을 것이다.
본 발명은 반응에 필요한 반응물들을 공급하는 공급부; 광물질 입자가 투입된 반응기 및 UV 광원을 포함하여 공급된 반응물로부터 2차 미세먼지를 포함하는 생성물을 생성하는 반응부; 및 반응기로부터 배출되는 생성물을 분석하기 위하여 생성물들을 수집하는 수집부;를 포함하여, 1차 오염물질로부터 2차 미세먼지를 생성하는 2차 미세먼지 생성장치를 제공한다.
또한 상기 공급부는 SOx, NOx 및 N2를 상기 반응기로 공급하는 SOx 공급수단, NOx 공급수단 및 N2 공급수단을 포함한다.
또한 상기 N2 공급수단은 N2가 반응기로 공급되는 라인 중에 H2O를 통과하도록 하는 수단을 더 포함한다.
또한 상기 공급부는 상기 반응기에 스팀을 공급하는 스팀(steam) 공급수단을 더 포함한다.
또한 상기 공급부는 SOx 및 NOx가 공급되는 라인에 혼합수단을 더 포함하여 SOx 및 NOx가 혼합된 상태로 반응기(21)에 공급되도록 한다.
또한 상기 광물질 입자는 Al2O3, CaO, MgO, Fe2O3, SiO2, TiO2 및 ZnO로 구성되는 군에서 선택되는 어느 1종 이상의 입자를 포함한다.
또한 상기 반응기는 하단에 교반기를 구비하고, 투광성 재질로 구비된다.
또한 상기 수집부는 필터 장치로서 생성물 중에 포함된 고체 성분을 필터링하고 기체 성분을 통과시키는 수단이다.
또한 상기 수집부 후단에 배출부를 더 포함하여, 상기 수집부를 통과한 성분을 후처리한 후 대기 중으로 배출시킨다.
또한 상기 공급부 및 반응부의 조건을 변화시켜 반응시켰을 때 생성되는 생성물의 조성을 분석하여 2차 미세먼지 생성 메커니즘 분석이 가능하다.
본 발명은 공급되는 반응물 및 반응부의 조건을 다양하게 변화시켜 반응시켰을 때 생성되는 생성물의 조성을 분석하여 2차 미세먼지 생성 메커니즘 분석이 가능한 2차 미세먼지 생성장치를 제공할 수 있다.
또한 NO2(g) 및 SO2(g)으로부터 NO3 - 및 SO4 2-를 생성하는 반응의 메커니즘을 여러 가지 단계로 가정할 수 있으며, 본 발명은 반응 조건을 다양하게 하여 상기 가정한 반응 메커니즘과 일치하는 분석 결과를 나타내는지 비교 분석하여 2차 미세먼지의 생성 메커니즘 규명에 이용할 수 있는 2차 미세먼지 생성장치를 제공할 수 있다.
도 1은 본 발명의 일실시예에 따른 2차 미세먼지 생성장치의 구성도를 나타낸 것이다.
도 2는 본 발명의 실시예에 따른 반응 전 광물질 입자의 SEM 이미지와 EDS 분석 결과를 나타낸 것이다.
도 3은 본 발명의 실시예에 따른 반응 후 광물질 입자의 SEM 이미지와 EDS 분석 결과를 나타낸 것이다.
도 4는 본 발명의 실시예에 따른 반응 후 광물질 입자의 EDS 분석을 통해 S 함량을 측정한 결과를 나타낸 것이다.
도 5는 본 발명의 실시예에 따른 반응 전 filter paper의 SEM 이미지를 나타낸 것이다.

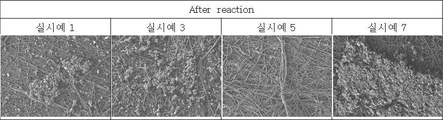

도 6은 본 발명의 실시예에 따른 반응 후 filter paper의 SEM 이미지를 나타낸 것이다.
도 7은 본 발명의 실시예에 따른 반응 후 필터링된 성분의 EDS 분석을 통해 S 함량을 측정한 결과를 나타낸 것이다.

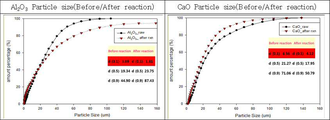

도 8은 본 발명의 실시예에 따른 광물질 입자의 반응 전/후 입자 크기를 측정한 결과를 나타낸 것이다.
도 2는 본 발명의 실시예에 따른 반응 전 광물질 입자의 SEM 이미지와 EDS 분석 결과를 나타낸 것이다.
도 3은 본 발명의 실시예에 따른 반응 후 광물질 입자의 SEM 이미지와 EDS 분석 결과를 나타낸 것이다.
도 4는 본 발명의 실시예에 따른 반응 후 광물질 입자의 EDS 분석을 통해 S 함량을 측정한 결과를 나타낸 것이다.
도 5는 본 발명의 실시예에 따른 반응 전 filter paper의 SEM 이미지를 나타낸 것이다.
도 6은 본 발명의 실시예에 따른 반응 후 filter paper의 SEM 이미지를 나타낸 것이다.
도 7은 본 발명의 실시예에 따른 반응 후 필터링된 성분의 EDS 분석을 통해 S 함량을 측정한 결과를 나타낸 것이다.
도 8은 본 발명의 실시예에 따른 광물질 입자의 반응 전/후 입자 크기를 측정한 결과를 나타낸 것이다.
이하에 본 발명을 상세하게 설명하기에 앞서, 본 명세서에 사용된 용어는 특정의 실시예를 기술하기 위한 것일 뿐 첨부하는 특허청구의 범위에 의해서만 한정되는 본 발명의 범위를 한정하려는 것은 아님을 이해하여야 한다. 본 명세서에 사용되는 모든 기술용어 및 과학용어는 다른 언급이 없는 한은 기술적으로 통상의 기술을 가진 자에게 일반적으로 이해되는 것과 동일한 의미를 가진다.
본 명세서 및 청구범위의 전반에 걸쳐, 다른 언급이 없는 한 포함(comprise, comprises, comprising)이라는 용어는 언급된 물건, 단계 또는 일군의 물건, 및 단계를 포함하는 것을 의미하고, 임의의 어떤 다른 물건, 단계 또는 일군의 물건 또는 일군의 단계를 배제하는 의미로 사용된 것은 아니다.
한편, 본 발명의 여러 가지 실시예들은 명확한 반대의 지적이 없는 한 그 외의 어떤 다른 실시예들과 결합될 수 있다. 특히 바람직하거나 유리하다고 지시하는 어떤 특징도 바람직하거나 유리하다고 지시한 그 외의 어떤 특징 및 특징들과 결합될 수 있다. 이하, 첨부된 도면을 참조하여 본 발명의 실시예 및 이에 따른 효과를 설명하기로 한다.
본 발명의 일실시예에 따른 2차 미세먼지 생성장치(1)는 광물질을 이용하여 광 조사 조건에서 1차 오염물질인 황산화물(sulfur oxides, SOx), 질소산화물(nitrogen oxide, NOx)로부터 황산(sulfuric acid), 질산(nitric acid) 에어로졸을 생성하여 황산염(sulfate), 질산염(nitrate)으로 전환함으로써 2차 미세먼지를 생성하는 장치로서, 반응에 필요한 반응물들을 공급하는 공급부(10), 광물질 입자가 투입된 반응기(21) 및 UV 광원(22)을 포함하여 공급된 반응물로부터 2차 미세먼지를 포함하는 생성물을 생성하는 반응부(20) 및 반응기로부터 배출되는 생성물을 분석하기 위하여 생성물들을 수집하는 수집부(30)를 포함한다.
공급부(10)는 SOx 공급수단(11), NOx 공급수단(12) 및 N2 공급수단(13)을 포함하여 SOx, NOx 및 N2를 반응기(21)로 공급한다. 상기 공급수단들은 각각 질량 유량 제어기(Mass Flow Controller, MFC)를 더 포함하여 반응기로 공급되는 SOx, NOx 및 N2의 유량을 조절할 수 있다. 공급부(10)는 반응물을 일정량 공급하고 차단하여 회분식 공정으로 수행되도록 할 수 있으며, 반응물을 연속적으로 공급하여 연속 공정으로 수행되도록 할 수 있다.
SOx 공급수단(11) 및 NOx 공급수단(12)은 기체상태의 황산화물 및 질소산화물을 반응기(21)로 공급하는 수단으로서 2차 미세먼지로 전환되기 위한 1차 오염물질을 공급하는 역할을 한다.
N2 공급수단(13)은 기체상태의 질소를 반응기(21)로 공급하는 수단으로서 반응 전 반응기 내부의 오염물질을 제거하고 수분 및 기타 물질을 이송하는 역할을 한다. N2 공급수단(13)은 N2가 반응기(21)로 공급되는 라인 중에 H2O를 통과하도록 하여 대기 환경에서의 습도조건을 맞출 수 있다.
또한 공급부(10)는 스팀(steam) 공급수단(14)을 더 포함하여, 반응기(21)에 스팀을 공급함으로써, 발전소 굴뚝에서 배출되는 배가스의 습도 조건을 맞출 수 있고, 대기 환경변화에 따른 습도조건을 스팀 공급량 제어로 조절할 수 있다.
또한 공급부(10)는 SOx 및 NOx가 공급되는 라인에 혼합수단(15)을 더 포함하여 SOx 및 NOx가 혼합된 상태로 반응기(21)에 공급되도록 할 수 있다. SOx 와 NOx가 별도의 라인으로 공급되는 경우보다 혼합된 상태로 공급되는 경우 분산성이 향상되어 반응수율을 높일 수 있다.
상기와 같은 공급부(10)의 구성에 의하여 반응물의 유입 방식, 조성(성분 및 함량), 유량 등을 조절할 수 있다.
반응부(20)는 공급된 반응물로부터 2차 미세먼지를 포함하는 생성물을 생성하기 위한 광물질 입자가 투입된 반응기(21) 및 UV 광원(22)을 포함하여, 기체 상태의 반응물이 고체 상태의 광물질 입자와 반응하는 불균일계 반응이 일어나도록 한다.
반응기(21)는 내부에 광물질 입자가 투입될 수 있도록 구비되어 광물질 입자의 표면에서 공급된 황산화물이 황산염으로 전환되도록 한다. 이 때, 공급된 질소산화물은 광물질 입자와 공존하여 분자상태의 산소 활성을 강화하여 산화촉매제의 역할을 함으로써 광물질 입자의 표면에서 황산화물이 황산염으로 쉽게 전환되어 2차 미세먼지를 생성할 수 있도록 한다.
상기 광물질 입자는 Al2O3, CaO, MgO, Fe2O3, SiO2, TiO2 및 ZnO로 구성되는 군에서 선택되는 어느 1종 이상의 입자를 포함한다. 석탄 회분의 경우 SiO2 30~35 wt%, Al2O3 15~20 wt%, CaO 15~20 wt%, Fe2O3 5~10 wt%, TiO2 0.5~1.0 wt%, MgO 3~7 wt%, K2O 0.5~3 wt% 및 P2O5 0.1~0.5 wt% 의 조성을 나타내므로 광물질 입자로서 석탄연소 비산재(석탄 회분)를 사용하여 공급할 수 있다. 투입되는 광물질 입자의 종류 및 물성(입도, 비표면적 등)을 조절하여 2차 미세먼지를 생성시킬 수 있다.
상기 광물질 입자는 상기 반응기 내부에 일시로 투입될 수 있으나, 연속적으로 분사 공급될 수 있다.
또한 반응기(21)는 하단에 교반기를 구비하여 반응기 내부의 물질들이 고르게 혼합 및 분산되도록 한다. 교반 속도나 교반 형태를 조절하여 2차 미세먼지를 생성시킬 수 있다.
UV 광원(22)은 2차 미세먼지 생성에 필요한 에너지를 제공하는 것으로서, 반응기(21) 외측에 구비되어 작동시킴으로써 광원의 세기, 조사 패턴 및 반응시간 등을 조절하여 2차 미세먼지를 생성시킬 수 있다.
또한 반응기(21)는 투광성 재질로 구비되어 반응기 외부에서 조사되는 UV 광이 반응기 내부로 투입될 수 있도록 하고, 반응기 내에서 2차 미세먼지가 생성되는 반응을 육안으로 관찰할 수 있도록 한다. 또한 반응기(21)에는 온도 및 습도 센서를 구비하여 2차 미세먼지 생성 반응 중 온도와 습도 변화를 실시간으로 측정할 수 있도록 한다.
반응물이 반응기(21) 내부에 공급된 상태에서 UV 광원(22)을 작동시키면 광물질 입자의 표면에서 황산화물 및 질소산화물로부터 SO4 2- 등의 황산염 및 NO3- 등의 질산염이 생성된다. 이 때 상기 공급부 및 반응부의 조건 등을 다양하게 변화시켜 반응 조건에 따른 2차 미세먼지 생성 결과를 얻을 수 있다.
수집부(30)는 상기 반응기(21)에서 생성된 생성물을 통과시킴으로써 기체 생성물과 고체 생성물을 분리한다. 예를 들어, 수집부(30)는 필터 장치로서 생성물 중에 포함된 황산염, 질산염 및 광물질 입자 등 고체 성분을 필터링하고 공급된 NOx, SOx, N2 등 기체 성분을 통과시킨다.
상기 수집부(30)를 통과하는 성분은 후술할 배출부(40)를 통해 대기 중으로 배출되고, 상기 수집부(30)에 의해 필터링된 성분은 분석수단을 통하여 성분 분석에 이용된다. 분석수단은 SEM(Scanning Electron Microscope), EDS(Energy Dispersive Spectroscopy), IC(Ion Chromatograph), PSA(Particle Size Analyzer) 등의 다양한 분석장치를 이용할 수 있다.
본 발명의 일실시예에 따른 2차 미세먼지 생성장치(1)는 상기 수집부(30) 후단에 배출부(40)를 더 포함하여 상기 수집부(30)를 통과한 성분을 후처리한 후 대기 중으로 배출시키도록 한다. 예를 들어, 상기 배출부(40)는 NaOH 등의 염기성 용액을 구비하여 수집부(30)를 통과하는 기체 생성물 중 산성가스인 SOx 및 NOx와 반응시켜 흡수한 후 나머지 성분을 배출시킬 수 있다.
본 발명의 일실시예에 따른 2차 미세먼지 생성장치의 구성도를 도 1에 나타내었다. NO2(g) 및 SO2(g)으로부터 NO3 - 및 SO4 2-를 생성하는 반응의 메커니즘을 여러 가지 단계로 가정할 수 있으며, 반응 조건을 다양하게 하여 상기 가정한 반응 메커니즘과 일치하는 분석 결과를 나타내는지 비교 분석하여 2차 미세먼지의 생성 메커니즘 규명에 이용할 수 있다.
일 예시로서, 2차 미세먼지의 생성 메커니즘을 하기와 같이 가정할 수 있다.
① NO2(g) and SO2(g) absorbs on particle surface formed NO2(ads) and SO3 2-.
② NO2(ads) dimerizes to N2O4(ads) in the presence of O2 and S(IV).
③ N2O4(ads) oxidize the SO3 2- to SO4 2-, itself converted into NO2-.
④ NO2- converted into NO3- in the presence of NO2(g).
상기와 같이 반응 메커니즘을 가정하고, 반응물의 조성을 변화시켰을 때 생성되는 생성물의 조성을 분석하여 상기 메커니즘과 일치하는지를 판단해볼 수 있다.
이하, 실시예 및 실험예에서 본 발명의 장치를 이용하여 조절할 수 있는 반응 조건 중 일부를 조절하여 2차 미세먼지를 생성시킨 후 분석한 일예시를 나타내었다.
실시예
본 발명 장치를 이용하여 하기 표 1에 나타낸 조건으로 조절하여 2차 미세먼지를 생성하였다. NO2 및 SO2의 농도는 모두 50ppm 이고, N2는 99.99% 를 사용하였다. UV 광원은 20W UV 램프를 사용하였으며, 광물질 입자는 105℃에서 24시간동안 건조시킨 후 500mg 정량을 사용하였다.
| 유량(cm3/min) | 광물질 입자 | 반응 시간(h) |
|||
| NO2 | SO2 | N2 | |||
| 실시예 1 | 100 | 100 | - | Al2O3 | 2 |
| 실시예 2 | 100 | 100 | 200 | Al2O3 | 2 |
| 실시예 3 | 100 | 100 | - | CaO | 2 |
| 실시예 4 | 100 | 100 | - | MgO | 2 |
| 실시예 5 | 100 | 100 | - | TiO2 | 2 |
| 실시예 6 | 100 | 100 | - | SiO2 | 2 |
| 실시예 7 | 100 | 100 | - | Fe2O3 | 2 |
| 실시예 8 | 100 | 100 | - | ZnO | 2 |
상기 조건으로 2차 미세먼지를 생성한 후, 반응 후의 광물질 입자와 필터 장치에 삽입된 필터 페이퍼에 필터링된 성분을 하기 실험예와 같이 분석하였다.
실험예
(1) IC(Ion Chromatograph)
Ion Chromatograph 장비를 이용하여 실시예에 따른 생성물 내의 황산염(SO4 2-) 및 질산염(NO3 -)의 함량을 측정하여 하기 표 2에 나타내었다. 하기 표 2에 나타나는 것과 같이 광물질 종류별, 분위기 가스 농도 등에 따라서 생성되는 황산염, 질산염 량이 다름을 알 수 있다.
| SO4 2-(μg) | NO3 -(μg) | |
| 실시예 1 | 25.58 | 1180.52 |
| 실시예 2 | 28.24 | 984.90 |
| 실시예 3 | 8.98 | 87.27 |
| 실시예 4 | 45.08 | 321.02 |
| 실시예 5 | 17.53 | 14.73 |
| 실시예 6 | 7.68 | 19.09 |
| 실시예 7 | 11.65 | 24.88 |
| 실시예 8 | 24.38 | 28.89 |
(2) SEM-EDS 및 S content
실시예 1, 실시예 3, 실시예 5 및 실시예 7에 대하여 광물질 입자와 황산화물 및 질소산화물의 반응으로 생성되는 황산염 및 질산염을 확인하기 위하여 반응 전/후의 광물질 입자를 SEM-EDS 장비를 통하여 분석하였다. 도 2에 반응 전 광물질 입자의 SEM 이미지와 EDS 분석 결과를 나타내었으며, 도 3에 반응 후 광물질 입자의 SEM 이미지와 EDS 분석 결과를 나타내었다. 또한 반응 후 광물질 입자의 EDS 분석을 통해 S 함량을 측정하여 도 4에 나타내었다. 도 4에 나타나는 것과 같이 반응 후 광물질 입자 시료에서 S 성분이 검출되어 광물질 입자와 오염물질(NO2, SO2) 사이에 화학반응이 일어났다는 것을 확인하였으며, 실시예 1의 광물질 입자에서 S 함량이 상대적으로 높은 것을 알 수 있다.
또한 필터링된 성분을 SEM-EDS 장비를 통하여 분석하였다. 도 5에 반응 전 filter paper의 SEM 이미지를 나타내었으며, 도 6에 반응 후 filter paper의 SEM 이미지를 나타내었다. 또한 반응 후 필터링된 성분의 EDS 분석을 통해 S 함량을 측정하여 도 7에 나타내었다. 도 6에 나타나는 것과 같이 TiO2를 제외한 Al2O3, CaO, Fe2O3 실험에서 Filter paper에 입자가 포집된 것을 알 수 있다. 또한 도 7에 나타나는 것과 같이 Al2O3, CaO 의 EDS 분석에서 S 성분이 측정된 것을 알 수 있다.
상기 분석 결과에 의해 광물질 입자와 오염물질(NO2, SO2) 사이에 화학반응이 일어나는 것을 확인할 수 있으며, Al2O3, CaO, TiO2, Fe2O3 중 Al2O3에서 가장 많은 양의 S 가 검출되는 것을 확인하였다. 이로써 반응을 통하여 광물질이 황을 함유한 물질로 전환되었음을 알 수 있다.
(3) PSA
실시예 2 및 실시예 3의 광물질 입자의 반응 전/후 입자 크기를 측정하여 도 8에 나타내었다. 도 8에 나타나는 것과 같이 광물질 입자들이 SOx, NOx와 반응한 후 더 작은 입자들이 증가한 것을 알 수 있고, 이로부터 1차 미세먼지가 대기 중에서 반응을 하여 인체에 위험성이 더 큰 작은 크기의 2차 미세먼지가 생성되는 것을 알 수 있다.
전술한 각 실시예에서 예시된 특징, 구조, 효과 등은 실시예들이 속하는 분야의 통상의 지식을 가지는 자에 의하여 다른 실시예들에 대해서도 조합 또는 변형되어 실시 가능하다. 따라서 이러한 조합과 변형에 관계된 내용들은 본 발명의 범위에 포함되는 것으로 해석되어야 할 것이다.
1: 2차 미세먼지 생성장치
10: 공급부
11: SO2 공급수단
12: NO2 공급수단
13: N2 공급수단
14: Steam 공급수단
15: 혼합수단
20: 반응부
21: 반응기
22: UV 광원
30: 수집부
40: 배출부
10: 공급부
11: SO2 공급수단
12: NO2 공급수단
13: N2 공급수단
14: Steam 공급수단
15: 혼합수단
20: 반응부
21: 반응기
22: UV 광원
30: 수집부
40: 배출부
Claims (10)
- 반응에 필요한 반응물들을 공급하는 공급부;
광물질 입자가 투입된 반응기 및 UV 광원을 포함하여 공급된 반응물로부터 2차 미세먼지를 포함하는 생성물을 생성하는 반응부; 및
반응기로부터 배출되는 생성물을 분석하기 위하여 생성물들을 수집하는 수집부;를 포함하여, 1차 오염물질로부터 2차 미세먼지를 생성하는 2차 미세먼지 생성장치.
- 제1항에 있어서,
상기 공급부는 SOx, NOx 및 N2를 상기 반응기로 공급하는 SOx 공급수단, NOx 공급수단 및 N2 공급수단을 포함하는 2차 미세먼지 생성장치.
- 제2항에 있어서,
상기 N2 공급수단은 N2가 반응기로 공급되는 라인 중에 H2O를 통과하도록 하는 수단을 더 포함하는 2차 미세먼지 생성장치.
- 제1항에 있어서,
상기 공급부는 상기 반응기에 스팀을 공급하는 스팀(steam) 공급수단을 더 포함하는 2차 미세먼지 생성장치.
- 제2항에 있어서,
상기 공급부는 SOx 및 NOx가 공급되는 라인에 혼합수단을 더 포함하여 SOx 및 NOx가 혼합된 상태로 반응기에 공급되도록 하는 2차 미세먼지 생성장치.
- 제1항에 있어서,
상기 광물질 입자는 Al2O3, CaO, MgO, Fe2O3, SiO2, TiO2 및 ZnO로 구성되는 군에서 선택되는 어느 1종 이상의 입자를 포함하는 2차 미세먼지 생성장치.
- 제1항에 있어서,
상기 반응기는 하단에 교반기를 구비하고, 투광성 재질로 구비되는 2차 미세먼지 생성장치.
- 제1항에 있어서,
상기 수집부는 필터 장치로서 생성물 중에 포함된 고체 성분을 필터링하고 기체 성분을 통과시키는 수단인 2차 미세먼지 생성장치.
- 제1항에 있어서,
상기 수집부 후단에 배출부를 더 포함하여, 상기 수집부를 통과한 성분을 후처리한 후 대기 중으로 배출시키는 2차 미세먼지 생성장치.
- 제1항에 있어서,
상기 공급부 및 반응부의 조건을 변화시켜 반응시켰을 때 생성되는 생성물의 조성을 분석하여 2차 미세먼지 생성 메커니즘 분석이 가능한 2차 미세먼지 생성장치.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020180007627A KR102073342B1 (ko) | 2018-01-22 | 2018-01-22 | 2차 미세먼지 생성 장치 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020180007627A KR102073342B1 (ko) | 2018-01-22 | 2018-01-22 | 2차 미세먼지 생성 장치 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20190089316A true KR20190089316A (ko) | 2019-07-31 |
| KR102073342B1 KR102073342B1 (ko) | 2020-02-04 |
Family
ID=67474043
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020180007627A Active KR102073342B1 (ko) | 2018-01-22 | 2018-01-22 | 2차 미세먼지 생성 장치 |
Country Status (1)
| Country | Link |
|---|---|
| KR (1) | KR102073342B1 (ko) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20220074220A (ko) * | 2020-11-27 | 2022-06-03 | 한국전력공사 | 이동형 배출가스 측정시스템 |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR102147254B1 (ko) * | 2019-01-17 | 2020-08-24 | 아주대학교산학협력단 | 2차 미세먼지 생성 장치 |
Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP3998190B2 (ja) * | 2002-12-02 | 2007-10-24 | 株式会社堀場製作所 | 燃焼手段からの排ガス中に含まれている粒子状物質中の窒素化合物の分析方法および分析装置 |
| KR20100106281A (ko) * | 2010-09-09 | 2010-10-01 | 주식회사 베크 | 활성탄 제조공정의 분진 및 유해가스 동시제거 필터 |
| KR101553136B1 (ko) | 2014-01-20 | 2015-09-30 | 방유혁 | 제연 및 미세먼지,유기화합물 정화시스템 |
| KR101569721B1 (ko) | 2014-06-16 | 2015-11-17 | (주)청류에프앤에스 | 소각로용 미세먼지 저감장치 |
| KR101802656B1 (ko) * | 2016-06-09 | 2017-11-28 | 엄지원 | 유해가스 저감 및 미세먼지 제거장치 |
-
2018
- 2018-01-22 KR KR1020180007627A patent/KR102073342B1/ko active Active
Patent Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP3998190B2 (ja) * | 2002-12-02 | 2007-10-24 | 株式会社堀場製作所 | 燃焼手段からの排ガス中に含まれている粒子状物質中の窒素化合物の分析方法および分析装置 |
| KR20100106281A (ko) * | 2010-09-09 | 2010-10-01 | 주식회사 베크 | 활성탄 제조공정의 분진 및 유해가스 동시제거 필터 |
| KR101553136B1 (ko) | 2014-01-20 | 2015-09-30 | 방유혁 | 제연 및 미세먼지,유기화합물 정화시스템 |
| KR101569721B1 (ko) | 2014-06-16 | 2015-11-17 | (주)청류에프앤에스 | 소각로용 미세먼지 저감장치 |
| KR101802656B1 (ko) * | 2016-06-09 | 2017-11-28 | 엄지원 | 유해가스 저감 및 미세먼지 제거장치 |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20220074220A (ko) * | 2020-11-27 | 2022-06-03 | 한국전력공사 | 이동형 배출가스 측정시스템 |
Also Published As
| Publication number | Publication date |
|---|---|
| KR102073342B1 (ko) | 2020-02-04 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| Yao et al. | Screening of sorbents and capture of lead and cadmium compounds during sewage sludge combustion | |
| Basfar et al. | Electron beam flue gas treatment (EBFGT) technology for simultaneous removal of SO2 and NOx from combustion of liquid fuels | |
| US6726888B2 (en) | Method to decrease emissions of nitrogen oxide and mercury | |
| US6610263B2 (en) | System and process for removal of pollutants from a gas stream | |
| US5002741A (en) | Method for SOX /NOX pollution control | |
| Dann et al. | Supported rhodium catalysts for nitrous oxide decomposition in the presence of NO, CO2, SO2 and CO | |
| Zimwara et al. | Air pollution control techniques for the cement manufacturing industry: a case study for Zimbabwe | |
| Yang et al. | Mercury emission and speciation in fly ash from a 35 MWth large pilot boiler of oxyfuel combustion with different flue gas recycle | |
| US4908194A (en) | Method for baghouse brown plume pollution control | |
| EP0694328A2 (de) | Verfahren zur Abgasreinigung | |
| US4954324A (en) | Method of baghouse brown plume pollution control | |
| Bennett et al. | Characterization of particulate emissions from municipal wastewater sludge incinerators | |
| KR102073342B1 (ko) | 2차 미세먼지 생성 장치 | |
| Mutuku et al. | Assessment of the emission factors for potentially toxic elements from coal-fired boilers and sintering furnaces in a steel production plant | |
| Granite et al. | Implications of mercury interactions with band-gap semiconductor oxides | |
| Wei et al. | The transformation and enrichment of Cd in fine particulate matter during coal combustion: The key roles of Ti-bearing components | |
| Wang et al. | Studies on mercury adsorption species and desorption activation energy on activated carbon under oxy combustion | |
| KR101946301B1 (ko) | 복합 미세먼지 발생 시스템 | |
| Niu et al. | Mercury release during thermal treatment of two coal gangues and two coal slimes under N2 and in air | |
| Paur | Removal of volatile hydrocarbons from industrial off-gas | |
| Plashykhin et al. | Purification of a flue gas from solid particles and acidic impurities | |
| Du et al. | Characteristics of chemical composition and particle size distribution from real coal-fired circulating fluidised bed (CFB) boiler | |
| KR20200089509A (ko) | 2차 미세먼지 생성 장치 | |
| KR101946302B1 (ko) | 2차 미세먼지 발생 시스템 | |
| Juggiah et al. | Deactivation of V-based SCR catalysts in coal-fired power plants and waste incinerators |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A201 | Request for examination | ||
| PA0109 | Patent application |
Patent event code: PA01091R01D Comment text: Patent Application Patent event date: 20180122 |
|
| PA0201 | Request for examination | ||
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20190610 Patent event code: PE09021S01D |
|
| PG1501 | Laying open of application | ||
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
Patent event code: PE07011S01D Comment text: Decision to Grant Registration Patent event date: 20200123 |
|
| GRNT | Written decision to grant | ||
| PR0701 | Registration of establishment |
Comment text: Registration of Establishment Patent event date: 20200129 Patent event code: PR07011E01D |
|
| PR1002 | Payment of registration fee |
Payment date: 20200130 End annual number: 3 Start annual number: 1 |
|
| PG1601 | Publication of registration | ||
| PR1001 | Payment of annual fee |
Payment date: 20231220 Start annual number: 5 End annual number: 5 |
|
| PR1001 | Payment of annual fee |
Payment date: 20241223 Start annual number: 6 End annual number: 6 |
