Abstract

본 발명은 음성 정보의 수신이 제한된 비활성화 상태에 있는 마이크와 흑백 이미지 센서를 기반으로 물체를 감지하는 저전력 이미지 센서 및 상기 저전력 이미지 센서를 통하여 얼굴 이미지가 감지되면, 음성 인식 기능을 실행하도록 상기 마이크를 비활성화 상태에서 음성 정보의 수신이 가능한 활성화 상태로 전환하는 제어부를 포함한다.

Description

이동단말기 및 그 제어방법{MOBILE TERMINAL AND METHOD FOR CONTROLLING THE SAME}
본 발명은 저전력 이미지 센서를 활용하는 이동 단말기 및 그 제어 방법에 관한 것이다.
단말기는 이동 가능 여부에 따라 이동 단말기(mobile/portable terminal) 및 고정 단말기(stationary terminal)로 나뉠 수 있다. 다시 이동 단말기는 사용자의 직접 휴대 가능 여부에 따라 휴대(형) 단말기(handheld terminal) 및 거치형 단말기(vehicle mounted terminal)로 나뉠 수 있다.
이동 단말기의 기능은 다양화되고 있다. 예를 들면, 데이터와 음성통신, 카메라를 통한 사진촬영 및 비디오 촬영, 음성녹음, 스피커 시스템을 통한 음악파일 재생 그리고 디스플레이부에 이미지나 비디오를 출력하는 기능이 있다. 일부 단말기는 전자게임 플레이 기능이 추가되거나, 멀티미디어 플레이어 기능을 수행한다. 특히 최근의 이동 단말기는 방송과 비디오나 텔레비전 프로그램과 같은 시각적 컨텐츠를 제공하는 멀티캐스트 신호를 수신할 수 있다.
이와 같은 단말기(terminal)는 기능이 다양화됨에 따라 예를 들어, 사진이나 동영상의 촬영, 음악이나 동영상 파일의 재생, 게임, 방송의 수신 등의 복합적인 기능들을 갖춘 멀티미디어 기기(Multimedia player) 형태로 구현되고 있다.
이러한 단말기의 기능 지지 및 증대를 위해, 단말기의 구조적인 부분 및/또는 소프트웨어적인 부분을 개량하는 것이 고려될 수 있다.
최근에는 음성 인식이 가능한 전자 기기를 이용하여, 음성만으로도 다양한 사물들을 제어할 수 있는 기능들이 개발되고 있다. 예를 들어, 음성 인식 스피커는 사용자의 음성에 따라 홈 네트워크 안에 있는 다양한 사물들을 제어할 수 있다.
한편, 이러한 음성 인식 서비스를 제공하는 단말기는 불특정한 시점에서 발화되는 사용자의 음성을 인식하기 위하여, 항상 음성 인식 서비스가 활성화되어야하고, 이에 따라 소모 전력이 많아지는 문제점이 있었다.
본 발명은 음성 인식 기능에 따른 대기 상태에서의 소모 전력을 감소시키는 것을 일 목적으로 한다.
또한, 본 발명은 음성 인식 시, 음성 인식 모드의 시작과 끝을 감지하여, 음성 인식으로 인한 소모 전력을 감소시키는 것을 또 다른 목적으로 한다.
본 발명에 따른 이동 단말기는 음성 정보의 수신이 제한된 비활성화 상태에 있는 마이크와 흑백 이미지 센서를 기반으로 물체를 감지하는 저전력 이미지 센서 및 상기 저전력 이미지 센서를 통하여 얼굴 이미지가 감지되면, 음성 인식 기능을 실행하도록 상기 마이크를 비활성화 상태에서 음성 정보의 수신이 가능한 활성화 상태로 전환하는 제어부를 포함하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 저전력 이미지 센서는, 상기 음성 인식 기능이 실행된 후에도 상기 얼굴 이미지를 계속하여 감지하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 제어부는 상기 음성 인식 기능의 실행 중 상기 저전력 이미지 센서를 통하여 얼굴 이미지가 감지되지 않는 경우, 상기 마이크에서 소모되는 소모 전류를 감소하도록 상기 마이크를 활성화 상태에서 비활성화 상태로 전환하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 제어부는 상기 음성 인식 기능이 종료되면, 음성 인식이 종료되었음을 알리는 알림 정보를 출력하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 제어부는 기 설정된 알고리즘에 근거하여, 상기 얼굴 이미지에 포함된 입 모양을 추출하고, 상기 추출된 입 모양에 근거하여, 음성 인식 기능의 종료 여부를 판단하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 제어부는 상기 추출된 입 모양이 기 설정된 조건에 만족되면, 상기 음성 인식 기능을 종료하도록 상기 마이크를 활성화 상태에서 비활성화 상태로 전환하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 제어부는 상기 추출된 입 모양이 기 설정된 크기 이하로 검출되는 경우, 음성 인식 기능을 종료하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 제어부는 상기 추출된 입 모양에 근거하여, 입 움직임을 판단하고, 상기 판단 결과, 상기 입 움직임이 없는 경우, 사용자의 음성 인식 기능을 종료하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 제어부는 상기 추출된 입 모양이 기 설정된 조건을 만족하면, 사용자가 음성 인식 기능의 종료를 인지하도록 알림 정보를 출력하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 마이크의 활성화 상태에는, 특정 음량 이상의 소리의 존재 여부를 감지하는 제1활성화 상태, 특정 단어의 존재 여부를 검출하는 제2활성화 상태 및 음성 인식 알고리즘을 통하여, 음성을 분석하는 제3활성화 상태로 구별되고, 상기 제어부는 상기 마이크가 제3활성화 상태에서 상기 얼굴 이미지에 포함된 입 모양이 기 설정된 조건에 해당하는 경우, 제1활성화 상태로 전환하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 제어부는 상기 마이크가 제1활성화 상태에서, 기 설정된 시간 동안 특정 음량 이상의 소리가 감지되지 않는 경우, 음성 인식 기능을 종료하도록 상기 마이크를 비활성화 하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 제어부는 상기 마이크가 제1활성화 상태에서, 특정 음량 이상의 소리가 감지되면, 상기 마이크를 제3활성화 상태로 전환하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 제어부는 상기 음성 인식 기능의 실행 후, 상기 마이크를 통하여 수신된 음성 정보에 근거하여, 특정 동작을 수행하는 것을 특징으로 한다.
본 발명과 관련된 이동 단말기의 제어 방법은 흑백 이미지 센서를 기반으로 물체를 감지하는 저전력 이미지 센서를 통하여, 얼굴 이미지를 감지하는 단계와 상기 얼굴 이미지가 감지되면, 음성 인식 기능이 실행되도록 음성 정보의 수신이 제한된 비활성화 상태에 있는 마이크를 음성 정보의 수신이 가능한 활성화 상태를 전환하는 단계 및 상기 음성 인식 기능의 실행 후, 상기 마이크를 통하여 수신된 음성 정보에 근거하여, 특정 동작을 수행하는 단계를 포함하고, 상기 특정 동작을 수행하는 단계에서는, 상기 음성 인식 기능의 실행 후, 상기 저전력 이미지 센서를 통하여 얼굴 이미지를 계속하여 감지하는 단계 상기 얼굴 이미지가 기 설정된 조건을 만족하는지 판단하는 단계 및 상기 판단 결과에 따라, 음성 인식 기능을 종료하는 단계를 더 포함하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 기 설정된 조건은 사용자와 이동 단말기 간의 거리와 관련된 조건이거나, 얼굴 이미지에 포함된 입 움직임과 관련된 조건인 것을 특징으로 한다.
일 실시 예에 있어서, 상기 음성 인식 기능을 종료하는 단계는, 상기 사용자의 얼굴 이미지가 기 설정된 조건을 만족하면, 음성 인식 기능을 종료하고, 상기 사용자의 얼굴 이미지가 기 설정된 조건을 만족하지 않으면, 음성 인식 기능을 종료하지 않는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 마이크의 활성화 상태에는, 특정 음량 이상의 소리의 존재 여부를 감지하는 제1활성화 상태, 특정 단어의 존재 여부를 검출하는 제2활성화 상태 및 음성 인식 알고리즘을 통하여, 음성을 분석하는 제3활성화 상태로 구별되고, 상기 음성 인식 기능을 종료하는 단계에서는, 상기 마이크가 제3활성화 상태에서 상기 얼굴 이미지에 포함된 입 모양이 기 설정된 조건에 해당하는 경우, 제1활성화 상태로 전환하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 음성 인식 기능을 종료하는 단계에서는 상기 마이크가 제1활성화 상태로 전환된 후, 기 설정된 내에 특정 음량 이상의 소리가 감지되지 않는 경우, 상기 마이크를 비활성화 상태로 전환하는 것을 특징으로 한다.
일 실시 예에 있어서, 상기 음성 인식 기능을 종료하는 단계에서는 상기 마이크가 제1활성화 상태로 전환된 후, 기 설정된 시간 내에 특정 음량 이상의 소리가 감지되는 경우, 상기 마이크를 제3활성화 상태로 전환하는 것을 특징으로 한다.
상기 살펴본 바와 같은 본 발명에 따른 이동 단말기에 의하면, 저전력 이미지 센서를 이용하여, 음성 인식 기능의 실행 여부를 판단하여, 필요한 상황에만 음성 인식 기능을 활성화함으로써, 음성 인식 기능이 항상 활성화됨으로 인한 불필요한 대기 전력의 소모를 감소시킬 수 있다.
또한 본 발명은 저전력 이미지 센서를 이용하여, 음성 인식 기능의 시작 시점 및 종료 시점을 판단하고, 음성 인식 기능의 시작 및 종료 시점에 따라 음성 인식 기능을 시작 및 종료함으로써, 음성 인식 기능에서 소모되는 소모 전력을 감소시킬 수 있다.
도 1a는 본 발명과 관련된 이동 단말기를 설명하기 위한 블록도이다.
도 1b및 1c는 본 발명과 관련된 이동 단말기의 일 예를 서로 다른 방향에서 바라본 개념도들이다.
도 2는 본 발명과 관련된 이동 단말기에 구비된 저전력 이미지 센서를 설명하기 위한 블록도이다.
도 3은 종래의 음성 인식 기능의 수행과 관련된 마이크의 상태를 나타낸 블록도이다.
도 4는 본 발명에 따른 이동 단말기에 있어서, 음성 인식 기능의 실행 방법을 나타낸 흐름도이다.

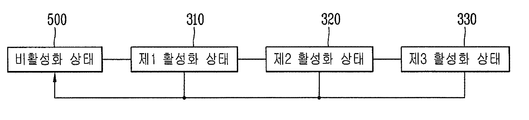

도 5는 본 발명에 따른 음성 인식 기능의 수행과 관련된 마이크의 상태를 나타낸 블록도이다.
도 6은 도 4의 제어 방법을 모식적으로 나타낸 개념도이다.
도 7은 본 발명에 따른 음성 인식 기능의 종료 방법의 일 실시 예를 나타낸 개념도이다.
도 8은 본 발명에 따른 음성 인식 기능의 종료 방법의 또 다른 실시 예를 나타낸 흐름도이고, 도 9내지 도 10b는 도 8의 제어 방법을 모식적으로 나타낸 개념도이다.
도 11a 및 도 11b는 본 발명에 따른 이동 단말기에서, 음성 인식 기능과 관련된 알림 정보를 출력하는 모습을 나타낸 개념도들이다.
이하, 첨부된 도면을 참조하여 본 명세서에 개시된 실시 예를 상세히 설명하되, 도면 부호에 관계없이 동일하거나 유사한 구성요소는 동일한 참조 번호를 부여하고 이에 대한 중복되는 설명은 생략하기로 한다. 이하의 설명에서 사용되는 구성요소에 대한 접미사 "모듈" 및 "부"는 명세서 작성의 용이함만이 고려되어 부여되거나 혼용되는 것으로서, 그 자체로 서로 구별되는 의미 또는 역할을 갖는 것은 아니다. 또한, 본 명세서에 개시된 실시 예를 설명함에 있어서 관련된 공지 기술에 대한 구체적인 설명이 본 명세서에 개시된 실시 예의 요지를 흐릴 수 있다고 판단되는 경우 그 상세한 설명을 생략한다. 또한, 첨부된 도면은 본 명세서에 개시된 실시 예를 쉽게 이해할 수 있도록 하기 위한 것일 뿐, 첨부된 도면에 의해 본 명세서에 개시된 기술적 사상이 제한되지 않으며, 본 발명의 사상 및 기술 범위에 포함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다.
제1, 제2 등과 같이 서수를 포함하는 용어는 다양한 구성요소들을 설명하는데 사용될 수 있지만, 상기 구성요소들은 상기 용어들에 의해 한정되지는 않는다. 상기 용어들은 하나의 구성요소를 다른 구성요소로부터 구별하는 목적으로만 사용된다.
어떤 구성요소가 다른 구성요소에 "연결되어" 있다거나 "접속되어" 있다고 언급된 때에는, 그 다른 구성요소에 직접적으로 연결되어 있거나 또는 접속되어 있을 수도 있지만, 중간에 다른 구성요소가 존재할 수도 있다고 이해되어야 할 것이다. 반면에, 어떤 구성요소가 다른 구성요소에 "직접 연결되어" 있다거나 "직접 접속되어" 있다고 언급된 때에는, 중간에 다른 구성요소가 존재하지 않는 것으로 이해되어야 할 것이다.
단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다.
본 출원에서, "포함한다" 또는 "가지다" 등의 용어는 명세서상에 기재된 특징, 숫자, 단계, 동작, 구성요소, 부품 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 동작, 구성요소, 부품 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.
본 명세서에서 설명되는 이동 단말기에는 휴대폰, 스마트 폰(smart phone), 노트북 컴퓨터(laptop computer), 디지털방송용 단말기, PDA(personal digital assistants), PMP(portable multimedia player), 네비게이션, 슬레이트 PC(slate PC), 태블릿 PC(tablet PC), 울트라북(ultrabook), 웨어러블 디바이스(wearable device, 예를 들어, 워치형 단말기 (smartwatch), 글래스형 단말기 (smart glass), HMD(head mounted display)) 등이 포함될 수 있다.
그러나, 본 명세서에 기재된 실시 예에 따른 구성은 이동 단말기에만 적용 가능한 경우를 제외하면, 디지털 TV, 데스크탑 컴퓨터, 디지털 사이니지 등과 같은 고정 단말기에도 적용될 수도 있음을 본 기술분야의 당업자라면 쉽게 알 수 있을 것이다.
도 1a 내지 도 1c를 참조하면, 도 1a는 본 발명과 관련된 이동 단말기를 설명하기 위한 블록도이고, 도 1b 및 1c는 본 발명과 관련된 이동 단말기의 일 예를 서로 다른 방향에서 바라본 개념도이다.
상기 이동 단말기(100)는 무선 통신부(110), 입력부(120), 감지부(140), 출력부(150), 인터페이스부(160), 메모리(170), 제어부(180) 및 전원 공급부(190) 등을 포함할 수 있다. 도 1a에 도시된 구성요소들은 이동 단말기를 구현하는데 있어서 필수적인 것은 아니어서, 본 명세서 상에서 설명되는 이동 단말기는 위에서 열거된 구성요소들 보다 많거나, 또는 적은 구성요소들을 가질 수 있다.
보다 구체적으로, 상기 구성요소들 중 무선 통신부(110)는, 이동 단말기(100)와 무선 통신 시스템 사이, 이동 단말기(100)와 다른 이동 단말기(100) 사이, 또는 이동 단말기(100)와 외부서버 사이의 무선 통신을 가능하게 하는 하나 이상의 모듈을 포함할 수 있다. 또한, 상기 무선 통신부(110)는, 이동 단말기(100)를 하나 이상의 네트워크에 연결하는 하나 이상의 모듈을 포함할 수 있다.
이러한 무선 통신부(110)는, 방송 수신 모듈(111), 이동통신 모듈(112), 무선 인터넷 모듈(113), 근거리 통신 모듈(114), 위치정보 모듈(115) 중 적어도 하나를 포함할 수 있다.
입력부(120)는, 영상 신호 입력을 위한 카메라(121) 또는 영상 입력부, 오디오 신호 입력을 위한 마이크로폰(microphone, 122), 또는 오디오 입력부, 사용자로부터 정보를 입력받기 위한 사용자 입력부(123, 예를 들어, 터치키(touch key), 푸시키(mechanical key) 등)를 포함할 수 있다. 입력부(120)에서 수집한 음성 데이터나 이미지 데이터는 분석되어 사용자의 제어명령으로 처리될 수 있다.
센싱부(140)는 이동 단말기 내 정보, 이동 단말기를 둘러싼 주변 환경 정보 및 사용자 정보 중 적어도 하나를 센싱하기 위한 하나 이상의 센서를 포함할 수 있다. 예를 들어, 센싱부(140)는 근접센서(141, proximity sensor), 조도 센서(142, illumination sensor), 터치 센서(touch sensor), 가속도 센서(acceleration sensor), 자기 센서(magnetic sensor), 중력 센서(G-sensor), 자이로스코프 센서(gyroscope sensor), 모션 센서(motion sensor), RGB 센서, 적외선 센서(IR 센서: infrared sensor), 지문인식 센서(finger scan sensor), 초음파 센서(ultrasonic sensor), 광 센서(optical sensor, 예를 들어, 카메라(121 참조)), 마이크로폰(microphone, 122 참조), 배터리 게이지(battery gauge), 환경 센서(예를 들어, 기압계, 습도계, 온도계, 방사능 감지 센서, 열 감지 센서, 가스 감지 센서 등), 화학 센서(예를 들어, 전자 코, 헬스케어 센서, 생체 인식 센서 등) 중 적어도 하나를 포함할 수 있다. 한편, 본 명세서에 개시된 이동 단말기는, 이러한 센서들 중 적어도 둘 이상의 센서에서 센싱되는 정보들을 조합하여 활용할 수 있다.
출력부(150)는 시각, 청각 또는 촉각 등과 관련된 출력을 발생시키기 위한 것으로, 디스플레이부(151), 음향 출력부(152), 햅팁 모듈(153), 광 출력부(154) 중 적어도 하나를 포함할 수 있다. 디스플레이부(151)는 터치 센서와 상호 레이어 구조를 이루거나 일체형으로 형성됨으로써, 터치 스크린을 구현할 수 있다. 이러한 터치 스크린은, 이동 단말기(100)와 사용자 사이의 입력 인터페이스를 제공하는 사용자 입력부(123)로써 기능함과 동시에, 이동 단말기(100)와 사용자 사이의 출력 인터페이스를 제공할 수 있다.
인터페이스부(160)는 이동 단말기(100)에 연결되는 다양한 종류의 외부 기기와의 통로 역할을 수행한다. 이러한 인터페이스부(160)는, 유/무선 헤드셋 포트(port), 외부 충전기 포트(port), 유/무선 데이터 포트(port), 메모리 카드(memory card) 포트, 식별 모듈이 구비된 장치를 연결하는 포트(port), 오디오 I/O(Input/Output) 포트(port), 비디오 I/O(Input/Output) 포트(port), 이어폰 포트(port) 중 적어도 하나를 포함할 수 있다. 이동 단말기(100)에서는, 상기 인터페이스부(160)에 외부 기기가 연결되는 것에 대응하여, 연결된 외부 기기와 관련된 적절할 제어를 수행할 수 있다.
또한, 메모리(170)는 이동 단말기(100)의 다양한 기능을 지원하는 데이터를 저장한다. 메모리(170)는 이동 단말기(100)에서 구동되는 다수의 응용 프로그램(application program 또는 애플리케이션(application)), 이동 단말기(100)의 동작을 위한 데이터들, 명령어들을 저장할 수 있다. 이러한 응용 프로그램 중 적어도 일부는, 무선 통신을 통해 외부 서버로부터 다운로드 될 수 있다. 또한 이러한 응용 프로그램 중 적어도 일부는, 이동 단말기(100)의 기본적인 기능(예를 들어, 전화 착신, 발신 기능, 메시지 수신, 발신 기능)을 위하여 출고 당시부터 이동 단말기(100)상에 존재할 수 있다. 한편, 응용 프로그램은, 메모리(170)에 저장되고, 이동 단말기(100) 상에 설치되어, 제어부(180)에 의하여 상기 이동 단말기의 동작(또는 기능)을 수행하도록 구동될 수 있다.
제어부(180)는 상기 응용 프로그램과 관련된 동작 외에도, 통상적으로 이동 단말기(100)의 전반적인 동작을 제어한다. 제어부(180)는 위에서 살펴본 구성요소들을 통해 입력 또는 출력되는 신호, 데이터, 정보 등을 처리하거나 메모리(170)에 저장된 응용 프로그램을 구동함으로써, 사용자에게 적절한 정보 또는 기능을 제공 또는 처리할 수 있다.
또한, 제어부(180)는 메모리(170)에 저장된 응용 프로그램을 구동하기 위하여, 도 1a와 함께 살펴본 구성요소들 중 적어도 일부를 제어할 수 있다. 나아가, 제어부(180)는 상기 응용 프로그램의 구동을 위하여, 이동 단말기(100)에 포함된 구성요소들 중 적어도 둘 이상을 서로 조합하여 동작시킬 수 있다.
전원공급부(190)는 제어부(180)의 제어 하에서, 외부의 전원, 내부의 전원을 인가 받아 이동 단말기(100)에 포함된 각 구성요소들에 전원을 공급한다. 이러한 전원공급부(190)는 배터리를 포함하며, 상기 배터리는 내장형 배터리 또는 교체가능한 형태의 배터리가 될 수 있다.
상기 각 구성요소들 중 적어도 일부는, 이하에서 설명되는 다양한 실시 예들에 따른 이동 단말기의 동작, 제어, 또는 제어방법을 구현하기 위하여 서로 협력하여 동작할 수 있다. 또한, 상기 이동 단말기의 동작, 제어, 또는 제어방법은 상기 메모리(170)에 저장된 적어도 하나의 응용 프로그램의 구동에 의하여 이동 단말기 상에서 구현될 수 있다.
이하에서는, 위에서 살펴본 이동 단말기(100)를 통하여 구현되는 다양한 실시 예들을 살펴보기에 앞서, 위에서 열거된 구성요소들에 대하여 도 1a를 참조하여 보다 구체적으로 살펴본다.
먼저, 무선 통신부(110)에 대하여 살펴보면, 무선 통신부(110)의 방송 수신 모듈(111)은 방송 채널을 통하여 외부의 방송 관리 서버로부터 방송 신호 및/또는 방송 관련된 정보를 수신한다. 상기 방송 채널은 위성 채널, 지상파 채널을 포함할 수 있다. 적어도 두 개의 방송 채널들에 대한 동시 방송 수신 또는 방송 채널 스위칭을 위해 둘 이상의 상기 방송 수신 모듈이 상기 이동단말기(100)에 제공될 수 있다.
이동통신 모듈(112)은, 이동통신을 위한 기술표준들 또는 통신방식(예를 들어, GSM(Global System for Mobile communication), CDMA(Code Division Multi Access), CDMA2000(Code Division Multi Access 2000), EV-DO(Enhanced Voice-Data Optimized or Enhanced Voice-Data Only), WCDMA(Wideband CDMA), HSDPA(High Speed Downlink Packet Access), HSUPA(High Speed Uplink Packet Access), LTE(Long Term Evolution), LTE-A(Long Term Evolution-Advanced) 등)에 따라 구축된 이동 통신망 상에서 기지국, 외부의 단말, 서버 중 적어도 하나와 무선 신호를 송수신한다.
상기 무선 신호는, 음성 호 신호, 화상 통화 호 신호 또는 문자/멀티미디어 메시지 송수신에 따른 다양한 형태의 데이터를 포함할 수 있다.
무선 인터넷 모듈(113)은 무선 인터넷 접속을 위한 모듈을 말하는 것으로, 이동 단말기(100)에 내장되거나 외장될 수 있다. 무선 인터넷 모듈(113)은 무선 인터넷 기술들에 따른 통신망에서 무선 신호를 송수신하도록 이루어진다.
무선 인터넷 기술로는, 예를 들어 WLAN(Wireless LAN), Wi-Fi(Wireless-Fidelity), Wi-Fi(Wireless Fidelity) Direct, DLNA(Digital Living Network Alliance), WiBro(Wireless Broadband), WiMAX(World Interoperability for Microwave Access), HSDPA(High Speed Downlink Packet Access), HSUPA(High Speed Uplink Packet Access), LTE(Long Term Evolution), LTE-A(Long Term Evolution-Advanced) 등이 있으며, 상기 무선 인터넷 모듈(113)은 상기에서 나열되지 않은 인터넷 기술까지 포함한 범위에서 적어도 하나의 무선 인터넷 기술에 따라 데이터를 송수신하게 된다.
WiBro, HSDPA, HSUPA, GSM, CDMA, WCDMA, LTE, LTE-A 등에 의한 무선인터넷 접속은 이동통신망을 통해 이루어진다는 관점에서 본다면, 상기 이동통신망을 통해 무선인터넷 접속을 수행하는 상기 무선 인터넷 모듈(113)은 상기 이동통신 모듈(112)의 일종으로 이해될 수도 있다.
근거리 통신 모듈(114)은 근거리 통신(Short range communication)을 위한 것으로서, 블루투스(Bluetooth™), RFID(Radio Frequency Identification), 적외선 통신(Infrared Data Association; IrDA), UWB(Ultra Wideband), ZigBee, NFC(Near Field Communication), Wi-Fi(Wireless-Fidelity), Wi-Fi Direct, Wireless USB(Wireless Universal Serial Bus) 기술 중 적어도 하나를 이용하여, 근거리 통신을 지원할 수 있다. 이러한, 근거리 통신 모듈(114)은, 근거리 무선 통신망(Wireless Area Networks)을 통해 이동 단말기(100)와 무선 통신 시스템 사이, 이동 단말기(100)와 다른 이동 단말기(100) 사이, 또는 이동 단말기(100)와 다른 이동 단말기(100, 또는 외부서버)가 위치한 네트워크 사이의 무선 통신을 지원할 수 있다. 상기 근거리 무선 통신망은 근거리 무선 개인 통신망(Wireless Personal Area Networks)일 수 있다.
여기에서, 다른 이동 단말기(100)는 본 발명에 따른 이동 단말기(100)와 데이터를 상호 교환하는 것이 가능한(또는 연동 가능한) 웨어러블 디바이스(wearable device, 예를 들어, 스마트워치(smartwatch), 스마트 글래스(smart glass), HMD(head mounted display))가 될 수 있다. 근거리 통신 모듈(114)은, 이동 단말기(100) 주변에, 상기 이동 단말기(100)와 통신 가능한 웨어러블 디바이스를 감지(또는 인식)할 수 있다. 나아가, 제어부(180)는 상기 감지된 웨어러블 디바이스가 본 발명에 따른 이동 단말기(100)와 통신하도록 인증된 디바이스인 경우, 이동 단말기(100)에서 처리되는 데이터의 적어도 일부를, 상기 근거리 통신 모듈(114)을 통해 웨어러블 디바이스로 전송할 수 있다. 따라서, 웨어러블 디바이스의 사용자는, 이동 단말기(100)에서 처리되는 데이터를, 웨어러블 디바이스를 통해 이용할 수 있다. 예를 들어, 이에 따르면 사용자는, 이동 단말기(100)에 전화가 수신된 경우, 웨어러블 디바이스를 통해 전화 통화를 수행하거나, 이동 단말기(100)에 메시지가 수신된 경우, 웨어러블 디바이스를 통해 상기 수신된 메시지를 확인하는 것이 가능하다.
위치정보 모듈(115)은 이동 단말기의 위치(또는 현재 위치)를 획득하기 위한 모듈로서, 그의 대표적인 예로는 GPS(Global Positioning System) 모듈 또는 WiFi(Wireless Fidelity) 모듈이 있다. 예를 들어, 이동 단말기는 GPS모듈을 활용하면, GPS 위성에서 보내는 신호를 이용하여 이동 단말기의 위치를 획득할 수 있다. 다른 예로서, 이동 단말기는 Wi-Fi모듈을 활용하면, Wi-Fi모듈과 무선신호를 송신 또는 수신하는 무선 AP(Wireless Access Point)의 정보에 기반하여, 이동 단말기의 위치를 획득할 수 있다. 필요에 따라서, 위치정보모듈(115)은 치환 또는 부가적으로 이동 단말기의 위치에 관한 데이터를 얻기 위해 무선 통신부(110)의 다른 모듈 중 어느 기능을 수행할 수 있다. 위치정보모듈(115)은 이동 단말기의 위치(또는 현재 위치)를 획득하기 위해 이용되는 모듈로, 이동 단말기의 위치를 직접적으로 계산하거나 획득하는 모듈로 한정되지는 않는다.
다음으로, 입력부(120)는 영상 정보(또는 신호), 오디오 정보(또는 신호), 데이터, 또는 사용자로부터 입력되는 정보의 입력을 위한 것으로서, 영상 정보의 입력을 위하여, 이동 단말기(100) 는 하나 또는 복수의 카메라(121)를 구비할 수 있다. 카메라(121)는 화상 통화모드 또는 촬영 모드에서 이미지 센서에 의해 얻어지는 정지영상 또는 동영상 등의 화상 프레임을 처리한다. 처리된 화상 프레임은 디스플레이부(151)에 표시되거나 메모리(170)에 저장될 수 있다. 한편, 이동 단말기(100)에 구비되는 복수의 카메라(121)는 매트릭스 구조를 이루도록 배치될 수 있으며, 이와 같이 매트릭스 구조를 이루는 카메라(121)를 통하여, 이동 단말기(100)에는 다양한 각도 또는 초점을 갖는 복수의 영상정보가 입력될 수 있다. 또한, 복수의 카메라(121)는 입체영상을 구현하기 위한 좌 영상 및 우 영상을 획득하도록, 스트레오 구조로 배치될 수 있다.
마이크로폰(122)은 외부의 음향 신호를 전기적인 음성 데이터로 처리한다. 처리된 음성 데이터는 이동 단말기(100)에서 수행 중인 기능(또는 실행 중인 응용 프로그램)에 따라 다양하게 활용될 수 있다. 한편, 마이크로폰(122)에는 외부의 음향 신호를 입력 받는 과정에서 발생되는 잡음(noise)을 제거하기 위한 다양한 잡음 제거 알고리즘이 구현될 수 있다.
사용자 입력부(123)는 사용자로부터 정보를 입력받기 위한 것으로서, 사용자 입력부(123)를 통해 정보가 입력되면, 제어부(180)는 입력된 정보에 대응되도록 이동 단말기(100)의 동작을 제어할 수 있다. 이러한, 사용자 입력부(123)는 기계식 (mechanical) 입력수단(또는, 메커니컬 키, 예를 들어, 이동 단말기(100)의 전·후면 또는 측면에 위치하는 버튼, 돔 스위치 (dome switch), 조그 휠, 조그 스위치 등) 및 터치식 입력수단을 포함할 수 있다. 일 예로서, 터치식 입력수단은, 소프트웨어적인 처리를 통해 터치스크린에 표시되는 가상 키(virtual key), 소프트 키(soft key) 또는 비주얼 키(visual key)로 이루어지거나, 상기 터치스크린 이외의 부분에 배치되는 터치 키(touch key)로 이루어질 수 있 한편, 상기 가상키 또는 비주얼 키는, 다양한 형태를 가지면서 터치스크린 상에 표시되는 것이 가능하며, 예를 들어, 그래픽(graphic), 텍스트(text), 아이콘(icon), 비디오(video) 또는 이들의 조합으로 이루어질 수 있다.
한편, 센싱부(140)는 이동 단말기 내 정보, 이동 단말기를 둘러싼 주변 환경 정보 및 사용자 정보 중 적어도 하나를 센싱하고, 이에 대응하는 센싱 신호를 발생시킨다. 제어부(180)는 이러한 센싱 신호에 기초하여, 이동 단말기(100)의 구동 또는 동작을 제어하거나, 이동 단말기(100)에 설치된 응용 프로그램과 관련된 데이터 처리, 기능 또는 동작을 수행 할 수 있다. 센싱부(140)에 포함될 수 있는 다양한 센서 중 대표적인 센서들의 대하여, 보다 구체적으로 살펴본다.
먼저, 근접 센서(141)는 소정의 검출면에 접근하는 물체, 혹은 근방에 존재하는 물체의 유무를 전자계의 힘 또는 적외선 등을 이용하여 기계적 접촉이 없이 검출하는 센서를 말한다. 이러한 근접 센서(141)는 위에서 살펴본 터치 스크린에 의해 감싸지는 이동 단말기의 내부 영역 또는 상기 터치 스크린의 근처에 근접 센서(141)가 배치될 수 있다.
근접 센서(141)의 예로는 투과형 광전 센서, 직접 반사형 광전 센서, 미러 반사형 광전 센서, 고주파 발진형 근접 센서, 정전 용량형 근접 센서, 자기형 근접 센서, 적외선 근접 센서 등이 있다. 터치 스크린이 정전식인 경우에, 근접 센서(141)는 전도성을 갖는 물체의 근접에 따른 전계의 변화로 상기 물체의 근접을 검출하도록 구성될 수 있다. 이 경우 터치 스크린(또는 터치 센서) 자체가 근접 센서로 분류될 수 있다.
한편, 설명의 편의를 위해, 터치 스크린 상에 물체가 접촉되지 않으면서 근접되어 상기 물체가 상기 터치 스크린 상에 위치함이 인식되도록 하는 행위를 "근접 터치(proximity touch)"라고 명명하고, 상기 터치 스크린 상에 물체가 실제로 접촉되는 행위를 "접촉 터치(contact touch)"라고 명명한다. 상기 터치 스크린 상에서 물체가 근접 터치 되는 위치라 함은, 상기 물체가 근접 터치될 때 상기 물체가 상기 터치 스크린에 대해 수직으로 대응되는 위치를 의미한다. 상기 근접 센서(141)는, 근접 터치와, 근접 터치 패턴(예를 들어, 근접 터치 거리, 근접 터치 방향, 근접 터치 속도, 근접 터치 시간, 근접 터치 위치, 근접 터치 이동 상태 등)을 감지할 수 있다. 한편, 제어부(180)는 위와 같이, 근접 센서(141)를 통해 감지된 근접 터치 동작 및 근접 터치 패턴에 상응하는 데이터(또는 정보)를 처리하며, 나아가, 처리된 데이터에 대응하는 시각적인 정보를 터치 스크린상에 출력시킬 수 있다. 나아가, 제어부(180)는, 터치 스크린 상의 동일한 지점에 대한 터치가, 근접 터치인지 또는 접촉 터치인지에 따라, 서로 다른 동작 또는 데이터(또는 정보)가 처리되도록 이동 단말기(100)를 제어할 수 있다.
터치 센서는 저항막 방식, 정전용량 방식, 적외선 방식, 초음파 방식, 자기장 방식 등 여러 가지 터치방식 중 적어도 하나를 이용하여 터치 스크린(또는 디스플레이부(151))에 가해지는 터치(또는 터치입력)을 감지한다.
일 예로서, 터치 센서는, 터치 스크린의 특정 부위에 가해진 압력 또는 특정 부위에 발생하는 정전 용량 등의 변화를 전기적인 입력신호로 변환하도록 구성될 수 있다. 터치 센서는, 터치 스크린 상에 터치를 가하는 터치 대상체가 터치 센서 상에 터치 되는 위치, 면적, 터치 시의 압력, 터치 시의 정전 용량 등을 검출할 수 있도록 구성될 수 있다. 여기에서, 터치 대상체는 상기 터치 센서에 터치를 인가하는 물체로서, 예를 들어, 손가락, 터치펜 또는 스타일러스 펜(Stylus pen), 포인터 등이 될 수 있다.
이와 같이, 터치 센서에 대한 터치 입력이 있는 경우, 그에 대응하는 신호(들)는 터치 제어기로 보내진다. 터치 제어기는 그 신호(들)를 처리한 다음 대응하는 데이터를 제어부(180)로 전송한다. 이로써, 제어부(180)는 디스플레이부(151)의 어느 영역이 터치 되었는지 여부 등을 알 수 있게 된다. 여기에서, 터치 제어기는, 제어부(180)와 별도의 구성요소일 수 있고, 제어부(180) 자체일 수 있다.
한편, 제어부(180)는, 터치 스크린(또는 터치 스크린 이외에 구비된 터치키)을 터치하는, 터치 대상체의 종류에 따라 서로 다른 제어를 수행하거나, 동일한 제어를 수행할 수 있다. 터치 대상체의 종류에 따라 서로 다른 제어를 수행할지 또는 동일한 제어를 수행할 지는, 현재 이동 단말기(100)의 동작상태 또는 실행 중인 응용 프로그램에 따라 결정될 수 있다.
한편, 위에서 살펴본 터치 센서 및 근접 센서는 독립적으로 또는 조합되어, 터치 스크린에 대한 숏(또는 탭) 터치(short touch), 롱 터치(long touch), 멀티 터치(multi touch), 드래그 터치(drag touch), 플리크 터치(flick touch), 핀치-인 터치(pinch-in touch), 핀치-아웃 터치(pinch-out 터치), 스와이프(swype) 터치, 호버링(hovering) 터치 등과 같은, 다양한 방식의 터치를 센싱할 수 있다.
초음파 센서는 초음파를 이용하여, 감지대상의 위치정보를 인식할 수 있다. 한편 제어부(180)는 광 센서와 복수의 초음파 센서로부터 감지되는 정보를 통해, 파동 발생원의 위치를 산출하는 것이 가능하다. 파동 발생원의 위치는, 광이 초음파보다 매우 빠른 성질, 즉, 광이 광 센서에 도달하는 시간이 초음파가 초음파 센서에 도달하는 시간보다 매우 빠름을 이용하여, 산출될 수 있다. 보다 구체적으로 광을 기준 신호로 초음파가 도달하는 시간과의 시간차를 이용하여 파동 발생원의 위치가 산출될 수 있다.
한편, 입력부(120)의 구성으로 살펴본, 카메라(121)는 카메라 센서(예를 들어, CCD, CMOS 등), 포토 센서(또는 이미지 센서) 및 레이저 센서 중 적어도 하나를 포함한다.
카메라(121)와 레이저 센서는 서로 조합되어, 3차원 입체영상에 대한 감지대상의 터치를 감지할 수 있다. 포토 센서는 디스플레이 소자에 적층될 수 있는데, 이러한 포토 센서는 터치 스크린에 근접한 감지대상의 움직임을 스캐닝하도록 이루어진다. 보다 구체적으로, 포토 센서는 행/열에 Photo Diode와 TR(Transistor)를 실장하여 Photo Diode에 인가되는 빛의 양에 따라 변화되는 전기적 신호를 이용하여 포토 센서 위에 올려지는 내용물을 스캔한다. 즉, 포토 센서는 빛의 변화량에 따른 감지대상의 좌표 계산을 수행하며, 이를 통하여 감지대상의 위치정보가 획득될 수 있다.
디스플레이부(151)는 이동 단말기(100)에서 처리되는 정보를 표시(출력)한다. 예를 들어, 디스플레이부(151)는 이동 단말기(100)에서 구동되는 응용 프로그램의 실행화면 정보, 또는 이러한 실행화면 정보에 따른 UI(User Interface), GUI(Graphic User Interface) 정보를 표시할 수 있다.
또한, 상기 디스플레이부(151)는 입체영상을 표시하는 입체 디스플레이부로서 구성될 수 있다.
상기 입체 디스플레이부에는 스테레오스코픽 방식(안경 방식), 오토 스테레오스코픽 방식(무안경 방식), 프로젝션 방식(홀로그래픽 방식) 등의 3차원 디스플레이 방식이 적용될 수 있다.
음향 출력부(152)는 호신호 수신, 통화모드 또는 녹음 모드, 음성인식 모드, 방송수신 모드 등에서 무선 통신부(110)로부터 수신되거나 메모리(170)에 저장된 오디오 데이터를 출력할 수 있다. 음향 출력부(152)는 이동 단말기(100)에서 수행되는 기능(예를 들어, 호신호 수신음, 메시지 수신음 등)과 관련된 음향 신호를 출력하기도 한다. 이러한 음향 출력부(152)에는 리시버(receiver), 스피커(speaker), 버저(buzzer) 등이 포함될 수 있다.
햅틱 모듈(haptic module)(153)은 사용자가 느낄 수 있는 다양한 촉각 효과를 발생시킨다. 햅틱 모듈(153)이 발생시키는 촉각 효과의 대표적인 예로는 진동이 될 수 있다. 햅틱 모듈(153)에서 발생하는 진동의 세기와 패턴 등은 사용자의 선택 또는 제어부의 설정에 의해 제어될 수 있다. 예를 들어, 상기 햅틱 모듈(153)은 서로 다른 진동을 합성하여 출력하거나 순차적으로 출력할 수도 있다.
햅틱 모듈(153)은, 진동 외에도, 접촉 피부면에 대해 수직 운동하는 핀 배열, 분사구나 흡입구를 통한 공기의 분사력이나 흡입력, 피부 표면에 대한 스침, 전극(electrode)의 접촉, 정전기력 등의 자극에 의한 효과와, 흡열이나 발열 가능한 소자를 이용한 냉온감 재현에 의한 효과 등 다양한 촉각 효과를 발생시킬 수 있다.
햅틱 모듈(153)은 직접적인 접촉을 통해 촉각 효과를 전달할 수 있을 뿐만 아니라, 사용자가 손가락이나 팔 등의 근 감각을 통해 촉각 효과를 느낄 수 있도록 구현할 수도 있다. 햅틱 모듈(153)은 이동 단말기(100)의 구성 태양에 따라 2개 이상이 구비될 수 있다.
광출력부(154)는 이동 단말기(100)의 광원의 빛을 이용하여 이벤트 발생을 알리기 위한 신호를 출력한다. 이동 단말기(100)에서 발생 되는 이벤트의 예로는 메시지 수신, 호 신호 수신, 부재중 전화, 알람, 일정 알림, 이메일 수신, 애플리케이션을 통한 정보 수신 등이 될 수 있다.
광출력부(154)가 출력하는 신호는 이동 단말기가 전면이나 후면으로 단색이나 복수색의 빛을 발광함에 따라 구현된다. 상기 신호 출력은 이동 단말기가 사용자의 이벤트 확인을 감지함에 의하여 종료될 수 있다.
인터페이스부(160)는 이동 단말기(100)에 연결되는 모든 외부 기기와의 통로 역할을 한다. 인터페이스부(160)는 외부 기기로부터 데이터를 전송받거나, 전원을 공급받아 이동 단말기(100) 내부의 각 구성요소에 전달하거나, 이동 단말기(100) 내부의 데이터가 외부 기기로 전송되도록 한다. 예를 들어, 유/무선 헤드셋 포트(port), 외부 충전기 포트(port), 유/무선 데이터 포트(port), 메모리 카드(memory card) 포트(port), 식별 모듈이 구비된 장치를 연결하는 포트(port), 오디오 I/O(Input/Output) 포트(port), 비디오 I/O(Input/Output) 포트(port), 이어폰 포트(port) 등이 인터페이스부(160)에 포함될 수 있다.
한편, 식별 모듈은 이동 단말기(100)의 사용 권한을 인증하기 위한 각종 정보를 저장한 칩으로서, 사용자 인증 모듈(user identify module; UIM), 가입자 인증 모듈(subscriber identity module; SIM), 범용 사용자 인증 모듈(universal subscriber identity module; USIM) 등을 포함할 수 있다. 식별 모듈이 구비된 장치(이하 '식별 장치')는, 스마트 카드(smart card) 형식으로 제작될 수 있다. 따라서 식별 장치는 상기 인터페이스부(160)를 통하여 단말기(100)와 연결될 수 있다.
또한, 상기 인터페이스부(160)는 이동 단말기(100)가 외부 크래들(cradle)과 연결될 때 상기 크래들로부터의 전원이 상기 이동 단말기(100)에 공급되는 통로가 되거나, 사용자에 의해 상기 크래들에서 입력되는 각종 명령 신호가 상기 이동 단말기(100)로 전달되는 통로가 될 수 있다. 상기 크래들로부터 입력되는 각종 명령 신호 또는 상기 전원은 상기 이동 단말기(100)가 상기 크래들에 정확히 장착되었음을 인지하기 위한 신호로 동작될 수 있다.
메모리(170)는 제어부(180)의 동작을 위한 프로그램을 저장할 수 있고, 입/출력되는 데이터들(예를 들어, 폰북, 메시지, 정지영상, 동영상 등)을 임시 저장할 수도 있다. 상기 메모리(170)는 상기 터치 스크린 상의 터치 입력시 출력되는 다양한 패턴의 진동 및 음향에 관한 데이터를 저장할 수 있다.
메모리(170)는 플래시 메모리 타입(flash memory type), 하드디스크 타입(hard disk type), SSD 타입(Solid State Disk type), SDD 타입(Silicon Disk Drive type), 멀티미디어 카드 마이크로 타입(multimedia card micro type), 카드 타입의 메모리(예를 들어 SD 또는 XD 메모리 등), 램(random access memory; RAM), SRAM(static random access memory), 롬(read-only memory; ROM), EEPROM(electrically erasable programmable read-only memory), PROM(programmable read-only memory), 자기 메모리, 자기 디스크 및 광디스크 중 적어도 하나의 타입의 저장매체를 포함할 수 있다. 이동 단말기(100)는 인터넷(internet)상에서 상기 메모리(170)의 저장 기능을 수행하는 웹 스토리지(web storage)와 관련되어 동작될 수도 있다.
한편, 앞서 살펴본 것과 같이, 제어부(180)는 응용 프로그램과 관련된 동작과, 통상적으로 이동 단말기(100)의 전반적인 동작을 제어한다. 예를 들어, 제어부(180)는 상기 이동 단말기의 상태가 설정된 조건을 만족하면, 애플리케이션들에 대한 사용자의 제어 명령의 입력을 제한하는 잠금 상태를 실행하거나, 해제할 수 있다.
또한, 제어부(180)는 음성 통화, 데이터 통신, 화상 통화 등과 관련된 제어 및 처리를 수행하거나, 터치 스크린 상에서 행해지는 필기 입력 또는 그림 그리기 입력을 각각 문자 및 이미지로 인식할 수 있는 패턴 인식 처리를 행할 수 있다. 나아가 제어부(180)는 이하에서 설명되는 다양한 실시 예들을 본 발명에 따른 이동 단말기(100) 상에서 구현하기 위하여, 위에서 살펴본 구성요소들을 중 어느 하나 또는 복수를 조합하여 제어할 수 있다.
전원 공급부(190)는 제어부(180)의 제어에 의해 외부의 전원, 내부의 전원을 인가 받아 각 구성요소들의 동작에 필요한 전원을 공급한다. 전원공급부(190)는 배터리를 포함하며, 배터리는 충전 가능하도록 이루어지는 내장형 배터리가 될 수 있으며, 충전 등을 위하여 단말기 바디에 착탈 가능하게 결합될 수 있다.
또한, 전원공급부(190)는 연결포트를 구비할 수 있으며, 연결포트는 배터리의 충전을 위하여 전원을 공급하는 외부 충전기가 전기적으로 연결되는 인터페이스(160)의 일 예로서 구성될 수 있다.
다른 예로서, 전원공급부(190)는 상기 연결포트를 이용하지 않고 무선방식으로 배터리를 충전하도록 이루어질 수 있다. 이 경우에, 전원공급부(190)는 외부의 무선 전력 전송장치로부터 자기 유도 현상에 기초한 유도 결합(Inductive Coupling) 방식이나 전자기적 공진 현상에 기초한 공진 결합(Magnetic Resonance Coupling) 방식 중 하나 이상을 이용하여 전력을 전달받을 수 있다.
한편, 이하에서 다양한 실시 예는 예를 들어, 소프트웨어, 하드웨어 또는 이들의 조합된 것을 이용하여 컴퓨터 또는 이와 유사한 장치로 읽을 수 있는 기록매체 내에서 구현될 수 있다.
도 1 b 및 1c를 참조하면, 개시된 이동 단말기(100)는 바 형태의 단말기 바디를 구비하고 있다. 다만, 본 발명은 여기에 한정되지 않고 와치 타입, 클립 타입, 글래스 타입 또는 2 이상의 바디들이 상대 이동 가능하게 결합되는 폴더 타입, 플립 타입, 슬라이드 타입, 스윙 타입, 스위블 타입 등 다양한 구조에 적용될 수 있다. 이동 단말기의 특정 유형에 관련될 것이나, 이동 단말기의 특정유형에 관한 설명은 다른 타입의 이동 단말기에 일반적으로 적용될 수 있다.
여기에서, 단말기 바디는 이동 단말기(100)를 적어도 하나의 집합체로 보아 이를 지칭하는 개념으로 이해될 수 있다.
이동 단말기(100)는 외관을 이루는 케이스(예를 들면, 프레임, 하우징, 커버 등)를 포함한다. 도시된 바와 같이, 이동 단말기(100)는 프론트 케이스(101)와 리어 케이스(102)를 포함할 수 있다. 프론트 케이스(101)와 리어 케이스(102)의 결합에 의해 형성되는 내부공간에는 각종 전자부품들이 배치된다. 프론트 케이스(101)와 리어 케이스(102) 사이에는 적어도 하나의 미들 케이스가 추가로 배치될 수 있다.
단말기 바디의 전면에는 디스플레이부(151)가 배치되어 정보를 출력할 수 있다. 도시된 바와 같이, 디스플레이부(151)의 윈도우(151a)는 프론트 케이스(101)에 장착되어 프론트 케이스(101)와 함께 단말기 바디의 전면을 형성할 수 있다.
경우에 따라서, 리어 케이스(102)에도 전자부품이 장착될 수 있다. 리어 케이스(102)에 장착 가능한 전자부품은 착탈 가능한 배터리, 식별 모듈, 메모리 카드 등이 있다. 이 경우, 리어 케이스(102)에는 장착된 전자부품을 덮기 위한 후면커버(103)가 착탈 가능하게 결합될 수 있다. 따라서, 후면 커버(103)가 리어 케이스(102)로부터 분리되면, 리어 케이스(102)에 장착된 전자부품은 외부로 노출된다.
도시된 바와 같이, 후면커버(103)가 리어 케이스(102)에 결합되면, 리어 케이스(102)의 측면 일부가 노출될 수 있다. 경우에 따라서, 상기 결합시 리어 케이스(102)는 후면커버(103)에 의해 완전히 가려질 수도 있다. 한편, 후면커버(103)에는 카메라(121b)나 음향 출력부(152b)를 외부로 노출시키기 위한 개구부가 구비될 수 있다.
이러한 케이스들(101, 102, 103)은 합성수지를 사출하여 형성되거나 금속, 예를 들어 스테인레스 스틸(STS), 알루미늄(Al), 티타늄(Ti) 등으로 형성될 수도 있다.
이동 단말기(100)는, 복수의 케이스가 각종 전자부품들을 수용하는 내부 공간을 마련하는 위의 예와 달리, 하나의 케이스가 상기 내부 공간을 마련하도록 구성될 수도 있다. 이 경우, 합성수지 또는 금속이 측면에서 후면으로 이어지는 유니 바디의 이동 단말기(100)가 구현될 수 있다.
한편, 이동 단말기(100)는 단말기 바디 내부로 물이 스며들지 않도록 하는 방수부(미도시)를 구비할 수 있다. 예를 들어, 방수부는 윈도우(151a)와 프론트 케이스(101) 사이, 프론트 케이스(101)와 리어 케이스(102) 사이 또는 리어 케이스(102)와 후면 커버(103) 사이에 구비되어, 이들의 결합 시 내부 공간을 밀폐하는 방수부재를 포함할 수 있다.
이동 단말기(100)에는 디스플레이부(151), 제1 및 제2 음향 출력부(152a, 152b), 근접 센서(141), 조도 센서(142), 광 출력부(154), 제1 및 제2 카메라(121a, 121b), 제1 및 제2 조작유닛(123a, 123b), 마이크로폰(122), 인터페이스부(160) 등이 구비될 수 있다.
이하에서는, 도 1b 및 도 1c에 도시된 바와 같이, 단말기 바디의 전면에 디스플레이부(151), 제1 음향 출력부(152a), 근접 센서(141), 조도 센서(142), 광 출력부(154), 제1 카메라(121a) 및 제1 조작유닛(123a)이 배치되고, 단말기 바디의 측면에 제2 조작유닛(123b), 마이크로폰(122) 및 인터페이스부(160)이 배치되며, 단말기 바디의 후면에 제2 음향 출력부(152b) 및 제2 카메라(121b)가 배치된 이동 단말기(100)를 일 예로 들어 설명한다.
다만, 이들 구성은 이러한 배치에 한정되는 것은 아니다. 이들 구성은 필요에 따라 제외 또는 대체되거나, 다른 면에 배치될 수 있다. 예를 들어, 단말기 바디의 전면에는 제1 조작유닛(123a)이 구비되지 않을 수 있으며, 제2 음향 출력부(152b)는 단말기 바디의 후면이 아닌 단말기 바디의 측면에 구비될 수 있다.
디스플레이부(151)는 이동 단말기(100)에서 처리되는 정보를 표시(출력)한다. 예를 들어, 디스플레이부(151)는 이동 단말기(100)에서 구동되는 응용 프로그램의 실행화면 정보, 또는 이러한 실행화면 정보에 따른 UI(User Interface), GUI(Graphic User Interface) 정보를 표시할 수 있다.
디스플레이부(151)는 액정 디스플레이(liquid crystal display, LCD), 박막 트랜지스터 액정 디스플레이(thin film transistor-liquid crystal display, TFT LCD), 유기 발광 다이오드(organic light-emitting diode, OLED), 플렉서블 디스플레이(flexible display), 3차원 디스플레이(3D display), 전자잉크 디스플레이(e-ink display) 중에서 적어도 하나를 포함할 수 있다.
또한, 디스플레이부(151)는 이동 단말기(100)의 구현 형태에 따라 2개 이상 존재할 수 있다. 이 경우, 이동 단말기(100)에는 복수의 디스플레이부들이 하나의 면에 이격되거나 일체로 배치될 수 있고, 또한 서로 다른 면에 각각 배치될 수도 있다.
디스플레이부(151)는 터치 방식에 의하여 제어 명령을 입력 받을 수 있도록, 디스플레이부(151)에 대한 터치를 감지하는 터치센서를 포함할 수 있다. 이를 이용하여, 디스플레이부(151)에 대하여 터치가 이루어지면, 터치센서는 상기 터치를 감지하고, 제어부(180)는 이에 근거하여 상기 터치에 대응하는 제어명령을 발생시키도록 이루어질 수 있다. 터치 방식에 의하여 입력되는 내용은 문자 또는 숫자이거나, 각종 모드에서의 지시 또는 지정 가능한 메뉴항목 등일 수 있다.
한편, 터치센서는, 터치패턴을 구비하는 필름 형태로 구성되어 윈도우(151a)와 윈도우(151a)의 배면 상의 디스플레이(미도시) 사이에 배치되거나, 윈도우(151a)의 배면에 직접 패터닝되는 메탈 와이어가 될 수도 있다. 또는, 터치센서는 디스플레이와 일체로 형성될 수 있다. 예를 들어, 터치센서는, 디스플레이의 기판 상에 배치되거나, 디스플레이의 내부에 구비될 수 있다.
이처럼, 디스플레이부(151)는 터치센서와 함께 터치 스크린을 형성할 수 있으며, 이 경우에 터치 스크린은 사용자 입력부(123, 도 1a 참조)로 기능할 수 있다. 경우에 따라, 터치 스크린은 제1조작유닛(123a)의 적어도 일부 기능을 대체할 수 있다.
제1 음향 출력부(152a)는 통화음을 사용자의 귀에 전달시키는 리시버(receiver)로 구현될 수 있으며, 제2 음향 출력부(152b)는 각종 알람음이나 멀티미디어의 재생음을 출력하는 라우드 스피커(loud speaker)의 형태로 구현될 수 있다.
디스플레이부(151)의 윈도우(151a)에는 제1 음향 출력부(152a)로부터 발생되는 사운드의 방출을 위한 음향홀이 형성될 수 있다. 다만, 본 발명은 이에 한정되는 것은 아니고, 상기 사운드는 구조물 간의 조립틈(예를 들어, 윈도우(151a)와 프론트 케이스(101) 간의 틈)을 따라 방출되도록 구성될 수 있다. 이 경우, 외관상 음향 출력을 위하여 독립적으로 형성되는 홀이 보이지 않거나 숨겨져 이동 단말기(100)의 외관이 보다 심플해질 수 있다.
광 출력부(154)는 이벤트의 발생시 이를 알리기 위한 빛을 출력하도록 이루어진다. 상기 이벤트의 예로는 메시지 수신, 호 신호 수신, 부재중 전화, 알람, 일정 알림, 이메일 수신, 애플리케이션을 통한 정보 수신 등을 들 수 있다. 제어부(180)는 사용자의 이벤트 확인이 감지되면, 빛의 출력이 종료되도록 광 출력부(154)를 제어할 수 있다.
제1 카메라(121a)는 촬영 모드 또는 화상통화 모드에서 이미지 센서에 의해 얻어지는 정지영상 또는 동영상의 화상 프레임을 처리한다. 처리된 화상 프레임은 디스플레이부(151)에 표시될 수 있으며, 메모리(170)에 저장될 수 있다.
제1 및 제2 조작유닛(123a, 123b)은 이동 단말기(100)의 동작을 제어하기 위한 명령을 입력 받기 위해 조작되는 사용자 입력부(123)의 일 예로서, 조작부(manipulating portion)로도 통칭될 수 있다. 제1 및 제2 조작유닛(123a, 123b)은 터치, 푸시, 스크롤 등 사용자가 촉각적인 느낌을 받으면서 조작하게 되는 방식(tactile manner)이라면 어떤 방식이든 채용될 수 있다. 또한, 제1 및 제2 조작유닛(123a, 123b)은 근접 터치(proximity touch), 호버링(hovering) 터치 등을 통해서 사용자의 촉각적인 느낌이 없이 조작하게 되는 방식으로도 채용될 수 있다.
본 도면에서는 제1 조작유닛(123a)이 터치키(touch key)인 것으로 예시하나, 본 발명이 이에 한정되는 것은 아니다. 예를 들어, 제1 조작유닛(123a)은 푸시키(mechanical key)가 되거나, 터치키와 푸시키의 조합으로 구성될 수 있다.
제1 및 제2 조작유닛(123a, 123b)에 의하여 입력되는 내용은 다양하게 설정될 수 있다. 예를 들어, 제1 조작유닛(123a)은 메뉴, 홈키, 취소, 검색 등의 명령을 입력 받고, 제2 조작유닛(123b)은 제1 또는 제2 음향 출력부(152a, 152b)에서 출력되는 음향의 크기 조절, 디스플레이부(151)의 터치 인식 모드로의 전환 등의 명령을 입력 받을 수 있다.
한편, 단말기 바디의 후면에는 사용자 입력부(123)의 다른 일 예로서, 후면 입력부(미도시)가 구비될 수 있다. 이러한 후면 입력부는 이동 단말기(100)의 동작을 제어하기 위한 명령을 입력 받기 위해 조작되는 것으로서, 입력되는 내용은 다양하게 설정될 수 있다. 예를 들어, 전원의 온/오프, 시작, 종료, 스크롤 등과 같은 명령, 제1 및 제2 음향 출력부(152a, 152b)에서 출력되는 음향의 크기 조절, 디스플레이부(151)의 터치 인식 모드로의 전환 등과 같은 명령을 입력 받을 수 있다. 후면 입력부는 터치입력, 푸시입력 또는 이들의 조합에 의한 입력이 가능한 형태로 구현될 수 있다.
후면 입력부는 단말기 바디의 두께방향으로 전면의 디스플레이부(151)와 중첩되게 배치될 수 있다. 일 예로, 사용자가 단말기 바디를 한 손으로 쥐었을 때 검지를 이용하여 용이하게 조작 가능하도록, 후면 입력부는 단말기 바디의 후면 상단부에 배치될 수 있다. 다만, 본 발명은 반드시 이에 한정되는 것은 아니며, 후면 입력부의 위치는 변경될 수 있다.
이처럼 단말기 바디의 후면에 후면 입력부가 구비되는 경우, 이를 이용한 새로운 형태의 유저 인터페이스가 구현될 수 있다. 또한, 앞서 설명한 터치 스크린 또는 후면 입력부가 단말기 바디의 전면에 구비되는 제1 조작유닛(123a)의 적어도 일부 기능을 대체하여, 단말기 바디의 전면에 제1 조작유닛(123a)이 미배치되는 경우, 디스플레이부(151)가 보다 대화면(大畵面)으로 구성될 수 있다.
한편, 이동 단말기(100)에는 사용자의 지문을 인식하는 지문인식센서가 구비될 수 있으며, 제어부(180)는 지문인식센서를 통하여 감지되는 지문정보를 인증수단으로 이용할 수 있다. 상기 지문인식센서는 디스플레이부(151) 또는 사용자 입력부(123)에 내장될 수 있다.
마이크로폰(122)은 사용자의 음성, 기타 소리 등을 입력 받도록 이루어진다. 마이크로폰(122)은 복수의 개소에 구비되어 스테레오 음향을 입력 받도록 구성될 수 있다.
인터페이스부(160)는 이동 단말기(100)를 외부기기와 연결시킬 수 있는 통로가 된다. 예를 들어, 인터페이스부(160)는 다른 장치(예를 들어, 이어폰, 외장 스피커)와의 연결을 위한 접속단자, 근거리 통신을 위한 포트[예를 들어, 적외선 포트(IrDA Port), 블루투스 포트(Bluetooth Port), 무선 랜 포트(Wireless LAN Port) 등], 또는 이동 단말기(100)에 전원을 공급하기 위한 전원공급단자 중 적어도 하나일 수 있다. 이러한 인터페이스부(160)는 SIM(Subscriber Identification Module) 또는 UIM(User Identity Module), 정보 저장을 위한 메모리 카드 등의 외장형 카드를 수용하는 소켓의 형태로 구현될 수도 있다.
단말기 바디의 후면에는 제2카메라(121b)가 배치될 수 있다. 이 경우, 제2카메라(121b)는 제1카메라(121a)와 실질적으로 반대되는 촬영 방향을 가지게 된다.
제2카메라(121b)는 적어도 하나의 라인을 따라 배열되는 복수의 렌즈를 포함할 수 있다. 복수의 렌즈는 행렬(matrix) 형식으로 배열될 수도 있다. 이러한 카메라는, ‘어레이(array) 카메라’로 명명될 수 있다. 제2카메라(121b)가 어레이 카메라로 구성되는 경우, 복수의 렌즈를 이용하여 다양한 방식으로 영상을 촬영할 수 있으며, 보다 나은 품질의 영상을 획득할 수 있다.
플래시(124)는 제2카메라(121b)에 인접하게 배치될 수 있다. 플래시(124)는 제2카메라(121b)로 피사체를 촬영하는 경우에 피사체를 향하여 빛을 비추게 된다.
단말기 바디에는 제2 음향 출력부(152b)가 추가로 배치될 수 있다. 제2 음향 출력부(152b)는 제1 음향 출력부(152a)와 함께 스테레오 기능을 구현할 수 있으며, 통화시 스피커폰 모드의 구현을 위하여 사용될 수도 있다.
단말기 바디에는 무선 통신을 위한 적어도 하나의 안테나가 구비될 수 있다. 안테나는 단말기 바디에 내장되거나, 케이스에 형성될 수 있다. 예를 들어, 방송 수신 모듈(111, 도 1a 참조)의 일부를 이루는 안테나는 단말기 바디에서 인출 가능하게 구성될 수 있다. 또는, 안테나는 필름 타입으로 형성되어 후면 커버(103)의 내측면에 부착될 수도 있고, 도전성 재질을 포함하는 케이스가 안테나로서 기능하도록 구성될 수도 있다.
단말기 바디에는 이동 단말기(100)에 전원을 공급하기 위한 전원 공급부(190, 도 1a 참조)가 구비된다. 전원 공급부(190)는 단말기 바디에 내장되거나, 단말기 바디의 외부에서 착탈 가능하게 구성되는 배터리(191)를 포함할 수 있다.
배터리(191)는 인터페이스부(160)에 연결되는 전원 케이블을 통하여 전원을 공급받도록 구성될 수 있다. 또한, 배터리(191)는 무선충전기기를 통하여 무선충전 가능하도록 구성될 수도 있다. 상기 무선충전은 자기유도방식 또는 공진방식(자기공명방식)에 의하여 구현될 수 있다.
한편, 본 도면에서는 후면 커버(103)가 배터리(191)를 덮도록 리어 케이스(102)에 결합되어 배터리(191)의 이탈을 제한하고, 배터리(191)를 외부 충격과 이물질로부터 보호하도록 구성된 것을 예시하고 있다. 배터리(191)가 단말기 바디에 착탈 가능하게 구성되는 경우, 후면 커버(103)는 리어 케이스(102)에 착탈 가능하게 결합될 수 있다.
이동 단말기(100)에는 외관을 보호하거나, 이동 단말기(100)의 기능을 보조 또는 확장시키는 액세서리가 추가될 수 있다. 이러한 액세서리의 일 예로, 이동 단말기(100)의 적어도 일면을 덮거나 수용하는 커버 또는 파우치를 들 수 있다. 커버 또는 파우치는 디스플레이부(151)와 연동되어 이동 단말기(100)의 기능을 확장시키도록 구성될 수 있다. 액세서리의 다른 일 예로, 터치 스크린에 대한 터치입력을 보조 또는 확장하기 위한 터치펜을 들 수 있다.
이하에서는 이와 같이 구성된 이동 단말기에서 구현될 수 있는 제어 방법과 관련된 실시 예들에 대해 첨부된 도면을 참조하여 살펴보겠다. 본 발명은 본 발명의 정신 및 필수적 특징을 벗어나지 않는 범위에서 다른 특정한 형태로 구체화될 수 있음은 당업자에게 자명하다.
본 발명에 따른 이동 단말기는 저전력으로 물체를 감지하는 저전력 이미지 센서를 더 포함할 수 있다. 이하에서는 도 2를 참조하여, 저전력 이미지 센서에 대하여 설명한다. 도 2는 저전력 이미지 센서의 구성 요소를 나타낸 블록도이다.
본 발명에 따른 이동 단말기는, 저전력 이미지 센서(200)를 포함할 수 있다. 저전력 이미지 센서(200)는 저전력 CMOS 센서로써, 흑백 이미지 센서를 기반으로 소정 영역 내에 위치한 물체를 검출하는 센서이다. 이러한 센서는 글랜스 센서(glance sensor)라고도 명명할 수 있다.
도 2를 참조하면, 저전력 이미지 센서(glance sensor, 200)는 렌즈(210), 저전력 이미지 센서(220)와 디지털 프로세서(digital processor, 230)를 포함할 수 있다.
렌즈(210)는 시야각(FOV, field of view)의 범위가 전면 카메라 렌즈의 시야각의 범위보다 넓을 수 있다. 예를 들어, 렌즈(210)는 시야각의 범위가 120도이고, 전면 카메라의 시야각의 범위는 82도일 수 있다. 따라서, 저전력 이미지 센서는 전면 카메라보다 더 넓은 범위에 있는 물체의 이미지를 감지할 수 있다.
이미지 센서(220)는 피사체의 흑백 이미지를 센싱하도록 형성될 수 있다. 예를 들어, 이미지 센서(220)는 흑백의 QVGA급(해상도 320X240) 이미지를 센싱할 수 있다. 따라서, 상기 이미지 센서(220)는 칼라 센서를 사용하는 전면 카메라 보다 구동에 소모되는 전력이 매우 작다.
디지털 프로세서(230)는 이미지 센서(220)에서 센싱된 흑백 이미지를 기반으로, 얼굴 검출(face detection), 눈 검출(eye detection), 제스처 검출(gesture detection) 등을 수행할 수 있다. 얼굴 검출은 흑백 이미지로 촬영된 피사체가 얼굴 이미지인지 여부를 검출하는 프로세서이고, 눈 검출은 흑백 이미지로 촬영된 피사체가 눈 이미지인지 여부를 검출하는 프로세서이다. 또한, 제스처 검출은 흑백 이미지로 촬영된 피사체의 제스처를 검출하는 프로세서이다.
예를 들어, 디지털 프로세서(230)는 기 설정된 알고리즘에 근거하여, 상기 이미지 센서(220)로부터 수신된 흑백 이미지를 분석하고, 상기 분석 결과를 기반으로, 흑백 이미지로 촬영된 피사체가 사용자의 얼굴 인지 또는 사용자의 손가락 인지 여부를 판단할 수 있다.
또한, 디지털 프로세서(230)는 이동 단말기의 메인 프로세서(즉, 제어부(180), 도 1참조)와 통신을 통하여, 저전력 이미지 센서(200)의 동작을 전반적으로 제어하는 역할을 수행할 수 있다. 구체적으로, 디지털 프로세서(230)는 메인 프로세서로부터 제어 명령이나 제어 신호를 수신하고, 상기 수신된 제어 명령이나 제어 신호에 근거하여, 렌즈(210) 및 이미지 센서(220)를 이용하여, 저전력 이미지 센서(200)의 동작을 제어할 수 있다. 그리고, 디지털 프로세서(230)는 상기 저전력 이미지 센서(200)의 동작의 수행 결과를 메인 프로세서에 전달할 수 있다. 예를 들어, 디지털 프로세서(230)는 얼굴 검출, 눈 검출, 제스처 검출 등을 수행한 결과 정보를 메인 프로세서에 전달할 수 있다.
한편, 상기 디지털 프로세서(230)는 이미지 센서(220)로부터 저해상도의 흑백 이미지를 수신하기 때문에, 저해상도의 흑백 이미지에 기초한 얼굴 인식은 불가능하다.
이러한 저전력 이미지 센서는 기존의 광을 이용하거나, 자기장을 이용하여 물체의 근접 여부를 검출하는 근접 센서 보다 저전력을 이용하여 주변의 물체를 탐지할 수 있다. 따라서, 기존의 근접 센서를 대체하는 용도로 활용될 수 있다.
한편, 비록 도시되지는 않았지만, 디지털 프로세서(230)는 저전력 CPU, 알고리즘 정보 등을 저장하는 메모리와 하드웨어 블록들이 더 포함될 수 있다.
이하에서는, 저전력 이미지 센서를 구비한 이동 단말기에서, 음성 인식을 수행하는 방법에 대하여 설명한다.
본 발명에 따른 이동 단말기는 저전력 이미지 센서(200)를 활용하여, 종래의 음성 인식 기능의 수행 시 소모되었던 소모 전력을 감소시키는 방법을 제안한다. 우선, 도 3은 종래의 음성 인식 기능의 수행과 관련된 마이크의 상태를 나타낸 블록도이다. 도 4는 본 발명에 따른 이동 단말기에 있어서, 음성 인식 기능의 실행 방법을 나타낸 흐름도이고, 도 5는 본 발명에 따른 음성 인식 기능의 수행과 관련된 마이크의 상태를 나타낸 블록도이다. 또한, 도 6은 도 4의 제어 방법을 모식적으로 나타낸 개념도이다.
본 발명에 따른 이동 단말기는 마이크를 통하여 수신된 음성 정보를, 기 설정된 알고리즘에 의하여 분석하고, 분석 결과에 근거하여, 특정 동작을 수행할 수 있다. 이렇게 음성 정보를 분석하여, 특정 동작을 수행하도록 하는 기능을 음성 인식 기능이라고 명명할 수 있다.
이러한 음성 인식 기능은 사용자가 이동 단말기에 터치 또는 푸시 입력 등 직접적인 입력을 가하지 않더라도 원거리에서 음성을 통하여 이동 단말기에 제어 명령을 전달하여, 이동 단말기를 구동시킬 수 있는 편리함을 제공한다.
상기 음성 인식 기능은 이동 단말기의 공장 출고 시 설치된 애플리케이션에 의하여 실행되거나, 사용자에 의하여 설치된 서드 파티 애플리케이션(3rd party application)에 의하여 실행될 수 있다.
한편, 종래의 이동 단말기는 음성 인식 기능이 실행되면, 사용자의 발화 시작 시점을 예측할 수 없기 때문에, 언제든지 사용자가 발화한 음성을 인식하기 위하여, 항상 마이크를 활성화 상태로 설정하였다.
상기 마이크의 활성화는 마이크에 전류를 공급하여, 마이크를 통하여, 음성 정보를 수신할 수 있는 상태를 의미한다. 반대로, 마이크의 비활성화는 마이크에 전류 공급을 차단하여, 마이크를 통한 음성 정보의 수신이 가능하지 않은 상태를 의미한다. 이러한 마이크의 활성화는 마이크에 공급되는 전류의 양에 따라 3가지 상태로 구체화될 수 있다.
도 3을 참조하면, 마이크의 활성화 상태는, 제1활성화 상태, 제2활성화 상태 및 제3활성화 상태로 구분될 수 있다. 제어부(180)는 상황에 따라 적절하게 마이크의 활성화 상태를 제어할 수 있다.
우선 제1활성화 상태(310)는 제어부(180)가 마이크를 통하여 지속적으로 특정 음량(loudness) 이상의 소리가 감지되는지 여부를 감시하는 상태이다. 즉, 제1활성화 상태(310)는 사용자가 음성 인식을 시작하기 위하여, 현재 음성을 발화하고 있는지 여부가 판단되는 단계이다. 이러한 제1활성화 상태(310)는 특정 음량 이상의 소리의 존재 여부만이 판단될 뿐, 수신된 음성 정보에 기초한 음성 분석은 수행되지 않는다. 상기 제1활성화 상태(310)에서는 음성 분석이 수행되지 않기 때문에, 저전력, 예를 들어, 4.4mA 정도의 전류만을 소모한다. 이러한 제1활성화 상태(310)는 "리스닝 단계(listening phase)"라고도 명명할 수 있다.
다음으로, 제2활성화 상태(320)는 상기 제1활성화 상태(310)에서 특정 음량 이상의 소리가 감지되면 실행될 수 있다. 상기 제2활성화 상태(320)는 제어부(180)가 사용자로부터 발화된 음성 정보에 특정 단어가 포함되었는지 여부의 판단하는 상태이다. 예를 들어, 상기 제2활성화 상태(320)에서는 특정 음량 이상의 소리에 "Hello, my phone"이라는 단어가 포함되어 있는지 여부가 판단될 수 있다.
상기 특정 단어는 미리 메모리에 저장된 단어로써, 음성 정보의 분석을 시작하기 위한 사용자의 제어 명령에 대응되는 단어이다. 예를 들어, 상기 특정 단어는 "Hello, my phone" 또는 "하이, 친구야"일 수 있다. 이러한 특정 단어는 이동 단말기에 설치된 음성 인식 애플리케이션 상에 미리 설정되어 있거나, 사용자에 의하여 설정될 수 있다.
한편, 상기 제2활성화 상태(320)에서는 특정 단어를 검출해야 하기 때문에, 상기 제1활성화 상태보다 소모 전류가 더 많아질 수 있다. 이러한 제2활성화 상태(320)는 "키워드 검출 단계(keyword detection phase)"라고도 명명할 수 있다.
다음으로, 제3활성화 상태(330)는 상기 제2활성화 상태(320)에서 특정 단어가 검출되면, 실행될 수 있다. 상기 제3활성화 상태(330)에서는 제어부(180)가 마이크를 통하여 수신된 음성 정보가 기 설정된 알고리즘에 근거하여, 분석하는 상태이다. 상기 제어부(180)는 상기 분석 결과에 근거하여, 음성 정보에 대응되는 음성 명령에 따라, 이동 단말기를 제어할 수 있다. 또는 이러한 음성 분석은 이동 단말기의 설치된 별도의 서드 파티 애플리케이션(3rd party application)을 이용하여 수행될 수도 있다. 이러한 제3활성화 상태(330)는 음성 분석이 수행되기 때문에, 제1활성화 상태(310) 및 제2활성화 상태(320)보다 소모 전류가 많게 된다. 한편, 상기 제3활성화 상태(330)는 "음성 명령 단계(voice command phase)"라고도 명명될 수 있다.
상기 제어부(180)는 상기 마이크가 제3활성화 상태(300)에 있을 경우, 사용자로부터 발화된 음성 정보를 분석하고, 분석 결과에 따라 이동 단말기의 동작을 제어할 수 있다. 예를 들어, 제어부(180)는 "지금 날씨 어때"라는 음성 정보가 수신되면, 사용자에게 날씨 정보를 제공하기 위하여, 현재 날씨와 관련된 정보를 출력할 수 있다. 이하에서는, 별도의 언급이 없으면, 제1, 제2 및 제3 활성화 상태를 총칭하여, "활성화 상태"라는 용어로 설명한다.
한편, 종래의 음성 인식 기능은 사용자가 언제 음성을 발화할지 여부를 예측할 수 없기 때문에, 항상 마이크를 최소한의 전력을 사용하여 활성화시켜야 했다. 즉, 종래의 음성 인식 기능은 마이크가 항상 제1활성화 상태로 유지되었다. 이로 인하여, 마이크를 활성화하는데 필요한 소모 전력이 사용되고, 이동 단말기의 전체 대기 전력의 소모가 많다는 문제점이 있었다.
또한, 종래의 음성 인식 기능은 사용자가 언제 음성 정보의 발화를 중지하는지 인지할 수 없어, 사용자의 제어 명령이 별도로 가해지지 않는 한, 음성 인식 기능의 수행 중 자동으로 음성 인식 기능을 종료할 수 없었다.
이러한 문제점들을 해결하기 위하여, 본 발명에 따른 이동 단말기는, 저전력 이미지 센서를 활용하여, 음성 인식 기능의 실행을 제어하는 방안을 제안한다.
도 4를 참조하면, 우선 제어부(180)는 사용자의 얼굴 이미지를 검출할 수 있다(S410).
우선 본 발명에 따른 이동 단말기는 저전력 이미지 센서(200)를 항상 활성화 상태로 유지하고, 마이크를 비활성화 상태로 유지할 수 있다. 이러한 저전력 이미지 센서(200)는 소모 전류가 0.3mA로써, 마이크가 제1활성화 상태로 유지되는데 소모되는 소모 전류인 4.4mA보다 적은 전력을 소모한다. 따라서, 마이크를 활성화하는데 소모되는 전류를 감소시켜, 전체 대기 전력을 감소시킬 수 있다.
그리고, 제어부(180)는 상기 저전력 이미지 센서(200)를 통하여, 기 설정된 범위 내에서, 사용자의 얼굴의 존재 여부를 판단할 수 있다. 상기 기 설정된 범위는 저전력 이미지 센서(200)에서 물체를 감지할 수 있는 범위로써, 렌즈(210)의 시야각(field of view) 범위일 수 있다.
상기 저전력 이미지 센서(200)는 시야각 범위 내에서 촬영된 흑백 이미지 상에 얼굴 이미지를 검출할 수 있다. 상기 저전력 이미지 센서(200)는 실시간으로, 또는 기 설정된 주기마다 흑백 이미지를 촬영하고, 얼굴 이미지의 포함 여부를 검출할 수 있다. 이와 달리, 저전력 이미지 센서(200)는 흑백 이미지를 제어부(180)로 전송하고, 제어부(180)는 흑백 이미지를 기반으로, 얼굴 이미지를 검출할 수도 있다.
제어부(180)는 얼굴 이미지가 검출되면, 마이크를 비활성화 상태에서 활성화 상태로 전환할 수 있다(S420).
우선, 도 5를 참조하면, 본 발명에 따른 마이크는 비활성화 상태 및 활성화 상태를 가질 수 있다. 상기 비활성화 상태(500)는 사용자가 발화한 음성 정보를 수신하지 못하는 마이크의 상태이다. 이러한 비활성화 상태(500)에서는 마이크에서 소모되는 소모 전력이 없을 수 있다.
즉, 본 발명에 따른 이동 단말기는 별도의 제어 명령이 없는 경우, 마이크를 비활성화 상태로 설정할 수 있다. 이 경우 음성 인식 기능은 실행되지 않을 수 있다.
제어부(180)는 상기 저전력 이미지 센서(200)를 통하여 얼굴 이미지가 검출되면, 상기 마이크를 비활성화 상태에서 활성화 상태로 전환하고, 음성 인식 기능을 실행할 수 있다.
보다 구체적으로, 제어부(180)는 얼굴 이미지에 포함된 입 모양에 기초하여, 사용자의 음성 발화 시작 시점을 예측할 수 있다. 예를 들어, 제어부(180)는 상기 입 모양이 음성 발화를 위하여, 윗 입술과 아랫 입술이 소정 거리를 가지며 벌어져 있다고 판단되면, 사용자가 음성을 발화할 것이라고 예측(또는 판단)할 수 있다. 즉, 제어부(180)는 상기 검출된 얼굴 이미지를 통하여, 사용자의 음성 발화의 시작 시점을 예측(또는 판단)할 수 있다.
그리고, 제어부(180)는 사용자의 음성 발화의 시작 시점이 예측되면, 상기 음성 발화의 시작 시점부터 사용자가 발화한 음성을 수신하기 위하여, 마이크를 활성화할 수 있다. 이때, 상기 마이크는 제1활성화 상태(310, 도 3 참조)로 활성화될 수 있다. 그 후, 도 3의 설명과 마찬가지로, 마이크는, 기 설정된 조건에 따라 제1 내지 제3활성화 상태를 가질 수 있다. 이와 함께, 제어부(180)는 마이크의 활성화 상태에 따라, 특정 음량 이상의 소리를 감지하거나, 특정 단어의 포함 여부를 판단하거나, 음성 정보를 분석할 수 있다. 이와 관련된 구체적인 설명은 도 3의 설명으로 대신한다.
한편, 본 발명에 따른 저전력 이미지 센서(200)는 음성 인식 기능의 실행 중, 얼굴 이미지를 계속하여 검출할 수 있다(S430).
저전력 이미지 센서(200)는 음성 인식 기능이 실행되어도, 계속하여, 얼굴 이미지를 검출할 수 있다. 즉, 저전력 이미지 센서(200)는 음성 인식 기능의 종료 시점을 판단하기 위하여, 음성 인식 기능의 실행 중 이동 단말기의 주변 영역에 사용자의 얼굴이 존재하는지 여부를 감지할 수 있다.
보다 구체적으로, 저전력 이미지 센서(200)는 얼굴 이미지가 기 설정된 조건을 만족하는 경우, 사용자의 음성 발화의 종료 시점을 예측할 수 있다. 상기 기 설정된 조건은 얼굴 이미지에 포함된 입 움직임과 관련된 조건이거나 사용자와 이동 단말기 사이의 거리가 소정 거리 이상일 조건일 수 있다.
상기 제어부(180)는 상기 얼굴 이미지가 기 설정된 조건을 만족하는 경우, 마이크를 활성화 상태에서 비활성화 상태로 전환하여, 음성 인식 기능을 종료할 수 있다(S440).
제어부(180)는 상기 얼굴 이미지가 기 설정된 조건을 만족하는 경우, 상기 기 설정된 조건을 만족한다고 판단된 시점을 사용자의 음성 발화의 종료 시점이라고 예측할 수 있다. 이에, 제어부(180)는 음성 인식 기능의 실행으로 인한 불필요한 소모 전력을 줄이기 위하여, 음성 인식 기능을 종료할 수 있다.
또한, 제어부(180)는 음성 인식 기능의 종료와 함께, 마이크에서 소모되는 전력을 감소하도록 마이크의 활성화 상태를 제어할 수 있다. 예를 들어, 제어부(180)는 마이크를 활성화 상태에서, 비활성화 상태로 제어할 수 있다.
따라서, 제어부(180)는 사용자로부터 별도의 제어 명령이 없더라도, 자연스럽게 음성 인식 기능을 종료할 수 있다.
이하에서는 앞서 설명한 음성 인식 기능의 실행 방법을 실시 예와 함께 살펴본다. 도 6의 (a)를 참조하면, 저전력 이미지 센서(200)는 이동 단말기의 본체의 전면에 배치될 수 있다. 예를 들어, 저전력 이미지 센서(200)는 이동 단말기의 마이크(152a)와 전면 카메라(121a) 사이에 위치할 수 있다. 따라서, 저전력 이미지 센서(200)는 이동 단말기의 전면의 소정 영역에 위치한 사용자의 얼굴 이미지를 센싱할 수 있다.
상기 제어부(180)는 상기 사용자의 얼굴 이미지가 검출되면, 마이크를 비활성화 상태에서 활성화 상태로 전환하여, 음성 인식 기능을 실행할 수 있다. 이 경우, 마이크는 특정 음량 이상의 소리가 감지되는지 여부를 판단하기 위하여, 제1활성화 상태로 전환될 수 있다. 그 후, 비록 도시되지는 않았지만, 제어부(180)는 마이크에서 특정 음량 이상의 소리가 감지되면, 마이크를 제2활성화 상태로 전환할 수 있다.
또한, 도 6의 (b)와 같이, 제어부(180)는 마이크의 제2활성화 상태에서, "하이, 친구야"라는 특정 단어를 감지하면, 마이크를 제3활성화 상태로 전환할 수 있다.
한편, 도 6의 (c)와 같이, 저전력 이미지 센서(200)는 마이크가 제3활성화 상태에 있는 중, 얼굴 이미지를 검출하지 못할 수 있다. 즉, 사용자의 얼굴이 저전력 이미지 센서(200)가 센싱할 수 있는 범위를 벗어날 수 있다. 이 경우, 제어부(180)는 사용자의 음성 발화의 종료 시점을 예측할 수 있다. 따라서, 도 6의 (d)와 같이, 제어부(180)는 마이크를 제3활성화 상태에서 비활성화 상태로 전환하고, 음성 인식 기능을 종료할 수 있다. 즉, 제어부(180)는 사용자의 음성 발화의 종료 시점을 음성 인식 기능의 종료 시점으로 설정하고, 음성 인식 기능을 종료할 수 있다.
이를 통하여, 본 발명은 음성 인식 기능의 시작 및 종료 시점을 예측함으로써, 음성 인식 기능의 계속적인 활성화로 인한 소모 전류를 감소시킬 수 있다. 이상에서는 음성 인식 기능의 시작 및 종료 시점을 예측하여, 음성 인식 기능으로 인한 소모 전류를 감소시키는 방법에 대하여 설명하였다.
이하에서는 본 발명에 따른 이동 단말기에 있어서, 음성 인식 기능의 종료 시점을 판단하는 방법을 설명한다. 도 7은 음성 인식 기능의 종료 시점과 관련된 실시 예들을 나타낸 개념도이다. 도 8은 음성 인식 기능의 종료 시점과 관련된 또 다른 실시 예를 나타낸 흐름도이고, 도 9 내지 도 10b는 도 8을 모식적으로 도시한 개념도이다.
본 발명에 따른 이동 단말기의 제어부(180)는 음성 인식 기능의 실행 중 저전력 이미지 센서(200)를 통하여 센싱된 얼굴 이미지에 근거하여, 사용자의 음성 인식 기능의 종료 시점을 예측할 수 있다.
보다 구체적으로, 제어부(180)는 음성 인식 기능의 실행 중 저전력 이미지 센서(200)를 통하여 센싱된 얼굴 이미지로부터 입 모양을 추출할 수 있다. 그리고, 제어부(180)는 상기 추출된 입 모양이 기 설정된 조건이 만족되는 것에 근거하여, 사용자의 음성 인식 기능의 종료 시점을 판단할 수 있다.
한편, 음성 인식 기능은 이동 단말기의 마이크와 소정 거리 이상 떨어진 경우, 음성 인식률이 현저하게 떨어질 수 있다. 따라서, 제어부(180)는 사용자가 이동 단말기의 마이크와 소정 거리 이상 떨어졌다고 판단되는 경우, 음성 인식 기능을 종료할 수 있다.
사용자와 이동 단말기 간의 거리는 입 모양의 크기로 판단할 수 있다. 예를 들어, 도 7의 (a) 및 (b)를 참조하면, 사용자는, 이동 단말기의 전면으로부터 d1 또는 d2의 거리만큼 떨어져 있을 수 있다. 이때, 제어부(180)는 사용자와 이동 단말기 간의 거리가 d2 이상인 경우, 음성 인식률이 현저하게 떨어지기 때문에, 음성 인식 기능을 종료할 수 있다.
사용자와 이동 단말기 간의 거리 판단의 일 예로, 제어부(180)는 저전력 이미지 센서(200)로부터 수신된 얼굴 이미지로부터 입 모양을 추출하고, 상기 추출된 입 모양의 크기를 검출할 수 있다. 상기 제어부(180)는 상기 입 모양의 크기가 기 설정된 크기 이하인 경우, 사용자와 마이크가 소정 거리(d2) 이상 떨어졌다고 판단할 수 있다. 이 경우, 도 7의 (c)와 같이, 제어부(180)는 입 모양이 기 설정된 크기 이하로 검출된 시점을 음성 인식 기능의 종료 시점으로 설정하고, 음성 인식 기능을 종료할 수 있다.
또 다른 예로, 제어부(180)는 저전력 이미지 센서(200)로부터 얼굴 이미지가 검출되지 않는 경우, 사용자와 마이크가 소정 거리(d2) 이상 떨어졌다고 판단할 수 있다. 즉, 저전력 이미지 센서(200)는 소정 거리(예를 들어, 2m ~ 3m) 거리 내에 위치한 피사체를 감지할 수 있기 때문에, 소정 거리 보다 멀어지는 경우, 사용자가 음성 인식이 불가능한 위치에 있다고 판단할 수 있다. 마찬가지로, 제어부(180)는 음성 인식 기능을 종료할 수 있다.
또 다른 예로, 제어부(180)는 저전력 이미지 센서(200)의 시야각을 벗어나는 범위에 사용자가 위치한 경우에도, 음성 인식 기능을 종료할 수 있다. 즉, 제어부(180)는 저전력 이미지 센서(200)의 시야각을 벗어나는 범위에 사용자가 위치하여, 저전력 이미지 센서(200)를 통하여 사용자의 얼굴 이미지가 검출되지 않는 경우, 사용자가 이동 단말기를 사용하지 않는다고 판단하고 음성 인식 기능을 종료할 수 있다.
또는, 제어부(180)는 얼굴 이미지로부터 추출된 입 모양에 근거하여, 입 움직임을 판단하고, 입 움직임에 따라, 음성 인식 기능을 종료할 수 있다.
도 8을 참조하면, 제어부(180)는 음성 인식 기능의 실행 중 저전력 이미지 센서를 통하여 입 움직임을 검출할 수 있다(S810).
제어부(180)는 음성 인식 기능의 실행 중 얼굴 이미지로부터 추출된 입 모양에 근거하여, 입 움직임을 판단할 수 있다. 예를 들어, 제어부(180)는 적어도 두 개의 얼굴 이미지로부터 각각 추출된 입 모양을 비교하고, 각각 추출된 입 모양이 기 설정된 비율 이상 다른 경우, 입 움직임이 있다고 판단할 수 있다. 이와 달리, 각각 추출된 입 모양이 기 설정된 비율 미만으로 다른 경우, 입 움직임이 없다고 판단할 수 있다.
상기 제어부(180)는 입 움직임에 근거하여, 사용자의 음성 발화의 종료 여부를 판단할 수 있다(S820). 즉, 제어부(180)는 입 움직임이 있다고 판단되면, 사용자의 음성 발화가 종료되지 않았다고 판단하고, 입 움직임이 없다고 판단되면, 사용자의 음성 발화가 종료되었다고 판단할 수 있다.
예를 들어, 도 9의 (a) 및 (b)와 같이, 상기 제어부(180)는 입 모양이 서로 다른 적어도 두 개의 얼굴 이미지가 감지되면, 입 움직임이 있다고 판단할 수 있다. 이 경우, 제어부(180)는 사용자의 음성 발화가 종료되지 않았다고 판단할 수 있다. 따라서, 상기 제어부(180)는 음성 인식 기능을 계속하여 실행할 수 있다.
이와 달리, 도 9의 (c) 및 (d)와 같이, 상기 제어부(180)는 입 모양이 동일한 적어도 두 개의 얼굴 이미지가 감지되면, 입 움직임이 없다고 판단할 수 있다. 이 경우, 제어부(180)는 사용자의 음성 발화가 종료되었다고 판단할 수 있다. 따라서, 상기 제어부(180)는 음성 인식 기능을 종료하고, 마이크를 활성화 상태에서 비활성화 상태로 전환할 수 있다(S830).
상기 설명한 바에 따라, 본 발명은 별도의 제어 명령 없이도, 음성 인식 기능을 종료할 종료 시점을 예측하고, 이에 따라 음성 인식 기능을 종료할 수 있다. 이를 통하여, 본 발명은 음성 인식 기능의 실행으로 인한 불필요한 소모 전류를 방지할 수 있다.
한편, 앞선 설명에서는, 입 움직임이 없는 경우, 마이크를 비활성화 상태로 전환하는 방법을 설명하였으나, 제어부(180)는 마이크를 비활성화하는 대신, 활성화 상태를 제어할 수도 있다.
보다 구체적으로, 제어부(180)는 마이크가 제3활성화 상태에서, 사용자의 음성 발화가 종료되었다고 판단되면, 마이크를 제3활성화 상태에서, 제1활성화 상태로 전환할 수 있다. 즉, 본 발명은 입 움직임이 없다고 판단되어도 즉각적으로 음성 인식 기능을 종료하지 않을 수 있다.
이 경우, 도 10a의 (a) 및 (b)와 같이, 제어부(180)는 기 설정된 시간 이내에 다시 특정 음량 이상의 소리가 감지되면, 특정 단어의 인식 없이도, 곧바로 제1활성화 상태에서, 제3활성화 상태로 전환할 수 있다. 따라서, 본 발명은 음성 인식 기능을 처음부터 다시 시작하는데 소요되는 시간과 소모 전류를 절약할 수 있다.
한편, 도 10b의 (a) 및 (b)와 같이, 제어부(180)는 마이크의 제1활성화 상태에서 기 설정된 시간 이내에 특정 음량 이상의 소리가 감지되지 않는 경우, 음성 인식 기능을 종료하고, 마이크를 제1활성화 상태에서, 비활성화 상태로 전환할 수 있다.
이상에서는, 마이크의 종료 시점과 관련된 실시 예들에 대하여 설명하였다.
이하에서는 음성 인식 기능과 관련된 알림 정보를 출력하는 모습을 설명한다. 도 11a 및 도 11b는 본 발명에 따른 이동 단말기에서, 음성 인식 기능과 관련된 알림 정보를 출력하는 모습을 나타낸 개념도들이다.
제어부(180)는 음성 인식 기능의 실행 중 얼굴 이미지가 검출되지 않는 경우, 알림 정보를 출력할 수 있다. 예를 들어, 도 11a의 (a)와 같이, 제어부(180)는 저전력 이미지 센서(200)의 시야각 범위 내에 사용자의 얼굴 이 있는 경우, 저전력 이미지 센서(200)를 통하여 얼굴 이미지를 검출할 수 있다. 그러나, 도 11a의 (b)와 같이, 제어부(180)는 저전력 이미지 센서(200)의 시야각 범위 밖에 사용자의 얼굴이 있는 경우, 저전력 이미지 센서(200)를 통하여 얼굴 이미지를 검출할 수 없다.
이 경우, 제어부(180)는 음성 인식 기능의 실행을 종료하기 전 음성 인식 기능이 곧 종료되는 것을 사용자가 인지하도록 음성 인식 기능의 실행 종료를 알리는 알림 정보를 출력할 수 있다. 예를 들어, 도 11a의 (b)와 같이, 제어부(180)는 "음성 인식을 종료합니다. 음성 인식을 종료하지 않으시려면, 휴대폰에 가까이 와주세요"라는 음성 알림을 출력할 수 있다. 한편, 비록 도시되지는 않았지만, 상기 알림 정보는 광 출력부나 디스플레이부를 통하여 시각적으로 출력되거나, 진동 등을 활용하여 촉각적으로 출력될 수도 있다.
또한, 제어부(180)는 음성 인식 기능의 실행 상태를 광 출력부를 통하여, 출력할 수 있다. 예를 들어, 도 11b의 (a)와 같이, 제어부(180)는 음성 인식 기능이 실행 중인 경우, 빨간색 광을 출력하고, 도 11b의 (b)와 같이, 제어부(180)는 음성 인식 기능이 종료된 경우, 광 출력을 중지할 수 있다.
이상에서는, 본 발명과 관련된 알림 정보들을 출력하는 방법에 대하여 설명하였다.
상기 살펴본 바와 같은 본 발명에 따른 이동 단말기에 의하면, 저전력 이미지 센서를 이용하여, 음성 인식 기능의 실행 여부를 판단하여, 필요한 상황에만 음성 인식 기능을 활성화함으로써, 음성 인식 기능이 항상 활성화됨으로 인한 불필요한 대기 전력의 소모를 감소시킬 수 있다.
또한 본 발명은 저전력 이미지 센서를 이용하여, 음성 인식 기능의 시작 시점 및 종료 시점을 판단하고, 음성 인식 기능의 시작 및 종료 시점에 따라 음성 인식 기능을 시작 및 종료함으로써, 음성 인식 기능에서 소모되는 소모 전력을 감소시킬 수 있다.
전술한 본 발명은, 프로그램이 기록된 매체에 컴퓨터가 읽을 수 있는 코드로서 구현하는 것이 가능하다. 컴퓨터가 읽을 수 있는 매체는, 컴퓨터 시스템에 의하여 읽혀질 수 있는 데이터가 저장되는 모든 종류의 기록장치를 포함한다. 컴퓨터가 읽을 수 있는 매체의 예로는, HDD(Hard Disk Drive), SSD(Solid State Disk), SDD(Silicon Disk Drive), ROM, RAM, CD-ROM, 자기 테이프, 플로피 디스크, 광 데이터 저장 장치 등이 있으며, 또한 캐리어 웨이브(예를 들어, 인터넷을 통한 전송)의 형태로 구현되는 것도 포함한다. 또한, 상기 컴퓨터는 단말기의 제어부(180)를 포함할 수도 있다. 따라서, 상기의 상세한 설명은 모든 면에서 제한적으로 해석되어서는 아니되고 예시적인 것으로 고려되어야 한다. 본 발명의 범위는 첨부된 청구항의 합리적 해석에 의해 결정되어야 하고, 본 발명의 등가적 범위 내에서의 모든 변경은 본 발명의 범위에 포함된다.

Claims (10)

  1. 음성 정보의 수신이 제한된 비활성화 상태에 있는 마이크;
    흑백 이미지 센서를 기반으로 물체를 감지하는 저전력 이미지 센서; 및
    상기 저전력 이미지 센서를 통하여 얼굴 이미지가 감지되면, 음성 인식 기능을 실행하도록 상기 마이크를 비활성화 상태에서 음성 정보의 수신이 가능한 활성화 상태로 전환하는 제어부를 포함하는 이동 단말기.
  2. 제1항에 있어서,
    상기 저전력 이미지 센서는,
    상기 음성 인식 기능이 실행된 후에도 상기 얼굴 이미지를 계속하여 감지하는 것을 특징으로 하는 이동 단말기.
  3. 제1항에 있어서,
    상기 제어부는
    상기 음성 인식 기능의 실행 중 상기 저전력 이미지 센서를 통하여 얼굴 이미지가 감지되지 않는 경우, 상기 마이크에서 소모되는 소모 전류를 감소하도록 상기 마이크를 활성화 상태에서 비활성화 상태로 전환하는 것을 특징으로 하는 이동 단말기.
  4. 제3항에 있어서,
    상기 제어부는
    상기 음성 인식 기능이 종료되면, 음성 인식이 종료되었음을 알리는 알림 정보를 출력하는 것을 특징으로 하는 이동 단말기.
  5. 제1항에 있어서,
    상기 제어부는
    기 설정된 알고리즘에 근거하여, 상기 얼굴 이미지에 포함된 입 모양을 추출하고,
    상기 추출된 입 모양에 근거하여, 음성 인식 기능의 종료 여부를 판단하는 것을 특징으로 하는 이동 단말기.
  6. 제5항에 있어서,
    상기 제어부는,
    상기 추출된 입 모양이 기 설정된 조건에 만족되면, 상기 음성 인식 기능을 종료하도록 상기 마이크를 활성화 상태에서 비활성화 상태로 전환하는 것을 특징으로 하는 이동 단말기.
  7. 제6항에 있어서,
    상기 제어부는
    상기 추출된 입 모양이 기 설정된 크기 이하로 검출되는 경우, 음성 인식 기능을 종료하는 것을 특징으로 하는 이동 단말기.
  8. 제6항에 있어서,
    상기 제어부는
    상기 추출된 입 모양에 근거하여, 입 움직임을 판단하고, 상기 판단 결과, 상기 입 움직임이 없는 경우, 사용자의 음성 인식 기능을 종료하는 것을 특징으로 하는 이동 단말기.
  9. 제6항에 있어서,
    상기 제어부는
    상기 추출된 입 모양이 기 설정된 조건을 만족하면, 사용자가 음성 인식 기능의 종료를 인지하도록 알림 정보를 출력하는 것을 특징으로 하는 이동 단말기.
  10. 제1항에 있어서,
    상기 마이크의 활성화 상태에는,
    특정 음량 이상의 소리의 존재 여부를 감지하는 제1활성화 상태,
    특정 단어의 존재 여부를 검출하는 제2활성화 상태 및
    음성 인식 알고리즘을 통하여, 음성을 분석하는 제3활성화 상태로 구별되고,
    상기 제어부는
    상기 마이크가 제3활성화 상태에서 상기 얼굴 이미지에 포함된 입 모양이 기 설정된 조건에 해당하는 경우, 제1활성화 상태로 전환하는 것을 특징으로 하는 이동 단말기.
KR1020160152850A 2016-11-16 2016-11-16 이동단말기 및 그 제어방법 Active KR102591413B1 (ko)

Priority Applications (4)

Application Number Priority Date Filing Date Title
KR1020160152850A KR102591413B1 (ko) 2016-11-16 2016-11-16 이동단말기 및 그 제어방법
US15/623,753 US10553211B2 (en) 2016-11-16 2017-06-15 Mobile terminal and method for controlling the same
PCT/KR2017/006348 WO2018093005A1 (en) 2016-11-16 2017-06-16 Mobile terminal and method for controlling the same
EP17871974.6A EP3542523B1 (en) 2016-11-16 2017-06-16 Mobile terminal and method for controlling the same

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020160152850A KR102591413B1 (ko) 2016-11-16 2016-11-16 이동단말기 및 그 제어방법

Publications (2)

Publication Number Publication Date
KR20180055243A true KR20180055243A (ko) 2018-05-25
KR102591413B1 KR102591413B1 (ko) 2023-10-19

Family

ID=62108003

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020160152850A Active KR102591413B1 (ko) 2016-11-16 2016-11-16 이동단말기 및 그 제어방법

Country Status (4)

Country Link
US (1) US10553211B2 (ko)
EP (1) EP3542523B1 (ko)
KR (1) KR102591413B1 (ko)
WO (1) WO2018093005A1 (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11963388B2 (en) 2019-05-27 2024-04-16 Samsung Display Co., Ltd. Display device and method of manufacturing the same
US12572215B2 (en) 2021-12-10 2026-03-10 Samsung Electronics Co., Ltd. Electronic device, and method for preventing/reducing misrecognition of gesture in electronic device

Families Citing this family (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8977255B2 (en) 2007-04-03 2015-03-10 Apple Inc. Method and system for operating a multi-function portable electronic device using voice-activation
US10460227B2 (en) 2015-05-15 2019-10-29 Apple Inc. Virtual assistant in a communication session
US10747498B2 (en) 2015-09-08 2020-08-18 Apple Inc. Zero latency digital assistant
DK180639B1 (en) 2018-06-01 2021-11-04 Apple Inc DISABILITY OF ATTENTION-ATTENTIVE VIRTUAL ASSISTANT
US11979511B2 (en) 2018-09-07 2024-05-07 Sony Group Corporation Terminal device, terminal device control method, and memory medium
CN108986815B (zh) * 2018-09-28 2021-11-16 联想(北京)有限公司 语音控制方法、装置及电子设备
US10971160B2 (en) * 2018-11-13 2021-04-06 Comcast Cable Communications, Llc Methods and systems for determining a wake word
US11151993B2 (en) * 2018-12-28 2021-10-19 Baidu Usa Llc Activating voice commands of a smart display device based on a vision-based mechanism
KR20230142775A (ko) * 2021-03-11 2023-10-11 애플 인크. 지속적인 다이얼로그를 위한 다중 상태 디지털 어시스턴트
CN115705179A (zh) * 2021-08-06 2023-02-17 北京小米移动软件有限公司 模式切换方法及装置
US12001261B2 (en) * 2022-06-27 2024-06-04 Qualcomm Incorporated Power optimization for smartwatch
CN115862598A (zh) * 2022-11-22 2023-03-28 湖北星纪时代科技有限公司 语音识别方法、装置、存储介质及电子设备

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20130104682A (ko) * 2012-03-15 2013-09-25 최상길 이동통신 단말기에서 디스플레이 화면 및 터치 자동 잠금 장치 및 그 방법
KR20140014812A (ko) * 2012-07-26 2014-02-06 삼성전자주식회사 영상 인식을 이용하여 음성 인식을 하는 방법 및 장치

Family Cites Families (54)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5625704A (en) * 1994-11-10 1997-04-29 Ricoh Corporation Speaker recognition using spatiotemporal cues
IL119948A (en) * 1996-12-31 2004-09-27 News Datacom Ltd Voice activated communication system and program guide
US6185529B1 (en) * 1998-09-14 2001-02-06 International Business Machines Corporation Speech recognition aided by lateral profile image
US6243683B1 (en) * 1998-12-29 2001-06-05 Intel Corporation Video control of speech recognition
US6594629B1 (en) * 1999-08-06 2003-07-15 International Business Machines Corporation Methods and apparatus for audio-visual speech detection and recognition
US6493669B1 (en) * 2000-05-16 2002-12-10 Delphi Technologies, Inc. Speech recognition driven system with selectable speech models
JP2002091466A (ja) * 2000-09-12 2002-03-27 Pioneer Electronic Corp 音声認識装置
EP1215658A3 (en) * 2000-12-05 2002-08-14 Hewlett-Packard Company Visual activation of voice controlled apparatus
US6964023B2 (en) * 2001-02-05 2005-11-08 International Business Machines Corporation System and method for multi-modal focus detection, referential ambiguity resolution and mood classification using multi-modal input
US7219062B2 (en) * 2002-01-30 2007-05-15 Koninklijke Philips Electronics N.V. Speech activity detection using acoustic and facial characteristics in an automatic speech recognition system
TWI235358B (en) * 2003-11-21 2005-07-01 Acer Inc Interactive speech method and system thereof
JP4311402B2 (ja) * 2005-12-21 2009-08-12 ヤマハ株式会社 拡声システム
KR100954835B1 (ko) * 2009-08-04 2010-04-30 주식회사 크라스아이디 얼굴변화 검출 시스템 및 얼굴변화 감지에 따른 지능형 시스템
US9318129B2 (en) * 2011-07-18 2016-04-19 At&T Intellectual Property I, Lp System and method for enhancing speech activity detection using facial feature detection
US8863042B2 (en) * 2012-01-24 2014-10-14 Charles J. Kulas Handheld device with touch controls that reconfigure in response to the way a user operates the device
KR101158502B1 (ko) 2012-02-16 2012-06-20 김유정 액세스 컨트롤용 사용자 인식 장치
US9097550B2 (en) * 2012-03-07 2015-08-04 Pioneer Corporation Navigation device, server, navigation method and program
EP2639793B1 (en) * 2012-03-15 2016-04-20 Samsung Electronics Co., Ltd Electronic device and method for controlling power using voice recognition
US9423870B2 (en) * 2012-05-08 2016-08-23 Google Inc. Input determination method
US10156455B2 (en) * 2012-06-05 2018-12-18 Apple Inc. Context-aware voice guidance
US9349366B2 (en) * 2012-06-13 2016-05-24 Wearsafe Labs Llc Systems and methods for managing an emergency situation
US9142215B2 (en) * 2012-06-15 2015-09-22 Cypress Semiconductor Corporation Power-efficient voice activation
EP2871640B1 (en) * 2012-07-09 2021-01-06 LG Electronics, Inc. Speech recognition apparatus and method
WO2014025012A1 (ja) * 2012-08-10 2014-02-13 株式会社ホンダアクセス 音声認識方法及び音声認識装置
KR101981316B1 (ko) 2012-09-12 2019-05-22 엘지전자 주식회사 이동 단말기 및 이동 단말기의 제어 방법
US20140122086A1 (en) * 2012-10-26 2014-05-01 Microsoft Corporation Augmenting speech recognition with depth imaging
US20140122078A1 (en) * 2012-11-01 2014-05-01 3iLogic-Designs Private Limited Low Power Mechanism for Keyword Based Hands-Free Wake Up in Always ON-Domain
JP5998861B2 (ja) * 2012-11-08 2016-09-28 ソニー株式会社 情報処理装置、情報処理方法及びプログラム
US9704486B2 (en) * 2012-12-11 2017-07-11 Amazon Technologies, Inc. Speech recognition power management
DE112014000709B4 (de) * 2013-02-07 2021-12-30 Apple Inc. Verfahren und vorrichtung zum betrieb eines sprachtriggers für einen digitalen assistenten
US11393461B2 (en) * 2013-03-12 2022-07-19 Cerence Operating Company Methods and apparatus for detecting a voice command
US20140270259A1 (en) * 2013-03-13 2014-09-18 Aliphcom Speech detection using low power microelectrical mechanical systems sensor
US9134952B2 (en) * 2013-04-03 2015-09-15 Lg Electronics Inc. Terminal and control method thereof
US9892729B2 (en) * 2013-05-07 2018-02-13 Qualcomm Incorporated Method and apparatus for controlling voice activation
US9043211B2 (en) * 2013-05-09 2015-05-26 Dsp Group Ltd. Low power activation of a voice activated device
US9472206B2 (en) * 2013-06-17 2016-10-18 Google Technology Holdings LLC Privacy mode for always-on voice-activated information assistant
US9697831B2 (en) * 2013-06-26 2017-07-04 Cirrus Logic, Inc. Speech recognition
US9466288B2 (en) * 2013-08-28 2016-10-11 Texas Instruments Incorporated Comparing differential ZC count to database to detect expected sound
US20150242760A1 (en) * 2014-02-21 2015-08-27 Microsoft Corporation Personalized Machine Learning System
JP6464449B2 (ja) * 2014-08-29 2019-02-06 本田技研工業株式会社 音源分離装置、及び音源分離方法
KR102276023B1 (ko) * 2014-09-19 2021-07-12 엘지전자 주식회사 이동 단말기 및 그의 움직임 기반의 저전력 구현 방법
US9652017B2 (en) * 2014-12-17 2017-05-16 Qualcomm Incorporated System and method of analyzing audio data samples associated with speech recognition
KR102346302B1 (ko) * 2015-02-16 2022-01-03 삼성전자 주식회사 전자 장치 및 음성 인식 기능 운용 방법
US20180009118A1 (en) * 2015-02-17 2018-01-11 Nec Corporation Robot control device, robot, robot control method, and program recording medium
EP3264413B1 (en) * 2015-02-23 2020-10-21 Sony Corporation Information processing system and method
US20160275348A1 (en) * 2015-03-17 2016-09-22 Motorola Mobility Llc Low-power iris authentication alignment
US10475439B2 (en) * 2015-03-23 2019-11-12 Sony Corporation Information processing system and information processing method
KR102453603B1 (ko) * 2015-11-10 2022-10-12 삼성전자주식회사 전자 장치 및 그 제어 방법
US20170235361A1 (en) * 2016-01-20 2017-08-17 Panasonic Automotive Systems Company Of America, Division Of Panasonic Corporation Of North America Interaction based on capturing user intent via eye gaze
US9916832B2 (en) * 2016-02-18 2018-03-13 Sensory, Incorporated Using combined audio and vision-based cues for voice command-and-control
US20170256270A1 (en) * 2016-03-02 2017-09-07 Motorola Mobility Llc Voice Recognition Accuracy in High Noise Conditions
US10140987B2 (en) * 2016-09-16 2018-11-27 International Business Machines Corporation Aerial drone companion device and a method of operating an aerial drone companion device
KR102623272B1 (ko) * 2016-10-12 2024-01-11 삼성전자주식회사 전자 장치 및 이의 제어 방법
GB2555661A (en) * 2016-11-07 2018-05-09 Cirrus Logic Int Semiconductor Ltd Methods and apparatus for biometric authentication in an electronic device

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20130104682A (ko) * 2012-03-15 2013-09-25 최상길 이동통신 단말기에서 디스플레이 화면 및 터치 자동 잠금 장치 및 그 방법
KR20140014812A (ko) * 2012-07-26 2014-02-06 삼성전자주식회사 영상 인식을 이용하여 음성 인식을 하는 방법 및 장치

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11963388B2 (en) 2019-05-27 2024-04-16 Samsung Display Co., Ltd. Display device and method of manufacturing the same
US12572215B2 (en) 2021-12-10 2026-03-10 Samsung Electronics Co., Ltd. Electronic device, and method for preventing/reducing misrecognition of gesture in electronic device

Also Published As

Publication number Publication date
US20180137862A1 (en) 2018-05-17
EP3542523A1 (en) 2019-09-25
EP3542523B1 (en) 2024-01-03
EP3542523A4 (en) 2020-07-01
US10553211B2 (en) 2020-02-04
WO2018093005A1 (en) 2018-05-24
KR102591413B1 (ko) 2023-10-19

Similar Documents

Publication Publication Date Title
KR102591413B1 (ko) 이동단말기 및 그 제어방법
KR20170010494A (ko) 이동 단말기 및 그 제어 방법
KR101659028B1 (ko) 이동 단말기 및 이의 제어 방법
KR20160006515A (ko) 이동 단말기 및 그것의 제어방법
KR20150142359A (ko) 이동단말기 및 그 제어방법
KR20180005521A (ko) 이동 단말기 및 그 제어방법
KR20150135844A (ko) 이동 단말기 및 그 제어 방법
KR20150084133A (ko) 이동단말기 및 그 제어방법
KR101510704B1 (ko) 이동 단말기 및 그것의 제어 방법
KR20170074372A (ko) 이동 단말기 및 그 제어 방법
KR20170082229A (ko) 이동 단말기 및 그 제어방법
KR20170073985A (ko) 이동 단말기 및 그 제어 방법
KR20170037431A (ko) 이동 단말기 및 그것의 제어방법
KR20160148959A (ko) 이동 단말기 및 그 제어방법
KR20160066269A (ko) 이동 단말기 및 그 제어 방법
KR101604814B1 (ko) 이동 단말기 및 그 제어 방법
KR20170019071A (ko) 이동단말기 및 그 제어방법
KR20160031336A (ko) 이동단말기 및 그 제어방법
KR20150125264A (ko) 이동단말기 및 그 제어방법
KR20160069854A (ko) 이동 단말기 및 그 제어 방법
KR20160043426A (ko) 이동 단말기 및 그 제어 방법
KR20170028177A (ko) 이동단말기 및 그 제어방법
KR101617295B1 (ko) 이동단말기 및 그 제어방법
KR101698099B1 (ko) 이동 단말기 및 그것의 제어 방법
KR20160028319A (ko) 이동 단말기

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20161116

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20211101

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20161116

Comment text: Patent Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20230120

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20230725

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20231016

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20231017

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
