Abstract

본 발명은, 창틀 프레임과 상기 창틀 프레임 안에 복수개가 나란히 배치되고 슬라이딩 이동하여 내부공간과 외부 공간을 연통시키거나 차단하는 창문으로 구성된 창문장치, 실외측에 노출되는 전면과 실내측에 노출되는 후면을 관통하는 환기구를 한정하는 사각형 환풍기 프레임, 상기 환풍기 프레임의 상기 환기구에 회전가능하게 설치되는 팬, 및 닫힘 상태에서 상기 환기구를 차단할 수 있도록 상기 환기구의 실외측에 노출되는 상기 전면에 평행으로 배치되는 복수의 루버를 포함하고, 상기 창문장치의 열린 공간에 설치되는 환기팬, 상기 횐기팬이 설치된 후 상기 환기팬의 아래 또는 위의 상기 창문 장치의 상기 열린 공간을 차폐시키는 차폐부, 실내외 환경을 감지하는 복수의 센서들을 포함하는 IoT 센서 및 상기 IoT 센서에서 인가되는 신호에 따라 실내외 환경을 판단하고 이에 따라 상기 팬의 구동과 루버의 개폐를 제어하는 제어부를 포함하는 이동식 환풍기 시스템을 제공한다.The present invention relates to a window device comprising a window frame frame and a window frame, the window frame frame comprising a window frame and a window frame, the window frame being slidably disposed and slidingly connected to the interior space, A fan rotatably installed in the ventilating hole of the ventilator frame, and a plurality of ventilating openings which are arranged in parallel to the front surface of the ventilating opening so as to block the ventilating opening in a closed state, A ventilation fan installed in the open space of the window device, a shield for shielding the open space of the window device below or above the ventilation fan after the ventilation fan is installed, An IoT sensor including a plurality of sensors and a signal applied from the IoT sensor Determining the indoor and outdoor environment and thereby provide a removable ventilation system comprising a control unit for controlling the drive and the opening and closing of louvers of the fan.

Description

이동식 환풍기 시스템 및 그 제어방법{MOVABLE VENTILATION FAN AND CONTROLLING METHOD THE SAME}[0001] MOVABLE VENTILATION FAN AND CONTROLLING METHOD THE SAME [0002]

본 발명은 이동식 환풍기 시스템 및 그 제어방법에 관한 것이다.The present invention relates to a portable fan system and a control method thereof.

일반적으로 가옥, 빌딩, 오피스 등의 건물 내부에서는 공기 순환이 원활하지 않은 경우 공기가 오염되고 이렇게 오염된 공기 속의 먼지, 미생물 등은 호흡기 질병과 각종 알러지를 유발하는 원인이 되고 있다. 또한, 새집증후군을 유발하는 합성 물질이 건축재에서 방출된다. Generally, in a building, a building, an office or the like, when the air circulation is not smooth, the air is polluted and dust and microorganisms in the polluted air cause respiratory diseases and various allergies. In addition, synthetic materials that cause sick house syndrome are released from construction materials.

이를 감안하여 실내와 외부를 통풍시켜 공기를 자주 환기함으로써, 실내에 각종 오염물질들이 축적되지 않도록 창문을 통해 환기를 실시하였다. 부엌이나 화장실의 경우, 조리대의 후드나 화장실에 형성된 환풍기 설치구에 별도의 환풍기를 설치하여 음식 냄새를 실외로 배출시키거나 화장실의 불쾌한 냄새를 실외로 배출시켰다.In consideration of this, ventilation was performed through the windows so as to prevent the accumulation of various pollutants in the room by ventilating the room and ventilating the room frequently. In the case of kitchen or toilet, separate ventilator was installed in the ventilator installed in the hood or toilet of the countertop to discharge the food odor outdoors or to discharge the unpleasant smell of the toilet outdoors.

그런데, 조리대의 후드에 설치되는 환풍기는 소음이 너무 시끄러워 사용을 기피하게 되며, 또한 후드의 환풍기를 가동시킬 지라도 환기가 충분히 이루어지지 못해 주방의 냄새가 실내로 퍼져나가 공기를 오염시키는 문제점이 있었다.However, the ventilator installed in the hood of the countertop is too noisy to avoid use, and even if the ventilator of the hood is operated, the ventilation is not sufficiently performed, and the smell of the kitchen spreads into the room and contaminates the air.

또한, 벽체의 환풍구에 설치되는 환풍기는 대개 높은 곳에 위치되어 청소 및 관리가 어렵기 때문에 필터를 배제하고 회전날개를 노출시킨 채 설치되어 미관상 좋지 않고 이물질이 오염되어도 손보기가 어려운 문제점이 있었다.In addition, since the ventilator installed in the ventilation hole of the wall is generally located at a high place, it is difficult to clean and manage the ventilator, so that the filter is excluded and the rotor is exposed while being exposed.

대한민국 공개 특허 제10-2004-0108646호 (2004.12.24)Korean Patent Publication No. 10-2004-0108646 (December 24, 2004) 대한민국 공개 특허 제10-2002-0031017호 (2002.04.26)Korean Patent Publication No. 10-2002-0031017 (Apr. 26, 2002)

본 발명은 상기한 문제점을 해소하기 위하여 안출된 것으로서, 본 발명의 목적은 환풍기를 창문의 오픈된 공간에 자유롭게 설치 및 해체가 가능한 이동식 환풍기 시스템을 제공하는 것이다.SUMMARY OF THE INVENTION It is an object of the present invention to provide a portable fan system in which a fan can be freely installed and dismantled in an open space of a window.

또한, 본 발명의 실시예는 단말기를 이용해 원격으로 환풍기의 가동 및 개폐를 제어할 수 있는 이동식 환풍기 시스템의 제어 방법을 제공하는 것을 목적으로 한다.It is another object of the present invention to provide a control method of a portable fan system that can control the operation and opening / closing of the fan remotely using a terminal.

또한, 본 발명의 실시예는 IoT 센서를 이용하여 실내외 환경을 분석하여 장소 별로 환기시킬 수 있는 이동식 환풍기 시스템 및 그 제어방법을 제공하는 것을 목적으로 한다.It is another object of the present invention to provide a portable ventilator system and its control method capable of analyzing an indoor and outdoor environment using an IoT sensor and ventilating the indoor and outdoor environments.

또한, 본 발명의 실시예는 IoT 센서를 이용하여 실내외 환경을 분석하여 이동식 환풍기 시스템의 차폐를 제어할 수 있는 이동식 환풍기 시스템 및 그 제어방법을 제공하는 것을 목적으로 한다. It is another object of the present invention to provide a portable fan system which can control the shielding of a portable fan system by analyzing indoor and outdoor environments using an IoT sensor and a control method thereof.

상기 목적을 달성하기 위하여 본 발명에 따른 이동식 환풍기 시스템은,According to an aspect of the present invention, there is provided a portable fan system comprising:

창틀 프레임과 상기 창틀 프레임 안에 복수개가 나란히 배치되고 슬라이딩 이동하여 내부공간과 외부 공간을 연통시키거나 차단하는 창문으로 구성된 창문장치;A window device comprising a window frame frame and a plurality of windows arranged side by side in the window frame frame and sliding or sliding to communicate or block the inner space and the outer space;

실외측에 노출되는 전면과 실내측에 노출되는 후면을 관통하는 환기구를 한정하는 사각형 환풍기 프레임, 상기 환풍기 프레임의 상기 환기구에 회전가능하게 설치되는 팬, 및 닫힘 상태에서 상기 환기구를 차단할 수 있도록 상기 환기구의 실외측에 노출되는 상기 전면에 평행으로 배치되는 복수의 루버를 포함하고, 상기 창문장치의 열린 공간에 설치되는 환기팬;A rectangular fan frame that defines a front surface exposed to the outdoor side and a rear surface exposed to the indoor side; a fan rotatably installed in the ventilation hole of the fan frame; and a fan And a plurality of louvers arranged in parallel to the front surface exposed on the outdoor side of the window device, wherein the ventilation fan is installed in the open space of the window device;

상기 횐기팬이 설치된 후 상기 환기팬의 아래 또는 위의 상기 창문 장치의 상기 열린 공간을 차폐시키는 차폐부;A shield for shielding the open space of the window device below or above the ventilation fan after the fan is installed;

실내외 환경을 감지하는 복수의 센서들을 포함하는 IoT 센서; 및An IoT sensor including a plurality of sensors for sensing an indoor / outdoor environment; And

상기 IoT 센서에서 인가되는 신호에 따라 실내외 환경을 판단하고 이에 따라 상기 팬의 구동과 루버의 개폐를 제어하는 제어부를 포함하는 것을 특징으로 한다.And a control unit for controlling the operation of the fan and the opening and closing of the louver according to a signal applied from the IoT sensor.

상기 차폐부는 상기 환풍기 프레임과 동일한 가로 길이를 가지는 복수의 차폐판과 복수의 상기 차폐판을 연결하는 복수의 연결링크를 포함하는 것을 특징으로 한다.The shielding portion includes a plurality of shielding plates having the same horizontal length as the ventilator frame and a plurality of connecting links connecting the plurality of shielding plates.

상기 차폐판은 좌우 양측 사이에 각각 "X"자 형태로 상기 연결링크가 결합하여 상기 차폐판의 상하 이동이 가능한 것을 특징으로 한다.And the shield plate is coupled with the connecting link in an "X" shape between the left and right sides so that the shield plate can be moved up and down.

상기 차폐부는 상기 환풍기 프레임의 아래 또는 위의 열린 공간의 높이에 따라 상기 차폐판을 상하 이동시켜, 상기 환풍기 프레임의 아래 또는 위의 공간을 차폐하는 것을 특징으로 한다.And the shielding portion moves the shielding plate up and down according to the height of the open space below or above the ventilator frame to shield the space below or above the ventilator frame.

상기 IoT 센서는 온도센서, 습도센서, 먼지센서, 조도센서, 빗물 감지 센서, 및 이산화탄소 감지센서를 포함하는 그룹에서 선택된 하나 이상의 센서를 포함하는 것을 특징으로 한다.The IoT sensor includes at least one sensor selected from the group consisting of a temperature sensor, a humidity sensor, a dust sensor, an illuminance sensor, a rainwater sensor, and a carbon dioxide sensor.

상기 제어부는 모바일 단말기와 통신 가능하게 연결되어 상기 모바일 단말기에서 인가되는 제어 명령에 따라 상기 팬의 구동과 상기 루버의 개폐를 제어하는 것을 특징으로 한다.The control unit is connected to the mobile terminal in a communicable manner, and controls driving of the fan and opening and closing of the louver according to a control command applied from the mobile terminal.

본 발명의 다른 실시예에 따른 이동식 환풍기 시스템 제어 방법은,According to another aspect of the present invention, there is provided a method of controlling a mobile fan system,

상기 제어부는 상기 IoT 센서부에서 신호가 입력되면 입력 신호가 실내외 환기 모드 인지를 판단하는 단계; Determining whether the input signal is in the indoor / outdoor ventilation mode when a signal is input from the IoT sensor unit;

상기 단계에서 환기 모드로 판단되면 상기 환풍기의 상기 루버를 오픈 상태로 제어하고 상기 환풍기의 팬을 구동시키는 단계; 및Controlling the louver of the ventilator to be in an open state and driving a fan of the ventilator when it is determined in the ventilation mode; And

상기 단계에서 차폐 모드로 판단되면 상기 환풍기의 상기 루버를 닫힘 상태로 제어하고 상기 환풍기의 팬을 정지시키는 단계를 포함하는 것을 특징으로 한다.And controlling the louver of the ventilator to be in a closed state and stopping the fan of the ventilator when it is determined that the mode is the shielding mode.

상기와 같이 구성된 본 발명의 실시예에 따르면, According to the embodiment of the present invention configured as described above,

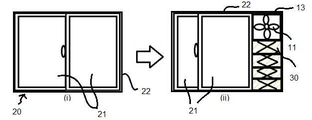

도 1 은 일반적인 창문 장치와 본 발명의 일 실시예에 따라 창문 장치에 설치되는 환풍기를 개략적으로 나타낸 도면이다.
도 2 는 본 발명의 일 실시예에 따른 환풍기의 개방 및 차폐를 개략적으로 나타낸 도면이다.
도 3 은 본 발명의 일 실시예에 따른 이동식 환풍기 시스템을 개략적으로 나타낸 블럭도이다.
도 4 는 본 발명의 일 실시예에 따른 이동식 환풍기 시스템의 제어 방법을 나타낸 흐름도이다.1 is a schematic view illustrating a general window device and a ventilator installed in a window device according to an embodiment of the present invention.
2 is a view schematically showing the opening and shielding of the ventilator according to an embodiment of the present invention.
3 is a block diagram schematically illustrating a portable fan system according to an embodiment of the present invention.
4 is a flowchart illustrating a control method of a portable fan system according to an embodiment of the present invention.

본 발명은 다양한 변경을 가할 수 있고 여러 가지 형태를 가질 수 있는 바, 실시예를 본문에 상세하게 설명하고자 한다. 그러나 이는 본 발명을 특정한 개시 형태에 대해 한정하려는 것이 아니며, 본 발명의 사상 및 기술 범위에 포함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다. 각 도면을 설명하면서 유사한 참조 부호를 유사한 구성 요소에 대해 사용하였다. 제1, 제2 등의 용어는 다양한 구성 요소들을 설명하는데 사용될 수 있지만, 상기 구성 요소들은 상기 용어들에 의해 한정되어서는 안 된다. 상기 용어들은 하나의 구성 요소를 다른 구성 요소로부터 구별하는 목적으로만 사용된다. 본 출원에서 사용한 용어는 단지 특정한 실시예를 설명하기 위해 사용된 것으로, 본 발명을 한정하려는 의도가 아니다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다. 본 출원에서, "포함하다" 또는 "이루어진다" 등의 용어는 명세서 상에 기재된 특징, 숫자, 단계, 동작, 구성 요소, 부분품 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 동작, 구성 요소, 부분품 또는 이들을 조합한 것들의 존재 또 는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.While the present invention has been described in connection with certain exemplary embodiments, it is obvious to those skilled in the art that various changes and modifications may be made therein without departing from the spirit and scope of the invention. It is to be understood, however, that the invention is not intended to be limited to the particular forms disclosed, but on the contrary, is intended to cover all modifications, equivalents, and alternatives falling within the spirit and scope of the invention. Like reference numerals are used for like elements in describing each drawing. The terms first, second, etc. may be used to describe various components, but the components should not be limited by the terms. The terms are used only for the purpose of distinguishing one component from another. The terminology used in this application is used only to describe a specific embodiment and is not intended to limit the invention. The singular expressions include plural expressions unless the context clearly dictates otherwise. In the present application, the term "comprises" or "comprising ", etc. is intended to specify that there is a stated feature, figure, step, operation, component, But do not preclude the presence or addition of one or more other features, integers, steps, operations, components, parts, or combinations thereof.

다르게 정의되지 않는 한, 기술적이거나 과학적인 용어를 포함해서 여기서 사용되는 모든 용어들은 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가지고 있다. 일반적으로 사용되는 사전에 정의되어 있는 것과 같은 용어들은 관련 기술의 문맥 상 가지는 의미와 일치하는 의미를 가지는 것으로 해석되어야 하며, 본 출원에서 명백하게 정의하지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다.Unless defined otherwise, all terms used herein, including technical or scientific terms, have the same meaning as commonly understood by one of ordinary skill in the art to which this invention belongs. Terms such as those defined in commonly used dictionaries are to be interpreted as having a meaning consistent with the contextual meaning of the related art and are to be interpreted as either ideal or overly formal in the sense of the present application Do not.

이하, 첨부된 도면을 참조하여, 본 발명의 실시예에 대해 설명한다. 도면에 관계없이 동일한 부재번호는 동일한 구성요소를 지칭한다. 실시예들에서 중복되는 설명은 생략하기로 한다.Hereinafter, embodiments of the present invention will be described with reference to the accompanying drawings. The same reference numerals refer to the same elements regardless of the drawings. Overlapping description will be omitted in the embodiments.

도 1 은 일반적인 창문 장치와 본 발명의 일 실시예에 따라 창문 장치에 설치되는 환풍기를 개략적으로 나타내고, 도 2 는 본 발명의 일 실시예에 따른 환풍기의 개방 및 차폐를 개략적으로 나타내고, 도 3 은 본 발명의 일 실시예에 따른 환풍기 시스템을 개략적으로 나타낸다.FIG. 1 schematically shows a general window device and a ventilator installed in a window device according to an embodiment of the present invention. FIG. 2 schematically shows opening and shielding of the ventilator according to an embodiment of the present invention, Fig. 1 schematically shows a ventilator system according to an embodiment of the present invention.

도시되는 바와 같이, 본 발명의 실시예에 따른 이동식 환풍기 시스템은 창문장치(20)의 열린 공간에 설치되는 환풍기(10)와 차폐부(30)를 포함한다. As shown, the portable ventilator system according to the embodiment of the present invention includes the ventilator 10 and the shield 30 installed in the open space of the window device 20.

창문장치(20)는 창틀 프레임(22)과 창틀 프레임(22) 안에 복수개가 나란히 설치되고 슬라이딩 이동하여 내부공간과 외부공간을 연통시키거나 차단하는 창문(21)을 포함한다. 창틀 프레임(22)은 건물의 벽체에 설치되어 건물 외부와 내부를 구획한다. The window device 20 includes a window 21 that is installed in parallel with the window frame 22 and the window frame 22 and slidably moves to communicate or block the inner space and the outer space. The window frame 22 is installed on the wall of the building to partition the exterior and interior of the building.

환풍기(10)는 환풍기 프레임(22), 팬(11), 복수의 루버(12), 팬구동부(110), 루버 구동부(120)를 포함한다. 환풍기 프레임(22)은 실외측에 노출되는 전면과 실내측에 노출되는 후면을 관통하는 환기구가 마련된다. 복수의 루버(12)는 닫힘 상태에서 환기구를 차단할 수 있도록 환풍기 프레임(22)의 실외측에 노출되는 전면에 평행으로 배치된다. 복수의 루버(12)는 오픈 상태일 경우 루버 구동부(120)에 의해 환기구에 대하여 수직 방향으로 회전하여 루버(12) 사이의 공간으로 공기가 이동할 수 있다. 복수의 루버(12)는 닫힘 상태일 경우 환기구에 대하여 수평방향으로 회전하여 복수의 루버(12)에 의해 환기구가 차폐된다. 팬(11)은 환기구에 회전 가능하게 배치되고, 공기의 배기 또는 흡입이 가능하도록 팬구동부(110)의 구동에 의해 회전 구동된다. The fan unit 10 includes a fan frame 22, a fan 11, a plurality of louvers 12, a fan driving unit 110, and a louver driving unit 120. The ventilator frame 22 is provided with a ventilating hole passing through the front surface exposed on the outdoor side and the rear surface exposed on the indoor side. The plurality of louvers 12 are disposed parallel to the front surface exposed on the outdoor side of the ventilator frame 22 so as to block the ventilator in the closed state. When the plurality of louvers 12 are in an open state, the louver driving part 120 rotates in a direction perpendicular to the air vent, and air can move to a space between the louvers 12. [ When the plurality of louvers 12 are in the closed state, the louvers 12 are rotated in the horizontal direction with respect to the ventilation openings, and the ventilation openings are shielded by the plurality of louvers 12. The fan 11 is rotatably disposed in the ventilation hole, and is driven to rotate by driving the fan driving unit 110 so that air can be exhausted or sucked.

차폐부(30)는 창틀 프레임(22) 안에서 창문(21)의 열린 공간에 설치되는 환풍기(10)의 아래 또는 위에 배치되어 환풍기 프레임(13) 아래 또는 위의 공간을 차폐하게 된다. 차폐부(30)는 복수의 차폐판(31)과 복수의 연결링크(32)를 포함한다. 차폐판(31)은 환풍기 프레임(13)과 동일한 가로 길이를 가진다. 차폐판(31)은 좌우 양측 사이에 각각 "X"자 형태로 연결링크(32)가 결합하여 상하 이동이 가능하게 된다. 따라서, 환풍기 프레임(13) 아래 또는 위의 공간의 높이에 따라 차폐판(31)을 상하 이동시켜, 환풍기 프레임(13) 아래 또는 위의 공간을 차폐한다. 환풍기(10)와 상하 길이 조절 가능한 차폐부(30)의 구성으로 어느 창문 장치에나 이동하여 설치가 가능하게 된다.The shield 30 is disposed below or above the ventilator 10 installed in the open space of the window 21 in the window frame 22 to shield the space below or above the ventilator frame 13. The shield 30 includes a plurality of shielding plates 31 and a plurality of connecting links 32. The shield plate 31 has the same width as the ventilator frame 13. The shielding plate 31 can be moved up and down by joining the connecting link 32 in the shape of "X" between the left and right sides. Therefore, the shield plate 31 is moved up and down according to the height of the space below or above the ventilator frame 13 to shield the space below or above the ventilator frame 13. [ The fan unit 10 and the shielding unit 30 capable of adjusting the vertical length can be moved and installed in any window apparatus.

도 3은 본 발명의 실시예에 따른 이동식 환풍기 시스템의 구성을 개략적으로 나타낸 블럭도로서, 도시하는 바와 같이, 본 발명의 실시예에 따른 이동식 환풍기 시스템은 환풍기(10)의 팬(11)을 구동시키는 팬구동부(110), 환풍기(10)의 루버(12)를 구동하는 루버 구동부(120), 실내외에 설치된 IoT 센서들(210,220,230,240) 및 이들과 유무선 통신이 가능하게 연결되는 제어부(300)를 포함한다. 제어부(300)는 실내외에 설치된 IoT 센서들(210,220,230,240)로부터 환경 정보를 인가받아 이에 따라 환풍기(10)의 팬(11)의 구동 및 루버(12)의 개폐를 제어한다. 제어부(300)는 통신부(310)를 포함하여 모바일 단말기(410) 및 IoT 센서들과 통신 가능하게 연결된다. 사용자는 모바일 단말기(410)를 통해 제어부(300)로 팬(11)의 구동과 루버(12)의 개폐 제어 명령을 입력할 수 있다. IoT 센서에는 온도센서(210), 습도센서(220), 먼지센서(230), 조도센서(240)을 포함할 수 있고 이외에도 빗물감지센서, 이산화탄소 감지센서 등을 더 포함할 수 있다. 3 is a block diagram schematically showing the configuration of a portable fan system according to an embodiment of the present invention. As shown in the figure, the portable fan system according to the embodiment of the present invention drives the fan 11 of the fan 10 A louver driving unit 120 for driving the louver 12 of the ventilator 10, IoT sensors 210 and 220 installed inside and outside the room, and a control unit 300 connected to the louver 12 by wire / do. The control unit 300 receives environment information from the IOT sensors 210 and 220 installed in the room and outside the room and controls the operation of the fan 11 of the fan 10 and the opening and closing of the louver 12. The controller 300 includes a communication unit 310 and is connected to the mobile terminal 410 and the IoT sensors so as to be able to communicate with each other. The user can input the operation of the fan 11 and the opening and closing control command of the louver 12 to the control unit 300 through the mobile terminal 410. [ The IoT sensor may include a temperature sensor 210, a humidity sensor 220, a dust sensor 230, and an illuminance sensor 240, as well as a rainfall sensor, a carbon dioxide sensor, and the like.

제어부(300)는 빗물감지센서에 의해 빗물이 감지되면 루버(12)가 닫힘상태로 회전하도록 루버 구동부(120)를 구동한다. 제어부(300)는 여름철에는 외기 온도가 설정 온도 보다 높으면 루버(12)가 닫힘상태로 회전하도록 루버 구동부(120)를 구동한다. 제어부(300)는 겨울철에는 외기 온도가 설정 온도보다 낮으면 루버(12)가 닫힘상태로 회전하도록 루버 구동부(120)를 구동한다. 제어부(300)는 봄 가을철에는 내기 온도와 외기 온도가 설정 값을 벗어나면 루버(12)가 오픈 상태로 회전하도록 루버 구동부(120)를 구동하고, 팬(11)이 구동하도록 팬구동부(110)를 구동한다. 제어부(300)는 미세먼지 감지 센서에 의해 실외의 미세먼지 농도가 일정 수준 이상으로 감지될 경우, 루버(12)를 닫힘 상태로 회전하도록 루버 구동부(120)를 구동한다. 제어부(300)는 이산화탄소 감지 센서에 의해 실내의 이산화탄소 농도가 일정 수준 이상으로 감지될 경우, 루버(12)를 오픈 상태로 회전하도록 루버 구동부(120)를 구동하고, 팬(11)이 구동하도록 팬 구동부(110)를 구동한다. 제어부(300)는 모바일 단말기(410)를 통해 미세먼지 주의보가 입력되면 루버(12)가 닫힘 상태로 회전하도록 루버 구동부(120)를 구동한다.The control unit 300 drives the louver driving unit 120 to rotate the louver 12 in a closed state when rainwater is detected by the rainwater sensor. In the summer, the controller 300 drives the louver driver 120 to rotate the louver 12 in a closed state when the outdoor air temperature is higher than the preset temperature. The control unit 300 drives the louver driving unit 120 to rotate the louver 12 in a closed state when the outside air temperature is lower than the set temperature in winter. The control unit 300 drives the louver driving unit 120 to rotate the louver 12 in an open state when the indoor temperature and the outdoor air temperature are outside the set value in the spring and fall, . The control unit 300 drives the louver driving unit 120 to rotate the louver 12 in a closed state when the fine dust density of the outdoor is detected by the fine dust detecting sensor to a predetermined level or more. The control unit 300 drives the louver driving unit 120 to rotate the louver 12 in an open state when the concentration of carbon dioxide in the room is detected to be higher than a certain level by the carbon dioxide sensor, The driving unit 110 is driven. The control unit 300 drives the louver driving unit 120 to rotate the louver 12 in the closed state when the fine dust warning is inputted through the mobile terminal 410. [

제어부(300)는 이동식 환풍기 시스템 제어 서버가 될 수 있다. 이동식 환풍기 시스템 제어용 애플리케이션이 모바일 단말기(410)에 설치되면 상기 이동식 환풍기 시스템 제어 서버와 통신하여 IoT 센서 감지 정보와 팬(11)과 루버(12)의 상태 정보를 사용자에게 전달할 수 있고, 사용자는 모바일 단말기(410)를 통해 팬(11)과 루버(12)의 상태를 조정할 수 있다.The control unit 300 may be a portable fan system control server. When the mobile ventilator system control application is installed in the mobile terminal 410, it can communicate with the portable ventilator system control server to transmit the IoT sensor detection information and the status information of the fan 11 and the louver 12 to the user, The state of the fan 11 and the louver 12 through the terminal 410 can be adjusted.

10 : 환풍기 11 : 팬
12 : 루버 13 : 환풍기 프레임
20 : 창문 장치 21 : 창문
22 : 창틀 프레임 30 : 차폐부
31 : 차폐판 32 : 연결링크
110 : 팬구동부 120 : 루버구동부
210,220,230,240 : 센서
300 : 제어부 310 : 통신부
410 : 모바일 단말기10: Fan 11: Fan
12: louver 13: ventilator frame
20: Window device 21: Window
22: window frame frame 30: shielding part
31: shield plate 32: connection link
110: fan driving unit 120: louver driving unit
210, 220, 230, 240:
300: control unit 310: communication unit
410: Mobile terminal

Claims (7)

창틀 프레임과 상기 창틀 프레임 안에 복수개가 나란히 배치되고 슬라이딩 이동하여 내부공간과 외부 공간을 연통시키거나 차단하는 창문으로 구성된 창문장치;
실외측에 노출되는 전면과 실내측에 노출되는 후면을 관통하는 환기구를 한정하는 사각형 환풍기 프레임, 상기 환풍기 프레임의 상기 환기구에 회전가능하게 설치되는 팬, 및 닫힘 상태에서 상기 환기구를 차단할 수 있도록 상기 환기구의 실외측에 노출되는 상기 전면에 평행으로 배치되는 복수의 루버를 포함하고, 상기 창문장치의 열린 공간에 설치되는 환기팬;
상기 횐기팬이 설치된 후 상기 환기팬의 아래 또는 위의 상기 창문 장치의 상기 열린 공간을 차폐시키는 차폐부;
실내외 환경을 감지하는 복수의 센서들을 포함하는 IoT 센서; 및
상기 IoT 센서에서 인가되는 신호에 따라 실내외 환경을 판단하고 이에 따라 상기 팬의 구동과 루버의 개폐를 제어하는 제어부를 포함하는 이동식 환풍기 시스템.A window device comprising a window frame frame and a plurality of windows arranged side by side in the window frame frame and sliding or sliding to communicate or block the inner space and the outer space;
A rectangular fan frame that defines a front surface exposed to the outdoor side and a rear surface exposed to the indoor side, a fan rotatably installed in the ventilation hole of the fan frame, and a fan And a plurality of louvers arranged in parallel to the front surface exposed on the outdoor side of the window device, wherein the ventilation fan is installed in the open space of the window device;
A shield for shielding the open space of the window device below or above the ventilation fan after the fan is installed;
An IoT sensor including a plurality of sensors for sensing an indoor / outdoor environment; And
And a control unit for controlling the operation of the fan and the opening and closing of the louver according to a signal applied from the IoT sensor. 제 1 항에 있어서,
상기 차폐부는 상기 환풍기 프레임과 동일한 가로 길이를 가지는 복수의 차폐판과 복수의 상기 차폐판을 연결하는 복수의 연결링크를 포함하는 이동식 환풍기 시스템.The method according to claim 1,
Wherein the shield comprises a plurality of shielding plates having the same transverse length as the ventilator frame and a plurality of connecting links connecting the plurality of shielding plates. 제 2 항에 있어서,
상기 차폐판은 좌우 양측 사이에 각각 "X"자 형태로 상기 연결링크가 결합하여 상기 차폐판의 상하 이동이 가능한 이동식 환풍기 시스템.3. The method of claim 2,
Wherein the shield plate is movable in a vertical direction by engaging the connection link in an "X" shape between both right and left sides. 제 3 항에 있어서,
상기 차폐부는 상기 환풍기 프레임의 아래 또는 위의 열린 공간의 높이에 따라 상기 차폐판을 상하 이동시켜, 상기 환풍기 프레임의 아래 또는 위의 공간을 차폐하는 이동식 환풍기 시스템.The method of claim 3,
Wherein the shield shields the space below or above the ventilator frame by moving the shield plate up and down according to the height of the open space below or above the ventilator frame. 제 1 항에 있어서,
상기 IoT 센서는 온도센서, 습도센서, 먼지센서, 조도센서, 빗물 감지 센서, 및 이산화탄소 감지센서를 포함하는 그룹에서 선택된 하나 이상의 센서를 포함하는 이동식 환풍기 시스템.The method according to claim 1,
Wherein the IoT sensor comprises at least one sensor selected from the group consisting of a temperature sensor, a humidity sensor, a dust sensor, an illuminance sensor, a rainwater sensor, and a carbon dioxide sensor. 제 1 항에 있어서,
상기 제어부는 모바일 단말기와 통신 가능하게 연결되어 상기 모바일 단말기에서 인가되는 제어 명령에 따라 상기 팬의 구동과 상기 루버의 개폐를 제어하는 이동식 환풍기 시스템.The method according to claim 1,
Wherein the control unit is communicably connected to the mobile terminal and controls driving of the fan and opening / closing of the louver according to a control command applied from the mobile terminal. 제 5 항의 이동식 환풍기 시스템 제어 방법에 있어서,
상기 제어부는 상기 IoT 센서부에서 신호가 입력되면 입력 신호가 실내외 환기 모드 인지를 판단하는 단계;
상기 단계에서 환기 모드로 판단되면 상기 환풍기의 상기 루버를 오픈 상태로 제어하고 상기 환풍기의 팬을 구동시키는 단계; 및
상기 단계에서 차폐 모드로 판단되면 상기 환풍기의 상기 루버를 닫힘 상태로 제어하고 상기 환풍기의 팬을 정지시키는 단계를 포함하는 이동식 환풍기 시스템 제어 방법.The method of controlling a portable fan system according to claim 5,
Determining whether the input signal is in the indoor / outdoor ventilation mode when a signal is input from the IoT sensor unit;
Controlling the louver of the ventilator to be in an open state and driving a fan of the ventilator when it is determined in the ventilation mode; And
Controlling the louver of the ventilator to be in a closed state and stopping the fan of the ventilator when the mode is determined to be the shielded mode.
KR1020160140207A 2016-10-26 2016-10-26 Movable ventilation fan and controlling method the same Withdrawn KR20180045963A (en)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020160140207A KR20180045963A (en) 2016-10-26 2016-10-26 Movable ventilation fan and controlling method the same

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020160140207A KR20180045963A (en) 2016-10-26 2016-10-26 Movable ventilation fan and controlling method the same

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR2020180002342U Division KR20180001693U (en) 2018-05-30 2018-05-30 Movable ventilation fan and controlling method the same

Publications (1)

Publication Number Publication Date
KR20180045963A true KR20180045963A (en) 2018-05-08

Family

ID=62187398

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020160140207A Withdrawn KR20180045963A (en) 2016-10-26 2016-10-26 Movable ventilation fan and controlling method the same

Country Status (1)

Country Link
KR (1) KR20180045963A (en)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN109028708A (en) * 2018-08-16 2018-12-18 广西河池市康美环境科技设备股份有限公司 A kind of mulberry leaf moisturizing fresh-keeping system and its preservation method
KR20190142091A (en) * 2018-06-15 2019-12-26 (주)공존에스앤티 Window-type smart air purifying ventilator
KR102430591B1 (en) * 2021-07-07 2022-08-05 윤승민 Ventilating window for preventiong from rainwater

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190142091A (en) * 2018-06-15 2019-12-26 (주)공존에스앤티 Window-type smart air purifying ventilator
US10859279B2 (en) 2018-06-15 2020-12-08 Gongzone S&T Co., Ltd. Window-type smart air purifying ventilator
CN109028708A (en) * 2018-08-16 2018-12-18 广西河池市康美环境科技设备股份有限公司 A kind of mulberry leaf moisturizing fresh-keeping system and its preservation method
KR102430591B1 (en) * 2021-07-07 2022-08-05 윤승민 Ventilating window for preventiong from rainwater

Similar Documents

Publication Publication Date Title
US10859279B2 (en) Window-type smart air purifying ventilator
CN111465808B (en) Air purifier and control method thereof
JP6733734B2 (en) Ventilation system
KR20180001693U (en) Movable ventilation fan and controlling method the same
KR20100086781A (en) The automatic control device for indoor ventilation using weather information and method for driving thereof
KR101888496B1 (en) IoT-based ventilating system for cleaning and purifing room air
KR20160072870A (en) Smart window using dust sensor and method for controlling the same
WO2016047103A1 (en) Control device, ventilation control system, and program
KR20190025270A (en) Window Type Filter Assembly Device of Ventilation
US11859837B2 (en) Heating, ventilation, and air conditioning system economizers having sliding doors
US20120083198A1 (en) Fluid cleaning system and method
CN103175279A (en) Curtain wall forced ventilator
KR101931912B1 (en) A ventilation system with changing air flow path
KR20180045963A (en) Movable ventilation fan and controlling method the same
KR20190012295A (en) Residence space's ventilation controlling system
KR20180063813A (en) Window-type Air Purifier and Control Method thereof
KR200487718Y1 (en) Ventilation Fan for Insect Window
KR100950289B1 (en) Ventilation
KR20090123646A (en) Fire door with air circulation
KR101818434B1 (en) System for auto ventilation using ventilation device of windows type
KR102087826B1 (en) Ventilator for window installation
KR20160008279A (en) Crime prevention and dehumidification function equipped with an air vents recycling type ventilation apparatus
JP2014009823A (en) Air-conditioning device
KR102334867B1 (en) Automatic window open-closing system with fine dust senser
KR20080076526A (en) Ventilation device and control method

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20161026

PA0201 Request for examination
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20171030

Patent event code: PE09021S01D

E90F Notification of reason for final refusal
PE0902 Notice of grounds for rejection

Comment text: Final Notice of Reason for Refusal

Patent event date: 20180320

Patent event code: PE09021S02D

PG1501 Laying open of application
PC1205 Withdrawal of application forming a basis of a converted application
WICV Withdrawal of application forming a basis of a converted application
