KR20180035019A

KR20180035019A - Toothbrush Hanger Having A Sterilizing And Drying Function

Info

Publication number: KR20180035019A
Application number: KR1020160124966A
Authority: KR
Inventors: 정다현
Original assignee: 정다현
Priority date: 2016-09-28
Filing date: 2016-09-28
Publication date: 2018-04-05

Abstract

본 발명은, 기존의 벽걸이형 칫솔걸이의 구조를 변경하여 욕실에 설치 및 사용이 간편하면서도 자외선 램프에 의하여 효율적으로 칫솔모를 살균할 수 있으며, 자외선 램프에 사용되는 안정기에서 발생하는 열을 이용하여 칫솔모를 건조함으로써 저렴한 가격에 공급할 수 있는 살균 및 건조 기능을 구비한 칫솔걸이를 제공하기 위한 것으로, 벽에 걸거나 부착 가능한 판 형상의 본체부와, 상기 본체부의 전면(前面)에 사각의 띠 형상으로 형성되어 칫솔의 헤드부를 받치는 칫솔 헤드부 받침대와, 상기 칫솔 헤드부 받침대의 전면(前面)에 대향하도록 마련된 자외선램프와, 상기 자외선램프를 수납하면서 상기 칫솔 헤드부 받침대를 덮는 자외선램프 수납 커버와, 상기 자외선램프와 전기적으로 연결된 안정기와, 상기 안정기를 수납하며, 상기 자외선램프 수납 커버 하측에 마련된 안정기 수납부를 포함하고, 상기 자외선램프 수납 커버의 상면에는 복수의 제1 공기구멍이 형성되고, 상기 자외선램프 수납 커버의 하면의 전면(全面) 또는 일부가 개구된 개구부가 형성되며, 상기 안정기 수납부의 상면 및 하면에 각각 복수의 제2 공기구멍 및 제3 공기구멍이 형성되되, 상기 칫솔 헤드부 받침대에 거치된 칫솔의 칫솔모가 상기 자외선램프에 의하여 조사되는 자외선에 의해 살균되고, 상기 안정기에서 발생한 열에 의하여 건조되는 것을 특징으로 한다.The present invention can easily install and use in a bathroom by changing the structure of a conventional wall-mounted toothbrush holder, and can effectively sterilize the bristles by an ultraviolet lamp. By using heat generated from a ballast used in an ultraviolet lamp, The present invention provides a toothbrush holder having a sterilizing and drying function that can be supplied at a low cost by drying the toothbrush holder. The toothbrush holder includes a plate-shaped body portion that can be attached to a wall, An ultraviolet lamp disposed opposite to a front surface of the toothbrush head part pedestal; an ultraviolet lamp storage cover for accommodating the ultraviolet lamp and covering the toothbrush head part pedestal; A stabilizer electrically connected to the ultraviolet lamp, and a stabilizer, A plurality of first air holes are formed in the upper surface of the ultraviolet lamp storage cover, and an opening portion in which a front surface (entire surface) or a part of the lower surface of the lower surface of the ultraviolet lamp storage cover is opened A plurality of second air holes and a third air hole are formed on the upper surface and the lower surface of the ballast storage portion, respectively, and the bristles of the toothbrush mounted on the toothbrush head portion pedestal are sterilized by ultraviolet rays irradiated by the ultraviolet lamp , And is dried by heat generated in the ballast.

Description

Toothbrush Hanger Having A Sterilizing And Drying Function [0002]

본 발명은 칫솔걸이에 관한 것으로, 특히 벽걸이형으로 칫솔모의 살균 및 건조 기능을 구비한 칫솔걸이에 관한 것이다.BACKGROUND OF THE INVENTION 1. Field of the Invention The present invention relates to a toothbrush holder, and more particularly, to a toothbrush holder having a function of sterilizing and drying a bristles.

깨끗하고 건강한 치아를 유지하기 위해 칫솔을 사용하여 양치질을 하지만, 칫솔을 잘못 보관할 경우 칫솔모에 붙은 수많은 세균으로 인해 여러 잇몸 질환이나 충치 발생률을 높일 수 있고, 여러 개의 칫솔을 함께 보관하는 경우 교차 감염에 의한 감기나 폐렴, 간염 등 질병으로 이어질 수 있는 것으로 알려져 있다.To maintain clean and healthy teeth, toothbrushes are used for brushing teeth. However, if the toothbrush is stored incorrectly, many germs attached to the bristles can increase the incidence of gum disease or tooth decay. If multiple toothbrushes are stored together, It is known that it can lead to diseases such as cold, pneumonia and hepatitis.

특히, 가정에서는 칫솔걸이가 습기가 많은 욕실 등에 비치되어 여러 사람의 칫솔이 함께 보관되기 때문에, 상기와 같은 세균 오염에 의한 잇몸 질환의 발생이나 교차 감염에 대한 염려가 매우 크다Particularly, in the home, toothbrush holders are housed in a bathroom with a lot of moisture, and toothbrushes of various people are stored together. Therefore, there is a great concern about the occurrence of gum disease or cross-infection caused by the bacteria contamination

이와 같은 문제를 해결하는 방식으로는, 자외선 조사에 의한 살균 및 열풍에 의한 건조 방식이 주로 채택되고 있는데, 예를 들어, 한국등록특허 제926,668호(이하, "특허문헌 1"이라 함.)는 다수 개의 칫솔을 거치하여 자외선으로 칫솔을 소독하는 "칫솔 소독기"를 개시하고 있다. For example, Korean Patent No. 926,668 (hereinafter referred to as " Patent Document 1 ") discloses a drying method using sterilization by ultraviolet irradiation and a drying method by hot air, Discloses a "toothbrush sterilizer" in which a plurality of toothbrushes are mounted to disinfect the toothbrush with ultraviolet rays.

구체적으로, 상기 특허문헌 1의 "칫솔 소독기"는 전면(前面)에 투명창 도어와 내벽 전체에 반사체를 구비한 상자형 본체 내의 안쪽 벽에 칫솔 거치대를 마련하는 한편, 내부 상단부에 자외선 램프를 마련하여 칫솔모를 살균하며, 또한, 상기 본체의 내부로 공기를 송풍하는 송풍팬과 상기 송풍팬을 통해 흡입된 공기를 가열하여 상기 본체의 내부에 온풍을 공급하는 히터를 구비하여 칫솔모를 건조하도록 하고 있다.Specifically, in the "toothbrush sterilizer" of Patent Document 1, a toothbrush holder is provided on an inner wall of a box-shaped body having a transparent window door and a reflector on the entire inner wall on the front surface, and an ultraviolet lamp And a heater for supplying hot air to the inside of the main body by heating the air sucked through the air blowing fan to dry the bristles .

즉, 상기 특허문헌 1은 상자형의 본체 내의 안쪽 벽면에 칫솔 거치대를 마련하고 상단에 자외선 램프를 마련하기 때문에 칫솔 거치대에 거치된 칫솔에 효율적으로 자외선을 조사할 수 없어 내벽 전체에 반사체를 구비하여 자외선의 살균효과를 높이기 위한 것으로 보인다.That is, in Patent Document 1, since the toothbrush holder is provided on the inner wall surface of the box-shaped body and the ultraviolet lamp is provided on the upper portion thereof, the toothbrush rested on the toothbrush holder can not efficiently irradiate ultraviolet rays, It seems to increase the bactericidal effect of ultraviolet rays.

그러나, 이러한 상자형의 소독기는 종래의 식기 소독기 등에서 유래한 것으로 본체의 부피가 크기 때문에 수납공간이 매우 좁은 욕실에 설치가 용이하지 않을 뿐만 아니라, 자외선 효과를 높이기 위해 구비한 내벽 전체의 반사체에 의한 자외선의 반사는 다양한 계층의 구성원으로 구성된 가정에 있어서는 사용에 있어서 불편함이나 거부감(예를 들어, 자외선에 의한 암 발생 등 공포감)을 야기할 수 있다.However, such a box-type disinfector is derived from a conventional dish disinfector and is not easy to install in a bathroom having a very narrow storage space because of its large volume, Reflections of ultraviolet rays can cause discomfort or discomfort in use (for example, fear of cancer caused by ultraviolet rays) in a home composed of members of various hierarchies.

또한, 상기 특허문헌 1은 칫솔 거치대에 거치된 칫솔을 건조하기 위하여, 별도의 송풍팬 및 히터를 구비하여 본체 내에 온풍을 공급하고 있다. 비록 습기가 많은 욕실 내에서 칫솔모의 빠른 건조가 필수적이긴 하나 이와 같이 별도의 송풍팬 및 히터를 구비하는 것은 전체적으로 "칫솔 소독기"의 부피를 증가시킬 뿐만 아니라 제품의 가격을 상승시키는 문제가 있다.Further, in Patent Document 1, in order to dry the toothbrush placed on the toothbrush holder, a separate fan and heater are provided to supply warm air to the body. Although quick drying of the bristles is essential in a humid bathroom, the provision of separate blow fans and heaters in this manner not only increases the volume of the "toothbrush sterilizer ", but also raises the price of the product.

이러한 특허문헌 1의 "칫솔 소독기"의 문제는 특허문헌 1에 한정된 것이 아니라, 지금까지 나와 있는 "칫솔 소독기" 또는 "칫솔 살균기"의 일반적인 문제로서, 가정에서 꼭 필요한 것임에도 불구하고 그동안 "칫솔 소독기" 또는 "칫솔 살균기"의 보급 확대를 저해하는 요소로 작용해 왔다.The problem of the toothbrush sterilizer disclosed in Patent Document 1 is not limited to Patent Document 1 but is a general problem of the toothbrush sterilizer or toothbrush sterilizer described up to now, "Or" toothbrush sterilizer ".

이에 대해, 본 발명자는 전기전자공학을 공부하는 학생으로서, 기존의 벽걸이형 칫솔걸이의 구조를 변경하여 사용이 간편하면서도 자외선 램프에 의하여 효율적으로 칫솔모를 살균할 수 있으며, 특히 자외선 램프에 사용되는 안정기에서 발생하는 열을 이용하여 칫솔모를 건조하는 방안을 모색하는 과정에서 본 발명을 완성하게 되었다.The inventor of the present invention, as a student studying electric and electronic engineering, changed the structure of a conventional wall-mounted toothbrush holder to easily use the brush, and ultimately can sterilize the bristles by the ultraviolet lamp. Particularly, The present invention has been completed in the process of searching for a method of drying the bristles using heat generated from the hair.

특허문헌 1 : 한국등록특허 제926,668호 공보Patent Document 1: Korean Patent No. 926,668

본 발명은, 상기한 종래의 문제점을 감안한 것으로, 기존의 벽걸이형 칫솔걸이의 구조를 변경하여 욕실에 설치 및 사용이 간편하면서도 자외선 램프에 의하여 효율적으로 칫솔모를 살균할 수 있으며, 자외선 램프에 사용되는 안정기에서 발생하는 열을 이용하여 칫솔모를 건조함으로써 저렴한 가격에 공급할 수 있는 살균 및 건조 기능을 구비한 칫솔걸이(이하, "칫솔걸이"라 함.)를 제공하기 위한 것이다.SUMMARY OF THE INVENTION The present invention has been made in view of the above-mentioned conventional problems, and it is an object of the present invention to provide a wall-mounted type toothbrush holder capable of effectively sterilizing bristles by an ultraviolet lamp, (Hereinafter referred to as "toothbrush holder") having a sterilizing and drying function capable of supplying bristles at low cost by drying the bristles using heat generated from a ballast.

본 발명에 의한 살균 및 건조 기능을 구비한 칫솔걸이는, 벽에 걸거나 부착 가능한 판 형상의 본체부와, 상기 본체부의 전면(前面)에 사각의 띠 형상으로 형성되어 칫솔의 헤드부를 받치는 칫솔 헤드부 받침대와, 상기 칫솔 헤드부 받침대의 전면(前面)에 대향하도록 마련된 자외선램프와, 상기 자외선램프를 수납하면서 상기 칫솔 헤드부 받침대를 덮는 자외선램프 수납 커버와, 상기 자외선램프와 전기적으로 연결된 안정기와, 상기 안정기를 수납하며, 상기 자외선램프 수납 커버 하측에 마련된 안정기 수납부를 포함하고, 상기 자외선램프 수납 커버의 상면에는 복수의 제1 공기구멍이 형성되고, 상기 자외선램프 수납 커버의 하면의 전면(全面) 또는 일부가 개구된 개구부가 형성되며, 상기 안정기 수납부의 상면 및 하면에 각각 복수의 제2 공기구멍 및 제3 공기구멍이 형성되되, 상기 칫솔 헤드부 받침대에 거치된 칫솔의 칫솔모가 상기 자외선램프에 의하여 조사되는 자외선에 의해 살균되고, 상기 안정기에서 발생한 열에 의하여 건조되는 것을 특징으로 한다.A toothbrush holder having a sterilizing and drying function according to the present invention comprises: a plate-shaped main body portion which is capable of being attached to or hanging from a wall; and a toothbrush head which is formed in a rectangular band shape on the front surface of the main body portion and supports the head portion of the toothbrush An ultraviolet lamp disposed to face the front surface of the toothbrush head part pedestal; an ultraviolet lamp accommodating cover for accommodating the ultraviolet lamp and covering the toothbrush head part pedestal; a ballast electrically connected to the ultraviolet lamp; A plurality of first air holes are formed on an upper surface of the ultraviolet lamp storage cover, and a front surface of the lower surface of the lower surface of the ultraviolet lamp storage cover Or a part of which is opened, and a plurality of second air holes Being the air supply hole is formed, the bristles of the toothbrush through the toothbrush head base and sterilized by the ultraviolet light emitted by the UV lamp, characterized in that the heat generated by the ballast from drying.

또한, 본 발명에 의한 살균 및 건조 기능을 구비한 칫솔걸이는, 상기 칫솔 헤드부 받침대의 전면(前面)은 하단이 상단보다 높은 경사면인 것을 특징으로 한다.In addition, the toothbrush holder having a sterilizing and drying function according to the present invention is characterized in that the front surface of the toothbrush head support is an inclined surface whose lower end is higher than the upper end.

또한, 본 발명에 의한 살균 및 건조 기능을 구비한 칫솔걸이는, 상기 칫솔 헤드부 받침대는 자성체를 포함하고, 상기 칫솔 헤드부 받침대의 상단면을 따라 일정간격으로 도출된 복수의 스토퍼가 마련된 것을 특징으로 한다.A toothbrush holder having sterilizing and drying functions according to the present invention is characterized in that the toothbrush head pedestal includes a magnetic body and a plurality of stoppers led out at regular intervals along the top surface of the toothbrush head pedestal .

본 발명에 의하면, 자외선램프가 칫솔 헤드부 받침대에 거치된 칫솔모에 대해 수직방향으로 자외선을 조사하고 자외선 램프 수납커버에 수납되어 있기 때문에 효율적으로 살균할 수 있으며, 사용자의 자외선에 대한 거부감을 줄일 수 있다.According to the present invention, since the ultraviolet lamp is irradiated with ultraviolet rays in a direction perpendicular to the bristles mounted on the head portion of the toothbrush head and housed in the ultraviolet lamp storage cover, it is possible to effectively sterilize the ultraviolet lamp, have.

본 발명에 의하면, 상기 자외선 램프 수납커버의 하면을 개구하여, 도어의 개폐동작 없이 칫솔을 수납하거나 인출할 수 있기 때문에 사용에 편리하다.According to the present invention, since the lower surface of the ultraviolet lamp storage cover is opened and the toothbrush can be stored or taken out without opening / closing the door, it is convenient to use.

본 발명에 의하면, 상기 자외선 램프에 사용되는 안정기를 활용하여, 별도의 히터 및 송풍 팬을 구비하지 않고도 칫솔모의 건조를 수행하기 때문에 제품에 들어가는 부품 수 및 비용을 절감할 수 있다.According to the present invention, since the bristles are dried without using a separate heater and a blower fan by utilizing the ballast used for the ultraviolet lamp, the number of components and cost of the product can be reduced.

본 발명에 의하면, 칫솔 헤드부 받침대가 자성체를 포함하고 있기 때문에, 칫솔 헤드부에 금속을 포함하는 칫솔을 편리하게 수납할 수 있다.According to the present invention, since the toothbrush head support includes the magnetic body, it is possible to conveniently store the toothbrush containing the metal in the toothbrush head.

도 1은 본 발명의 칫솔걸이의 외관을 나타낸 것으로, (a)는 사시도이고, (b)는 측면도,

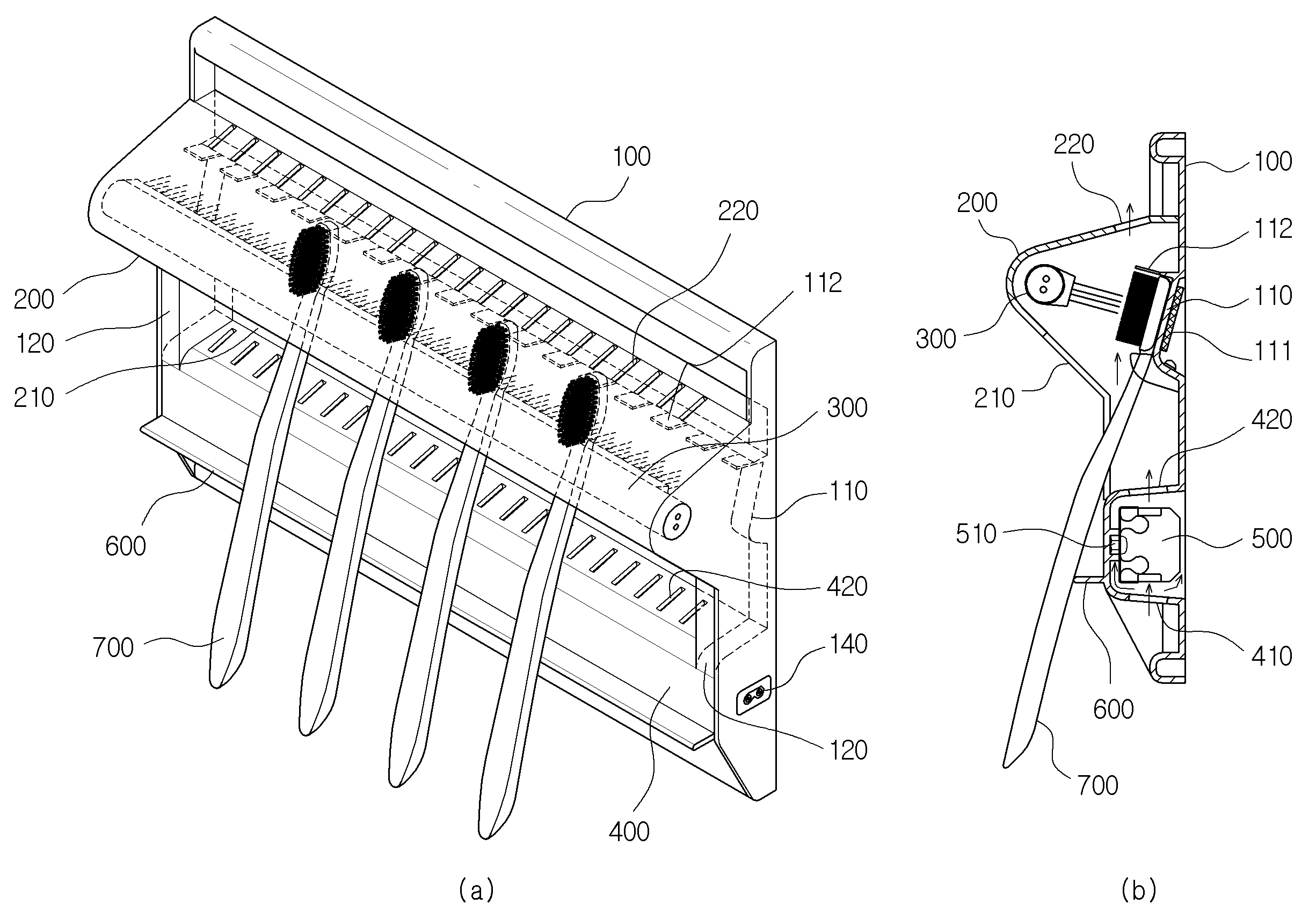

도 2는 본 발명의 칫솔걸이의 내부구조를 설명하기 위한 것으로, (a)는 사시도이고, (b)는 측면도,
도 3은 본 발명에 있어서, 칫솔 헤드부에 금속이 내장된 칫솔의 거치상태를 설명하기 위한 도면으로 (a)는 칫솔걸이의 정면도이고, (b)는 금속이 내장된 칫솔의 측면도,
도 4는 본 발명에 있어서, 칫솔 헤드부에 금속이 내장되지 않은 통상의 칫솔의 거치상태를 설명하기 위한 도면으로 (a)는 칫솔걸이의 정면도이고, (b)는 통상의 칫솔의 측면도,BRIEF DESCRIPTION OF THE DRAWINGS FIG. 1 is a perspective view of a toothbrush holder according to the present invention, wherein (a) is a perspective view, (b) is a side view,
Fig. 2 is a perspective view illustrating the internal structure of the toothbrush holder of the present invention. Fig. 2 (a) is a perspective view, Fig. 2 (b)
Fig. 3 is a front view of a toothbrush holder, Fig. 3 (b) is a side view of a toothbrush incorporating a metal, Fig. 3
FIG. 4 is a front view of a toothbrush holder, and FIG. 4 (b) is a side view of a conventional toothbrush. FIG. 4 is a perspective view of a toothbrush holder,

이하에서, 본 발명의 구체적인 실시예에 대하여, 도 1 내지 도 4를 참조하여 자세하게 설명한다.Hereinafter, specific embodiments of the present invention will be described in detail with reference to Figs. 1 to 4. Fig.

도 1은 본 발명의 칫솔걸이의 외관을 나타낸 것으로, (a)는 사시도이고, (b)는 측면도이고, 도 2는 본 발명의 칫솔걸이의 내부구조를 설명하기 위한 것으로, (a)는 사시도이고, (b)는 측면도이고, 도 3은 본 발명에 있어서, 칫솔 헤드부에 금속이 내장된 칫솔의 거치상태를 설명하기 위한 도면으로 (a)는 칫솔걸이의 정면도이고, (b)는 금속이 내장된 칫솔의 측면도이고, 도 4는 본 발명에 있어서, 칫솔 헤드부에 금속이 내장되지 않은 통상의 칫솔의 거치상태를 설명하기 위한 도면으로 (a)는 칫솔걸이의 정면도이고, (b)는 통상의 칫솔의 측면도이다, 또한 본 발명에서 상하 방향은 도면을 기준으로 통상적인 방법에 따라 위쪽 방향을 상(上) 방향, 아래쪽 방향을 하(下) 방향으로 하며, 전후 방향은 도면을 기준으로 앞쪽 방향을 전(前) 방향, 반대쪽 방향을 후(後) 방향으로 한다.Fig. 1 is a perspective view of a toothbrush holder of the present invention, and Fig. 2 (b) is a side view. Fig. 2 is a view for explaining the internal structure of the toothbrush holder of the present invention, (A) is a front view of the toothbrush holder, (b) is a side view of the toothbrush holder. Fig. 3 (b) is a side view, (A) is a front view of a toothbrush holder, and (b) is a side view of the toothbrush. Fig. 4 is a side view of a toothbrush incorporating a toothbrush, The upper and lower directions are referred to as downward directions and the forward and backward directions are referred to as upper and lower directions according to a conventional method with reference to the drawings, The front direction is referred to as the front direction, and the opposite direction is referred to as the rear direction) It is incense.

본 발명의 실시예에 의한 칫솔걸이는, 도 1 및 도 2에 도시한 바와 같이, 벽에 걸거나 부착 가능한 판 형상의 본체부(100)와, 상기 본체부(100)의 상부에 사각의 띠 형상으로 되어 칫솔의 헤드부를 받치는 칫솔 헤드부 받침대(110)와, 상기 칫솔 헤드부 받침대(110)의 전면(칫솔 헤드부 받침면)에 대해 수직방향으로 자외선을 조사하는 자외선램프(300)와, 상기 자외선램프(300)를 수납하면서 상기 칫솔 헤드부 받침대(110)를 덮는 자외선램프 수납 커버(200)와, 상기 자외선램프 수납 커버(200)의 아래쪽에 마련된 안정기(500)와, 상기 안정기(500)를 수납하는 안정기 수납부(400)를 포함한다.1 and 2, the toothbrush holder according to the embodiment of the present invention includes a plate-shaped main body 100 that can be attached to and attached to a wall, and a rectangular band An ultraviolet lamp 300 for irradiating ultraviolet rays in a direction perpendicular to the front surface of the toothbrush head support 110, An ultraviolet lamp storage cover 200 for accommodating the ultraviolet lamp 300 and covering the toothbrush head support 110, a stabilizer 500 provided below the ultraviolet lamp storage cover 200, And a ballast storage portion 400 for storing the ballast storage portion 400.

상기 본체부(100)는 벽에 걸거나 부착 가능하도록 후면이 편평한 판 형상으로 전면(前面)에 칫솔을 걸기 위한 걸이수단 및 상기 걸이수단에 걸린 칫솔의 칫솔모를 살균 및 건조하기 위한 수단이 배치된다. The main body 100 is provided with a hanger means for hanging a toothbrush on the front surface and a means for sterilizing and drying the bristles of the toothbrush hanging on the hanger means .

상기 칫솔 헤드부 받침대(110)는, 도 2의 (a), (b)에서와 같이, 상기 본체부(100)의 전면(前面) 상부 쪽에 가로방향으로 연장된 사각의 띠 형상으로, 칫솔의 수납 및 인출이 편리하고, 후술하는 안정기 수납부(400)의 도출 정도를 고려하여, 상기 칫솔 헤드부 받침대(110)의 전면(前面, 칫솔 헤드부 받침면)이 하단이 상단보다 높은 경사면을 이룬다, 이때 상기 칫솔 헤드부 받침대(110)의 폭은 통상적인 칫솔의 헤드부의 상하폭(약 25㎜ 정도)과 거의 같은 크기로 하는 것이 바람직하다.2 (a) and 2 (b), the toothbrush head pedestal 110 has a rectangular band shape extending transversely to the upper side of the front surface of the main body 100, The front surface (the front surface, the toothbrush head portion bearing surface) of the toothbrush head support 110 has a slope higher than that of the upper end in consideration of the degree of drawing of the ballast holder 400, which will be described later , Wherein the width of the toothbrush head support 110 is preferably approximately the same as the vertical width (about 25 mm) of the head portion of a typical toothbrush.

또한 상기 칫솔 헤드부 받침대(110)는 자성체(111)를 포함한다. 상기 자성체(111)는 상기 칫솔 헤드부 받침대(110)의 전면(칫솔 헤드부 받침면) 전체에서 자기력를 발휘할 수 있도록, 상기 칫솔 헤드부 받침대(110)의 전면(칫솔 헤드부 받침면) 또는 그 후면에, 상기 칫솔 헤드부 받침대(110)의 폭과 거의 같은 폭으로 상기 칫솔 헤드부 받침대(110)의 가로방향의 길이를 따라 마련되는 것이 바람직하다. In addition, the toothbrush head pedestal 110 includes a magnetic body 111. The magnetic body 111 is provided on the front surface of the toothbrush head support 110 or on the back surface of the toothbrush head support 110 so as to exert a magnetic force on the entire surface of the toothbrush head support 110 The width of the toothbrush head part pedestal 110 may be substantially the same as the width of the toothbrush head part pedestal 110 along the length of the toothbrush head part pedestal 110 in the transverse direction.

또한, 상기 자성체(111)는, 후술하는 바와 같이, 헤드부에 금속체를 포함하는 칫솔이 용이하게 부착되도록 하는 것으로, 물에 젖은 칫솔의 헤드부에 의해 자성체의 훼손을 방지하기 위해서는, 도 2의 (b)에 도시한 바와 같이, 상기 칫솔 헤드부 받침대(110)의 전면(칫솔 헤드부 받침면)보다는 그 후면에 마련하거나 내장하는 것이 더 바람직하고, 이 경우 고무자석 등이 바람직하게 이용될 수 있다.In order to prevent the magnetic body 111 from being damaged by the head of the toothbrush soaked with water, as shown in Fig. 2 (Toothbrush head portion receiving surface) of the toothbrush head part pedestal 110, as shown in Fig. 10B. In this case, a rubber magnet or the like is preferably used .

또한, 상기 칫솔 헤드부 받침대(110)의 상단에는 상기 칫솔 헤드부 받침대(110)의 상단면을 따라 일정간격으로 도출된 복수의 스토퍼(112)가 마련된다.A plurality of stoppers 112 are provided at the upper end of the toothbrush head support 110 at predetermined intervals along the upper surface of the toothbrush head support 110.

상기 스토퍼(112)는 사용자가 주의를 기울이지 않고 상기 칫솔 헤드부 받침대(110)에 사용한 칫솔을 수납할 때, 칫솔 헤드부가 상기 칫솔 헤드부 받침대(110)의 상단 밖으로 벗어나는 것을 방지하기 위한 것이다.The stopper 112 prevents the toothbrush head from coming off the top of the toothbrush head pedestal 110 when the user holds the toothbrush used in the toothbrush head pedestal 110 without paying the user's attention.

따라서 상기 스토퍼(112)와 스토퍼(112) 사이의 간격은 상기 칫솔 헤드부의 상단 폭보다 작게 형성되는 것이 바람직하다. 그러나, 상기 스토퍼(112)와 스토퍼(112) 사이의 공간은 후술하는 바와 같이 공기가 이동하는 유로로 사용되는 것이므로, 상기 스토퍼(112)와 스토퍼(112) 사이의 간격을 너무 작게 하거나 인접하는 스토퍼(112)와 스토퍼(112) 사이를 연결하여 공간을 없애는 것은 바람직하지 않다.Therefore, the distance between the stopper 112 and the stopper 112 is preferably smaller than the top width of the toothbrush head. However, since the space between the stopper 112 and the stopper 112 is used as a passage through which the air moves as described later, the distance between the stopper 112 and the stopper 112 may be too small, It is not preferable to connect the stopper 112 and the stopper 112 to eliminate the space.

다음으로 상기 자외선램프 수납 커버(200)는, 도 1 및 도 2에 도시한 바와 같이, 상기 칫솔 헤드부 받침대(110)보다 상측에서 아래쪽으로 기울면서 앞으로 연장된 상면과, 상기 칫솔 헤드부 받침대(110)보다 하측에서 위쪽으로 기울면서 앞으로 연장되어 상기 상면과 접하는 하면과, 삼각형 형상의 좌우 측면으로 이루어지되, 상기 상면과 하면이 접하는 변은 상기 자외선램프(300)의 외형에 대응하여 곡면으로 형성되는 것이 바람직하다.1 and 2, the ultraviolet lamp storage cover 200 includes an upper surface extending forward from the upper side of the toothbrush head supporting portion 110 while being inclined downward, and a lower surface extending from the upper surface of the toothbrush head supporting portion 110 110, which are inclined upward from the lower side and extend forward and are in contact with the upper surface and left and right sides of a triangle shape, the sides where the upper surface and the lower surface are in contact are formed into curved surfaces corresponding to the outer shape of the ultraviolet lamp 300 .

즉, 상기 자외선램프 수납 커버(200)의 상면과 하면이 접하여 곡면으로 형성된 부분의 내측에 상기 자외선램프(300)가 수납된다. 이때, 상기한 바와 같이, 상기 자외선램프(300)가 상기 칫솔 헤드부 받침대(110)의 전면(칫솔 헤드부 받침면)에 대해 수직방향으로 자외선을 조사할 수 있도록, 상기 자외선램프 수납 커버(200)의 상면과 하면이 접하여 곡면으로 형성된 부분이 상기 자외선램프(300)가 상기 칫솔 헤드부 받침대(110)의 전면에 대향하도록 형성되는 것이 바람직하다.That is, the ultraviolet lamp 300 is housed inside the curved surface of the ultraviolet lamp storage cover 200. The ultraviolet lamp 300 is installed in the ultraviolet lamp storage cover 200 so that the ultraviolet lamp 300 can emit ultraviolet rays in a direction perpendicular to the front surface of the toothbrush head support 110 Is formed such that the UV lamp 300 is opposed to the entire surface of the toothbrush head part pedestal 110. As shown in FIG.

또한, 상기 자외선램프 수납 커버(200)의 내면에는 상기 자외선램프(300)에서 조사되는 자외선이 상기 자외선램프 수납 커버(200)를 투과되지 않고, 가능한 자외선이 상기 칫솔 헤드부 받침대(110)의 전면으로 반사되도록 반사효율이 좋은 크롬 등을 포함한 불투명의 재료로 코팅되는 것이 바람직하다An ultraviolet ray emitted from the ultraviolet lamp 300 is not transmitted through the ultraviolet lamp storage cover 200 and an ultraviolet ray is irradiated to the inner surface of the ultraviolet lamp storage cover 200 from the front surface of the toothbrush head support 110 Is preferably coated with an opaque material such as chromium or the like having good reflection efficiency

또한, 상기 자외선램프 수납 커버(200)의 하면의 직선으로 형성된 부분의 전면(全面) 또는 일부가 개구되어 개구부(210)를 형성하고, 상기 자외선램프 수납 커버(200)의 상면에는 복수의 제1 공기구멍(220)이 형성된다.The upper surface of the ultraviolet lamp storage cover 200 is formed with a plurality of first openings 210 and a plurality of second openings 210 formed on the upper surface of the ultraviolet lamp storage cover 200, An air hole 220 is formed.

즉, 상기 개구부(210)에 의하여, 상기 자외선램프 수납 커버(200)의 하면의 직선으로 형성된 부분의 전면(全面) 또는 거의 전면(全面)에 가까운 일부가 개구되어 있기 때문에, 사용자는 상기 특허문헌 1에서와 같이 도어를 열고 칫솔을 인출하거나 수납할 필요없이, 상기 개구부(210)를 통하여, 상기 칫솔 헤드부 받침대(110)에 칫솔의 헤드부가 위치하도록 칫솔을 수납하거나 수납되어 있는 칫솔을 인출할 수 있다.That is, since the opening 210 partially opens near the entire surface or almost entire surface of the portion formed by the straight line on the lower surface of the ultraviolet lamp storage cover 200, 1, the toothbrush is stored in the head portion of the toothbrush head support 110 through the opening 210, or the toothbrush stored therein is taken out .

또한, 상기 자외선램프 수납 커버(200) 하면의 개구부(210)는, 후술하는 바와 같이, 상기 자외선램프 수납 커버(200)보다 하측에 마련된 안정기 수납부(400)로부터 공급되는 온풍이 상기 자외선램프 수납 커버(200) 내로 유입되는 유입통로로서 기능한다.The openings 210 on the lower surface of the ultraviolet lamp storage cover 200 are arranged such that warm air supplied from a ballast storage portion 400 provided below the ultraviolet lamp storage cover 200 is supplied to the ultraviolet lamp storage / And functions as an inflow passage into the cover 200.

또한, 상기 칫솔 헤드부 받침대(110)의 바로 아래쪽 본체부(100)에는 칫솔의 목부를 수납하여 고정하기 위한 복수의 칫솔 목부 고정부(130)가 마련된다. 후술하는 바와 같이, 칫솔 헤드부에 금속체를 포함하는 칫솔의 경우, 상기 자외선램프 수납 커버(200) 하면의 개구부(210)를 통해 칫솔을 삽입하면, 칫솔 헤드부의 금속체와 상기 칫솔 헤드부 받침대(110)의 자성체(111)가 자력에 의해 붙게 되어 자연스럽게 수납이 가능하지만, 칫솔 헤드부에 금속체를 포함하지 않은 통상의 칫솔의 경우에는 상기 칫솔 헤드부 받침대(110)의 자성체(111)의 자력을 이용할 수 없기 때문에 상기 칫솔 목부 고정부(130)를 이용하여 칫솔을 고정하고, 칫솔 헤드부의 칫솔모가 상기 자외선램프(500)에 대향하도록 수납하게 된다.In addition, a plurality of toothbrush neck fixing parts 130 are provided in the main body 100 directly below the toothbrush head support 110 to receive and fix the neck of the toothbrush. As described later, in the case of a toothbrush including a metal body in the toothbrush head portion, when the toothbrush is inserted through the opening 210 of the lower surface of the UV lamp storage cover 200, the metal body of the toothbrush head portion, The magnetic body 111 of the toothbrush head support 110 can be naturally received by the magnetic force of the magnetic body 111 of the toothbrush head support 110. In the case of a conventional toothbrush that does not include a metal body in the toothbrush head portion, The toothbrush is fixed by using the toothbrush neck fixing part 130 and the bristles of the toothbrush head part are housed so as to face the ultraviolet lamp 500 because the magnetic force can not be used.

따라서, 상기 칫솔 목부 고정부(130)는, 상기 칫솔 목부 고정부(130)에 칫솔의 목부를 수납하였을 때, 칫솔의 헤드부의 후면이 상기 칫솔 헤드부 받침대(110)의 전면(칫솔 헤드부 받침면)에 자연스럽게 밀착할 수 있는 높이로 형성되는 것이 바람직하다.When the neck portion of the toothbrush is received in the toothbrush neck fixing portion 130, the rear surface of the head portion of the toothbrush is positioned on the front surface of the toothbrush head support 110 It is preferable that it is formed at a height that can naturally come into close contact with the surface.

다음으로, 상기 자외선램프 수납 커버(200)보다 하측으로, 상기 안정기(500)를 수납하는 안정기 수납부(400)가 마련되고, 상기 자외선램프(300)와 상기 안정기 수납부(400) 사이의 양측에는 전선 등을 수납하는 사각 박스형상의 전선 수납부(120)가 마련되어, 상기 전선 수납부(120)에 수납된 전선 등에 의하여 상기 안정기 수납부(400) 내의 상기 안정기(500)와 상기 자외선램프(300)가 전기적으로 연결된다.A ballast storage part 400 for storing the ballast 500 is provided below the ultraviolet lamp storage cover 200 and is disposed on both sides between the ultraviolet lamp 300 and the ballast storage part 400 The stabilizer 500 and the ultraviolet lamp (not shown) in the ballast storage part 400 are connected to each other by a wire or the like housed in the wire storage part 120, 300 are electrically connected.

상기 안정기 수납부(400)는 사각의 박스형상으로, 상면과 하면에 각각 복수의 제2 공기구멍(420)과 제3 공기구멍(410)이 형성되어 있으며, 상기 안정기 수납부(400) 내에는 상기 안정기(500)가 수납되어 고정구(510)에 의하여 고정된다.The ballast storage part 400 has a rectangular box shape and has a plurality of second air holes 420 and a plurality of third air holes 410 formed on the upper and lower surfaces thereof. In the ballast storage part 400, The stabilizer 500 is received and fixed by the fixture 510.

후술하는 바와 같이, 상기 안정기 수납부(400)의 하면에 형성된 복수의 제3 공기구멍(410)으로 유입된 공기가 상기 안정기(500)에서 발생하는 열에 의하여 가열되어, 상기 안정기 수납부(400)의 상면에 형성된 복수의 제2 공기구멍(420)를 통해 방출된 다음, 상기 자외선램프 수납 커버(200) 하면의 개구부(210)를 통해 상기 자외선램프 수납 커버(200) 내로 유입되어 상기 칫솔 헤드부 받침대(110)에 거치된 칫솔모를 건조하게 된다.The air introduced into the plurality of third air holes 410 formed in the lower surface of the ballast storage portion 400 is heated by the heat generated in the ballast 500 and is discharged to the ballast storage portion 400, And then flows into the ultraviolet lamp storage cover 200 through the opening 210 of the lower surface of the ultraviolet lamp storage cover 200 to be guided to the toothbrush head cover 200. [ The bristles mounted on the pedestal 110 are dried.

따라서, 도 2의 (b)에 도시한 바와 같이, 상기 복수의 제3 공기구멍(410)으로 유입된 공기가 상기 안정기 수납부(400) 내를 용이하게 통과할 수 있도록 상기 안정기 수납부(400)와 상기 안정기(500) 사이에 공간이 형성될 수 있도록 상기 안정기 수납부(400)와 상기 안정기(500) 사이를 이격시켜 설치하는 것이 바람직하다.2 (b), in order to allow the air introduced into the plurality of third air holes 410 to easily pass through the ballast storage portion 400, the ballast storage portion 400 The stabilizer 500 may be spaced apart from the ballast housing 400 so that a space may be formed between the ballast 500 and the ballast 500. [

또한, 상기 안정기 수납부(400)로 부터 공급된 가열된 공기가 상기 칫솔 헤드부 받침대(110)에 거치된 칫솔모를 고르게 건조할 수 있도록, 상기 안정기(500)의 가로길이가 상기 칫솔 헤드부 받침대(110)의 가로길이와 거의 같은 것이 바람직하다.In order that the heated air supplied from the ballast storage part 400 can evenly dry the bristles mounted on the toothbrush head part pedestal 110, It is preferable that the width is substantially the same as the transverse length.

또한, 상기 자외선램프 수납 커버(200)의 양 측면, 상기 본체부(100) 양측에 마련된 상기 전선 수납부(120) 각각의 바깥쪽 측면, 및 상기 안정기 수납부(400)의 양 측면은, 도 1에 도시한 바와 같이, 상기 본체부(100)의 양측 단부에 일치시켜 동일평면으로 하는 것이 제품의 제작이나 미관상 바람직하며, 상기 안정기 수납부(400)의 일 측면에 플러그(140)를 마련하여, 상기 안정기(500)와 상기 자외선램프(300)가 전원과 전기적으로 연결된다.Both side surfaces of the ultraviolet lamp storage cover 200, the outer side surfaces of the respective wire accommodating portions 120 provided on both sides of the main body 100, and both side surfaces of the stabilizer accommodating portion 400, 1, it is preferable to manufacture the same in the same plane by matching both side ends of the main body 100, and it is preferable to manufacture the product and the appearance of the product, and the plug 140 is provided on one side of the ballast housing part 400 , The ballast (500) and the ultraviolet lamp (300) are electrically connected to a power source.

또한, 상기 안정기 수납부(400)의 전면(前面) 상에는 칫솔 손잡이 받침대(600)가 더 마련되어 있다. 상기 칫솔 손잡이 받침대(600)는 상기 안정기 수납부(400)의 전면(前面)에서 돌출하여 형성되되, 돌출된 정도는 상기 칫솔 헤드부 받침대(110)에 칫솔의 헤드부가 밀착하여 위치한 상태에서 칫솔이 칫솔의 손잡이부가 자연스럽게 거치될 수 있는 정도로 돌출되어 마련되는 것이 바람직하다.Further, on the front surface of the ballast storage portion 400, a toothbrush handle support 600 is further provided. The toothbrush handle support 600 protrudes from the front surface of the ballast holder 400. The protruding degree of the protrusion of the toothbrush handle support 600 is determined by the position of the head of the toothbrush in close contact with the toothbrush head support 110, It is preferable that the handle portion of the toothbrush is protruded so as to be naturally mounted.

본 발명의 실시예에 있어서는, 상기 플러그(140)를 전원과 전기적으로 연결된 상태에서 지속적으로 상기 안정기(500)와 자외선램프(300)가 작동하는 상태로 도시하고 있으나, 이는 제품의 제조비용을 최대한 절감하여 누구나 저렴한 비용으로 본 발명의 치솔걸이를 사용할 수 있도록 하기 위한 것이고, 본 발명의 실시예에 스위치(미도시) 및 타이머(미도시)를 추가하여 전원과 접속하고 일정 시간이 경과된 후 전원 접속을 차단하는 것으로 할 수 있다.In the embodiment of the present invention, the stabilizer 500 and the ultraviolet lamp 300 are continuously operated in a state where the plug 140 is electrically connected to the power source. However, (Not shown) and a timer (not shown) are added to an embodiment of the present invention so as to be connected to a power source, and after a predetermined time has elapsed, a power source The connection can be blocked.

특히, 상기 칫솔 헤드부 받침대(110)의 하면에 하중센서(미도시)를 더 마련하여 상기 하중센서에서 측정되는 중량에 의해 상기 스위치 및 타이머의 ON/OFF를 제어하는 것으로 할 수 있다.In particular, a load sensor (not shown) may be further provided on the lower surface of the toothbrush head support 110 to control ON / OFF of the switch and the timer according to the weight measured by the load sensor.

즉, 상기 칫솔 헤드부 받침대(110)는, 상기 칫솔 헤드부 받침대(110)의 전면(칫솔 헤드부 받침면)이 하단이 상단보다 높은 경사면을 이루기 때문에, 상기 칫솔 헤드부 받침대(110)의 전면에 칫솔 헤드부가 거치되면, 칫솔 헤드부에 의한 중력이 상기 칫솔 헤드부 받침대(110)에 작용하게 되고, 이는 상기 하중센서에 의해 측정된다.In other words, the toothbrush head pedestal 110 has a front surface (a toothbrush head supporting surface) of the toothbrush head support 110, The gravity caused by the toothbrush head portion is applied to the toothbrush head pedestal 110, which is measured by the load sensor.

이때, 제어부(마이컴, 미도시)는, 상기 하중센서에 의해 측정된 직전 값을 기준으로 하여, 상기 하중센서에 의해 측정된 현재 값이 증가한 경우에만, 상기 스위치를 ON시켜 상기 안정기(500)와 자외선램프(300)를 가동하고, 상기 타이머에 일정시간을 설정하여 작동시킨 후, 상기 타이머에 설정된 일정시간이 경과되면 상기 스위치를 OFF시켜 상기 안정기(500)와 자외선램프(300)의 가동을 중지시킨다.At this time, the control unit (microcomputer, not shown) turns on the switch only when the current value measured by the load sensor is increased based on the immediately preceding value measured by the load sensor, The ultraviolet lamp 300 is operated and the timer is set to operate for a predetermined time and then the switch is turned off when a predetermined time set in the timer has elapsed to stop the operation of the ballast 500 and the ultraviolet lamp 300 .

즉, 상기 제어부는 상기 하중센서에 의해 측정된 현재 값이 직전 값보다 증가한 경우에는 상기 칫솔 헤드부 받침대(110)에 새로운 칫솔이 거치된 것으로 판단하여 상기 스위치를 ON시켜 상기 안정기(500)와 자외선램프(300)를 일정시간 가동하여 칫솔모의 살균 및 건조작업을 수행하지만, 사용자가 칫솔을 사용하기 위해 인출한 경우에는 하중센서에 의해 측정되는 값이 직전 값보다 작아지기 때문에 상기 안정기(500)와 자외선램프(300)를 가동시키지 않는다.That is, when the current value measured by the load sensor is higher than the previous value, the controller determines that a new toothbrush is mounted on the toothbrush head pedestal 110, turns on the switch, The brush 300 is operated for a certain period of time to sterilize and dry the bristles. However, when the user takes out the toothbrush for use, the value measured by the load sensor becomes smaller than the previous value, The ultraviolet lamp 300 is not operated.

그러나, 사용자가 칫솔을 사용하고 다시 수납하는 경우에는, 사용자가 칫솔을 사용하기 위해 인출할 때의 감소된 측정값이 직전 값이 되고, 사용 후 수납할 때의 증가된 측정값이 현재 값이 되기 때문에, 상기 제어부는 상기 스위치를 ON시켜 상기 안정기(500)와 자외선램프(300)를 일정시간 가동하여 칫솔모의 살균 및 건조작업을 수행한다.However, when the user uses and restores the toothbrush, the reduced measured value when the user pulls out to use the toothbrush becomes the previous value, and the increased measured value when stored after use becomes the current value Accordingly, the controller turns on the switch to operate the ballast 500 and the ultraviolet lamp 300 for a predetermined time to sterilize and dry the bristles.

다음은, 도 3 및 도 4를 참조하여, 본 발명의 실시예에 의한 칫솔걸이의 사용방법 및 거치된 칫솔의 살균 및 건조과정을 설명한다.Next, with reference to Figs. 3 and 4, a method of using the toothbrush holder according to the embodiment of the present invention and a process of sterilizing and drying the mounted toothbrush will be described.

먼저, 도 3의 (a)에 적용되는 칫솔(700)은, 도 3의 (b)에 도시된 바와 같이, 헤드부(710)와, 상기 헤드부(710)로부터 연장된 목부(720) 및 상기 목부(720)에서 연장된 손잡이부(730)를 포함하는 칫솔로서, 상기 헤드부(710)의 칫솔모(711)가 식모된 반대쪽에 금속(712)이 내장되어 있다. 즉, 도 3의 (a)는, 헤드부(710)에 금속(712)이 내장된 칫솔(700)의 거치하여 살균 및 건조과정을 나타낸 것이다.3 (a), the toothbrush 700 includes a head portion 710, a neck portion 720 extending from the head portion 710, And a handle 730 extending from the neck 720. A metal 712 is embedded on the opposite side of the head 710 to which the bristles 711 are implanted. 3 (a) shows a process of sterilizing and drying the toothbrush 700 with the metal 712 embedded therein in the head part 710.

이와 같이, 헤드부(711)에 금속(712)이 내장된 칫솔(700)의 경우, 사용자는 상기 칫솔(700)을 사용한 후, 상기 특허문헌 1에서와 같이 도어를 개폐하는 조작을 할 필요없이, 상기 자외선램프 수납 커버(200) 하면의 개구부(210)를 통하여 자연스럽게 상기 칫솔 헤드부 받침대(110)에 상기 칫솔(700)의 헤드부(710)를 위치시키면, 상기 칫솔(700)의 헤드부(710)에 내장된 금속(712)이 상기 칫솔 헤드부 받침대(110)의 자성체(111)와 붙게 되어 자연스럽게 수납이 가능하게 되고, 이때, 상기 칫솔 헤드부 받침대(110)의 상단면을 따라 일정간격으로 도출된 복수의 스토퍼(112)와 상기 안정기 수납부(400)의 전면(前面) 상에 마련된 칫솔 손잡이 받침대(600)에 의하여 상기 칫솔(700)이 위치 및 자세를 잡게 된다.As described above, in the case of the toothbrush 700 having the metal part 712 embedded in the head part 711, the user does not have to perform the operation of opening and closing the door as in the above-described patent document 1 after using the toothbrush 700 The head portion 710 of the toothbrush 700 is naturally positioned on the toothbrush head support 110 through the opening 210 on the lower surface of the ultraviolet lamp storage cover 200, The metal 712 built in the toothbrush head support 110 is attached to the magnetic body 111 of the toothbrush head support 110 to naturally receive the metal 712. At this time, The toothbrush 700 is positioned and positioned by a plurality of stoppers 112 led out at intervals and a toothbrush handle supporter 600 provided on the front surface of the ballast accommodating portion 400.

이와 같이, 상기 칫솔 헤드부 받침대(110)에 상기 칫솔(700)의 헤드부(710)가 위치되면, 상기 칫솔(700)의 헤드부(710)의 칫솔모(711)에 대향하여 마련된 상기 자외선램프(300)의 자외선이 칫솔모(711)에 직접 조사되어 효율적으로 살균을 하게 된다.When the head portion 710 of the toothbrush 700 is positioned on the toothbrush head support 110 as described above, the ultraviolet lamp 720, which is provided opposite to the bristles 711 of the head portion 710 of the toothbrush 700, Ultraviolet rays of the brush 300 are directly irradiated to the bristles 711, thereby effectively sterilizing.

한편, 본 발명의 실시예에서 상기 칫솔(700)의 칫솔모(711)의 건조는, 상기 자외선램프 수납 커버(200)의 하측에 마련된 상기 안정기 수납부(400)에 수납된 상기 안정기(500)에서 발생하는 열에 의하여 이루어진다.The bristles 711 of the toothbrush 700 may be dried in the ballast 500 stored in the ballast storage unit 400 provided below the ultraviolet lamp storage cover 200, By heat generated.

즉, 상기 안정기 수납부(400)에 수납된 안정기(500)가 가동되면, 안정기(500)에 의하여 발생하는 열에 의하여 상기 안정기 수납부(400) 내의 공기가 가열되어 밀도가 낮아짐으로써 상승하여 상기 안정기 수납부(400)의 상면에 마련된 복수의 제2 공기구멍(420)을 통해 빠져나가는 한편, 상기 안정기 수납부(400) 내의 압력이 낮아지면서 상기 안정기 수납부(400)의 하면에 마련된 복수의 제3 공기구멍(410)으로 공기가 유입되게 된다.That is, when the ballast 500 stored in the ballast storage part 400 is operated, the air in the ballast storage part 400 is heated by the heat generated by the ballast 500, A plurality of second air holes 420 provided on the upper surface of the accommodating part 400 and a plurality of second air holes 420 formed on the lower surface of the ballast accommodating part 400 while the pressure in the ballast accommodating part 400 is lowered, 3 air is introduced into the air holes 410.

즉, 상기 안정기 수납부(400)의 하면에 마련된 복수의 제3 공기구멍(410)으로 유입된 공기는 상기 안정기(500)에 의하여 발생하는 열에 의하여 가열되고, 가열된 공기는 상승하여 상기 안정기 수납부(400)의 상면에 마련된 복수의 제2 공기구멍(420)을 통해 빠져나가 상기 자외선램프 수납 커버(200)의 하면이 개구되어 개구부(210)를 통하여 상기 자외선램프 수납 커버(200) 내로 유입되어 상기 칫솔(700)의 칫솔모(711)를 건조시킨 후에 상기 칫솔 헤드부 받침대(110)의 상단면을 따라 일정간격으로 도출된 스토퍼(112)와 스토퍼(112) 사이의 공간을 거쳐, 상기 자외선램프 수납 커버(200)의 상면에는 형성된 복수의 제1 공기구멍(220)을 통해 외부로 방출된다, 한편, 도 2의 (b), 도 3의 (a) 및 도 4의 (a)에서 화살표는 상기한 바와 같은 공기의 흐름을 나타낸 것이다.That is, the air introduced into the plurality of third air holes 410 provided on the lower surface of the ballast chamber 400 is heated by the heat generated by the ballast 500, and the heated air rises, The air is discharged through the plurality of second air holes 420 provided on the upper surface of the pouring portion 400 and the lower surface of the ultraviolet lamp storage cover 200 is opened to enter the ultraviolet lamp storage cover 200 through the opening portion 210 The bristles 711 of the toothbrush 700 are dried after passing through a space between the stopper 112 and the stopper 112 which are drawn at regular intervals along the upper surface of the toothbrush head support 110, The air is discharged to the outside through the plurality of first air holes 220 formed on the upper surface of the lamp housing cover 200. On the other hand, in FIGS. 2B, 3A, and 4A, Shows the flow of air as described above.

이와 같이, 본 발명에서 상기 자외선 램프(300)와, 상기 자외선 램프(300)에 당연히 사용되는 안정기(500)를 활용하여, 별도의 히터 및 송풍 팬을 구비하지 않고도 칫솔모(711)의 살균 및 건조작업을 수행함으로써 제품에 들어가는 부품 수 및 비용을 절감할 수 있다.In the present invention, the ultraviolet lamp 300 and the ballast 500 used for the ultraviolet lamp 300 can be used to sterilize and dry the bristles 711 without providing a separate heater and a blower fan. By performing the work, the number of parts and the cost of the product can be reduced.

한편, 도 4의 (a)에 적용된 칫솔은, 도 4의 (b)에 도시된 바와 같이, 헤드부(710)와, 상기 헤드부(710)로부터 연장된 목부(720) 및 상기 목부(720)에서 연장된 손잡이부(730)를 포함하는 칫솔로서, 도 3의 (a)와는 달리, 헤드부(710)에 금속이 내장되지 않은 통상의 칫솔(700)를 거치하여 살균 및 건조과정을 나타낸 것이다.4 (a), the head portion 710, the neck portion 720 extending from the head portion 710, and the neck portion 720 A handle 730 extending from the handle 730. The handle 730 is connected to the head 710 through a conventional toothbrush 700 without a metal, will be.

즉, 통상의 일반적인 칫솔(700)은 상기 헤드부(710)에 금속이 내장되어 있지 않기 때문에, 상기 칫솔 헤드부 받침대(110)에 상기 칫솔(700)의 헤드부(710)를 위치시키더라도, 상기 칫솔(700)의 헤드부(710)가 상기 칫솔 헤드부 받침대(110)에 붙지 않는다.That is, since the head portion 710 does not contain a metal, the conventional general toothbrush 700 has a structure in which the head portion 710 of the toothbrush 700 is positioned on the toothbrush head support 110, The head portion 710 of the toothbrush 700 does not stick to the toothbrush head support 110. [

따라서, 이와 같이 헤드부(710)에 금속이 내장되지 않은 통상의 칫솔(700)의 경우, 상기 칫솔 헤드부 받침대(110)에 상기 칫솔(700)의 헤드부(710)를 위치시킨 상태에서, 상기 칫솔(700)의 목부(720)를 상기 칫솔 목부 고정부(130)에 수납하여 고정시킨다.Therefore, in the case of the conventional toothbrush 700 having no metal in the head part 710, in a state where the head part 710 of the toothbrush 700 is positioned on the toothbrush head part pedestal 110, The neck portion 720 of the toothbrush 700 is received and fixed in the neck portion fixing portion 130 of the toothbrush.

이와 같이, 헤드부(710)에 금속이 내장되지 않은 통상의 칫솔(700)의 목부(720)를 상기 칫솔 목부 고정부(130)에 수납하여 고정시켜, 상기 칫솔 헤드부 받침대(110)에 상기 칫솔(700)의 헤드부(710)를 위치시킨 후, 상기 칫솔(700)의 살균 및 건조과정은 헤드부(711)에 금속(712)이 내장된 칫솔(700)의 경우에서 설명한 바와 동일하다.The neck portion 720 of the conventional toothbrush 700 having no metal in the head portion 710 is accommodated in the toothbrush neck fixing portion 130 and fixed to the toothbrush head support 110, The disinfection and drying process of the toothbrush 700 after positioning the head 710 of the toothbrush 700 is the same as that described in the case of the toothbrush 700 in which the metal 712 is embedded in the head 711 .

또한, 헤드부(711)에 금속(712)이 내장된 칫솔(700)의 경우에도, 헤드부(710)에 금속이 내장되지 않은 통상의 칫솔(700)의 경우와 마찬가지로 상기 칫솔(700)의 목부(720)를 상기 칫솔 목부 고정부(130)에 수납하는 것을 배제하는 것은 아니다.In the case of the toothbrush 700 in which the metal part 712 is embedded in the head part 711 as in the case of the normal toothbrush 700 not containing the metal in the head part 710, It is not excluded to store the neck portion 720 in the toothbrush neck fixing portion 130.

100 본체부 110 칫솔 헤드부 받침대
111 자성체 112 스토퍼
120 전선 수납부 130 칫솔 목부 고정부
140 플러그
200 자외선램프 수납 커버 210 개구부
220 제1 공기구멍
300 자외선램프
400 안정기 수납부 410 제3 공기구멍
420 제2 공기구멍
500 안정기 510 고정구
600 칫솔 손잡이 받침대
700 칫솔 710 헤드부
711 칫솔모 712 금속
720 목부 730 손잡이부100 Body 110 Toothbrush head support
111 magnetic body 112 stopper
120 Wiring part 130 Toothbrush neck fixing part
140 plug
200 ultraviolet lamp storage cover 210 opening
220 first air hole
300 ultraviolet lamp
400 Ballast storage part 410 Third air hole
420 second air hole
500 ballast 510 fixture
600 toothbrush handle bracket
700 toothbrush 710 head part
711 Bristles 712 Metal
720 neck portion 730 handle portion

Claims

A plate-shaped main body portion that can be attached to or attached to the wall,
A toothbrush head pedestal formed in a rectangular shape on the front surface of the main body part to support the head portion of the toothbrush,
An ultraviolet lamp provided so as to face a front surface of the toothbrush head part pedestal,
An ultraviolet lamp storage cover for storing the ultraviolet lamp and covering the toothbrush head part pedestal,
A stabilizer electrically connected to the ultraviolet lamp,
And a stabilizer accommodating portion accommodating the stabilizer and provided below the ultraviolet lamp storage cover,
A plurality of first air holes are formed on the upper surface of the ultraviolet lamp storage cover, and an opening is formed in the entire surface or a part of the lower surface of the ultraviolet lamp storage cover,
A plurality of second air holes and a plurality of third air holes are formed on the upper surface and the lower surface of the ballast storage portion,
Wherein the bristles of the toothbrush mounted on the toothbrush head support are sterilized by ultraviolet rays irradiated by the ultraviolet lamp and dried by heat generated in the ballast.

The method according to claim 1,
Wherein the front surface of the toothbrush head support is an inclined surface whose lower end is higher than the upper end.

3. The method according to claim 1 or 2,
Wherein the toothbrush head support comprises a magnetic body,
And a plurality of stoppers protruding at regular intervals along the top surface of the toothbrush head support.
