KR20170115812A

KR20170115812A - Assembly tableware dryer

Info

Publication number: KR20170115812A
Application number: KR1020160043477A
Authority: KR
Inventors: 김학중
Original assignee: 김학중
Priority date: 2016-04-08
Filing date: 2016-04-08
Publication date: 2017-10-18

Abstract

본 발명은 간편한 조립과 이에 따른 견고성이 보장되고, 사용자의 사용목적에 따라 간편하게 탁상식이나 벽걸이(행거)식의 양면 사용이 가능하여 범용성이 보장되는 조립식 식기건조대를 제공한다.
본 발명의 상기 목적은 전, 후방 단부 내측에 프레임 고정용홈(21)과 그 내측에 행거 고정구용 홈(22) 및 스틸봉홈(23)이 각각 한쌍으로 형성되어 좌, 우측에 대향 배치되는 좌, 우측고정판(20A,20B)과, 상기 프레임 고정용홈(21)에 맞게 성형 되어 양측 단부로 조립되는 전, 후방프레임(30A,30B)과, 상기 행거 고정구용 홈(22)에 각각 나사(S2)로 조립되는 4개의 행거고정구(40) 및, 상기 좌, 우측고정판(20A,20B)과 전, 후방프레임(30A,30B)의 사이에 배치 조립되는 식기건조선반(10)으로 구성된 조립식 식기건조대에 의해 달성된다.The present invention provides a prefabricated dishwashing tray which is easy to assemble and thus ensures robustness, and can be easily used in a table style or a double-sided type of hanger type according to the purpose of use of the user, ensuring versatility.
The above object of the present invention is achieved by a stroller according to the present invention, wherein a frame fixing groove (21) is formed inside the front and rear end portions, and a pair of a hanger groove (22) and a steel bar groove (23) The front and rear frames 30A and 30B formed at both side ends of the right fixing plates 20A and 20B and the frame fixing grooves 21 and the screws S2 for the hanger fixing groove 22, And a dish dryer shelf 10 which is assembled and assembled between the left and right fixing plates 20A and 20B and the front and rear frames 30A and 30B, Lt; / RTI >

Description

Assembly tableware dryer {

본 발명은 식기건조대에 관한 것으로서, 특히 간편한 조립과 이에 따른 견고성이 보장되고, 사용자의 사용목적에 따라 간편하게 탁상 식이나 벽걸이(행거)식의 양면 사용할 수 있어 범용성이 보장되는 조립식 식기건조대에 관한 것이다.[0001] The present invention relates to a table dryer, and more particularly, to a prefabricated table dryer that can be easily assembled and thus robust and can be easily used in a tabletop type or a wall hanging type (hanger type) .

일반적으로 주방용품으로 잘 알려진 식기건조대는 싱크대 상에 설치되어 접시, 밥그릇 등의 식기류를 위치하고 식기류에 젖어있는 물기를 자유낙하 및 자연 건조시키는데 사용된다.In general, a tableware dryer, which is well known as a kitchenware, is installed on a sink to place dishes such as dishes and rice bowls, and is used to freely drop and naturally dries moisture that is wet in tableware.

이러한 식기건조대는 금속(스테인리스)재질의 봉으로 형성되어 수도와 싱크대 볼이 설치된 부근의 싱크대 상판에 얹힌 상태로 사용되는 것이 주지되어 있다.It is well known that such a dish dryer is formed of a metal (stainless steel) rod and used in a state of being placed on a sink top plate in the vicinity of the water and sink balls.

그러나 이러한 식기건조대는 싱크대의 사용에 따른 많은 공간을 점유하여 세척의 작업공간 확보에 많은 불편이 있고, 이에 따라 식기건조대를 사용이 없을 시에는 한쪽으로 치워 놓은 상태에서 사용하고 다시 필요할 경우에 다시 싱크대 볼에 얹혀 놓고 사용하는 번거로움이 있었다.However, such a dishwashing tray occupies a lot of space due to the use of the sink, so there is a lot of inconvenience in securing a work space for washing. Accordingly, when the dishwasher is not used, it is used in a state where it is set aside to one side. There was a hassle to put it on the ball.

그리하여 최근에는 접시, 주발, 그릇 등이 세워 지지하거나 안착할 수 있도록 다양한 형상으로 다수의 스테인리스 봉을 용접으로 고정해 제조된 식기건조선반과, 이의 4면 테두리에 결합하여 틀 형태를 유지시키는 전, 후방 프레임 및 상기 전, 후방프레임을 고정하는 좌, 우측 고정틀로 구성되어 싱크대 볼이 아닌 테이블에 안착하여 사용할 수 있도록 이동성 자유롭고, 또한 사용에 따라 벽걸이형으로 사용할 수 있는 식기건조대가 개시되었다.In recent years, there has been developed a dish drying rack which is manufactured by welding a plurality of stainless steel rods in various shapes so that plates, bowls, and bowls can be erected or seated, A rear frame, and left and right fixing frames for fixing the front and rear frames, so that it can be used on a table, not on a sink ball, and can be used as a wall mount type according to usage.

물론 이러한 식기건조대는 싱크대 볼에 설치 없이 테이블 상에 안착시에는 물기를 받침할 수 있도록 물기받침 수단이 구비됨은 당연하다.Of course, it is a matter of course that the dish drying unit is provided with a water holding means so as to be able to support the water when it is placed on the table without being installed on the sink bowl.

이러한 예로 특허문헌 1(등록실용 제20-0452723호) 및 특허문헌 2(등록특허 제10-1593189)를 예로 들 수 있다.Examples thereof include Patent Document 1 (Registration Practice No. 20-0452723) and Patent Document 2 (Patent Registration No. 10-1593189).

특허문헌 1은 싱크대의 수납장 하측벽에 부착시키는 역할의 고정부재를 구비하고 있다.Patent Document 1 has a fixing member which is attached to a lower side wall of a storage compartment of a sink.

그러나 이러한 특허문헌 1은 벽걸이형 식기건조대로 활용되는 것이고, 탁상(테이블)형으로 사용할 수 없는 벽걸이형의 한정 사용만이 가능하여 소비자로서는 범용성이 떨어지는 단점이 있었다.However, this Patent Document 1 is used as a wall-mounted dishware dryer, and it is possible to use only a wall-mounted type which can not be used as a tabletop (table) type, which is disadvantageous in that general purpose is low as a consumer.

특허문헌 2는 사용목적에 따라 싱크대 상부의 수납장 바닥면의 탁상형이나 주방의 벽면에 벽걸이형 사용이 가능한 식기건조대이다.Patent Literature 2 is a table-top type dryer cabinet which can be used as a desk type on the bottom surface of a storage cabinet on the upper part of a sink or on a wall surface of a kitchen depending on the purpose of use.

그러나 이러한 특허문헌 2는 좌, 우측 측면프레임에 조립된 벽걸이 설치용의 수직프레임의 분리하여 탁상(테이블)형 활용시에는 중앙의 식기 거치대를 지지 고정하는 전, 후방프레임과 좌, 우측프레임을 일일이 분리하고 수직프레임을 분리하고 분리된 구성 부재를 재조립하여 사용함으로써 사용 소비자로서는 매우 번거롭고 재조립에 어려운 점이 있었다.However, in Patent Literature 2, when the vertical frame for wall-mounted installation assembled to the left and right side frames is separated and used as a table type, the front and rear frames and the left and right frames for supporting and fixing the center table- The vertical frame is separated and the separated constituent members are reassembled and used, so that it is very cumbersome for the consumer to use and difficult to reassemble.

특히 구성 부재가 복잡하여 제조비용이 많이 드는 단점도 있었다.Particularly, there is also a disadvantage that the manufacturing cost is increased due to the complexity of the constituent members.

한국 등록실용 제20-0452723호(2011.03.08. 등록)Korean Registration Practice No. 20-0452723 (registered on March 8, 2011) 한국 등록특허 제10-1593189호(2016.02.02. 등록)Korean Registered Patent No. 10-1593189 (Registered on February 02, 2016)

본 발명은 상기와 같은 종래기술에서 문제된 단점을 해소하고자 개발된 것으로서,SUMMARY OF THE INVENTION The present invention has been made to overcome the disadvantages of the prior art as described above,

본 발명의 조립식 식기건조대는 소비자가 간편하게 행거의 조립에 따른 벽걸이식이나 탁상 식의 양면 사용이 가능하여 범용성이 보장되는 조립식 식기건조대를 제공하는 것을 목적으로 하고 있다.The object of the present invention is to provide a drying table for a table-type dishware in which a consumer can easily use a wall-type or a table-type double-sided type according to the assembly of a hanger, thereby ensuring versatility.

즉, 본 발명은 대향으로 배치되는 동일형상의 전, 후방프레임과 좌, 우측고정판의 사이에 식기건조선반의 간편한 조립으로 구성하여 탁상식 활용과, 상기 좌, 우측 고정판 내측에 조립된 별도의 행거 고정구에 의해 벽이나 주방가구에 거치가능한 행거 부재를 간편하게 조립하여 벽걸이형의 활용이 가능하여 범용성이 보장되고, 구성 부재의 간소화에 의한 제조원가를 절감할 수 있는 조립식 식기건조대를 제공한다.In other words, the present invention can be realized by a simple assembly of a dish dryer shelf between the front and rear frames of the same shape arranged opposite to each other and between the left and right fixing plates, and a separate hanger Provided is a table-type clothes rack capable of easily assembling a hanger member that can be mounted on a wall or kitchen furniture by a fixture so that a wall-mounted type can be utilized, versatility is ensured, and manufacturing cost can be reduced by simplifying the construction member.

상기 목적을 달성하기 위해 본 발명에서는 In order to achieve the above object,

전, 후방 단부 내측에 프레임 고정용홈과 그 내측에 행거 고정구용 홈 및 스틸봉홈이 각각 한쌍으로 형성되어 좌, 우측에 대향 배치되는 좌, 우측고정판과,Left and right fixing plates formed in pairs inside the front and rear end portions of the frame fixing grooves, grooves for the hanger fasteners and steel studs in the inside thereof, respectively, and opposed to the left and right sides,

상기 프레임 고정용홈에 맞게 성형 되어 양측 단부로 조립되는 전, 후방프레임과,A front and rear frames formed to fit into the frame fixing grooves and assembled to both side ends,

상기 행거 고정구용 홈에 각각 조립되는 4개의 행거고정구 및,Four hanger fasteners respectively assembled to the hanger fastener groove,

상기 좌, 우측고정판과 전, 후방프레임의 사이에 배치 조립되는 식기건조선반으로 구성된 것을 특징으로 한다.And a dish dryer shelf disposed and assembled between the left and right fixing plates and the front and rear frames.

여기서, 상기 식기건조선반은 다수로 일정간격으로 배치되는 스테인리스 종봉이 상기 전, 후방프레임에 형성된 고정홈에 끼움된 상태에서 상기 다수의 종봉을 받침하여 용접된 상기 스테인리스 횡봉의 양측단부와 상기 전, 후방프레임의 양측 단부가 상기 좌, 우측고정판에 형성된 프레임 고정용홈과 상기 스틸봉홈에 끼움된 상태에서 상기 좌, 우측 고정판의 외측에서 상기 전,후방 프레임의 양측단과 나사조임에 의해 조립한 것을 특징으로 한다.The dish dryer shelf includes a plurality of stainless steel rods disposed at regular intervals and inserted into the fixing grooves formed in the front and rear frames, And both side ends of the rear frame are assembled by screwing with both side ends of the front and rear frames at the outer sides of the left and right fixing plates in a state where the frame fixing grooves formed in the left and right fixing plates and the steel bar- do.

또한, 상기 행거 고정구는 벽걸이식의 사용시에 행거부재를 상기 행거 고정구에 형성된 지지돌기와 나사조립으로 연결하여 사용할 수 있는 것을 특징으로 한다.The hanger fastener may be used by connecting a hanger member to a support protrusion formed on the hanger fastener when using a wall-hanger type.

본 발명에 의하면 간소한 구성 부재에 의해 식기건조대의 구축이 가능하여 경제성이 보장되는 효과가 있으며, 사용에 따른 탁상형에서 벽걸이형의 전환이 소비자가 간편하게 행거부재의 조립에 의해 가능하여 범용성이 보장되는 효과가 있다.According to the present invention, it is possible to construct a tableware drying table by a simple constituent member, and economical efficiency can be ensured. Also, it is possible to switch from a tabletop type to a wall- .

또한, 본 발명에 의하면, 조립식 행거의 탈착이 좌, 우측 고정판에 조립된 행거 고정구에서 간편한 조립 및 분리에 가능하도록 구성함으로써, 사용의 편리성이 보장되는 효과는 물론 간소한 구성 부재에 따른 공업적으로도 양산(量産) 효과를 기대할 수 있으며, 염가로 제공하는 것이 가능해진다.Further, according to the present invention, the detachment of the assembled hanger can be easily assembled and separated in the hanger fastener assembled to the left and right fixing plates, so that the convenience of use can be ensured, It is possible to expect a mass production effect, and it becomes possible to provide it at low cost.

도 1은 본 발명의 사시도 이다.

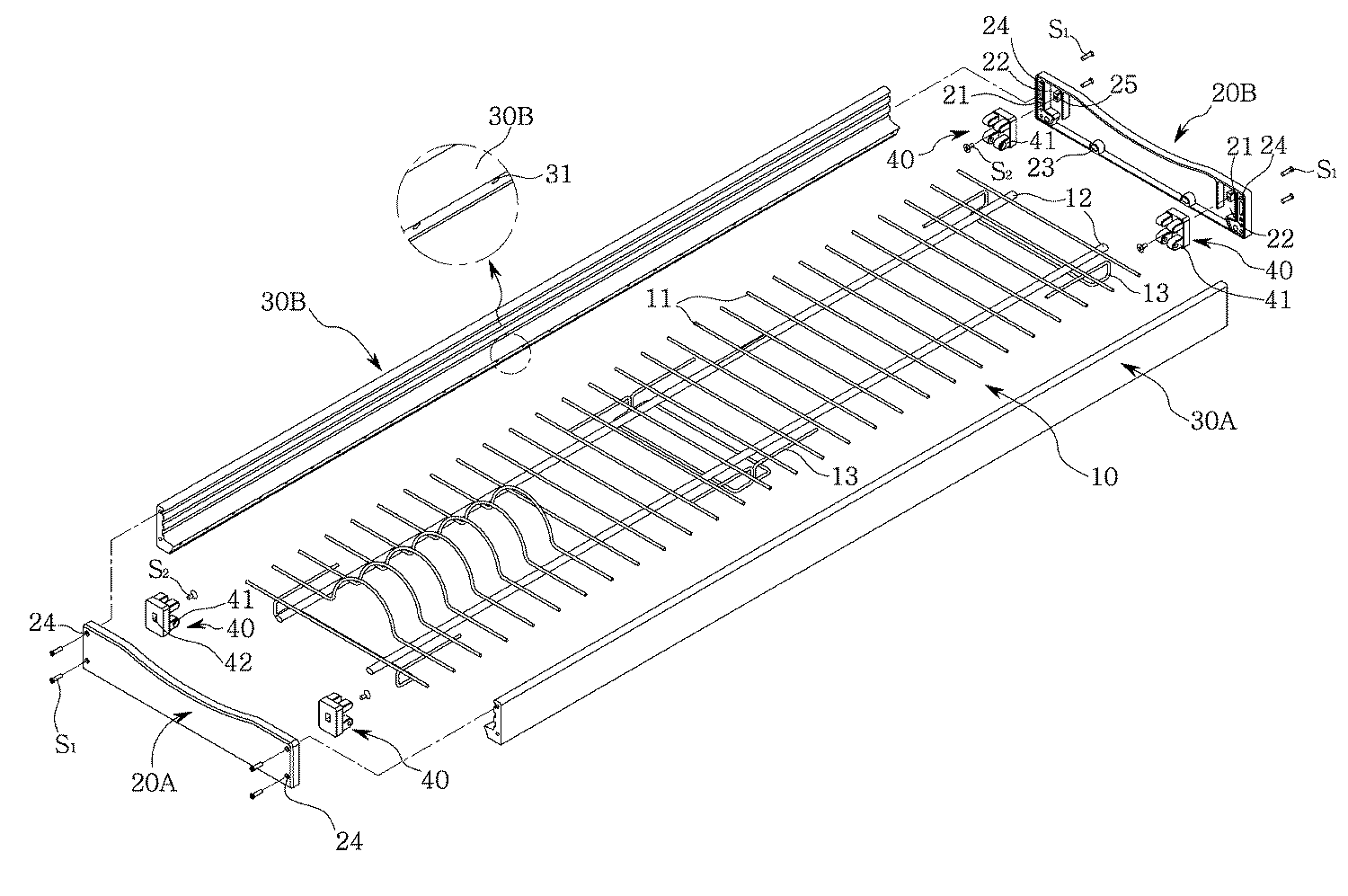

도 2는 도 1을 구성하는 구성 부재의 분해상태 사시도 이다.
도 3은 도 2의 "F" 부분 발췌 확대도 이다.
도 4는 본 발명의 탁상형 활용시의 평면도이다.
도 5 및 도 6은 본 발명의 벽걸이형으로 사용하기 위한 벽걸이 행거 부재의 설치 단계를 보여주는 발췌도 이다.1 is a perspective view of the present invention.
Fig. 2 is an exploded perspective view of the constituent members constituting Fig. 1. Fig.
3 is an enlarged view of the "F" portion of FIG.
Fig. 4 is a plan view of the tablet type utilization of the present invention. Fig.
5 and 6 are excerpts showing installation steps of a wall hanging hanger member for use as a wall-hanging type of the present invention.

이하, 첨부되는 도면과 참조하여 본 발명에 대하여 상세히 설명한다.DETAILED DESCRIPTION OF THE PREFERRED EMBODIMENTS Hereinafter, the present invention will be described in detail with reference to the accompanying drawings.

본 발명의 설명에 있어, 도면 제시된 구성요소의 구조 및 크기는 발명의 설명에 문제되지 않는 한 단순화되거나 간략화될 수 있다.In the description of the present invention, the structure and size of the constituent elements shown in the drawings can be simplified or simplified as long as they do not interfere with the description of the invention.

도 1은 본 발명의 사시도 이고, 도 2는 본 발명을 구성하는 구성부재의 분해상태의 사시도 이다. 또한, 도 3은 본 발명의 구성부재의 구성을 보다 명확하게 보이도록 하기 위한 부분 발췌 확대도 이고, 도 4는 본 발명의 탁상형 활용시의 평면도이다.Fig. 1 is a perspective view of the present invention, and Fig. 2 is a perspective view of a disassembled state of constituent members constituting the present invention. FIG. 3 is a partial enlarged view for making the configuration of the constituent member of the present invention more clearly visible, and FIG. 4 is a plan view of the tablet type utilization of the present invention.

이들 도면을 참조하면, 본 발명에 따른 조립식 식기건조대는 크게 구분하여 식기건조선반(10)과, 상기 식기건조선반(10)을 조립하여 사각함체 형상을 구축하는 동일형상으로 대향 배치되는 좌, 우측 고정판(20A,20B)과 전, 후방프레임(30A,30B) 및 상기 좌,우측 고정판(20A,20B)에 각각 조립되는 행거 고정구(40)으로 구성된다.Referring to these drawings, the assembled table dryer according to the present invention roughly includes a dish dryer shelf 10 and left and right side plates 10, which are arranged to face each other in the same shape in which the dish dryer shelf 10 is assembled, And a hanger fixture 40 assembled to the fixing plates 20A and 20B, the front and rear frames 30A and 30B and the left and right fixing plates 20A and 20B, respectively.

상기 좌, 우측고정판(20A,20B)은 전, 후방 내측 단부에 프레임 고정용홈(21)과 그 내측에 행거 고정구용 홈(22) 및 스틸봉홈(23)이 각각 한 쌍으로 형성되어 좌, 우측에 대향 배치되어 상기 전, 후방 프레임(30A,30B)의 각 단부와 조립된다.The left and right fixing plates 20A and 20B have frame fixing grooves 21 at their front and rear inner ends and a pair of grooves 22 for a hanger fixing member and a steel bar groove 23 at their inner side, And is assembled with each end of the front and rear frames 30A and 30B.

이러한 좌, 우측고정판(20A,20B)은 노출되는 외측면은 미관을 고려하여 민자로 형성되되, 상기 전, 후방프레임(30A,30B)과 조립을 위한 나사공(24)이 상,하로 전 후 양측에 관통된다.The left and right fixing plates 20A and 20B are formed in a state of being exposed to the outside in consideration of aesthetic appearance. The front and rear frames 30A and 30B and the screw holes 24 for assembling the front and rear frames 30A and 30B, And penetrates both sides.

상기 전, 후방 프레임(20A,20B)은 상기 프레임 고정용홈(21)에 조립되는 외관을 갖고, 그 양측 단부를 상기 프레임 고정용홈(21)에 밀착시킨 상태에서 상기 좌,우측고정판(20A,20B)에 관통된 상기 각 나사공(24)을 통하여 외측에서 나사(S1)로 조립되어 상호 간은 간편하게 사각함체로 조립된다.The front and rear frames 20A and 20B have an outer appearance assembled to the frame fixing groove 21 and are fixed to the left and right fixing plates 20A and 20B And the screws S1 are assembled from the outside through the screw holes 24 penetrating through the screw holes 24 and assembled into a rectangular housing easily.

물론, 이러한 좌, 우측고정판(20A,20B)과 전, 후방프레임(30A,30B)의 조립은 먼저 상기 식기건조선반(10)을 개재한 상태에서 조립됨은 당연하다.Of course, it is a matter of course that the assembling of the left and right fixing plates 20A, 20B and the front and rear frames 30A, 30B is assembled in the state of interposing the dish dryer shelf 10 first.

상기 식기건조선반(10)은 주발, 접시 등의 식기류가 세워지거나 거치될 수 있도록 스테인리스봉의 종봉(11)과 이들 종봉(11)을 받침하여 상기 좌,우측고정판(20,20)에 형성된 스틸봉홈(23)에 끼움하는 다수의 횡봉(12)이 용접되어 구성된다.The table-drying shelf 10 supports the bottom bar 11 of the stainless steel bar and the barb 11 so that a tableware such as a main dish and a dish can be raised or stood, And a plurality of transverse rods (12) are welded to each other.

따라서 상기 전, 후방프레임(30A,30B)은 이들 사이에 배치되는 상기 식기건조선반(10)의 다수의 종봉(11)이 조립되는 고정홈(31)이 상기 종봉(11)의 간격으로 내측에 형성된다.Accordingly, the front and rear frames 30A and 30B are provided with fixing grooves 31 in which a plurality of barbs 11 of the dish-drying rack 10 disposed therebetween are assembled, .

이때, 상기 식기건조선반(10)은 상기 종봉(11)과 횡봉(12)이 바닥면에서 일정간격 이격되어 물받이 판(미 도시함) 상에 안정적으로 안착 되도록 다수의 받침봉(13)이 용접된다.At this time, in the dish dryer shelf 10, a plurality of support rods 13 are welded such that the bottom rods 11 and the transverse rods 12 are spaced from each other at a predetermined distance and stably stood on a water receiving plate (not shown) do.

이러한 본 발명은 상기 식기건조선반(10)의 스테인리스 종봉(11)을 상기 전, 후방프레임(30A,30B)에 형성된 고정홈(31)에 일치시켜 끼움한다.The present invention inserts the stainless steel stem 11 of the dish dryer shelf 10 into the fixing grooves 31 formed in the front and rear frames 30A and 30B.

이러한 상태에서 상기 다수의 종봉(11)을 받침하여 용접된 상기 스테인리스 횡봉(12)의 일측단부 및 상기 전, 후방프레임(30A,30B)의 일측 단부를 상기 좌측고정판(20A) 또는 우측고정판(20B)에 형성된 상기 스틸봉홈(23)과 프레임 고정용홈(21)에 끼움한다.In this state, one end of the stainless steel transverse bar 12 and the one end of the front and rear frames 30A and 30B, which are welded by supporting the plurality of barbs 11, are fixed to the left fixing plate 20A or the right fixing plate 20B And the frame fixing groove 21 formed in the steel frame.

이러한 상태에서 상기 좌측 고정판(20A) 또는 우측고정판(20B)의 외측에서 나사공(24)을 통해 상기 전, 후방 프레임의 일측단과 나사(S1) 조임에 의해 조립해서 의해 식기건조선반(10)의 일측에 좌측고정판(20A) 또는 우측고정판(20B)과 전,후방프레임(30A,30B)의 일측을 먼저 조립하고, 상기 순서에 의해 다른 측을 조립하여 조립식 식기건조대를 구축한다.In this state, the other end of the front and rear frames is fastened to the outside of the left fixing plate 20A or the right fixing plate 20B through the screw holes 24 by tightening the screws S1, One side of the left fixing plate 20A or the right fixing plate 20B and the front and rear frames 30A and 30B are first assembled and the other side is assembled by the above procedure to construct a prefabricated table dryer.

이러한 상태의 본 발명은 테이블 상부에 안착하여 사용할 수 있다.The present invention in this state can be used by being seated on the table top.

그러나 본 발명은 벽걸이(행거)식 활용이 가능하도록 상기 좌, 우측 고정판(20A,20B)에 형성된 행거 고정구용 홈(22), 즉 각각에 한 쌍으로 형성된 행거 고정구용 홈(22)에 삽입 4개의 행거 고정구(40)를 끼움한 상태에서 내측에서 나사(S2)에 의해 간편하게 조립한 상태에서 도 5 및 도 6에 도시된 것과 같은 행거부재(50)을 지지돌기(41)에 나사나 축핀(S3)으로 조립에 의한 행거식으로 조립하여 사용할 수 있다.However, according to the present invention, the hanger fastening groove 22 formed in the left and right fastening plates 20A and 20B, that is, the hanger fastening groove 22 formed in a pair, The hanger member 50 as shown in Figs. 5 and 6 is attached to the support protrusion 41 with screws or an axial pin (not shown) in a state in which the two hanger fasteners 40 are inserted, S3), it can be assembled and used as a hanger type by assembling.

이때, 상기 행거 고정구(40)는 그 배면에 나사공이 관통된 세팅홈(42)가 형성되고 상기 행거 고정구용 홈(22)에 대응하여 나사홈을 구비하여 돌출된 세팅돌기(25)에 상기 세팅홈(42)을 끼움조립한 상태에서 상기 나사(S2)로 상기 세팅홈(42)의 나사공을 관통하여 상기 세팅돌기(25)의 나사홈과 나사조임에 의해 간편한 조립이 제공된다.The hanger fastener 40 is provided with a setting groove 42 through which a screw hole penetrates on the back surface thereof and a setting protrusion 25 protruding with a screw groove corresponding to the hanger fastener groove 22, In the assembled state of the groove 42, the screw S2 is screwed into the screw groove of the setting protrusion 25 through the screw hole of the setting groove 42 to provide a simple assembly.

물론 상기 좌, 우측 고정판(20A,20B)에 한 쌍으로 조립된 상태로 배치된 4개의 행거고정구(40)는 본 발명을 탁상형으로 사용에도 문제가 되지 않는다.Of course, the four hanger fasteners 40 arranged in a pair in the left and right fixing plates 20A and 20B do not pose a problem in using the present invention as a tabletop.

이러한 본 발명은 소비자가 간편하게 탁상용이나 벽걸이(행거)용을 설치공간이나 사용장소에 따라 간편하게 설치 사용할 수 있다.The present invention can easily be installed and used according to the installation space or the use place for a desk or a wall hanging (hanger) by a consumer easily.

이와 같이, 본 발명의 상세한 설명에서는 구체적인 실시예에 관해 설명하였으나, 본 발명의 범주에서 벗어나지 않는 한도 내에서 다양한 변형이 가능함은 물론이다. Although the present invention has been described in connection with certain exemplary embodiments, it is to be understood that the invention is not limited to the disclosed exemplary embodiments.

이상에서 설명한 본 발명은 그 권리요지로 청구된 청구범위의 사상 및 범위 내에서 다양한 변경 및 수정할 수 있다.While the present invention has been described in connection with certain embodiments, it is obvious that the invention is not limited to the disclosed embodiments, but, on the contrary, is intended to cover various modifications and similarities.

10 : 식기건조선반 11 : 종봉
12 : 횡봉 13 : 받침봉
20A : 좌측 고정판 20B : 후측 고정판
21 : 프레임 고정용홈 22 : 행거 고정구용 홈
23 : 스틸봉홈 24 : 나사공
25 : 세팅돌기
30A : 전방 프레임 30B : 후방프레임
31 : 고정홈
40 : 행거고정구 41 : 지지돌기
42 : 세팅홈
50 : 행거부재
S1, S2, S3 : 나사10: Tableware drying shelf 11:
12: transverse bar 13:
20A: left fixing plate 20B: rear fixing plate
21: Frame fixing groove 22: Hanger fixing groove
23: Steel bar groove 24:
25: Setting projection
30A: front frame 30B: rear frame
31: Fixing groove
40: hanger fastener 41: support projection
42: Setting Home
50: absence of hanger
S1, S2, S3: Screws

Claims

The left and right fixing plates 20A and 20B, which are formed by pairing the frame fixing grooves 21 and the hanger fixing grooves 22 and the steel bar grooves 23 inside the front and rear end portions, respectively, )and,
Front and rear frames (30A, 30B) molded to fit into the frame fixing grooves (21) and assembled to both side ends,
Four hanger fasteners (40) assembled to the hanger fastener grooves (22) by screws (S2), respectively,
And a dish dryer shelf (10) arranged and assembled between the left and right fixing plates (20A, 20B) and the front and rear frames (30A, 30B).

The method according to claim 1,
The dish dryer shelf 10 includes a plurality of barbs 11 in a state where a stainless steel bar 11 disposed at a predetermined interval is inserted into a fixing groove 31 formed in the front and rear frames 30A and 30B, Side end portions of the stainless steel transverse bar 12 and the front and rear frames 30A and 30B welded to the frame fixing grooves 21 formed on the left and right fixing plates 20 and 20B, Are assembled by fastening screws (S1) and both side ends of the front and rear frames (30A, 30B) on the outside of the left and right fixing plates (20A, 20B) while being fitted in the steel bar groove (23) Tableware drying rack.

3. The method according to claim 1 or 2,
Wherein the hanger member (50) can be connected to the supporting protrusion (41) formed on the hanger fixture by a screw (S3) when the hanger fixture (40) is used in a wall-hanging manner.

3. The method according to claim 1 or 2,
The front and rear frames 20A and 20B have an outer appearance assembled to the frame fixing groove 21 and are fixed to the left and right fixing plates 20A and 20B Is screwed out from the outside through the screw holes (24) penetrating through the screw holes (24).

3. The method according to claim 1 or 2,
The hanger fixture 40 is provided with a setting groove 42 through which a screw hole penetrates on the back surface and has screw grooves in the left and right fixing plates 20A and 20B protruding corresponding to the hanger fixing groove 22 The setting projections 25 are screwed into the set grooves of the setting projections 25 through the screw holes of the setting grooves 42 with screws S2 in a state where the setting grooves 42 are fitted to the setting projections 25 Wherein the first and second shelves are provided with a plurality of shelves.
