시스템 조명등기구가 개시된다. 본 고안에 따른 시스템 조명등기구는, 스위치레버를 구비한 스포트라이트가 결합되는 시스템 조명등기구에 있어서, 중간에 저면판이 형성되고, 하부에 개구부가 형성되고, 저면판의 하부와 개구부 사이에 공간부가 형성되며, 상기 저면판에 엘이디가 장착된 발광부가 형성되며, 발광부를 차폐하는 투광판이 형성된 본체; 상기 본체의 저면판에 장착되며, 상기 발광부의 일측에 장착되고, 스포트라이트의 스위치레버가 결합되도록 하부에 레일홈이 형성되고, 레일홈의 내부에 접지단자가 형성되어 스포트라이트의 스위치레버가 결합되는 레일부재;를 포함하여 이루어진다.
이에 따르면, 실내 천장에서 앵커볼트를 이용하여 장착시키되 스포트라이트도 장착할 수 있고, 엘이디 조명등으로도 활용될 수 있어 설치비용을 절감할 수 있는 효과가 있다. A system lighting apparatus is disclosed. According to the present invention, there is provided a system illumination lamp apparatus to which a spotlight having a switch lever is coupled, comprising: a bottom plate in the middle; an opening formed in the bottom; a space formed between the bottom of the bottom plate and the opening; A body formed with a light emitting portion on which the LED is mounted on the bottom plate, and a light transmitting plate for shielding the light emitting portion; A rail groove is formed in a lower portion of the base plate so that a switch lever of the spotlight is coupled to the base plate, a ground terminal is formed in the rail groove, Member.
According to this, it is possible to mount a spotlight on an indoor ceiling using an anchor bolt, and to use it as an LED illumination lamp, thereby reducing the installation cost.

Figure P2020160000093
Figure P2020160000093

Description

시스템 조명등기구{SYSTEM LIGHTING DEVICE}SYSTEM LIGHTING DEVICE

본 고안은 시스템 조명등기구에 관한 것으로, 더욱 상세하게는 투광부와 스포트라이트가 체결되는 레일부가 일체로 구비되어 천장에 장착하여 일반 조명등과 스포트라이트를 겸용할 수 있도록 하는 시스템 조명등기구에 관한 것이다. The present invention relates to a system lighting apparatus, and more particularly, to a system lighting apparatus that includes a transparent portion and a rail portion to which a spotlight is fastened, integrally mounted on the ceiling so as to use both a general illumination lamp and a spotlight.

일반적으로 천장 고정용 조명등기구는 실내의 장식적 효과를 높이기 위해 다양한 형태로 디자인한 천장용 조명등기구는 크게 2가지의 구성으로 이루어진 것이 널리 사용되고 있는 것으로서, 그 중의 하나는 램프와 소켓을 갖는 본체와 그 본체의 저면에 설치되어 빛을 투과시키는 투명재질의 투광판으로 이루어진다.2. Description of the Related Art [0002] In general, a ceiling light fixture for ceiling fixtures is widely used in various designs to enhance the decorative effect of a room. One of them is a main body having a lamp and a socket And a translucent plate of transparent material which is provided on the bottom surface of the main body and transmits light.

근래에는 엘이디 조명등이 많이 보급되고 있는 바 엘이디 조명등은 천장에 매입되거나 천장면에 고정설치되어 엘이디로부터 발생되는 빛을 실내쪽을 향하여 직접 하향 조명하는 조명기구로서, 건물의 실내장식이나 국부(局部) 조명용으로 널리 적용되고 있다.BACKGROUND OF THE INVENTION [0002] In recent years, LED lighting devices, such as LED lights, which are widely used in LED lighting, have been installed in ceilings or fixedly mounted on a ceiling, It is widely applied for illumination.

국내 등록실용신안 20-0415149호에는 "천장용 조명등기구"가 개시되어 있다. 또한 국내 공개특허공보 10-2011-0085594호 "엘이디 조명등의 반사갓"이 개시되어 있다.In the domestic registration utility model No. 20-0415149, a "ceiling light fixture" is disclosed. Also, Korean Patent Laid-Open Publication No. 10-2011-0085594 entitled "Reflecting Glow for LED Illumination" is disclosed.

그러나 종래 기술을 살펴보면, 전구소켓와, 전구소켓 본체의 상부와 하부에 장착되는 원형의 상부지지대와 하부지지대 및 전구소켓의 일측에서 수평방향으로 형성되어 상부지지대 및 하부지지대와 연결되는 다수의 수평부재로 구성되는 프레임부재와, 상기 프레임부재의 둘레에 결합되는 반투과성의 커버로 구성된다. However, according to the related art, there are a bulb socket, a circular upper support and a lower support which are mounted on the upper and lower parts of the bulb socket body, and a plurality of horizontal members formed horizontally and connected to the upper support and the lower support, And a semipermeable cover which is coupled to the periphery of the frame member.

한편 오픈형 천장은 텍스타일과 같은 천장을 덮는 판넬을 부착하지 않고, 천장 슬래브가 노출되도록 하는 방식이며, 이러한 오픈형 천장에 각종 조명등을 설치학 위해서는 긴 볼트에 등기구를 매달아 장착하게 된다. On the other hand, the open-type ceiling is a way to expose the ceiling slab without attaching a panel covering the ceiling such as a textile. In order to install various types of lighting in such an open-type ceiling, a long bolt is hung on a luminaire.

스포트라이트는 광원(光源)과 빛을 집중하여 방출할 수 있는 반사경을 조립하여 만들게 되며, 광원으로는 일반적으로 용도에 따라 밝은 빛을 낼 수 있는 백열전구나 할로겐전구를 사용한다.The spotlight is made by assembling a light source (light source) and a reflector capable of concentrating and emitting light. In general, a light bulb or a halogen bulb is used as a light source to emit bright light depending on the application.

대한민국 등록실용 20-0239204호에는 「스포트라이트」가 개시되어 있다.Korean Patent Registration No. 20-0239204 discloses " spotlight ".

한편 스포트라이트는 상부에 스위치레버가 형성되고, 스위치레버의 상단에는 레버에 의해 회전되는 전원공급단자가 형성된다.On the other hand, the spotlight is formed with a switch lever at an upper portion thereof, and a power supply terminal rotated by a lever is formed at an upper end of the switch lever.

따라서 천장 텍스의 상부에 전기가 흐르는 장착용 레일을 장착하고, 이 장착용 레일에 상기 전원공급단자를 삽입한 후 걸리도록 하여 장착용 레일과 통전되도록 결합시켜 시공하여 왔다.Therefore, a mounting rail through which electric power flows is installed on the upper part of the ceiling texel, and the power supply terminal is inserted into the mounting rail, and is engaged with the mounting rail so as to be engaged.

그러나 천장 텍스가 없는 오픈형 천장의 경우에는 장착용 레일의 장착이 어려우므로 스포트라이트를 간편하게 시공하지 못하는 문제점이 있었다. However, in the case of an open-type ceiling without a ceiling tex, it is difficult to mount a mounting rail, so that a spotlight can not be easily installed.

본 고안은 상기한 종래 기술의 문제점을 해소하기 위해 안출된 것으로, 엘이디 발광부와 스포트라이트가 체결되는 레일부가 등기구에 일체로 구비되어 일반 조명등과 스포트라이트를 겸용할 수 있고, 설치비용을 절감할 수 있도록 하는 시스템 조명등기구를 제공하는데 그 목적이 있다.The present invention has been made in order to solve the problems of the related art described above, and it is an object of the present invention to provide a lighting apparatus and a lighting apparatus in which a light emitting portion and a rail portion to which a spotlight is fastened are integrally provided in a luminaire, The present invention relates to a system lighting fixture.

상기한 본 고안의 목적은, 스위치레버를 구비한 스포트라이트가 결합되는 시스템 조명등기구에 있어서, 중간에 저면판이 형성되고, 하부에 개구부가 형성되고, 저면판의 하부와 개구부 사이에 공간부가 형성되며, 상기 저면판에 엘이디가 장착된 발광부가 형성되며, 발광부를 차폐하는 투광판이 형성된 본체; 상기 본체의 저면판에 장착되며, 상기 발광부의 일측에 장착되고, 스포트라이트의 스위치레버가 결합되도록 하부에 레일홈이 형성되고, 레일홈의 내부에 접지단자가 형성되어 스포트라이트의 스위치레버가 결합되는 레일부재;를 포함하는 것을 특징으로 하는 시스템 조명등기구에 의해 달성될 수 있다.It is an object of the present invention to provide a system illuminating lamp device in which a spotlight having a switch lever is coupled, a bottom illuminating plate is formed in an intermediate portion, an opening is formed in a lower portion, a space portion is formed between a lower portion of the bottom illuminating plate and the opening, A body having a light-emitting portion on which the LED is mounted on the bottom plate, and a light-transmitting plate for shielding the light-emitting portion; A rail groove is formed in a lower portion of the base plate so that a switch lever of a spotlight is coupled to the base plate, a ground terminal is formed in the rail groove, And a member for illuminating the illumination light.

본 고안에 따르면, 실내 천장에서 앵커볼트를 이용하여 장착시키되 스포트라이트도 장착할 수 있고, 엘이디 조명등으로도 활용될 수 있어 설치비용을 절감할 수 있는 효과가 있다. According to the present invention, it is possible to mount a spotlight on an indoor ceiling using an anchor bolt, and to use it as an LED illumination light, thereby reducing the installation cost.

도 1은 본 고안에 따른 시스템 조명등기구를 나타낸 사시도,
도 2는 본 고안에 따른 시스템 조명등기구를 나타낸 분해사시도,
도 3은 본 고안에 따른 시스템 조명등기구의 'A-A'선 단면도,
도 4는 본 고안에 따른 시스템 조명등기구의 'B-B'선 단면도,
도 5 내지 도 7은 본 고안에 따른 시스템 조명등기구의 다른 실시예를 나타낸 단면도,
도 8 및 도 9는 본 고안에 따른 시스템 조명등기구에서 '투광판'의 다른 실시예를 나타낸 사시도,
도 10 및 도 11은 본 고안에 따른 시스템 조명등기구의 작동 예를 보여주는 저면도,
도 12는 본 고안에 따른 시스템 조명등기구의 사용상태를 나타낸 도면.
도 13은 본 고안에 따른 시스템 조명등기구의 또 다른 실시 예를 나타낸 단면도,
도 14는 도 13의 'C-C'선 단면도.
도 15는 도 13의 커버 부재를 보여주는 단면도.
도 16 및 도 17은 도 15 커버 부재의 다른 실시 예를 보여주는 단면도.1 is a perspective view showing a system illumination lamp apparatus according to the present invention,
2 is an exploded perspective view showing a system illumination lamp apparatus according to the present invention,
3 is a cross-sectional view taken along the line A-A 'of the system illumination lamp according to the present invention,
4 is a cross-sectional view taken along the line B-B 'of the system illumination lamp according to the present invention,
5 to 7 are cross-sectional views showing another embodiment of a system illumination lamp apparatus according to the present invention,
8 and 9 are perspective views showing another embodiment of the 'translucent plate' in the system illumination lamp apparatus according to the present invention,

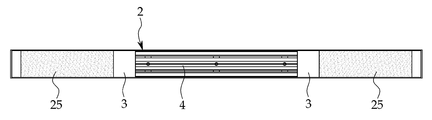

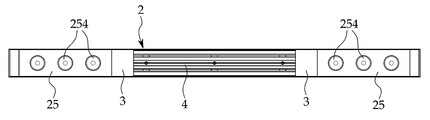

10 and 11 are a bottom view showing an operation example of a system illumination lamp apparatus according to the present invention,
12 is a view showing the use state of a system illumination lamp apparatus according to the present invention.
13 is a sectional view showing still another embodiment of a system illumination lamp according to the present invention;
14 is a cross-sectional view taken along the line 'C-C' in FIG.
Fig. 15 is a sectional view showing the cover member of Fig. 13; Fig.
Figures 16 and 17 are cross-sectional views showing another embodiment of the cover member of Figure 15;

이하 본 고안의 바람직한 실시예를 첨부된 도면을 토대로 상세하게 설명하면 다음과 같다.Hereinafter, preferred embodiments of the present invention will be described in detail with reference to the accompanying drawings.

하기에서 설명될 실시예는 본 고안이 속하는 기술분야에서 통상의 지식을 가진 자가 고안을 용이하게 실시할 수 있을 정도로 상세하게 설명하기 위한 것이며, 이로 인해 본 고안의 기술적인 사상 및 범주가 한정되는 것을 의미하지는 않는다.The embodiments described below are intended to be illustrative in nature to enable those skilled in the art to easily carry out the invention and that the technical idea and scope of the present invention will be limited It does not mean anything.

또한, 도면에 도시된 구성요소의 크기나 형상 등은 설명의 명료성과 편의상 과장되게 도시될 수 있으며, 본 고안의 구성 및 작용을 고려하여 특별히 정의된 용어들은 사용자, 운용자의 의도 또는 관례에 따라 달라질 수 있고, 이러한 용어들에 대한 정의는 본 명세서 전반에 걸친 내용을 토대로 내려져야 함을 밝혀둔다. In addition, the size and shape of the components shown in the drawings may be exaggerated for clarity and convenience of explanation, and the terms defined in particular in consideration of the configuration and operation of the present invention may vary depending on the intention or custom of the user or the operator It should be noted that the definitions of these terms should be made on the basis of the contents throughout this specification.

첨부된 도면 중에서, 도 1은 본 고안에 따른 시스템 조명등기구를 나타낸 사시도, 도 2는 본 고안에 따른 시스템 조명등기구를 나타낸 분해사시도, 도 3은 본 고안에 따른 시스템 조명등기구의 'A-A'선 단면도, 도 4는 본 고안에 따른 시스템 조명등기구의 'B-B'선 단면도, 도 5 내지 도 7은 본 고안에 따른 시스템 조명등기구의 다른 실시예를 나타낸 단면도, 도 8 및 도 9는 본 고안에 따른 시스템 조명등기구에서 '투광판'의 다른 실시예를 나타낸 사시도, 도 10 및 도 11은 본 고안에 따른 시스템 조명등기구의 작동 예를 보여주는 저면도, 도 12는 본 고안에 따른 시스템 조명등기구의 사용상태를 나타낸 도면이다. FIG. 1 is an exploded perspective view showing a system illumination lamp according to the present invention; FIG. 3 is a cross-sectional view taken along line AA of the system illumination lamp according to the present invention; FIG. 5 is a cross-sectional view showing another embodiment of a system illumination lamp according to the present invention, and Figs. 8 and 9 are cross-sectional views taken along the line B-B ' FIG. 10 is a bottom view showing an operation example of a system illumination lamp according to the present invention, FIG. 12 is a bottom view showing an operation example of the system illumination lamp according to the present invention, FIG. Fig.

도 1 내지 도 12에 도시된 바와 같이, 본 고안에 따른 시스템 조명등기구는, 스위치레버(110)를 구비한 스포트라이트(100)가 결합되는 것이며, 본체(2), 본체(2)에 형성되는 레일부재(4)를 포함한다. 1 to 12, a system illumination lamp according to the present invention is a combination of a spotlight 100 provided with a switch lever 110, and includes a main body 2, a rail formed on the main body 2, Member (4).

상기 본체(2)는 중간에 저면판(20)이 형성되고, 하부에 개구부가 형성되고, 저면판(20)의 하부와 개구부 사이에 공간부(22)가 형성되며, 상기 저면판(20)에 엘이디 기판(300)이 장착된 발광부(24)가 형성되며, 발광부(24)를 차폐하는 투광판(25)이 형성된 본체(2);The bottom plate 20 is formed in the middle of the main body 2. The bottom plate 20 is formed with an opening at the bottom and a space 22 is formed between the bottom of the bottom plate 20 and the opening. A main body 2 having a light emitting portion 24 on which an LED substrate 300 is mounted and on which a light transmitting plate 25 for shielding the light emitting portion 24 is formed;

상기 본체(2)의 저면판(20)에 장착되며, 상기 발광부(24)의 일측에 장착되고, 스포트라이트(100)의 스위치레버(110)가 결합되도록 하부에 레일홈(40)이 형성되고 레일홈(40)의 내부에 접지단자(42)가 형성되어 스포트라이트(100)의 스위치레버(110)가 결합되는 레일부재(4);를 포함하여 구성된다.A rail groove 40 is formed at a lower portion of the bottom plate 20 of the main body 2 and mounted on one side of the light emitting portion 24 so that the switch lever 110 of the spotlight 100 is engaged And a rail member 4 in which a ground terminal 42 is formed in the rail groove 40 and the switch lever 110 of the spotlight 100 is engaged.

상기 본체(2)는 길이를 가지며 양쪽에 대향되게 형성되는 측판과, 측판의 중간부위를 가로방향으로 연결하는 저면판(20)으로 형성되어 단면이 'H'자 형상으로 이루어지고, 상,하측에 개구부가 형성된다. The main body 2 is formed by a side plate having a length and opposite to each other and a bottom plate 20 connecting the middle portion of the side plate in the lateral direction, An opening is formed.

하측의 개구부를 막도록 투광판(25) 및 패널(3)이 결합된다The translucent plate 25 and the panel 3 are coupled so as to close the lower openings

투광판(25) 및 패널(3)은 그 양단부가 개구부의 안쪽에 형성된 단턱(221)에 걸쳐져 결합되어 좌우로 슬라이딩되면서 위치가 이동가능하도록 형성된다. The translucent plate 25 and the panel 3 are formed such that their both ends are coupled to each other across the step 221 formed inside the opening and are slid to the left and right to be movable.

투광판(25)은 본체(2)의 중간에 형성되는 발광부(24)를 차폐하기 위한 것으로 위치가 고정되는 것이 바람직하며, 상기 투광판(25)은 빛의 조명시 미려함을 극대화시킬 수 있도록 하기 위해 도 8과 같이 다수의 슬릿(252)이 형성되어 망형으로 이루어지거나 또는 도 9와 같이 다수의 볼록렌즈(254)가 형성되어 이루어진다. The translucent plate 25 is preferably fixed in position for shielding the light emitting portion 24 formed in the middle of the main body 2 and the translucent plate 25 may be formed to maximize the 8, a plurality of slits 252 are formed in a meshed shape, or a plurality of convex lenses 254 are formed as shown in FIG.

패널(3)은 본체(2)에 결합되어 레일부재의 양단부에 형성된 전원공급부(미도시)를 가려서 미관을 제고시키기 위한 용도이다. The panel 3 is used for enhancing aesthetic appearance by covering a power supply unit (not shown) formed at both ends of the rail member by being coupled to the main body 2.

한편 도 10에 나타낸 바와 같이, 투광판(25)을 본체(2)의 중앙에 배치하고, 그 양측에 레일부재(4)를 배치시킨다. On the other hand, as shown in Fig. 10, the translucent plate 25 is arranged at the center of the main body 2, and the rail members 4 are arranged on both sides thereof.

또는 도 11에 나타낸 바와 같이, 투광판(25)을 양측에 배치하고, 그 사이에 레일부재(4)를 배치시킨다. Alternatively, as shown in Fig. 11, the translucent plate 25 is disposed on both sides, and the rail member 4 is disposed therebetween.

어떠한 형태이든지 투광판(25)이 위치된 부위에는 엘이디(243)가 설치되어 발광부(24)를 구성하게 된다. The LED 243 is provided at a position where the translucent plate 25 is disposed in any form to constitute the light emitting portion 24.

상기 본체(2)의 저면판(20)에는 'ㄴ'자형 결합돌기(27)가 형성된다. Shaped engaging projections 27 are formed on the bottom plate 20 of the main body 2. The '

따라서 도 3과 같이, 상기 저면판(20)의 결합돌기(27)에 엘이디 기판(247)의 양단이 끼워져 결합될 수 있고, 엘이디 기판(247)의 결합은 슬라이드방식이므로 용이하게 분리될 수 있다. 3, the both ends of the LED substrate 247 can be coupled to the coupling protrusions 27 of the bottom plate 20 and the LED substrate 247 can be easily separated from the LED substrate 247 .

또는 도 7에 나타낸 바와 같이, 상기 저면판(20)에 직접 레일부재(4)가 직접 나사로 결합될 수 있다. Alternatively, as shown in Fig. 7, the rail member 4 can be screwed directly to the bottom plate 20 directly.

한편 도 4에 나타낸 바와 같이, 본 발명의 일 실시예는, 상기 본체(2)의 저면에는 'ㄴ'자형 결합돌기(27)가 형성되고, 상기 레일부재(4)의 일측에는 결합돌기(27)에 결합되도록 걸림턱(72)이 형성된 브라켓(7)을 포함하고, 상기 브라켓(7)에 레일부재(4)가 나사(W1)로 체결되어 결합되는 것이다. 4, an 'b' -shaped coupling protrusion 27 is formed on the bottom surface of the main body 2, and at one side of the rail member 4, a coupling protrusion 27 And the rail member 4 is coupled to the bracket 7 with a screw W1 so as to be coupled to the bracket 7. [

상기 브라켓(7)은 단면이 사각이되 수직면의 상단에 걸림턱(72)이 외향되게 형성되어 결합돌기(27)에 끼워져 결합되고, 저면에 레일부재(4)가 나사(W1)로 결합됨으로써 레일홈(40)이 본체(2)의 하부 개구부에 근접하도록 형성되어 스포트라이트(100)의 탈착 작업이 용이하게 실시될 수 있다. The bracket 7 has a rectangular cross section and is formed with an engaging protrusion 72 on the upper end of the vertical surface to be engaged with the engaging projection 27 and the rail member 4 is coupled to the bottom surface with a screw W1 The rail groove 40 is formed to be close to the lower opening of the main body 2 so that the spotlight 100 can be easily detached and attached.

레일홈(40)의 내측에는 접지단자(42)가 형성되어 스포트라이트(100)의 스위치레버(110)와 접촉되어 통전가능하다. A ground terminal 42 is formed on the inside of the rail groove 40 so as to be brought into contact with the switch lever 110 of the spotlight 100 and to be energized.

한편 도 5에 도시된 바와 같이, 본 발명의 일 실시예는, 상기 본체(2)의 저면판(20)에 나사결합으로 고정되며, 중공을 갖는 육면체로 된 지지대(8)를 포함하고, 상기 지지대(8)의 상면에 레일부재(4)가 결합되도록 나사결합공(81)과, 나사관통공(83)이 형성된다. 5, an embodiment of the present invention includes a supporting base 8 fixed to the bottom plate 20 of the main body 2 by screws and having a hexagonal shape with a hollow, A screw hole 81 and a screw through hole 83 are formed so that the rail member 4 is engaged with the upper surface of the support table 8.

상기 나사결합공(81)에 체결되어 지지대(8)와 레일부재(4)를 연결하도록 제1나사(W3)가 결합된다. And the first screw W3 is coupled to the screw coupling hole 81 so as to connect the support member 8 and the rail member 4. [

상기 나사관통공(83)을 통과하여 제2나사(W5)가 지지대(8)의 상면과 본체(2)의 저면판(20)을 연결하도록 나사 결합된다.And the second screw W5 is screwed so as to connect the upper surface of the support table 8 and the bottom plate 20 of the main body 2 through the screw through hole 83. [

나사관통공(83)은 제2나사(W5)의 머리보다 큰 직경으로 형성되어 제2나사(W5)가 나사관통공(83)을 통과하여 안쪽으로 삽입될 수 있다. The screw through hole 83 is formed to have a larger diameter than the head of the second screw W5 so that the second screw W5 can be inserted inward through the screw through hole 83. [

한편 도 6에 나타낸 바와 같이, 본 발명의 일 실시예는, 수평한 상면과, 상기 상면의 양측에 수직되게 형성되는 측면부로 이루어져 단면이 "┏┓" 형상으로 하부가 개구되고, 상기 상면은 본체(2)의 저면판(20)에 나사(35)로 결합되고, 6, an embodiment of the present invention is characterized by having a horizontal upper surface and a side surface portion formed perpendicular to both sides of the upper surface, (35) to the bottom plate (20) of the base plate (2)

측면부에는 내측으로 돌출되어 레일부재(4)의 측면을 협지하는 걸림부재(92)가 형성된 레일 고정구(9)를 포함한다. And a rail fastener 9 having an engaging member 92 protruding inwardly from the side surface portion and sandwiching a side surface of the rail member 4.

레일 고정구(9)의 양측면 걸림부재(92)는 탄성을 갖게 되어 벌어지고 오므려지는 특성을 갖게 되므로 레일부재(4)의 양측면을 협지하여 장착하게 된다. The both side engaging members 92 of the rail fastener 9 have elasticity and have a property of being opened and closed so that both side surfaces of the rail member 4 are sandwiched and attached.

레일부재(4)의 양측면에는 고정홈(45)이 형성되어 레일 고정구(9)의 걸림부재(92)의 단부가 끼워지도록 하여 더욱 고정력이 배가될 수 있다. Fixing grooves 45 are formed on both side surfaces of the rail member 4 so that an end portion of the engaging member 92 of the rail fixing hole 9 is fitted.

한편 다시 도 2를 참조하면, 상기 발광부(24)와 레일부재(4)를 구분하도록 본체의 공간부(22)에 격벽부재(5)가 결합되어 발광부(24)의 빛이 레일부재(4) 쪽으로 새어나오지 않도록 한다. 2, the partition wall member 5 is coupled to the space 22 of the main body so as to divide the light emitting part 24 and the rail member 4 so that the light of the light emitting part 24 passes through the rail member 4).

즉, 본체(2)의 저면판(20)에 엘이디 기판이 부착되어 발광부(24)를 형성하는 경우, 이 발광부(24)는 대개 본체(2)의 중앙에 형성되며, 그 양측으로 빛이 새어나가지 못하도록 격벽부재(5)를 본체(2)의 하부 개구부를 통해 삽입하여 결합시킨다. That is, when the LED substrate is attached to the bottom plate 20 of the main body 2 to form the light emitting portion 24, the light emitting portion 24 is usually formed at the center of the main body 2, The partition wall member 5 is inserted through the lower opening of the main body 2 so as not to be leaked.

그리고 상기 격벽부재(5)에는 패널(3)과 연결될 수 있도록 연결수단이 구비된다. The partition member (5) is provided with a connecting means to be connected to the panel (3).

상기 연결수단은, 상기 격벽부재(5)의 일단에 형성되는 체결편(52)과, 상기 패널(3)의 상면에 11자 형상으로 직립되는 2개의 판재로 형성된 체결리브(33)와, 상기 체결편(52)을 관통하여 체결리브(33)의 2개의 판재 사이에 나사 결합되는 나사(35)를 포함하여 구성된다. The connection means includes a fastening piece 52 formed at one end of the partition member 5, a fastening rib 33 formed of two plate members which are erected in an eleven form on the upper surface of the panel 3, And a screw 35 that passes through the fastening piece 52 and is screwed between the two plates of the fastening rib 33.

패널(3)은 투광판(25)보다는 폭이 작지만 본체(2)의 하부 개구부에 삽입되어 슬라이드될 수 있도록 결합된 후 상기 격벽부재(5)와 일체로 결합된다. The panel 3 is inserted into the lower opening of the main body 2 so as to be slidable and then integrally joined with the partition member 5 although the width of the panel 3 is smaller than that of the translucent plate 25. [

이와 같이 구성된 본 고안의 작용을 설명하면 다음과 같다.Hereinafter, the operation of the present invention will be described.

상기 본체(2)의 저면판(20) 일측에 엘이디 기판을 결합시키고 이에 대응하도록 투광판(25)을 결합시켜 발광부(24)를 구성하고, 양측으로 빛이 새어나가지 않도록 격벽부재(5)를 결합시킨 후 패널(3)과 나사(35)로 연결하여 고정시킨다.The light emitting portion 24 is formed by coupling the LED substrate to one side of the bottom plate 20 of the main body 2 and coupling the translucent plate 25 to correspond to the light emitting portion 24 and the partition wall member 5, And then the panel 3 and the screw 35 are connected and fixed.

이후 본체(2)의 저면판(20) 타측에는 레일부재(4)를 결합한다. 바람직하게는 발광부(24)의 양측에 레일부재(4)를 형성한다. 따라서 본체(2)를 길게 형성하는 경우 발광부(24)를 일정 간격마다 형성하고, 그 사이에 레일부재(4)를 형성하여 스포트라이트(100)의 설치가 가능해지도록 한다. Thereafter, the rail member 4 is coupled to the other side of the bottom plate 20 of the main body 2. Preferably, the rail member 4 is formed on both sides of the light emitting portion 24. Therefore, when the main body 2 is formed long, the light emitting portions 24 are formed at regular intervals, and the rail member 4 is formed therebetween so that the spotlight 100 can be installed.

도 12에 나타낸 바와 같이, 본체(2)의 일측에 투광판을 결합시켜, 발광부를 형성하되, 연이어서 다수의 슬릿(252)이 형성되어 망형으로 이루어진 투광판(25)을 결합하고, 이어서 다수의 볼록렌즈(254)가 형성된 투광판(25)을 결합하며, 레일부재(4)를 결합시키는 등의 순서 또는 이들의 조합을 연속적으로 적용하여 길이를 한정하지 않고 길게 등기구를 형성할 수 있게 된다. 12, a light-transmitting plate is coupled to one side of the main body 2 to form a light-emitting portion, a plurality of slits 252 are formed successively to join the light-transmitting plate 25 formed in a meshed shape, It is possible to form the luminaire long without limiting the length by continuously applying the procedure such as joining the translucent plate 25 formed with the convex lens 254 of the convex lens 254 and engaging the rail member 4 .

한편, 본 고안은 도 13 및 도 14에 도시된 바와 같이 달리 실시할 수 있는데, 이는 전술한 실시 예와 비교하여 볼 때 본체(2) 하부에 레일부재(4) 설치 위치로 하부에 레일부재(4)를 삽입하여 조립하는 커버 부재(6)를 결합 설치하여 본체 하부의 공간부(22)를 가리도록 구성하는 것이다.13 and 14, in comparison with the above-described embodiment, the rail member 4 is installed at the lower portion of the main body 2 and the rail member 4 are inserted and assembled to cover the space portion 22 in the lower portion of the main body.

즉, 상기 커버 부재(6)의 하부 중앙에 길이 방향을 따라 레일 조립홈(61)을 형성하고 상기 레일 조립홈(61)에 레일 부재(4)를 삽입하여 고정 설치하도록 하는 것에 의해 커버 부재(6)가 본체(2) 하부의 공간부(22)를 가리도록 하므로 본체 하부의 외관을 전술한 실시 예보다 미려하게 향상시키도록 하는 것이다.That is, by forming the rail assembly groove 61 along the longitudinal direction in the lower center of the cover member 6 and inserting the rail member 4 into the rail assembly groove 61 to fix the cover member 6, 6 cover the space portion 22 in the lower portion of the main body 2, so that the appearance of the lower portion of the main body 2 is improved more clearly than in the above embodiment.

이때, 상기 커버 부재(6)는 상부 양측에 걸림턱(63)을 외측으로 돌출 형성하여 본체의 저면판(20) 양측에 형성된 'L'자형 결합돌기(27)에 좌우로 슬라이드 조립하고, 하부 양측에 걸림홈(64)을 형성하여 본체 하부의 개구부 안쪽에 형성된 단턱(221)에 좌우로 슬라이드 조립하므로 간단히 조립 설치하게 되는 것이다.At this time, the cover member 6 is slidably assembled to the 'L' -shaped engagement protrusions 27 formed on both sides of the bottom plate 20 of the main body by protruding outwardly the latching protrusions 63 on both sides of the upper portion, Since the latching grooves 64 are formed on both sides and the latches are slid to the left and right on the step 221 formed inside the opening of the lower portion of the main body,

또한, 상기 커버 부재(6)는 도 15에서와 같이 상부 양측에 형성되는 걸림턱(63)의 폭 사이즈가 레일 조립홈(61)의 폭 넓이보다 더 넓게 벌어지는 간격으로 형성하는 것이 바람직하나, 이는 도 16 및 도 17에서와 같이 레일 조립홈(61)의 폭 넓이와 같거나 좀 더 좁게 벌어지는 간격으로 형성할 수도 있으며 이와 같은 걸림턱(63)의 폭 사이즈에 맞추어 본체의 저면판에 형성되는 'L'자형 결합돌기(27)의 폭 사이즈로 대응되게 형성하게 되는 것이다.15, it is preferable that the cover member 6 is formed at intervals such that the width size of the latching jaws 63 formed on both sides of the upper portion of the cover member 6 is wider than the width of the rail assembly groove 61, As shown in FIGS. 16 and 17, may be formed with a width equal to or slightly narrower than the width of the rail mounting groove 61, and the width of the rail mounting groove 61 ' L '-shaped engagement protrusions 27 are formed to correspond to the width sizes of the L'

비록 본 고안이 상기 언급된 바람직한 실시예와 관련하여 설명되어졌지만, 고안의 요지와 범위로부터 벗어남이 없이 다양한 수정 및 변형이 가능한 것은 당업자라면 용이하게 인식할 수 있을 것이며, 이러한 변경 및 수정은 모두 첨부된 청구의 범위에 속함은 자명하다.Although the present invention has been described in connection with the above-mentioned preferred embodiments, it will be apparent to those skilled in the art that various modifications and variations can be made without departing from the spirit and scope of the invention, It is obvious that the claims fall within the scope of the claims.

2 : 본체 3 : 패널
4 : 레일부재 6: 커버 부재
7 : 브라켓 8 : 지지대
9 : 레일 고정구 20 : 저면판
22 : 공간부 24 : 발광부
25 : 투광판 40 : 레일홈
42 : 접지단자
100 : 스포트라이트 2: Main body 3: Panel
4: rail member 6: cover member
7: Bracket 8: Support
9: rail fastener 20: bottom plate
22: space part 24: light emitting part
25: translucent plate 40: rail groove
42: Ground terminal
100: Spotlight

Claims (11)

스위치레버를 구비한 스포트라이트가 결합되는 시스템 조명등기구에 있어서,
중간에 저면판이 형성되고, 하부에 개구부가 형성되고, 저면판의 하부와 개구부 사이에 공간부가 형성되며, 상기 저면판에 엘이디가 장착된 발광부가 형성되며, 발광부를 차폐하는 투광판이 형성된 본체;
상기 본체의 저면판에 장착되며, 상기 발광부의 일측에 장착되고, 스포트라이트의 스위치레버가 결합되도록 하부에 레일홈이 형성되고, 레일홈의 내부에 접지단자가 형성되어 스포트라이트의 스위치레버가 결합되는 레일부재;
를 포함하는 것을 특징으로 하는 시스템 조명등기구.A system light fixture incorporating a spotlight having a switch lever,
A body formed with a bottom plate in the middle, an opening formed in the bottom, a space formed between the bottom of the bottom plate and the opening, a light emitting portion mounted with the LED on the bottom plate, and a transparent plate shielding the light emitting portion;
A rail groove is formed in a lower portion of the base plate so that a switch lever of the spotlight is coupled to the base plate, a ground terminal is formed in the rail groove, absence;
Wherein the light source is a light source. 제 1항에 있어서,
상기 본체의 개구부를 막도록 결합되며, 개구부의 안쪽에 홈이 형성되고, 상기 홈에 패널이 결합되어 이동가능하게 형성된 것을 특징으로 하는 시스템 조명등기구.The method according to claim 1,
Wherein a groove is formed in the inside of the opening, and a panel is coupled to the groove so as to be movable. 제 1항에 있어서,
상기 투광판은 다수의 슬릿이 형성되어 망형으로 형성되거나 다수의 볼록렌즈가 형성된 것을 특징으로 하는 시스템 조명등기구.The method according to claim 1,
Wherein the transparent plate has a plurality of slits and is formed in a meshed shape or a plurality of convex lenses are formed. 제 1항에 있어서,
상기 본체의 저면판에는 ㄴ자형 결합돌기가 형성되고, 상기 결합돌기에 엘이디 기판이 끼워져 결합되는 것을 특징으로 하는 시스템 조명등기구.The method according to claim 1,
Wherein a bend-shaped coupling protrusion is formed on a bottom plate of the main body, and an LED substrate is fitted to the coupling protrusion. 제 1항에 있어서,
상기 본체의 저면판에는 ㄴ자형 결합돌기가 형성되고,
상기 레일부재의 일측에는 결합돌기에 결합되도록 걸림턱이 형성된 브라켓을 포함하고,
상기 브라켓에 레일부재가 나사로 체결되어 결합되는 것을 특징으로 하는 시스템 조명등기구.The method according to claim 1,
A b-shaped engaging projection is formed on the bottom plate of the main body,
And a bracket formed on one side of the rail member,
And a rail member is screwed and coupled to the bracket. 제 1항에 있어서,
상기 레일 저면판에 나사결합으로 고정되며, 중공을 갖는 육면체로 된 지지대를 포함하고,
상기 지지대의 상면에 레일부재가 결합되도록 나사결합공과, 나사관통공이 형성된 것이며,
상기 나사결합공에 체결되어 지지대와 레일부재를 연결하도록 제1나사가 결합되고,
상기 나사관통공을 통과하여 제2나사가 지지대의 상면과 본체의 저면판을 연결하도록 나사 결합되는 것을 특징으로 하는 시스템 조명등기구.
The method according to claim 1,
A support plate fixed to the rail bottom plate by a screw connection, the support plate being a hexahedron having a hollow,
A screw-engaging hole and a screw-through hole are formed on the upper surface of the support so that the rail member is engaged,
A first screw is coupled to the screw coupling hole to connect the support member and the rail member,
And the second screw passes through the screw through hole and is screwed so as to connect the upper surface of the support to the bottom plate of the main body.
제 1항에 있어서,
상기 본체의 저면판에는 ㄴ자형 결합돌기가 형성되고,
상기 레일부재의 일측에는 결합돌기에 결합되도록 걸림턱이 형성된 브라켓을 포함하고,
상기 브라켓에 레일부재가 나사로 체결되어 결합되는 것을 특징으로 하는 시스템 조명등기구.The method according to claim 1,
A b-shaped engaging projection is formed on the bottom plate of the main body,
And a bracket formed on one side of the rail member,
And a rail member is screwed and coupled to the bracket. 제 1항에 있어서,
수평한 상면과, 상기 상면의 양측에 수직되게 형성되는 측면부로 이루어져 단면이 "┏┓" 형상으로 하부가 개구되고, 상기 상면은 본체의 저면판에 나사로 결합되고,
측면부에는 내측으로 돌출되어 레일부재의 측면을 협지하는 걸림부재가 형성된 레일 고정구를 포함하는 것을 특징으로 하는 시스템 조명등기구.The method according to claim 1,
The upper surface of which is screwed to the bottom plate of the main body, the top surface of which is screwed to the bottom plate of the main body,
And a rail fixing member protruding inward from the side portion and having a latching member for holding a side surface of the rail member. 제 1항에 있어서,
상기 발광부와 레일부재를 구분하도록 본체의 공간부에 격벽부재가 결합되어 발광부의 빛이 레일부재 쪽으로 새어나오지 않도록 하는 것을 특징으로 하는 시스템 조명등기구.The method according to claim 1,
Wherein a partition wall member is coupled to a space portion of the main body so as to separate the light emitting portion and the rail member so that the light of the light emitting portion does not leak to the rail member. 제 8항에 있어서,
상기 격벽부재에는 패널과 연결시키기 위한 연결수단이 형성되고,
상기 연결수단은
상기 격벽부재의 일단에 형성되는 체결편과,
상기 패널의 상면에 11자 형상으로 직립되는 2개의 판재로 형성된 체결리브와,
상기 체결편을 관통하여 체결리브의 2개의 판재 사이에 나사 결합되는 나사를 포함하는 것을 특징으로 하는 시스템 조명등기구.9. The method of claim 8,
The partition member is formed with connecting means for connecting to the panel,
The connecting means
A fastening piece formed at one end of the partition member,
A fastening rib formed on the upper surface of the panel, the fastening rib being formed of two plate members standing upright in an 11-
And a screw threaded through the fastening piece and screwed between the two plates of the fastening rib. 제1항에 있어서,
상기 본체 하부에는 레일부재 설치 위치로 하부 중앙에 레일부재를 삽입하여 조립하는 레일 조립홈이 형성된 커버 부재로 본체 하부의 공간부를 가리도록 결합 구성하되,
상기 커버 부재는 상부 양측에 걸림턱을 외측으로 돌출 형성하여 본체의 저면판 양측에 형성된 'L'자형 결합돌기에 좌우로 슬라이드 조립하고, 하부 양측에 걸림홈을 형성하여 본체 하부의 개구부 안쪽에 형성된 단턱에 좌우로 슬라이드 조립하도록 하는 것을 특징으로 하는 시스템 조명등기구.The method according to claim 1,
Wherein a lower portion of the main body is coupled to a lower portion of the main body by a cover member having a rail assembly groove formed therein by inserting a rail member into a lower portion of the main body,
The cover member is formed by protruding outwardly from both sides of the upper portion of the cover and slidably assembling left and right 'L' -shaped engagement protrusions formed on both sides of the bottom plate of the main body, and engaging grooves formed on both lower sides thereof, And the slide assembly is assembled to the left and right sides in a stepped manner.
KR2020160000093U 2015-07-28 2016-01-07 System lighting device Abandoned KR20170000511U (en)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR20150005071 2015-07-28
KR2020150005071 2015-07-28

Publications (1)

Publication Number Publication Date
KR20170000511U true KR20170000511U (en) 2017-02-07

Family

ID=58404918

Family Applications (1)

Application Number Title Priority Date Filing Date
KR2020160000093U Abandoned KR20170000511U (en) 2015-07-28 2016-01-07 System lighting device

Country Status (1)

Country Link
KR (1) KR20170000511U (en)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200063649A (en) 2018-11-28 2020-06-05 (주)디엠라이팅 Frame for Installing Lighting Device And Spotlight
KR102267048B1 (en) 2020-11-13 2021-06-18 정홍준 Mounting Housing for Lighting Installation
KR20220000107U (en) 2020-06-30 2022-01-11 이대은 Lighting luminaire with a tandem lamp socket
KR20240001795U (en) 2023-04-24 2024-11-01 명경순 Color-changing spotlight

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200063649A (en) 2018-11-28 2020-06-05 (주)디엠라이팅 Frame for Installing Lighting Device And Spotlight
KR20220000107U (en) 2020-06-30 2022-01-11 이대은 Lighting luminaire with a tandem lamp socket
KR102267048B1 (en) 2020-11-13 2021-06-18 정홍준 Mounting Housing for Lighting Installation
KR20240001795U (en) 2023-04-24 2024-11-01 명경순 Color-changing spotlight

Similar Documents

Publication Publication Date Title
KR101680083B1 (en) LED ceiling lights
KR20200002186A (en) Line type led lighting apparatus
US20150116998A1 (en) LED Lighting Fixture
KR101520224B1 (en) Device to mounting transmtting plate holder for lighting
KR20170000511U (en) System lighting device
KR20120119604A (en) Illumination device
KR101128771B1 (en) Fixed led luminators
KR101532869B1 (en) Lighting apparatus using light emitting diode
KR101070884B1 (en) LED lighting structure
KR200376109Y1 (en) Frame construction for indirect lighting
KR100973917B1 (en) Decoration of cover for lamp
KR101966659B1 (en) LED light by pressurized assembly structure
KR20150133669A (en) assembly efficiency lighting device
KR101173912B1 (en) Led lamp for wall fixing type to easy assemble/disassemble and install
KR101555091B1 (en) LED floodlight offers multi-directional ceiling light luminaire
KR20120002883U (en) Lighting fixtures
KR200415391Y1 (en) Lamp housing of luminaire
KR101554426B1 (en) Frame assembly for lighting apparatus
KR102743067B1 (en) Steel lighting frame for lighting and its manufacturing method
KR101391340B1 (en) Led illumination apparatus
JP6626670B2 (en) Lighting equipment fixture structure
KR200424324Y1 (en) Auxiliary lamp device of luminaire
WO2019125218A1 (en) Led ceiling light fitting
KR101468326B1 (en) Led lamp
KR200463980Y1 (en) Lamp that bind for zenith

Legal Events

Date Code Title Description
A201 Request for examination
UA0108 Application for utility model registration

Comment text: Application for Utility Model Registration

Patent event code: UA01011R08D

Patent event date: 20160107

UA0201 Request for examination
UE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event code: UE09021S01D

Patent event date: 20170106

UG1501 Laying open of application
E701 Decision to grant or registration of patent right
UE0701 Decision of registration

Patent event date: 20170721

Comment text: Decision to Grant Registration

Patent event code: UE07011S01D

UC1904 Unpaid initial registration fee
