Abstract

본 발명은 노면에 형성된 먼지나 담배꽁초 등의 쓰레기를 수집하기 위한 건식 청소차의 공기정화 시스템에 관한 것으로서 보다 상세하게는 청소용 브러쉬로부터 유입된 먼지 등의 이물질을 흡입한 후 흡입된 먼지는 청소차 내부에 구비된 집진장치로 이동시키고 이물질에 의해 오염된 공기를 정화시켜 건식 청소차의 외부로 배출시킬 수 있는 건식 청소차의 공기정화 시스템에 관한 것이다.BACKGROUND OF THE INVENTION 1. Field of the Invention The present invention relates to an air purifying system for a dry cleaner for collecting dust such as dust or cigarette butts formed on a road surface. More particularly, the present invention relates to an air purifying system for a dust cleaner which absorbs foreign substances such as dust, The present invention relates to an air purifying system for a dry cleaner that can move to a dust collector provided therein, purify air contaminated by foreign matter, and discharge it to the outside of a dry cleaner.

Description

건식 청소차의 공기정화 시스템{Air freshening system of road sweeper}BACKGROUND OF THE INVENTION 1. Field of the Invention [0001] The present invention relates to an air-

본 발명은 노면에 형성된 먼지나 담배꽁초 등의 쓰레기를 수집하기 위한 건식 청소차의 공기정화 시스템에 관한 것으로서 보다 상세하게는 청소용 브러쉬로부터 유입된 먼지 등의 이물질을 흡입한 후 흡입된 먼지는 청소차 내부에 구비된 집진장치로 이동시키고 이물질에 의해 오염된 공기를 정화시켜 건식 청소차의 외부로 배출시킬 수 있는 건식 청소차의 공기정화 시스템에 관한 것이다.BACKGROUND OF THE INVENTION 1. Field of the Invention The present invention relates to an air purifying system for a dry cleaner for collecting dust such as dust or cigarette butts formed on a road surface. More particularly, the present invention relates to an air purifying system for a dust cleaner which absorbs foreign substances such as dust, The present invention relates to an air purifying system for a dry cleaner that can move to a dust collector provided therein, purify air contaminated by foreign matter, and discharge it to the outside of a dry cleaner.

도로 주변의 일반 도로나 고속도로, 주차장, 공단, 비행장의 활주로, 등의 가장자리에는 항상 낙엽이나 담배꽁초, 쓰레기 등(이하 '이물질'이라 칭함)이 존재한다. 이와 같은 이물질은 우천 시 빗물에 휩쓸려 하수 관로로 흘러 들어가고, 이 이물질이 하수관로 내부에서 퇴적하게 되면 하수 관로를 막아 하수의 흐름을 방해하고 결국에는 하수의 역류 현상을 초래하게 된다.There are always leaves, cigarette butts, garbage (hereinafter referred to as "foreign matter") on the edges of public roads, highways, parking lots, industrial complexes, Such foreign matter is swept away by rainwater and flows into the sewage pipe when it rains. When this foreign matter accumulates inside the sewer pipe, it obstructs the sewer pipe to interfere with the sewage flow and eventually causes backwashing of sewage.

이처럼 하수 관로에 흘러든 후 청소하려면 노면 상에서 청소하는 경우 보다 훨씬 비용이 많이 소요되므로 이물질은 하수 관로에 흘러들기 전에 청소하는 것이 바람직하다. 노면 청소는 차량의 통행을 방해하지 않기 위해서 차량 통행량이 많지 않은 새벽에 이루어지는데, 인력으로 청소하게 되면 환경 미화원들이 교통사고에 노출되기 쉬워 청소 장비를 탑재한 특수차량을 통해 청소하는 방법이 현재 널리 사용되고 있다. It is preferable to clean the foreign matter before it flows into the sewage pipe, since it is much more costly to clean the sewer pipe than to clean it on the road surface. Road cleaning is done at dawn where there is not much traffic in order to not interfere with the traffic of the vehicle. When it is cleaned by manpower, it is easy for the environmental cleaners to be exposed to traffic accidents. .

상기된 노면 청소차는 보조 엔진의 동력을 이용하는 브로워 및 각종 장치를 청소차 운전석에 탑승한 운전자가 조작이 가능하며, 청소차에 탑재된 적재함 내로 이물질이 흡입되는 과정에서 노상 쓰레기의 대부분은 적재함에 퇴적되지만 미세한 먼지들은 필터를 거쳐 대기 중으로 배출되기 때문에 대기 중의 미세먼지가 증가하게 되는 문제점이 발생하였다. 또한 종래 건식 청소차는 대기 중으로 배출되기 이전의 필터가 쉽게 막히게 되므로 필터의 역할을 제대로 수행하지 못하게 되어 필터를 자주 교체해 주어야 하고, 비가 온 뒤에나 청소 위치가 젖어 있는 경우에는 청소할 수 없는 결점이 있었다.The above-mentioned road surface sweeper can be operated by a driver who uses the power of the auxiliary engine and a driver who mounts various devices in the sweeper's cabin. Most of the roadside wastes are accumulated in the loading box in the process of sucking foreign matter into the loading box mounted on the sweeper, Dusts are discharged to the atmosphere through the filter, so that fine dusts in the air are increased. In addition, the conventional dry cleaner has a defect that it is difficult to clean the filter before it is discharged to the atmosphere, and therefore, the filter must be frequently replaced.

또한 물을 뿌려가면서 청소하는 습식 청소차는 물탱크에 채워진 물이 700ℓ정도 되므로 1시간 내지 1시간 30분정도 사용하면 바닥나게 되므로 물을 지속적으로 보충해줘야 하고, 겨울철 영하의 온도에 의해 도로가 결빙되어 교통사고를 유발하게 되는 문제점이 발생하였다.In addition, the wet sweeping water that is cleaned by spraying water is 700 liters of water filled in the water tank. Therefore, when it is used for 1 hour to 1 hour and 30 minutes, it will be exhausted, so it is necessary to constantly replenish the water. Causing a traffic accident.

따라서, 계절에 제한적이지 않으며, 내부에 다수의 필터를 구비하여 배출되는 공기의 질을 향상시켜 대기 중의 미세먼지 농도를 감소시켜 노면의 이물질 청소효율을 향상시킬 수 있는 건식청소차의 공기정화 시스템의 개발이 필요한 실정이다.Accordingly, development of an air purification system for a dry cleaner capable of improving the efficiency of foreign matter cleaning on the road surface by reducing the fine dust concentration in the atmosphere by improving the quality of the discharged air by providing a plurality of filters in the interior .

1. 등록특허공보 제10-1214623호 '노면 청소차' (등록일자 2012.12.14)1. Registered patent publication No. 10-1214623 'Road sweeper' (registered date December 14, 2012) 2. 등록실용신안공보 제20-0206419호 '건식 노면 청소차량' (등록일자 2000.09.30)2. Registered utility model publication No. 20-0206419 'dry road surface cleaning vehicle' (registration date 2000.09.30) 3. 등록특허공보 제10-0732411호 '건식 청소차' (등록일자 2007.06.20)3. Registered Patent Bulletin 10-0732411 'Dry Sweeper' (Registered on June 6, 2007)

본 발명은 상기와 같은 문제점을 해결하기 위해 안출된 것으로서 노면의 이물질을 흡입할 수 있는 송풍기와 노면 상에 존재하는 이물질을 제거하는 브러쉬의 먼지를 흡입하는 송풍기가 각각 구비될 수 있으며, 청소차 내부로 유입된 이물질을 포함한 오염된 공기를 정화시켜 외부로 배출되는 공기의 오염 농도를 낮출 수 있는 건식청소차의 공기정화 시스템을 제공하는 것을 목적으로 한다.SUMMARY OF THE INVENTION The present invention has been made to solve the above problems, and it is an object of the present invention to provide a blower for sucking dust on a road surface and a blower for sucking dust of a brush for removing foreign substances present on the road surface, And an object of the present invention is to provide an air purifying system for a dry cleaner which can purify contaminated air containing foreign substances introduced therein to lower the contamination concentration of the air discharged to the outside.

본 발명의 건식청소차의 공기정화 시스템 사이드브러쉬(110)와 미드브러쉬(120)가 장착된 청소차(100); 상기 청소차(100)의 내부에 형성되며, 내부에 이물질이 수용되는 수용공간(S)이 형성되는 집진부(200); 상기 사이드브러쉬(110)와 인접하도록 위치하는 제1 흡입구(310); 상기 제1 흡입구(310)와 연통되도록 형성되며, 상기 미드브러쉬(120)와 인접하도록 위치하는 제2 흡입구(320); 상기 청소차(100)의 내부에 설치되어 상기 사이드브러쉬(110)와 상기 미드브러쉬(120)에 의해 수집된 이물질이 상기 수용공간(S)에 수용되도록 상기 집진부(200)와 연통되며, 상기 제1 흡입구(310)와 상기 제2 흡입구(320)에 흡입력을 제공하는 송풍기(400); 상기 제1 흡입구(310)와 상기 제2 흡입구(320)가 상기 송풍기(400)로부터 흡입력을 제공받도록 상기 제1 흡입구(310)와 상기 제2 흡입구(320)를 상기 송풍기(400)와 연결하는 흡입관(500); 상기 집진부(200)의 상측에 형성되며, 상기 제1 흡입구(310)와 상기 제2 흡입구(320)를 통해 흡입된 입자가 큰 이물질과 공기를 분리하는 제1 필터(610); 상기 제1 필터(610)와 연통되며, 상기 제1 필터(610)를 통과하여 상기 제1 필터(610)로부터 이송된 공기 중에서 이물질을 걸러내는 제2 필터(620); 상기 제2 필터(620)와 연통되며, 상기 제2 필터(620)를 통과한 공기 중에서 이물질을 걸러내는 제3 필터(630); 상기 제3 필터(630)로부터 배출된 공기를 상기 송풍기(400)로 이송시키기 위해 상기 제3필터(630)와 상기 송풍기(400)를 연결하는 연결관(700); 상기 연결관(700)을 통해 이송된 공기를 상기 청소차(100)의 외부로 배출시키기 위해 상기 송풍기(400)와 연결되는 배출관(800);를 포함하는 것을 특징으로 한다.An air purifying system 100 of a dry cleaner of the present invention is equipped with a side brush 110 and a mid brush 120; A dust collecting part 200 formed inside the cleaner 100 and having an accommodation space S in which a foreign substance is contained; A first suction port 310 positioned adjacent to the side brush 110; A second suction port 320 formed to communicate with the first suction port 310 and positioned adjacent to the mid brush 120; The dust collecting part 200 is installed inside the cleaner 100 and is in communication with the dust collecting part 200 so that foreign matter collected by the side brushes 110 and the mid brush 120 is received in the receiving space S, A blower (400) for providing a suction force to the suction port (310) and the second suction port (320); The first suction port 310 and the second suction port 320 are connected to the blower 400 so that the first suction port 310 and the second suction port 320 receive a suction force from the blower 400 A suction pipe (500); A first filter 610 formed above the dust collecting unit 200 and separating air from particles having large particles sucked through the first suction port 310 and the second suction port 320; A second filter (620) communicating with the first filter (610) and passing the first filter (610) to filter out foreign matter from the air transferred from the first filter (610); A third filter (630) communicating with the second filter (620) and filtering out foreign matter from the air passing through the second filter (620); A connection pipe 700 connecting the third filter 630 and the blower 400 to transfer the air discharged from the third filter 630 to the blower 400; And a discharge pipe 800 connected to the blower 400 to discharge the air conveyed through the connection pipe 700 to the outside of the cleaner 100.

본 발명에 있어서, 상기 제2 필터(620)는 상기 제1 필터(610)로부터 배출되는 공기를 전달받으며 내부가 중공된 외부케이스(621); 상기 외부케이스(621)로 이송된 공기를 상기 제3 필터(630)로 이송시키도록 상기 외부케이스(621)의 상단을 관통하는 내부연결관(622);을 포함하되, 상기 제1 필터(610)로부터 이송된 공기가 상기 외부케이스(621)의 내측면을 따라 안내되어 점차적으로 하방향으로 이동하면서 공기 중에 포함된 이물질은 하방향으로 배출되고, 이물질이 제거된 공기는 상기 내부연결관(622)을 통해 상기 제3 필터(630)로 이송되는 것을 특징으로 한다.In the present invention, the second filter 620 includes an outer case 621 receiving air discharged from the first filter 610 and hollow inside thereof; And an internal connection pipe 622 passing through an upper end of the outer case 621 to transfer the air conveyed to the outer case 621 to the third filter 630, Is guided along the inner surface of the outer case 621 and gradually moves downward, so that the foreign substances contained in the air are discharged downward, and the air from which the foreign substance is removed passes through the inner connection pipe 622 To the third filter (630).

본 발명에 있어서, 상기 제1 필터(610)에는 상기 배출관(800)으로부터 배출되는 공기 중 일부를 전달받아 상기 수용공간(S)과 접해있는 상기 제1 필터(610)에 분사하여 상기 제1 필터(610)의 표면에 부착된 이물질을 제거하는 이물질제거부(900)가 구비된 것을 특징으로 한다.In the present invention, the first filter 610 receives a part of the air discharged from the discharge pipe 800 and is sprayed to the first filter 610 in contact with the accommodation space S, And a foreign substance removing unit 900 for removing foreign substances adhering to the surface of the substrate 610.

본 발명에 있어서, 상기 이물질제거부(900)는 상기 배출관(800)으로부터 전달받은 공기를 일정한 압력으로 토출시키는 노즐(910); 일측이 상기 노즐(910)과 연결되고 타측이 상기 배출관(800)과 연결되어 상기 배출관(800)으로부터 배출되는 공기를 상기 노즐(910)로 이송시키는 순환관(920);을 포함하는 것을 특징으로 한다.In the present invention, the foreign substance removing unit 900 includes a nozzle 910 for discharging the air delivered from the discharge pipe 800 at a constant pressure; And a circulation pipe 920 connected to the nozzle 910 at one side and connected to the discharge pipe 800 to transfer the air discharged from the discharge pipe 800 to the nozzle 910. [ do.

본 발명에 있어서, 상기 순환관(920)에는 상기 노즐(910)의 개폐를 제어하는 밸브(930)가 구비되고, 상기 청소차(100)에는 상기 밸브(930)의 개폐를 제어하는 제어부(130)가 구비되는 것을 특징으로 한다.The circulation pipe 920 is provided with a valve 930 for controlling the opening and closing of the nozzle 910 and a control unit 130 for controlling the opening and closing of the valve 930, Is provided.

본 발명은 물을 사용하지 않아 겨울철에도 운행이 가능하며 이물질이 보관되는 집진부에 수분이 포함되지 않는 쓰레기가 적재되므로 수거되는 쓰레기의 중량을 감소시킬 수 있으며, 제1 흡입부 및 제2 흡입부를 통해 노면의 이물질과 브러쉬에 부착된 이물질을 모두 흡입할 수 있어 보다 효율적인 노면청소가 이루어질 수 있는 장점이 있다. The present invention can operate in winter without using water, and can reduce the weight of collected garbage by loading garbage that does not contain moisture in the dust collecting part where foreign matter is stored, and can reduce the weight of garbage collected through the first suction part and the second suction part The foreign matter on the road surface and the foreign matter adhering to the brush can be sucked in, thereby enabling more efficient cleaning of the road surface.

또한 본 발명은 이물질을 여과하는 필터에 부착된 이물질을 제거할 수 있는 이물질제거부가 구비되어 필터의 수명을 연장시킬 수 있으므로 유지 보수의 비용을 절감시킬 수 있는 이점이 발생한다.In addition, the present invention provides a foreign matter removing unit capable of removing foreign matter adhered to a filter for filtering foreign matter, so that the life of the filter can be prolonged, and the maintenance cost can be reduced.

도 1 은 본 발명의 건식청소차의 공기정화 시스템의 공기의 흡입경로를 나타낸 측단면도.
도 2 는 본 발명의 청소차의 내부 구성요소와 제1 내지 제3 필터의 공기 흐름를 나타낸 평면도.
도 3 은 본 발명의 건식청소차의 공기정화 시스템의 공기정화 흐름을 나타낸 개략도.
도 4 는 본 발명의 제1 내지 제3 필터의 공기이동 경로를 나타낸 개략도.

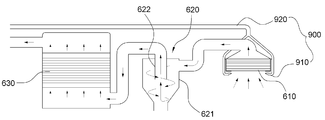

도 5 는 본 발명의 이물질제거부의 공기이동 경로를 나타낸 개략도.BRIEF DESCRIPTION OF THE DRAWINGS FIG. 1 is a side cross-sectional view showing an air intake path of an air purifying system of a dry cleaner of the present invention; FIG.
2 is a plan view showing the air flow of the internal components of the cleaner of the present invention and the first to third filters.
3 is a schematic view showing an air purifying flow of the air purifying system of the dry cleaner of the present invention.
4 is a schematic view showing an air movement path of the first to third filters of the present invention.
5 is a schematic view showing an air movement path of a foreign matter removing unit of the present invention.

이하 도면을 참조하여 본 발명의 일실시예에 대하여 상세히 설명한다.Hereinafter, one embodiment of the present invention will be described in detail with reference to the drawings.

도 1 은 본 발명의 청소차의 내부 구성요소 및 공기의 흡입경로를 나타낸 측단면도, 도 2 는 본 발명의 청소차의 내부 구성요소와 제1 내지 제3 필터의 공기 흐름를 나타낸 평면도, 도 3 은 본 발명의 건식청소차의 공기정화 시스템의 공기정화 흐름을 나타낸 개략도, 도 4 는 본 발명의 제1 내지 제3 필터의 공기이동 경로를 나타낸 개략도, 도 5 는 본 발명의 이물질제거부의 공기이동 경로를 나타낸 개략도에 관한 것이다.FIG. 1 is a side sectional view showing an internal component of a sweeping motor of the present invention and a suction path of air, FIG. 2 is a plan view showing internal components of the sweeping motor of the present invention and air flows of the first to third filters, FIG. 4 is a schematic view showing an air movement path of the first to third filters of the present invention, FIG. 5 is a view showing an air movement path of the foreign matter removing unit of the present invention, and FIG. .

도 1 을 참조하면 본 발명의 건식청소차의 공기정화 시스템은 청소차(100)를 갖는다. 청소차(100)는 노면에 이물질을 청소차(100) 내부로 수집하기 위한 사이드브러쉬(110)와 미드브러쉬(120)를 포함한다. 사이드브러쉬(110)는 청소차의 측면에 존재하는 이물질을 청소차 내부로 유입시키고 미드브러쉬(120)는 청소차의 하면에 존재하는 이물질을 수집하기 위해 형성된다.Referring to FIG. 1, the air purifying system of a dry cleaner of the present invention has a cleaner 100. The cleaner 100 includes a side brush 110 and a mid brush 120 for collecting foreign matter into the cleaner 100 on the road surface. The side brush 110 introduces foreign substances present on the side of the sweeper to the interior of the sweeper and the mid brush 120 is formed to collect foreign substances present on the bottom of the sweeper.

도 1 및 도 2 를 참조하면 청소차(100)의 내부에는 집진부(200)가 구비된다. 집진부(200)는 내부가 중공 되는 수용공간(S)을 포함하며, 수용공간(S)에는 상기 사이드브러쉬(110)와 미드브러쉬(120)가 수집한 이물질을 수용할 수 있다. 또한 집진부(200)는 청소차(100)가 운행함에 따라 집진부(200)의 수용공간(S)에 이물질이 일정량 수용되면 집진부(200)의 후방을 개방하여 이물질을 외부로 배출시킬 수 있는 구조로 이루어진다.Referring to FIGS. 1 and 2, a dust collector 200 is provided inside the cleaner 100. The dust collecting part 200 includes a receiving space S in which the inside is hollow and the foreign material collected by the side brush 110 and the mid brush 120 can be accommodated in the receiving space S. [ The dust collecting unit 200 is configured to open the rear of the dust collecting unit 200 and discharge the foreign substances to the outside when the dust collecting unit 200 receives a certain amount of foreign substances in the receiving space S of the dust collecting unit 200 as the cleaner 100 operates .

도 1 을 참조하면 사이드브러쉬(110)의 일측에는 제1 흡입구(310)가 구비된다. 제1 흡입구(310)는 내부가 중공된 관 형상으로 형성되며, 사이드브러쉬(110)와 인접한 위치에 배치될 수 있다. 이때 제1 흡입구(310)는 사이드브러쉬(110)의 후방 즉 청소차(100)의 진행방향의 반대방향에 위치하는 것이 바람직하다. 제1 흡입구(310)가 사이드브러쉬(110)의 후방에 위치함에 따라 청소차가 주행하면서 수집하지 못한 이물질을 재수집할 수 있도록 하기 위함이다. 또한 제1 흡입구(110)는 청소차(100)의 주행 상태에 따라 상하방향으로 이동할 수 있는 구조로 형성되는 것이 바람직하다.Referring to FIG. 1, a first suction port 310 is provided at one side of the side brush 110. The first suction port 310 is formed in a hollow tube shape and can be disposed at a position adjacent to the side brush 110. At this time, the first suction port 310 is preferably located behind the side brush 110, that is, in a direction opposite to the traveling direction of the sweeping motor 100. The first suction port 310 is located behind the side brush 110 so that the foreign object which can not be collected while the cleaner is traveling can be collected again. The first suction port 110 may be configured to be movable in the vertical direction according to the traveling state of the cleaner 100.

도 1 을 참조하면 제1 흡입구(310)와 연통되는 제2 흡입구(320)가 형성된다. 제2 흡입구(320)는 상기 제1 흡입구(310)와 동일한 형상으로 제작될 수 있으며, 미드브러쉬(120)의 일측에 구비된다. 제2 흡입구(320)는 미드브러쉬(120)와 인접한 위치에 배치되되, 미드브러쉬(120)의 후방 즉, 청소차(100)의 진행방향의 반대방향에 위치하는 것이 바람직하며, 상기된 제1 흡입구(310)와 동일한 효과를 나타내기 위함이다. Referring to FIG. 1, a second suction port 320 communicating with the first suction port 310 is formed. The second suction port 320 may be formed in the same shape as the first suction port 310 and may be provided on one side of the mid brush 120. The second suction port 320 is disposed at a position adjacent to the mid brush 120 and is located behind the mid brush 120, that is, in a direction opposite to the traveling direction of the cleaner 100, (310).

도 1 을 참조하면 청소차(100)의 내부는 송풍기(400)가 구비된다. 송풍기(400)는 하나의 송풍팬을 갖는 송풍기일 수 있으며, 적어도 2개 이상의 송풍팬을 갖는 트윈 송풍기로 제작될 수 있다. 즉 송풍기(400)는 제1 흡입구(310)와 제2 흡입구(320)에 흡입력을 제공하기 위해 설치된다. 이때 송풍기(400)는 집진부(200)와 연통되도록 설치됨에 따라 청소차(100)가 주행하면서 사이드브러쉬(110)와 미드브러쉬(120)에 의해 수집된 이물질을 상기 집진부(200)의 수용공간(S)으로 이동시킬 수 있다. Referring to FIG. 1, a blower 400 is provided inside the cleaner 100. The blower 400 may be a blower having one blower fan, and may be made of a twin blower having at least two blower fans. That is, the blower 400 is installed to provide a suction force to the first suction port 310 and the second suction port 320. The blower 400 is installed to communicate with the dust collecting part 200 so that the foreign object collected by the side brushes 110 and the mid brush 120 travels in the receiving space S of the dust collecting part 200, ).

도 1 을 참조하면 제1 흡입구(310)와 제2 흡입구(320)가 송풍기(400)로부터 흡입력을 제공받도록 일측이 제1 흡입구(310) 및 제2 흡입구(320)와 연결되고 타측이 송풍기(400)와 연결되는 흡입관(500)이 구비된다. 이때 흡입관(500)은 상하방향으로 높이조절이 가능하도록 표면이 주름진 형상으로 형성될 수 있다. 이와 같이 외주면이 주름지도록 형성되면 제1 흡입구(310) 및 제2 흡입구(320)를 일정간격 자유롭게 이동시킬 수 있다.Referring to FIG. 1, one side of the first suction port 310 and the second suction port 320 are connected to the first suction port 310 and the second suction port 320 so that the first suction port 310 and the second suction port 320 are provided with a suction force from the blower 400, And a suction pipe (500) connected to the suction pipe (400). At this time, the suction pipe 500 may have a corrugated surface so that the height of the suction pipe 500 can be adjusted in the vertical direction. When the outer circumferential surface is formed to be wrinkled, the first suction port 310 and the second suction port 320 can be freely moved at a predetermined interval.

도 1 및 도 2 를 참조하면 집진부(200)에 수용된 이물질과 제1 내지 제2 흡입구(310,320)를 통해 흡입된 공기를 분리하여 오염된 공기를 정화시킬 수 있는 필터부(600)가 구비된다. 즉 집진부(200)에 유입되어 미세한 먼지 등의 이물질을 포함하는 오염된 공기를 필터부(600)에서 정화한 후 정화된 공기는 송풍기(400)로 이동하여 청소차(100)의 외부로 배출시키고, 걸러진 이물질은 다시 집진부(200)로 이동되거나 사용자에 의해 외부로 배출될 수 있는 것이다.Referring to FIGS. 1 and 2, a filter unit 600 is provided for separating foreign substances contained in the dust collecting unit 200 and air sucked through the first and second suction ports 310 and 320 to purify contaminated air. That is, the contaminated air flowing into the dust collecting unit 200 and containing foreign matter such as fine dust is purified in the filter unit 600, and then the purified air is moved to the blower 400 and discharged to the outside of the cleaner 100, The filtered foreign matter may be moved to the dust collecting unit 200 or may be discharged to the outside by the user.

도 1 내지 도 3 을 참조하면 필터부(600)는 제1 필터(610), 제2 필터(630) 및 제3 필터(630)를 포함한다. 먼저 제1 필터(610)는 집진부(200)의 상측에 형성되며, 제1 흡입구(310)와 제2 흡입구(320)를 통해 흡입된 이물질을 걸러내기 위한 목적을 갖는다. 이때 제1 필터(610)는 집진부(200)로부터 이물질이 유입되는 영역과 최대한 멀리 이격된 곳이 위치하는 것이 바람직하다. 이는 공기의 이동경로가 길어지면 입자가 큰 이물질이 집진부(200)의 바닥면에 안착될 수 있기 때문이다. Referring to FIGS. 1 to 3, the filter unit 600 includes a first filter 610, a second filter 630, and a third filter 630. First, the first filter 610 is formed on the upper side of the dust collecting part 200 and has a purpose of filtering the foreign substances sucked through the first suction port 310 and the second suction port 320. At this time, it is preferable that the first filter 610 is positioned as far as possible from the region into which foreign matter flows from the dust collecting unit 200. This is because when the moving path of the air is long, large foreign matter can be seated on the bottom surface of the dust collecting unit 200.

제2 필터(620)는 제1 필터(610)와 연통된다. 제2 필터(620)는 제1 필터(610)를 통과하여 입자가 큰 이물질이 제거된 공기 중에서 보다 작은 이물질을 걸러내기 위해 형성된다.The second filter 620 is in communication with the first filter 610. The second filter 620 is formed through the first filter 610 so as to filter out foreign substances smaller than the foreign particles in the air.

제3 필터(630)는 제2 필터(620)와 연통되어 이물질이 제거된 공기가 이송되며, 제2 필터(620)로부터 이송된 공기 중에서 미세한 이물질이나 먼지 등을 걸러내기 위해 형성된다. 제3 필터(630)는 내부에 다수개의 필터가 구비될 수 있으며 이 필터는 사용자에 의해 용이하게 교체가 가능한 구조로 형성된다.The third filter 630 is connected to the second filter 620 to remove foreign matter, and is formed to filter out fine foreign matter, dust, and the like from the air transferred from the second filter 620. The third filter 630 may have a plurality of filters therein, and the filter may be easily replaced by a user.

도 1 을 참조하면 제3 필터(630)와 송풍기(400)를 연결하는 연결관(700)이 형성된다. 연결관(700)의 일측은 제3 필터(630)에서 정화된 공기를 전달받을 수 있도록 제3 필터(630)와 연결되고 타측은 송풍기(400)와 연결된다.Referring to FIG. 1, a connection pipe 700 for connecting the third filter 630 and the blower 400 is formed. One side of the connection pipe 700 is connected to the third filter 630 to receive purified air from the third filter 630 and the other side is connected to the blower 400.

도 1 을 참조하면 송풍기(400)의 일측에는 배출관(800)이 형성된다. 배출관(800)의 일측단은 청소차(100)의 외부와 연통되어 있는 것이 바람직하다. 이로써 배출관(800)은 연결관(700)을 따라 송풍기(400)로 이송된 공기를 청소차(100)의 외부로 배출시키도록 유도할 수 있다. Referring to FIG. 1, a discharge pipe 800 is formed at one side of the blower 400. And one end of the discharge pipe 800 is preferably communicated with the outside of the cleaner 100. Thus, the discharge pipe 800 can guide the air delivered to the blower 400 along the connection pipe 700 to the outside of the cleaner 100.

도 4 를 참조하면 제2 필터(620)는 외부케이스(621)와 내부연결관(622)을 포함 한다. 외부케이스(621)는 원통형의 내부가 중공된 관 형상으로 형성될 수 있으며, 제1 필터(610)로부터 배출되는 공기를 전달받을 수 있다. 또한 외부케이스(621)는 하단이 개방되어 상기 집진부(200)와 연통되고 하단의 직경이 점차적으로 작아지도록 형성된다.Referring to FIG. 4, the second filter 620 includes an outer case 621 and an inner connecting pipe 622. The outer case 621 may have a hollow cylindrical shape and may receive air discharged from the first filter 610. The lower end of the outer case 621 is opened to communicate with the dust collecting part 200, and the diameter of the lower end gradually decreases.

내부연결관(622)은 외부케이스(621)로 이송된 공기를 제3 필터(630)로 이송시키기 위해 일측이 외부케이스(621)의 상면을 관통하고, 타측이 제3 필터(630)와 연결된다.The inner connection pipe 622 passes through the upper surface of the outer case 621 and one end of the inner connection pipe 622 is connected to the third filter 630 in order to transfer the air transferred to the outer case 621 to the third filter 630. [ do.

따라서, 제1 필터(610)로부터 이송된 공기가 외부케이스(621)의 내측면을 따라 안내되면서 회전하면 중력에 의해 공기 중에 포함된 이물질은 외부케이스(621)의 하방향으로 이동하여 집진부(200)로 배출된다. 이후 이물질이 제거된 공기는 내부연결관(622)을 통해 제3 필터(630)로 이송될 수 있는 것이다.Accordingly, when the air conveyed from the first filter 610 is guided along the inner surface of the outer case 621 and rotated, the foreign substances contained in the air are moved downward of the outer case 621 by the gravity, ). The air having the foreign matter removed therefrom can be transferred to the third filter 630 through the internal connection pipe 622.

도 1 및 도 5 를 참조하면 제1 필터(610)에는 수용공간(S)과 접해있는 제1 필터(610)의 일측면에 부착된 이물질을 제거하는 이물질제거부(900)가 구비된다. 이물질제거부(900)는 배출관(800)으로부터 배출되는 공기 중 일부를 전달받아 제1 필터(610)에 지속적으로 분사하여 제1 필터(610)에 부착된 이물질을 제거함으로써 제1 흡입구(310) 및 제2 흡입구(620)에 전달되는 흡입력이 저하되는 현상을 방지할 수 있다. Referring to FIGS. 1 and 5, the first filter 610 is provided with a foreign matter removing unit 900 for removing foreign substances adhered to one side of the first filter 610, which is in contact with the accommodation space S. The foreign substance removing unit 900 receives part of the air discharged from the discharge pipe 800 and continuously injects the air into the first filter 610 to remove the foreign substances adhered to the first filter 610, And the suction force transmitted to the second suction port 620 can be prevented from being lowered.

도 1 및 도 5 를 참조하면 이물질제거부(900)는 노즐(910) 및 순환관(920)을 포함한다. 노즐(910)은 제1 필터(610)와 일정간격 이격되어 배치될 수 있으며, 제1 필터(610)의 가장자리를 따라 다수개 구비될 수 있다. 또한 노즐(910)은 배출관(800)으로부터 전달받은 공기를 고압으로 토출시켜 제1 필터(610)의 표면에 부착된 이물질을 제거한다.Referring to FIGS. 1 and 5, the foreign substance removing unit 900 includes a nozzle 910 and a circulation pipe 920. The nozzles 910 may be spaced apart from the first filter 610 by a predetermined distance and may be provided along the edges of the first filter 610. Further, the nozzle 910 discharges the air delivered from the discharge pipe 800 at a high pressure to remove foreign matter adhering to the surface of the first filter 610.

순환관(920)은 일측이 노즐(910)과 연결되고 타측이 배출관(800)과 연결되어 배출관(800)으로부터 배출되는 정화된 공기를 노즐(910)로 이송시킨다.One end of the circulation pipe 920 is connected to the nozzle 910 and the other end is connected to the discharge pipe 800 to transfer the purified air discharged from the discharge pipe 800 to the nozzle 910.

도 1 및 도 5 를 참조하면 순환관(920)에는 개폐가 가능한 밸브(930)가 구비된다. 밸브(930)의 개폐를 통해 노즐(910)에서 분사되는 공기를 제어할 수 있으며, 토출되는 공기의 양도 제어할 수 있다.Referring to FIGS. 1 and 5, the circulation pipe 920 is provided with a valve 930 that can be opened and closed. It is possible to control the air injected from the nozzle 910 through the opening and closing of the valve 930 and to control the amount of air to be discharged.

또한 청소차(100)의 내부에는 밸브(930)의 개폐를 제어하는 제어부(130)가 구비되어 사용자의 선택에 따라 밸브(930)를 개폐할 수 있다.In addition, a control unit 130 for controlling the opening and closing of the valve 930 is provided in the cleaner 100 to open and close the valve 930 according to the user's selection.

따라서 본 발명의 건식청소차의 공기정화 시스템은 겨울철에도 청소차(100)의 운행이 가능하도록 물을 사용하지 않기 때문에 집진부(200)에 보관되는 이물질에 수분이 포함되지 않아 배출되는 쓰레기의 중량을 감소시킬 수 있다. 또한 제1 흡입부(310) 및 제2 흡입부(320)를 통해 노면의 이물질과 사이드브러쉬(110) 및 미드브러쉬(120)에 부착된 이물질과 노면의 이물질을 모두 흡입할 수 있어 노면청소의 효율이 증가되는 장점이 있다.Therefore, since the water purifying system of the present invention does not use water to enable the cleaner 100 to operate even during the winter, water is not contained in the foreign substances stored in the dust collecting unit 200, and the weight of the discharged waste is reduced . In addition, foreign matter on the road surface, foreign matter adhered to the side brushes 110 and the mid brushes 120, and foreign matters on the road surface can be sucked through the first suction portion 310 and the second suction portion 320, There is an advantage that the efficiency is increased.

또한 본 발명은 입자가 비교적 큰 이물질을 1차로 걸러내는 제1 필터(610)의 표면에 부착된 이물질을 제거할 수 있도록 이물질제거부(900)가 구비되고, 이물질제거부(900)를 통해 제1 필터(610)에 지속적으로 고압의 공기를 분사시켜 줌으로써 제1 필터(610)가 막히는 현상을 방지할 수 있을 뿐만 아니라 제1 필터(610)의 수명을 연장시킬 수 있어 유지비용을 절감시킬 수 있는 장점이 있다. The present invention also includes a foreign matter removing unit 900 for removing foreign matter adhering to the surface of a first filter 610 that filters foreign matter having a relatively large particle size, It is possible to prevent the first filter 610 from being clogged by continuously injecting high-pressure air into the first filter 610, as well as to extend the service life of the first filter 610, There is an advantage.

100 : 청소차 110 : 사이드브러쉬
120 : 미드브러쉬 200 : 집진부
310 : 제1 흡입구 320 : 제2 흡입구
400 : 송풍기 500 : 흡입관
600 : 필터부 610 : 제1 필터
620 : 제2 필터 621 : 외부케이스
622 : 내부연결관 630 : 제3 필터
700 : 연결관 800 : 배출관
900 : 이물질제거부 910 : 노즐
920 : 순환관 930 : 밸브100: Scrubber 110: Side brushes
120: mid brush 200: dust collecting part
310: first inlet port 320: second inlet port
400: blower 500: suction pipe
600: filter unit 610: first filter
620: second filter 621: outer case
622: Inner connector 630: Third filter
700: Connector 800: Discharge tube
900: Foreign material removing unit 910: Nozzle
920: Circulation tube 930: Valve

Claims (5)

사이드브러쉬(110)와 미드브러쉬(120)가 장착된 청소차(100);
상기 청소차(100)의 내부에 형성되며, 내부에 이물질이 수용되는 수용공간(S)이 형성되는 집진부(200);
상기 사이드브러쉬(110)와 인접하도록 위치하는 제1 흡입구(310);
상기 제1 흡입구(310)와 연통되도록 형성되며, 상기 미드브러쉬(120)와 인접하도록 위치하는 제2 흡입구(320);
상기 청소차(100)의 내부에 설치되어 상기 사이드브러쉬(110)와 상기 미드브러쉬(120)에 의해 수집된 이물질이 상기 수용공간(S)에 수용되도록 상기 집진부(200)와 연통되며, 상기 제1 흡입구(310)와 상기 제2 흡입구(320)에 흡입력을 제공하는 송풍기(400);
상기 제1 흡입구(310)와 상기 제2 흡입구(320)가 상기 송풍기(400)로부터 흡입력을 제공받도록 상기 제1 흡입구(310)와 상기 제2 흡입구(320)를 상기 송풍기(400)와 연결하는 흡입관(500);
상기 집진부(200)의 상측에 형성되며, 상기 제1 흡입구(310)와 상기 제2 흡입구(320)를 통해 흡입된 입자가 큰 이물질과 공기를 분리하는 제1 필터(610);
상기 제1 필터(610)와 연통되며, 상기 제1 필터(610)를 통과하여 상기 제1 필터(610)로부터 이송된 공기 중에서 이물질을 걸러내는 제2 필터(620);
상기 제2 필터(620)와 연통되며, 상기 제2 필터(620)를 통과한 공기 중에서 이물질을 걸러내는 제3 필터(630);
상기 제3 필터(630)로부터 배출된 공기를 상기 송풍기(400)로 이송시키기 위해 상기 제3필터(630)와 상기 송풍기(400)를 연결하는 연결관(700);
상기 연결관(700)을 통해 이송된 공기를 상기 청소차(100)의 외부로 배출시키기 위해 상기 송풍기(400)와 연결되는 배출관(800);
를 포함하는 것을 특징으로 하는 건식청소차의 공기정화 시스템.A cleaner 100 on which the side brush 110 and the mid brush 120 are mounted;
A dust collecting part 200 formed inside the cleaner 100 and having an accommodation space S in which a foreign substance is contained;
A first suction port 310 positioned adjacent to the side brush 110;
A second suction port 320 formed to communicate with the first suction port 310 and positioned adjacent to the mid brush 120;
The dust collecting part 200 is installed inside the cleaner 100 and is in communication with the dust collecting part 200 so that foreign matter collected by the side brushes 110 and the mid brush 120 is received in the receiving space S, A blower (400) for providing a suction force to the suction port (310) and the second suction port (320);
The first suction port 310 and the second suction port 320 are connected to the blower 400 so that the first suction port 310 and the second suction port 320 receive a suction force from the blower 400 A suction pipe (500);
A first filter 610 formed above the dust collecting unit 200 and separating air from particles having large particles sucked through the first suction port 310 and the second suction port 320;
A second filter (620) communicating with the first filter (610) and passing the first filter (610) to filter out foreign matter from the air transferred from the first filter (610);
A third filter (630) communicating with the second filter (620) and filtering out foreign matter from the air passing through the second filter (620);
A connection pipe 700 connecting the third filter 630 and the blower 400 to transfer the air discharged from the third filter 630 to the blower 400;
A discharge pipe 800 connected to the blower 400 to discharge the air conveyed through the connection pipe 700 to the outside of the cleaner 100;
And an air purifying system for the dry cleaner. 제 1 항에 있어서,
상기 제2 필터(620)는 상기 제1 필터(610)로부터 배출되는 공기를 전달받으며 내부가 중공된 외부케이스(621);
상기 외부케이스(621)로 이송된 공기를 상기 제3 필터(630)로 이송시키도록 상기 외부케이스(621)의 상단을 관통하는 내부연결관(622); 을 포함하되,
상기 제1 필터(610)로부터 이송된 공기가 상기 외부케이스(621)의 내측면을 따라 안내되어 점차적으로 하방향으로 이동하면서 공기 중에 포함된 이물질은 하방향으로 배출되고, 이물질이 제거된 공기는 상기 내부연결관(622)을 통해 상기 제3 필터(630)로 이송되는 것을 특징으로 하는 건식청소차의 공기정화 시스템.The method according to claim 1,
The second filter 620 includes an outer case 621 receiving air discharged from the first filter 610 and hollow inside;
An inner connection pipe 622 passing through an upper end of the outer case 621 to transfer the air conveyed to the outer case 621 to the third filter 630; ≪ / RTI >
The air conveyed from the first filter 610 is guided along the inner surface of the outer case 621 and gradually moves downward so that the foreign substances contained in the air are discharged downward, And is transferred to the third filter (630) through the internal connection pipe (622). 제 1 항에 있어서,
상기 제1 필터(610)에는 상기 배출관(800)으로부터 배출되는 공기 중 일부를 전달받아 상기 수용공간(S)과 접해있는 상기 제1 필터(610)에 분사하여 상기 제1 필터(610)의 표면에 부착된 이물질을 제거하는 이물질제거부(900)가 구비된 것을 특징으로 하는 건식청소차의 공기정화 시스템.The method according to claim 1,
The first filter 610 receives a part of the air discharged from the discharge pipe 800 and is sprayed on the first filter 610 in contact with the accommodation space S, And a foreign matter removing unit (900) for removing foreign matter adhered to the air cleaner. 제 3 항에 있어서,
상기 이물질제거부(900)는
상기 배출관(800)으로부터 전달받은 공기를 일정한 압력으로 토출시키는 노즐(910);
일측이 상기 노즐(910)과 연결되고 타측이 상기 배출관(800)과 연결되어 상기 배출관(800)으로부터 배출되는 공기를 상기 노즐(910)로 이송시키는 순환관(920);
을 포함하는 것을 특징으로 하는 건식청소차의 공기정화 시스템.The method of claim 3,
The foreign matter removing unit 900
A nozzle 910 for discharging the air delivered from the discharge pipe 800 at a constant pressure;
A circulation pipe 920 connected to the nozzle 910 at one side and connected to the discharge pipe 800 to transfer the air discharged from the discharge pipe 800 to the nozzle 910;
And an air purifying system for the dry cleaner. 제 4 항에 있어서,
상기 순환관(920)에는 상기 노즐(910)의 개폐를 제어하는 밸브(930)가 구비되고,
상기 청소차(100)에는 상기 밸브(930)의 개폐를 제어하는 제어부(130)가 구비되는 것을 특징으로 하는 건식청소차의 공기정화 시스템.5. The method of claim 4,
The circulation pipe 920 is provided with a valve 930 for controlling the opening and closing of the nozzle 910,
Wherein the cleaner (100) is provided with a controller (130) for controlling opening and closing of the valve (930).
KR1020140073198A 2014-06-17 2014-06-17 Air freshening system of road sweeper Abandoned KR20150144465A (en)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020140073198A KR20150144465A (en) 2014-06-17 2014-06-17 Air freshening system of road sweeper

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020140073198A KR20150144465A (en) 2014-06-17 2014-06-17 Air freshening system of road sweeper

Publications (1)

Publication Number Publication Date
KR20150144465A true KR20150144465A (en) 2015-12-28

Family

ID=55084770

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020140073198A Abandoned KR20150144465A (en) 2014-06-17 2014-06-17 Air freshening system of road sweeper

Country Status (1)

Country Link
KR (1) KR20150144465A (en)

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN105699238A (en) * 2016-04-04 2016-06-22 上海神舟汽车节能环保有限公司 Device and method for measuring road dust by gram
KR101958423B1 (en) * 2018-09-13 2019-03-14 신정개발특장차 주식회사 Road sweeper
KR101967740B1 (en) * 2018-12-14 2019-04-10 신정개발특장차 주식회사 Air regenerative road sweeper
KR101970624B1 (en) * 2018-10-30 2019-04-22 신정개발특장차 주식회사 Street cleaning vehicle using filtering air for pulsing work
KR102112451B1 (en) * 2019-07-11 2020-05-18 조한상 Dredging device
CN112921751A (en) * 2021-03-11 2021-06-08 中海外交通建设有限公司 Road and bridge construction process
CN116850716A (en) * 2023-08-23 2023-10-10 三一环境产业有限公司 Air duct filter cleaning device and sanitation truck

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR200206419Y1 (en) 2000-06-22 2000-12-01 광림특장차주식회사 Road sweeping vehicle by air dry
KR100732411B1 (en) 2006-10-26 2007-06-27 주식회사 태경이엔지 Dry cleaning truck
KR101214623B1 (en) 2012-03-14 2013-01-14 신정개발특장차 주식회사 Road sweeper

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR200206419Y1 (en) 2000-06-22 2000-12-01 광림특장차주식회사 Road sweeping vehicle by air dry
KR100732411B1 (en) 2006-10-26 2007-06-27 주식회사 태경이엔지 Dry cleaning truck
KR101214623B1 (en) 2012-03-14 2013-01-14 신정개발특장차 주식회사 Road sweeper

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN105699238A (en) * 2016-04-04 2016-06-22 上海神舟汽车节能环保有限公司 Device and method for measuring road dust by gram
KR101958423B1 (en) * 2018-09-13 2019-03-14 신정개발특장차 주식회사 Road sweeper
KR101970624B1 (en) * 2018-10-30 2019-04-22 신정개발특장차 주식회사 Street cleaning vehicle using filtering air for pulsing work
KR101975035B1 (en) * 2018-10-30 2019-05-03 신정개발특장차 주식회사 Street cleaning vehicle of multistep dust process type
KR101967740B1 (en) * 2018-12-14 2019-04-10 신정개발특장차 주식회사 Air regenerative road sweeper
KR102112451B1 (en) * 2019-07-11 2020-05-18 조한상 Dredging device
CN112921751A (en) * 2021-03-11 2021-06-08 中海外交通建设有限公司 Road and bridge construction process
CN116850716A (en) * 2023-08-23 2023-10-10 三一环境产业有限公司 Air duct filter cleaning device and sanitation truck

Similar Documents

Publication Publication Date Title
KR20150144465A (en) Air freshening system of road sweeper
KR100868487B1 (en) Road dust sweeper
CN101586334B (en) Sweeping and sucking type wet and dry road sweeper
KR100926900B1 (en) Road dust sweeper with four seasons
KR102069546B1 (en) Garbage truck for removing non-point pollutants on roads
US6948213B2 (en) Vehicle for sweeping streets
KR101898100B1 (en) a road sweeping vehicle by air dry
KR101628076B1 (en) a dust clearing device
KR101214623B1 (en) Road sweeper
CN211948178U (en) Sweeping machine circulation spraying dust fall system
KR101577365B1 (en) Road cleaning vehicle
KR20100010668A (en) An air cleaner with a vehicle for cleaning road
CN109440702A (en) A kind of environmental protection highway cleaning device
KR100854510B1 (en) Air Purifier for Rail Track
CN106839148A (en) Air purifier for purifying indoor smog
KR101384729B1 (en) Mini-cleaning car
JPH0220712A (en) Water economization type air circulation type road sweeper
CN105862640A (en) Circulation water-air pavement washing device and washing method thereof
CN107816003B (en) Sweeping vehicle
CN108824312B (en) Novel high-efficient air current formula ground cleaning vehicle
KR100883086B1 (en) Road cleaning method using air conditioning system
CN106638400A (en) Urban road sweeper for dust suction and haze removal
KR101037340B1 (en) Dust Vacuum Suction Sweeper
CN217601172U (en) Can clear away town road traffic marking spraying device of debris
KR100454369B1 (en) a

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20140617

PA0201 Request for examination
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20150812

Patent event code: PE09021S01D

PG1501 Laying open of application
E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20160201

NORF Unpaid initial registration fee
PC1904 Unpaid initial registration fee
