KR20140125496A

KR20140125496A - portable mouthpiece sterilizer

Info

Publication number: KR20140125496A
Application number: KR1020130043313A
Authority: KR
Inventors: 이강주
Original assignee: 이강주
Priority date: 2013-04-19
Filing date: 2013-04-19
Publication date: 2014-10-29

Abstract

본 발명은 휴대용 마우스 피스에 관한 것이다. 가방이나 주머니 등에 휴대하고 다니면서, 장소에 구애 받지 않고 마우스 피스를 살균 할수 있는 휴대용 마우스 피스 살균기에 관한 것이다.
그에 따른 본 발명은 반사커버부가 마우스 피스 전체에 균일한 광이 퍼지도록 광을 반사 시킨다. 따라서 마우스 피스 전체에 위생 상태가 청결하게 유지 될 수 있도록 한다. 또한 본 발명은 전원 조작 스위치가 별도로 구비된다. 이에 사용자가 선택적으로 살균램프의 동작을 OM/OFF할 수 있다. 그에 따라 사용시간을 보다 늘릴 수 있는 효과가 있다.
또한 본 발명은 USB충전 방식을 한다. 기존의 건전지 충전 방식 보다 충전비용이 적으며 어디서든 충전이 가능한 효과가 있다. 상기 USB충전 방식에 단자부커버가 전원 조작 스위치 및 USB충전단자의 미사용시에 이들을 덮음게 된다. 이로인해 먼지가 전원 조작 스위치 및 USB충전단자로 흘러들지 않도록 하여 이물질에 의한 오동작을 막는 효과가 있다. The present invention relates to a portable mouthpiece. The present invention relates to a portable mouthpiece sterilizer capable of sterilizing a mouthpiece regardless of a place while carrying it in a bag or a pocket.
Accordingly, the present invention reflects light so that the reflective cover portion spreads uniform light throughout the mouthpiece. Thus, the sanitary condition can be kept clean throughout the mouthpiece. The present invention further includes a power switch. Accordingly, the user can selectively turn on / off the operation of the sterilizing lamp. Therefore, the use time can be further increased.
The present invention also employs a USB charging method. It has less charging cost than existing battery charging system and can charge anywhere. The terminal cover covers the USB charging system when the power operation switch and the USB charging terminal are not in use. This prevents the dust from flowing to the power switch and the USB charging terminal, thereby preventing malfunction due to foreign matter.

Description

Portable mouthpiece sterilizer

본 발명은 휴대용 마우스 피스 살균기에 관한 것으로서, 더욱 상세하게는 운동선수들이 사용하는 마우스 피스를 가방등에 휴대하고 다니면서, 장소에 구애받지 않고 사용 후 마우스 피스를 살균할 수 있는 휴대용 마우스 피스 살균기에 관한 것이다,
BACKGROUND OF THE INVENTION 1. Field of the Invention The present invention relates to a portable mouthpiece sterilizer, and more particularly, to a portable mouthpiece sterilizer that can carry a mouthpiece used by athletes while carrying it on a bag or the like, ,

격투기 운동 선수들이나 격투기를 좋아하는 사람들은 링 위에 올라갈때 자신의 입과 치아를 보호 하기 위해서 마우스 피스를 착용하게 된다. Martial arts athletes and martial arts lovers wear mouthpieces to protect their mouths and teeth when climbing the ring.

이 마우스 피스는 고무재질로서 처음에 뜨거운 물에 살짝 녹인다음 자신의 치아에 맞게 고정되어서 사용을 하게 된다. 따라서 마우스 피스를 사용 후 물에 씻어서 보관을 하는데 이때 자신의 타액이 치아의 형태로 굳어진 마우스 피스의 이빨 부분에 남아지게 된다.This mouthpiece is a rubber material that is first melted in hot water and then fixed to fit your own teeth. Therefore, the mouthpiece is washed and stored in water after use, and the saliva of the user is left in the tooth part of the mouthpiece hardened in the form of a tooth.

타액안에는 수십마리의 세균이 번식을 한다. 만약 이상태로 보관을 하게 된다면Hundreds of germs multiply in saliva. If you keep it in the ideal state

가방이라든가 보관하는 곳의 온도에 비례하여 세균이 매우 쉽게 번식이Bacteria grow very easily in proportion to the temperature of the bag or storage place.

이루어진다. .

대부분 청결을 요하는 칫솔은 가정내에서 욕실에 칫솔 살균기를 비치하여 사용하거나 휴대용 살균기를 구비하여 사용하고 있다. 이 분야의 기술로 대한민국 실용신안 20-2006-0002879(휴대용 칫솔 살균기)와 실용신안 20-2011-0008834(휴대용 칫솔 살균기)가 있으며 유사 실용신안으로 실용신안 20-2006-0019855(휴대용 젖병 살균기)등이 있으나 위와 같은 실용신안은 칫솔 및 젖병에 한정 되었을 뿐 운동 선수나 취미로 운동을 즐기는 일반 인들은 마우스 피스의 살균에는 큰 관심을 가지지 않은 형편이다.
Toothbrushes that require the most cleanliness are equipped with a toothbrush sterilizer in the bathroom or a portable sanitizer in the bathroom. As a technology in this field, there are Korea Utility Model 20-2006-0002879 (Portable Toothbrush Sterilizer) and Utility Model 20-2011-0008834 (Portable Toothbrush Sterilizer), and similar utility model as Utility Model 20-2006-0019855 (portable bottle sterilizer) etc. However, the above utility model is limited to toothbrushes and bottles. However, general people who exercise with athletes or hobbies are not interested in the disinfection of mouthpieces.

본 발명은 상기와 같은 문제점을 해결하기 위하여 창안된 것이다. 자세히는 기존 마우스 피스의 형태를 가지고 있다. 그러나 자외선 살균 램프를 케이스 내부의 윗면에 부착하여 휴대중 살균이 가능 하게 하였다. 또한 건전지 방식이 아닌 USB방식으로 충전이 가능한 휴대용 마우스 피스 살균기를 제공하는데 있다.
SUMMARY OF THE INVENTION The present invention has been made to solve the above problems. Details are in the form of a conventional mouthpiece. However, the ultraviolet sterilization lamp was attached to the upper surface of the case to enable sterilization during carrying. The present invention also provides a portable mouthpiece sterilizer which can be charged by USB rather than a battery.

상기 기술적 과제를 달성하기 위한 본 발명의 휴대용 마우스 피스 살균의 과제 해결 수단은 다음과 같다. 먼저 몸체는 상부 커버; 상기 상부 커버의 하부에 결합되는 반사 커버부; 내부에 마우스 피스를 실장 할수 있는 실장 영역이 형성되며, 상기 반사 커버부가 안쪽으로 퍼져 빛을 반사 하도록 결합되고, 마우스 피스의 피스의 실장 영역과 연될 되며 외측으로 개구되는 마우스 피스 삽입구가 형성하는 하부 몸체를 바탕으로 한다.In order to accomplish the above object, the present invention provides a method of disinfecting a portable mouthpiece according to the present invention. First, the body includes an upper cover; A reflective cover portion coupled to a lower portion of the upper cover; And a mounting part for mounting the mouthpiece therein. The reflection cover is coupled to reflect light so as to reflect light, and is connected to the mounting area of the mouthpiece piece, .

또한 상기 상부 커버에 실장되어 살균기 및 충전을 하는 메인 회로부; 상기 메인 회로부에 실장되며 전력을 공급하는 이차 전지; 상기 메인 회로부에 실장되고 전기적으로 연결되며, 상기 메인 회로부로부터 전력을 공급 받아 마우스 피스의 실장 영역과 상기 반사 커버부에 광을 조사 하는 살균램프를 구비하고 있다.A main circuit unit mounted on the upper cover to perform sterilization and charging; A secondary battery mounted on the main circuit unit and supplying power; And a sterilizing lamp which is mounted on the main circuit unit and electrically connected to the main circuit unit and receives power from the main circuit unit and irradiates light to the mounting area of the dental mouthpiece and the reflection cover unit.

상기 반사 커버부는 상기 살균 램프에서 조사 되는 광을 입사 및 반사시켜 상기 마우스 피스 실장 영역 전체에 균일한 광이 조사 되도록 하는 것을 특징으로 한다.And the reflective cover part is configured to incidence and reflect light emitted from the sterilizing lamp so that uniform light is irradiated to the entire mouthpiece mounting area.

이 경우, 상기 메인회로부에 실장되며, 접점이 붙는 경우에 상기 살균램프의 발광 기능을 정지시키고, 다시 접점이 붙는 경우에 상기 살균램프의 발광 기능을 구동시키는 전원 조작 스위치를 포함한다.In this case, a power operation switch is mounted on the main circuit unit to stop the light emitting function of the sterilizing lamp when the contact is attached, and to drive the light emitting function of the sterilizing lamp when the contact is attached again.

또한 상기 메인 회로부에 실장되며, 상기 이차 전지와 전기적으로 연결 되어 외부전원 공급 역활을 하는 USB충전 단자; 를 포함 하며 전원 조작 스위치 및 상기 USB충전 단자를 덮는 단자부 커버;를 포함 한다.A USB charging terminal mounted on the main circuit unit and electrically connected to the secondary battery to serve as an external power supply; And a terminal cover covering the power charging switch and the USB charging terminal.

상기 메인회로부는 상기 USB 충전 단자에 USB전력선이 연결된 경우, 상기 살균램프의 점등시간을 늘리거나 상기 살균램프의 살균 횟수를 증가 시킬수 있다.When the USB power line is connected to the USB charging terminal, the main circuit unit may increase the lighting time of the sterilizing lamp or increase the sterilizing frequency of the sterilizing lamp.

마지막으로 상기 하부 몸체의 하단부에 생성되며, 마우스 피스의 물이 흐르게 되여 바닥에 고였을 경우 이를 외부로 배출 시키는 배수공을;을 포함한다.
Finally, a drainage hole is formed at a lower end of the lower body and discharges the water to the outside when the mouthpiece flows and the water is flowed to the floor.

본 발명은 반사커버부가 마우스 피스 전체에 균일한 광이 퍼지도록 광을 반사 시킨다. 따라서 마우스 피스 전체에 위생 상태가 청결하게 유지 될 수 있도록 한다.In the present invention, the reflective cover portion reflects light so that uniform light spreads throughout the mouthpiece. Thus, the sanitary condition can be kept clean throughout the mouthpiece.

또한 본 발명은 전원 조작 스위치가 별도로 구비된다. 이에 사용자가 선택적으로 살균램프의 동작을 OM/OFF할 수 있다. 그에 따라 사용시간을 보다 늘릴 수 있는 효과가 있다.The present invention further includes a power switch. Accordingly, the user can selectively turn on / off the operation of the sterilizing lamp. Therefore, the use time can be further increased.

또한 본 발명은 USB충전 방식을 한다. 기존의 건전지 충전 방식 보다 충전비용이 적으며 어디서든 충전이 가능한 효과가 있다. 상기 USB충전 방식에 단자부커버가 전원 조작 스위치 및 USB충전단자의 미사용시에 이들을 덮음게 된다. 이로인해 먼지가 전원 조작 스위치 및 USB충전단자로 흘러들지 않도록 하여 이물질에 의한 오동작을 막는 효과가 있다.The present invention also employs a USB charging method. It has less charging cost than existing battery charging system and can charge anywhere. The terminal cover covers the USB charging system when the power operation switch and the USB charging terminal are not in use. This prevents the dust from flowing to the power switch and the USB charging terminal, thereby preventing malfunction due to foreign matter.

또한 하부 몸체에 배수공을 설치하여 마우스 피스에 물이 흘러 하부 몸체에 고이지 않도록 물기를 배출하여 사용자가 청결이 마우스 피스를 사용하도록 하는 효과가 있다.In addition, there is an effect that a drainage hole is provided in the lower body, water is drained to the mouthpiece so that the water does not accumulate on the lower body, and the user uses the mouthpiece for cleanliness.

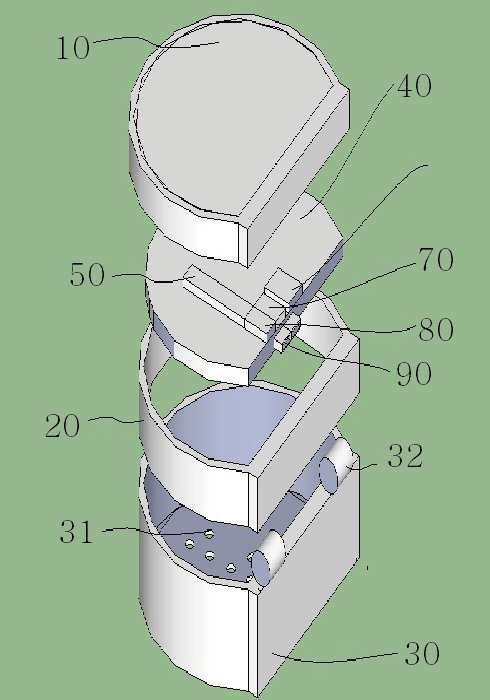

도 1은 본 발명의 따른 휴대용 마우스 피스의 분해 사시도.
도 2는 도 1에 도시된 휴대용 마우스 피스가 결합된 상태의 사시도.
도 3은 도 1에 도시된 휴대용 마우스 피스의 분해 측면도.1 is an exploded perspective view of a portable mouthpiece according to the present invention;
FIG. 2 is a perspective view of the portable mouthpiece shown in FIG. 1; FIG.
3 is an exploded side view of the portable mouthpiece shown in Fig.

본 발명은 첨부된 예시 도면에 의거하여 상세히 설명한다.BRIEF DESCRIPTION OF THE DRAWINGS The invention will be described in detail with reference to the accompanying illustrative drawings.

도1 은 본 발명의 분해 사시도 이며 도 2는 휴대용 마우스 피스가 결합된 상태의 사시도 이다. FIG. 1 is an exploded perspective view of the present invention, and FIG. 2 is a perspective view of a portable mouthpiece coupled thereto.

마지막으로 도3은 휴대용 마우스 피스의 분해 측면도 이다.Finally, Figure 3 is an exploded side view of the portable mouthpiece.

도 1에서 보는 거와 같이, 본 발명의 휴대용 마우스 피스 살균기는 상부커버, 반사커버부(20), 하부몸체(30), 메인회로부(40), 이차전지(50), 살균램프(60)를 포함한다.1, the portable mouthpiece sterilizer of the present invention includes an upper cover, a reflective cover portion 20, a lower body 30, a main circuit portion 40, a secondary battery 50, and a sterilizing lamp 60 .

상기 상부커버(10)는 판 형상으로 형성 되며 반사커버부(20)를 덮는다, 이러한 상부커버(10)는 메인회로부(40)를 반사커버부(20)와 감싸는 형태로 되어 있기 때문에 플라스틱 및 시중에서 쉽게 구할 수 있는 재질로 구성되나 그 형상이 쉽게 부서져서는 안되야 한다.The upper cover 10 is formed in a plate shape and covers the reflective cover part 20. Since the upper cover 10 is formed by wrapping the main circuit part 40 with the reflective cover part 20, It is made of a material that can be easily obtained from the material, but its shape should not be easily broken.

상기 반사커버부(20)는 상부커버(10)의 하부에 결합된다. 이러한 반사커버부(20)는 반사판 및 결합부(32)를 포함하여 형성될 수 있다. 여기서, 반사 판은 상부커버(10)와 대응하는 형상으로 형성 되며 상부커버(10)에 밀착된 상태로 끼움결합 하며, 내측면이 빛을 반사하도록 처리되어 광을 반사시키는 거울의 역활을 한다 , The reflective cover portion 20 is coupled to the lower portion of the upper cover 10. The reflection cover portion 20 may include a reflection plate and a coupling portion 32. Here, the reflection plate is formed in a shape corresponding to the upper cover 10, is fitted into the upper cover 10 in a state of being closely contacted thereto, and the inner surface is processed to reflect light to serve as a mirror for reflecting light.

상기 결합부(32)는 반사 판의 일단부에 형성되며 하부몸체(30)의 일단에 회동 가능하게 결합되었다. 이에따라 상부커버(10)와 반사커버부(20)가 하부몸체(30)의 어느 한 부분에 회동 가능하도록 구성되었다. The coupling portion 32 is formed at one end of the reflection plate and is rotatably coupled to one end of the lower body 30. [ Thus, the upper cover 10 and the reflective cover portion 20 are configured to be rotatable on any portion of the lower body 30.

상기 하부몸체(30)는 넒직한 통체 형체로 대체로 마우스 피스의 형태에 따라 아치형 형태로 구성된다, 내부로 마우스 피스의 실장영역이 형성된다, 여기에 하부몸체(30)에는 반사커버부(20)의 결합부(32)와 결합되어 돌아가면서 내부가 열리거나 닫히게 하였다. 또한 하부몸체(30)의 마우스피스의 실장영역의 표면은 위생적으로 중요하기 때문에 살균 코팅, 은나노 살균을 하여 형성된다. 이에 마우스 피스 실장영역내를 향균처리 할 수 있다.The lower body 30 is formed into a wide cylindrical body and is generally formed in an arcuate shape according to the shape of the mouthpiece. A mounting area of the mouthpiece is formed in the lower body 30. The lower body 30 is provided with a reflective cover portion 20, So that the inside is opened or closed. In addition, since the surface of the mounting area of the mouthpiece of the lower body 30 is sanitarily important, it is formed by sterilizing coating and silver nano sterilization. Thus, the inside of the mouthpiece mounting area can be subjected to antibacterial treatment.

상기 메인회로부(40)는 상부커버(10)와 상부 반사 커버의 사이에 실장된다. 이러한 메인회로부(40)는 살균램프(60)를 구동 전반에 관한 회로기능과, 이차전지(50)를 충반전시키는 기능등 구동 전반에 관한 회로기능을 수반한다.The main circuit unit 40 is mounted between the upper cover 10 and the upper reflective cover. The main circuit unit 40 is accompanied by a circuit function relating to the overall operation of the sterilizing lamp 60, such as a circuit function relating to the overall driving and a function of charging / reversing the secondary battery 50.

상기 이차전지(50)는 메인회로부(40)에 실장되며, 메인회로부(40)에 전력을 공급하게 된다. 이러한 이차전지(50)는 리툼이온전지와 같이 재충전이 가능한 전지로 구성될 수 있으며, 메인회로부(40)에 전력을 공급함으로서, 메인회로부(40)를 구동시키고 살균램프(60)를 점등 시키게 된다.The secondary battery 50 is mounted on the main circuit unit 40 and supplies power to the main circuit unit 40. The secondary battery 50 may be a rechargeable battery such as a lumen ion battery and supplies power to the main circuit unit 40 to drive the main circuit unit 40 and light the sterilizing lamp 60 .

상기 살균램프(60)는 메인회로부(40)에 실장되며, 메인회로부(40)와 전기적으로 연결된다, 메인회로부(40)로부터 전력을 공급 받아 마우스 피스의 전체적인 부분과 반사커버부(20)에 광을 조사하게 된다. 따라서 하부몸체(30)에 마우스 피스가 들어 있을 경우, 살균램프(60)는 마우스 피스를 살균하게 된다. 이경우 살균램프(60)는 상기 반사커버부(20)의 중앙 부분에 위치 하고 있으며 살균램프(60)의 앞에 램프커버(61)가 더 구비 됨으로서 조사 되는 광의 세기를 일정 수준으로 반감 시켜 이용자의 눈에 직접적으로 광이 조사되는 것을 방지할 수 도 있다.
The sterilizing lamp 60 is mounted on the main circuit unit 40 and is electrically connected to the main circuit unit 40. The sterilizing lamp 60 receives electric power from the main circuit unit 40, Light is irradiated. Therefore, when the mouthpiece is contained in the lower body 30, the sterilizing lamp 60 sterilizes the mouthpiece. In this case, the sterilizing lamp 60 is located at the central portion of the reflective cover part 20, and the lamp cover 61 is further provided in front of the sterilizing lamp 60, It is possible to prevent the light from being directly irradiated onto the substrate.

상기 본 발명의 실시예에 따른 휴대용 마우스 피스 살균기의 구동에 대해 설명하면, 먼저 이용자는 마우스 피스를 살균 시키기 위하여 결합부(32)를 회동 시켜 마우스 피스를 하부몸체(30)에 넣게 된다.The user operates the coupling unit 32 to rotate the mouthpiece to sterilize the mouthpiece to insert the mouthpiece into the lower body 30.

이후 사용자는 상부커버(10)와 반사커버부(20)를 닫게 된다. 그러면 메인회로부(40)는 반사커버부(20)의 닫힘 상태를 접촉센서(41)를 통해서 감지하게 되고 살균램프(60)를 점등시켜 마우스 피스를 살균하게 된다.Thereafter, the user closes the upper cover 10 and the reflective cover 20. Then, the main circuit unit 40 senses the closed state of the reflective cover unit 20 through the contact sensor 41 and turns on the sterilizing lamp 60 to sterilize the mouthpiece.

그러면 살균램프(60)에서 조사되는 광은 메인회로부(40) 내에 설정된 시간에 따라 일정시간동안 살균램프(60)를 구동시켜 마우스 피스의 살균을 진행하게 된다,Then, the light irradiated from the sterilizing lamp 60 drives the sterilizing lamp 60 for a predetermined time according to the set time in the main circuit unit 40, thereby sterilizing the mouthpiece.

이 경우 살균램프(60)에서 조사되는 광은 반사커버부(20)를 통해 반사 되어 마우스 피스의 영역 내의 전체 영역에 균일한 광이 조사 되도록 한다. In this case, the light irradiated from the sterilizing lamp 60 is reflected through the reflective cover portion 20 so that uniform light is irradiated to the entire region within the region of the mouthpiece.

따라서 마우스 피스 전반적인 부분에 균일한 광을 조사 받게 되어 마우스 피스 전체의 균일한 살균효과를 얻게 된다.
Therefore, uniform light is irradiated to the entire portion of the mouthpiece, thereby obtaining a uniform sterilizing effect of the entire mouthpiece.

또한 본 발명에 따른 휴대용 마우스 피스 살균기는 전원조작스위치(70)를 더 포함할 수 있다.In addition, the portable mouthpiece sterilizer according to the present invention may further include a power switch 70.

상기 전원조작스위치(70)는 메인회로부(40)에 실장 된다. 이러한 전원조작스위치(70)는 이용자의 조작에 의해 가동이 되었을 경우 메인회로부(40)에 전기 신호를 전달하여 살균램프(60)의 발광 기능을 정지시키게 된다.The power operation switch 70 is mounted on the main circuit unit 40. When the user operates the power switch 70, the electric signal is transmitted to the main circuit unit 40 to stop the light emitting function of the sterilizing lamp 60.

또한, 전원조작스위치(70)는 이용자의 조작에 의해 다시 가동이 되는 경우, 살균램프(60)의 발광기능을 구동 시키게 되다.
Further, when the power source operating switch 70 is operated again by the user's operation, the light emitting function of the sterilizing lamp 60 is driven.

또한 본 발명에 따른 휴대용 마우스 피스 살균기는 USB충전단자(80)를 더 포함 할 수 있다.The portable mouthpiece sterilizer according to the present invention may further include a USB charging terminal 80.

상기 USB충전단자(80)는 메인회로부(40)에 실장되며, 이차전지(50)와 전기적으로 연결되어 외부전원 공급역활 을 하게된다. 이러한 USB충전단자(80)는 컴퓨터와 같은 휴대용 전자기기의 전력을 공급받아 휴대용 칫솔 살균기의 이차전지(50)가 충전 될수 있도록 한다. 이에 따라 휴대용 마우스 피스의 활용도를 향상 시키게 되다. 여기서 메인회로부(40)는 USB충전단자(80)에 USB의 전력선이 연결된 경우에 살균램프(60)의 점등 시간을 늘리거나 살균램프(60)의 점등 횟수를 증가 시킴으로서, 살균력을 향상 시킬수 있다.
The USB charging terminal 80 is mounted on the main circuit unit 40 and is electrically connected to the secondary battery 50 to serve as an external power source. The USB charging terminal 80 receives electric power from a portable electronic device such as a computer so that the secondary battery 50 of the portable toothbrush sterilizer can be charged. Thereby improving the utilization of the portable mouthpiece. The main circuit unit 40 can improve the sterilizing power by increasing the lighting time of the sterilizing lamp 60 or increasing the number of times of lighting the sterilizing lamp 60 when the USB power line is connected to the USB charging terminal 80. [

또한 본 발명에 따른 휴대용 마우스 피스 살균기는 단자부커버(90)를 포함한다.The portable mouthpiece sterilizer according to the present invention also includes a terminal cover 90.

상기 단자부커버(90)는 전원조작스위치(70)및 USB충전단자(80)를 덮게 된다.The terminal cover 90 covers the power switch 70 and the USB charging terminal 80.

이경우 상부커버(10)와 반사커버부(20)에 단자부커버(90)가 끼움 결합할수 있는 홈이 형성된다.In this case, the upper cover 10 and the reflective cover portion 20 are formed with grooves into which the terminal cover 90 can be fitted.

이러한 단자부커버(90)는 전원조작스위치(70) 및 USB충전단자(80)의 미사용시에 이들을 덮음으로서, 먼지와 같은 전원조작스위치(70) 및 USB충전단자(80)로 흘러 들지 않도록 하여 이물질에 의해 전원조작스위치(70) 및 USB충전단자(80)가 오동작하는 것을 방지하게 된다.
The terminal cover 90 covers the power source operation switch 70 and the USB charging terminal 80 when they are not in use so that they do not flow into the power source control switch 70 and the USB charging terminal 80 such as dust, The power switch 70 and the USB charging terminal 80 are prevented from malfunctioning.

또한 본 발명에 따른 휴대용 마우스 피스 살균기는 하부몸체(30)에 배수공(31)을 포함한다. 배수공(31)은 하부몸체(30)의 일부가 외측에 관통되는 영역으로서, 마우스 피스에 남아있는 물기가 아래로 배출 되도록한 통로인다. 따라서 하부몸체(30)의 안에 들어있는 마우스 피스의 물기가 배수공(31)을 통해 배출 됨으로서, 세균이 쉽게 번식 되는 환경을 미연에 방지하게 된다.
Also, the portable mouthpiece sterilizer according to the present invention includes a drain hole 31 in the lower body 30. The drain hole 31 is a region through which a part of the lower body 30 penetrates to the outside, and is a passage through which water remaining in the mouthpiece is discharged downward. Therefore, the moisture of the mouthpiece contained in the lower body 30 is discharged through the drain hole 31, thereby preventing an environment in which bacteria can easily reproduce.

10 : 상부커버 20 : 반사커버부
30 : 하부몸체 40 : 메인회로부
50 : 이차전지 60 : 살균램프
70 : 전원조작스위치 80 : USB충전단자
90 : 단자부커버
31 : 배수공 32 : 결합부
41 : 접촉센서 61 : 램프커버10: upper cover 20: reflective cover part
30: lower body 40: main circuit part
50: secondary battery 60: sterilization lamp
70: Power switch 80: USB charging terminal
90: Terminal cover
31: drainage hole 32:
41: contact sensor 61: lamp cover

Claims

The arcuate top cover
And a reflective cover portion
And a mounting region for mounting a mouthpiece therein is formed in the lower cover body. The reflection cover is coupled to reflect the light so as to reflect light,
And a main circuit unit mounted between the upper cover and the reflective cover unit,
A secondary battery mounted on the main circuit unit and supplying power,
A sterilizing lamp which is mounted on and electrically connected to the main circuit part and receives power from the main circuit part and irradiates the mounting area of the dental mouthpiece and the reflection cover part,
Wherein the reflective cover part incidence and reflection of light irradiated from the sterilizing lamp so that uniform light is irradiated to the entire mouthpiece mounting area.

The method according to claim 1,
A power operating switch mounted on the main circuit unit and stopping the light emitting function of the sterilizing lamp when the contact is attached and driving the light emitting function of the sterilizing lamp when the contact is again established; Portable Mouthpiece Sterilizer

The method of claim 1, wherein
A USB charging terminal mounted on the main circuit unit and electrically connected to the secondary battery to serve as an external power supply; And it includes a
And a terminal cover covering the power switch and the USB charging terminal; 81 < / RTI >
Wherein the main circuit unit increases the lighting time of the sterilizing lamp or increases the number of sterilization times of the sterilizing lamp when the USB power line is connected to the USB charging terminal.

The method of claim 1, wherein
And a drain port formed at a lower end of the lower body and discharging the water to the outside when the mouthpiece is flowed with water.
