Abstract

종래의 집진기 먼지통(dust caes)이 서랍식으로 되어 있는 것을 본 고안은 집진기 몸체 하부에 마련된 호퍼 끝단에 패킹을 붙여 먼지통의 가장자리가 클램프에 의해 패킹에 면접함으로써 먼지통의 탈부착과 이동을 쉽게 한 것이며,
종래의 집진기 도어의 장석이 바깥에 노출되어 있는 것을 본 고안은 또 필터하우징의 내부에 힌지를 부착함으로써 외관이 미려하게 하였으며,
종래의 집진기의 필터는 이동식 필터 판에 장착하기 때문에 필터를 교환할 때는 무게가 무거워서 힘드는 것을 본 고안은 필터를 굴절되는 힌지식 행거볼트에 필터를 개별로 끼워 나사에 손잡이 너트로 조이게 함으로써 패킹 접합성과 교환 작업이 더 쉬워지게 한 것이다.Conventional dust collector dust collectors have a drawer type in which a packing is attached to an end of a hopper provided at the lower part of a dust collector body so that an edge of a dust container is interposed on a packing by a clamp to facilitate detachment and movement of a dust container,
The present invention, which has seen that the feldspar of the conventional dust collector door is exposed to the outside, also has a hinge attached to the interior of the filter housing,
The filter of the conventional dust collector is attached to the movable filter plate. Therefore, when the filter is exchanged, it is seen that the weight is heavy and the filter is bent. The filter is tightened with the handle nut by fitting the filter separately to the refracting hinged hanger bolt. Making the exchange work easier.

Figure P2020130002995
Figure P2020130002995

Description

집진기{dust collector}Dust collector {dust collector}

본 고안은 각종 산업현장에서 발생하는 먼지를 흡입하여 여과하는 건식 집진기에 관한 것이다.The present invention relates to a dry dust collector which sucks and filters dust generated in various industrial fields.

출원번호: 20-2003-0027028, 20-2007-0005636, 10-2009-0114577Application number: 20-2003-0027028, 20-2007-0005636, 10-2009-0114577

종래에는 집진기가 함진 공기를 흡입, 여과하여 먼지를 모으는 곳 즉 먼지통(dust case)을 서랍 식 또는 고정박스 식으로 하는 것이다.Conventionally, the dust collector sucks and filters the dust air to collect dust, that is, the dust case is a drawer type or a fixed box type.

그래서 모여진 먼지를 버리려면 서랍인 경우에 서랍을 힘들게 빼내어야하며 문이 고정박스인 경우에는 문을 열고 사람이 삽이나 다른 도구를 써서 퍼내어 운반해야 하는 불편이 있다. To dispose of collected dust, drawer must be pulled out hardly in the case of a drawer. If the door is a fixed box, there is the inconvenience that a person has to open the door and carry it out by using a shovel or other tool.

또한 필터 카트리지 필터를 장착하는 소형 집진기의 경우, 종래에는 필터가 매달린 필터 판 지체를 수평으로 빼내어 필터 판에 여러 개의 카트리지 필터를 매다는 방식인데 먼지가 많이 부착될 때나 비중이 무거운 먼지가 묻었을 때에는 무거워 필터 판 전체를 움직이기가 쉽지 않다. In the case of a small dust collector equipped with a filter cartridge filter, conventionally, a filter plate is suspended horizontally to draw out a plurality of cartridge filters on the filter plate. However, when a large amount of dust is adhered, or when heavy dust is deposited, It is not easy to move the entire plate.

또한 필터 하우징 도어를 붙이기 위해 통상 집진기 바깥면에 장석을 부착하는데 이 경우 장석을 도어와 몸체 바깥쪽에 부착함으로써 외부 노출로 인해 미관을 중요시하는 곳에는 부적절한 결점이 있었다. The feldspar is usually attached to the outside of the dust collector in order to attach the filter housing door. In this case, the feldspar is attached to the outside of the door and the body.

종래의 한 집진기의 예를 보면, 도 1과 같이 필터를 내장하는 하우징 본체(110') 아래 쪽에 먼지를 받는 통(310')이 여닫이식 서랍으로 되어 있는 것을 상하탈부착식으로 개선하며, As shown in FIG. 1, the conventional dust collector is improved by vertically detachably attaching the receptacle 310 'receiving dust under the housing main body 110' having the filter therein, as shown in FIG. 1,

도 2과 같이 카트리지 필터(510')를 교환하기 위해서 필터를 매다는 필터 판(112')을 이동식으로 된 것을 본 고안은 필터 하우징 외판 내측에 기밀 용접하고 굴절식 행거 볼트를 부착하여 장착하거나 탈거하게 하며, As shown in FIG. 2, the filter plate 112 'for moving a filter to replace the cartridge filter 510' is made to be movable. The filter is hermetically welded to the inside of the filter housing shell, and is attached or detached by attaching a refractory hanger bolt In addition,

도 2의 필터 하우징 도어(210')의 힌지(213')를 몸체 내부에 숨겨 외부노출이 안 되게 하는 것이다. The hinge 213 'of the filter housing door 210' of FIG. 2 is hidden inside the body to prevent external exposure.

본 고안은 집진기의 먼지통(310)은 몸체 하부 호퍼(113) 끝단에 마련된 패킹 (123)에 먼지통(310)의 가장자리(312)가 가압레버(316)과 클램프(320)에 의해 상하로 밀착, 탈부착하게 되어 있어 기밀성이 좋을 뿐만 아니라 바퀴(314)가 달려 있어서 운반하기 쉬운 장점이 있다.The dust container 310 of the dust collector is attached to the packing 123 provided at the end of the lower body hopper 113 by pressing the edge 312 of the dust container 310 up and down by the pressing lever 316 and the clamp 320, So that the airtightness is good, and the wheels 314 are attached, which makes it easy to carry.

본 고안의 필터행거(515)는 핀(517)에 의해 굴절되므로 손잡이 너트(518)를 풀고 필터(510)와 필터행거(515)를 함께 앞으로 젖혀 빼낼 수 있는 장점이 있다. The filter hanger 515 of the present invention is refracted by the pin 517, so that the handle nut 518 can be released and the filter 510 and the filter hanger 515 can be pulled forward together.

본 고안의 숨은 힌지(143,216)와 링크(213)가 집진기 몸체와 도어 안 쪽으로 숨겨저 있어 외관이 미려하다.The hidden hinges 143 and 216 and the link 213 of the present invention are hidden inside the dust collector body and the door, and the appearance is good.

도 1은 종래 필터 여과식 집진기의 한 예로서 먼지 통을 빼낸 사시도.
도 2는 종래 필터 여과식 집진기의 한 예로서 필터를 빼낸 사시도

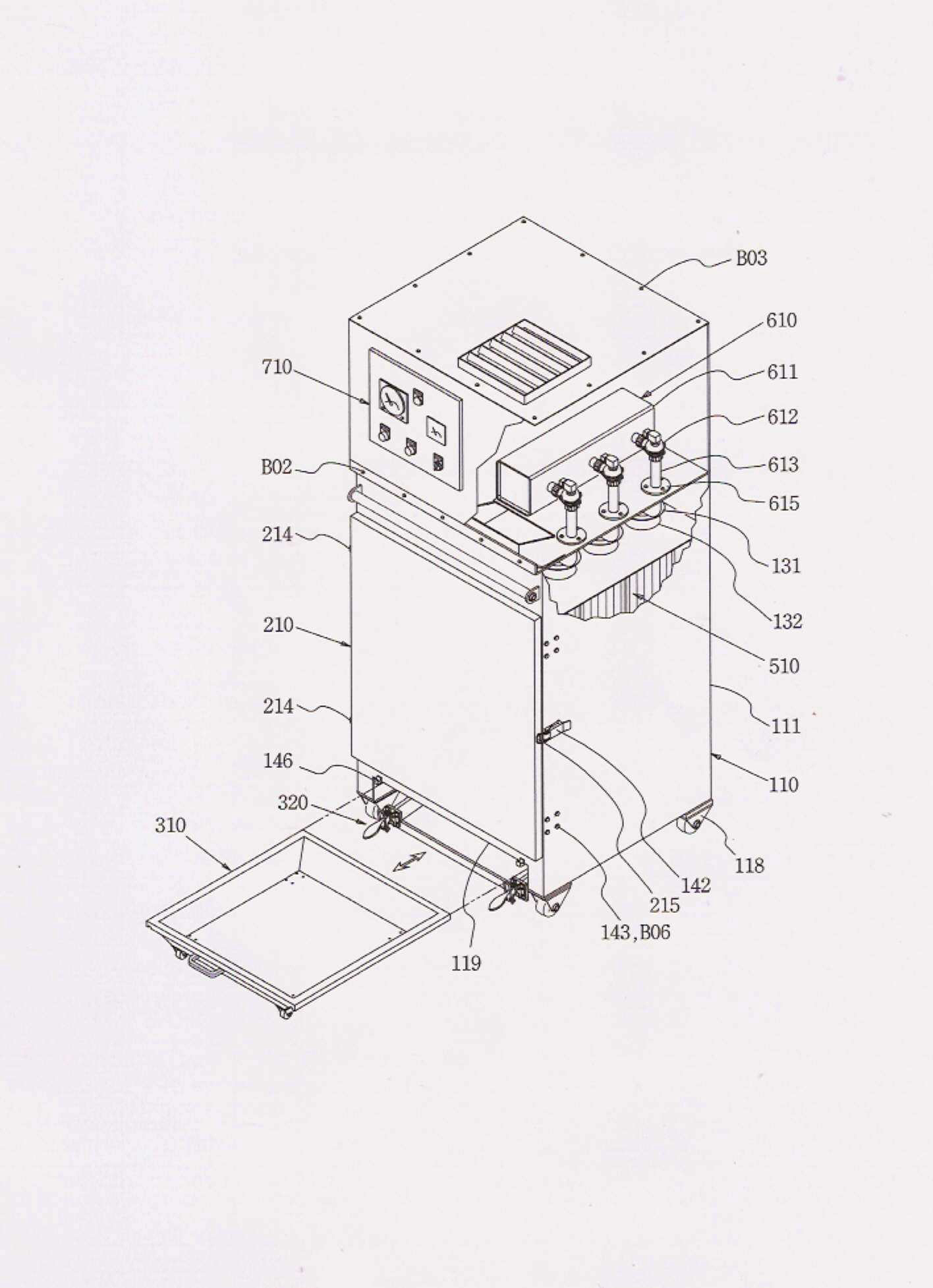

도 3은 본 고안의 먼지 통을 빼낸 우측면 사시도.
도 4는 본 고안의 도어를 연 좌측면 사시도..
도 5는 본 고안의 먼지 통 상세도로서, "가"는 집진기 하부 부분 정면도, "나"는 부분 측면도(그림"가"의 단면 A-A), "다"는 먼지 통이 분리되는 단계,"라"는 먼지 통이 착지하는 단계, "마"는 먼지 통이 완전히 빠져나온 상태를 보인 것이다.
도 6은 본 고안의 필터와 행거 볼트의 조립도로서 "가"는 정면도, "나"는 사시도, "다"는 행거 볼트가 굴절되는 모양의 사시도, "라"는 필터의 사시도.
도 7은 본 고안의 먼지 통과 리프트의 상세도로서 사시도다.FIG. 1 is a perspective view of a conventional filter filtration type dust collector taken out of a dust receptacle. FIG.
2 is an example of a conventional filter filtration type dust collector,
3 is a right side perspective view of the dust bin of the present invention taken out.
Figure 4 is a left side perspective view of the door of the present invention.
FIG. 5 is a detailed view of the dust receptacle of the present invention, wherein "a" is a front partial view of the bottom part of the dust collector, "b" is a partial side view (section AA of FIG. "Is the stage in which the dust canister landing, and" Ma "is the state in which the dust canister has completely disappeared.
Fig. 6 is a perspective view of a filter and a hanger bolt according to the present invention. Fig. 6 is a front view, Fig. 6 is a perspective view, Fig. 6 is a perspective view of a hanger bolt being refracted, and Fig.
Fig. 7 is a perspective view of a dust-passing lift of the present invention. Fig.

본 고안은 종래 집진기의 결점들을 해결하기 위한 것으로, 첨부 도면에 의거 설명하면 다음과 같다.The present invention is intended to solve the drawbacks of the conventional dust collector and will be described with reference to the accompanying drawings.

도 3 및 도 4에 보인 바와 같이, 집진기 몸체(110)의 바닥 쪽을 봉하지 않고 본체 하단(111)의 한 면을 적당히 파내어 먼지 통(310)의 수납 공간(119)을 부여하고, 동시에 도 4의 "가"와 같이 먼지를 모으는 호퍼(113)를 부착하고 그 끝단(113')에 패킹 홈(122)과 패킹(123)을 부착하여 다음에 설명하는 먼지 통(310)이 도 5의 "가","나"와 같이 호퍼 끝단(113')의 패킹(123)에 올려 붙어서 기밀이 유지 되도록 한다. 3 and 4, one side of the lower end 111 of the main body 110 is appropriately dug without appropriately sealing the bottom side of the dust collector body 110 to provide the receiving space 119 of the dust receptacle 310, 4, the hopper 113 for collecting dust is attached, and the packing groove 122 and the packing 123 are attached to the end 113 ' So that the airtightness is maintained by being attached to the packing 123 of the hopper end 113 'like "a" or "b".

먼지 통(310)은, 도 6에 나타낸 바와 같이, 단면이 4각형인 집진기 몸체 외판(111) 및 호퍼(113)의 형상에 맞추어 4각 박스형의 통(311)을 만들고 위쪽 가장자리에 패킹 접촉면(312)을 형성시킨 후, 바닥(311) 외부에 4 개의 바퀴(314)를 달아 탈거 후 이동을 용이하게 한다.As shown in Fig. 6, the dust container 310 includes a dust container body shell 111 having a rectangular cross section and a tubular container 311 having a rectangular box shape according to the shape of the hopper 113 and having a packing contact surface 312, and four wheels 314 are attached to the outside of the bottom 311 to facilitate removal after removal.

상기 먼지 통(310)을 본체 수납구(119)에 넣을 때 안내하고 호퍼(113)에 밀착하거나 분리할 목적으로, 도 6에 나타낸 바와 같이, 일단에 핀 홀(318)이 뚫어져 있고 타 단에 클램프(317)가 있는 ㄷ자형 리프트(320)를 만들고,6, a pin hole 318 is drilled at one end and a clamp (not shown) is provided at the other end for guiding the dust container 310 to the main body receiving port 119 for guiding and separating the dust container 310 from the hopper 113. [ Shaped lift 320 having the U-shaped lift 317,

한편 핀홀(319)을 가진 한 쌍의 힌지 브라킷(321)을 각각 만든 다음, 브라킷(321)을 몸체 뒷면(111') 좌우에 볼트(B08)로 각각 고정해 놓고 지렛대(316)의 한 쪽을 브라킷(321) 핀홀(318)에 맞춰 핀(322)으로 결합한다. A pair of hinge brackets 321 having pinholes 319 are formed respectively and then the brackets 321 are fixed to the left and right sides of the body rear surface 111 'with bolts B08, The pin 322 is engaged with the pinhole 318 of the bracket 321.

상기 리프트(316)의 가로 지름대(323)는 한 쌍의 지렛대(316)를 일체화함과 동시에 손잡이이다. The horizontal diameter bar 323 of the lift 316 is a knob at the same time as integrating the pair of levers 316.

먼지 통(310)을 집진기 호퍼(113')에 밀착시켜 기밀을 유지하는 방법을 설명하면, 도 5 및 도 6에 나타낸 바와 같이, 그림 "마" "라" "다" "나" 순으로, 리프트(320)의 양쪽 지렛대 위에 먼지 통(310)을 안내 홈(313)에 맞춰 얹고 멈춤 턱(316')에 닿을 때까지 밀어넣은 다음, 지름대(323)를 손으로 잡고 들면 먼지 통(310)이 들어 올려진다. 더 올려서 클램프(317)를 걸쇠(146)에 걸어 젖히면 호퍼 끝단(113')의 패킹(123)에 패킹에 먼지 통의 접촉면(312)이 밀착되어 기밀이 유지되도록 한 것이다. 5 and 6, a description will be given of a method in which the dust container 310 is brought into close contact with the dust collector hopper 113 ' The dust container 310 is placed on both levers of the lift 320 in alignment with the guide grooves 313 and is pushed in until it touches the detent jaw 316. Then the user grips the diameter plate 323, ) Is lifted. When the clamp 317 is further lifted and the clamp 317 is hooked on the latch 146, the packing 123 of the hopper end 113 'is tightly contacted with the contact surface 312 of the dust receptacle.

본 고안의 도어(210)는 도 3 및 도 4에 나타낸 바와 같이, 가장자리에 패킹 접촉면(212)이 형성된 도어 몸체(211)을 만들고 그 안쪽 적당한 위치에 2 개 이상의 장공(134)을 가진 힌지(213)를 붙이고 동시에 2 개 이상의 클램프 걸쇠(214,215)를 바깥에 붙여 도어(210)를 완성한다. 3 and 4, the door 210 of the present invention has a door body 211 formed with a packing contact surface 212 at its edge, and a hinge (not shown) having two or more elongated holes 134 213 and attaching two or more clamp latches 214, 215 to the outside, thereby completing the door 210.

한 본체 외판(111)에는 클램프(141, 142)와 힌지(213)를 부착할 볼트 홀(B05, B06)를 마련한다.Bolt holes B05 and B06 for attaching the clamps 141 and 142 and the hinge 213 are provided on one outer shell 111 of the main body.

상기 도어(210)를 설치하기 위해 핀 홀(147)이 있는 힌지 브라킷(143)을 필터 하우징 몸체 외판(111)에 볼트(B06)로 고정한 다음에 도어 클램프(141,215)를 볼트(B05)로 고정한 후, 도어(210)를 힌지 브라킷(143)의 핀 홀(144)에 힌지 핀(145)을 끼워 조립한다. A hinge bracket 143 having a pin hole 147 for fixing the door 210 is fixed to the filter housing body outer shell 111 with bolts B06 and then the door clamps 141 and 215 are fixed with bolts B05 The door 210 is assembled with the hinge pin 145 inserted into the pin hole 144 of the hinge bracket 143.

또한 집진기 몸체 외판(111)의 도어 개구부(217) 전 둘레에 마련된 패킹 홈(120)을 따라 패킹(121)을 부착한다.The packing 121 is attached along the packing groove 120 provided before the door opening 217 of the dust collector body shell 111.

이상과 같이 조립된 도어(210)는 도 3 및 도 5에 나타낸 바와 같이, 도어 힌지 기밀이 유지되도록 한 것이다. 3 and 5, the door 210 assembled as described above is configured such that the airtightness of the door hinge is maintained.

카트리지 필터(510)를 설치하기 위해, 도 4에 보인 바와 같이, 필터(510)의 수만큼의 벤츄리 지지대(132)가 부착된 필터 판(112)을 집진기 몸체 외판 안 쪽 적당한 높이에 용접 등의 수단으로 기밀하게 부착한 후, 도 7의 "가"에 보인 바와 같이, 필터 판을 기준으로 위로는 벤츄리(131,132)를 설치하고 필터 아래쪽으로는 벤츄리와 지지대(132) 사이 공간에 핀 홀(517)을 가진 연결대(133)를 부착한 후,4, the filter plate 112 to which the number of the venturi supports 132 of the number of the filters 510 is attached is attached to the inside of the outside of the dust collector body at a suitable height, 7, a venturi 131, 132 is provided on the filter plate as a reference, and a pin hole 517 is provided in the space between the venturi and the support base 132 below the filter. After attaching the connecting rod 133 having the above-

가이드 링(516)과 결합 핀 홀(517을 가진 행거 볼트(515)를 만들어 이를 연결 핀(519)으로 연결대(133)에 조립한다. 필터를 끼울 때는 도 7의 "나"와 같이 행거 볼트(515)를 앞으로 젖혀 필터(510)를 끼우고 볼트 끝(515')을 하부 캡(513)의 볼트 홀을 관통시킨 후 필터를 수직으로 세워서 와셔(517)를 끼우고 손잡이 너트(518)로 꽉 잠가 패킹(514)이 필터 판(112)에 밀착되게 한다.  A hanger bolt 515 having a guide ring 516 and a coupling pin hole 517 is formed and assembled to the connecting rod 133 with a connecting pin 519. When the filter is to be fitted, And the bolt 515 is passed through the bolt hole of the lower cap 513. The filter is then vertically erected so that the washer 517 is fitted and tightened with the knob nut 518 Thereby causing the locking pack 514 to come into close contact with the filter plate 112.

반대로 필터(510)를 빼낼 때는 상기 조립 순서를 가꾸로 한다.Conversely, when the filter 510 is taken out, the assembling procedure is refined.

즉 행거 볼트(515)가 손잡이 너트(518)를 느슨하게 풀면 연결 핀(519)에 의해 젖혀지므로 필터를 앞으로 젖혀 뺄 수기 있어서 필터(510)의 장착 공간이 그만큼 감소하여 집진기 본체(110)의 높이가 높을 필요가 없다.That is, when the hanger bolt 515 loosens the knob nut 518, the filter can be pulled forward by being pushed back by the connecting pin 519. Thus, the mounting space of the filter 510 is reduced so much that the height of the dust collector main body 110 It does not need to be high.

벤츄리 지지대 하단(132')과 연결대 상단(133')은 필터 장착 시 상부 캡(512)의 가이드 역활을 하며, 와셔(517)은 필터 하부캡(513)에 면압을 넓혀주고 손잡이 너트(518)는 공구 없이도 잠글 수 있지만 공구를 써서 더 잠가 필터 패킹(514)을 필터 판(112)에 완전히 밀착하여 기밀을 유지할 수가 있는 것이다. The lower end 132 'and the upper end 133' of the venturi support serve as guides for the upper cap 512 when the filter is attached. The washer 517 widens the surface pressure on the filter lower cap 513 and the handle nut 518, Can be locked without a tool, but the filter pack 514 can be kept in close contact with the filter plate 112 by keeping the filter pack 514 locked with a tool.

또한 필터(510) 교환 시기가 도래하여 필터(510)를 빼내야 할 때, 본 고안은한 개씩 빼내게 함으로써 작업이 용이하다. Also, when the filter 510 is to be replaced and the filter 510 needs to be removed, the present invention can be easily removed by removing the filter 510 one by one.

본 고안의 기타 미 설명 부분 즉 송풍기 및 필터(510)의 에어펄스 자동탈진장치, 제어반 등은 종래에 의해 제작되어 구성된다.In other words, the air pulse automatic drainage device and the control panel of the blower and the filter 510 are manufactured and configured conventionally.

110. 집진기 본체
111. 필터 하우징 외판 111'.외판 뒷면 112. 필터 판
113. 호퍼 113'. 호퍼 하단부 114. 상부 덮개 115. 공기 흡입구멍 116. 공기 배출구 117. 손잡이
118. 바퀴 119. 먼지통 수납구 120. 도어 씰 홈
121. 도어 씰 122. 호퍼 패킹 홈 123. 호퍼 패킹
131. 벤츄리 132. 벤츄리 받침대 133. 필터행거볼트 연결대 141. 도어 클램프(좌) 142. 도어 클램프(우) 143. 도어힌지 브라킷
144. 힌지 핀 홀 145. 힌지 핀 146. 먼지통 클램프걸쇠
147. 도어 힌지브라킷 핀 홀
210. 도어 부
211. 도어 몸체 212. 패킹 접촉면 213. 힌지
214. 도어클램프걸쇠(좌) 215. 도어클램프걸쇠(우) 216. 힌지 핀
217. 도어 개구부
310. 먼지 통 311. 통 312. 패킹 접촉면
313. 가이드 홈 314. 바퀴 315. 손잡이
316. 리프트 지렛대 316'. 먼지통 멈춤턱 317.클램프
318. 지렛대 핀 홀 319. 리프트 브라킷 핀 홀
320.먼지통 리프트 321. 힌지 브라킷 322. 핀 323. 가로지름대
410. 송풍기
411. 팬 케이싱 412. 모터 베이스 413. 전동모터
414. 팬케이싱고정볼트 415. 모터베이스고정볼트 416. 공기토출구
510. 카트리지필터 511. 주름여과면 512. 상부 캡
513. 하부캡 514. 팩킹 515. 필터행거볼트
516. 가이드 링 517. 와셔 517, 행거불트연결핀
518. 손잡이 너트 519. 연결 핀
610. 에어펄스식탈진장치 611. 에어탱크 612. 펄스밸브
613. 에어펄스노즐파이프 614. 분사구 615. 파이프지지플랜지
710. 제어반
B01. 흡입구 조립볼트 B02. 상부박스조립볼트 BO3. 상부커버조립볼트
B04. 에어탱크 설치볼트 B05. 클램프 고정볼트 B06. 도어힌지고정볼트
BO7. 바퀴 고정볼트 B08. 브라킷 고정볼트.
B09. 필터판 가압볼트110. The dust collector main body
111. Filter housing shell 111 '. Shell shell back 112. Filter plate
113. Hopper 113 '. The lower end of the hopper 114. The upper lid 115. The air intake hole 116. The air outlet 117. The handle
118. Wheel 119. Dustbin storage compartment 120. Door seal groove
121. Door seal 122. Hopper packing groove 123. Hopper packing
131. Venturi 132. Venturi base 133. Filter hanger bolt connection 141. Door clamp (left) 142. Door clamp (right) 143. Door hinge bracket
144. Hinge pin hole 145. Hinge pin 146. Dustbin clamp latch
147. Door Hinge Bracket Pin Hole
210. Door part
211. Door body 212. Packing contact surface 213. Hinge
214. Door Clamp Clasp (left) 215. Door Clamp Clasp (right) 216. Hinge Pin
217. Door opening
310. Dust receptacle 311. Bucket 312. Packing contact surface
313. Guide groove 314. Wheel 315. Handle
316. Lift lever 316 '. Dustbin stop chin 317. Clamp
318. Lever pin hole 319. Lift bracket pin hole
320. Dust bin lift 321. Hinge bracket 322. Pin 323. Horizontal diameter
410. Blower
411. Fan casing 412. Motor base 413. Electric motor
414. Fan casing fixing bolt 415. Motor base fixing bolt 416. Air outlet
510. Cartridge filter 511. Wrinkle filtering surface 512. Top cap
513. Lower cap 514. Packing 515. Filter hanger bolt
516. Guide ring 517. Washer 517, hanger bulb connecting pin
518. Knob nut 519. Connecting pin
610. Air pulse exhaustion device 611. Air tank 612. Pulse valve
613. Air pulse nozzle pipe 614. Injection hole 615. Pipe support flange
710. Control Panel
B01. Inlet assembly bolt B02. Upper box assembly bolt BO3. Upper cover assembly bolt
B04. Air tank mounting bolt B05. Clamp fixing bolt B06. Door hinge fixing bolt
BO7. Wheel fixing bolt B08. Bracket fixing bolt.
B09. Filter plate pressure bolt

Claims (6)

집진기 몸체(110)는 하단부의 1면을 파내어 홉되 모양의 먼지 통(310)이 수납되도록 하고, 외판(111) 안쪽 면에는 먼지를 모으는 호퍼(113)를 마련하여 그 끝단(113')이 먼지 통(310)의 가장자리(312)와 접촉하게 하되 리프트에 의해 탈부착 가능케 하며;
집진기 몸체(110) 필터 하우징 전면에 개구부(217)를 마련하고, 이를 개폐하는 도어(210)는 숨은 힌지(213)에 의해 지지하고 클램프(141,142)를 걸어 잠그면 패킹(121)에 밀착되어 기밀이 유지되며;
필터 판(112) 하면에 부착되는 여러 개의 카트리지 필터(510)는 굴절되는 행거 볼트(515)에 매달아 손잡이 너트(518)로 고정하게 하고, 너트(518)를 풀어 필터(510)를 앞으로 젖혀 끼거나 빼내게 하는 것을 특징으로 하는 집진기.The dust collector body 110 is provided with a hopper 113 for collecting dust on the inner surface of the outer shell 111 so as to receive the dust receptacle 310 having a shape of hopping and dug from one side of the lower end of the dust collector body 110, Is brought into contact with the edge (312) of the cylinder (310) and is removable by a lift;
The door 210 for opening and closing the door 210 is supported by the hidden hinge 213 and is tightly attached to the packing 121 when the clamps 141 and 142 are locked by the openings 217 on the front surface of the filter housing 110 of the dust collector body 110, Maintained;
A plurality of cartridge filters 510 attached to the undersurface of the filter plate 112 are hung from the refracting hanger bolts 515 and are fixed with the handle nuts 518 and the nuts 518 are loosened, Or to remove the dust. 제 1항에 있어서, 집진기 몸체(110) 하부 바닥면을 없애고 외판(111) 하부 일면을 파내어 먼지 통(310)의 수납 공간(119)을 마련한 다음, 몸체(110) 하단 내측 4면에 경사판을 붙여 먼지를 모으고 그 끝단(113') 전 둘레(121)에 패킹 홈(122)과 패킹(123)이 부착된 호퍼(113)를 갖는 것을 특징으로 하는 집진기The dust collector according to claim 1, wherein a bottom space of the dust collector body (110) is removed and a lower surface of the lower portion of the outer shell (111) And a hopper (113) having a packing groove (122) and a packing (123) attached to the front end (121) of the end (113 ' 제 1항에 있어서, 4각 홉되 모양의 통(311)을 만들고 위쪽 가장자리 전 둘레에 패킹 접촉면(312)이 형성되고, 양측 가장자리 하부에는 먼지통 리프트 지렛대 가이드 홈(313)이 형성되며, 바닥(311)에 4 개의 바퀴(314)가 있는 먼지 통(310)을 갖는 것을 특징으로 하는 집진기.The bucket according to claim 1, wherein a quadrilateral hopper (311) is formed, a packing contact surface (312) is formed on the front edge of the upper edge, a dust container lift lever guide groove (313) And a dust container (310) having four wheels (314) on the bottom of the dust container (310). 제 1항에 있어서, 먼지 통(310)을 올리거나 분리할 목적으로 일단에 핀 홀(318)이 있고 타단에 클램프(317)가 달린 한 쌍의 지렛대(316)를 만들고 가로 지름대(323)로 두 지렛대(316)를 구속하여 ㄷ자 모양의 리프트(320)를 완성한 후에 갖는 것을 특징으로 하는 집진기2. The dust collecting apparatus according to claim 1, wherein a pair of levers (316) having a pin hole (318) at one end and a clamp (317) at the other end are formed for the purpose of raising or separating the dust container (310) Shaped lift (320) by restricting the two levers (316) to the dust collector 제 1항에 있어서, 집진기 몸체(110)에 필터 하우징 개구부(217)를 내고 가장자리(120)에 패킹 접촉면(212)을 만든 다음, 개구부를 개폐하는 도어(210)는 그 안 쪽에 핀홀(144)이 있는 힌지(213)를 부착함으로써 닫았을 때 보이지 않고, 집진기 본체에 고정된 클램프(141,142)를 걸어 잠그면 패킹(121)에 밀착되어 기밀이 유지되는 도어(210)를 갖는 것을 특징으로 하는 집진기The door of claim 1, wherein the filter housing opening (217) is formed in the dust collector body (110), the packing contact surface (212) is formed in the edge (120), and the door (210) And a door (210) which is not visible when the hinge (213) with the hinge (213) is closed and is tightly held by the packing (121) when the clamps (141, 제 1항에 있어서, 필터 판(112)이 필터 하우징 내면에 용접되며, 그 하면에 굴절되는 행거 볼트(515)를 고정하여 카트리지 필터(510)를 끼워넣고 달아 손잡이 너트(518)로 고정하게 하고, 너트(518)를 풀어 필터(510)를 앞으로 젖혀 끼거나 빼내게 하는 굴절되는 행거 볼트(515)를 포함하는 것을 특징으로 하는 집진기
The method of claim 1, wherein the filter plate (112) is welded to the inner surface of the filter housing, and the hanger bolt (515) refracted on the lower surface is fixed to fit the cartridge filter (510) And a hanger bolt (515) refracted to unscrew the nut (518) and tilt the filter (510) forward or backward,
