KR20130101856A

KR20130101856A - Assembly vegetable garden on parking lot

Info

Publication number: KR20130101856A
Application number: KR1020120022917A
Authority: KR
Inventors: 조동길; 송봉근
Original assignee: 넥서스환경디자인연구원(주)
Priority date: 2012-03-06
Filing date: 2012-03-06
Publication date: 2013-09-16

Abstract

본 발명은 주차장 조립식 간이 텃밭에 관한 것으로, 좀 더 상세하게는 주차장 간이텃밭을 지지하기 위한 지지대, 상기 지지대 상부에 위치하며 그 상면을 텃밭으로 활용하기 위하여 소정의 크기로 형성된 상판, 지면으로부터 상기 상판으로 올라가기 위한 승강부를 포함하여 구성되되, 상기 지지대, 상기 상판 및 상기 승강부는 각각 결합과 분리가 가능하도록 형성된 것을 특징으로 하는 주차장 조립식 간이텃밭에 관한 것이다.
본 발명은 기존의 주차공간을 효율적으로 활용하기 위한 것으로, 그 분리와 이동, 교체를 용이하고, 그 상부 공간을 텃밭으로 사용함으로써 도시형 주택에 친환경적 요소가 가미된다는 장점이 있다. The present invention relates to a parking lot prefabricated simple kitchen garden, and more particularly, a support for supporting the parking lot kitchen garden, the upper plate formed in a predetermined size in order to utilize the upper surface as a garden garden, the upper plate from the ground It is configured to include a lifting unit for going up, the support, the top plate and the lifting unit relates to a parking lot prefabricated simple garden, characterized in that each formed to be coupled and separated.
The present invention is to effectively utilize the existing parking space, there is an advantage that the separation, movement, replacement is easy, and the environmentally friendly elements are added to the urban-type houses by using the upper space as a garden.

Description

Assembly vegetable garden on Parking Lot}

본 발명은 주차장 조립식 간이 텃밭에 관한 것으로, 좀 더 상세하게는 주차장 간이텃밭을 지지하기 위한 지지대, 상기 지지대 상부에 위치하며 그 상면을 텃밭으로 활용하기 위하여 소정의 크기로 형성된 상판, 지면으로부터 상기 상판으로 올라가기 위한 승강부를 포함하여 구성되되, 상기 지지대, 상기 상판 및 상기 승강부는 각각 결합과 분리가 가능하도록 형성된 것을 특징으로 하는 주차장 조립식 간이텃밭에 관한 것이다.
The present invention relates to a parking lot prefabricated simple kitchen garden, and more particularly, a support for supporting the parking lot kitchen garden, the upper plate formed in a predetermined size in order to utilize the upper surface as a garden garden, the upper plate from the ground It is configured to include a lifting unit for going up, the support, the top plate and the lifting unit relates to a parking lot prefabricated simple garden, characterized in that each formed to be coupled and separated.

일반적으로 주차시설은 주차공간에 주차선을 그어 차량의 주차가 가능하도록 형성된 평면주차시설과 수직적으로 차량의 주차가 가능하도록 형성된 입체주차시설로 나눌 수 있다.
In general, a parking facility may be divided into a flat parking facility formed by drawing a parking line in the parking space and allowing the parking of the vehicle and a three-dimensional parking facility configured to permit the parking of the vehicle vertically.

이중에서도, 종래에 구비된 평면주차시설은 국토면적이 협소한 우리나라에서 주차공간이 부족하여 다소 부적합한 시설로 취급되고, 매년 증가하는 차량을 수용하기 위하여 상기 평면주차시설을 개량하여 주차공간을 효율적으로 활용하기 위한 개발이 한창 진행중이다.
Among them, conventionally equipped flat parking facilities are treated as unsuitable facilities due to the lack of parking space in Korea, where the land area is narrow, and the parking space is efficiently improved by improving the flat parking facilities to accommodate the increasing number of vehicles every year. Development to utilize is in full swing.

한편, 주차공간을 효율적으로 활용하기 위하여 근래에 가장 많이 사용하고 있는 것이 입체주차시설인데, 이는 지면 뿐만 아니라 차량의 상부에 다른 차량을 추가로 주차시킴으로써, 평면주차시설에 비하여 차량의 수용성을 현저히 증가시킬 수 있다.
On the other hand, in order to use the parking space efficiently, the most common use of the three-dimensional parking facility is the parking of other vehicles on top of the vehicle as well as the ground, which significantly increases the acceptability of the vehicle compared to the flat parking facility. You can.

그러나, 상기와 같은 입체주차시설은 그 시공이 복잡하고, 그 비용이 많이 소요되며, 기존 주차공간에 대단위 공사가 요구되고, 이송하여 재활용할 수 없다는 문제점이 있다.
However, the three-dimensional parking facilities as described above has a problem that the construction is complicated, the cost is high, and large-scale construction is required for the existing parking space, transport and recycling can not be.

이에 본 발명은 시공이 간편한 주차장 조립식 간이텃밭을 발명하여,The present invention thus invented a simple parking lot prefabricated garden,

첫째, 실외에 구비된 주차장에 주차된 차량을 외부 직사광선 및 낙하물 등으로부터 보호하고,First, to protect the vehicle parked in the outdoor parking lot from external direct sunlight and falling objects,

둘째, 상단부를 간이텃밭으로 개량함으로써 아파트 등 도시형 주거공간에 친환경적 요소를 가미하며,Second, by improving the upper part with a simple garden, it adds eco-friendly elements to urban residential spaces such as apartments.

셋째, 소정의 크기로 규격화된 제품을 공급하여 제조비용을 낮추고, 교체 용이성을 증가시키고,Third, supply the standardized product to a predetermined size to lower the manufacturing cost, increase the ease of replacement,

넷째, 간이텃밭의 지지대를 활용하여, 주차장에 별도의 주차선을 그리지 않고도 주차공간을 구획할 수 있는 구조물을 제공하는 것을 그 과제로 한다.
Fourth, the task is to provide a structure that can partition the parking space by using the support of the simple garden, without drawing a separate parking line in the parking lot.

상기와 같은 과제를 해결하기 위한 본 발명은, 주차장 간이텃밭을 지지하기 위한 지지대, 상기 지지대 상부에 위치하며 그 상면을 텃밭으로 활용하기 위하여 소정의 크기로 형성된 상판, 지면으로부터 상기 상판으로 올라가기 위한 승강부;를 포함하여 구성되되, 상기 지지대, 상기 상판 및 상기 승강부는 각각 결합과 분리가 가능하도록 형성된 것을 특징으로 한다.
The present invention for solving the above problems, the support for supporting the parking lot kitchen garden, the upper plate formed in a predetermined size in order to utilize the upper surface of the support and the garden, for going up to the upper plate from the ground It is configured to include, including, the support, the top plate and the lifting portion is characterized in that formed to be coupled and separated, respectively.

또한, 상기 지지대는 소정의 개수의 지지 다리로 구성되되, 상기 지지대와 상기 상판이 한 세트로 조합된 단위체를 형성하여, 주차장의 크기에 따라 복수 개의 단위체를 연결하여 사용 가능한 것을 특징으로 한다.
In addition, the support is composed of a predetermined number of support legs, the support and the top plate to form a unit combined in a set, it characterized in that it can be used by connecting a plurality of units in accordance with the size of the parking lot.

한편, 상기 단위체는 차량 한 대가 주차되기 위한 소정의 크기로, 상기 지지대에 의하여 주차공간이 구획되는 것을 특징으로 한다.
On the other hand, the unit is a predetermined size for parking one vehicle, characterized in that the parking space is partitioned by the support.

또한, 상기 주차장 조립식 간이텃밭의 외곽선을 따라, 상기 상판의 상면보다 30 cm 내지 150 cm 더 높이 올라오는 보호대를 더 포함하여 구성되는 것을 특징으로 한다.
In addition, along the outline of the parking lot prefabricated simple garden, characterized in that it further comprises a guard that rises 30 cm to 150 cm higher than the upper surface of the top plate.

본 발명에 의하면, According to the present invention,

첫째, 실외에 구비된 주차장에 주차된 차량을 외부 직사광선 및 낙하물 등으로부터 보호할 수 있고,First, the vehicle parked in the outdoor parking lot can be protected from external direct sunlight and falling objects,

둘째, 상단부를 간이텃밭으로 개량함으로써 아파트 등 도시형 주거공간에 친환경적 요소를 가미할 수 있으며,Second, by improving the upper part with a simple garden, you can add eco-friendly elements to urban residential spaces such as apartments.

셋째, 소정의 크기로 규격화된 제품을 공급하여 제조비용을 낮추고, 교체 용이성을 증가시킬 수 있고,Third, by supplying a standardized product to a predetermined size can lower the manufacturing cost, increase the ease of replacement,

넷째, 간이텃밭의 지지대를 활용하여, 주차장에 별도의 주차선을 그리지 않고도 주차공간을 구획할 수 있는 구조물을 제공할 수 있다.
Fourth, by using the support of the simple garden, it is possible to provide a structure that can partition the parking space without drawing a separate parking line in the parking lot.

도1은 본 발명의 일 실시예를 보여주는 사용상태도.
도2는 본 발명의 일 실시예의 분해된 상태를 보여주는 분해 사시도.
도3은 본 발명의 일 실시예를 보여주는 사시도.
도4는 본 발명의 또 다른 일 실시예의 분해된 상태를 보여주는 분해 사시도.
도5는 본 발명의 또 다른 일 실시예를 보여주는 사시도.

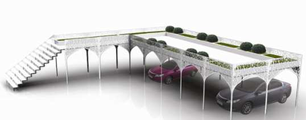

도6은 본 발명의 활용예를 이미지화하여 표현한 사용상태도.
도7은 본 발명의 또 다른 활용예를 이미지화하여 표현한 사용상태도.1 is a state diagram showing an embodiment of the present invention.
Figure 2 is an exploded perspective view showing an exploded state of an embodiment of the present invention.
Figure 3 is a perspective view showing one embodiment of the present invention.
Figure 4 is an exploded perspective view showing an exploded state of another embodiment of the present invention.
Figure 5 is a perspective view showing another embodiment of the present invention.
6 is a state diagram used to represent the image of the application of the present invention.
Figure 7 is a state diagram using an image representing another example of the use of the present invention.

이하에서는 첨부된 도면을 참조로 하여, 본 발명의 일 실시 예에 따른 주차장용 간이의자를 상세히 설명한다. 우선, 도면들 중, 동일한 구성요소 또는 부품들은 가능한 한 동일한 참조부호로 나타내고 있음에 유의하여야 한다.
Hereinafter, with reference to the accompanying drawings, it will be described in detail a simple chair for a parking lot according to an embodiment of the present invention. First, it should be noted that, in the drawings, the same components or parts are denoted by the same reference numerals whenever possible.

본 발명은 도1 내지 도5에 도시된 바와 같이 크게, 지지대(100), 상판(200), 승강부(300), 보호대(400)로 구성된다.
The present invention is largely composed of the support 100, the upper plate 200, the lifting unit 300, the guard 400 as shown in Figures 1 to 5.

상기 지지대(100)는 주차장 간이텃밭을 지지하기 위한 것으로, 상기 상판(200)의 하부에 위치한다. 상기 지지대(100)는 소정의 개수의 지지다리로 구성되되, 자동차 한 대가 주차 가능한 공간에 4 내지 8개의 지지다리로 구성되는 것이 바람직하다. 이는 상기 지지다리가 상기 상판(200)을 지지하는 역할 외에도 바닥에 별도의 주차선 없이 주차공간을 구획하여 자동차가 적절한 간격을 유지하며 주차될 수 있도록 하기 위함이다. 한편 상기 지지대(100)의 높이는 약 2 내지 4.5 m 정도가 바람직한데, 이는 상기 높이에 의해 승용차부터 트럭까지 다양한 자동차의 주차가 가능하기 때문이다. 한편, 상기 지지대(100)는 목재, 철재, 금속 등 다양한 재료의 활용이 가능하나, 강도 면에서 철재가 특히 바람직하고 우천시 부식의 염려를 방지하고자 부식 방지제를 코팅하여 사용하는 것이 더욱 바람직하다. 한편, 상기 지지대(100)의 외부에는 탄성 소재를 덧입혀 사용하는 것이 더욱 바람직한데, 이는 자동차가 주차시 상기 지지대(100)에 부딪힐 때, 자동차와 상기 지지대(100) 모두 충격이 완화되기 때문이다.
The support 100 is for supporting a parking lot kitchen garden, and is located below the upper plate 200. The support 100 is composed of a predetermined number of support legs, it is preferable that the vehicle is composed of 4 to 8 support legs in the parking space. This is for the support leg to partition the parking space without a separate parking line on the floor in addition to supporting the top plate 200 so that the car can be parked while maintaining an appropriate interval. On the other hand, the height of the support 100 is preferably about 2 to 4.5 m, because it is possible to park a variety of cars from passenger cars to trucks by the height. On the other hand, the support 100 can be used for a variety of materials, such as wood, steel, metal, steel is particularly preferred in terms of strength, it is more preferable to use a corrosion inhibitor in order to prevent the risk of corrosion in the rain. On the other hand, the outside of the support 100 is more preferably used to cover the elastic material, because when the car bumps the support 100 during parking, both the car and the support 100 is shocked to alleviate. to be.

상기 상판(200)은 상기 지지대(100)의 상부에 위치하며, 그 상면을 텃밭으로 사용하기 위하여 소정의 크기로 형성되는 것이 바람직하다. 상기 상판(200)은 목재, 철재, 금속 등 다양한 재료로 제조 가능하나, 그 상면을 텃밭으로 이용하기 위하여 텃밭 자체와 텃밭을 가꾸는 사람들의 하중을 지지하기 위하여 철재를 사용하는 것이 특히 바람직하다. 한편, 철재의 경우 우천시 부식의 염려가 있는바, 철재 표면에 부식 방지제를 코팅하여 사용하는 것이 더욱 바람직하다.
The upper plate 200 is located on the upper portion of the support 100, it is preferable that the upper surface is formed in a predetermined size to use as a garden. The top plate 200 may be made of various materials such as wood, steel, and metal, but in order to use the upper surface as a garden, it is particularly preferable to use steel to support the load of the gardeners themselves and the gardeners. On the other hand, in the case of iron, there is a risk of corrosion in the rain, it is more preferable to use a corrosion inhibitor coated on the iron surface.

한편, 상기 상판(200)은 상기 지지대(100)와 한 세트로 조합된 단위체를 형성할 수 있다. 상기 단위체는 주차장의 크기 및 형태에 따라 복수 개를 연결하여 사용하기 위한 것으로, 상기 단위체를 복수 개 연결하여 사용한다면 주차공간의 형태마다 주차장 조립식 간이텃밭을 별도로 제작하는 번거로움이 감소된다. 또한, 상기 단위체를 복수 개 연결하여 사용한다면, 주차장 조립식 간이 텃밭의 일부가 파손시 교체가 용이하다는 장점도 있다. 그리고, 주차장에서는 빈번히 접촉사고가 일어나는바, 주차장의 일부분이 훼손된 경우 주차장 조립식 간이텃밭 전체를 교체하는 것은 그 비용적인 측면에서 비효율적이라 할 것인데, 훼손된 부분만 분해하고 새로운 단위체로 교체한다면 그 교체비용을 상당 부분 절감할 수 있다는 장점도 있다. 상기 단위체에서 상기 상판(200)의 크기는 차 한 대가 주차할 수 있는 공간에 적합하도록 가로 1 내지 2.5 m, 세로 2 내지 4 m로 제조하는 것이 바람직하다.
On the other hand, the top plate 200 may form a unit body combined with the support 100 in a set. The unit is to be used by connecting a plurality of units according to the size and shape of the parking lot, when using a plurality of the unit is connected to reduce the hassle of separately manufacturing a parking lot prefabricated kitchen garden for each type of parking space. In addition, if a plurality of the unit is used to connect, there is an advantage that a part of the parking lot prefabricated simple kitchen garden is easy to replace when broken. In addition, frequent contact accidents occur in the parking lot. If a part of the parking lot is damaged, replacing the entire parking lot prefabricated kitchen garden is inefficient in terms of cost. If only the damaged part is disassembled and replaced with a new unit, the replacement cost is replaced. There is also a significant savings. In the unit, the size of the upper plate 200 is preferably manufactured to be 1 to 2.5 m in width and 2 to 4 m in length so as to fit in a space where one car can park.

상기 승강부(300)는 지면으로부터 상기 상판(200)으로 올라가기 위한 구성요소이다. 상기 승강부(300)로는 계단을 이용할 수 있으나, 경사로 등 지면으로부터 상기 상판(200)으로 연결되어 올라갈 수 있는 다양한 형태로 변형하여 사용할 수도 있을 것이다.
The lifting unit 300 is a component for ascending to the upper plate 200 from the ground. The elevator 300 may be used as a staircase, but may be used in various forms that can be connected to the upper plate 200 from the ground such as a ramp.

상기 보호대(400)는 상기 주차장 조립식 간이텃밭의 외곽선을 따라, 상기 상판(200)의 상면보다 30 cm 내지 150 cm 더 높이 올라오도록 설치된다. 상기 보호대(400)는 상기 상판(200)으로부터 사람들이 추락하는 사고를 방지하기 위한 것으로 상기 승강부(300)와 상기 상판(200)이 맞닿는 부분을 제외한 상기 상판(200)의 나머지 외곽선을 둘러싸는 형태로 형성된다. 상기 보호대(400)는 추락으로부터 사람들을 보호하는 역할 외에도 다양한 장식적 요소를 구비하여, 상기 주차장 조립식 간이텃밭의 미감적 요소를 부각시키도록 활용될 수도 있을 것이다.
The guard 400 is installed to rise 30 cm to 150 cm higher than the upper surface of the upper plate 200 along the outline of the parking lot prefabricated simple garden. The guard 400 is to prevent accidents that people fall from the upper plate 200 and surrounds the remaining outline of the upper plate 200 except for a portion where the lifting unit 300 and the upper plate 200 abut. It is formed in the form. The guard 400 may be utilized to highlight the aesthetic elements of the assembled parking lot prefabricated garden with a variety of decorative elements in addition to protecting people from falling.

한편, 본 발명에서 상기 상판(200)의 상면에는 우천시 또는 장마시 과도한 물이 상기 상판(200)에 고이거나, 지면에 무작위로 낙하하는 것을 방지하기 위하여 상기 상판(200)의 상면에 배수로가 형성되는 것이 바람직하다. 또한 상기 배수로는 상기 지지대(100) 또는 상기 보호대(400)의 다리를 관통하여 형성된 관을 통하여 지면으로 자연스럽게 배수될 수 있도록 형성되는 것이 바람직하다. 상기와 같은 구성으로 폭우 등의 상황에도 물이 원할하게 배수되어, 상기 상판(200)으로부터 지면으로 특정한 방향성 없이 물이 무작위로 낙하됨으로써 주차에 방해가 되거나 통행에 불편을 초래하는 현상을 방지할 수 있을 것이다. 또한, 상기 상판(200)과 상기 보호대(400)의 미세한 공간에는 방수 가능하도록 고무 패킹을 하거나 방수제를 도포함으로써 좀 더 원할하게 상기 배수로를 통해 물이 배수되도록 할 수 있을 것이다.
On the other hand, in the present invention, the upper surface of the upper plate 200 in the rainy or rainy season when excessive water is accumulated in the upper plate 200, or to prevent the random fall on the ground to form a drainage path on the upper surface of the upper plate 200 It is preferable to be. In addition, the drainage is preferably formed to be naturally drained to the ground through the pipe formed through the leg of the support 100 or the guard 400. With the above configuration, the water is smoothly drained even in a heavy rain or the like, and water can be randomly dropped from the top plate 200 to the ground without any specific direction, thereby preventing the phenomenon of obstructing parking or causing inconvenience to traffic. There will be. In addition, the fine space of the upper plate 200 and the guard 400 may be rubberized or coated with a waterproofing agent so that water can be more smoothly drained through the drainage.

이상에서는 도면과 명세서에서 최적 실시 예들이 개시되었다. 여기서 특정한 용어들이 사용되었으나, 이는 단지 본 발명을 설명하기 위한 목적에서 사용된 것이지 의미 한정이나 특허청구범위에 기재된 본 발명의 범위를 제한하기 위하여 사용된 것은 아니다. 그러므로 본 기술분야의 통상의 지식을 가진 자라면 이로부터 다양한 변형 및 균등한 타 실시 예가 가능하다는 점을 이해할 것이다. 따라서 본 발명의 진정한 기술적 보호범위는 첨부된 특허청구범위의 기술적 사상에 의해 정해져야 할 것이다.
In the foregoing, optimal embodiments have been disclosed in the drawings and specification. Although specific terms have been employed herein, they are used for purposes of illustration only and are not intended to limit the scope of the invention as defined in the claims or the claims. Therefore, those skilled in the art will appreciate that various modifications and equivalent embodiments are possible without departing from the scope of the present invention. Accordingly, the true scope of the present invention should be determined by the technical idea of the appended claims.

100 지지대
200 상판
300 승강부
400 보호대100 support
200 tops
300 lifts
400 guard

Claims

Support for supporting parking lot kitchen garden;
A top plate positioned above the support and formed to a predetermined size to utilize the upper surface as a garden;
It is configured to include, including; a lifting unit for going up from the ground to the top plate
The support, the top plate and the lifting unit, the parking lot prefabricated simple garden, characterized in that formed to be coupled and separated respectively.

The method of claim 1,
The support is composed of a predetermined number of support legs, the support and the top plate to form a combined unit in a set, the parking lot prefabricated simple garden, characterized in that can be used by connecting a plurality of units according to the size of the parking lot .

The method of claim 2,
The unit is a predetermined size for parking a vehicle, the parking lot prefabricated simple garden, characterized in that the parking space is partitioned by the support.

The method of claim 2,
Along the outline of the parking lot prefabricated simple garden, the parking lot prefabricated simple garden characterized in that it further comprises a guard that rises 30 cm to 150 cm higher than the upper surface of the top plate.
