KR20130002415U

KR20130002415U - Smart Urinal

Info

Publication number: KR20130002415U
Application number: KR2020110009126U
Authority: KR
Inventors: 장태환; 조성현; 이현정; 강대성
Original assignee: 장태환; 이현정; 조성현; 강대성
Priority date: 2011-10-13
Filing date: 2011-10-13
Publication date: 2013-04-23

Abstract

본 발명은 남성용 소변기에 관한 것으로서, 평소 이용자가 사용할 시 소변이 외부에 떨어질 경우가 많은 점과 소변기 상부에 적외선 센서가 장착되어 앞을 지나가기만 해도 센서가 작동되어 물 낭비가 심한 점을 보완하기 위해, 전면이 개방되고 일반 소변기와는 달리 하부에 소변 배출구의 돌출 정도가 크게 마련된 본체와, 본체로 인체가 접근되는 지를 감지하는 적외선 센서를 장착한 칸막이를 이용한 물 절약과 청결에 효과적인 클린 소변기 시스템이다.
이러한 남성용 소변기에 의하면, 소변이 외부에 떨어지는 것을 본체의 디자인을 변형시킴으로써 최대한 청결함과 쾌적함을 나타낼 수 있고 적외선 센서를 칸막이에 장착함으로써 물 낭비를 막을 수 있다.The present invention relates to a urinal for men, the urine often fall to the outside when used by the user and the infrared sensor is mounted on the upper part of the urinal just to pass the sensor to operate to compensate for the severe waste of water. The clean urinal system is effective for water conservation and cleanliness by using the main body with the front open and the main body having a large degree of protrusion of the urine outlet in the lower part unlike the general urinal, and a partition equipped with an infrared sensor that detects the human body approaching the main body. to be.
According to such a male urinal, urine falling outside can be changed to the design of the main body to exhibit maximum cleanliness and comfort, and by installing an infrared sensor in the partition, water waste can be prevented.

Description

Smart Urinal {Smart Urinal}

본 고안은 소변기에 관한 것으로서, 상세하게는 소변시간의 경과에 따라 요도에서 분사되는 소변의 압력이 감소함으로 인해 유출되는 소변의 일부가 소변받이(111)외부에 떨어지게 되므로 악취와 청소의 어려움이 발생하는데 소변받이(111)의 길이를 늘려 이러한 현상을 해결한 소변기에 관한 것이다.The present invention relates to a urinal, and in detail, a portion of the urine flowing out due to a decrease in the urine injected from the urethra with the passage of the urine falls out of the urine receiver 111, so that odor and difficulty of cleaning occur. To increase the length of the urine receiving 111 relates to a urinal to solve this phenomenon.

소변기 앞을 지나가는 행동으로 작동하는 인한 적외선 센서의 작동으로 낭비되는 세척수의 낭비를 막고자 센서를 칸막이(142)에 설치하여 불필요한 작동을 최소화하는 화장실 칸막이에 관한 것이다. It relates to a toilet partition that minimizes unnecessary operation by installing the sensor in the partition 142 to prevent waste of the washing water wasted due to the operation of the infrared sensor due to the action passing in front of the urinal.

최근 사용되고 있는 소변기는 적외선 센서를 장착하여 소변을 본 후 자동으로 소변기를 세척하도록 구현되어있다. 하지만, 소변기 앞을 지나갈 때마다 자동센서가 작동하여 불필요한 물을 사용하는 경우가 있다.Recently used urinals are equipped with an infrared sensor is implemented to automatically clean the urinal after urine. However, every time you pass the urinal, the automatic sensor operates to use unnecessary water.

또한, 기존 소변기의 아랫부분이 적절치 못하기 때문에, 신체로부터 소변이 배출되는 위치의 소변 배출구 소변이 배출되는 방향을 적절하게 조절하지 않으면 낙하 되는 소변이 소변기 외부로 까지 튀어 주변을 오염시키게 되고 오염된 주변영역으로부터 발생하는 소변 냄새로 인하여 불쾌감을 유발시켜 청결한 상태를 유지하기 어렵다. In addition, since the lower part of the urinal is not appropriate, the urine outlet at the position where urine is discharged from the body is not properly controlled, and the urine that falls falls to the outside of the urinal and contaminates the surroundings. The smell of urine from the surrounding area causes discomfort, making it difficult to maintain a clean state.

본 발명은 상기와 같은 문제점을 개선하기 위하여 감안하여 안출한 것으로서, 남성이 소변기를 사용할 때 물 낭비를 최소화할 수 있으며 소변기의 디자인을 변형시켜 쾌적하고 청결한 상태를 유지할 수 있다는 점에 그 목적이 있다. The present invention has been made in view of improving the above problems, the purpose of which is to minimize the waste of water when men use urinals and to modify the design of the urinals can be maintained in a comfortable and clean state .

본 발명은 상기 언급된 과제를 해결하기 위해 전면에 개방되고 하부에 소변 배출구의 돌출 정도가 크게 마련된 본체와, 상기 본체로 인체가 접근 되는 지를 감지하는 적외선 센서를 장착한 칸막이를 갖는 남성용 소변기를 가진다.
The present invention has a male urinal having a main body open to the front and a lower portion of the urine outlet protruding to solve the above-mentioned problems, and a partition equipped with an infrared sensor for detecting whether the human body approaches the main body. .

본 발명은 기존 구비되어 있는 화장실의 가림 막에 적외선 센서를 이용함으로써, 일반적으로 사용하고 있는 소변기의 센서는 사람들이 앞을 지나갈 때마다 센서가 작동하여 필요치 않은 물이 나오는 경우와는 달리 사람이 가림 막 사이에 들어갈 때와 나갈 때 센서가 작동하기 때문에 물 절약을 할 수 있다. In the present invention, by using an infrared sensor to the screen of the existing toilet, the sensor of the urinal which is generally used is blocked by people, unlike the case where the water is not necessary to operate the sensor every time people pass by The water can be saved because the sensor is activated when entering and leaving the membrane.

또한, 소변기의 모양을 하부를 길게 변형시킴으로써 소변기 주위로 소변이 튀지 않게 하여 청결하고 쾌적한 상태를 유지할 수 있는 효과가 있다.In addition, by deforming the shape of the urinal long the lower urine does not splash around the urinal has the effect of maintaining a clean and comfortable state.

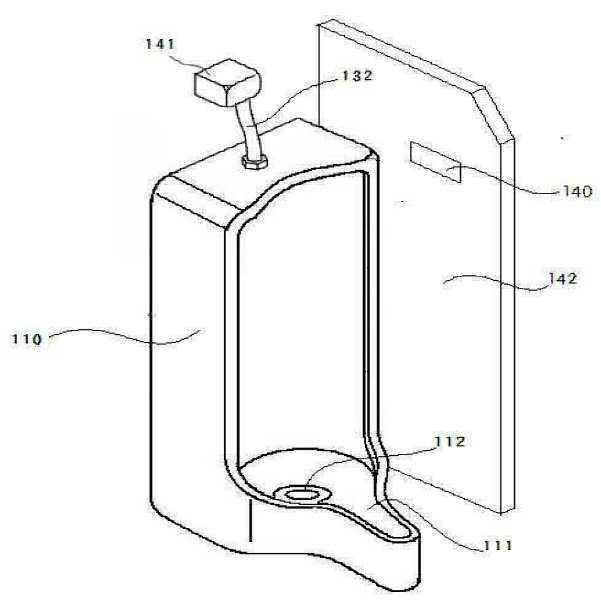

도 1은 소변기와 칸막이의 사시 도이며, 도 2는 소변기와 칸막이의 단면도이다.1 is a perspective view of the urinal and the partition, Figure 2 is a cross-sectional view of the urinal and the partition.

도 1 내지도 2에 도시한 바와 같은 남성용 소변기는 용무 자의 부주의로 인해 소변 배출시 소변기의 내구공간으로 정확히 방뇨 되지 못하고 소변이 소변기의 주변바닥에 떨어져 주변을 더럽히고 냄새를 발생시키는데, 이는 다음 사용자에게 불쾌감을 주어 더욱더 소변기와 멀리 떨어진 곳에서 용무를 해결하도록 하여 더욱더 많은 소변이 소변기 외부의 화장실 바닥에 떨어지는 것을 방지하면서 하부에 움푹 들어간 형태의 소변받이(111)와 그 중앙부의 배수구(112)가 형성되며 소변받이(111)를 기존의 경우보다 길게 만들어 용무 시 소변기 밖의 화장실 바닥에 소변이 유출되는 것을 막을 수 있다.As shown in FIGS. 1 and 2, the urinal for men cannot be urinated correctly due to the carelessness of the urine when the urine is discharged into the durable space of the urinal. Discomfort to the urinals farther away from the urinal to solve more and more urine falling on the floor of the toilet outside the urinal while the recessed urine collection 111 and the central portion of the drain 112 It is formed to make the urine receiver 111 longer than the existing case can prevent the urine outflow on the toilet floor outside the urinal during business.

접근 감지센서(140)를 소변기의 칸막이(142) 측면에 설치하여 화장실 통행시에 발생하는 접근 감지센서(140)의 불필요한 작동을 막을 수 있다.The proximity sensor 140 may be installed on the partition 142 side of the urinal to prevent unnecessary operation of the proximity sensor 140 generated when the toilet passes.

접근 감지센서(140)는 본체(110)로 인체가 접근되는지의 여부를 검출할 수 있는 공지된 것을 적용하면 되고, 일 예로서, 열 체의 열을 감지하는 초 전형 적외선 센서가 적용될 수 있다.Approach sensor 140 may be a well-known thing that can detect whether the human body approaches the main body 110, for example, a pyroelectric infrared sensor for detecting the heat of the body may be applied.

급수밸브(133)는 원수공급 관(131)으로부터 본체(110) 내로 이어지는 세척수 배출관(132) 사이의 컨트롤 하우징(141) 내에 설치되어 제어부의 제어에 의해 관로를 개폐하는 전자밸브가 적용된다.The water supply valve 133 is installed in the control housing 141 between the washing water discharge pipe 132 leading from the raw water supply pipe 131 into the main body 110 and under the control of the controller. The solenoid valve for opening and closing the pipeline is applied.

세척수의 분사는 제어부에 의한 관로 개폐시 기존의 소변받이(111)에 비해 하부 길이가 길어서 제대로 세척되지 않는 현상을 해결하기 위해 세척수 하부 분사 구(121)를 두어 세척수 상부 분사 구(120)와 세척수 하부 분사고(121) 양쪽의 세척수 분사로 소변받이(111)의 세척활동을 원활히 한다.In order to solve the phenomenon that the spray water of the washing water is not properly washed because the lower length is longer than the conventional urine receiver 111 when opening and closing the pipeline by the control unit, the washing water upper injection hole 121 and the washing water are provided by placing the lower washing hole 121. The washing activity of the urine receiver 111 is smoothly performed by spraying the washing water on both sides of the lower spray chamber 121.

110: 본체
111: 소변받이
112: 배수구
120: 세척수 상부 분사구
121: 세척수 하부 분사고
131: 원수공급관
132: 세척수 배출관
133: 급수밸브
140: 적외선 접근 감지 센서
141: 컨트롤 하우징
142: 칸막이110:
111: urine collection
112: drain
120: washing water upper nozzle
121: lower flushing basin
131: raw water supply pipe
132: wash water discharge pipe
133: water supply valve
140: infrared approach detection sensor
141: control housing
142: partition

Claims

It has a main body which is opened in the front and the urine receiving body has a large degree of protrusion of the urine outlet, and a partition equipped with an infrared sensor for detecting whether the human body approaches the main body, and into the main body by using the output signal of the proximity detecting sensor. In the urinal for men having a control unit for controlling the water supply valve for supplying and blocking the wash water,

The control unit male urinal, characterized in that the upper and lower washing injection port is operated from the access sensor installed on the side of the urinal partition

The male urinal of claim 1, wherein the control unit of the urinal comprises a partition equipped with an infrared sensor for detecting whether the human body approaches the main body.
