Abstract

본 발명은 결로 방지용 문틀에 관한 것으로, 금속재질로 제작되는 문틀을 통하여 외부온도가 실내로 전도되는 것을 차단시킴으로써 실내온도와 실외온도 차에 의한 결로가 발생하는 것을 방지하도록 하는 것이다.
본 발명은 벽체에 고정되어 방화문을 체결하는 문틀에 관한 것으로, 문틀을 외기와 접하는 외측문틀과 내기와 접하는 내측문틀로 분리하여 제작하고, 상기 외측문틀과 내측문틀은 일정간격을 두고 결합하되 단열재를 사이에 두고 고정판으로 고정시켜 구조적으로 안정되게 하며, 상기 외측문틀과 내측문틀 사이의 공간부에는 가스켓을 끼워 방화문에 밀착되게 하고, 상기 외측문틀과 내측문틀은 단열재를 사이에 두고 고정앵커로 연결함으로써 이루어진다.The present invention relates to a door frame for preventing dew condensation, thereby preventing condensation due to a difference between an indoor temperature and an outdoor temperature by blocking an outside temperature from being conducted to the room through a door frame made of a metal material.
The present invention relates to a door frame that is fixed to the wall to fasten the fire door, and produced by separating the door frame into the outer door frame and the inner door frame in contact with the inside, the outer door frame and the inner door frame is coupled to a certain interval, but the insulation It is fixed with a fixed plate in between to make it structurally stable, the gasket is fitted in the space between the outer door frame and the inner door frame to be in close contact with the fire door, the outer door frame and the inner door frame is connected by a fixed anchor with an insulating material between Is done.

Description

결로 방지용 문틀{Preventing dew condensation for door frame}Condensation Prevention Door Frame {Preventing dew condensation for door frame}

본 발명은 결로 방지용 문틀에 관한 것으로, 금속재질로 제작되는 문틀을 통하여 외부온도가 실내로 전도되는 것을 차단시킴으로써 실내온도와 실외온도 차에 의한 결로가 발생하는 것을 방지하도록 하는 것이다.The present invention relates to a door frame for preventing dew condensation, thereby preventing condensation due to a difference between an indoor temperature and an outdoor temperature by blocking an outside temperature from being conducted to the room through a door frame made of a metal material.

일반적으로 방화문은 아파트나 연립 단독주택 등의 출입문으로 사용되고, 벽체에 고정된 문틀을 이용하여 개폐 가능하게 설치되고 있으나, 방화문과 문틀은 한 쪽이 외기(外氣)와 접하고, 반대쪽은 내기(內氣)와 접하는 관계로 겨울철과 같이 내외부 온도차가 클 경우는 방화문의 내측이나 문틀의 내측에 결로가 발생하게 되고, 이러한 결로현상에 의해 발생된 물방울은 페인트로 도색한 벽면이나 벽지 등의 오염과 함께 곰팡이가 발생하게 되는 문제가 있게 된다.In general, fire doors are used as doors for apartments or single-family houses, and are installed to be opened and closed by using door frames fixed to walls. However, fire doors and door frames are exposed to outside air, and opposite sides are bet (內). 관계) If the temperature difference between inside and outside is large, such as in winter, condensation will occur on the inside of the fire door or inside of the door frame, and the water droplets generated by the condensation will be contaminated with the paint or the wall or wallpaper. There is a problem that mold will occur.

상기와 같은 결로현상을 방지하기 위한 방화문은 다양한 형태가 제공되어 결로 현상이 거의 발생하지 않으나, 문틀에서 발생되는 결로 현상은 효과적으로 차단하지 못하고 있는 것으로, 기존의 결로 현상을 방지하기 위한 기술은 국내 등록실용 20-0283671호에 제시된 바와 같이 문틀을 외측 문틀과 내측 문틀로 분리한 후 온도 차단용 체결부재를 삽입하여 외측과 내측 문틀을 결합시킴으로써 결로현상을 방지하고 있으나, 외측 문틀과 내측 문틀의 분리로 인하여 구조적으로 안정되지 못한 문제가 있고, 또한 국내 등록실용 20-0283672호에 제시된 바와 같이 문틀의 내측부를 보온재로 감싼 후 이를 보강 프레임으로 노출되지 않도록 함으로써 결로현상을 방지하고 있으나, 열전도가 완전히 차단되지 못하여 결로현상이 방지되었다고 할 수 없는 것이었다.Fireproof doors for preventing condensation as described above are provided in various forms and hardly condensation occurs, but condensation occurring in the door frame is not effectively blocked, and existing techniques for preventing condensation are registered in Korea. As shown in Korean Utility Model No. 20-0283671, the door frame is separated into the outer door frame and the inner door frame, and then the condensation phenomenon is prevented by inserting the temperature blocking fastening member to combine the outer and inner door frames. Due to the structurally unstable problem, and also to prevent the condensation phenomenon by wrapping the inner part of the door frame with a heat insulating material as shown in the domestic registration room 20-0283672 and not exposed it to the reinforcement frame, but the heat conduction is not completely blocked It could not be said that condensation was prevented.

본 발명은 방화문용 문틀을 통하여 실외의 온도가 실내로 전달되는 것을 차단함으로써 겨울철에 방화문과 문틀의 실내측에서 결로현상이 발생하는 것을 방지하도록 하는 것으로, 문틀을 외기와 접하는 외측 문틀과 내기와 접하는 내측 문틀로 분리하되 단열재인 공기를 이용하여 연전달이 방지되도록 하는 한편 외측 문틀과 내측 문틀이 구조적으로 안정되게 고정시킬 수 있도록 하는 것이다.The present invention is to prevent the dew condensation on the interior side of the fire doors and door frames during the winter season by blocking the transmission of outdoor temperature to the room through the door frame for fire doors, the door frame is in contact with the outside door frame and the inside It is to be separated into the inner door frame to prevent the transmission of the transmission by using the air that is a heat insulating material, while the outer door frame and the inner door frame is to be structurally stable.

본 발명은 벽체에 고정되어 방화문을 체결하는 문틀에 관한 것으로, 문틀을 외기와 접하는 외측문틀과 내기와 접하는 내측문틀로 분리하여 제작하고, 상기 외측문틀과 내측문틀은 일정간격을 두고 결합하되 단열재를 사이에 두고 고정판으로 고정시켜 구조적으로 안정되게 하며, 상기 외측문틀과 내측문틀 사이의 공간부에는 가스켓을 끼워 방화문에 밀착되게 하고, 상기 외측문틀과 내측문틀은 단열재를 사이에 두고 고정앵커로 연결함으로써 이루어지는 것으로, 문틀을 통하여 전달되는 열은 문틀을 외측문틀과 내측문틀로 분리함으로써 차단되게 하고, 외측문틀과 내측문틀의 분리로 인하여 발생되는 구조적인 결함은 고정판을 이용하여 보완해주도록 하는 것이다.The present invention relates to a door frame that is fixed to the wall to fasten the fire door, and produced by separating the door frame into the outer door frame and the inner door frame in contact with the inside, the outer door frame and the inner door frame is coupled to a certain interval, but the insulation It is fixed with a fixed plate in between to make it structurally stable, the gasket is fitted in the space between the outer door frame and the inner door frame to be in close contact with the fire door, the outer door frame and the inner door frame is connected by a fixed anchor with an insulating material between In this case, the heat transmitted through the door frame is blocked by separating the door frame into the outer door frame and the inner door frame, and structural defects caused by the separation of the outer door frame and the inner door frame are to be compensated by using a fixing plate.

본 발명은 동절기 또는 실내 냉방이 양호한 하절기에 외부와 실내의 온도차가 클 경우 문틀의 실내측에서 발생되는 결로현상을 방지하는 것으로, 외측문틀과 내측문틀을 구조적으로 안정되게 분리시킴으로써 결로현상을 방지하는 것이다.The present invention is to prevent condensation occurring on the interior side of the door frame when the temperature difference between the outside and the room is large in winter or indoor cooling is good, to prevent the condensation phenomenon by structurally stably separating the outer door frame and the inner door frame. will be.

도 1은 방화문 설치 상태 정면도
도 2는 본 발명 문틀의 조립 단면도
도 3은 본 발명 문틀의 분해 단면도
도 4는 본 발명 문틀의 사용상태 단면도
도 5는 본 발명 문틀을 구성하는 내측문틀과 외측문틀의 사시도
도 6은 본 발명 문틀의 사시도
도 7은 본 발명 문틀의 분해 사시도1 is a front view of the fire door installation state
Figure 2 is an assembled cross-sectional view of the door frame of the present invention
Figure 3 is an exploded cross-sectional view of the door frame of the present invention
Figure 4 is a cross-sectional view of the use state of the door frame of the present invention
Figure 5 is a perspective view of the inner door frame and outer door frame constituting the door frame of the present invention
6 is a perspective view of the door frame of the present invention
Figure 7 is an exploded perspective view of the door frame of the present invention

본 발명은 방화문을 체결하기 위하여 출입구에 설치되는 문틀에 관한 것으로, 문틀을 외기와 접하는 외측문틀, 내기와 접하는 내측문틀로 구분하여 제작한 후 상기 외측문틀과 내측문틀의 사이에 공간이 형성되도록 고정시키되 단일 문틀로 이루어지는 것과 같이 구조적으로 안정되게 고정되게 함으로써 이루어지게 된다.The present invention relates to a door frame installed in the doorway for fastening the fire door, and produced by separating the door frame into an outer door frame in contact with the outside, the inner door frame in contact with the inside and fixed to form a space between the outer door frame and the inner door frame. It is made by being fixed structurally stable, such as made of a single door frame.

본 발명을 실시예 도면에 의거 상세히 설명하면 다음과 같다.Hereinafter, the present invention will be described in detail with reference to the accompanying drawings.

방화문(10)은 출입구에 설치되는 문틀(20)에 체결되어 개폐되는 것으로, 문틀(20)에 체결되는 방화문(10)은 공지된 구조이고, 상기 문틀(20)에 방화문(10)을 힌지로 체결하여 회동이 이루어지도록 하는 구조도 공지의 구조이며, 본 발명은 상기 방화문(10)이 체결되는 문틀(20)에 관한 것으로, 특히 문틀(20)에서 결로 현상이 발생하지 않도록 하는 것이다.The fire door 10 is fastened and opened by being fastened to the door frame 20 installed at the doorway, the fire door 10 is fastened to the door frame 20 is a known structure, the fire door 10 to the door frame 20 to the hinge It is also known to the structure that the rotation is made by fastening, the present invention relates to a door frame 20 to which the fire door 10 is fastened, in particular to prevent condensation from occurring in the door frame (20).

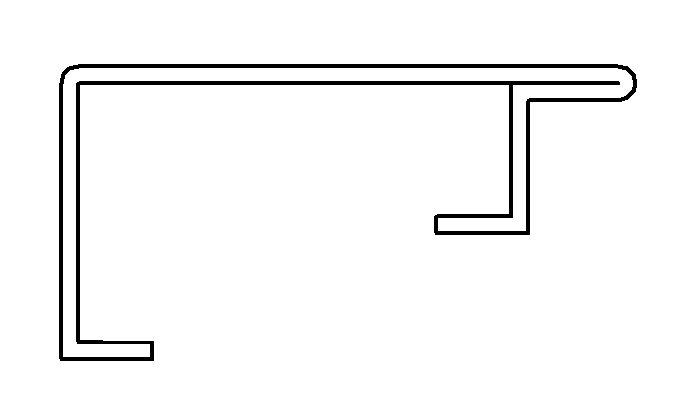

문틀(20)은 내기와 접하는 내측문틀(22), 외기와 접하는 외측문틀(21)로 분리하여 제작한 후 이를 고정시킴으로써 이루어지는 것으로, 본 발명의 내측문틀(22)은 전체적으로

Figure pat00001
자 형태를 갖고 외측문틀(21)이 결합되는 방향으로 일부가 돌출되게 절곡부(23)가 형성되게 하는 한편 양측에는 하측으로 일정 높이를 두고 각각 고정부위(25)(26)를 형성시킴으로써 단면이
Figure pat00002
형태를 갖도록 하고, 외측문틀(21)은 ㄱ자 형태를 갖게 절곡시키되 양쪽에는 하측으로 일정 높이를 두고 각각 고정부위(25)(26)를 형성시킴으로써 단면이
Figure pat00003
형태를 갖도록 한다.The door frame 20 is made by separating and fabricating the inner door frame 22 in contact with the inside, the outer door frame 21 in contact with the outside and then fixing it, the inner door frame 22 of the present invention as a whole
Figure pat00001
The bent portion 23 is formed to have a shape of a part so that a part of the outer door frame 21 is protruded in the direction in which the outer door frame 21 is coupled, while the fixed portions 25 and 26 are formed on both sides with a certain height downward.
Figure pat00002
The outer door frame 21 is bent to have an L-shape, but the cross section is formed by forming fixed portions 25 and 26 on both sides with a certain height downward.
Figure pat00003
Have a form.

여기서 외측문틀(21)과 내측문틀(22)의 고정부위(25)와 고정부위(26)의 높이는 일정한 높이를 갖도록 하고, 내측문틀의 절곡부(23)와 외측문틀(21)의 상면 사이에는 공간부(24)가 형성되도록 한다.Here, the height of the fixing portion 25 and the fixing portion 26 of the outer door frame 21 and the inner door frame 22 to have a constant height, between the bent portion 23 and the upper surface of the outer door frame 21 of the inner door frame. The space 24 is formed.

본 발명의 외측문틀(21)과 내측문틀(22)에 형성된 고정부위(26)에는 하측으로 고정부위(26)와 같은 면적을 갖는 단열재(60)를 접착시킨 후 상기 단열재(60)의 하측으로 일정 간격을 두고 고정앵커(70)를 피스(80)로 고정시키도록 하고, 상기 외측문틀(21)과 내측문틀(22)의 고정부위(25)는 일정 간격을 두고 이격시킨 상태에서 하측으로 단열재(40)를 댄 후 단열재(40)의 하측으로 고정판(50)을 대고 피스(80)가 고정판(50)과 단열재(40) 및 고정부위(25)를 관통하여 고정되게 한다.After fixing the heat insulating material 60 having the same area as the fixing portion 26 to the fixing portion 26 formed on the outer door frame 21 and the inner door frame 22 of the present invention to the lower side of the heat insulating material 60 The fixed anchor 70 is fixed to the piece 80 at regular intervals, and the fixing portion 25 of the outer door frame 21 and the inner door frame 22 is insulated from the lower side at a predetermined interval. After applying the 40 to the fixing plate 50 to the lower side of the heat insulating material 40, the piece 80 is to be fixed through the fixing plate 50 and the heat insulating material 40 and the fixing portion 25.

여기서 고정판(50)을 사용하여 외측문틀(21)과 내측문틀(22)을 고정시키는 이유는 문틀(20)을 외측문틀(21)과 내측문틀(22)로 분리시킴으로써 구조적으로 취약한 것을 보완하여 구조적으로 안정되게 하기 위함이다.The reason for fixing the outer door frame 21 and the inner door frame 22 using the fixing plate 50 is to compensate for the structural weakness by separating the door frame 20 into the outer door frame 21 and the inner door frame 22 This is to stabilize.

본 발명의 내측문틀(22)에 형성된 절곡부(23)와 외측문틀(21)의 상면 사이에 형성된 공간부(24)에는 외측문틀(21)과 내측문틀(22) 사이의 기밀유지와 함께 방화문(10)과의 밀착을 위한 가스켓(30)을 끼워 고정시키도록 한다.The fire door with the airtightness between the outer door frame 21 and the inner door frame 22 in the space 24 formed between the bent portion 23 formed in the inner door frame 22 of the present invention and the upper surface of the outer door frame 21. Insert the gasket 30 for close contact with the (10) to be fixed.

본 발명의 단열재(40)(60)는 EDPM 단열재를 사용하는 것으로, 부드러움과 단열성을 갖추게 된다.The heat insulating material 40, 60 of this invention uses an EDPM heat insulating material, and is equipped with softness and heat insulation.

이러한 구성의 본 발명에서 문틀(20)을 구성하는 외측문틀(21)과 내측문틀(22)을 각각 제작하는 과정을 살펴본다.In the present invention of such a configuration looks at the process of manufacturing the outer door frame 21 and the inner door frame 22 constituting the door frame 20, respectively.

내측문틀(22)은 일정폭의 철판을 절곡하여 형성하는 것으로, 전체적으로

Figure pat00004
자 형태를 갖도록 절곡하되 하측으로는 일정 높이를 두고 고정부위(26)를 형성하는 한편 외측문틀(21)이 결합되는 방향에서는 절곡부(23)가 돌출되게 한 후 그 하측으로 일정높이를 두고 고정부위(25)가 형성되게 절곡함으로써 단면이
Figure pat00005
형태를 갖게 된다.Inner door frame 22 is formed by bending a steel plate of a predetermined width,
Figure pat00004
It is bent to have a shape of a child, but a fixed height 26 is formed at a lower side at a lower side, and in the direction in which the outer door frame 21 is coupled, the bent portion 23 protrudes and then fixed at a lower height thereof. By bending the part 25 to form,
Figure pat00005
Form.

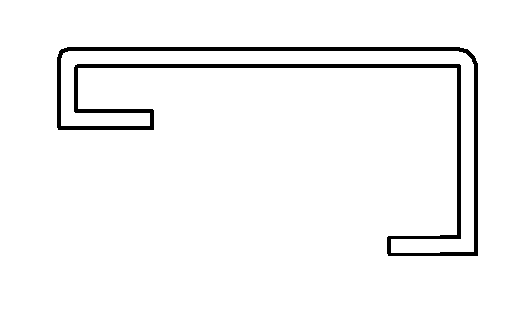

그리고, 외측문틀(21)은 일정폭의 철판을 ㄱ자 형태로 절곡시키되 양쪽에는 각각 하측으로 일정 높이를 두고 고정부위(25)(26)가 형성되게 절곡시킴으로써 단면이

Figure pat00006
형태를 갖게 된다.And, the outer door frame 21 is bent in a letter-shaped iron plate of a certain width but each side is bent to form a fixed portion (25, 26) with a certain height downward, the cross section is
Figure pat00006
Form.

본 발명은 상기 외측문틀(21)과 내측문틀(22)을 결합하여 방화문(10)을 체결하는 문틀(20)을 제작하는 것으로, 외측문틀(21)의 상면이 내측문틀(22)의 절곡부(23)에서 일정 높이를 두고 하측에 위치되게 함으로써 외측문틀(21)의 상면과 내측문틀(22)의 절곡부(23)에는 공간부(24)가 형성되게 하고, 상기 공간부(24)에는 가스켓(30)을 끼워 기밀과 충격을 완충시키는 한편 열전달도 차단되게 한다.The present invention is to produce a door frame 20 for fastening the fire door 10 by combining the outer door frame 21 and the inner door frame 22, the upper surface of the outer door frame 21 is the bent portion of the inner door frame 22 The space portion 24 is formed on the upper surface of the outer door frame 21 and the bent portion 23 of the inner door frame 22 by being positioned at the lower side at a predetermined height at 23, and the space portion 24 The gasket 30 is fitted to cushion the airtightness and impact while blocking heat transfer.

본 발명에서 외측문틀(21)과 내측문틀(22)을 결합할 때 단열이 이루어지는 일정 간격을 두고 조립이 이루어지는 것으로, 외측문틀(21)과 내측문틀(22)을 구성하는 금속을 단절시켜 직접적인 열전달이 이루어지지 않도록 하는 동시에 외측문틀(21)과 내측문틀(22) 사이에 공기를 이용하여 단열이 이루어지도록 하는 것이다.In the present invention, when the outer door frame 21 and the inner door frame 22 are combined, the assembly is performed at a predetermined interval at which insulation is performed. At the same time to ensure that the heat is made between the outer door frame 21 and the inner door frame 22 by using air.

본 발명의 외측문틀(21)과 내측문틀(22)을 결합하는 경우 고정부위(25)와 고정부위(26)는 서로 갖은 높이를 갖도록 한다.When combining the outer door frame 21 and the inner door frame 22 of the present invention, the fixed portion 25 and the fixed portion 26 to have a height having each other.

외측문틀(21)에 형성된 고정부위(25)와 내측문틀(22)에 형성된 고정부위(25)의 하측으로 단열재(40)를 부착한 후 단열재(40)의 하측으로 구조적으로 안정되게 하는 고정판(50)을 대고, 고정판(50)과 단열재(40)를 관통하여 고정부위(25)에 피스(80)를 박아 고정이 이루어지게 한다.Fixing plate 25 is attached to the lower side of the fixing portion 25 formed in the outer door frame 21 and the fixing portion 25 formed in the inner door frame 22, and then fixed plate to structurally stabilize the lower side of the insulating material 40 ( 50), the fixing plate 50 and the heat insulating material 40 penetrate through the piece 80 to the fixing portion 25 to be fixed.

위와 같이 고정판(50)을 이용하여 조립을 하는 것은 외측문틀(21)과 내측문틀(22)을 일정 간격 이격시켜 조립하는 경우 열전달은 차단되나 구조적으로 안정되지 못하는 문제가 발생하므로, 이를 해결하기 위하여 고정판(50)을 사용하여 외측문틀(21)과 내측문틀(22)의 구조가 안정되게 하는 것이다.Assembling using the fixing plate 50 as described above is a problem that heat transfer is blocked but structurally unstable when assembling the outer door frame 21 and the inner door frame 22 at a predetermined interval, so as to solve this problem The fixing plate 50 is used to stabilize the structure of the outer door frame 21 and the inner door frame 22.

여기서 고정판(50)은 문틀(20)을 구조적으로 안정되게 하기 위한 것으로, 고정판(50)을 통하여 열전달이 이루어지지 않도록 단열재(40)를 매개로 하여 고정되게 한다.Here, the fixing plate 50 is for structurally stabilizing the door frame 20, and is fixed through the heat insulating material 40 so that heat transfer is not made through the fixing plate 50.

한편 외측문틀(21)에 형성된 고정부위(26)와 내측문틀(22)에 형성된 고정부위(26)의 하측에는 단열재(40)를 부착한 후 단열재(60)의 하측으로 일정 간격을 두고 고정앵커(70)를 대고 피스(80)로 고정이 이루어지게 한다.On the other hand, the fixing part 26 formed on the outer door frame 21 and the fixing part 26 formed on the inner door frame 22 are attached to the lower side of the insulating material 60 after attaching the heat insulating material 40 at fixed fixing anchors. Put the 70 to the piece 80 to be fixed.

위와 같이 조립을 하는 것은 고정앵커(70)를 통하여 외측문틀(21)과 내측문틀(22)의 열전달이 이루어지는 것을 방지하기 위한 것으로, 단열재(60)를 이용하여 외측문틀(21)과 내측문틀(22) 사이에서 고정앵커(70)가 고정되게 함으로써 열전달이 이루어지지 않게 된다.Assembling as described above is to prevent the heat transfer of the outer door frame 21 and the inner door frame 22 through the fixing anchor 70, the outer door frame 21 and the inner door frame (using the heat insulating material 60) By the fixing anchor 70 is fixed between the 22) the heat transfer is not made.

이와 같이 본 발명은 방화문(10)이 결합되는 문틀(20)을 외측문틀(21)과 내측문틀(22)로 구분하여 제작하되 구조적으로 안정되게 하는 동시에 서로 간의 간격을 주어 열전달을 차단함으로써 결로현상이 방지되게 된다.As described above, the present invention is manufactured by dividing the door frame 20 to which the fire door 10 is coupled into the outer door frame 21 and the inner door frame 22, while making structurally stable and giving a gap to each other to block heat transfer. This will be prevented.

10 : 방화문 20 : 문틀
21 : 외측문틀 22 : 내측문틀
23 : 절곡부 24 : 공간부
25.26 : 고정부위 40,60 : 단열재
50 : 고정판 70 : 고정앵커
80 : 피스10: fire door 20: door frame
21: outer door frame 22: inner door frame
23: bending portion 24: space
25.26: fixed part 40,60: insulation
50: fixed plate 70: fixed anchor
80: piece

Claims (3)

방화문(10)이 체결되게 출입구에 설치되는 문틀(20)에 있어서,
상기 문틀(20)은 내부 공기와 접하는 내측문틀(22)과, 외부 공기와 접하는 외측문틀(21)을 일정 간격이 형성되게 결합하되; 상기 내측문틀(21)은 철판을
Figure pat00007
자 형태로 절곡시킨 후 외측문틀(21)이 결합되는 방향으로 일부가 돌출되게 절곡부(23)를 형성시키는 한편 양쪽 하측으로는 일정 높이를 두고 각각 고정부위(25)(26)를 형성시키고, 상기 외측문틀(21)은 철판을 ㄱ자 형태로 절곡시키되 양쪽 하측으로는 일정 높이를 두고 각각 고정부위(25)(26)를 형성시켜 이루어지고,
상기 외측문틀(21)과 내측문틀(22)의 고정부위(25)에는 하측으로 단열재(40)를 대고 고정판(50)을 댄 후 피스(80)를 박아 고정시키며,
상기 외측문틀(21)과 내측문틀(22)의 고정부위(26)에는 하측으로 단열재(60)를 대고 일정 간격으로 고정 앵커(70)를 피스(80)로 고정시켜 이루어지는 것을 특징으로 하는 결로 방지용 문틀.In the door frame 20 which is installed at the entrance so that the fire door 10 is fastened,
The door frame 20 is coupled to the inner door frame 22 in contact with the internal air, and the outer door frame 21 in contact with the outside air to form a predetermined interval; The inner door frame 21 is an iron plate
Figure pat00007
After bending in the shape of a ruler to form a bent portion 23 so that a part protrudes in the direction in which the outer door frame 21 is coupled, while forming a fixed portion (25, 26) at a certain height on both sides, The outer door frame 21 is formed by bending the iron plate in the L-shape form a fixed portion (25, 26) with a certain height on both sides,
The fixing portion 25 of the outer door frame 21 and the inner door frame 22 is placed on the fixing plate 50 with the heat insulating material 40 downward, and then fixed by fixing the piece 80.
For fixing the condensation portion 26 of the outer door frame 21 and the inner door frame 22 to the lower side to the heat insulating material 60, the fixing anchor 70 is fixed to the piece 80 at regular intervals for preventing condensation. doorframe. 제 1항에 있어서, 내측문틀(22)의 절곡부(23)는 외측문틀(21)쪽으로 돌출되는 한편 절곡부(23)와 외측문틀(21)의 상측에는 일정 간격을 갖는 공간부(24)를 형성하고, 상기 공간부(24)에는 가스켓(30)을 끼우는 것을 특징으로 하는 결로 방지용 문틀.The method of claim 1, wherein the bent portion 23 of the inner door frame 22 protrudes toward the outer door frame 21, while the space portion 24 having a predetermined interval on the upper side of the bent portion 23 and the outer door frame 21. To form a condensation prevention door frame, characterized in that the gasket 30 is fitted to the space 24. 제1항에 있어서, 외측문틀(21)과 내측문틀(22)에 형성되는 고정부위(25)(26)는 각각 같은 높이를 갖도록 하되 고정부위(25)가 고정부위(26)보다 상측에 형성되는 것을 특징으로 하는 결로 방지용 문틀.According to claim 1, wherein the fixing portion 25, 26 formed in the outer door frame 21 and the inner door frame 22 to have the same height, respectively, the fixing portion 25 is formed above the fixing portion 26 Door frame for preventing condensation, characterized in that.
