Abstract

본 발명은 수배전반 내부의 발생열을 외부로 방출하여 수배전반 내부의 온도를 낮추기 위한 환기구조에 관한 것으로, 좀 더 상세하게는 수배전반 내부의 자체 방출열과 지열 등에 의해 내부온도가 상승하여 단전사태가 되는 문제점을 방지하기 위해 수배전반의 상단측면에 설치되는 캡, 상기 캡을 밀어내어 환기를 시키는 제1고정바, 상기 제1고정바와 실린더 사이에 연결되는 제2고정바, 상기 제1고정바와 제2고정바를 연결하는 연결핀, 모터의 동작에 의해 고정바들을 작동시키는 실린더, 상기 연결핀 부위가 상하로 동작하게 되는 상하받침대로 구성되는 열감응 개폐형 수배전반에 관한 것이다.The present invention relates to a ventilation structure for lowering the temperature inside the switchgear by dissipating the heat generated inside the switchgear to the outside, and more specifically, the internal temperature rises due to self-heating and geothermal heat inside the switchgear, which leads to a power failure. Cap to be installed on the upper side of the switchgear to prevent, the first fixing bar for pushing the cap to ventilate, the second fixing bar connected between the first fixing bar and the cylinder, connecting the first fixing bar and the second fixing bar It relates to a heat-sensitive switchgear switchgear consisting of a connecting pin, a cylinder for operating the fixed bars by the operation of the motor, the upper and lower support which is connected to the connecting pin portion up and down.

Figure P1020100081145
Figure P1020100081145

Description

열감응 개폐형 수배전반{Ventilation device of distributing board}Thermosensitive switchgear switchgear {Ventilation device of distributing board}

본 발명은 수배전반 내부의 발생열을 외부로 방출하여 수배전반 내부의 온도를 낮추기 위한 환기구조에 관한 것으로, 좀 더 상세하게는 수배전반 내부의 자체 방출열과 지열 등에 의해 내부온도가 상승하여 단전사태가 되는 문제점을 방지하기 위해 수배전반의 상단 측면에 설치되는 캡, 상기 캡을 밀어내어 환기를 시키는 제1고정바, 상기 제1고정바와 실린더 사이에 연결되는 제2고정바, 상기 제1고정바와 제2고정바를 연결하는 연결핀, 모터의 동작에 의해 고정바들을 작동시키는 실린더, 상기 연결핀 부위가 상하로 동작하게 되는 상하받침대로 구성되는 열감응 개폐형 수배전반치에 관한 것이다.The present invention relates to a ventilation structure for lowering the temperature inside the switchgear by dissipating the heat generated inside the switchgear to the outside, and more specifically, the internal temperature rises due to self-heating and geothermal heat inside the switchgear, which leads to a power failure. Cap to be installed on the upper side of the switchgear to prevent, the first fixing bar for pushing the cap to ventilate, the second fixing bar is connected between the first fixing bar and the cylinder, connecting the first fixing bar and the second fixing bar It relates to a heat-sensitive open and close switchgear consisting of a connecting pin, a cylinder for operating the fixed bar by the operation of the motor, the upper and lower pedestals to operate the connecting pin portion up and down.

일반적으로 배전반은 주회로용(主回路用) 배전반과 제어용(制御用) 배전반이 있으며, 사업용 또는 자가용 변전소의 주배전반은 주회로용 배전반이고, 최신형 발전소 등에서 볼 수 있는 조작용(操作用) 배전반은 제어용 배전반이다. 자가용 변전소의 배전반을 전면에서 보면, 고압 주회로의 차단기(遮斷器)를 개폐하는 조작레버, 저압 주회로의 기중개폐기(氣中開閉器)?전압계?전류계?전력계?적산전력계?와전류계전기(渦電流繼電器) 등이 있다.In general, there are main switchgear and control switchgear. The main switchgear of business or private substation is the main switchgear and the operation switchgear seen in the latest power plants. Is the control switchboard. From the front of the switchboard of the private substation, the operation lever for opening and closing the breaker of the high voltage main circuit, the air circuit breaker of the low voltage main circuit, the voltmeter, the ammeter, the power meter, the integrated power meter, the eddy current relay (渦 電流 繼電器.

배전반의 형식에는 개방형과 폐쇄형이 있으며, 개방형의 반은 뒷면을 보면 전기배선이나 스위치의 단자 등이 노출되어 보이는 것이고, 폐쇄형은 도장(塗裝)한 철판상자속에 모두 넣어져 있는 것으로, 외부에서 보이는 것은 최소한의 계기(計器)?조작버튼뿐이다. 개방형의 경우는 유닛의 치수가 표준화되어 있기 때문에 변전소 등의 규모에 따라서 유닛의 수를 정하게 된다.There are two types of switchboards, open and closed. The half of the open type is exposed from the back of the electrical wiring or switch terminals, and the closed type is enclosed in a painted iron plate box. All you see is the minimal instrument control button. In the case of the open type, since the unit dimensions are standardized, the number of units is determined according to the size of the substation.

상기 배전반은 전기의 사용량이 날로 증가하고 , 전기의 설비가 대형화 및 첨단화됨으로써, 상대적으로 커지고 있으며, 전기 사용의 다양화에 부응하여 수전부, 변압부, 배전부, 정류부, 차단부 및 콘센트 등이 구비된다.The power distribution panel is increasing in daily use of electricity, and the electrical facilities are larger and more advanced, and are relatively large, and in response to the diversification of the use of electricity, the power receiving unit, transformer unit, distribution unit, rectifier, blocking unit and outlet It is provided.

그런데 상기 배전반의 내부 온도는 기기 자체 방출열, 지열 등에 의해 온도가 외부에 비해 상대적으로 높은 편이고, 이에 따라 배전반 내부와 외부 사이에 급격한 온도차를 형성하는 시점에서 기기 내부에서는 대류 현상과 함께 결로가 형성되는 문제가 생기게 되며, 결로현상으로 인해 선로의 부식으로 인한 유지보수비 및 단전사태가 증가되는 문제가 생기게 된다.However, the internal temperature of the switchboard is relatively high compared to the outside due to the heat of the device itself, geothermal heat, and the like. As a result, condensation and condensation are formed in the inside of the device at a time when a sudden temperature difference is formed between the inside and the outside of the switchboard. As a result of condensation, maintenance costs and power outages caused by corrosion of the line are increased.

종래의 팬을 이용한 환기방법은 환기를 위해 팬을 돌려 사용하여 전기의 사용량이 더욱더 증대되고, 또한 팬의 날개부분에 먼지가 쌓이게 되면 환기가 잘 되지 않는 문제점이 있다.In the conventional ventilation method using a fan by using a fan for ventilation to increase the use of electricity even more, there is a problem that is not well ventilated when dust is accumulated on the wing of the fan.

본 발명은 상기와 같은 문제점을 해결하기 위한 것으로, 수배전반 내부 온도가 상승하여 단전 사태와 같은 문제가 발생하는 것을 막기 위해 발생한 열을 외부로 환기시키기 위한 수배전반의 환기장치를 제공하는데 목적이 있다.The present invention has been made to solve the above problems, and an object of the present invention is to provide a ventilation device for a switchgear for ventilating heat generated outside to prevent a problem such as a power failure due to an increase in the temperature of the switchgear.

본 발명은 수배전반의 상단 측면에 설치되어 여닫이 형태로 열리고 닫히는 캡, 상기 캡과 연결되는 제1고정바, 상기 제1고정바와 연결되는 제2고정바, 상기 제1고정바와 제2고정바를 연결하여 고정하는 연결핀, 상기 제2고정바의 일단에 연결되어 캡의 개폐를 관리하는 실린더, 상기 연결핀이 상하로 이동하는 상하받침대로 구성되는 수배전반의 환기장치를 제공한다.The present invention is installed on the top side of the switchgear opening and closing in the form of a cap, the first fixing bar connected to the cap, the second fixing bar connected to the first fixing bar, by connecting the first fixing bar and the second fixing bar A connecting pin for fixing, the cylinder connected to one end of the second fixing bar to manage the opening and closing of the cap, and provides a ventilation device of the switchgear consisting of the vertical support to move the connecting pin up and down.

상기 실린더의 동작에 의해 연결핀이 상하로 움직이게 되며, 하단으로 동작할 경우 제1고정바를 밀어내어 캡이 열리며, 상단으로 동작할 경우 제1고정바를 당겨서 캡이 닫히는 것으로 구성되는 열감응 개폐형 수배전반을 제공한다.The connecting pin is moved up and down by the operation of the cylinder, and when operating to the bottom, the cap is opened by pushing the first fixing bar, and the cap is closed by pulling the first fixing bar when operating to the top. To provide.

본 발명은 수배전반의 상단 측면에 환기를 위한 캡이 설치되고 상기 캡을 실린더의 작동에 의한 고정바들의 이동으로 캡을 움직여 환기를 시키는 것으로 구성되어 수배전반의 내부 열기를 외부로 환기시켜 단전사태와 같은 사고를 방지하는 효과가 있다.The present invention comprises a cap for ventilation on the upper side of the switchgear is configured to ventilate the cap by moving the cap by the movement of the fixed bar by the operation of the cylinder to ventilate the internal heat of the switchgear to the outside, such as a power outage It is effective in preventing accidents.

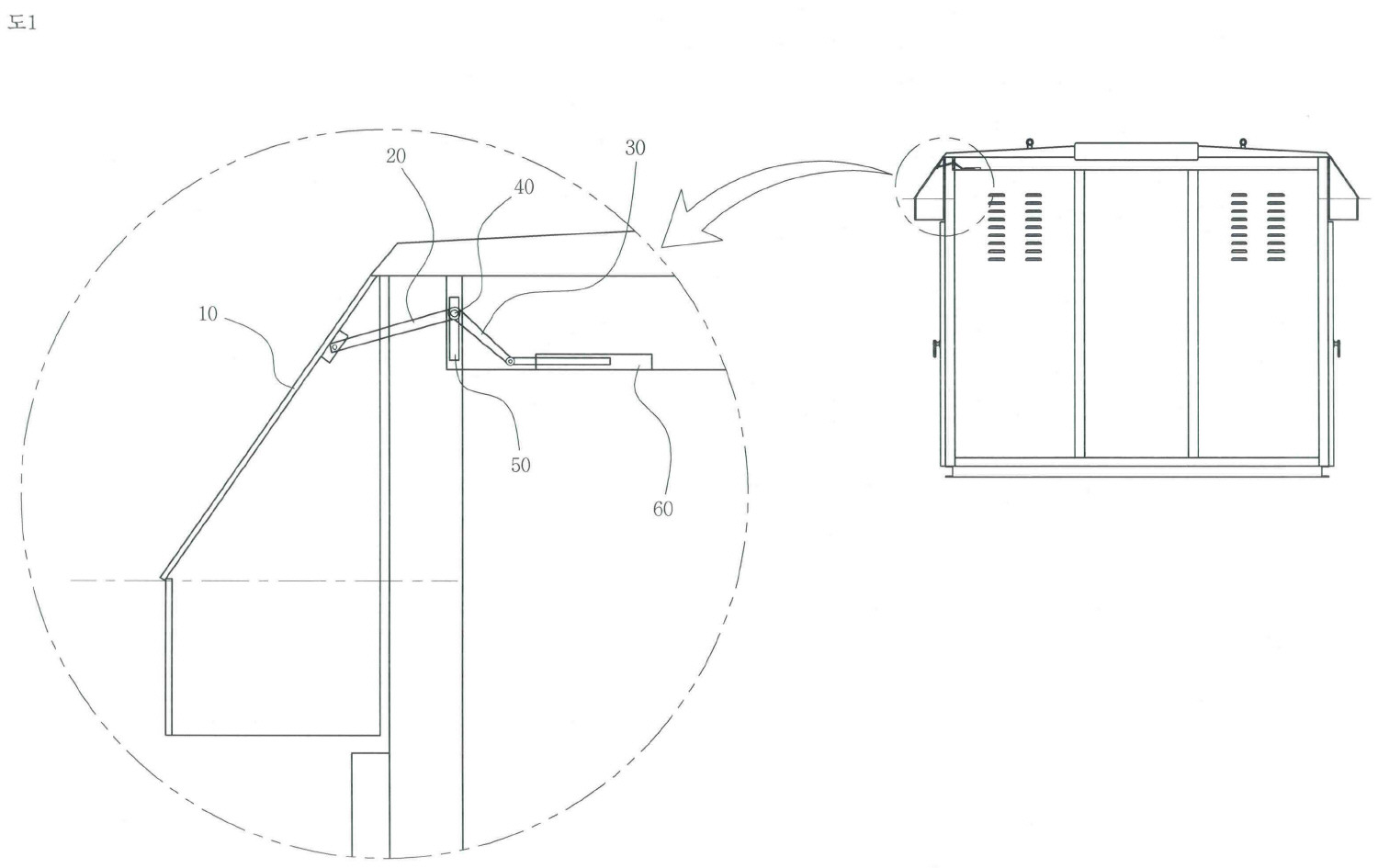

도 1은 본 발명의 수배전반의 환기장치를 나타낸 도면.
도 2는 본 발명의 수배전반 환기장치의 동작상태을 나타낸 도면.1 is a view showing a ventilation apparatus of the switchgear of the present invention.
Figure 2 is a view showing the operating state of the switchboard ventilation apparatus of the present invention.

본 발명은 수배전반 내부의 발생열을 외부로 방출하여 수배전반 내부의 온도를 낮추기 위한 환기구조에 관한 것으로, 좀 더 상세하게는 수배전반 내부의 자체 방출열과 지열 등에 의해 내부온도가 상승하여 단전사태가 되는 문제점을 방지하기 위해 수배전반의 상단측면에 설치되는 캡(10), 상기 캡(10)을 밀어내어 환기를 시키는 제1고정바(20), 상기 제1고정바(20)와 실린더(60) 사이에 연결되는 제2고정바(30), 상기 제1고정바(20)와 제2고정바(30)를 연결하는 연결핀(40), 모터의 동작에 의해 고정바들을 작동시키는 실린더(60), 상기 연결핀(40) 부위가 상하로 동작하게 되는 상하받침대(50)로 구성되는 수배전반의 환기구조에 관한 것이다.The present invention relates to a ventilation structure for lowering the temperature inside the switchgear by dissipating the heat generated inside the switchgear to the outside, and more specifically, the internal temperature rises due to self-heating and geothermal heat inside the switchgear, which leads to a power failure. In order to prevent the cap 10 is installed on the top side of the switchgear, the first fixing bar 20 for pushing the cap 10 to ventilate, connected between the first fixing bar 20 and the cylinder 60 The second fixing bar 30 to be connected, the connecting pin 40 for connecting the first fixing bar 20 and the second fixing bar 30, the cylinder 60 for operating the fixing bars by the operation of the motor, the It relates to a ventilation structure of the switchgear consisting of the upper and lower support 50 is the connection pin 40 is to operate up and down.

이하 첨부한 도면을 참조하여 본 발명의 수배전반의 환기장치를 상세하게 설명한다.Hereinafter, with reference to the accompanying drawings will be described in detail the ventilator of the switchgear of the present invention.

도 1은 본 발명의 수배전반의 환기장치를 나타낸 도면, 도 2는 본 발명의 수배전반의 환기장치의 동작상태를 나타낸 도면이다.1 is a view showing a ventilation apparatus of the switchgear of the present invention, Figure 2 is a view showing the operating state of the ventilation apparatus of the switchgear of the present invention.

도 1은 본 발명의 수배전반의 환기장치를 나타낸 도면이다.1 is a view showing a ventilation apparatus of the switchgear of the present invention.

도 1에 도시한 바와 같이,As shown in FIG. 1,

본 발명의 수배전반 환기장치는, 수배전반의 상단 측면에 설치되어 여닫이 형태로 열리고 닫히는 캡(10), 상기 캡(10)과 연결되는 제1고정바(20), 제1고정바(20)와 연결되는 제2고정바(30), 제1고정바(20)와 제2고정바(30)를 연결하여 고정하는 연결핀(40), 상기 제2고정바(30)의 타단에 연결되어 캡(10)의 개폐를 관리하는 실린더(60), 상기 연결핀(40)이 상하로 이동하여 캡(10)을 동작하게 하는 상하받침대(50)로 구성된다.Switchgear ventilator of the present invention is installed on the top side of the switchgear opening and closing cap 10, the first fixing bar 20, the first fixing bar 20 is connected to the cap 10, the connection is connected to the cap 10 Being connected to the other end of the second fixing bar 30, the first fixing bar 20 and the second fixing bar 30 by connecting the pin 40, the second fixing bar 30 is connected to the cap ( The cylinder 60 to manage the opening and closing of 10), the connecting pin 40 is configured to move up and down to the upper and lower support 50 to operate the cap 10.

상기 캡(10)의 상단부는 수배전반에 여닫이 문의 형태로 고정되어 있으며, 제1고정바(20)에 연결되어 있어 제1고정바(20)의 움직임에 따라 개폐가 되는 것으로 구성된다.The upper end of the cap 10 is fixed to the switchgear in the form of a door, and is connected to the first fixing bar 20 is configured to be opened and closed in accordance with the movement of the first fixing bar (20).

상기 연결핀(40)은 제1고정바(20)와 제2고정바(30)를 연결하는 것으로, 연결핀(40)이 상하받침대(50)를 이동하는 것으로 구성되며, 이는 실린더(60)의 작동에 의해 작동한다.The connecting pin 40 is to connect the first fixing bar 20 and the second fixing bar 30, the connecting pin 40 is configured to move the upper and lower support 50, which is a cylinder (60) Works by the operation of.

상기 실린더(60)는 공기압에 의해 내측의 피스톤이 좌우로 이동하면서 제2고정바(30)의 동작을 제어하여 연결핀이 상하받침대(50)를 상하로 이동하면서 제1고정바(20)의 움직임에 의해 캡(10)이 개폐가 되는 구성이다.The cylinder 60 controls the operation of the second fixing bar 30 while the inner piston moves to the left and right by air pressure so that the connecting pin moves the upper and lower support 50 up and down to the first fixing bar 20. The cap 10 is opened and closed by movement.

도 2는 본 발명의 수배전반 환기장치의 동작상태를 나타내는 도면이다.2 is a view showing the operating state of the switchboard ventilation apparatus of the present invention.

도 2에 도시한 바와 같이,As shown in FIG.

실린더(60) 내측의 피스톤이 공기압에 의해 좌우로 동작을 하게 되고, 실린더(60)에 연결된 제2고정바(30)가 작동하게 된다.The piston inside the cylinder 60 operates left and right by air pressure, and the second fixing bar 30 connected to the cylinder 60 operates.

상기 제2고정바(30)는 연결핀(40)에 의해 제1고정바(20)와 연결되게 되며, 상기 연결핀(40)은 상하받침대(50)에서 상하로 이동하게 된다.The second fixing bar 30 is connected to the first fixing bar 20 by the connecting pin 40, the connecting pin 40 is moved up and down in the vertical support 50.

상기 연결핀(40)의 상하 이동으로 인해 연결된 제1고정바(20)가 이동을 하게 되는 것으로, 연결핀(40)이 실린더와 제2고정바의 작동에 의해 하단으로 이동할 경우에는 제1고정바(20)가 원래의 위치보다 밀려나 캡(10)이 열리게 되고, 연결핀(40)이 상단으로 이동할 경우에는 제1고정바(20)가 원래의 위치로 돌아와 캡(10)이 닫히게 되는 것으로 구성된다.The first fixing bar 20 connected by the vertical movement of the connecting pin 40 is to be moved, when the connecting pin 40 is moved to the lower end by the operation of the cylinder and the second fixing bar, the first fixed When the bar 20 is pushed beyond the original position and the cap 10 is opened, and the connecting pin 40 moves to the top, the first fixing bar 20 returns to the original position and the cap 10 is closed. It is composed.

본 발명은 수배전반의 상단 측면에 설치되어 여닫이 형태로 열리고 닫히는 캡(10), 상기 캡(10)과 연결되는 제1고정바(20), 상기 제1고정바(20)와 연결되는 제2고정바(30), 상기 제1고정바(20)와 제2고정바(30)를 연결하여 고정하는 연결핀(40) 상기 제2고정바(30)의 일단에 연결되어 캡(10)의 개폐를 관리하는 실린더(60), 상기 연결핀(40)이 상하로 이동하는 상하받침대(50)로 구성되는 수배전반의 환기장치를 제공한다.The present invention is installed on the top side of the switchgear opening and closing in the form of a cap 10, the first fixing bar 20 connected to the cap 10, the second fixing connected to the first fixing bar 20 Bar 30, connecting pin 40 for connecting and fixing the first fixing bar 20 and the second fixing bar 30 is connected to one end of the second fixing bar 30 to open and close the cap 10 The cylinder 60 to manage the, the connection pin 40 provides a ventilation device of the switchgear consisting of a vertical support 50 to move up and down.

또한 상기 실린더(60)의 동작에 의해 연결핀(40)이 상하로 움직이게 되며, 하단으로 동작할 경우 제1고정바(20)를 밀어내어 캡(10)이 열리며, 상단으로 동작할 경우 제1고정바(20)를 당겨서 캡(10)이 닫히는 것으로 구성되는 수배전반의 환기장치를 제공한다.In addition, the connecting pin 40 is moved up and down by the operation of the cylinder 60, when the lower operation to push the first fixing bar 20 to open the cap 10, when the upper 1 by pulling the fixing bar 20 provides a ventilator of the switchgear consisting of the cap 10 is closed.

이상에서 설명한 바와 같이, 본 발명은 수배전반의 상단 측면에 환기를 위한 캡이 설치되고 상기 캡을 실린더의 작동에 의한 고정바들의 이동으로 캡을 움직여 환기를 시키는 것으로 구성되어 수배전반의 내부 열기를 외부로 환기시켜 단전사태와 같은 사고를 방지하는 효과가 있다.As described above, the present invention is installed on the upper side of the switchboard for the ventilation is configured to ventilate the cap by moving the cap by the movement of the fixed bar by the operation of the cylinder to the internal heat of the switchboard to the outside Ventilation prevents accidents such as power outages.

전술한 본 발명의 설명은 예시를 위한 것이며, 본 발명이 속하는 기술분야의 통상의 지식을 가진 자는 본 발명의 기술적 사상이나 필수적인 특징을 변경하지 않고서 다른 구체적인 형태로 쉽게 변형이 가능하다는 것을 이해할 수 있을 것이다.The foregoing description of the present invention is intended for illustration, and it will be understood by those skilled in the art that the present invention may be easily modified in other specific forms without changing the technical spirit or essential features of the present invention. will be.

그러므로 이상에서 기술한 실시 예들은 모든 면에서 예시적인 것이며 한정적이 아닌 것으로 이해해야만 한다. 예를 들어 단일형으로 설명되어 있는 각 구성요소는 분산되어 실시될 수도 있으며, 마찬가지로 분산된 것으로 설명되어 있는 구성요소들도 결합 된 형태로 실시될 수 있다.It is therefore to be understood that the above-described embodiments are illustrative in all aspects and not restrictive. For example, each component described as a single type may be implemented in a distributed manner, and similarly, components described as distributed may be implemented in a combined form.

본 발명의 범위는 상세한 설명보다는 후술하는 특허청구범위에 의하여 나타내어지며, 청구범위의 의미 및 범위 그리고 그 균등 개념으로부터 도출되는 모든 변경 또는 변형된 형태가 본 고안의 범위에 포함되는 것으로 해석되어야 한다.The scope of the present invention is shown by the following claims rather than the detailed description, and all changes or modifications derived from the meaning and scope of the claims and their equivalents should be construed as being included in the scope of the present invention.

10 : 캡
20 : 제1고정바
30 : 제2고정바
40 : 연결핀
50 : 상하받침대
60 : 실린더10 cap
20: first fixing bar
30: second fixing bar
40: connecting pin
50: upper and lower support
60: cylinder

Claims (2)

수배전반의 상단 측면에 설치되어 여닫이 형태로 열리고 닫히는 캡(10);
상기 캡(10)과 연결되는 제1고정바(20);
상기 제1고정바(20)와 연결되는 제2고정바(30);
상기 제1고정바(20)와 제2고정바(30)를 연결하여 고정하는 연결핀(40);
상기 제2고정바(30)의 일단에 연결되어 캡(10)의 개폐를 관리하는 실린더(60);
상기 연결핀(40)이 상하로 이동하는 상하받침대(50);로 구성되는 열감응 개폐형 수배전반.A cap 10 installed at the top side of the switchgear to open and close in the form of a case;
A first fixing bar 20 connected to the cap 10;
A second fixing bar 30 connected to the first fixing bar 20;
A connection pin 40 for connecting and fixing the first fixing bar 20 and the second fixing bar 30 to each other;
A cylinder 60 connected to one end of the second fixing bar 30 to manage opening and closing of the cap 10;
The connection pin 40 is moved vertically up and down the support 50; heat-sensitive switchgear switchgear consisting of. 제 1항에 있어서,
상기 실린더(60)의 동작에 의해 연결핀(40)이 상하로 움직이게 되며, 하단으로 동작할 경우 제1고정바(20)를 밀어내어 캡(10)이 열리며, 상단으로 동작할 경우 제1고정바(20)를 당겨서 캡(10)이 닫히는 것으로 구성되는 열감응 개폐형 수배전반.The method of claim 1,
The connecting pin 40 is moved up and down by the operation of the cylinder 60, the cap 10 is opened by pushing the first fixing bar 20 when operating to the lower side, the first operation when operating to the top Heat-sensitive switchgear switchgear consisting of closing the cap 10 by pulling the fixing bar (20).
