Abstract

본 발명은 커튼 웰 시스템 창호용 보조문에 관한 것으로서, 실내 쪽에 다양한 구성의 보조문을 추가 설치하여 냉·난방 효율성을 높이면서도 결로현상을 예방하며, 특히 실내 디자인을 개선할 수 있는 커튼 웰 시스템 창호용 보조문을 제공코자 하는 것이다.

즉, 본 발명은 수평 및 수직방향으로 설치한 지지프레임(11)의 격자형 공간(12)에 유리판(13)을 고정 설치하고, 격자형 공간(12) 중 일부에 프로젝트 창문(14)을 설치한 커튼 웰 시스템 창호(10)에 있어서, 상기 프로젝트 창문(14)의 전방에는 알루미늄, 합성수지, 목재 중 어느 하나로 구성되는 보조문(1)을 더 설치하되, 상기 보조문(1)은 지지프레임(11)에 고정되는 문틀프레임(2)과, 상기 문틀프레임(2)에 결합되는 미닫이문(3) 또는 여닫이문(4)으로 구성하며, 상기 문틀프레임(2)은 아래쪽에 위치하는 부재에 상부가 개구된 내입공간(2a)을 형성하여 실리카겔(silica gel)과 같은 제습제(5)를 충진한 것이다.

보조문, 제습제, 커튼 웰 시스템 창호, 격자형 공간, 프로젝트 창문

Description

커튼 웰 시스템 창호용 보조문{Windows Sub-Door of curtain well system}

본 발명은 커튼 웰 시스템 창호용 보조문에 관한 것으로서, 보다 구체적으로 실내 쪽에 다양한 구성의 보조문을 추가 설치하여 냉·난방 효율성을 높이면서도 결로현상을 예방하며, 특히 실내 디자인을 개선할 수 있는 커튼 웰 시스템 창호용 보조문을 제공코자 하는 것이다.

근자에는 주거용 또는 업무용 고층건물 건축이 많아지고 있으며, 이들 건축물의 경우 외벽의 일부 또는 전체에 유리를 설치하는 커튼 웰 구성의 마감이 증가하고 있다. 이들 커튼 웰 구조에는 환기를 목적으로 설치되는 창문의 경우 열림 각도가 제한되는 위 열기 또는 아래 열기, 옆 열기 구성의 프로젝트 창문이 설치되어 있다.

상기한 프로젝트 창문의 경우 열림각이 제한되므로 추락 등의 위험을 줄일 수 있으면서도 실내 환기가 가능한 매우 실용적인 창문이다.

그러나 상기한 프로젝트 창문은 열고 닫을 때 신체의 일부가 건물 외부로 노 출되는 등 작동상의 불편이 있었고, 실내 디자인 개선이 불가능하였던 바, 업계에서는 냉·난방효율 개선과 더불어 다양한 실내 디자인을 연출할 수 있는 수단이 요구되고 있는 실정이다.

이에 본 발명자는 상기한 종래 문제점을 해결하기 위하여 본 발명을 연구 개발한 것으로서, 본 발명에서는 실내 쪽에 다양한 구성의 보조문을 설치하여 냉·난방 효율성을 높이면서도 결로현상을 예방하며, 특히 실내 디자인을 개선할 수 있는 커튼 웰 시스템 창호용 보조문을 제공함에 기술적 과제를 두고 본 발명을 완성한 것이다.

과제 해결 수단으로 본 발명에서는 수평 및 수직방향으로 설치한 지지프레임의 격자형 공간에 유리판을 고정 설치하고, 격자형 공간 중 일부에 프로젝트 창문을 설치한 커튼 웰 창호 시스템에 있어서, 상기 프로젝트 창문의 전방에는 알루미늄, 합성수지, 목재 중 어느 하나로 구성되는 보조문을 더 설치하되, 상기 보조문은 지지프레임에 고정되는 문틀프레임과, 상기 문틀프레임에 결합되는 미닫이 또는 여닫이문을 포함하는 것을 특징으로 한다.

또한 상기 문틀프레임은 아래쪽에 위치하는 수평부재에 상부가 개구된 내입 공간을 형성하여 실리카겔과 같은 제습제를 충진한 것을 특징으로 한다.

본 발명에서 제공하는 다양한 구성의 보조문을 실내 쪽에 설치할 경우 기존 설치되어 있는 유리패널 및 프로젝트 창문의 안쪽에 또 하나의 벽이 생기므로 외부 공기를 차단하여 냉·난방 효율을 극대화 시킬 수 있는 효과가 있다.

또한 본 발명에 의하면 사용자의 취향에 따라 목재, 알루미늄, PVC 등으로 구성할 수 있으며, 특히 목재로 보조문을 구성할 경우 한옥 분위기 연출이 가능한 등 실내 디자인 개선에 일조할 수 있는 것이다.

이하에서 본 발명의 구성을 첨부 도면에 의거하여 설명한다.

도 1은 본 발명의 바람직한 일 실시예로 보조문을 미닫이로 구성한 예를 도인 정면도를 도시한 것이고, 도 2, 도 3은 도 1의 측 단면도 및 평 단면도를 도시한 것이다.

일반적으로 커튼 웰 시스템 창호(10)는 수평 및 수직방향으로 지지프레임(11)을 설치하여 격자형 공간(12)이 형성되게 하고, 이들 격자형 공간(12)에는 유리판(13)을 고정 설치하여 구성한다. 또한 이들 격자형 공간(12) 중 일부를 선택하고 이들에는 프로젝트 창문(14)을 설치하여 환기가 가능하도록 하고 있다.

본 발명에서는 상기와 같은 커튼 웰 시스템 창호(10)용 보조문(1)은 커튼 웰 구조의 프로젝트 창문(14) 전방으로 보조문(1)을 더 설치하여 이중창으로 구성한 것을 특징으로 한다.

상기 보조문(1)은 미닫이문(3) 또는 도 4와 같은 여닫이문(4)으로 구성될 수 있으며, 보조문(1)의 설치는 프로젝트 창문(14)의 전면에 위치하도록 수직 및 수평방향으로 설치한 지지프레임(11)에 고정되는 문틀프레임(2)과, 상기 문틀프레임(2)에 결합되는 미닫이문(3) 또는 여닫이문(4)을 포함하는 구성이다.

상기 문틀프레임(2)은 도시된 바와 같이 지지프레임(11)에 양면테이프 및 피스(15)에 의해 일체로 고정되며, 문틀프레임(2)의 아래쪽에 위치하는 부재에는 상부가 개구된 내입공간(2a)을 형성하여 제습제(5)를 충진한다.

상기 제습제(5)는 프로젝트 창문(14)과 보조문(1) 사이의 밀폐된 격자형 공간(12)에서 발생할 수 있는 결로(結露)에 의한 습기를 흡수 처리하는 부재로서 실리카겔(silica gel) 등을 사용한다.

본 발명에서의 보조문(1)은 다양한 재질로 구성될 수 있으며, 지지프레임(11)과 동일한 재질인 알루미늄으로 구성함이 바람직하나, 필요에 따라서는 합성수지 또는 목재로 구성할 수 있다.

특히 목재를 이용할 경우 전통 한옥 등과 같은 창호지 창문을 설치함으로써 독특한 실내 디자인을 연출할 수 있는 것이다.

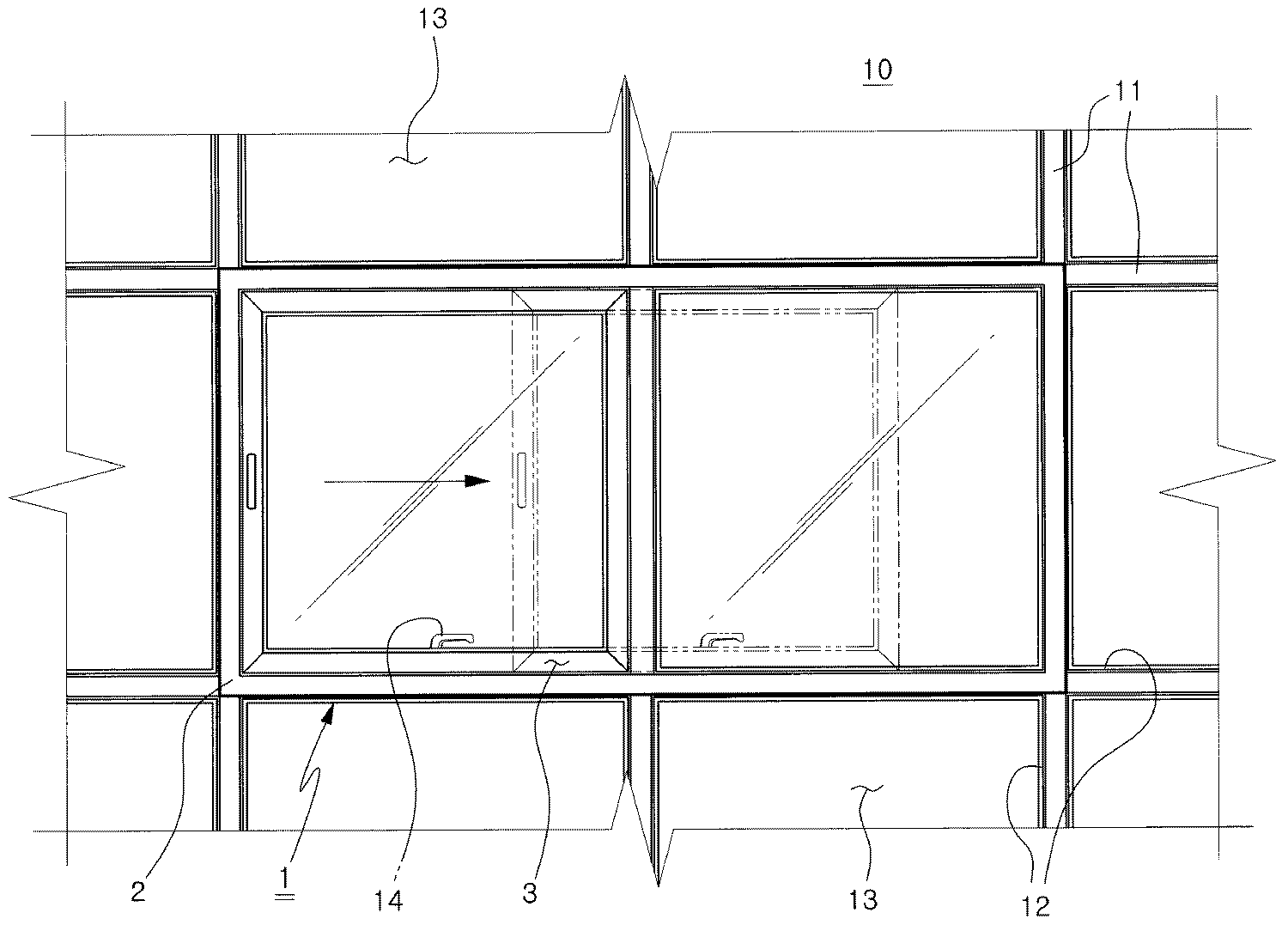

도 1은 본 발명의 바람직한 일 실시예로 보조문을 미닫이로 구성한 예를 보인 정면도

도 2는 도 1의 측 단면도

도 3은 도 1의 평 단면도

도 4는 본 발명의 다른 실시예로 보조문을 여닫이로 구성한 예를 보인 평 단면도

■도면의 주요부분에 사용된 부호의 설명 ■

1:보조문 2:문틀프레임

5:제습제 10:커튼 웰 시스템 창호

11:지지프레임 12:격자형 공간

13:유리판 14:프로젝트 창문

Claims (2)

1. 수평 및 수직방향으로 설치한 지지프레임(11)의 격자형 공간(12)에 유리판(13)을 고정 설치하고, 격자형 공간(12) 중 일부에 프로젝트 창문(14)을 설치한 커튼 웰 시스템 창호(10)에 있어서,

   상기 프로젝트 창문(14)의 전방에는 알루미늄, 합성수지, 목재 중 어느 하나로 구성되는 보조문(1)을 더 설치하되,

   상기 보조문(1)은 지지프레임(11)에 고정되는 문틀프레임(2)과, 상기 문틀프레임(2)에 결합되는 미닫이문(3) 또는 여닫이문(4) 중 어느 하나인 것을 특징으로 하는 커튼 웰 시스템 창호용 보조문.
2. 제 1항에 있어서,

   상기 문틀프레임(2)은 아래쪽에 위치하는 부재에 상부가 개구된 내입공간(2a)을 형성하여 실리카겔과 같은 제습제(5)를 충진한 것을 특징으로 하는 커튼 웰 시스템 창호용 보조문.
