Abstract

본 고안은 밀착형 패션마스크에 관한 것으로, 이러한 밀착 패션 마스크는 얼굴의 전면에 안착되어 외부의 먼지나 한기가 코로 흡입되는 것을 걸러주는 본체와; 단면이 폐곡선을 이루며, 상기 본체의 상단부에 무봉제에 의하여 연결되는 협착밴드; 및 가요성 재질로 이루어지고, 상기 협착밴드의 내부 공간에 안착되는 클립으로 구성되고, 상기 협착밴드에는 내측으로 압착되고 일정거리 이격되게 한 쌍의 협착턱이 추가로 형성되고, 상기 클립이 상기 협착턱 사이에 안착되는 구성이다. 이와 같은 구성에 따라, 무봉제에 의하여 협착밴드 내부에 상기 협착턱을 간단하게 형성하고, 한 쌍의 상기 협착턱 사이의 공간에 클립이 내장되므로 외관이 해치는 것을 방지할 수 있고, 착용자의 코 부위가 밀착되어 외부의 한기와 먼지가 흡입되는 것을 방지할 수 있을 뿐만 아니라 동절기에 착용자의 안경에 서리가 형성되는 것을 방지하는 효과가 발생한다.

Description

밀착형 패션마스크{CONTACT TYPE FASHION-MASK}

본 고안은 밀착형 패션마스크에 관한 것으로, 더욱 상세하게는 동절기에 마스크를 착용하는 경우에도 호흡 시 발생하는 증기가 안경으로 상승하는 것을 방지하는 밀착형 패션마스크에 관한 것이다.

일반적으로 마스크는 그 용도에 따라 방한용 및 황사나 먼지 방지용으로 주로 쓰이고 있다. 이러한 마스크는 코와 입 부분을 가리는 본체로 이루어져 인체의 코와 입 부위에 위치하는 통풍구를 통해 착용자가 원활히 숨을 쉴 수 있도록 구성된다.

그런데 오토바이나 자전거를 운전할 때 한기를 피하기 위하여 마스크를 착용하게 된다. 이때 착용자의 코와 마스크 사이에 일정한 공간이 형성되어서 호흡시 발생하는 증기가 착용자의 안경에 서리를 형성한다는 문제점이 있다.

따라서 본 고안은 상술한 바와 같은 문제점들을 해결하기 위하여 안출한 것으로서, 본 고안의 목적은 동절기에 마스크와 안경을 동시에 착용하여도 안경에 서리가 발생하는 것을 방지하고, 또한 외부의 먼지나 한기가 착용자의 호흡기 내부로 흡입되는 것을 방지할 수 있으며, 또한 미관을 해치지 않고 간단한 공정에 의하여 제조할 수 있는 밀착형 패션마스크를 제공하는데 있다.

이러한 상기 목적은 본 고안에 의해서 달성되며, 본 고안의 일면에 따라, 밀착형 패션마스크는 얼굴의 전면에 안착되어 외부의 먼지나 한기가 코로 흡입되는 것을 걸러주는 본체와; 단면이 폐곡선을 이루며, 상기 본체의 상단부에 무봉제에 의하여 연결되는 협착밴드; 및 가요성 재질로 이루어지고, 상기 협착밴드의 내부 공간에 안착되는 클립으로 구성되는 것을 특징으로 한다.

그리고 상기 협착밴드에는, 내측으로 압착되고 일정거리 이격되게 한 쌍의 협착턱이 추가로 형성되고, 상기 클립이 상기 협착턱 사이에 안착되는 것을 특징으로 한다.

본 고안에 있어서, 상기 협착턱은 상기 협착밴드와 무봉제로 형성되는 것을 특징으로 한다.

또한, 상기 클립은 연성의 금속재질로 이루어지는 와이어; 및 합성수지로 이루어지고, 상기 와이어를 감싸는 외피로 이루어지는 것을 특징으로 한다.

본 고안의 다른 일면에 따라, 상기 클립은 연성의 금속재질로 일정한 두께의 기다란 금속편으로 이루어지는 것을 특징으로 한다.

본 고안의 또 다른 일면에 따라, 상기 본체는 원통 형상으로 이루어지는 것을 특징으로 한다.

그리고 상기 본체는 사각형 모양으로 이루어지는 것을 특징으로 한다.

본 고안의 또 다른 일면에 따라, 상기 협착턱은 상기 협착밴드를 봉제에 의하여 연결하여 형성되는 것을 특징으로 한다.

본 고안의 상기와 같은 구성에 따라, 무봉제에 의하여 협착밴드 내부에 상기 협착턱을 간단하게 형성하고, 한 쌍의 상기 협착턱 사이의 공간에 클립이 내장되므로 외관이 해치는 것을 방지할 수 있고, 또한 협착밴드 내부에 클립이 안착되므로 탈락에 의한 분실을 예방할 수 있다. 그리고 착용자의 코 부위가 밀착되어 외부의 한기와 먼지가 흡입되는 것을 방지할 수 있을 뿐만 아니라 동절기에 착용자의 안경에 서리가 형성되는 것을 방지하는 효과가 발생한다.

도 1은 본 고안의 일실시예에 따른 밀착형 패션마스크의 사시도.
도 2는 도 1에 도시된 마스크의 부분 절단 요부 확대도.

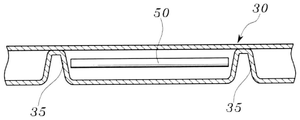

도 3은 요부 단면도.
도 4는 클립의 사시도.
도 5는 사용상태도.
도 6은 다른 실시예에 따른 클립의 사시도.
도 7은 다른 실시예에 따른 마스크의 사시도.

이하, 첨부한 도면을 참조하여 본 발명의 바람직한 실시예를 상술하며, 도면 전체를 통하여 동일한 부분에는 동일한 도면부호를 사용하기로 한다.

도 1은 본 고안의 일실시예에 따른 밀착형 패션마스크의 사시도이고, 도 2는 부분절단 요부 확대도이다.

도면에 도시된 바와 같이, 도면부호 10으로 도시한 본 고안에 의한 밀착형 패션마스크는 본체(20), 장식밴드(40), 협착밴드(30), 협착턱(35) 및 클립(50) 등으로 구성된다.

상기 본체(20)는 얼굴의 전면에 안착되어 외부의 먼지나 한기가 코로 흡입되는 것을 걸러주는데, 도면에 도시된 바와 같이 원통 형상으로 형성되어 있다.

그리고 상기 협착밴드(30)는 상기 본체(20)의 상단부에 무봉제에 의하여 연결되며, 단면이 폐곡선을 이루어서 중공부를 형성하게 된다. 착용 시에 상기 협착밴드(30)는 착용자의 콧등에 위치하게 된다.(도 5 참조) 상기 협착밴드(30) 상부에는 폭이 넓은 장식밴드(40)를 추가로 성형할 수 있다.

상기 본체(20), 협착밴드(30) 및 장식밴드(40)는 환형 편직기(Circular Knitting Machine)에 의하여 무봉제로 성형하는 것이 바람직한데, 상기 환형 편직기로 성형 시에, 상기 협착밴드(30)의 일부분이 상기 본체(20)와 떨어지게 편직되어서 한 쌍의 귀걸이(100)를 형성하고, 상기 본체(20)의 전면에는 공극이 크게 형성되는 호기부(200)가 형성되는 것이 바람직하다.

도 2와 도 3에 도시된 바와 같이, 상기 협착밴드(30)에는 내측으로 압착되는 한 쌍의 협착턱(35)이 일체로 형성된다. 그리고 한 쌍의 상기 협착턱(35) 사이에는 클립(50)이 안착되게 된다.

상기 클립(50)은 와이어(53)와 외피(55)로 구성되는데, 상기 와이어(53)는 연성의 금속재질로 이루어지고, 상기 외피(55)는 와이어(53)를 감싸는 형상으로 합성수지에 의하여 이루어진다.(도 4 참조)

연성의 금속재질로 이루어진 상기 클립(50)은 사용자의 손가락 힘에 의하여 용이하게 변형이 되는데, 사용자가 본 고안의 밀착형 패션마스크(10)를 착용한 후에, 사용자의 콧등에 위치한 상기 클립(50)을 손가락으로 누르게 되면, 가요성이 있는 상기 클립(50)은 콧등과 볼 사이의 공간으로 함몰되면서 형상이 변형되게 된다.

이와 같이 변형되는 상기 클립(50)에 의하여 본 고안의 협착밴드(30)가 착용자의 얼굴에 밀착되게 된다. 이와 같이 사용자 코의 양쪽부분으로 함몰되어 밀착되는 상기 협착밴드(30)에 의하여 외부의 한기나 먼지가 사용자의 호흡기로 흡입되는 것을 방지할 뿐만 아니라, 호흡 시에 발생하는 고온다습한 공기가 사용자의 눈으로 발산되는 것을 방지하여, 안경에 서리가 형성되는 것을 방지할 수 있게 된다.

그리고 상기 밴드는 도 6에 도시된 바와 같이, 연성의 금속재질로 일정한 두께의 기다란 금속편으로 이루어질 수도 있고, 상기 본체(20)는 사각형 모양으로 이루어질 수도 있다.(도 7 참조)

본 고안의 또 다른 일면에 따라, 상기 협착턱(35)은 상기 협착밴드(30)를 협착하여 봉제로 서로 연결하여 형성할 수도 있다.

이상에서 설명한 것은 본 고안에 따른 밀착형 패션마스크를 실시하기 위한 하나의 실시예에 불과한 것으로서, 본 고안은 상기한 실시예에 한정되지 아니하고 이하의 실용신안등록청구범위에서 청구하는 바와 같이 본 고안의 요지를 벗어남이 없이 당해 고안이 속하는 분야에서 통상의 지식을 가진 자라면 누구든지 다양한 변경 실시가 가능한 범위까지 본 고안의 기술적 사상이 있다고 할 것이다.

10: 밀착형 패션마스크, 20: 본체,
30: 협착밴드, 35: 협착턱,
40: 장식밴드, 50: 클립

Claims (8)

1. 얼굴의 전면에 안착되어 외부의 먼지나 한기가 코로 흡입되는 것을 걸러주는 본체(20);
   단면이 폐곡선을 이루며, 상기 본체(20)의 상단부에 무봉제에 의하여 연결되는 협착밴드(30); 및
   가요성 재질로 이루어지고, 상기 협착밴드(30)의 내부 공간에 안착되는 클립(50)으로 구성되는 것을 특징으로 하는 밀착형 패션마스크.
2. 제 1항에 있어서, 상기 협착밴드(30)에는 내측으로 압착되고, 일정거리 이격되게 한 쌍의 협착턱(35)이 추가로 형성되고, 상기 클립(50)이 상기 협착턱(35) 사이에 안착되는 것을 특징으로 하는 밀착형 패션마스크.
3. 제 1항 또는 제 2항에 있어서, 상기 협착턱(35)은 상기 협착밴드(30)와 무봉제로 형성되는 것을 특징으로 하는 밀착형 패션마스크.
4. 제 3항에 있어서, 상기 클립(50)은 연성의 금속재질로 이루어지는 와이어(53); 및 합성수지로 이루어지고, 상기 와이어(53)를 감싸는 외피(55)로 이루어지는 것을 특징으로 하는 밀착형 패션마스크.
5. 제 3항에 있어서, 상기 클립(50)은 연성의 금속재질로 일정한 두께의 기다란 금속편으로 이루어지는 것을 특징으로 하는 밀착형 패션마스크.
6. 제 3항에 있어서, 상기 본체(20)는 원통 형상으로 이루어지는 것을 특징으로 하는 밀착형 패션마스크.
7. 제 3항에 있어서, 상기 본체(20)는 사각형 모양으로 이루어지는 것을 특징으로 하는 밀착형 패션마스크.
8. 제 1항 또는 제 2항에 있어서, 상기 협착턱(35)은 상기 협착밴드(30)를 봉제에 의하여 연결하여 형성되는 것을 특징으로 하는 밀착형 패션마스크.
