Abstract

본 고안은 발광다이오드 램프 살균장치로서 보다 상세하게는 근적외선과 자외선의 발광 다이오드를 이용한 하나의 장치에 의해 주방용품 및 싱크대부분과 화장실 변기주변을 살균 함으로써 미생물 및 세균 등의 번식을 방지하여 청결한 주방 및 화장실을 유지할 수 있으며 용이한 탈부착과 크기조절로 청결유지 범위를 확대, 축소할 수 있으며 사용자의 실내활동시 근적외선의 노출로 인해 피부건강 및 미용에 도움이 될 수 있는 발광다이오드를 이용한 램프 살균장치에 관한 것이다The present invention is a light emitting diode lamp sterilizer, and more particularly, it cleans kitchen utensils, sinks and toilets by using a single device using light emitting diodes of near-infrared and ultraviolet light to prevent the growth of microorganisms and bacteria. It can maintain the toilet, and can easily expand and reduce the range of cleanliness by easily attaching and detaching and adjusting the size. About

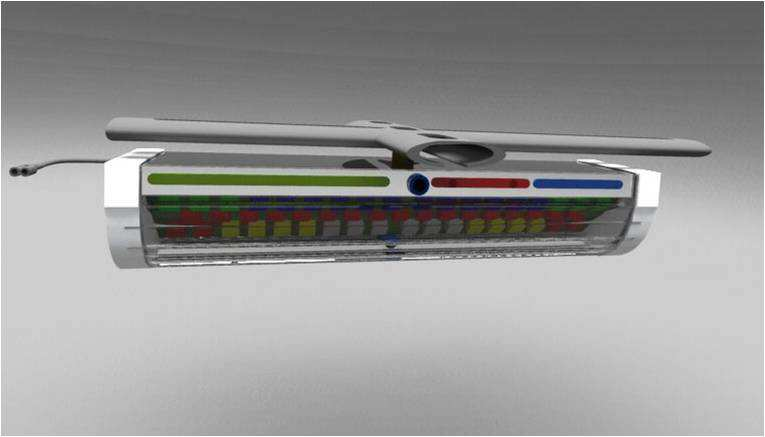

Figure utm00001
Figure utm00001

Description

발광다이오드 램프를 이용한 살균장치{Light-emitting diode lamp srerilization system}Sterilizer using light emitting diode lamp {Light-emitting diode lamp srerilization system}

본 고안은 자외선 및 근 적외선 발광다이오드 램프로 살균하는 장치에 관한 것으로 더욱 상세하게는 주방 및 화장실 변기 주변에 근 적외선과 자외선을 조사하여 미생물과 세균을 살균하는 발광다이오드 램프 살균장치에 관한 것이다.The present invention relates to a device for sterilizing with ultraviolet and near-infrared light emitting diode lamps, and more particularly, to a light emitting diode lamp sterilizing apparatus for sterilizing microorganisms and bacteria by irradiating near-infrared and ultraviolet light around kitchen and toilet toilets.

일반적으로 주방 및 화장실은 일정한 시설들을 이용하는 공간으로 항상 습도가 발생 되어 세균 및 미생물의 번식의 우려가 크고 이에 따라 사용자의 건강과 질병을 유발 할 수 있는 문제가 발생한다. 이러한 세균 번식을 방지하기 위해 별도의 자외선 살균장치를 활용하여 살균하고 있으나 주방용품의 이동이 불편하고 자외선 살균장치의 크기가 한정되어 있어 일정한 규모 내에서만 살균이 이루어지므로 주방주변에 세균 및 미생물이 번식하게 되는 문제가 있다. In general, kitchens and toilets are spaces that use certain facilities, and the humidity is always generated, causing the growth of bacteria and microorganisms, and thus causing problems of user's health and disease. In order to prevent the breeding of bacteria, sterilization is carried out by using a separate UV sterilizer, but the movement of kitchen utensils is inconvenient and the size of the UV sterilizer is limited. There is a problem done.

또한, 물 사용이 많은 화장실 및 세면장은 세균이나 미생물을 제거하기 위해 화학적인 약품 등을 사용하고 있으나 세균 제거에 한계가 있고 자연환경을 훼손시키는 문제가 존재한다.In addition, toilets and washrooms that use a lot of water use chemicals to remove bacteria or microorganisms, but there is a limit in removing bacteria and damage to the natural environment.

이에 현대사회에서는 사용자의 건강한 생활을 위해 세균과 미생물을 제거하는 단순한 역할뿐만 아니라 사용자의 건강과 질병예방 및 쾌적한 실내환경 조성에 도움이 되는 환경 친화적이고 다기능을 가진 장치를 요구하고 있는 실정이다For this reason, the modern society requires not only a simple role of removing germs and microorganisms, but also an environment-friendly and multifunctional device to help users' health and disease prevention and to create a pleasant indoor environment.

상기의 제반 문제점을 해소하기 위해 안 출 된 것으로 발광다이오드 램프 살균장치를 통해 주방 및 화장실을 살균 처리하고 세균 및 미생물의 번식을 억제함으로써 주방 및 화장실의 청결을 유지할 수 있고 쾌적한 실내공간 창출에 도움이 되는 발광다이오드 램프 살균장치를 제공함에 그 목적이 있다.
In order to solve the above problems, the LED and LED sterilizer sterilizes the kitchen and toilet and suppresses the growth of germs and microorganisms to maintain the cleanliness of the kitchen and toilet and help to create a comfortable indoor space. Its purpose is to provide a light emitting diode lamp sterilizing device.

전술한 목적을 달성하기 위해 본 고안에 따른 발광다이오드 램프 살균장치(10)는 주방의 싱크대 상방에 위치하는 찬장의 하단부에 설치된 가로형(100) 및 세로형(150) 지지패널과 연결되어 싱크대를 향해 근 적외선과 자외선을 조사하는 발광다이오드를 다수의 보조 발광다이오드와 같이 발광다이오드 설치부인 회로기판(400)에 설치하여 본 살균장치(10) 전면 상단부에 설치된 사용자의 근접 여부를 감지하는 근접감지센서(260)와 하단부 중앙에 설치된 살균장치 전원 온(on),오프(off) 시키는 동작센서(270)를 각각의 작동을 제어하되 하단부 동작센서(270)가 전원을 온(on)이 된 상태에서 상단부 근접감지센서(260)에서 사용자가 근접거리에서 벗어남을 감지하면 자외선 발광다이오드(410)가 온(on)이 됨과 동시에 보조 발광다이오드는 오프(OFF) 상태로 되며, 이때 자외선 발광다이오드는 지속적인 온(on)상태를 유지하지 않고 일정한 시간간격으로 온(on)과 오프(off)로 반복적으로 작동하되, 자외선 발광다이오드(410)가 온(on)이 되면 근 적외선 발광다이오드(420)는 오프(off) 상태로 그 반대의 경우도 마찬가지로 작동한다. 이러한 자외선 발광다이오드(410)와 근 적외선 발광다이오드(420)는 교대로 순차적으로 반복 작동한다.In order to achieve the above object, the LED lamp sterilizer 10 according to the present invention is connected to the horizontal type 100 and the vertical type 150 supporting panels installed at the lower end of the cupboard located above the sink of the kitchen, and toward the sink. Proximity detection sensor for detecting the proximity of the user installed in the upper surface of the front of the disinfection device 10 by installing a light emitting diode for irradiating near infrared and ultraviolet light on the circuit board 400 which is a light emitting diode installation unit like a plurality of auxiliary light emitting diodes ( 260 and the operation sensor 270 for power on (on), off (off) the sterilizer installed in the center of the lower part to control the operation of the upper part in the state in which the lower motion sensor 270 is turned on (on) When the proximity sensor 260 detects that the user deviates from the proximity distance, the ultraviolet light emitting diode 410 is turned on and at the same time the auxiliary light emitting diode is turned off. The linear light emitting diode is repeatedly operated on and off at a predetermined time interval without maintaining a continuous on state, but when the ultraviolet light emitting diode 410 is turned on, the near infrared light emitting diode is turned on. 420 is off and vice versa. The ultraviolet light emitting diodes 410 and the near infrared light emitting diodes 420 alternately repeat sequentially.

살균장치(10) 전면 상단부 중앙 근접감지 센서(260)에서 사용자 접근을 감지하면 보조 발광다이오드를 온(on) 시키면서 근 적외선 또는 자외선 발광다이오드는 오프(off) 상태로 제어하는 제어부를 포함하여 이루어진다.When the central proximity sensor 260 of the front upper part of the sterilizer 10 detects user approach, the near-infrared or ultraviolet light-emitting diode is turned on while the auxiliary light-emitting diode is turned on.

본 고안의 발광다이오드 램프 살균장치(10)는 가로형(100) 및 세로형(150) 지지패널을 따라 수평 걸림 부재(205) 또는 수직 걸림 부재(204)와의 연결로 전후좌우 이동과 살균장치 양 옆에 위치한 좌측 소켓 끼움 홀(241)과 우측 소켓 끼움 돌기(251)를 발광다이오드 살균장치(10)의 복수 연결로 살균 조사범위를 확대 및 축소할 수 있어 설치공간 및 비용을 절감할 수 있다.The light emitting diode lamp sterilizing apparatus 10 of the present invention is connected to the horizontal locking member 205 or the vertical locking member 204 along the horizontal type 100 and the vertical type 150 support panel, and then moved back and forth, left and right and both sides of the sterilizing device. The left socket fitting hole 241 and the right socket fitting protrusion 251 located in the can be expanded and reduced the sterilization irradiation range by multiple connections of the LED sterilizer 10 can reduce the installation space and cost.

주방 싱크대 주변 및 화장실 변기 주변, 습기가 많은 특정 장소 등에 조사하여 살균함으로서 청결한 실내환경이 조성되어 쾌적한 실내공간이 이루어진다.
A clean indoor environment is created by sterilizing by inspecting around kitchen sinks, toilets, toilets, and other places with high humidity to create a pleasant indoor space.

도 1은 발광다이오드 램프 살균장치를 도시한 사시도 이고,
도 2는 발광다이오드 램프 살균장치의 상세 사시도 이며,
도 3은 복수의 발광다이오드 램프 살균장치의 후면 사시도 이고,
도 4는 발광다이오드 램프 살균장치의 조립 전,후의 사시도 이며,
도 5는 발광다이오드 램프 살균장치의 발광다이오드 배열,배치 사시도 이며,
도 6은 본 고안의 실시 예에 따른 주방에 살균장치가 설치된 상태를 도시한 사시도 이고,
도 7은 본 고안의 실시 예에 따른 화장실에 살균장치가 설치된 상태를 도시한 사시도 이며,
도 8은 발광다이오드 램프 살균장치의 좌,우측 소켓을 도시한 사시도 이다.1 is a perspective view showing a light emitting diode lamp sterilizing apparatus,
Figure 2 is a detailed perspective view of the LED lamp sterilizer,
Figure 3 is a rear perspective view of the plurality of light emitting diode lamp sterilizer,
4 is a perspective view before and after assembly of the LED lamp sterilizer,
5 is a light emitting diode arrangement, arrangement perspective view of a light emitting diode lamp sterilizer,
6 is a perspective view illustrating a sterilization apparatus installed in a kitchen according to an embodiment of the present invention,
7 is a perspective view showing a state in which the sterilization apparatus is installed in the toilet according to an embodiment of the present invention,
8 is a perspective view showing left and right sockets of the LED lamp sterilizer.

이하에서는 첨부된 도면(그림)을 참조하여 본 고안에 따른 주방 및 화장실의 발광다이오드 램프 살균장치의 바람직한 실시 예를 상세하게 설명한다.Hereinafter, with reference to the accompanying drawings (picture) will be described in detail a preferred embodiment of the light emitting diode lamp sterilizer of the kitchen and toilet according to the present invention.

도 6은 발광다이오드 램프 살균장치가 주방에 설치된 상태를 도시한 사시도 이며 도 7은 화장실에 설치된 상태를 도시한 것이다.6 is a perspective view illustrating a state in which a light emitting diode lamp sterilizer is installed in a kitchen, and FIG. 7 illustrates a state installed in a bathroom.

본 고안에 따른 발광다이오드 램프 살균장치는 도 3에 도시된 바와 같이 가로형(100) 및 세로형 지지패널(150)과 도 2에서 도시한 발광다이오드 살균장치(10)의 녹색 표시등(230), 적색 표시등(220), 청색표시등(210)과 도 5의 자외선 발광다이오드(410),근 적외선 발광다이오드(420), 청색 발광다이오드(460) 흰색 발광다이오드(470) 황색 발광다이오드(450) 적색 발광다이오드(440) 녹색 발광다이오드(430) 및 근접감지 센서(260), 동작센서(270)를 제어하는 제어부(300)와 발광다이오드 설치 부의 회로기판(400)으로 구성되며, 스테인리스 스틸 재질의 외관케이스(200), 투명 플라스틱 재질의 발광다이오드 보호커버(210),좌측소켓(250),우측소켓(240)을 포함하여 이루어진다. The light emitting diode lamp sterilizing apparatus according to the present invention has a horizontal type 100 and a vertical support panel 150 and a green indicator light 230 of the light emitting diode sterilizing apparatus 10 shown in FIG. The red indicator 220, the blue indicator 210, the ultraviolet light emitting diode 410 of FIG. 5, the near infrared light emitting diode 420, the blue light emitting diode 460, the white light emitting diode 470, and the yellow light emitting diode 450. The red light emitting diode 440 consists of a green light emitting diode 430, a proximity sensor 260, a control unit 300 for controlling the motion sensor 270, and a circuit board 400 of the light emitting diode installation unit. Appearance case 200, the light emitting diode protective cover 210 of a transparent plastic material, the left socket 250, the right socket 240 is made of.

도 3의 가로형(100),세로형(150) 지지패널은 도 6에 도시된 바와 같이, 주방에 마련된 싱크대(20)의 상방에 위치하는 싱크대 찬장(40)의 하단에 설치된다. 가로형(100),세로형(150) 지지패널은 찬장(40)의 하단 면에 직접 부착되므로 찬장(40)의 형상에 따라 변화될 수 있다. As shown in FIG. 6, the horizontal type 100 and the vertical type 150 support panel of FIG. 3 is installed at a lower end of the sink cupboard 40 positioned above the sink 20 provided in the kitchen. The horizontal 100 and vertical 150 support panels are directly attached to the bottom surface of the cupboard 40 and may be changed according to the shape of the cupboard 40.

도 7의 화장실에 설치될 지지패널은 장소가 협소한 변기 및 주변에 조사가 되어야 하므로 길이가 짧은 가로형(100) 또는 세로형(150) 지지패널로 화장실 벽면에 부착 설치하며, 화장실 벽면의 형상에 따라 변화될 수 있다. Since the support panel to be installed in the toilet of FIG. 7 should be irradiated around the toilet and the narrow space, the installation panel is attached to the bathroom wall by a short horizontal type (100) or a vertical type (150) support panel, and in the shape of the bathroom wall Can be changed accordingly.

가로형(100),세로형(150) 지지패널은 도 3에 도시된 바와 같이, 발광다이오드 램프 살균장치 상부에 수평 걸림 부재(205)와 연결되어 가로형(100),세로형(150) 지지패널을 따라 전후좌우 이동이 가능하고 주방의 형태와 위치에 따라 수평 걸림 부재(205)와 후면에 위치한 수직 걸림 부재(206)를 선택할 수 있다.As shown in FIG. 3, the horizontal type 100 and the vertical type 150 support panels are connected to the horizontal locking member 205 on the upper portion of the LED lamp sterilizer to form the horizontal type 100 and the vertical type 150 support panels. Accordingly, the front, rear, left and right can be moved and the horizontal locking member 205 and the vertical locking member 206 located on the rear side can be selected according to the shape and position of the kitchen.

회로기판(400)의 보조 발광다이오드는 청색(460),황색(450),녹색(430),적색(440),흰색(470)의 복수 보조 발광다이오드와 자외선 발광다이오드(410), 근 적외선 발광다이오드(420)가 회로기판(400) 길이방향을 따라 규칙적인 배열 또는 불규칙 적인 배열로 설치되어 있다.Auxiliary light emitting diodes of the circuit board 400 include a plurality of auxiliary light emitting diodes including blue (460), yellow (450), green (430), red (440), and white (470), ultraviolet light emitting diode (410), and near infrared light emitting diode. The diodes 420 are installed in a regular or irregular arrangement along the longitudinal direction of the circuit board 400.

발광다이오드가 설치될 설치 부 즉, 회로기판(400)은 좌측소켓(250)의 끼움 홀(253)과 우측소켓(240)의 끼움 홀(243)에 경사지게 배치,고정되어 일정한 발광다이오드 조사 각도를 유지하게 된다.The mounting portion, that is, the circuit board 400, to which the light emitting diode is to be installed, is inclined and fixed to the fitting hole 253 of the left socket 250 and the fitting hole 243 of the right socket 240 to fix a constant light emitting diode irradiation angle. Will be maintained.

발광다이오드 살균장치 외부 케이스(200)와 발광다이오드 보호커버(280)는 좌측소켓(250)의 케이스 끼움 홀(252)과 우측소켓의 케이스 끼움 홀(243)에 고정된다.The light emitting diode sterilizer outer case 200 and the light emitting diode protective cover 280 are fixed to the case fitting hole 252 of the left socket 250 and the case fitting hole 243 of the right socket.

자외선 발광다이오드(410)는 자외선 대역 파장중 250나노미터에서 450나노미터를 조사하는 자외선 발광다이오드를 이용하여 주방 및 화장실 변기에 서식하는 유해 세균 및 미생물을 짧은 시간 내에 표면을 살균,소독하는 효과가 있다. 그러나 자외선은 인체에 유해한 대역 파장으로 사용자 보호를 위해 살균장치 내부 회로기판(400)을 경사지게 배치, 자외선 발광다이오드 조사 범위를 살균장치로부터 일정한 거리에만 조사되도록 회로기판의 기울기로 조절하였으며, 자외선 발광 다이오드가 온(on) 상태에서 지속적으로 자외선을 조사하는 것이 아니라 일정시간 간격으로 온(on)과 오프(off)를 반복적으로 작동 제어하며, 근접감지센서(260)에 의해 온(on), 오프(off) 되도록 제어한다. The ultraviolet light emitting diode 410 has an effect of disinfecting and disinfecting the surface of harmful bacteria and microorganisms in the kitchen and bathroom toilets in a short time by using an ultraviolet light emitting diode that irradiates 450 to 450 nanometers of the ultraviolet band wavelength. have. However, UV rays are inclined to the internal circuit board 400 of the sterilizer to protect the user with a band wavelength harmful to the human body, and the UV light emitting diode irradiation range is controlled by the inclination of the circuit board to be irradiated only at a certain distance from the sterilizer. Instead of continuously irradiating ultraviolet rays in the on state, the on and off operations are repeatedly controlled at regular time intervals, and are turned on and off by the proximity sensor 260. off).

근 적외선 발광다이오드(420)는 근 적외선 대역 파장중 900나노미터에서 1900나노미터를 조사하는 근 적외선 발광다이오드를 이용하여 자외선 발광다이오드(410) 의해 1차 표면 살균된 주방 및 화장실 변기 주변을 2차 살균하여 내부에 침투한 세균 및 미생물을 제거하며 기울어진 회로기판 중간에 위치하여 살균 범위를 자외선 살균보다 더 넓은 주방 및 변기 주변을 조사되도록 하며, 또한 자외선 발광다이오드(410)와는 순차적으로 온(on),오프(off)가 되도록 반복적 작동 제어하며, 근접감지센서(260)에 의해 온(on), 오프(off) 되도록 제어한다. The near-infrared light emitting diode 420 is a secondary surface around the kitchen and toilet toilet sterilized by the ultraviolet light emitting diode 410 using a near-infrared light emitting diode 410 irradiating 1900 nanometers at 900 nanometers of the near infrared band wavelength. It sterilizes to remove bacteria and microorganisms penetrated inside, and is located in the middle of the inclined circuit board so that the sterilization range is irradiated around the kitchen and the toilet, which is wider than UV sterilization, and is sequentially turned on with the UV light emitting diode 410. It is repeatedly controlled to be off (off), and controlled to be turned on (on), off (off) by the proximity sensor 260.

보조 발광다이오드는 청색(460),황색(450),녹색(430),적색(440),흰색(470)의 발광다이오드로서 자연적인 태양 빛에 가깝게 조사되며, 회로기판(400) 하단에 위치하여 조사범위를 주방 및 화장실 주변까지 조사범위가 미치도록 설치되어 일반 주방 보조조명 및 화장실 보조조명으로 대용할 수 있다. The auxiliary light emitting diodes are blue (460), yellow (450), green (430), red (440), and white (470) light emitting diodes, which are irradiated close to natural sun light, and are located below the circuit board 400. The scope of the survey extends to the vicinity of the kitchen and restrooms so that it can be used as a supplementary lighting for kitchens and restrooms.

자외선 발광다이오드(410) 또는 근 적외선 발광다이오드(420)가 온(on) 상태에서 근접감지센서(260)에 의해 사용자를 감지하면 즉시 보조 발광다이오드는 온(on) 상태로 작동됨과 동시에 자외선 발광다이오드(410) 또는 근 적외선 발광다이오드(420)는 오프(off) 상태가 된다. When the ultraviolet light emitting diode 410 or the near infrared light emitting diode 420 is detected by the proximity sensor 260 in the on state, the auxiliary light emitting diode is immediately turned on and the ultraviolet light emitting diode is simultaneously turned on. The 410 or the near infrared light emitting diode 420 is turned off.

살균장치 전면 상단부분에 위치하는 녹색표시등(230)은 보조 발광다이오드가 온(on) 상태에서 발광표시되며, 적색표시등(220)은 근 적외선 발광다이오드(420)를,청색표시등(210)은 자외선 발광다이오드(410)를 온(on)상태에서 각각 발광 표시되도록 제어한다.The green indicator 230 located in the upper portion of the front of the sterilizer is emitting light when the auxiliary LED is turned on, and the red indicator 220 is a near-infrared LED 420 and the blue indicator 210 ) Controls the ultraviolet light emitting diodes 410 to emit light in the on state.

근접감지센서(260)는 상기에서 서술한 바와 같이 살균장치 전면 상단 중앙에 위치하여 사용자의 접근 여부를 감지한다. 상기 근접감지센서(260)는 비접촉식 센서를 사용하여 전방으로부터 접근하는 사용자의 접근 여부를 미리 감지 대응하여 자외선의 노출로부터 사용자를 보호할 수 있기 때문이다. 또한, 상기 근접감지센서(260)는 복수가 설치 구비될 수도 있다. Proximity sensor 260 is located in the center of the front top of the sterilizer as described above to detect the user's approach. This is because the proximity sensor 260 may protect the user from exposure to ultraviolet rays by detecting in advance whether the user approaches from the front using a non-contact sensor. In addition, the proximity detection sensor 260 may be provided in plurality.

동작센서(270)는 살균장치 하단 중앙에 위치하여 사용자의 손동작에 의해 동작센서로부터 근접한 일정거리에서 동작이 감지되면 강제로 전원을 온(on),오프(off) 시킬 수 있으며 비접촉식 센서가 바람직하나 접촉식 센서도 사용할 수 있다. The motion sensor 270 is located at the bottom center of the sterilizer and can be forcibly turned on and off when a motion is detected at a certain distance from the motion sensor by a user's hand motion. Contact sensors can also be used.

회로기판(400)과 연결된 제어부(300)는 동작센서(270)에 의해 전원이 온(on) 상태에서 근접감지센서(260)에 의해 사용자 여부를 감지하여 사용자가 감지범위에서 벗어날 경우 자외선 발광다이오드(410)는 온(on) 상태로 자외선을 조사하나, 동시에 근적외선 발광다이오드(420)와 보조 발광다이오드는 즉시 오프(off) 상태가 된다.The control unit 300 connected to the circuit board 400 detects whether the user is detected by the proximity sensor 260 when the power is turned on by the operation sensor 270 and the user moves out of the detection range. 410 irradiates ultraviolet rays in an on state, but at the same time, the near infrared light emitting diode 420 and the auxiliary light emitting diode are turned off immediately.

일정시간 경과 후 자외선 발광다이오드가 오프(off)가 되면 동시에 근 적외선 발광다이오드(420)가 온(on) 상태로 되며 근접감지센서(260)에서 사용자를 감지할 때까지 순차적으로 반복 작동된다.When the ultraviolet light emitting diode is turned off after a certain time, the near infrared light emitting diode 420 is turned on at the same time and is repeatedly operated sequentially until the proximity sensor 260 detects the user.

보조 발광다이오드, 자외선 발광다이오드(410),근 적외선 발광다이오드(420)를 각각의 작동을 제어하되 상기 동작센서(270)가 전원이 온(on)이 된 상태에서는 근접감지센서(260)로부터 감지 신호를 입력받아 사용자가 근접한 경우 자외선 발광다이오드(410) 또는 근 적외선 발광다이오드(420)를 오프(off) 시킴과 동시 보조 발광 다이오드를 온(on) 시키도록 제어한다. The auxiliary light emitting diodes, the ultraviolet light emitting diodes 410, and the near infrared light emitting diodes 420 control the respective operations, but are detected by the proximity sensor 260 when the motion sensor 270 is turned on. When the user receives the signal and the user is close, the ultraviolet light emitting diode 410 or the near infrared light emitting diode 420 is turned off and the auxiliary light emitting diode is turned on at the same time.

또한 제어부(300)는 보조발광다이오드가 온(on) 상태가 되면 녹색표시등(230)을 발광 표시하여 사용자가 용이한 식별로 안심하고 주방이나 화장실을 사용할 수 있게 하며, 주방 및 화장실 사용 후 근접감지 센서에서 사용자가 멀어지면 그 반대로 작동한다. 이때 살균장치(10)의 제어부(390)는 근 적외선 발광다이오드 또는 자외선 발광다이오드만을 작동시켜 살균하는 것이다.In addition, the control unit 300 displays the green light 230 when the auxiliary light emitting diode is turned on, so that the user can safely use the kitchen or toilet with easy identification. When the user moves away from the sensor, the reverse works. At this time, the control unit 390 of the sterilization apparatus 10 is to sterilize by operating only the near infrared light emitting diode or ultraviolet light emitting diode.

또한 도 3에서 복수의 살균장치(10)를 상호 연결 즉, 좌측소켓 끼움 홀(241)과 우측소켓 끼움 돌기(251)가 서로 결합 되어 자외선 및 근 적외선의 조사범위를 확대할 수 있으며 이때 전원공급은 살균장치 후면 전원 구(201,202)에 살균장치끼리 연결한 선(203)을 통해 전원을 연결하며 나머지 전원 구는 콘센트에 연결한 인가받은 접속구를 통해 전원을 공급받는다.  In addition, in FIG. 3, the plurality of sterilizers 10 may be interconnected, that is, the left socket fitting hole 241 and the right socket fitting protrusion 251 may be coupled to each other to expand the irradiation range of ultraviolet rays and near infrared rays, and at this time, power supply Is connected to the power supply via the wire 203 connected to the sterilizers to the rear power sphere (201, 202) of the sterilizer, the remaining power sphere is supplied with power through an authorized connection port connected to the outlet.

일반 대중이 이용하는 다중 이용시설인 극장,백화점,공공시설과 학교,공공기관 등의 세면장 및 화장실에 비치할 수도 있고 일반 가정 및 상업시설에 비치하여 쾌적한 환경을 조성에 이용할 수 있으며, 발광다이오드의 대역별 파장개발 기술 속도를 증가시켜 반도체 발광다이오드 기술력을 제고시킬 수 있다 It can be stored in the toilets and restrooms of theaters, department stores, public facilities, schools, and public institutions such as multi-use facilities used by the general public, and can be used to create a pleasant environment in general home and commercial facilities. It can increase the technology of semiconductor light emitting diode by increasing the speed of development of each wavelength.

10 : 발광다이오드 램프 살균장치
20 : 싱크대
30 : 주방용품 건조대
40 : 찬장
50 : 화장실 변기
100 : 가로형 지지패널
150 : 세로형 지지패널
200 : 외관케이스 201 : 좌측 전원 구 202 : 우측 전원 구
203 : 전원 구 연결선 204 : 수직 걸림 부재 205 : 수평 걸림 부재
210 : 청색표시등
220 : 적색표시등
230 : 녹색표시등
240 : 우측소켓 241 : 끼움 돌기 242 : 케이스 끼움 홀
243 : 회로기판 끼움 홀
250 : 좌측소켓 251 : 끼움 돌기 252 : 케이스 끼움 홀
253 : 회로기판 끼움 홀
260 : 근접감지센서
270 : 동작감지센서
280 : 발광다이오드 보호커버
300 : 제어부
400 : 회로기판(발광 다이오드 설치 부)10: LED lamp sterilizer
20: sink
30: kitchenware drying rack
40: cupboard
50: toilet bowl
100: horizontal support panel
150: vertical support panel
200: exterior case 201: left power sphere 202: right power sphere
203: power sphere connecting line 204: vertical locking member 205: horizontal locking member
210: blue light
220: red indicator
230: green light
240: right socket 241: fitting projection 242: case fitting hole
243: circuit board insertion hole
250: left socket 251: fitting protrusion 252: case fitting hole
253: circuit board insertion hole
260: proximity sensor
270 motion detection sensor
280: light emitting diode protective cover
300: control unit
400: circuit board (light emitting diode installation)

Claims (7)

주방의 싱크대 상방에 위치하는 싱크대 찬장의 하단부에 가로형 및 세로형의 지지패널을 부착하고 또는 화장실 벽면에 지지패널을 부착하여 근 적외선과 자외선을 조사하는 발광다이오드 램프 살균장치의 수평 걸림 부재 또는 수직 걸림 부재와 연결되며, 살균장치 전방 상단부에 위치한 근접감지센서를 통해 사용자의 접근 여부에 따라 자외선 또는 근 적외선 발광다이오드를 오프(off) 또는 온(on) 시키며, 발광 다이오드 램프 살균장치 중앙 하단부에 위치한 동작센서를 통해 사용자가 램프에 접촉하지 않고 온(on) 또는 오프(off)를 제어하는 제어부를 포함하여 이루어진 발광다이오드 살균램프 장치.Horizontal locking member or vertical locking of LED lamp sterilizer for irradiating near-infrared and ultraviolet rays by attaching horizontal and vertical support panels to the bottom of the sink cupboard located above the kitchen sink or by attaching the support panels to the bathroom wall. Connected to the member, the proximity sensor located in the upper part of the front of the sterilizer turns off or on the ultraviolet or near-infrared light emitting diode according to the user's access, and is located at the bottom center of the LED lamp sterilizer. Light emitting diode sterilizing lamp device comprising a control unit for controlling the on (on) or off (off) without the user in contact with the lamp through the sensor. 상기 발광다이오드 램프 살균장치는 복수 살균장치의 좌,우측 끼움 홀(251)과 끼움 돌기(241)가 연결되어, 가로형 및 세로형 지지패널을 따라 전후좌우 위치 이동으로 근 적외선 및 자외선의 조사범위를 확대,축소 조절을 특징으로 하는 발광 다이오드 살균램프 장치. The light emitting diode lamp sterilizing device is connected to the left and right fitting holes 251 and the fitting protrusion 241 of the plurality of sterilizing devices, and moves the front and rear left and right positions along the horizontal and vertical support panels so that the irradiation range of near-infrared and ultraviolet rays is changed. LED sterilization lamp device characterized in that the zoom control. 발광다이오드 램프 살균장치는 사용자가 근접감지센서에 접근 여부를 감지함으로써 보조 발광다이오드인 적색,청색,흰색,황색의 발광다이오드가 온(on)이 되어 태양 빛에 가까운 가시광선이 조사되나, 동작센서가 온(on)이 된 상태에서 근접감지센서는 사용자가 근접에서 벗어남을 감지하면 보조 발광다이오드를 오프(off), 자외선 발광 다이오드를 온(on) 상태로 작동시키며 일정시간 간격으로 근 적외선 발광다이오드와 순차적으로 반복 작동시키는 것을 특징으로 하는 살균 램프장치.The LED lamp sterilizer detects whether a user approaches the proximity sensor so that the red, blue, white, and yellow light emitting diodes are turned on and visible light close to the sun is emitted. When the sensor is turned on, the proximity sensor turns off the auxiliary light emitting diode and turns on the ultraviolet light emitting diode on when it detects the user's proximity. Sterilizing lamp device, characterized in that for repeating the operation sequentially. 발광다이오드 살균장치 상단부에 보조 발광다이오드 작동을 표시하는 녹색 표시등이, 적색표시등은 근 적외선 발광다이오드 작동을, 청색표시등은 자외선 발광다이오드 작동을 발광 표시하여 사용자가 육안으로 근 적외선 및 자외선의 온(on),오프(off)를 용이하게 식별할 수 있는 것을 특징으로 하는 발광다이오드 램프 살균 장치.On top of the LED sterilizer, a green light is displayed to indicate the operation of the auxiliary light-emitting diode, a red light is used to display the near-infrared light-emitting diode operation, and a blue light is used to display the UV light-emitting diode operation. Light emitting diode lamp sterilizing apparatus, characterized in that the off can be easily identified. 발광다이오드 살균장치를 지지패널에서 분리시켜 특정부분에 용이하게 조사할 수 있게 하는 것을 특징으로 하는 발광다이오드 램프 살균 장치Light emitting diode lamp sterilizing device, characterized in that the light emitting diode sterilizing device is separated from the support panel so that it can be easily irradiated to a specific part 근 적외선 발광다이오드(420)와 자외선 발광다이오드(410)를 동시에 온(on),오프(off)가 되게 작동 제어할 수 있고, 근 적외선이나 자외선 발광다이오드 한가지 만 온(on), 오프(off)가 되게 작동 제어할 수도 있는 특징의 발광다이오드 램프 살균 장치The near infrared light emitting diode 420 and the ultraviolet light emitting diode 410 can be controlled to be turned on and off at the same time, and only one near infrared or ultraviolet light emitting diode is turned on or off. Light emitting diode lamp sterilizer which can be operated and controlled 발광 다이오드 램프 살균장치(10) 양 옆 좌측,우측 소켓의 내부 회로기판 끼움 홀(243,253)을 소켓과는 독립적으로 움직이게 하여 조사 방향 조절을 용이하게 할 수 있는 것을 특징으로 하는 발광 다이오드 램프 살균 장치LED lamp sterilizer 10, characterized in that it is easy to adjust the irradiation direction by moving the inner circuit board fitting holes (243, 253) of the left and right sockets on both sides independently of the socket.
