Abstract

본 발명은 건설공사시 거푸집에 사용되는 유로폼(Euro-Form), 알루미늄폼, 스틸폼(Steel Form)등 패널폼의 구조를 변경하여 강성향상 및 중량을 감소시킬 수 있는 거푸집용 패널 구조에 관한 것으로서, 그 특징적인 구성은 평판 형상으로 이루어진 면판(200)과, 상기 면판(200)의 일면 둘레에 절곡 형성된 지지판(210)과, 상기 면판(200)의 일면에 접촉되고 그 면판(200)의 강성을 보강하도록 연속적으로 절곡 형성된 절곡판(220)과, 상기 지지판(210)의 강성을 보강하도록 지지판(210)의 외측 둘레면에 설치된 프레임(230)을 포함하여서 된 것이다.

거푸집, 패널폼, 면판, 절곡판, 프레임

Description

거푸집용 패널 구조{Pannel structure for Panel Form}

본 발명은 거푸집용 패널 구조에 관한 것으로서, 더욱 상세하게는 건설공사시 거푸집에 사용되는 유로폼(Euro-Form), 알루미늄폼, 스틸폼(Steel Form)등 패널폼의 구조를 변경하여 강성향상 및 중량을 감소시킬 수 있는 거푸집용 패널 구조에 관한 것이다.

일반적으로 건설공사에서 콘크리트를 타설할 때 그 콘트리트가 소정의 형상이 유지되게 양생될 수 있도록 콘트리트를 지지하도록 콘트리트가 타설되는 벽면에 거푸집을 설치하고 있으며, 유로폼은 국내에서 가장 대표적으로 사용되는 거푸집용 패널폼중 하나이며 그 구조는 도 1에 나타낸 바와 같다.

여기에서 참조되는 바와 같이 패널폼은 콘크리트 면에 직접 닿는 면판(100)이 마련되어 있고, 그 면판(100)의 일면 둘레에는 면판(100)을 지지하기 위한 프레임(110)이 설치되어 있으며, 상기 프레임(110)에는 인접된 패널폼을 연결하기 위한 조립철물(도면 미도시)이 결합되는 결합공(111)이 형성되어 있다.

한편, 상기 프레임(110)의 내측에는 면판(100)의 중앙부 강성을 보강하기 위한 면판보강재(120)가 설치되어 있다.

그리고, 상기 면판(100)은 일반적으로 내수합판을 사용하고, 프레임(110)과 면판보강재(120)는 강재를 사용한다.

또한, 알루미늄폼은 유로폼과 기본적인 구조는 큰 차이가 없으나 합판이나 강재 대신에 알루미늄 소재를 사용한다.

알루미늄폼은 소재단가가 높아 임대비가 높지만 경량화에 따른 시공성이 우수하여 차츰 건설시장에서 많이 사용되고 있다.

스틸폼도 유로폼과 기본적인 구조는 큰 차이가 없으나 면판에 합판 대신 강판(Steel Plate)을 사용하는 차이가 있다.

현재 스틸폼은 주문생산으로 규격화가 어려운 위치에 사용되고 있는데, 무거운 중량과 높은 단가로 인해 널리 사용되지 못하고 있다.

이와 같은 기존의 패널폼은 공통적으로 일정한 두께의 단일 패널을 규격에 맞추어 절단한 후 프레임과 접합시키는 단순한 구조로서 콘크리트의 측압을 지지하는데 가장 중요한 강성을 확보하는데 단순히 패널의 두께에 의존하고 있다.

즉, 콘크리트의 측압이 커지면 패널의 두께를 두껍게 해야 하며, 이는 제작비 상승과 패널폼 중량 증가에 따른 시공성 저하로 이어진다.

또한 패널의 면적이 더 커지면 도 1에 나타낸 바와 같이 복수개의 면판보강재로써 보강을 해야 콘크리트 측압에 견딜 수 있다.

따라서, 부족한 패널의 강성을 증가시키려면 여러 곳에 면판보강재를 보강해 야 하고, 면판보강재를 보강할 때의 작업은 용접 작업이 대부분으로서 이러한 접합 과정이 복잡하여 제작성이 떨어지는 문제점이 있었다.

본 발명은 상기한 문제점을 해결하기 위한 것으로서, 그 목적은 콘크리트의 측압을 효과적으로 지지하기 위해 패널폼을 이중판형 단면구조로 형성하여 강성을 향상시켜 종래의 단일 패널을 대체하며 면판보강재의 구조를 단순화시킴으로써 구조적 효율성을 높여 제작성과 경제성은 물론, 경량화에 따른 시공성을 향상시킬 수 있는 거푸집용 패널 구조에 관한 것이다.

상기 목적을 달성하기 위한 본 발명의 특징적인 구성을 설명하면 다음과 같다.

본 발명 거푸집용 패널 구조는 평판 형상으로 이루어진 면판과, 상기 면판의 일면 둘레에 절곡 형성된 지지판과, 상기 면판의 일면에 접촉되고 그 면판의 강성을 보강하도록 연속적으로 절곡 형성된 절곡판과, 상기 지지판의 강성을 보강하도록 지지판의 외측 둘레면에 설치된 프레임을 포함하여서 된 것이다.

또한 본 발명 거푸집용 패널 구조는 상기 절곡판의 표면에는 보강재가 더 설치된 것이다.

또한, 본 발명 거푸집용 패널 구조는 상기 절곡판의 양 단부를 면판에 접촉되도록 경사면으로 절곡 형성된 것이다.

또한, 본 발명 거푸집용 패널 구조는 상기 절곡판의 경사면 일측에는 보강리브가 더 설치된 것이다.

본 발명은 거푸집용 패널폼이 이중판형 단면구조로 형성되어 강성이 향상되므로 콘크리트의 측압을 효과적으로 지지함은 물론, 종래의 패널폼보다 강성이 향상되므로 중량을 감소시켜 간편하게 시공할 수 있는 특유의 효과가 있다.

또한, 본 발명은 제작이 복잡한 면판보강재의 수를 최소화 하여 자동화 및 대량생산에 적합한 단면구조 및 접합방법의 적용으로 제작성을 향상시킬 수 있는 특유의 효과가 있다.

본 발명을 나타낸 첨부도면을 참조하여 설명하면 다음과 같다.

도 2a 내지 도 2c는 본 발명에 따른 거푸집의 조립 과정을 나타낸 단면도이고, 도 3은 본 발명에 따른 거푸집을 나타낸 사시도이며, 도 4는 본 발명에 따른 거푸집의 다른 실시예를 나타낸 사시도이고, 도 5는 본 발명에 따른 거푸집의 또 다른 실시예를 나타낸 사시도이다.

여기에서 참조 되는 바와 같이 본 발명은 콘크리트에 접촉되게 평판 형상으로 이루어진 면판(200)이 마련되어 있고, 상기 면판(200)의 일면 둘레에는 지지판(210)이 절곡 형성되어 있다.

한편, 상기 면판(200)의 일면에는 절곡판(220)이 접촉되어 있되, 그 절곡판(220)은 면판(200)의 강성을 보강하도록 동일한 형상으로 연속되게 절곡 형성되어 있다.

그리고, 상기 지지판(210)의 외측 둘레면에는 그 지지판(210)의 강성을 보강 하도록 프레임(230)이 설치되어 있다.

한편, 상기 면판(200)과 절곡판(220)의 강성을 보강하기 위하여 도 3에 나타낸 바와 같이 절곡판(220)의 표면에 보강재(240)를 더 설치할 수도 있으며, 상기 보강재(240)는 면판(200)의 크기 및 콘크리트의 측압에 따라서, 한 개 또는 적어도 2개 이상 복수개를 선택된 곳에 설치하는 것이다.

또한, 상기 절곡판(220)의 양 단부가 면판(200)에 긴밀히 접촉되도록 도 4에 나타낸 바와 같이 절곡판(220)의 양 단부에 경사면(221)이 형성되게 절곡하는 것도 가능하다.

그리고, 상기 경사면(221)을 보강하기 위하여 도 7에 나타낸 바와 같이 경사면(221)의 일측에 보강리브(250)를 설치하는 것도 가능하다.

이와 같이 구성된 본 발명을 상세히 설명하면 다음과 같다.

먼저, 도 2a에 나타낸 바와 같이 평판 형상으로 이루어진 면판(200)의 일면 두레에 지지판(210)을 절곡 형성하는 것이고, 상기 면판(200)의 일면에 도 2b에 나타낸 바와 같이 동일한 형상으로 연속되게 절곡 형성된 절곡판(220)을 설치하는 것이다.

그리고, 상기 지지판(210)의 외측 표면에 프레임(230)을 설치하는 것이며, 상기 절곡판(220)과 프레임(230)은 제작 자동화가 용이한 점용접(Spot Welding) 등의 방법으로 설치하는 것이 바람직하다.

이러한 본 발명에 의하면 면판(200)과 절곡판(220)이 이중판으로 일체 거동하기 때문에 점용접만으로도 충분한 내력을 보유하는 장점이 있다.

한편, 이중판의 처짐을 최소화하고 시공성을 높이기 위해 도 3에 나타낸 바와 같이 절곡판(220)의 표면에 보강재(240)를 설치하는 것이며, 본 발명은 보강재가 최소화 되므로 제작성 및 경제성이 향상되는 것이다.

그리고, 상기 프레임(230)에는 인접된 패널폼을 연결하기 위한 조립철물(도면 미도시)이 결합되는 결합공(231)을 형성하는 것이다.

또한, 면판(200)과 절곡판(220)의 접촉력을 향상시킬 때에는 도 4에 나타낸 바와 같이 절곡판(220)의 양 단부가 경사면(221)을 이루도록 절곡 형성하는 것이며, 이는 절곡판(220) 제작시 프레스 가공 제작이 가능하므로 제작성을 향상시킬 수 있는 것이다.

상기와 같이 절곡판(220)의 양 단부에 경사면(221)을 형성할 경우에는 그 경사면(221)의 강성을 보강할 수 있도록 도 5에 나타낸 바와 같이 경사면(221)의 일측에 보강리브(250)를 설치하는 것이다.

상술한 바와 같은 본 발명의 패널폼은 면판(200)과 절곡판(220)이 접합된 이중판형 단면구조로 형성되어 있으므로 단면의 강성이 크게 증가하여 콘크리트의 측압을 효율적으로 지지할 수 있는 것이며, 패널폼의 경량화는 물론 제작성이 향상되는 것이다.

도 1은 종래의 거푸집을 나타낸 사시도.

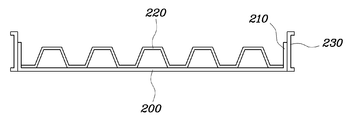

도 2a 내지 도 2c는 본 발명에 따른 거푸집의 조립 과정을 나타낸 단면도.

도 3은 본 발명에 따른 거푸집을 나타낸 사시도.

도 4는 본 발명에 따른 거푸집의 다른 실시예를 나타낸 사시도.

도 5는 본 발명에 따른 거푸집의 또 다른 실시예를 나타낸 사시도.

*도면의 주요부분에 대한 부호의 설명*

200 : 면판

210 : 지지판

220 : 절곡판

221 : 경사면

230 : 프레임

240 : 보강재

250 : 보강리브

Claims (4)

1. 평판 형상으로 이루어진 면판(200)과, 상기 면판(200)의 일면 둘레에 절곡 형성된 지지판(210)과, 상기 면판(200)의 일면에 접촉되고 그 면판(200)의 강성을 보강하도록 연속적으로 절곡 형성된 절곡판(220)과, 상기 지지판(210)의 강성을 보강하도록 지지판(210)의 외측 둘레면에 설치된 프레임(230)을 포함함을 특징으로 하는 거푸집용 패널 구조.
2. 청구항 1에 있어서,

   상기 절곡판(220)의 표면에는 보강재(240)가 더 설치됨을 특징으로 하는 거푸집용 패널 구조.
3. 청구항 1에 있어서,

   상기 절곡판(220)의 양 단부는 면판(200)에 접촉되도록 경사면(221)으로 절곡 형성됨을 특징으로 하는 거푸집용 패널 구조.
4. 청구항 4에 있어서,

   상기 절곡판(220)의 경사면(221) 일측에는 보강리브(250)가 더 설치됨을 특징으로 하는 거푸집용 패널 구조.
