KR200480674Y1

KR200480674Y1 - Medical Belly band

Info

Publication number: KR200480674Y1
Application number: KR2020140008703U
Authority: KR
Inventors: 김혜련
Original assignee: (주)메이드원
Priority date: 2014-11-26
Filing date: 2014-11-26
Publication date: 2016-06-24
Anticipated expiration: 2024-11-26
Also published as: KR20160001921U

Abstract

본 고안은 의료용 복대에 관한 것으로, 그 구성의 특징으로서 허리에 둘러매져 요추를 압박하도록 착용되는 한 쌍의 압박밴드와, 상기 압박밴드의 일단에 착용자에 적합한 길이로 조절하도록 조절수단이 형성되는 밴드부; 상기 압박밴드의 일단을 수용하도록 내·외로 벌림되는 한 쌍의 연결밴드와, 상기 연결밴드의 외면에 요추를 지지하도록 경질의 연결판을 구비하는 연결부; 및 상기 연결판의 외면에 상하로 일렬 배치되는 다수의 고리와, 상기 연결판에 마주하는 고리끼리 지그재그로 연결되는 제1·2조임끈과, 상기 제1·2조임끈에 각각 연결되어 압박을 조절하는 한 쌍의 조임판을 구비하는 조절부;를 포함하여 이루어지는 것을 특징으로 한다.
이에 따라 본 고안은 압박밴드를 착용자에게 적합한 길이로 조절할 수 있도록 하여 착용의 편의성과 함께 압박에 의한 치료 및 교정효과를 향상할 수가 있는 효과가 있다.The present invention relates to a medical bandage, and is characterized in that it comprises a pair of compression bands which are wrapped around the waist to be pressed to press the lumbar vertebrae, and a band portion in which one end of the compression band is provided with adjusting means ; A pair of connection bands extending inward and outward to receive one end of the compression band, and a connection part having a rigid connection plate for supporting the lumbar support on an outer surface of the connection band; And a plurality of rings arranged in an up-and-down manner on the outer surface of the connection plate, first and second tightening bands connected in a zigzag manner between the rings facing the connection plate, and first and second tightening bands connected to the first and second tightening bands, And a control unit having a pair of clamping plates.
Accordingly, the present invention has an effect that it is possible to adjust the pressing band to a length suitable for the wearer, thereby improving the ease of wearing and the treatment and correcting effect by the pressing.

Description

Medical belly band {Medical Belly band}

본 고안은 허리에 둘러매져 등을 압박해서 요추를 교정하거나 보호하는 복대에 관한 것으로, 보다 상세하게는 복대를 착용자에게 적합한 사이즈로 조절할 수 있도록 하여 착용의 편의성과 함께 압박에 의한 치료 및 교정효과를 향상할 수가 있는 의료용 복대에 관한 것이다.More particularly, the present invention relates to a method for adjusting the size of a wearer's biceps to a wearer's comfort, The present invention relates to a medical bag which can be improved.

의료용 복대는 허리에 착용되어 복부나 척추에 물리적인 압박을 가해서 일상생활로부터 허리를 보호하는 것은 물론, 척추질환을 앓고 있는 환자의 통증완화 및 자세교정으로 질환을 개선하는 치료보조로 널리 사용되고 있다. 기존에 복대는 단순히 허리를 감싸는 길이와 폭으로 형성되는 섬유띠와, 섬유띠의 양단에 벨크로나 버클이 일체로 형성되어 있다. 즉, 착용자가 섬유띠를 허리에 감싸서 소정의 압박력으로 둘러 맨 후에 벨크로나 버클로 고정하였다.The medical bag is worn on the waist and is used widely as a therapeutic aid to relieve the pain of the patients suffering from spinal diseases and to correct the posture by correcting the posture as well as protecting the back from daily life by applying physical pressure to the abdomen or spine. Conventionally, the belly has a fabric band formed by a length and a width that simply surrounds the waist, and a Velcro or a buckle formed integrally at both ends of the fabric band. That is, the wearer wrapped the fabric belt around the waist with a predetermined pressing force, and then fixed with a Velcro or buckle.

하지만 착용자가 두르는 힘으로만 압박하기 때문에 압박의 정도가 올바르지 못하였을 뿐만 아니라 복부에만 치중하게 되었다. 무엇보다 노인이나 아이들 또는 환자와 같이 근력이 약한 착용자는 혼자서 착용하기에 한계가 있다. 따라서 이러한 문제점을 해결하기 위한 방안이 필요했다.However, because of the pressure exerted by the wearer, not only the degree of compression was not correct, but also the abdomen only. Above all, wearers with weak muscles such as the elderly, children, or patients are limited to wearing them alone. Therefore, a solution was needed to solve these problems.

일예로, 한국 등록실용신안공보 제0146563호"요대", 한국 등록실용신안공보 제0362859호"착탈식 허리보호대"를 제안하고 있다. 제안된 복대는 밴드로 1차로 조임한 이후에 당김줄로 2차로 조절할 수 있도록 하였다. 따라서 압박의 정도를 올바르게 조절할 수가 있는 것은 물론, 복부와 등에 균일하게 압박할 수가 있다. 그러나 당김줄을 당기면 요추를 전체적으로 압박해줌에 따라 적합한 치료나 교정을 보장할 수가 없다. 즉, 환자마다 체형이 다를 뿐더러 증상에 따른 치료 조건도 각기 달라서 압박의 부위도 적합하게 변경되어야만 충분한 효과를 기대할 수가 있다. 무엇보다 압박의 잘못된 위치로 인해 오히려 요추에 변형을 초래하는 심각한 문제가 있다.For example, Korean Registered Utility Model No. 0146563, "Yodo" and Korean Registered Utility Model No. 0362859, "Removable Waist Protector" are proposed. The proposed band was first tightened with a band and then secondarily adjusted with a pull cord. Therefore, the degree of compression can be properly controlled, and the pressure can be uniformly applied to the abdomen and the like. However, pulling the pulling cord can not guarantee proper treatment or correction as the lumbar vertebrae are squeezed as a whole. In other words, the body shape is different for each patient, and the treatment conditions according to the symptoms are also different from each other. Above all, there is a serious problem that causes deformation of the lumbar spine due to the wrong position of compression.

다른 예로, 한국 등록실용신안공보 제0400508호"허리 보호용복대"를 제안하고 있다. 제안된 복대는 당김줄을 좌우측에 이중으로 개별 형성하여 환자의 체형에 따라 압박부위를 별도로 조절할 수 있도록 하였다. 하지만 압박부위가 요추가 아닌 옆구리에 위치하고 있어서 개별적으로 압박하더라도 결국, 요추를 전체적으로 압박될 수밖에 없다.As another example, Korean Registered Utility Model No. 0400508, "Waist Protective Bands" is proposed. The proposed bands were double formed on the left and right sides of the band so that the compression area could be adjusted separately according to the body shape of the patient. However, since the compression site is located on the side of the lumbar spine, it is inevitable that the lumbar vertebrae will be pressurized altogether even if they are pressed individually.

무엇보다 복대의 길이를 임의대로 조절할 수가 없으므로 착용자의 나이나 체형에 따라 착용하는데 불편한 문제가 있다. 예컨대, 외소한 체형이나 나이가 어려 허리가 얇은 착용자는 양손이 엇갈린 상태에서 둘러매야 하므로 착용이 불편한 것은 물론, 올바른 압박력으로 착용할 수가 없는 문제점이 있다.Above all, since the length of the bag can not be adjusted arbitrarily, there is a problem that it is inconvenient to wear according to the wearer's body shape. For example, a wearer who is slightly out of shape, has a small age, and has a thin waist needs to be wrapped around his / her hands in a staggered state, which is not only inconvenient to wear but also can not be worn with a correct pressing force.

[문헌1] 한국 등록실용신안공보 제0146563호"요대"[Document 1] Korean Registered Utility Model No. 0146563 " [문헌2] 한국 등록실용신안공보 제0362859호"착탈식 허리보호대"[Literature 2] Korean Registered Utility Model No. 0362859 "Detachable Waist Protector" [문헌3] 한국 등록실용신안공보 제0400508호"허리 보호용복대"[Document 3] Korean Utility Model Registration No. 0400508 entitled "Waist Protective Bands"

이에 따라 본 고안은 상기와 같은 종래의 문제점을 근본적으로 해결하기 위한 것으로서, 압박밴드를 착용자에게 적합한 길이로 조절할 수 있도록 하여 착용의 편의성과 함께 압박에 의한 치료 및 교정효과를 향상할 수가 있고, 압박영역을 분할시키고 분할된 압박영역을 복수의 조임판으로 개별 압박할 수가 있어 잘못된 압박으로 인한 부작용을 예방하고 증상에 따라 요추의 특정부위에만 집중 치료 및 집중 교정이 가능한 의료용 복대를 제공하려는데 그 목적이 있는 것이다.Accordingly, the present invention is intended to fundamentally solve the above-mentioned problems of the prior art, and it is possible to adjust the pressing band to a length suitable for the wearer, thereby improving the ease of wearing and the treatment and correcting effect by pressing, The purpose of the present invention is to provide a medical bag capable of intensive treatment and intensive correction only in a specific region of the lumbar region according to the symptom by preventing the side effect due to the wrong pressure by dividing the region and separately compressing the divided compression region with plural clamping plates It is.

이러한 목적을 달성하기 위해 본 고안은 허리에 둘러매져 요추를 압박하도록 착용되는 한 쌍의 압박밴드와, 상기 압박밴드의 일단에 착용자에 적합한 길이로 조절하도록 조절수단이 형성되는 밴드부; 상기 압박밴드의 일단을 수용하도록 내·외로 벌림되는 한 쌍의 연결밴드와, 상기 연결밴드의 외면에 요추를 지지하도록 경질의 연결판을 구비하는 연결부; 및 상기 연결판의 외면에 상하로 일렬 배치되는 다수의 고리와, 상기 연결판에 마주하는 고리끼리 지그재그로 연결되는 제1·2조임끈과, 상기 제1·2조임끈에 각각 연결되어 압박을 조절하는 한 쌍의 조임판을 구비하는 조절부;를 포함하여 이루어지는 것을 특징으로 한다.In order to achieve the above object, the present invention provides a medical device comprising: a pair of compression bands which are wrapped around a waist to be pressed to press a lumbar vertebra; A pair of connection bands extending inward and outward to receive one end of the compression band, and a connection part having a rigid connection plate for supporting the lumbar support on an outer surface of the connection band; And a plurality of rings arranged in an up-and-down manner on the outer surface of the connection plate, first and second tightening bands connected in a zigzag manner between the rings facing the connection plate, and first and second tightening bands connected to the first and second tightening bands, And a control unit having a pair of clamping plates.

이때, 본 고안에 의한 상기 밴드부의 조절수단은 압박밴드가 마주하는 내측단에 소정의 간격마다 다수의 절단선을 표시하되, 상기 절단선은 2~5mm 간격의 쌍침으로 박음질되는 것을 특징으로 한다.At this time, the adjusting means of the band according to the present invention is characterized in that a plurality of cutting lines are marked at predetermined intervals on the inner end facing the pressing band, and the cutting lines are stitched with twin needles each having an interval of 2 to 5 mm.

또한, 본 고안에 의한 상기 조절부의 제1조임끈은 우측 연결판의 상단에 고정되고, 마주하는 고리에 지그재그로 중앙까지 하향 연결되어 좌측 조임판에 고정되며, 제2조임끈은 좌측 연결판의 하단에 고정되고, 마주하는 고리에 지그재그로 중앙까지 상향 연결되어 우측 조임판에 고정되는 것을 특징으로 한다.In addition, the first tightening strap of the control unit according to the present invention is fixed to the upper end of the right connection plate, and is fixed to the left tightening plate by being zigzagged downwardly connected to the center of the opposing ring, and the second tightening string is fixed to the lower end of the left connection plate And is fixed to the right tightening plate by upwardly connecting to the center in a zigzag manner on the facing ring.

또한, 본 고안에 의한 상기 조절부는 연결판의 압박영역이 상부영역과 하부영역으로 이분할 되어 특정 영역에만 선택적으로 압박할 수 있는 것을 특징으로 한다.In addition, the controller according to the present invention is characterized in that the pressing region of the connecting plate is divided into an upper region and a lower region so that the pressing region can selectively press only on a specific region.

한편, 이에 앞서 본 명세서 및 실용신안등록청구범위에 사용된 용어나 단어는 통상적이거나 사전적인 의미로 한정해서 해석되어서는 아니 되며, 고안자는 그 자신의 고안을 가장 최선의 방법으로 설명하기 위해 용어의 개념을 적절하게 정의할 수 있다는 원칙에 입각하여 본 고안의 기술적 사상에 부합하는 의미와 개념으로 해석되어야만 한다. 따라서 본 명세서에 기재된 실시예와 도면에 도시된 구성은 본 고안의 가장 바람직한 일 실시예에 불과할 뿐이고, 본 고안의 기술적 사상을 모두 대변하는 것은 아니므로, 본 출원시점에 있어서 이들을 대체할 수 있는 다양한 균등물과 변형예들이 있을 수 있음을 이해하여야 한다.It should be understood, however, that the terminology or words used in the present specification and utility model registration claims should not be construed in an ordinary sense or a dictionary, and that the inventor shall not be construed to limit the use of the term It must be interpreted as a meaning and a concept consistent with the technical idea of the present invention, on the basis that the concept can be defined properly. Therefore, the embodiments described in the present specification and the configurations shown in the drawings are merely the most preferred embodiments of the present invention and do not represent all the technical ideas of the present invention. Therefore, It is to be understood that equivalents and modifications are possible.

이상의 구성 및 작용에서 설명한 바와 같이, 본 고안은 다음과 같은 효과를 제공한다.As described in the above construction and operation, the present invention provides the following effects.

첫째, 압박밴드를 착용자에게 적합한 길이로 조절할 수 있도록 하여 착용의 편의성과 함께 압박에 의한 치료 및 교정효과를 향상할 수가 있다.First, the pressing band can be adjusted to a length suitable for the wearer, so that the convenience of wearing can be improved, and the treatment and correcting effect by pressing can be improved.

둘째, 압박밴드에 의한 1차 압박과 조임판에 의한 2차 압박으로 착용자의 근력에 구애받지 않고 올바른 압박으로 편리하게 착용할 수가 있는 것은 물론, 허리에 가하는 압박을 고르게 분산시킬 수가 있다.Secondly, the first pressing by the pressing band and the second pressing by the fastening plate allow the wearer to conveniently wear with appropriate pressure without being affected by the strength of the wearer, and the pressing force applied to the waist can be evenly dispersed.

셋째, 분할된 압박영역을 복수의 조임판으로 개별 압박할 수가 있어 잘못된 압박으로 인한 부작용을 예방할 수가 있고, 증상에 따라 요추의 특정부위에만 집중 치료 및 집중 교정이 가능하다.Third, the divided pressure area can be individually pressed with a plurality of fastening plates, so that side effects due to erroneous compression can be prevented, and intensive treatment and concentration correction can be performed only in a specific region of the lumbar region according to the symptoms.

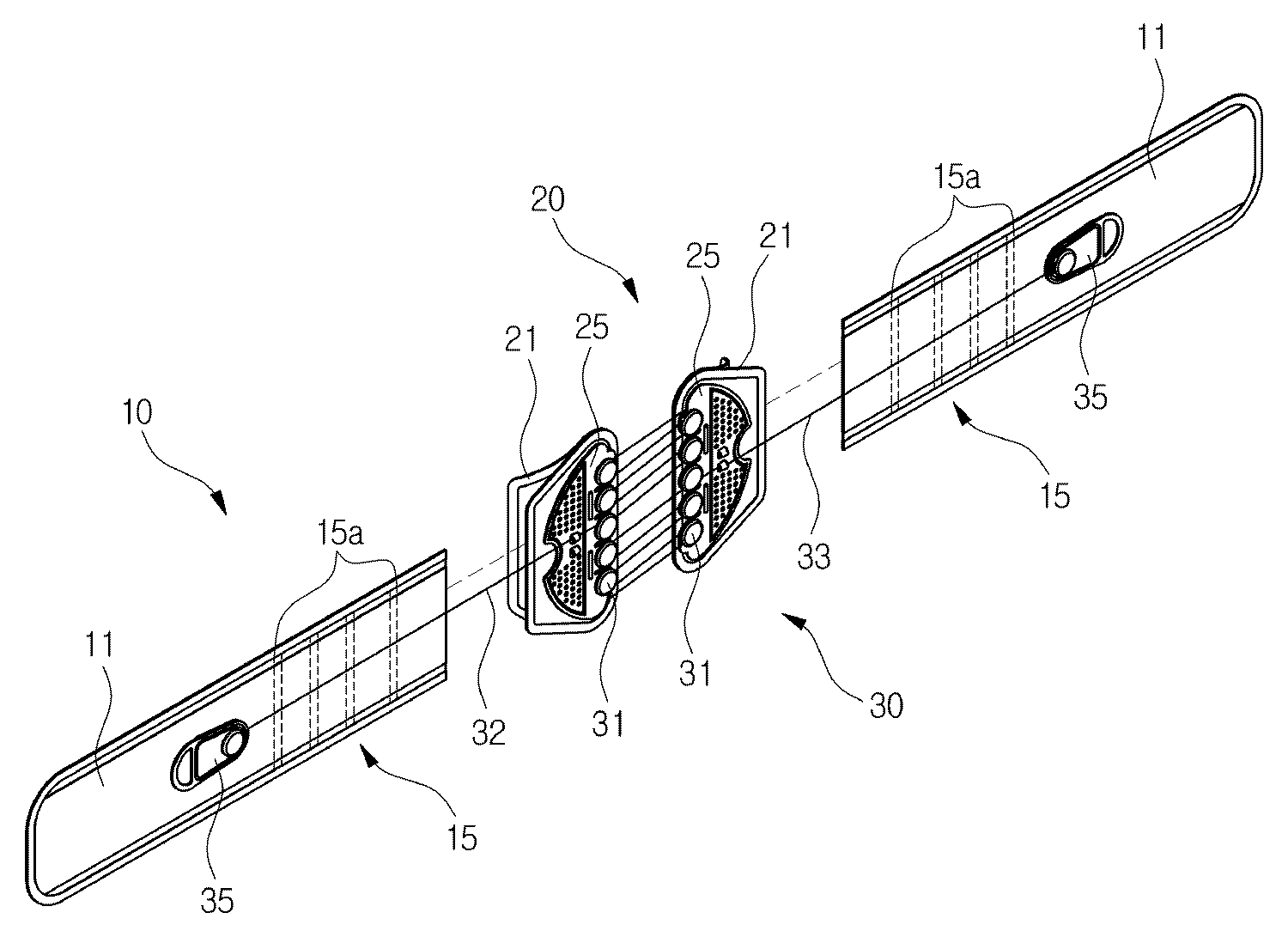

도 1은 본 고안에 따른 복대를 전체적으로 나타내는 사시도.
도 2는 본 고안에 따른 복대의 조절수단을 나타내는 구성도.
도 3은 본 고안에 따른 복대를 전체적으로 압박하는 조절상태도.
도 4는 본 고안에 따른 복대를 부분적으로 압박하는 조절상태도.Fig. 1 is a perspective view showing the whole of a bag according to the present invention. Fig.
Fig. 2 is a block diagram showing the adjusting means of the bag according to the present invention; Fig.
Fig. 3 is an adjustment state diagram depicting the overall performance of the bag according to the present invention. Fig.
Figure 4 is an adjustment view partially depressing the bag according to the present invention;

이하, 첨부된 도면을 참조하여 본 고안에 따른 바람직한 실시예를 상세하게 설명한다.Hereinafter, preferred embodiments of the present invention will be described in detail with reference to the accompanying drawings.

본 고안은 허리에 둘러매져 복부와 등을 압박해서 요추를 교정하거나 보호하는 복대와 관련되며, 밴드부(10)와 연결부(20) 및 조절부(30)를 주요 구성으로 하는 의료용 복대이다. 본 고안의 복대는 착용자의 허리에 적합한 길이(사이즈)로 조절할 수 있는 기능과, 허리를 1·2차로 조임 해서 압박하는 기능과, 요추를 전체 또는 부분적으로 압박하는 기능을 겸비하여 전반적인 착용감을 향상하고 압박에 의한 치료 및 교정효과를 극대화 할 수 있는 것을 주요 요지로 한다.The present invention relates to a medical bag that is mainly composed of a band portion 10, a connecting portion 20, and a regulating portion 30, which is related to a bag that is surrounded by the back and presses the abdomen and back to correct or protect the lumbar vertebrae. The bag of the present invention improves the overall fit by combining the ability to adjust the length (size) of the waist of the wearer, the ability to tighten the waist by tightening it in the first and second directions, and the function of pressing the lumbar vertebrae in whole or in part. And maximize the effect of treatment and correction by pressure.

본 고안에 따른 밴드부(10)는 도 1처럼 허리에 둘러매져 요추를 압박하도록 착용되는 한 쌍의 압박밴드(11)와, 압박밴드(11)의 일단에 착용자에 적합한 길이로 조절하도록 조절수단(15)이 형성된다.The band portion 10 according to the present invention comprises a pair of pressing bands 11 that are wrapped around the waist to be pressed against the lumbar vertebrae as shown in Fig. 1 and adjustable means 15 are formed.

압박밴드(11)는 허리를 충분히 감싸서 둘러지는 길이와 폭으로 재단되는 바탕천과, 바탕천의 테두리를 보호하도록 덧대진 상태로 재봉되는 마감천으로 이루어 진다. 여기서 바탕천의 내·외면에 서로 맞물리는 벨크로가 재봉된다. 벨크로는 압박밴드(11)를 허리에 둘러매진 상태로 요추를 압박하도록 여미어 준다.The pressing band 11 is composed of a base cloth sufficiently wrapped around the waist and cut to have a length and a width surrounded by the waist and a finishing cloth sewn in a padded state to protect the rim of the base cloth. Here, the velcro is intertwined with the inner and outer surfaces of the base fabric. The Velcro moves the compression band (11) around the waist to press the lumbar vertebrae.

조절수단(15)은 압박밴드(11)를 착용자에 적합한 길이로 절단할 수 있도록 형성된다. 이러한 조절수단(15)은 압박밴드(11)가 마주하는 내측단에 소정의 간격마다 다수의 절단선(15a)이 박음질되어 표시된다. 즉, 압박밴드(11)를 허리에 둘러보았을 때, 압박밴드(11)끼리 둘러져 포개지는 부위가 많은 경우에 도 2처럼 후술하는 연결부(20)로부터 분리한 다음, 절단선(15a)을 따라 가위로 절단하면 된다. 따라서 제조자는 압박밴드(11)를 가장 큰 대형 사이즈로만 제조하면 되고, 착용자는 사이즈에 구애받지 않고 구매 및 착용할 수가 있다. The adjusting means 15 is formed so as to cut the pressing band 11 into a length suitable for the wearer. The adjusting means 15 is formed by folding a plurality of cutting lines 15a at predetermined intervals on the inner end facing the pressing band 11. That is, when the pressing band 11 is wrapped around the waist, when the pressing band 11 is wrapped around the joining portion 20, the joining portion 20 is separated from the joining portion 20, . Therefore, the manufacturer can manufacture the pressing band 11 only in the largest size, and the wearer can purchase and wear the product regardless of the size.

이때, 절단선(15a)은 2~5mm 간격의 쌍침으로 박음질된다. 절단선(15a)은 절단할 수 있는 부위를 사이즈별로 표시한 것뿐만 아니라 절단 부위에 실이 풀려 해체되는 것을 방지해준다. 즉, 절단선(15a)을 쌍침으로 박음질 해두면 그 사이로 절단을 유도해서 압박밴드(11)의 마감처리는 물론, 절단조각까지 깔끔하게 마감된 상태로 처리할 수가 있다.At this time, the cutting line 15a is stitched with twin needles spaced 2 to 5 mm apart. The cutting line 15a not only displays the cutable portion by size, but also prevents the thread from being loosened and disassembled at the cut portion. That is, if the cutting line 15a is stitched with a pair of tweezers, cutting can be induced therebetween to finish the finishing process of the pressing band 11 as well as the cut pieces neatly.

또한, 본 고안에 따른 연결부(20)는 도 1처럼 압박밴드(11)의 일단을 수용하도록 내·외로 벌림되는 한 쌍의 연결밴드(21)와, 연결밴드(21)의 외면에 요추를 지지하도록 경질의 연결판(25)을 구비한다.The connecting portion 20 according to the present invention includes a pair of connecting bands 21 opened to receive one end of the pressing band 11 as shown in Fig. 1, a lumbar support And a connecting plate 25 having a hard surface.

연결밴드(21)는 요추를 전체적으로 압박하는 크기로 형성되는 한 쌍의 바탕천과 마감천이 서로 포개진 상태로 이루어지는데, 포개진 천이 중앙을 가로질러 서로 벌림 된다. 이러한 연결밴드(21)는 맞물리는 내면에 벨크로가 재봉되어 압박밴드(11)를 탈부착 가능하게 고정한다. 즉, 연결밴드(21)를 도 2처럼 벌려서 압박밴드(11)를 분리한 다음, 길이가 조절된 압박밴드(11)를 재 고정할 수가 있다.The connecting band 21 is formed by overlapping a pair of backing cloths and finishing cloths which are sized to press the lumbar vertebrae as a whole, and the overlaid cloths are spread apart across the center. The connecting band 21 is sewn on the inner surface of the engaging portion by a velcro to detachably fix the pressing band 11. That is, after the connecting band 21 is opened as shown in FIG. 2 to separate the pressing band 11, the pressing band 11 whose length has been adjusted can be re-fixed.

물론, 연결밴드(21)를 벌림되지 않고 일체로 형성시키고, 내면에 압박밴드(11)를 벨크로에 의해 탈부착 시킬 수도 있다. 하지만 압박밴드(11)에 발생하는 압박력을 안정적으로 견딜 수 있도록 연결밴드(21) 사이에 수용시켜 압박밴드(11)의 내·외면을 동시에 고정해주는 것이 좋다.Of course, the connecting band 21 may be integrally formed without being opened, and the pressing band 11 may be detachably attached to the inner surface by the Velcro. However, it is preferable that the inner and outer surfaces of the pressing band 11 are fixed at the same time by being accommodated between the connecting bands 21 so as to stably withstand the pressing force generated in the pressing band 11.

연결판(25)은 연결밴드(21)의 외면에 재봉되어 일체로 형성되는 경질의 판으로, 착용자에 의해 요추가 정상 각도 범위 외에서 굽혀지는 것을 억제하는 부목 역할을 수행한다. 이러한 연결판(25)은 도 2처럼 통기성을 가지도록 소정 면적에 천공되는 구멍이 형성되고, 일면에 후술하는 고리(31)가 일체로 형성된다.The connecting plate 25 is a rigid plate integrally formed by sewing on the outer surface of the connecting band 21 and serves as a splint for restraining the lumbar vertebrae from bending outside the normal angular range by the wearer. As shown in FIG. 2, the connecting plate 25 is formed with a perforated hole having a predetermined area so as to have air permeability, and a ring 31 described later is integrally formed on one surface.

또한, 본 고안에 따른 조절부(30)는 도 1처럼 연결판(25)의 외면에 상하로 일렬 배치되는 다수의 고리(31)와, 연결판(25)에 마주하는 고리(31)끼리 지그재그로 연결되는 제1·2조임끈(32)(33)과, 제1·2조임끈(32)(33)에 각각 연결되어 압박을 조절하는 한 쌍의 조임판(35)을 구비한다.The control unit 30 according to the present invention includes a plurality of rings 31 arranged vertically on the outer surface of the connecting plate 25 as shown in FIG. 1, and a plurality of rings 31 facing the connecting plate 25, And a pair of clamping plates 35 connected to the first and second clamping bands 32 and 33 to adjust the clamping force.

고리(31)는 제1·2조임끈(32)(33)을 통해 요추를 압박하도록 경유시키는 것으로, 연결판(25)의 외면에 일체로 형성된다. 이러한 고리(31)는 제1·2조임끈(32)(33)이 경유하여 리턴시키는 U형홈과, 통과시키는 =형홈이 형성된다. 즉, 상하 고리(31)에는 제1·2조임끈(32)(33)을 지그재그로 연결을 유도하는 리턴홈이 형성되고, 중앙 고리(31)에는 제1·2조임끈(32)(33)을 좌·우측 조임판(35)으로 연결을 유도하는 관통홈이 형성된다.The ring 31 is passed through the first and second tightening bands 32 and 33 to urge the lumbar vertebrae, and is integrally formed on the outer surface of the connecting plate 25. The ring 31 is formed with a U-shaped groove through which the first and second tightening bands 32 and 33 return and a U-shaped groove passing therethrough. That is, the upper and lower hooks 31 are formed with return grooves for guiding the first and second clamping bands 32 and 33 in a staggered manner, and the first and second clamping bands 32 and 33 are formed on the central hook 31 Through grooves for guiding the connection to the left and right tightening plates 35 are formed.

제1·2조임끈(32)(33)은 고리(31)를 통해 요추의 압박을 조절하는 것으로, 고리(31)에 지그재그로 연결된다. 즉, 제1조임끈(32)은 우측 연결판(25)의 상단에 고정되고, 마주하는 고리(31)에 지그재그로 중앙까지 하향 연결되어 좌측 조임판(35)에 고정된다. 그리고 제2조임끈(33)은 좌측 연결판(25)의 하단에 고정되고, 마주하는 고리(31)에 지그재그로 중앙까지 상향 연결되어 우측 조임판(35)에 고정된다.The first and second tightening strings 32 and 33 are zigzag-connected to the ring 31 by controlling the compression of the lumbar vertebrae via the ring 31. That is, the first tightening bands 32 are fixed to the upper end of the right connection plate 25, and are connected to the center of the ring 31 by zigzag downward to be fixed to the left tightening plate 35. The second tightening string 33 is fixed to the lower end of the left connection plate 25 and is fixed to the right tightening plate 35 by being upwardly connected to the center by zigzag at the opposite ring 31.

조임판(35)은 제1·2조임끈(32)(33)에 각각 연결되고, 압박밴드(11)의 외면에 벨크로에 의해 탈부착 된다. 즉, 조임판(35)은 제1·2조임끈(32)(33)을 당겨 압박력을 조절되게 유도하고, 조절된 압박력을 지속적으로 유지시켜 준다.The tightening plate 35 is connected to the first and second tightening bands 32 and 33 and is detachably attached to the outer surface of the pressing band 11 by a Velcro. That is, the tightening plate 35 pulls the first and second tightening bands 32 and 33 to guide the pressing force to be adjusted, and maintains the adjusted pressing force continuously.

이러한 조절부(30)는 연결판(25)의 압박영역이 상부영역(A)과 하부영역(B)으로 이분할 되어 특정 영역에만 집중적으로 압박할 수 있다. 즉, 좌·우측 조임판(35)을 동시에 당기면, 도 3처럼 연결판(25)의 동시에 인접하면서 요추를 전체적으로 압박할 수가 있다. 여기서 우측 조임판(35)만을 당기면, 도 4처럼 연결판(25)의 하단만이 순차 인접해 지면서 요추의 하부영역(B)만을 압박할 수가 있다.This adjustment portion 30 can divide the pressing region of the connecting plate 25 into the upper region A and the lower region B and concentrate only on the specific region. That is, when the left and right tightening plates 35 are simultaneously pulled, the lumbar can be pressed as a whole while being adjacent to the connecting plate 25 at the same time as shown in FIG. Here, when only the right side clamping plate 35 is pulled, only the lower end of the connecting plate 25 is sequentially adjacent as shown in FIG. 4, so that only the lower region B of the lumbar region can be pressed.

한편, 연결판(25)의 압박영역을 이분할하면 요추를 전체적으로 압박하더라도 상부영역(A)을 압박 한 다음, 하부영역(B)을 압박하는 과정으로 순차적 압박을 통해 보다 강하고 올바른 압박력을 가할 수가 있다.If the pressing region of the connecting plate 25 is divided, the upper region A is pressed and the lower region B is pressed even if the lumbar vertebrae are entirely pressed, so that a stronger and more right pressing force can be applied through sequential pressing have.

이와 같이, 본 고안은 분할된 압박영역을 복수의 조임판으로 개별 압박할 수가 있어 잘못된 압박으로 인한 부작용을 예방할 수가 있고, 증상에 따라 요추의 특정부위에만 집중 치료 및 집중 교정이 가능하다.In this way, the present invention is able to individually compress the divided compression area with a plurality of fastening plates, thereby preventing side effects due to erroneous compression, and it is possible to perform intensive treatment and concentrated correction only in a specific region of the lumbar region according to the symptoms.

본 고안은 기재된 실시예에 한정되는 것은 아니고, 본 고안의 사상 및 범위를 벗어나지 않고 다양하게 수정 및 변형할 수 있음은 이 기술의 분야에서 통상의 지식을 가진 자에게 자명하다. 따라서 그러한 변형예 또는 수정예들은 본 고안의 실용신안등록청구범위에 속한다 해야 할 것이다.It will be apparent to those skilled in the art that various modifications and variations can be made in the present invention without departing from the spirit and scope of the invention as defined by the appended claims. Accordingly, such variations or modifications should fall within the scope of the utility model registration claims of the present invention.

10: 밴드부 11: 압박밴드
15: 조절수단 15a: 절단선
20: 연결부 21: 연결밴드
25: 연결판 30: 조절부
31: 고리 32: 제1조임끈
33: 제2조임끈 35: 조임판
A: 상부영역 B: 하부영역10: band 11: compression band
15: adjusting means 15a: cutting line
20: connecting part 21: connecting band
25: connecting plate 30: regulating portion
31: collar 32: the first string
33: 2nd drawstring 35: fastening plate
A: upper region B: lower region

Claims

For medical bags:
A pair of compression bands worn around the waist to press the lumbar vertebrae and adjustment means indicated by a plurality of cutting lines at predetermined intervals on the inner end facing the compression bands to adjust the length of the compression bands according to the wearer A band part formed;
A pair of connecting bands sewn on the inner surface opened inward and outward so as to detachably fix one end of the pressing band whose length is adjusted by the adjusting means, A connecting portion having a plate; And
A plurality of rings arranged in an up-and-down manner on the outer surface of the connection plate, first and second tightening bands connected in a zigzag manner between the rings facing the connection plate, and first and second tightening bands connected to the first and second tightening bands, And an adjuster having a pair of clamping plates,
The first tightening band is fixed to the upper end of the right connection plate, and is fixed to the left tightening plate by being zigzagged downward to the center by a zigzag in the opposite ring. The second tightening band is fixed to the lower end of the left connection plate, And is fixed to the right tightening plate.

delete
