Abstract

본 고안은 의료용 수액세트의 점적통에 관한 것으로서, 좀더 상세하게 설명하면, 수액용기에 삽입되어 약물을 인출하는 경질(Hard)의 스파이크(Spike)와, 상기 약물을 잠시 저장하고 있다가 수액튜브로 배출하는 연질(Soft)의 적하관(滴下管)이 서로 요철 결합에 의한 조립식 구조로 이루어진 의료용 수액세트의 점적통에 관한 것이다.The present invention relates to a drop container of a medical infusion set, which will be described in more detail, a hard spike that is inserted into an infusion container and draws out a drug, and the drug is temporarily stored in an infusion tube. It is related with the drop container of the medical infusion set which consists of a prefabricated structure by which the soft dripping pipe discharged | emitted is mutually uneven | corrugated coupling.

Figure R2020120003660
Figure R2020120003660

Description

의료용 수액세트의 점적통{Drip chamber of medical injection set}Drip chamber of medical injection set

본 고안은 의료용 수액세트의 점적통에 관한 것으로서, 좀더 상세하게 설명하면, 수액용기에 삽입되어 약물을 인출하는 경질(Hard)의 스파이크(Spike)와, 상기 약물을 잠시 저장하고 있다가 수액튜브로 배출하는 연질(Soft)의 적하관(滴下管)이 서로 요철결합에 의한 조립식 구조로 이루어진 의료용 수액세트의 점적통에 관한 것이다.
The present invention relates to a drop container of a medical infusion set, which will be described in more detail, a hard spike that is inserted into an infusion container and draws out a drug, and the drug is temporarily stored in an infusion tube. It is related with the drop container of the medical infusion set which consists of the prefabricated structure by which the soft drip pipe discharged | emitted is mutually uneven | corrugated coupling.

일반적으로 수액(輸液, infusion solution)이라 함은 인체에 비경구적(非經口的)으로 수분과 전해질의 혼합물, 탄수화물, 아미노산액, 포도당액, 적혈구 부유액 등과 같은 인공용액을 공급하는 치료방법 또는 그 인공용액을 말한다.Generally, infusion solution is a therapeutic method for supplying artificial solution such as a mixture of water and electrolyte, carbohydrates, amino acid solution, glucose solution, red blood cell suspension, etc. to the human body parenterally. Refers to artificial solution.

이러한 수액을 인체에 투여하기 위해서는 도 1에 예시한 바와 같이, 수액을 저장하고 있는 수액용기(100)와, 상기 수액을 인출하여 인체로 안내하는 수액세트(200)를 사용한다. 이때, 상기 수액세트(200)는 통상적으로 상기 수액용기(100)에 서 인출한 수액을 잠시 저장하는 점적통(120)과, 상기 점적통(120)의 하단에 연결되는 수액튜브(140), 상기 수액튜브(140)를 통과하는 수액의 유량을 조절하는 유량조절기(130), 인체에 삽입되는 주사기(150)와 그 연결관(160), 그리고 상기 수액튜브(140)에 다른 약물을 투입하기 위한 분기관(170) 등으로 구성된다.In order to administer the sap to the human body, as illustrated in FIG. 1, the sap container 100 storing the sap and the sap set 200 which draws out the sap to guide the human body are used. At this time, the infusion set 200 is typically a drop container 120 for temporarily storing the sap drawn from the infusion container 100, the infusion tube 140 connected to the lower end of the drop container 120, Injecting other drugs into the flow controller 130, the syringe 150 and the connection tube 160, and the fluid tube 140, which is inserted into the human body to control the flow rate of the fluid passing through the fluid tube 140 It is composed of a branch pipe 170 and the like.

그리고 상기 점적통(120)은 수액용기(100)에 설치된 인출포트(110)에 삽입되는 스파이크(Spike)와, 상기 수액튜브(140)에 연결되는 적하관(滴下管)으로 이루어지는데, 상기 적하관은 인체로 주입되는 수액의 속도를 육안으로 확인하고, 나아가 수액과 함께 공기가 인체로 유입되지 않도록 방지하는 기능을 한다. And the drop container 120 is composed of a spike (spike) is inserted into the withdrawal port 110 installed in the infusion container 100, and a dropping pipe (滴下 管) connected to the infusion tube 140, the dropping The tube visually checks the speed of the sap injected into the human body, and further functions to prevent air from flowing into the human body with the sap.

여기서 상기 점적통(120)의 사용방법을 좀더 자세히 설명하면, 도 1과 같이 수액용기(100)의 인출포트(110)에 점적통(120)의 스파이크를 꽂아 수액용기(100)를 높이 매달아 두고, 상기 적하관 속에 수액을 절반 정도 채운 후에 유량조절기(130)를 개방하면, 스파이크를 통해 흘러나온 수액이 적하관 속으로 한 방울씩 떨어지면서 수액튜브(140)와 주사기(150)를 통해 인체로 주입된다. Herein, the usage of the drop container 120 will be described in more detail. As shown in FIG. 1, a spike of the drop container 120 is inserted into the withdrawal port 110 of the infusion container 100, and the fluid container 100 is hung high. When the flow regulator 130 is opened after filling the sap in the dropping pipe halfway, the sap flowing out through the spike falls into the dropping pipe drop by drop into the human body through the fluid tube 140 and the syringe 150. Is injected.

이때 수액의 주입 속도가 빨라지면 적하관 속으로 떨어지는 수액 방울의 속도도 빨라지고, 반대로 수액의 주입속도가 늦어지면 적하관 속으로 떨어지는 수액 방울의 속도도 늦어진다. 따라서 환자나 간호사는 적하관 속으로 떨어지는 수액 방울의 속도를 육안으로 확인하면서 유량조절기(130)를 이용하여 수액의 주입속도를 조절할 수 있다.At this time, if the infusion speed of the sap is faster the drop of the sap drops into the drip tube, and conversely, if the infusion speed of the sap slows the drop of the sap drops into the drip tube. Therefore, the patient or the nurse may adjust the infusion rate of the sap using the flow controller 130 while visually confirming the speed of the sap drop falling into the drip tube.

또한, 상기 수액튜브(140) 속에 공기 방울이 남아 있을 경우, 상기 적하관을 몇 번 반복적으로 눌러서 공기 방울을 적하관 속으로 빼낸 다음, 적하관 속에 채워진 수액이 수액튜브(140) 속으로 흘러가도록 함으로써 수액과 함께 미세한 공기 방울이 인체로 유입되는 사고를 방지할 수 있다.In addition, if air bubbles remain in the fluid tube 140, by repeatedly pressing the drip pipe to remove the air bubbles into the drip pipe, by allowing the sap filled in the drip tube flows into the fluid tube 140 Along with the sap, fine air bubbles can be prevented from entering the human body.

상기와 같은 기능을 효과적으로 수행하기 위하여 스파이크는 단단한 경질 ABS 재질로 이루어지고, 적하관은 투명하면서 탄력이 있는 연질 PVC 재질로 이루어지며, 상기 스파이크와 적하관은 PVC용 접착제인 시클로헥사논으로 접착된다.In order to effectively perform the above functions, the spike is made of a hard hard ABS material, the drip pipe is made of a transparent and elastic soft PVC material, the spike and the drip pipe is bonded with cyclohexanone, an adhesive for PVC. .

그런데 PVC 소재와 그 접착제인 시클로헥사논은 여러 가지 우수한 물성에도 불구하고 사용 과정에서 DEHP(Diethyl hexyl phthalate)와 같은 환경 호르몬이 용출될 우려가 있고, 또한 이들 PVC 제품을 소각할 때 다이옥신과 같은 발암물질이 다량 발생하는 문제점이 있다. However, PVC and its adhesive cyclohexanone, despite its excellent physical properties, may cause the release of environmental hormones, such as DEHP (Diethyl hexyl phthalate), during use, and also carcinogenic such as dioxins when incinerated these PVC products. There is a problem that a large amount of material occurs.

이러한 문제점을 해결하기 위하여 국내 실용신안등록 제0458702호(등록일자 2012년 02월 09일)에는 첨부 도 2와 같은 조립식 수액세트가 소개되어 있다. 상기 수액세트(100)은 수액용기에 삽입되어 수액을 인출하는 수액인출부(110)와; 상기 수액인출부(110)의 하부에 형성되는 적하관결합부에 결합되어 수액을 임시적으로 저장하는 적하관(120)과; 상기 적하관(120)의 하부에 형성되는 수액관결합부에 결합되어 수액이 유출되는 수액관(130);을 포함하되, 상기 수액인출부(110)와 적하관(120)이 결합되는 상기 적하관(120)의 외주면에 제1 결합링(140)이 위치하고, 상기 적하관(120)과 수액관(130)이 결합되는 상기 수액관(130)의 외주면에 제2 결합링(150)이 위치하며, 상기 제1 결합링(140)의 내경이 상기 적하관(120)의 상부 외경보다 작고, 상기 제2 결합링(150)의 내경이 상기 수액관(130)의 외경보다 작은 것을 특징으로 한다.
In order to solve this problem, domestic utility model registration No. 0438702 (registration date February 09, 2012) has been introduced prefabricated infusion set as shown in FIG. The infusion set 100 is inserted into the infusion container sap extraction unit 110 for withdrawing the sap; A dropping tube 120 coupled to the dropping pipe coupling portion formed at the lower portion of the sap extracting unit 110 to temporarily store the sap; The infusion pipe 130 is coupled to the infusion pipe coupling portion formed in the lower portion of the drip pipe 120; the infusion fluid outflow; including, but the drip extraction unit 110 and the dropping pipe 120 is coupled to the dropping The first coupling ring 140 is located on the outer circumferential surface of the pipe 120, and the second coupling ring 150 is located on the outer circumferential surface of the fluid tube 130 to which the drip pipe 120 and the fluid tube 130 are coupled. The inner diameter of the first coupling ring 140 is smaller than the upper outer diameter of the drip tube 120, and the inner diameter of the second coupling ring 150 is smaller than the outer diameter of the infusion tube 130. .

실용신안등록 제0458702호(등록일자 2012년 02월 09일)Utility Model Registration No. 0458702 (Registration date Feb 09, 2012) 실용신안등록 제0188631호(등록일자; 2000년 04월 28일)Utility Model Registration No. 0188631 (Registration Date; April 28, 2000) 특허공개 제2012-0035260호(공개일자; 2012년 04월 16일)Patent Publication No. 2012-0035260 (published date; April 16, 2012) 특허공개 제2002-0082640호(공개일자; 2002년 10월 31일)Patent Publication No. 2002-0082640 (published date; October 31, 2002)

상기 실용신안등록 제0458702호에 소개된 수액세트의 경우, 인체에 유해한 환경 호르몬이 용출될 우려가 있는 접착제를 사용하지 않는 장점이 있으나, 여전히 PVC 소재를 사용하고 있고, 나아가 수액인출부(110)와 적하관(120) 및 적하관(120)과 수액관(130)을 결합하기 위하여 각각 결합링(140,150)을 사용함으로 인해서 제조공정이 복잡하고 많은 시간이 소요되는 문제가 있다. In the case of the sap set introduced in the Utility Model Registration No. 0458702, although there is an advantage of not using an adhesive that may be eluted with environmental hormones harmful to humans, it still uses a PVC material, and further sap extraction unit 110 Due to the use of the coupling rings 140 and 150, respectively, to couple the dripping pipe 120 and the dripping pipe 120 and the infusion pipe 130, there is a problem that the manufacturing process is complicated and takes a lot of time.

즉, 상기 수액인출부(110)와 적하관(120)을 결합하기 위해서는 먼저 수액인출부(110) 하부의 적하관결합부에 적하관(120)의 상부를 끼워 넣은 다음, 상기 적하관(120)의 외주면에 다시 제1 결합링(140)을 결합하는 2단계 공정을 거쳐야 하고, 특히 상기 제1 결합링(140)의 내경이 적하관(120) 상부의 외경보다 작기 때문에 이를 하나씩 끼워 넣는 작업이 결코 용이하지 않았다. That is, in order to combine the infusion pipe 110 and the dropping tube 120, first the upper portion of the dropping pipe 120 is inserted into the dropping pipe coupling portion of the lower portion of the infusion outlet 110, the dropping pipe 120 The first coupling ring 140 has to go through the two-step process again to the outer circumferential surface of the), in particular, since the inner diameter of the first coupling ring 140 is smaller than the outer diameter of the upper dropping pipe 120, the operation of fitting them one by one This was never easy.

또한 적하관(120)과 수액관(130)의 재질이 부드러워 이들을 서로 삽입하기가 어렵고, 결합부위에 결합링(140,150)을 끼운다고 다시 빠질 우려가 있기 때문에 이들을 안전하게 결합하기 위해서는 접착제가 필요하며, 많은 시간과 노동력이 소요되기 때문에 이러한 문제는 결국 원가상승의 요인이 되었다. In addition, the drip pipe 120 and the fluid tube 130 is a soft material is difficult to insert them into each other, because there is a risk of falling back to fit the coupling ring (140,150) in the coupling portion, the adhesive is required to securely combine them, Because of the time and labor required, these problems eventually led to cost increases.

이에 본 고안이 해결하고자 하는 과제는 스파이크와 적하관(滴下管)을 접착식이 아니라 조립식으로 결합하되, 원터치(One-touch) 공정으로 조립할 수 있어서, 제조과정이 용이하고 작업시간을 현저히 단축할 수 있는 의료용 수액세트의 점적통을 제공하는 것이다. 참고로, 본 고안에서는 상기 실용신안등록 제0458702호의 수액인출부(110)에 대응하는 구성을 ‘스파이크(Spike)’라고 명명한다. In this regard, the problem to be solved by the present invention is that the spike and the dropping pipe (管 下 管) to be assembled, not bonded, but assembled by one-touch (One-touch) process, the manufacturing process is easy and can significantly shorten the working time It is to provide a drop container of a medical infusion set. For reference, in the present invention, the configuration corresponding to the sap withdrawal unit 110 of the Utility Model Registration No. 0458702 is referred to as 'Spike'.

또한, 본 고안이 해결하고자 하는 다른 과제는 상기 적하관이 Non-PVC 재질로 이루어져서 인체에 무해하고 환경오염의 우려가 없는 의료용 수액세트의 점적통을 제공하는 것이다. 본 고안에서 '넌-피브이씨(Non-PVC)'라 함은 PVC 재질이 아닌 것으로 의료적 용도로 사용가능한 모든 합성수지 재질을 의미하며, 특히 폴리올레핀계 수지를 의미한다.
In addition, another problem to be solved by the present invention is to provide a drop container of the medical infusion set is made of a non-PVC material harmless to the human body and there is no fear of environmental pollution. In the present invention, 'Non-PVC' refers to all synthetic resin materials which are not PVC materials and can be used for medical purposes, and in particular, polyolefin resins.

상기 과제를 해결하기 위하여 본 고안에 따른 의료용 수액세트의 점적통은 수액용기의 인출포트에 삽입되어 약물을 인출하는 스파이크와, 상기 약물을 잠시 저장하고 있다가 수액튜브로 배출하는 적하관을 포함하여 이루어진다.In order to solve the above problems, the drop container of the medical infusion set according to the present invention includes a spike which is inserted into the inlet port of the infusion container and withdraws the drug, and a dropping tube which temporarily stores the drug and discharges it into the infusion tube. Is done.

이때, 상기 스파이크는 선단부에 약액 유출공이 형성되어 있는 관체 형상의 배액침과, 상기 배액침의 후방 바깥둘레에 설치된 플랜지와, 상기 플랜지의 후방에 형성된 슬리브와, 상기 슬리브의 선단부에서 원주방향을 따라 상기 플랜지 속으로 함몰된 결합환홈과, 상기 결합환홈의 입구에서 원주방향을 따라 돌출된 걸림환턱과, 상기 플랜지의 외면에 둘레방향으로 돌출된 외경돌턱으로 이루어지는 것을 특징으로 한다.In this case, the spike is a tubular drainage needle in which a chemical liquid outlet hole is formed at the tip end, a flange provided at the rear outer circumference of the drainage needle, a sleeve formed at the rear of the flange, and a circumferential direction at the tip end of the sleeve. The coupling ring recess recessed into the flange, the engaging ring projection protruding along the circumferential direction from the inlet of the coupling ring groove, and the outer diameter projection protruding in the circumferential direction on the outer surface of the flange.

또한, 상기 적하관은 관체 형상의 몸통부와, 상기 몸통부의 선단부에서 상기 결합환홈 속으로 삽입되는 지지환테와, 상기 지지환테의 후방에서 상기 걸림환턱에 걸림 결합되는 단턱면과, 상기 몸통부의 내면에서 상기 외경돌턱에 요철결합되는 내경요홈과, 상기 몸통부의 후방에 형성된 외경축소부와, 상기 외경축소부의 후단부에 설치된 튜브삽입관으로 이루어진 것을 특징으로 한다.
In addition, the dropping pipe is a tubular body portion, the support ring frame inserted into the coupling ring groove from the front end of the body portion, the stepped surface engaging with the locking ring jaw from the rear of the support ring frame, and the inner surface of the body portion In the inner diameter groove is coupled to the outer diameter projections, characterized in that consisting of the outer diameter reducing portion formed in the rear of the body portion, and the tube insertion tube installed in the rear end of the outer diameter reducing portion.

본 고안에 따른 의료용 수액세트의 점적통은 스파이크와 적하관(滴下管)을 접착식이 아니라 조립식으로 결합하되, 원터치(One-touch) 공정으로 조립할 수 있어서 제조과정이 용이하고 작업시간을 현저히 단축할 수 있는 효과가 있다.The drop container of the medical infusion set according to the present invention combines the spike and the dropping tube in an assembly type instead of an adhesive type, but can be assembled by a one-touch process, which facilitates the manufacturing process and significantly shortens working time. It can be effective.

본 고안에 따른 의료용 수액세트의 점적통은 상기 적하관이 Non-PVC 재질로 이루어져서 인체가 무해하고 환경오염의 우려가 없는 효과가 있다.
The drop container of the medical infusion set according to the present invention has the effect that the dropping pipe is made of Non-PVC material harmless to the human body and there is no fear of environmental pollution.

도 1은 종래 수액세트의 구조를 나타낸 도면,
도 2는 종래 조립식 점적통의 구조를 나타낸 도면,

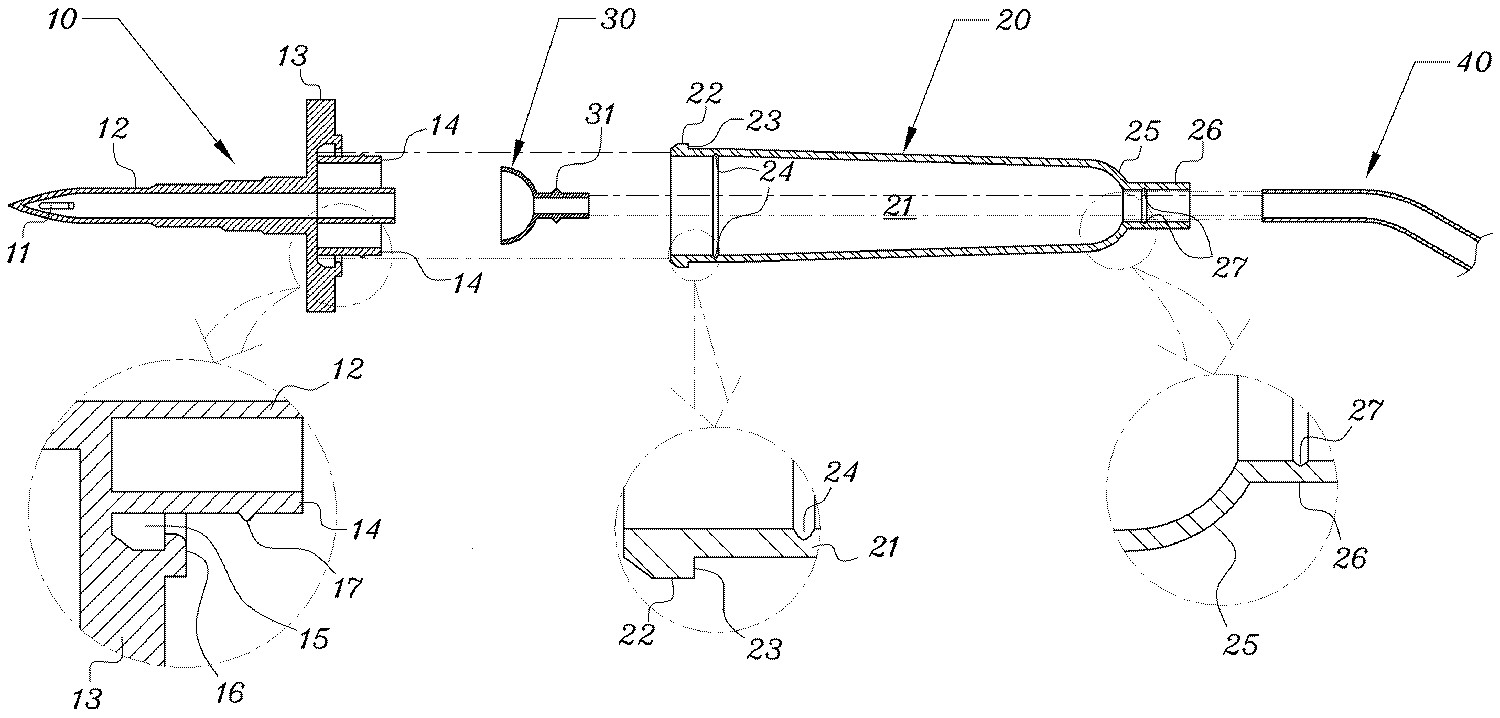

도 3은 본 고안의 점적통에 대한 분리 단면도,
도 4는 본 고안의 점적통에 대한 결합 단면도이다.1 is a view showing the structure of a conventional infusion set,
2 is a view showing the structure of a conventional prefabricated drop container,
3 is an exploded cross-sectional view of the drop container of the present invention,
4 is a cross-sectional view of the combination of the drop container of the present invention.

이하, 첨부한 도면을 이용하여 본 고안을 상세히 설명한다. 다만, 본 고안의 점적통을 예시한 도 3 및 도 4에서는 종래 기술을 설명하는 도 1 및 도 2와 상관없이 동일한 구성요소라 하더라도 새로운 명칭과 도면부호를 부여한다. 그리고, 본 고안에서 ‘선단’ 또는 ‘전방’이라 함은 도 1에서 수액용기(100)로 향하는 방향, 즉 도 3 및 도 4의 좌측 방향을 의미하고,‘후단’ 또는 ‘후방’이라 함은 수액튜브(140)로 향하는 방향, 즉 도 3 및 도 4의 우측 방향을 의미한다.
Hereinafter, the present invention will be described in detail with reference to the accompanying drawings. 3 and 4 exemplarily show dropping containers of the present invention, even if the same components are used regardless of the prior art. In the present invention, the term 'front' or 'front' means the direction toward the infusion container 100 in FIG. 1, that is, the left direction of FIGS. 3 and 4, and the term 'rear' or 'rear' It refers to the direction toward the infusion tube 140, that is, the right direction of FIGS.

도 3 및 도 4에서 보는 바와 같이, 본 고안의 의료용 수액세트 점적통은 수액용기의 인출포트에 삽입되어 약물을 인출하는 경질(Hard) 스파이크(10)와, 상기 약물을 잠시 저장하고 있다가 수액튜브로 배출하는 연질(Soft) 적하관(20)로 이루어진다.As shown in Figures 3 and 4, the medical infusion set drop container of the present invention is inserted into the withdrawal port of the infusion container (Hard) spike (10) and withdrawal of the drug, and the drug is temporarily stored in the solution It consists of a soft dropping tube 20 discharged to the tube.

상기 스파이크(10)는 선단부에 약액 유출공(11)이 형성되어 있는 관체 형상의 배액침(12)과, 상기 배액침(12)의 후방 바깥둘레에 설치된 플랜지(13)와, 상기 플랜지(13)의 후방에 형성된 슬리브(14)로 구성된다.The spike 10 includes a tubular drainage needle 12 having a chemical liquid outlet hole 11 formed at a distal end thereof, a flange 13 provided at a rear outer circumference of the drainage needle 12, and the flange 13. It is composed of a sleeve 14 formed in the rear.

그리고, 상기 슬리브(14)의 선단부에는 원주방향을 따라 상기 플랜지(13) 속으로 함몰된 결합환홈(15)이 형성되어 있고, 상기 결합환홈(15)의 입구에는 원주방향을 따라 걸림환턱(16)이 돌출되어 있으며, 상기 플랜지(13)의 외경부에는 외경돌턱(17)이 돌출되어 있다.In addition, a coupling ring groove 15 recessed into the flange 13 is formed at the front end of the sleeve 14 in the circumferential direction, and a locking ring jaw 16 is formed at the inlet of the coupling ring groove 15 along the circumferential direction. ) Protrudes, and the outer diameter protrusion 17 protrudes from the outer diameter portion of the flange 13.

또한, 상기 적하관(20)은 관체 형상의 몸통부(21)를 갖고, 상기 몸통부(21)의 선단부에는 상기 결합환홈(15) 속으로 삽입되는 지지환테(22)와, 상기 지지환테(22)의 후방에서 상기 걸림환턱(16)에 걸림 결합되는 단턱면(23)이 형성되어 있다.In addition, the dropping tube 20 has a tubular body portion 21, the support portion frame 22 is inserted into the coupling ring groove 15 in the front end portion of the body portion 21, and the support ring frame ( 22, a stepped surface 23 which is engaged with the locking ring jaw 16 is formed.

그리고, 상기 몸통부(21)의 내면에는 둘레방향으로 상기 외경돌턱(17)에 요철결합되는 내경요홈(24)이 형성되어 있고, 상기 몸통부(21)의 후방에는 외경축소부(25)가 형성되어 있으며, 상기 외경축소부(25)의 후단부에는 수액튜브(40)가 삽입되는 튜브삽입관(26)이 형성되어 있다.In addition, an inner diameter recess 24 is formed on an inner surface of the body portion 21 to be unevenly coupled to the outer diameter projection 17 in the circumferential direction, and an outer diameter reduction portion 25 is formed at the rear of the body portion 21. The tube insertion tube 26 into which the infusion tube 40 is inserted is formed at the rear end of the outer diameter reducing portion 25.

그래서 본 고안에 따른 점적통은 상기 스파이크(10)와 적하관(20)이 서로 접착제에 의해서 접착되는 것이 아니라, 상기 결합환홈(15)과 지지환테(22)의 요철 결합과, 상기 걸림환턱(16)와 단턱면(23)의 걸림 결합, 그리고 상기 외경돌턱(17)과 내경요홈(24)의 걸림 결합에 의해서 서로 단단히 결합된다.
Thus, the drop container according to the present invention is not the spike 10 and the dropping tube 20 is bonded to each other by an adhesive, the coupling groove of the coupling ring groove 15 and the support ring frame 22 and the locking ring jaw ( 16) and the engaging engagement of the stepped surface 23, and by the engaging engagement of the outer diameter projections 17 and the inner recess groove 24 is firmly coupled to each other.

본 고안에서 상기 스파이크(10)는 단단한 ABS 수지 또는 경질의 폴레올레핀계 수지로 이루어지고, 상기 적하관(20)은 탄성을 가지면서 투명한 폴리올레핀 수지, 바람직하기로는 폴리에틸렌이나 폴리프로필렌 수지로 이루어지며, 필요에 따라 엘라스토머(Elastomer)를 포함할 수도 있다. 특히 상기 적하관(20)는 쇼아 A 경도가 40~100인 폴리올레핀계 수지를 사용하는 것이 바람직하다.
In the present invention, the spike 10 is made of a hard ABS resin or a hard polyolefin resin, the dropping tube 20 is made of a transparent polyolefin resin, preferably polyethylene or polypropylene resin, while having elasticity, If necessary, an elastomer may be included. In particular, the dropping tube 20 is preferably a polyolefin resin having a Shore A hardness of 40 to 100.

한편, 상기 적하관(20) 속에는 외경축소부(25)와 튜브삽입관(26)의 내면에 대응하는 경질(Hard) 컨넥터(30)가 삽입될 수도 있다. 상기 컨넥터(30)는 상기 튜브삽입관(26)에 삽입되는 수액튜브(40)를 견고히 지지하는 기능을 한다. 이때, 바람직하기로는 상기 컨넥터(30)의 외면에는 둘레방향으로 외경돌턱(31)이 형성되고, 상기 튜브삽입관(26)의 내면에는 상기 외경돌턱(31)에 대응하는 내경요홈(27)이 형성된다. 상기 컨넥터(30)는 단단한 ABS 수지 또는 경질의 폴레올레핀계 수지로 이루어지는 것이 바람직하다.Meanwhile, a hard connector 30 corresponding to the inner surface of the outer diameter reducing portion 25 and the tube insertion tube 26 may be inserted into the dripping tube 20. The connector 30 functions to firmly support the infusion tube 40 inserted into the tube insertion tube 26. At this time, preferably, the outer diameter protrusion 31 is formed on the outer surface of the connector 30 in the circumferential direction, and the inner diameter recess 27 corresponding to the outer diameter protrusion 31 is formed on the inner surface of the tube insertion tube 26. Is formed. The connector 30 is preferably made of hard ABS resin or hard polyolefin resin.

도 3을 참조하여 본 고안에 따른 점적통의 조립방법을 설명한다. 먼저 적하관(20)의 튜브삽입관(26) 후방에다 수액튜브(40)를 삽입하고, 상기 적하관(20)의 전방에서 튜브삽입관(26)의 전방에서 컨넥터(30)를 밀어 넣어 상기 수액튜브(40)를 고정시킨다.Referring to Figure 3 describes the assembly method of the drop container according to the present invention. First, the transfusion tube 40 is inserted into the tube insertion tube 26 behind the dropping tube 20, and the connector 30 is pushed in front of the tube inserting tube 26 in front of the dropping tube 20. Fix the fluid tube 40.

이어 스파이크(10)와 적하관(20)를 일직선으로 배치한 상태에서 스파이크(10)의 결합환홈(15) 속으로 적하관(20)의 지지환테(22) 부분을 밀어 넣는다. 이렇게 하면, 스파이크(10)의 걸림환턱(16)와 외경돌턱(17)이 적하관(20)의 단턱면(23)과 내경요홈(24)에 단단히 결합되어 도 4와 같이 조립이 완성된다. Subsequently, the spike 10 and the dropping tube 20 are disposed in a straight line, and the support ring frame 22 of the dropping tube 20 is pushed into the coupling ring groove 15 of the spike 10. In this way, the engaging ring projection 16 and the outer diameter projection 17 of the spike 10 is firmly coupled to the stepped surface 23 and the inner recess groove 24 of the dripping pipe 20 to complete the assembly as shown in FIG.

10; 스파이크(Spike) 11; 유출공
12; 배액침 13; 플랜지(Flange)
14; 슬리브(Sleeve) 15; 결합환홈
16; 걸림환턱 17,31; 외경돌턱
20; 적하관(滴下管) 21; 몸통부
22; 지지환테 23; 단턱면
24,27; 내경요홈 25; 외경축소부
26; 삽입관 30; 컨넥터(Connecter)
40; 수액튜브 10; Spike 11; Outflow hole
12; Drain needle 13; Flange
14; Sleeve 15; Combined ring groove
16; Locking threshold 17,31; Outer diameter
20; Drip tube 21; Body portion
22; Support ring 23; Chin
24,27; Internal recess 25; Outer diameter reduction part
26; Insertion tube 30; Connector
40; Sap Tube

Claims (3)

수액용기의 인출포트에 삽입되어 약물을 인출하는 스파이크(10)와, 상기 약물을 잠시 저장하고 있다가 수액튜브로 배출하는 적하관(20)으로 이루어진 의료용 수액세트의 점적통에 있어서,
상기 스파이크(10)는 선단부에 약액 유출공(11)이 형성되어 있는 관체 형상의 배액침(12)과, 상기 배액침(12)의 후방 바깥둘레에 설치된 플랜지(13)와, 상기 플랜지(13)의 후방에 형성된 슬리브(14)와, 상기 슬리브(14)의 선단부에서 원주방향을 따라 상기 플랜지(13) 속으로 함몰된 결합환홈(15)과, 상기 결합환홈(15)의 입구에서 원주방향을 따라 돌출된 걸림환턱(16)과, 상기 플랜지(13)의 외면에 둘레방향으로 돌출된 외경돌턱(17)으로 이루어지고,
상기 적하관(20)는 관체 형상의 몸통부(21)와, 상기 몸통부(21)의 선단부에서 상기 결합환홈(15) 속으로 삽입되는 지지환테(22)와, 상기 지지환테(22)의 후방에서 상기 걸림환턱(16)에 걸림 결합되는 단턱면(23)과, 상기 몸통부(21)의 내면에서 상기 외경돌턱(17)에 요철결합되는 내경요홈(24)과, 상기 몸통부(21)의 후방에 형성된 외경축소부(25)와, 상기 외경축소부(25)의 후단부에 설치된 튜브삽입관(26)으로 이루어진 것을 특징으로 하는 의료용 수액세트의 조립식 점적통.
In the drop container of the medical infusion set consisting of a spike (10) inserted into the withdrawal port of the infusion container to take out the drug, and a dropping tube (20) for storing the drug for a while and discharged into the infusion tube,
The spike 10 includes a tubular drainage needle 12 having a chemical liquid outlet hole 11 formed at a distal end thereof, a flange 13 provided at a rear outer circumference of the drainage needle 12, and the flange 13. Sleeve 14 formed at the rear of the head, a coupling ring groove 15 recessed into the flange 13 along the circumferential direction at the distal end of the sleeve 14, and a circumferential direction at the inlet of the coupling ring groove 15 The locking ring projection (16) protruding along the outer diameter projections (17) protruding in the circumferential direction on the outer surface of the flange (13),
The dropping tube 20 of the tubular body portion 21, the support ring frame 22 that is inserted into the coupling ring groove 15 from the front end of the body portion 21 and the support ring frame 22 The stepped surface 23 which is engaged with the locking ring jaw 16 from the rear, the inner recess groove 24 is unevenly coupled to the outer diameter projections 17 on the inner surface of the body portion 21, and the body portion 21 The outer diameter reducing portion (25) formed at the rear of the) and the tube insertion tube (26) provided in the rear end of the outer diameter reducing portion (25) prefabricated drop set of medical infusion set.
제1항에 있어서, 상기 적하관(20)의 외경축소부(25)와 튜브삽입관(26) 내부에는 상기 튜브삽입관(26)에 삽입되는 수액튜브(40)를 지지하는 컨넥터(30)가 설치되어 있는 것을 특징으로 하는 의료용 수액세트의 조립식 점적통.
According to claim 1, wherein the outer diameter reducing portion 25 and the tube insertion tube 26 of the dropping tube 20, the connector 30 for supporting the fluid tube 40 inserted into the tube insertion tube 26 Prefabricated drop container for medical infusion set, characterized in that is installed.
제1항 또는 제2항에 있어서, 상기 스파이크(10)와 컨넥터(30)의 재질은 경질 ABS 수지 또는 경질의 폴리올레핀계 수지이고, 상기 적하관(20)의 재질은 연질의 폴리올레핀계 수지인 것을 특징으로 하는 의료용 수액세트의 조립식 점적통.
The material of the spike 10 and the connector 30 is a hard ABS resin or a hard polyolefin resin, and the material of the dropping tube 20 is a soft polyolefin resin. A prefabricated drop container for a medical infusion set.
