Abstract

본 고안에 따른 패널 연결용 프레임은 인접한 두 패널을 연결하는 패널 연결용 프레임에 있어서, 인접한 두 패널 중 어느 한 패널의 가장자리에 결합되되, 상기 패널의 측면을 감싸는 제1연결부와, 상기 제1연결부의 양단에서 각각 연장되어 상기 패널의 전후면을 감싸 고정되는 한 쌍의 제1지지부와, 상기 제1연결부 또는 상기 패널의 전면을 감싸는 제1지지부에서 돌출 또는 함몰 형성되는 제1고정부가 일체로 형성되는 제1고정찬넬; 인접한 두 패널 중 다른 한 패널의 가장자리에 결합되되, 상기 패널의 측면을 감싸는 제2연결부와, 상기 제2연결부의 양단에서 각각 연장되어 상기 패널의 전후면을 감싸 고정되는 한 쌍의 제2지지부와, 상기 제2연결부 또는 상기 패널의 전면을 감싸는 제2지지부에서 돌출 또는 함몰 형성되는 제2고정부가 일체로 형성되는 제2고정찬넬;을 포함하고, 상기 제1고정부와 상기 제2고정부의 끼움 결합에 의해 인접한 두 패널이 연결되는 것을 특징으로 한다.
이에 의하여 공정수를 감소시키고, 연결용 프레임이 패널에 밀착 고정되도록 함으로써, 패널의 정위치가 용이하고, 이로 인한 설치 시간과 소요인력을 감소함은 물론 제조단가 및 시공단가를 절감할 수 있는 패널 연결용 프레임이 제공된다.In the panel connecting frame according to the present invention is a panel connecting frame for connecting two adjacent panels, coupled to the edge of any one of the two adjacent panels, the first connecting portion surrounding the side of the panel and the first connecting portion A pair of first support parts extending from both ends of the first support part fixed to surround the front and rear surfaces of the panel and the first fixing part protruding or recessed from the first connection part surrounding the front surface of the panel or the first connection part are integrally formed. The first fixed channel being; A second connection part coupled to an edge of one of two adjacent panels, the second connection part surrounding a side of the panel, and a pair of second support parts extending from both ends of the second connection part to surround and secure the front and rear surfaces of the panel; And a second fixing channel integrally formed with a second fixing portion protruding or recessed from the second supporting portion or the second supporting portion surrounding the front surface of the panel. Two adjacent panels are connected by fitting.
This reduces the number of processes and allows the connection frame to be tightly fixed to the panel, thereby making it easy to position the panel, thereby reducing the installation time and labor required, as well as reducing manufacturing and construction costs. A frame for connection is provided.

Description

패널 연결용 프레임{frame used to connecting panel}Frame for connecting panels {frame used to connecting panel}

본 고안은 패널 연결용 프레임에 관한 것으로, 좀더 자세하게는, 인접한 두 패널을 연결하기 위해 각각의 패널 가장자리를 감싸 상호 결합 고정되도록 모듈화된 패널 연결용 프레임을 제공함으로써, 제조 및 설치 비용을 절감하고, 편리하고 신속한 시공을 가능하게 하는 패널 연결용 프레임에 관한 것이다.The present invention relates to a frame for connecting panels, and more particularly, by providing a modular panel connecting frame to be bonded to each other by surrounding the panel edges to connect two adjacent panels, thereby reducing manufacturing and installation costs, The present invention relates to a frame for panel connection which enables convenient and rapid construction.

일반적으로, 옥외구조물 또는 캐노피 등은 여러 개의 골조프레임을 종방향 내지 횡방향으로 배열하여 벽체 또는 지붕재 등의 기초를 형성한 다음, 외측면에 패널을 설치하여 완성된다. 이렇게 골조프레임에 설치되는 패널은 종과 횡으로 배열되는 여러 개의 골조프레임 사이에 각각 배치하고 패널의 단부를 골조프레임에 체결함으로써 고정된다. 이때, 여러 개의 패널을 상호 연결하고 골조에 결합시키는 별도의 결합치구가 요구된다.In general, outdoor structures or canopies are completed by arranging a plurality of frame frames in the longitudinal or transverse direction to form a foundation such as a wall or a roofing material, and then installing panels on the outer surface. Thus, the panel installed in the frame is fixed by arranging between several frame frames arranged longitudinally and transversely and fastening the end of the panel to the frame. At this time, there is a need for a separate coupling jig for interconnecting several panels and coupling to the frame.

종래의 결합치구는 상부프레임과 하부프레임으로 구성된다. 그러면, 패널의 단부가 각각 마주보도록 상부프레임과 하부프레임 사이에 개재되고, 상부프레임과 패널 사이 그리고 패널과 하부프레임 사이에는 고무패킹을 배치한 다음 상부프레임과 하부프레임을 나사 결합하여 두 패널을 연결 고정시키고 있다.Conventional coupling jig is composed of an upper frame and a lower frame. Then, between the upper frame and the lower frame so that the ends of the panels face each other, a rubber packing is disposed between the upper frame and the panel and between the panel and the lower frame, and then the two frames are connected by screwing the upper frame and the lower frame. It is fixed.

하지만 이런 형태의 결합치구는 결합방식에 있어서, 하부프레임을 먼저 골조프레임에 고정시킨 다음 상부프레임과 하부프레임 사이에 두 패널의 단부를 개재하고 별도의 나사를 통해 패널을 고정시켜야 하므로, 공정수가 증가하고, 하부프레임의 정위치 및 패널의 정위치가 번거로운 문제점이 있다.However, in this type of joining jig, the number of steps is increased because the lower frame must be fixed to the frame frame first, and then the panel must be fixed through separate screws between the upper and lower frames. And, there is a problem that the correct position of the lower frame and the correct position of the panel is troublesome.

또한, 이로 인해 설치에 많은 시간과 인력이 소모되고, 제조단가 및 시공단가를 상승시키는 문제점이 있다.In addition, this consumes a lot of time and manpower in the installation, there is a problem to increase the manufacturing cost and construction cost.

또한, 상부프레임과 하부프레임 간의 나사결합 상태에 따라 패널이 유동되고, 이에 따른 누수와 단열의 문제가 발생되었다.In addition, the panel flows in accordance with the screwing state between the upper frame and the lower frame, thereby causing problems of leakage and insulation.

또한, 패널의 전면으로 고무패킹과 상부프레임이 돌출되어 형성되므로, 외관상 수려하지 못한 문제점이 있다.In addition, since the rubber packing and the upper frame is formed to protrude to the front of the panel, there is a problem in appearance is not beautiful.

또한, 종래의 결합치구는 패널의 단부를 단순히 지지하는 구조로써, 골조프레임에 장시간 설치되는 경우, 패널의 하중에 의해 결합치구 또는 패널이 변형되는 문제점이 있다.In addition, the conventional coupling jig is a structure that simply supports the end of the panel, when installed in the frame frame for a long time, there is a problem that the coupling jig or panel is deformed by the load of the panel.

따라서 본 고안의 목적은 이와 같은 종래의 문제점을 해결하기 위한 것으로서, 공정수를 감소시키고, 연결용 프레임이 패널에 밀착 고정되도록 함으로써, 패널의 정위치가 용이한 패널 연결용 프레임을 제공함에 있다.Accordingly, an object of the present invention is to solve such a conventional problem, and to reduce the number of processes, and to provide a frame for connecting the panel is easy to position the panel by fixing the connection frame closely to the panel.

또한, 이로 인한 설치 시간과 소요인력을 감소함은 물론 제조단가 및 시공단가를 절감할 수 있는 패널 연결용 프레임을 제공함에 있다.In addition, to reduce the installation time and labor required by this, as well as providing a frame for connecting the panel to reduce the manufacturing cost and construction cost.

또한, 연결되는 패널의 유동을 억제하고, 패널 사이에 발생되는 누수를 억제할 수 있고, 단열 효과가 향상될 수 있는 패널 연결용 프레임을 제공함에 있다.In addition, it is possible to suppress the flow of the panel to be connected, to suppress the leakage occurring between the panel, and to provide a frame for connecting the panel that can improve the thermal insulation effect.

또한, 패널의 전면으로 패널을 지지하는 결합치구의 돌출 정도를 감소 또는 제한하고, 외관을 미려하게 할 수 있는 패널 연결용 프레임을 제공함에 있다.In addition, to reduce or limit the extent of protrusion of the engaging jig supporting the panel to the front of the panel, and to provide a frame for connecting the panel that can be beautiful in appearance.

또한, 패널 연결용 프레임이 패널에 밀착 고정되어 골조프레임에 장시간 설치되어 있더라도, 패널의 하중에 의한 패널 연결용 프레임의 변형 또는 패널의 변형을 억제 또는 제한할 수 있는 패널 연결용 프레임을 제공함에 있다.In addition, even if the panel connection frame is tightly fixed to the panel and installed in the frame frame for a long time, to provide a panel connection frame that can suppress or limit the deformation of the panel connection frame or the deformation of the panel due to the load of the panel. .

상기 목적은, 본 고안에 따라, 인접한 두 패널을 연결하는 패널 연결용 프레임에 있어서, 인접한 두 패널 중 어느 한 패널의 가장자리에 결합되되, 상기 패널의 측면을 감싸는 제1연결부와, 상기 제1연결부의 양단에서 각각 연장되어 상기 패널의 전후면을 감싸 고정되는 한 쌍의 제1지지부와, 상기 제1연결부 또는 상기 패널의 전면을 감싸는 제1지지부에서 돌출 또는 함몰 형성되는 제1고정부가 일체로 형성되는 제1고정찬넬; 인접한 두 패널 중 다른 한 패널의 가장자리에 결합되되, 상기 패널의 측면을 감싸는 제2연결부와, 상기 제2연결부의 양단에서 각각 연장되어 상기 패널의 전후면을 감싸 고정되는 한 쌍의 제2지지부와, 상기 제2연결부 또는 상기 패널의 전면을 감싸는 제2지지부에서 돌출 또는 함몰 형성되는 제2고정부가 일체로 형성되는 제2고정찬넬;을 포함하고, 상기 제1고정부와 상기 제2고정부의 끼움 결합에 의해 인접한 두 패널이 연결되는 것을 특징으로 하는 패널 연결용 프레임에 의해 달성된다.The object is, according to the present invention, in the frame for connecting panels connecting two adjacent panels, coupled to the edge of any one of the two adjacent panels, the first connecting portion surrounding the side of the panel and the first connecting portion A pair of first support parts extending from both ends of the first support part fixed to surround the front and rear surfaces of the panel and the first fixing part protruding or recessed from the first connection part surrounding the front surface of the panel or the first connection part are integrally formed. The first fixed channel being; A second connection part coupled to an edge of one of two adjacent panels, the second connection part surrounding a side of the panel, and a pair of second support parts extending from both ends of the second connection part to surround and secure the front and rear surfaces of the panel; And a second fixing channel integrally formed with a second fixing portion protruding or recessed from the second supporting portion or the second supporting portion surrounding the front surface of the panel. It is achieved by a frame for connecting panels, characterized in that two adjacent panels are connected by fitting engagement.

여기서 상기 제1고정부 일측과 상기 제2고정부 일측 중 적어도 한 곳에 설치되어, 상기 제1고정찬넬과 상기 제2고정찬넬이 결합됨에 따라 상기 제1고정찬넬과 상기 제2고정찬넬 사이를 밀폐하는 밀착부재;를 더 포함하도록 하는 것이 바람직하다.The first fixing channel and the second fixing channel are installed in at least one of one side of the first fixing part and the second fixing channel, and the first fixing channel and the second fixing channel are sealed between the first fixing channel and the second fixing channel. It is preferable to further include an adhesive member to.

여기서, 상기 제1고정찬넬과 상기 제2고정찬넬이 결합됨에 따라 상기 제1고정찬넬과 상기 제2고정찬넬 사이의 이격 공간에 삽입 고정되는 마감캡;을 더 포함하도록 하는 것이 바람직하다.Here, it is preferable to further include; a closing cap which is inserted and fixed in the spaced space between the first fixing channel and the second fixing channel as the first fixing channel and the second fixing channel are coupled.

여기서, 상기 마감캡은 상기 제1고정찬넬과 상기 제2고정찬넬 사이의 이격공간에 삽입됨에 따라 후크 결합되도록 양측단부에 형성되는 마감걸림부;를 더 포함하도록 하는 것이 바람직하다.Here, the closing cap may further include a finishing catch portion formed at both end portions to be hooked together as the closing cap is inserted into the space between the first fixing channel and the second fixing channel.

여기서, 상기 제1고정부의 측면에서 돌출 형성되는 적어도 하나의 제1고정걸림부와, 상기 제2고정부의 측면에서 돌출 형성되는 적어도 하나의 제2고정걸림부 중 적어도 하나의 고정걸림부;를 더 포함하여 구성되도록 하는 것이 바람직하다.Herein, at least one fixed locking portion of at least one first locking portion protruding from the side of the first fixing portion, and at least one second fixing locking portion protruding from the side of the second fixing portion; It is preferable to be configured to include more.

여기서, 상기 제1고정찬넬과 상기 제2고정찬넬에 의해 연결된 패널을 고정시키는 골조프레임; 상기 패널의 후면을 감싸는 제1지지부와 제2지지부 중 적어도 하나의 지지부에 돌출 또는 함몰 형성되어 상기 골조프레임과 결합 고정되는 결합부;을 더 포함하도록 하는 것이 바람직하다.Here, a frame frame for fixing the panel connected by the first fixing channel and the second fixing channel; It is preferable to further include a coupling portion protruding or recessed to at least one support portion of the first support portion and the second support portion surrounding the rear surface of the panel to be fixed to the frame frame.

본 고안에 따르면, 공정수를 감소시키고, 연결용 프레임이 패널에 밀착 고정되도록 함으로써, 패널의 정위치가 용이한 패널 연결용 프레임이 제공된다.According to the present invention, by reducing the number of steps, and by making the frame for the connection tightly fixed to the panel, there is provided a panel frame for easy panel positioning.

또한, 이로 인한 설치 시간과 소요인력을 감소함은 물론 제조단가 및 시공단가를 절감할 수 있는 패널 연결용 프레임이 제공된다.In addition, there is provided a panel connecting frame that can reduce the installation time and labor required, as well as manufacturing and construction costs.

또한, 연결되는 패널의 유동을 억제하고, 패널 사이에 발생되는 누수를 억제할 수 있고, 단열 효과가 향상될 수 있는 패널 연결용 프레임이 제공된다.In addition, there is provided a frame for connecting the panel, which can suppress the flow of the panels to be connected, can suppress the leakage occurring between the panels, and the thermal insulation effect can be improved.

또한, 패널의 전면으로 패널을 지지하는 결합치구의 돌출 정도를 감소 또는 제한하고, 외관을 미려하게 할 수 있는 패널 연결용 프레임이 제공된다.In addition, there is provided a panel connecting frame which can reduce or limit the degree of protrusion of the engaging jig supporting the panel to the front of the panel and make the appearance beautiful.

또한, 패널 연결용 프레임이 패널에 밀착 고정되어 골조프레임에 장시간 설치되어 있더라도, 패널의 하중에 의한 패널 연결용 프레임의 변형 또는 패널의 변형을 억제 또는 제한할 수 있는 패널 연결용 프레임이 제공된다.In addition, even if the panel connection frame is tightly fixed to the panel and installed in the frame frame for a long time, a panel connection frame is provided which can suppress or limit the deformation of the panel connection frame or the deformation of the panel due to the load of the panel.

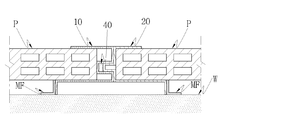

도 1은 본 고안의 제1실시예에 따른 패널 연결용 프레임의 설치 상태도,
도 2는 도 1의 분해도,
도 3은 본 고안의 제2실시예에 따른 패널 연결용 프레임의 설치 상태도,
도 4는 도 3의 분해도,
도 5는 본 고안의 제3실시예에 따른 패널 연결용 프레임의 설치 상태도,
도 6은 도 5의 분해도,
도 7은 본 고안의 제4실시예에 따른 패널 연결용 프레임의 설치 상태도,
도 8은 도 7의 분해도이다.1 is an installation state of the frame for connecting the panel according to the first embodiment of the present invention,
2 is an exploded view of FIG. 1;
Figure 3 is an installation state of the frame for connecting the panel according to a second embodiment of the present invention,
4 is an exploded view of FIG. 3;
5 is an installation state of the panel connection frame according to the third embodiment of the present invention,
6 is an exploded view of FIG. 5;
7 is an installation state of the frame for connecting the panel according to the fourth embodiment of the present invention,
8 is an exploded view of FIG. 7.

설명에 앞서, 여러 실시예에 있어서, 동일한 구성을 가지는 구성요소에 대해서는 동일한 부호를 사용하여 대표적으로 제1실시예에서 설명하고, 그 외의 실시예에서는 제1실시예와 다른 구성에 대해서 설명하기로 한다.Prior to the description, in the various embodiments, components having the same configuration will be representatively described in the first embodiment using the same reference numerals, and in other embodiments, different configurations from the first embodiment will be described. do.

이하, 첨부한 도면을 참조하여 본 고안의 제1실시예에 따른 패널 연결용 프레임에 대하여 상세하게 설명한다.Hereinafter, with reference to the accompanying drawings will be described in detail for the frame for connecting the panel according to the first embodiment of the present invention.

첨부 도면 도 1은 본 고안의 제1실시예에 따른 패널 연결용 프레임의 설치 상태도이고, 도 2는 도 1의 분해도이다.1 is an exploded view of the panel connection frame according to the first embodiment of the present invention, and FIG. 2 is an exploded view of FIG. 1.

도 1과 도 2를 참조하면, 본 고안의 제1실시예에 따른 패널 연결용 프레임은 수평하게 인접한 두 패널(P)을 연결하기 위한 것으로써, 제1고정찬넬(10)과 제2고정찬넬(20)을 포함하여 구성된다.1 and 2, the panel connecting frame according to the first embodiment of the present invention is for connecting two horizontally adjacent panels (P), the first fixing channel 10 and the second fixing channel It comprises 20.

패널(P)은 통상 폴리카보네이트, 아크릴, 유리, PVC 등과 같은 재질로 형성되고, 단열이 우수한 복층 패널로 구성될 수 있다. 다만, 본 고안에서는 패널(P)의 재질을 한정하지 않는다.The panel P is usually formed of a material such as polycarbonate, acrylic, glass, PVC, and the like, and may be composed of a multilayer panel having excellent heat insulation. However, in the present invention, the material of the panel P is not limited.

제1고정찬넬(10)은 인접한 두 패널(P) 중 어느 한 패널의 가장자리를 감싸 결합되는 것으로, 제1연결부(11)와, 제1지지부(12)와, 제1고정부(13)를 포함하여 구성된다. 제1고정찬넬(10)은 통상 알루미늄이나 플라스틱 재질로 형성될 수 있다. 다만, 본 고안에서는 제1고정찬넬(10)의 재질을 한정하지 않는다.The first fixing channel 10 is coupled to surround the edge of any one of the two adjacent panels (P), the first connecting portion 11, the first support portion 12, and the first fixing portion 13 It is configured to include. The first fixing channel 10 may be generally formed of aluminum or plastic material. However, the present invention does not limit the material of the first fixed channel 10.

제1연결부(11)는 패널(P)의 측면을 감싸도록 형성된다. 제1지지부(12)는 한 쌍으로 형성되어 제1연결부(11)의 양단에서 각각 연장되고, 패널(P)의 전후면을 감싸 고정되도록 한다. 제1고정부(13)는 제1연결부(11) 또는 패널(P)의 전면을 감싸는 제1지지부(12)에서 수직으로 돌출 또는 함몰 형성된다. 본 고안의 제1실시예에서 제1고정부(13)는 제1연결부(11)에서 함몰 형성되는 고정홈으로 형성되어 있다.The first connector 11 is formed to surround the side of the panel (P). The first support part 12 is formed in a pair to extend from both ends of the first connection part 11, respectively, so as to surround and fix the front and rear surfaces of the panel P. The first fixing part 13 protrudes or is formed vertically from the first support part 12 surrounding the front surface of the first connection part 11 or the panel P. In the first embodiment of the present invention, the first fixing part 13 is formed as a fixing groove formed in the first connecting portion 11 is recessed.

제2고정찬넬(20)은 제1고정찬넬(10)과 결합되도록 인접한 두 패널(P) 중 다른 한 패널의 가장자리를 감싸 결합되는 것으로, 제2연결부(21)와 제2지지부(22)와 제2고정부(23)를 포함하여 구성된다. 제2고정찬넬(20)은 통상 알루미늄이나 플라스틱 재질로 형성될 수 있다. 다만, 본 고안에서는 제2고정찬넬(20)의 재질을 한정하지 않는다.The second fixing channel 20 is coupled to surround the edge of the other of the two adjacent panels (P) to be coupled to the first fixing channel 10, the second connecting portion 21 and the second support portion 22 and It comprises a second fixing part (23). The second fixing channel 20 may be generally made of aluminum or plastic material. However, the present invention does not limit the material of the second fixing channel 20.

제2연결부(21)는 패널(P)의 측면을 감싸도록 형성된다. 제2지지부(22)는 한 쌍으로 형성되어 제2연결부(21)의 양단에서 각각 연장되고, 패널(P)의 전후면을 감싸 고정되도록 한다. 제2고정부(23)는 제2연결부(21) 또는 패널(P)의 전면을 감싸는 제2지지부(22)에서 돌출 또는 함몰 형성되어 제1고정부(13)와 끼움 고정된다. 본 고안의 제1실시예에서 제2고정부(23)는 제2연결부(21)에서 돌출 형성되는 고정돌기로 형성되어 고정돌기가 고정홈에 끼움 고정되도록 하고 있다.
The second connecting portion 21 is formed to surround the side of the panel (P). The second support part 22 is formed in a pair so as to extend from both ends of the second connection part 21 and to surround and secure the front and rear surfaces of the panel P. The second fixing part 23 is protruded or recessed from the second supporting part 22 surrounding the front surface of the second connecting part 21 or the panel P, and is fitted and fixed to the first fixing part 13. In the first embodiment of the present invention, the second fixing part 23 is formed of a fixing protrusion protruding from the second connecting portion 21 so that the fixing protrusion is fitted into the fixing groove.

여기에 제1고정찬넬(10)과 제2고정찬넬(20) 중 적어도 하나는 결합부(31)를 더 포함하여 구성된다. 이때, 제1고정찬넬(10)과 제2고정찬넬(20)에 의해 연결된 패널(P)을 고정시킬 수 있는 골조프레임(MF)이 설치된다. 골조프레임(MF)은 옥외구조물 또는 캐노피 등의 뼈대를 이루는 프레임으로써, 종방향과 횡방향으로 교차 배열되어 있다. 본 고안의 제1실시예에서 골조프레임(MF)은 건물 벽체(W)에 설치될 수 있다. 그러면, 결합부(31)는 패널(P)의 후면을 감싸는 각각의 제1지지부(12)와 제2지지부(22) 중 적어도 하나의 지지부에 돌출 또는 함몰 형성되어 골조프레임(MF)에 결합 고정된다. 결합부(31)는 시공 형태에 따라 제1지지부(12)와 제2지지부(22) 중 적어도 하나의 지지부에 형성되면 충분하다. 도시되지 않았지만, 결합부(31)는 고정홈과 같은 홈으로 형성됨으로써, 골조프레임(MF)이 결합홈에 삽입 고정되도록 할 수 있다.Here, at least one of the first fixing channel 10 and the second fixing channel 20 further includes a coupling part 31. At this time, a frame frame MF capable of fixing the panel P connected by the first fixing channel 10 and the second fixing channel 20 is installed. The frame frame MF is a frame forming a skeleton such as an outdoor structure or a canopy, and is arranged crosswise in a longitudinal direction and a transverse direction. In the first embodiment of the present invention frame frame (MF) may be installed on the building wall (W). Then, the coupling part 31 is protruded or recessed in at least one support part of each of the first support part 12 and the second support part 22 surrounding the rear surface of the panel P to be fixed to the frame frame MF. do. The coupling part 31 is sufficient if it is formed in at least one support part of the 1st support part 12 and the 2nd support part 22 according to a construction form. Although not shown, the coupling part 31 may be formed as a groove such as a fixing groove, such that the frame frame MF is inserted into and fixed to the coupling groove.

본 고안의 제1실시예에 따른 패널 연결용 프레임은 밀착부재(40)를 더 포함하여 구성될 수 있다. 밀착부재(40)는 제1고정부(13) 일측과 상기 제2고정부(23) 일측 중 적어도 한 곳에 설치되어, 제1고정찬넬(10)과 제2고정찬넬(20)이 결합됨에 따라 제1고정찬넬(10)과 제2고정찬넬(20) 사이를 밀폐한다. 본 고안의 제1실시예에서 밀착부재(40)는 고정홈에 설치되는 백업제로 형성되어 패널 연결용 프레임 간의 결합에 따라 발생될 수 있는 누수를 방지하고, 단열 효과를 향상시킬 수 있다.The panel connection frame according to the first embodiment of the present invention may further include an adhesion member 40. The close contact member 40 is installed on at least one side of one side of the first fixing part 13 and one side of the second fixing part 23, and as the first fixing channel 10 and the second fixing channel 20 are coupled to each other. The first fixing channel 10 and the second fixing channel 20 are sealed. In the first embodiment of the present invention, the close contact member 40 is formed of a backup agent installed in the fixing groove to prevent leakage that may occur due to the coupling between the frame for connecting the panel, it is possible to improve the thermal insulation effect.

본 고안의 제1실시예에 따른 제1고정찬넬(10)과 제2고정찬넬(20)은 특히 하나의 플레이트로 절곡 형성될 수 있다. 이에 따라, 패널 연결용 프레임을 모듈화하고, 제조가 편리하며, 각 패널(P)의 강도를 증대시켜 패널(P)의 변형을 억제 또는 제한하는 효과가 있다.The first fixed channel 10 and the second fixed channel 20 according to the first embodiment of the present invention can be formed in particular bent in one plate. Thereby, the frame for panel connection is modularized, manufacturing is convenient, and the intensity | strength of each panel P is increased, and there exists an effect which suppresses or restricts deformation of the panel P. FIG.

또한, 패널(P)의 가장자리 단부에 각각 제1고정찬넬(10)과 제2고정찬넬(20)을 결합 고정시킨 다음 고정홈에 고정돌기를 삽입 고정시킴으로써, 인접한 두 패널을 간편하게 연결할 수 있다. 또한, 시공 형태에 따라 결합부를 골조프레임에 결합 고정시킴으로써, 패널과 패널 연결용 프레임 간의 밀착력을 향상시키고, 패널의 정위치가 용이하다.
In addition, by coupling and fixing the first fixing channel 10 and the second fixing channel 20 to the edge end of the panel P, respectively, and then inserting and fixing a fixing protrusion in the fixing groove, two adjacent panels can be easily connected. In addition, by fixing the coupling portion to the frame frame according to the construction form, the adhesion between the panel and the frame for panel connection is improved, and the panel is easily positioned.

지금부터는 본 고안의 제2실시예에 따른 패널 연결용 프레임에 대하여 상세하게 설명한다.Now, the panel connection frame according to the second embodiment of the present invention will be described in detail.

첨부 도면 도 3은 본 고안의 제2실시예에 따른 패널 연결용 프레임의 설치 상태도이고, 도 4는 도 3의 분해도이다.FIG. 3 is an installation state diagram of a panel connecting frame according to a second embodiment of the present invention, and FIG. 4 is an exploded view of FIG. 3.

도 3과 도 4를 참조하면, 본 고안의 제2실시예에 따른 패널 연결용 프레임은 수직으로 인접한 두 패널(P)을 연결하기 위한 것으로써, 제1고정찬넬(10)과 제2고정찬넬(20)을 포함하여 구성된다.3 and 4, the panel connection frame according to the second embodiment of the present invention is for connecting two vertically adjacent panels (P), the first fixing channel 10 and the second fixing channel. It comprises 20.

패널(P)은 통상 폴리카보네이트, 아크릴, 유리, PVC 등과 같은 재질로 형성되고, 단열이 우수한 복층 패널로 구성될 수 있다. 다만, 본 고안에서는 패널(P)의 재질을 한정하지 않는다.The panel P is usually formed of a material such as polycarbonate, acrylic, glass, PVC, and the like, and may be composed of a multilayer panel having excellent heat insulation. However, in the present invention, the material of the panel P is not limited.

제1고정찬넬(10)은 인접한 두 패널(P) 중 어느 한 패널의 가장자리를 감싸 결합되는 것으로, 제1연결부(11)와, 제1지지부(12)와, 제1고정부(13)를 포함하여 구성된다. 제1고정찬넬(10)은 통상 알루미늄이나 플라스틱 재질로 형성될 수 있다. 다만, 본 고안에서는 제1고정찬넬(10)의 재질을 한정하지 않는다.The first fixing channel 10 is coupled to surround the edge of any one of the two adjacent panels (P), the first connecting portion 11, the first support portion 12, and the first fixing portion 13 It is configured to include. The first fixing channel 10 may be generally formed of aluminum or plastic material. However, the present invention does not limit the material of the first fixed channel 10.

제1연결부(11)는 패널(P)의 측면을 감싸도록 형성된다. 제1지지부(12)는 한 쌍으로 형성되어 제1연결부(11)의 양단에서 각각 연장되고, 패널(P)의 전후면을 감싸 고정되도록 한다. 제1고정부(13)는 제1연결부(11) 또는 패널(P)의 전면을 감싸는 제1지지부(12)에서 수직으로 돌출 또는 함몰 형성된다. 본 고안의 제2실시예에서 제1고정부(13)는 제1연결부(11)에서 함몰 형성되는 고정홈으로 형성되어 있다.The first connector 11 is formed to surround the side of the panel (P). The first support part 12 is formed in a pair to extend from both ends of the first connection part 11, respectively, so as to surround and fix the front and rear surfaces of the panel P. The first fixing part 13 protrudes or is formed vertically from the first support part 12 surrounding the front surface of the first connection part 11 or the panel P. In the second embodiment of the present invention, the first fixing part 13 is formed as a fixing groove formed in the first connection portion 11 recessed.

제2고정찬넬(20)은 제1고정찬넬(10)과 결합되도록 인접한 두 패널(P) 중 다른 한 패널의 가장자리를 감싸 결합되는 것으로, 제2연결부(21)와 제2지지부(22)와 제2고정부(23)를 포함하여 구성된다. 제2고정찬넬(20)은 통상 알루미늄이나 플라스틱 재질로 형성될 수 있다. 다만, 본 고안에서는 제2고정찬넬(20)의 재질을 한정하지 않는다.The second fixing channel 20 is coupled to surround the edge of the other of the two adjacent panels (P) to be coupled to the first fixing channel 10, the second connecting portion 21 and the second support portion 22 and It comprises a second fixing part (23). The second fixing channel 20 may be generally made of aluminum or plastic material. However, the present invention does not limit the material of the second fixing channel 20.

제2연결부(21)는 패널(P)의 측면을 감싸도록 형성된다. 제2지지부(22)는 한 쌍으로 형성되어 제2연결부(21)의 양단에서 각각 연장되고, 패널(P)의 전후면을 감싸 고정되도록 한다. 제2고정부(23)는 제2연결부(21) 또는 패널(P)의 전면을 감싸는 제2지지부(22)에서 돌출 또는 함몰 형성되어 제1고정부(13)와 끼움 고정된다. 본 고안의 제2실시예에서 제2고정부(23)는 제2지지부(22)에서 돌출 형성되는 고정돌기로 형성되어 고정돌기가 고정홈에 끼움 고정되도록 하고 있다.
The second connecting portion 21 is formed to surround the side of the panel (P). The second support part 22 is formed in a pair so as to extend from both ends of the second connection part 21 and to surround and secure the front and rear surfaces of the panel P. The second fixing part 23 is protruded or recessed from the second supporting part 22 surrounding the front surface of the second connecting part 21 or the panel P, and is fitted and fixed to the first fixing part 13. In the second embodiment of the present invention, the second fixing part 23 is formed of a fixing protrusion protruding from the second support part 22 so that the fixing protrusion is fitted into the fixing groove.

여기에 제1고정찬넬(10)과 제2고정찬넬(20) 중 적어도 하나는 결합부(31)를 더 포함하여 구성된다. 이때, 제1고정찬넬(10)과 제2고정찬넬(20)에 의해 연결된 패널(P)을 고정시킬 수 있는 골조프레임(MF)이 설치된다. 골조프레임(MF)은 옥외구조물 또는 캐노피 등의 뼈대를 이루는 프레임으로써, 종방향과 횡방향으로 교차 배열되어 있다. 본 고안의 제2실시예에서 골조프레임(MF)은 건물 벽체(W)에 설치될 수 있다. 그러면, 결합부(31)는 패널(P)의 후면을 감싸는 각각의 제1지지부(12)와 제2지지부(22) 중 적어도 하나의 지지부에 돌출 또는 함몰 형성되어 골조프레임(MF)에 결합 고정된다. 결합부(31)는 시공 형태에 따라 제1지지부(12)와 제2지지부(22) 중 적어도 하나의 지지부에 형성되면 충분하다. 도시되지 않았지만, 결합부(31)는 고정홈과 같은 홈으로 형성됨으로써, 골조프레임(MF)이 결합홈에 삽입 고정되도록 할 수 있다.Here, at least one of the first fixing channel 10 and the second fixing channel 20 further includes a coupling part 31. At this time, a frame frame MF capable of fixing the panel P connected by the first fixing channel 10 and the second fixing channel 20 is installed. The frame frame MF is a frame forming a skeleton such as an outdoor structure or a canopy, and is arranged crosswise in a longitudinal direction and a transverse direction. In the second embodiment of the present invention the frame frame (MF) may be installed on the building wall (W). Then, the coupling part 31 is protruded or recessed in at least one support part of each of the first support part 12 and the second support part 22 surrounding the rear surface of the panel P to be fixed to the frame frame MF. do. The coupling part 31 is sufficient if it is formed in at least one support part of the 1st support part 12 and the 2nd support part 22 according to a construction form. Although not shown, the coupling part 31 may be formed as a groove such as a fixing groove, such that the frame frame MF is inserted into and fixed to the coupling groove.

본 고안의 제2실시예에 따른 패널 연결용 프레임은 밀착부재(40)를 더 포함하여 구성될 수 있다. 밀착부재(40)는 제1고정부(13) 일측과 상기 제2고정부(23) 일측 중 적어도 한 곳에 설치되어, 제1고정찬넬(10)과 제2고정찬넬(20)이 결합됨에 따라 제1고정찬넬(10)과 제2고정찬넬(20) 사이를 밀폐한다. 본 고안의 제2실시예에서 밀착부재(40)는 고정홈에 설치되는 백업제로 형성되어 패널 연결용 프레임 간의 결합에 따라 발생될 수 있는 누수를 방지하고, 단열 효과를 향상시킬 수 있다.The panel connection frame according to the second embodiment of the present invention may further include an adhesion member 40. The close contact member 40 is installed on at least one side of one side of the first fixing part 13 and one side of the second fixing part 23, and as the first fixing channel 10 and the second fixing channel 20 are coupled to each other. The first fixing channel 10 and the second fixing channel 20 are sealed. In the second embodiment of the present invention, the close contact member 40 is formed of a backup agent installed in the fixing groove to prevent leakage that may occur due to the coupling between the frame for connecting the panel, it is possible to improve the thermal insulation effect.

본 고안의 제2실시예에 따른 제1고정찬넬(10)과 제2고정찬넬(20)은 특히 하나의 플레이트로 절곡 형성될 수 있다. 이에 따라, 패널 연결용 프레임을 모듈화하고, 제조가 편리하며, 각 패널(P)의 강도를 증대시켜 패널(P)의 변형을 억제 또는 제한하는 효과가 있다.In particular, the first fixing channel 10 and the second fixing channel 20 according to the second embodiment of the present invention may be bent into one plate. Thereby, the frame for panel connection is modularized, manufacturing is convenient, and the intensity | strength of each panel P is increased, and there exists an effect which suppresses or restricts deformation of the panel P. FIG.

또한, 패널(P)의 가장자리 단부에 각각 제1고정찬넬(10)과 제2고정찬넬(20)을 결합 고정시킨 다음 고정홈에 고정돌기를 삽입 고정시킴으로써, 인접한 두 패널을 간편하게 연결할 수 있다. 또한, 시공 형태에 따라 결합부를 골조프레임에 결합 고정시킴으로써, 패널과 패널 연결용 프레임 간의 밀착력을 향상시키고, 패널의 정위치가 용이하다.
In addition, by coupling and fixing the first fixing channel 10 and the second fixing channel 20 to the edge end of the panel P, respectively, and then inserting and fixing a fixing protrusion in the fixing groove, two adjacent panels can be easily connected. In addition, by fixing the coupling portion to the frame frame according to the construction form, the adhesion between the panel and the frame for panel connection is improved, and the panel is easily positioned.

지금부터는 본 고안의 제3실시예에 따른 패널 연결용 프레임에 대하여 상세하게 설명한다.Now, the panel connection frame according to the third embodiment of the present invention will be described in detail.

첨부 도면 도 5는 본 고안의 제3실시예에 따른 패널 연결용 프레임의 설치 상태도이고, 도 6은 도 5의 분해도이다.5 is an exploded view of the panel connection frame according to the third embodiment of the present invention, and FIG. 6 is an exploded view of FIG. 5.

도 5와 도 6을 참조하면, 본 고안의 제3실시예에 따른 패널 연결용 프레임은 수평하게 인접한 두 패널(P)을 연결하기 위한 것으로써, 제1고정찬넬(10)과 제2고정찬넬(20)을 포함하여 구성된다.5 and 6, the panel connection frame according to the third embodiment of the present invention is for connecting two horizontally adjacent panels (P), the first fixing channel 10 and the second fixing channel. It comprises 20.

패널(P)은 통상 폴리카보네이트, 아크릴, 유리, PVC 등과 같은 재질로 형성되고, 단열이 우수한 복층 패널로 구성될 수 있다. 다만, 본 고안에서는 패널(P)의재질을 한정하지 않는다.The panel P is usually formed of a material such as polycarbonate, acrylic, glass, PVC, and the like, and may be composed of a multilayer panel having excellent heat insulation. However, the present invention does not limit the material of the panel (P).

제1고정찬넬(10)은 인접한 두 패널(P) 중 어느 한 패널의 가장자리를 감싸 결합되는 것으로, 제1연결부(11)와, 제1지지부(12)와, 제1고정부(13)를 포함하여 구성된다. 제1고정찬넬(10)은 통상 알루미늄이나 플라스틱 재질로 형성될 수 있다. 다만, 본 고안에서는 제1고정찬넬(10)의 재질을 한정하지 않는다.The first fixing channel 10 is coupled to surround the edge of any one of the two adjacent panels (P), the first connecting portion 11, the first support portion 12, and the first fixing portion 13 It is configured to include. The first fixing channel 10 may be generally formed of aluminum or plastic material. However, the present invention does not limit the material of the first fixed channel 10.

제1연결부(11)는 패널(P)의 측면을 감싸도록 형성된다. 제1지지부(12)는 한 쌍으로 형성되어 제1연결부(11)의 양단에서 각각 연장되고, 패널(P)의 전후면을 감싸 고정되도록 한다. 제1고정부(13)는 제1연결부(11) 또는 패널(P)의 전면을 감싸는 제1지지부(12)에서 수직으로 돌출 또는 함몰 형성된다. 인접한 두 패널(P)이 수평으로 연결되는 경우, 제1고정부(13)는 제1연결부(11)에 형성되고, 인접한 두 패널(P)이 수직으로 연결되는 경우 제1고정부(13)는 패널(P)의 전면을 감싸는 제1지지부(12)에 형성된다. 본 고안의 제3실시예에서 제1고정부(13)는 제1연결부(11)에서 함몰 형성되는 고정홈과 제1연결부(11)에서 돌출 형성되는 복수의 고정돌기가 모두 형성되어 있다.The first connector 11 is formed to surround the side of the panel (P). The first support part 12 is formed in a pair to extend from both ends of the first connection part 11, respectively, so as to surround and fix the front and rear surfaces of the panel P. The first fixing part 13 protrudes or is formed vertically from the first support part 12 surrounding the front surface of the first connection part 11 or the panel P. When two adjacent panels P are connected horizontally, the first fixing part 13 is formed at the first connection part 11, and when the two adjacent panels P are connected vertically, the first fixing part 13 is disposed. Is formed in the first support part 12 surrounding the front surface of the panel P. In the third embodiment of the present invention, the first fixing part 13 has both a fixing groove formed in the first connecting portion 11 and a plurality of fixing protrusions protruding from the first connecting portion 11.

제2고정찬넬(20)은 제1고정찬넬(10)과 결합되도록 인접한 두 패널(P) 중 다른 한 패널의 가장자리를 감싸 결합되는 것으로, 제2연결부(21)와 제2지지부(22)와 제2고정부(23)를 포함하여 구성된다. 제2고정찬넬(20)은 통상 알루미늄이나 플라스틱 재질로 형성될 수 있다. 다만, 본 고안에서는 제2고정찬넬(20)의 재질을 한정하지 않는다.The second fixing channel 20 is coupled to surround the edge of the other of the two adjacent panels (P) to be coupled to the first fixing channel 10, the second connecting portion 21 and the second support portion 22 and It comprises a second fixing part (23). The second fixing channel 20 may be generally made of aluminum or plastic material. However, the present invention does not limit the material of the second fixing channel 20.

제2연결부(21)는 패널(P)의 측면을 감싸도록 형성된다. 제2지지부(22)는 한 쌍으로 형성되어 제2연결부(21)의 양단에서 각각 연장되고, 패널(P)의 전후면을 감싸 고정되도록 한다. 제2고정부(23)는 제2연결부(21) 또는 패널(P)의 전면을 감싸는 제2지지부(22)에서 돌출 또는 함몰 형성되어 제1고정부(13)와 끼움 고정된다. 인접한 두 패널(P)이 수평으로 연결되는 경우, 제2고정부(23)는 제2연결부(21)에 형성되고, 인접한 두 패널(P)이 수직으로 연결되는 경우 제2고정부(23)는 패널(P)의 전면을 감싸는 제2지지부(22)에 형성된다. 본 고안의 제3실시예에서 제2고정부(23)는 제2연결부(21)에서 돌출 형성되는 고정돌기와 제2연결부(21)에서 함몰되는 고정홈이 모두 형성되어 고정돌기가 마주보는 고정홈에 끼움 고정되도록 하고 있다.
The second connecting portion 21 is formed to surround the side of the panel (P). The second support part 22 is formed in a pair so as to extend from both ends of the second connection part 21 and to surround and secure the front and rear surfaces of the panel P. The second fixing part 23 is protruded or recessed from the second supporting part 22 surrounding the front surface of the second connecting part 21 or the panel P, and is fitted and fixed to the first fixing part 13. When two adjacent panels P are horizontally connected, the second fixing part 23 is formed at the second connecting part 21, and when the two adjacent panels P are vertically connected, the second fixing part 23 is formed. Is formed on the second support portion 22 surrounding the front surface of the panel P. In the third embodiment of the present invention, the second fixing part 23 is formed with both fixing protrusions protruding from the second connection portion 21 and recessed grooves recessed from the second connection portion 21, so that the fixing protrusions face the fixing protrusions. To be fitted in place.

여기에 제1고정찬넬(10)과 제2고정찬넬(20) 중 적어도 하나는 결합부(31)를 더 포함하여 구성된다. 이때, 제1고정찬넬(10)과 제2고정찬넬(20)에 의해 연결된 패널(P)을 고정시킬 수 있는 골조프레임(MF)이 설치된다. 골조프레임(MF)은 옥외구조물 또는 캐노피 등의 뼈대를 이루는 프레임으로써, 종방향과 횡방향으로 교차 배열되어 있다. 본 고안의 제3실시예에서 골조프레임(MF)은 건물 벽체(W)에 설치될 수 있다. 그러면, 결합부(31)는 패널(P)의 후면을 감싸는 각각의 제1지지부(12)와 제2지지부(22) 중 적어도 하나의 지지부에 돌출 또는 함몰 형성되어 골조프레임(MF)에 결합 고정된다. 결합부(31)는 시공 형태에 따라 제1지지부(12)와 제2지지부(22) 중 적어도 하나의 지지부에 형성되면 충분하다. 도시되지 않았지만, 결합부(31)는 고정홈과 같은 홈으로 형성됨으로써, 골조프레임(MF)이 결합홈에 삽입 고정되도록 할 수 있다.Here, at least one of the first fixing channel 10 and the second fixing channel 20 further includes a coupling part 31. At this time, a frame frame MF capable of fixing the panel P connected by the first fixing channel 10 and the second fixing channel 20 is installed. The frame frame MF is a frame forming a skeleton such as an outdoor structure or a canopy, and is arranged crosswise in a longitudinal direction and a transverse direction. In the third embodiment of the present invention frame frame (MF) may be installed on the building wall (W). Then, the coupling part 31 is protruded or recessed in at least one support part of each of the first support part 12 and the second support part 22 surrounding the rear surface of the panel P to be fixed to the frame frame MF. do. The coupling part 31 is sufficient if it is formed in at least one support part of the 1st support part 12 and the 2nd support part 22 according to a construction form. Although not shown, the coupling part 31 may be formed as a groove such as a fixing groove, such that the frame frame MF is inserted into and fixed to the coupling groove.

본 고안의 제3실시예에 따른 패널 연결용 프레임은 밀착부재(40)를 더 포함하여 구성될 수 있다. 밀착부재(40)는 제1고정부(13) 일측과 상기 제2고정부(23) 일측 중 적어도 한 곳에 설치되어, 제1고정찬넬(10)과 제2고정찬넬(20)이 결합됨에 따라 제1고정찬넬(10)과 제2고정찬넬(20) 사이를 밀폐한다. 본 고안의 제3실시예에서 밀착부재(40)는 고정홈에 설치되는 백업제로 형성되거나, 고정돌기의 일측에 설치되는 탄성가스켓으로 형성될 수 있다. 그러면, 패널 연결용 프레임 간의 결합에 따라 발생될 수 있는 누수를 방지하고, 단열 효과를 향상시킬 수 있다.The panel connection frame according to the third embodiment of the present invention may further include an adhesion member 40. The close contact member 40 is installed on at least one side of one side of the first fixing part 13 and one side of the second fixing part 23, and as the first fixing channel 10 and the second fixing channel 20 are coupled to each other. The first fixing channel 10 and the second fixing channel 20 are sealed. In the third embodiment of the present invention, the contact member 40 may be formed of a backup agent installed in the fixing groove, or may be formed of an elastic gasket installed on one side of the fixing protrusion. Then, it is possible to prevent leakage that may occur due to the coupling between the frame for connecting the panel, and to improve the thermal insulation effect.

본 고안의 제3실시예에 따른 제1고정찬넬(10)과 제2고정찬넬(20)은 특히 하나의 플레이트로 절곡 형성될 수 있다. 이에 따라, 패널 연결용 프레임을 모듈화하고, 제조가 편리하며, 각 패널(P)의 강도를 증대시켜 패널(P)의 변형을 억제 또는 제한하는 효과가 있다.The first fixed channel 10 and the second fixed channel 20 according to the third embodiment of the present invention can be formed in particular bent in one plate. Thereby, the frame for panel connection is modularized, manufacturing is convenient, and the intensity | strength of each panel P is increased, and there exists an effect which suppresses or restricts deformation of the panel P. FIG.

또한, 패널(P)의 가장자리 단부에 각각 제1고정찬넬(10)과 제2고정찬넬(20)을 결합 고정시킨 다음 고정홈에 고정돌기를 삽입 고정시킴으로써, 인접한 두 패널을 간편하게 연결할 수 있다. 또한, 시공 형태에 따라 결합부를 골조프레임에 결합 고정시킴으로써, 패널과 패널 연결용 프레임 간의 밀착력을 향상시키고, 패널의 정위치가 용이하다.
In addition, by coupling and fixing the first fixing channel 10 and the second fixing channel 20 to the edge end of the panel P, respectively, and then inserting and fixing a fixing protrusion in the fixing groove, two adjacent panels can be easily connected. In addition, by fixing the coupling portion to the frame frame according to the construction form, the adhesion between the panel and the frame for panel connection is improved, and the panel is easily positioned.

지금부터는 본 고안의 제4실시예에 따른 패널 연결용 프레임에 대하여 상세하게 설명한다.Now, the panel connection frame according to the fourth embodiment of the present invention will be described in detail.

첨부 도면 도 7은 본 고안의 제4실시예에 따른 패널 연결용 프레임의 설치 상태도이고, 도 8은 도 7의 분해도이다.7 is an exploded view of the panel connection frame according to the fourth embodiment of the present invention, and FIG. 8 is an exploded view of FIG.

도 7과 도 8을 참조하면, 본 고안의 제4실시예에 따른 패널 연결용 프레임은 평행하게 인접한 두 패널(P)을 연결하기 위한 것으로써, 제1고정찬넬(10)과 제2고정찬넬(20)을 포함하여 구성된다.7 and 8, the panel connecting frame according to the fourth embodiment of the present invention is for connecting two adjacent panels (P) in parallel, the first fixing channel 10 and the second fixing channel. It comprises 20.

패널(P)은 통상 폴리카보네이트, 아크릴, 유리, PVC 등과 같은 재질로 형성되고, 단열이 우수한 복층 패널로 구성될 수 있다. 다만, 본 고안에서는 패널(P)의 재질을 한정하지 않는다.The panel P is usually formed of a material such as polycarbonate, acrylic, glass, PVC, and the like, and may be composed of a multilayer panel having excellent heat insulation. However, in the present invention, the material of the panel P is not limited.

제1고정찬넬(10)은 인접한 두 패널(P) 중 어느 한 패널의 가장자리를 감싸 결합되는 것으로, 제1연결부(11)와, 제1지지부(12)와, 제1고정부(13)를 포함하여 구성된다. 제1고정찬넬(10)은 통상 알루미늄이나 플라스틱 재질로 형성될 수 있다. 다만, 본 고안에서는 제1고정찬넬(10)의 재질을 한정하지 않는다.The first fixing channel 10 is coupled to surround the edge of any one of the two adjacent panels (P), the first connecting portion 11, the first support portion 12, and the first fixing portion 13 It is configured to include. The first fixing channel 10 may be generally formed of aluminum or plastic material. However, the present invention does not limit the material of the first fixed channel 10.

제1연결부(11)는 패널(P)의 측면을 감싸도록 형성된다. 제1지지부(12)는 한 쌍으로 형성되어 제1연결부(11)의 양단에서 각각 연장되고, 패널(P)의 전후면을 감싸 고정되도록 한다. 제1고정부(13)는 제1연결부(11) 또는 패널(P)의 전면을 감싸는 제1지지부(12)에서 수직으로 돌출 또는 함몰 형성된다. 인접한 두 패널(P)이 수평으로 연결되는 경우, 제1고정부(13)는 제1연결부(11)에 형성되고, 인접한 두 패널(P)이 수직으로 연결되는 경우 제1고정부(13)는 패널(P)의 전면을 감싸는 제1지지부(12)에 형성된다. 본 고안의 제4실시예에서 제1고정부(13)는 제1연결부(11)에서 함몰 형성되는 고정홈으로 형성되어 있다.The first connector 11 is formed to surround the side of the panel (P). The first support part 12 is formed in a pair to extend from both ends of the first connection part 11, respectively, so as to surround and fix the front and rear surfaces of the panel P. The first fixing part 13 protrudes or is formed vertically from the first support part 12 surrounding the front surface of the first connection part 11 or the panel P. When two adjacent panels P are connected horizontally, the first fixing part 13 is formed at the first connection part 11, and when the two adjacent panels P are connected vertically, the first fixing part 13 is disposed. Is formed in the first support part 12 surrounding the front surface of the panel P. In the fourth embodiment of the present invention, the first fixing part 13 is formed as a fixing groove formed in the first connection part 11.

제2고정찬넬(20)은 제1고정찬넬(10)과 결합되도록 인접한 두 패널(P) 중 다른 한 패널의 가장자리를 감싸 결합되는 것으로, 제2연결부(21)와 제2지지부(22)와 제2고정부(23)를 포함하여 구성된다. 제2고정찬넬(20)은 통상 알루미늄이나 플라스틱 재질로 형성될 수 있다. 다만, 본 고안에서는 제2고정찬넬(20)의 재질을 한정하지 않는다.The second fixing channel 20 is coupled to surround the edge of the other of the two adjacent panels (P) to be coupled to the first fixing channel 10, the second connecting portion 21 and the second support portion 22 and It comprises a second fixing part (23). The second fixing channel 20 may be generally made of aluminum or plastic material. However, the present invention does not limit the material of the second fixing channel 20.

제2연결부(21)는 패널(P)의 측면을 감싸도록 형성된다. 제2지지부(22)는 한 쌍으로 형성되어 제2연결부(21)의 양단에서 각각 연장되고, 패널(P)의 전후면을 감싸 고정되도록 한다. 제2고정부(23)는 제2연결부(21) 또는 패널(P)의 전면을 감싸는 제2지지부(22)에서 돌출 또는 함몰 형성되어 제1고정부(13)와 끼움 고정된다. 인접한 두 패널(P)이 수평으로 연결되는 경우, 제2고정부(23)는 제2연결부(21)에 형성되고, 인접한 두 패널(P)이 수직으로 연결되는 경우 제2고정부(23)는 패널(P)의 전면을 감싸는 제2지지부(22)에 형성된다. 본 고안의 제4실시예에서 제2고정부(23)는 제2연결부(21)에서 돌출 형성되는 고정돌기로 형성되어 고정돌기가 고정홈에 끼움 고정되도록 하고 있다.
The second connecting portion 21 is formed to surround the side of the panel (P). The second support part 22 is formed in a pair so as to extend from both ends of the second connection part 21 and to surround and secure the front and rear surfaces of the panel P. The second fixing part 23 is protruded or recessed from the second supporting part 22 surrounding the front surface of the second connecting part 21 or the panel P, and is fitted and fixed to the first fixing part 13. When two adjacent panels P are horizontally connected, the second fixing part 23 is formed at the second connecting part 21, and when the two adjacent panels P are vertically connected, the second fixing part 23 is formed. Is formed on the second support portion 22 surrounding the front surface of the panel P. In the fourth embodiment of the present invention, the second fixing part 23 is formed of a fixing protrusion protruding from the second connection portion 21 so that the fixing protrusion is fitted into the fixing groove.

여기에 제1고정찬넬(10)과 제2고정찬넬(20) 중 적어도 하나는 결합부(31)를 더 포함하여 구성된다. 이때, 제1고정찬넬(10)과 제2고정찬넬(20)에 의해 연결된 패널(P)을 고정시킬 수 있는 골조프레임(MF)이 설치된다. 골조프레임(MF)은 옥외구조물 또는 캐노피 등의 뼈대를 이루는 프레임으로써, 종방향과 횡방향으로 교차 배열되어 있다. 본 고안의 제4실시예에서 골조프레임(MF)은 건물 벽체(W)에 설치될 수 있다. 그러면, 결합부(31)는 패널(P)의 후면을 감싸는 각각의 제1지지부(12)와 제2지지부(22) 중 적어도 하나의 지지부에 돌출 또는 함몰 형성되어 골조프레임(MF)에 결합 고정된다. 결합부(31)는 시공 형태에 따라 제1지지부(12)와 제2지지부(22) 중 적어도 하나의 지지부에 형성되면 충분하다. 도시되지 않았지만, 결합부(31)는 고정홈과 같은 홈으로 형성됨으로써, 골조프레임(MF)이 결합홈에 삽입 고정되도록 할 수 있다.Here, at least one of the first fixing channel 10 and the second fixing channel 20 further includes a coupling part 31. At this time, a frame frame MF capable of fixing the panel P connected by the first fixing channel 10 and the second fixing channel 20 is installed. The frame frame MF is a frame forming a skeleton such as an outdoor structure or a canopy, and is arranged crosswise in a longitudinal direction and a transverse direction. In the fourth embodiment of the present invention, the frame frame MF may be installed on the building wall W. Then, the coupling part 31 is protruded or recessed in at least one support part of each of the first support part 12 and the second support part 22 surrounding the rear surface of the panel P to be fixed to the frame frame MF. do. The coupling part 31 is sufficient if it is formed in at least one support part of the 1st support part 12 and the 2nd support part 22 according to a construction form. Although not shown, the coupling part 31 may be formed as a groove such as a fixing groove, such that the frame frame MF is inserted into and fixed to the coupling groove.

본 고안의 제4실시예에 따른 패널 연결용 프레임은 밀착부재(40)를 더 포함하여 구성될 수 있다. 밀착부재(40)는 제1고정부(13) 일측과 상기 제2고정부(23) 일측 중 적어도 한 곳에 설치되어, 제1고정찬넬(10)과 제2고정찬넬(20)이 결합됨에 따라 제1고정찬넬(10)과 제2고정찬넬(20) 사이를 밀폐한다. 본 고안의 제4실시예에서 밀착부재(40)는 고정홈에 설치되는 백업제로 형성되어 패널 연결용 프레임 간의 결합에 따라 발생될 수 있는 누수를 방지하고, 단열 효과를 향상시킬 수 있다.The panel connection frame according to the fourth embodiment of the present invention may further include an adhesion member 40. The close contact member 40 is installed on at least one side of one side of the first fixing part 13 and one side of the second fixing part 23, and as the first fixing channel 10 and the second fixing channel 20 are coupled to each other. The first fixing channel 10 and the second fixing channel 20 are sealed. In the fourth embodiment of the present invention, the close contact member 40 is formed of a backup agent installed in the fixing groove to prevent leakage that may occur due to the coupling between the frame for connecting the panel, it is possible to improve the thermal insulation effect.

본 고안의 제4실시예에 따른 패널 연결용 프레임은 마감캡(50)을 더 포함하여 구성될 수 있다. 패널(P)이 연결된 각각의 제1고정찬넬(10)과 제2고정찬넬(20)에서 고정홈에 고정돌기가 삽입 고정되어 인접한 두 패널(P)이 연결되면, 패널(P)의 전방으로 제1고정찬넬(10)과 제2고정찬넬(10) 사이에는 이격공간(H)이 형성될 수 있다. 이러한 이격공간(H)을 통해 누수가 발생되거나 이물질이 축적될 수 있으므로, 이격공간(H)을 밀폐하도록 마감캡(50)이 이격공간(H)에 삽입 고정되는 것이다.The panel connection frame according to the fourth embodiment of the present invention may further include a closing cap 50. In each of the first fixing channel 10 and the second fixing channel 20 to which the panel P is connected, when a fixing protrusion is inserted into and fixed to the fixing groove, two adjacent panels P are connected to the front of the panel P. A space H may be formed between the first fixed channel 10 and the second fixed channel 10. Since leakage may occur or foreign matter may accumulate through the spaced space H, the closing cap 50 is inserted into and fixed to the spaced space H to seal the spaced space H.

그리고 마감캡(50)의 양측단부에는 마감걸림부(51)를 형성하는 것이 유리하다. 마감걸림부(51)는 마감캡(50)의 양측단부에서 돌출 형성되는 돌기로써, 마감캡(50)이 이격공간(H)에 삽입 고정될 때, 마감캡(50)과 제1고정찬넬(10) 사이 그리고 마감캡(50)과 제2고정찬넬(20) 사이의 밀폐력을 향상시켜 누수 방지 및 단열 효과를 향상시킬 수 있다. 이때, 마감캡(50)의 양측단부에 대응되는 제1고정찬넬(10)과 제2고정찬넬(20)의 표면에서 마감걸림부(51)와 후크 결합되는 별도의 찬넬걸림부(52)를 형성하여 결합력을 향상시킬 수 있다. 또한, 도시되지 않았지만, 마감걸림부(51)는 마감캡(50)이 이격공간(H)에 삽입 고정될 때, 마감캡(50)과 제1고정찬넬(10) 사이 그리고 마감캡(50)과 제2고정찬넬(20) 사이에서 돌기가 구부러지거나 압착되도록 하여 밀폐력을 증대시킬 수 있다. 또한, 도시되지 않았지만, 마감걸림부(51)가 형성되는 별도의 탄성재를 마감캡(50)의 양측단부에 결합시킬 수 있다.And it is advantageous to form a closing catch portion 51 on both side ends of the closing cap (50). Finishing catching portion 51 is a protrusion formed from both side ends of the closing cap 50, when the closing cap 50 is fixed to the separation space (H), the closing cap 50 and the first fixing channel ( 10) to improve the sealing force between and between the closing cap 50 and the second fixing channel 20 can be improved leakage prevention and thermal insulation effect. At this time, a separate channel catching portion 52 coupled to the finish catching portion 51 and hooks on the surfaces of the first fixing channel 10 and the second fixing channel 20 corresponding to both ends of the closing cap 50. Formation can improve the bonding force. In addition, although not shown, the closing portion 51 is closed between the closing cap 50 and the first fixing channel 10 and the closing cap 50 when the closing cap 50 is inserted into the separation space (H). The protrusion may be bent or compressed between the second fixing channel 20 and the sealing force may be increased. In addition, although not shown, it is possible to couple the separate elastic material is formed in the closing catching portion 51 to both side ends of the closing cap (50).

특히, 본 발명의 제4실시예에서는 제1고정부(13)의 측면에서 돌출 형성되는 적어도 하나의 제1고정걸림부(14)와, 제2고정부(23)의 측면에서 돌출 형성되는 적어도 하나의 제2고정걸림부(24) 중 적어도 하나의 고정걸림부를 더 포함하여 구성될 수 있다. 제1고정부(13)는 고정홈으로 형성되고 제2고정부(23)는 고정돌기로 형성됨에 따라 제1고정걸림부(14)는 고정홈 내측면에서 돌출되는 돌기로 형성되고, 제2고정걸림부(24)는 고정돌기의 외주면에서 돌출되는 돌기로 형성된다. 그러면, 제1고정걸림부(14)와 제2고정걸림부(24)는 고정돌기가 고정홈에 삽입 고정될 때, 고정돌기와 고정홈 사이의 밀폐력과 결합력을 향상시킬 수 있다. 제1고정걸림부(14)와 제2고정걸림부(24)가 모두 형성되는 경우, 제1고정걸림부(14)와 제2고정걸림부(24)가 후크 결합되도록 할 수 있다. 또한, 도시되지 않았지만, 제1고정걸림부(14)와 제2고정걸림부(24)는 돌기가 구부러지거나 압착되도록 할 수 있다. 또한, 별도의 탄성재가 고정홈과 고정돌기 중 적어도 하나에 결합되도록 함으로써, 밀착부재의 역할을 동시에 수행할 수 있다.Particularly, in the fourth embodiment of the present invention, at least one first locking part 14 protruding from the side of the first fixing part 13 and at least protruding from the side of the second fixing part 23 are formed. It may be configured to further include at least one fixed locking portion of one second fixed locking portion (24). As the first fixing part 13 is formed as a fixing groove and the second fixing part 23 is formed as a fixing protrusion, the first fixing locking portion 14 is formed as a protrusion protruding from the inner side of the fixing groove, and the second The fixed catching portion 24 is formed of a protrusion protruding from the outer circumferential surface of the fixing protrusion. Then, the first fixed locking portion 14 and the second fixed locking portion 24 may improve the sealing force and the coupling force between the fixing protrusion and the fixing groove when the fixing protrusion is inserted into the fixing groove. When both the first fixed locking portion 14 and the second fixed locking portion 24 are formed, the first fixed locking portion 14 and the second fixed locking portion 24 may be hooked together. In addition, although not shown, the first fixed locking portion 14 and the second fixed locking portion 24 may allow the protrusion to be bent or compressed. In addition, by allowing a separate elastic material to be coupled to at least one of the fixing groove and the fixing protrusion, it can perform the role of the close contact member at the same time.

본 고안의 제4실시예에 따른 제1고정찬넬(10)과 제2고정찬넬(20)은 특히 하나의 플레이트로 절곡 형성될 수 있다. 이에 따라, 패널 연결용 프레임을 모듈화하고, 제조가 편리하며, 각 패널(P)의 강도를 증대시켜 패널(P)의 변형을 억제 또는 제한하는 효과가 있다.The first fixing channel 10 and the second fixing channel 20 according to the fourth embodiment of the present invention may be formed in particular by bending one plate. Thereby, the frame for panel connection is modularized, manufacturing is convenient, and the intensity | strength of each panel P is increased, and there exists an effect which suppresses or restricts deformation of the panel P. FIG.

또한, 패널(P)의 가장자리 단부에 각각 제1고정찬넬(10)과 제2고정찬넬(20)을 결합 고정시킨 다음 고정홈에 고정돌기를 삽입 고정시킴으로써, 인접한 두 패널을 간편하게 연결할 수 있다. 또한, 시공 형태에 따라 결합부를 골조프레임에 결합 고정시킴으로써, 패널과 패널 연결용 프레임 간의 밀착력을 향상시키고, 패널의 정위치가 용이하다.
In addition, by coupling and fixing the first fixing channel 10 and the second fixing channel 20 to the edge end of the panel P, respectively, and then inserting and fixing a fixing protrusion in the fixing groove, two adjacent panels can be easily connected. In addition, by fixing the coupling portion to the frame frame according to the construction form, the adhesion between the panel and the frame for panel connection is improved, and the panel is easily positioned.

본 고안의 권리범위는 상술한 실시예에 한정되는 것이 아니라 첨부된 실용신안등록청구범위 내에서 다양한 형태의 실시예로 구현될 수 있다. 실용신안등록청구범위에서 청구하는 본 고안의 요지를 벗어남이 없이 당해 고안이 속하는 기술 분야에서 통상의 지식을 가진 자라면 누구든지 변형 가능한 다양한 범위까지 본 고안의 청구범위 기재의 범위 내에 있는 것으로 본다.The scope of the present invention is not limited to the above-described embodiments but may be implemented in various forms of embodiments within the appended utility model registration claims. It will be understood by those skilled in the art that various changes in form and details may be made therein without departing from the spirit and scope of the invention as claimed in the appended claims.

10: 제1고정찬넬 11: 제1연결부 12: 제1지지부
13: 제1고정부 14: 제1고정걸림부 20: 제2고정찬넬
21: 제2연결부 22: 제2지지부 23: 제2고정부
24: 제2고정걸림부 31: 결합부 40: 밀착부재
50: 마감캡 51: 마감걸림부 52: 찬넬걸림부
MF: 골조프레임 W: 벽체 P: 패널 H: 이격공간10: 1st fixing channel 11: 1st connection part 12: 1st support part
13: 1st government 14: 1st fixed locking part 20: 2nd fixed channel
21: 2nd connection part 22: 2nd support part 23: 2nd fixed part
24: second locking portion 31: coupling portion 40: the contact member
50: closing cap 51: the finish catch 52: chanel catch
MF: frame frame W: wall P: panel H: separation space

Claims (6)

인접한 두 패널을 연결하는 패널 연결용 프레임에 있어서,
인접한 두 패널 중 어느 한 패널의 가장자리에 결합되되, 상기 패널의 측면을 감싸는 제1연결부와, 상기 제1연결부의 양단에서 각각 연장되어 상기 패널의 전후면을 감싸 고정되는 한 쌍의 제1지지부와, 상기 제1연결부 또는 상기 패널의 전면을 감싸는 제1지지부에서 돌출 또는 함몰 형성되는 제1고정부가 일체로 형성되는 제1고정찬넬;
인접한 두 패널 중 다른 한 패널의 가장자리에 결합되되, 상기 패널의 측면을 감싸는 제2연결부와, 상기 제2연결부의 양단에서 각각 연장되어 상기 패널의 전후면을 감싸 고정되는 한 쌍의 제2지지부와, 상기 제2연결부 또는 상기 패널의 전면을 감싸는 제2지지부에서 돌출 또는 함몰 형성되는 제2고정부가 일체로 형성되는 제2고정찬넬;을 포함하고,
상기 제1고정부와 상기 제2고정부의 끼움 결합에 의해 인접한 두 패널이 연결되며,
상기 제1고정부 일측과 상기 제2고정부 일측 중 적어도 한 곳에 설치되어, 상기 제1고정찬넬과 상기 제2고정찬넬이 결합됨에 따라 상기 제1고정찬넬과 상기 제2고정찬넬 사이를 밀폐하는 밀착부재;를 더 포함하고,
상기 제1고정찬넬과 상기 제2고정찬넬이 결합됨에 따라 상기 제1고정찬넬과 상기 제2고정찬넬 사이의 이격공간에 삽입 고정되는 마감캡;을 더 포함하며,
상기 마감캡은 상기 제1고정찬넬과 상기 제2고정찬넬 사이의 이격공간에 삽입됨에 따라 후크 결합되도록 양측단부에 형성되는 마감걸림부;를 더 포함하고,
상기 제1고정부의 측면에서 돌출 형성되는 적어도 하나의 제1고정걸림부와, 상기 제2고정부의 측면에서 돌출 형성되는 적어도 하나의 제2고정걸림부 중 적어도 하나의 고정걸림부;를 더 포함하여 구성되며,
상기 제1고정찬넬과 상기 제2고정찬넬에 의해 연결된 패널을 고정시키는 골조프레임;
상기 패널의 후면을 감싸는 제1지지부와 제2지지부 중 적어도 하나의 지지부에 돌출 또는 함몰 형성되어 상기 골조프레임과 결합 고정되는 결합부;를 더 포함하는 것을 특징으로 하는 패널 연결용 프레임.In the frame for connecting panels connecting two adjacent panels,
A first connection part coupled to an edge of one of two adjacent panels, the first connection part surrounding a side of the panel, and a pair of first support parts extending from both ends of the first connection part and wrapped around the front and rear surfaces of the panel; A first fixing channel integrally formed with a first fixing part protruding or recessed from a first support part surrounding the front surface of the first connecting part or the panel;
A second connection part coupled to an edge of one of two adjacent panels, the second connection part surrounding a side of the panel, and a pair of second support parts extending from both ends of the second connection part to surround and secure the front and rear surfaces of the panel; And a second fixing channel integrally formed with a second fixing part protruding or recessed from the second support part surrounding the front surface of the second connecting part or the panel.
Two adjacent panels are connected by fitting the first fixing part and the second fixing part,
Is installed in at least one of the first fixing one side and the second fixing one side, the first fixing channel and the second fixing channel is coupled between the first fixing channel and the second fixing channel to be sealed. Further comprising a contact member,
And a closing cap inserted into and fixed to a space between the first fixing channel and the second fixing channel as the first fixing channel and the second fixing channel are coupled.
The closing cap further includes a closing portion formed on both ends of the hook to be coupled to the hook as it is inserted into the space between the first fixing channel and the second fixing channel;
At least one fixed locking portion protruding from the side of the first fixing portion and at least one second locking portion protruding from the side of the second fixing portion; Including,
A frame frame fixing the panel connected by the first fixing channel and the second fixing channel;
And a coupling part protruding or recessed to at least one support part of the first support part and the second support part surrounding the rear surface of the panel to be fixed to the frame frame. 삭제delete 삭제delete 삭제delete 삭제delete 삭제delete
KR2020100007399U 2010-07-14 2010-07-14 frame used to connecting panel KR200456085Y1 (en)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR2020100007399U KR200456085Y1 (en) 2010-07-14 2010-07-14 frame used to connecting panel

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR2020100007399U KR200456085Y1 (en) 2010-07-14 2010-07-14 frame used to connecting panel

Publications (1)

Publication Number Publication Date
KR200456085Y1 true KR200456085Y1 (en) 2011-10-13

Family

ID=73129162

Family Applications (1)

Application Number Title Priority Date Filing Date
KR2020100007399U KR200456085Y1 (en) 2010-07-14 2010-07-14 frame used to connecting panel

Country Status (1)

Country Link
KR (1) KR200456085Y1 (en)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101861016B1 (en) * 2016-10-21 2018-05-24 김정현 Finishing panel of functional for construction
KR200490323Y1 (en) * 2018-05-02 2019-10-28 주식회사 에스폴리텍 Frame for double layer panel joint connection
KR102235124B1 (en) * 2020-07-21 2021-04-01 김순이 Connecting bracket
KR102377761B1 (en) * 2021-05-07 2022-03-22 한기철 Frame module for building exterior enabling solar panel to be integrated

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000265596A (en) * 1999-03-19 2000-09-26 Daiwa House Ind Co Ltd External wall panel open-joint structure and external wall panel
KR200407884Y1 (en) * 2005-11-22 2006-02-06 주식회사 삼우이엠씨 Cable spacer coupling device for light weight partition panels

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000265596A (en) * 1999-03-19 2000-09-26 Daiwa House Ind Co Ltd External wall panel open-joint structure and external wall panel
KR200407884Y1 (en) * 2005-11-22 2006-02-06 주식회사 삼우이엠씨 Cable spacer coupling device for light weight partition panels

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101861016B1 (en) * 2016-10-21 2018-05-24 김정현 Finishing panel of functional for construction
KR200490323Y1 (en) * 2018-05-02 2019-10-28 주식회사 에스폴리텍 Frame for double layer panel joint connection
KR102235124B1 (en) * 2020-07-21 2021-04-01 김순이 Connecting bracket
KR102377761B1 (en) * 2021-05-07 2022-03-22 한기철 Frame module for building exterior enabling solar panel to be integrated

Similar Documents

Publication Publication Date Title
KR101638083B1 (en) Curtain wall having heat insulation and blocking water structure
KR101185026B1 (en) Steel-aluminium combination type unitized curtain wall
KR101654816B1 (en) Curtain wall having multi heat insulation and drain structure
KR101765525B1 (en) A multiple heat insulated structure for curtain walls
KR101072957B1 (en) Curtain wall system with high insulation
KR102096496B1 (en) Seismic type system panel
KR101697740B1 (en) Method for combining composition curtain wall
KR200456085Y1 (en) frame used to connecting panel
KR20090007346U (en) Panel Supporting System
KR200450351Y1 (en) Panel assembling material
KR200483553Y1 (en) Combination structure of curtain wall
KR20170094819A (en) Construction Metal Panel having Insulation and Reinforcement Structure
KR20170043047A (en) a frame for connect duplex type panel
KR101427334B1 (en) Unit type curtain wall incorporated C type steel channel and aluminum frame
KR101109707B1 (en) Combination structure of steel curtain wall
KR101039573B1 (en) Chassis structure for curtain wall
KR102100643B1 (en) Noise abatement curtain wall window and construction method thereof
KR20160144833A (en) Curtain wall frame having reinforced stiffness and insulation structure
CN202214857U (en) Aluminum panel and aluminum-panel curtain wall
KR20130068833A (en) A assembly apparatus roof pannel
KR101741803B1 (en) Integrated curtain wall and curtain wall system using thereof
KR101750695B1 (en) Curtain wall assembly
KR20170074072A (en) Curtain wall frame improved insulation and binding force
KR20190033417A (en) Curtain wall and method of producing thereof
KR101625501B1 (en) Wall construction method using aluminum composite

Legal Events

Date Code Title Description
A201 Request for examination
A302 Request for accelerated examination
E902 Notification of reason for refusal
E902 Notification of reason for refusal
E701 Decision to grant or registration of patent right
REGI Registration of establishment
FPAY Annual fee payment

Payment date: 20160516

Year of fee payment: 5

R401 Registration of restoration
FPAY Annual fee payment

Payment date: 20160921

Year of fee payment: 6

FPAY Annual fee payment

Payment date: 20180723

Year of fee payment: 8

FPAY Annual fee payment

Payment date: 20191021

Year of fee payment: 9
