PSC 스플라이스드 거더교의 임시고정 시스템이 제공된다. 일 실시예에 따른 PSC 스플라이스드 거더교의 시공 중에 사용되는 임시고정 시스템에 있어서, 교각; 상기 교각 상에 배치되는 교각부거더; 상기 교각부거더 상면에 횡방향으로 배치되는 교각부상부횡빔; 상기 교각부거더를 상기 교각의 상부에 고정하는 교각부거더고정강봉; 및 상기 교각부거더고정강봉이 관통하도록 상기 교각부거더의 하면에 상기 교각부상부횡빔과 동일한 지점에서 횡방향으로 배치되는 하부받침부재;를 포함하고, 상기 교각부거더고정강봉은, 상기 교각부거더 및 상기 교각부상부횡빔을 상하방향으로 관통하여 상기 교각부거더를 상기 교각의 상부에 고정할 수 있다.

Description

PSC 스플라이스드 거더교의 임시고정 시스템 및 이를 이용한 PSC 스플라이스드 거더교의 시공방법{Temporary Fixing System for Prestressed Concrete Spliced Girder Bridge and Construction method using thereof}

본 발명은 PSC 스플라이스드 거더교의 임시고정 시스템 및 이를 이용한 PSC 스플라이스드 거더교의 시공방법에 관한 것으로, 더욱 상세하게는 종래 스트롱백을 이용한 PSC 스플라이스드 거더교의 시공 방법의 문제점을 획기적으로 개선할 수 있는 PSC 스플라이스드 거더교의 임시고정 시스템 및 이를 이용한 PSC 스플라이스드 거더교의 시공방법에 관한 것이다.

PSC 스플라이스드 거더교는 지상에서 미리 제작한 프리캐스트 PSC 거더 세그먼트를 고정하중에 의한 휨모멘트가 0이 되는 연속거더의 휨모멘트 변곡점 근처에서 이음(splice)하여 연속거더를 구성하고 그 위에 콘크리트 바닥판을 시공하는 연속 합성거더교의 시공방법으로서 현재로서는 프리캐스트 PSC 합성거더교 형식 중에서 교량의 경간장을 가장 길게 할 수 있는 교량형식으로 인식되고 있다.

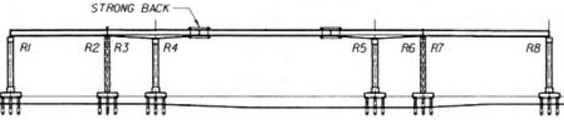

도 1은 종래기술에 따른 PSC 스플라이스드 거더교의 임시고정 시스템을 도시한 것이다.

도 1을 참조하면, 종래의 PSC 스플라이스드 거더교의 시공방법은 연속교의 지간을 늘리기 위해 정모멘트부와 부모멘트부 사이인 접합부에 임시 서포트를 배치하고, 단부거더, 중앙부거더, 지점부거더를 지상에서 미리 제작한 후, 지점부거더를 임시 서포트와 교각위에 거치한 뒤, 단부거더와 중앙부거더를 차례로 가설한 다음 상기 접합부에 콘크리트 타설 후 2차긴장, 임시 서포트 제거, 슬래브타설, 포장 순으로 교량을 완성하게 되는 교량 시공 공법이다.

이러한 종래의 스플라이스드 거더공법은 임시 서포트를 상기 접합부 위치에 설치하여 교각부거더를 먼저 교각과 상기 임시 서포트 상에 배치하고, 단부거더와 중앙부거더를 차례로 교대와 임시 서포트 상에 배치시킨다. 건설환경에 따라 상기 임시 서포트를 상기 접합부 위치에 설치하는 것이 어렵거나 임시 서포트 만으로 상기 접합부 위치에서 단부거더와 중앙부거더를 지지하기가 어려운 경우에는, 상기 임시 서포트를 교각에 근접하게 배치하여 교각부거더만 지지하도록 한 후, 단부거더와 중앙부거더의 단부에서 종방향으로 돌출된 스트롱백, 즉, 철물로 조립된 임시 거치 장치를 단부거더와 중앙부거더의 단부에 설치하여, 상기 스트롱백이 교각부거더의 상면에 걸쳐지도록 하여 단부거더와 중앙부거더를 교각부거더 단부에 인접하여 가설한 다음, 상기 접합부를 연결한다.

이러한 종래의 임시 서포트를 이용하거나, 스트롱백을 이용한 가설 방식은 PSC 스플라이스드 거더교의 특성을 반영하여 적용된 가장 일반적인 방식이었다.

도 2는 종래기술에 따른 PSC 스플라이스드 거더교의 임시고정 시스템에 사용된 임시 서포트를 나타낸 것이고, 도 3은 종래기술에 따른 PSC 스플라이스드 거더교의 임시고정 시스템에 사용되는 스트롱백을 나타낸 것이다.

그러나, 이러한 종래기술에 따른 PSC 스플라이스드 거더교의 임시고정 시스템은, 현장에서 단경간 단위로 PC강선으로 연결 조립하여 크레인으로 가설하는 경우나, 런칭가설장비에 의해 공중에서 조립가설하는 경우나, 지상에 가설벤트를 설치하고 그 가설벤트 위에서 조립 가설하는 경우 등 어떠한 방법에 의하여도, 상기 접합부에 임시 서포트 또는 스트롱백을 필수적으로 사용해야 하는 점에서 시공성과 경제성에 한계가 있었고, 가혹한 건설환경에서 상기 접합부에 단부거더와 중앙부거더를 설치할 때 정교한 위치선정과 연결을 위해서는 상당한 시행착오를 거치게 되는 문제가 있었고, 스트롱백을 사용하여 단부거더와 중앙부거더를 교각부거더의 단부에 가설 시 단부거더와 중앙부거더의 하중에 의해 교각부거더의 무게중심이 편향됨으로써 교각부거더가 교각에서 이탈되거나 코핑부에 균열이 발생되는 문제가 있었고, 스트롱백을 사용하여 상기 접합부 연결 작업 시 작업을 위한 작업발판을 스트롱백이나 거더 종방향 단부에 걸쳐서 설치해야 함으로써 작업발판 설치의 번거로움이 클 뿐만 아니라 안전사고 발생의 위험이 매우 높았으며, 상기 접합부와 가로보에 콘크리트를 타설하기 위한 거푸집을 스트롱백이나 거더 종방향 단부에 걸쳐서 설치해야 함으로써 건설환경에 따라 거푸집 설치하는 작업이 상당히 어려웠고 안전사고 발생의 위험이 매우 높았다.

따라서, 이러한 종래기술의 문제를 해결할 수 있는 개선된 PSC 스플라이스드 거더교의 임시고정 시스템 및 이를 이용한 PSC 스플라이스드 거더교의 시공방법의 개발이 시급하다.

본 발명이 해결하고자 하는 과제는, 상기한 종래 기술의 문제를 해결하기 위한 것으로, 임시 서포트 또는 종래의 스트롱백을 적용하지 않고, 개선된 임시고정 시스템을 적용함으로써, 가혹한 건설환경에서도 접합부에 단부거더와 중앙부거더를 정교하게 가이드하여 설치할 수 있고, 교각부거더의 단부에 임시고정되는 단부거더와 중앙부거더가 임시 서포트에 지지되지 않더라도 교각부거더가 교각에서 이탈되거나 코핑부에 균열이 발생되는 문제를 방지하고, 작업자의 안전을 위한 작업발판을 별도로 설치할 필요 없이 작업자의 작업상 안전을 담보할 수 있고, 접합부에 거푸집 설치 작업이 안전하고 거푸집이 안정적으로 설치될 수 있도록 할 수 있는, 개선된 PSC 스플라이스드 거더교의 임시고정 시스템 및 이를 이용한 PSC 스플라이스드 거더교의 시공방법을 제공하는 것이다.

본 발명은 상기와 같은 문제를 해결하기 위해, PSC 스플라이스드 거더교의 시공 중에 사용되는 임시고정 시스템에 있어서, 교각; 상기 교각 상에 배치되는 교각부거더; 상기 교각부거더 상면에 횡방향으로 배치되는 교각부상부횡빔; 상기 교각부거더를 상기 교각의 상부에 고정하는 교각부거더고정강봉; 및 상기 교각부거더고정강봉이 관통하도록 상기 교각부거더의 하면에 상기 교각부상부횡빔과 동일한 지점에서 횡방향으로 배치되는 하부받침부재;를 포함하고, 상기 교각부거더고정강봉은, 상기 교각부거더 및 상기 교각부상부횡빔을 상하방향으로 관통하여 상기 교각부거더를 상기 교각의 상부에 고정하는, PSC 스플라이스드 거더교의 임시고정 시스템을 제공한다.

본 발명의 일 실시예에 따르면, 종래의 스트롱백을 적용하지 않고 개선된 구조의 안착부와, 안착부 상에 배치된 교각부거더가이드 및 인접거더가이드를 포함함으로써, 가혹한 건설환경에서도 접합부에 단부거더와 중앙부거더를 정교하게 가이드하여 설치할 수 있게 되어 시공성을 향상시키고, 설치된 스플라이스드 거더교의 내구성을 크게 향상시킬 수 있다.

또한, 본 발명의 일 실시예에 따르면, 코핑부에 교각부거더를 견고하게 고정할 수 있는 브라켓이 설치되어, 인접거더의 하중에 의해 편향된 무게중심이 교각부거더에 작용하는 경우, 인접거더를 지지하기 위한 별도의 임시 서포트를 적용하지 않더라도 교각부거더가 교각에서 이탈되거나 코핑부에 균열이 발생되는 문제를 방지할 수 있게 되어, 시공성과 경제성이 크게 향상되는 동시에 작업상 안전성이 크게 향상될 수 있다.

또한, 본 발명의 일 실시예에 따르면, 교각부거더의 단부 하부에 안착부가 종방향으로 돌출되어 설치됨으로써 작업자의 안전을 위한 작업발판을 별도로 설치할 필요가 없게 되어, 시공성이 크게 향상되고 작업자의 작업상 안전을 담보할 수 있다.

또한, 본 발명의 일 실시예에 따르면, 교각부거더의 단부 하부에 안착부가 종방향으로 돌출되어 설치됨으로써 거푸집을 종래의 스토롱백에 걸쳐서 설치해야 하거나 거더의 상면에 걸쳐서 설치할 필요가 없게 되어, 시공성이 크게 향상되고 거푸집을 설치하는 작업자의 작업상 안전을 담보할 수 있다.

도 1은 종래기술에 따른 PSC 스플라이스드 거더교의 임시고정 시스템을 도시한 것이다.
도 2는 종래기술에 따른 PSC 스플라이스드 거더교의 임시고정 시스템에 사용된 임시 서포트를 나타낸 것이고, 도 3은 종래기술에 따른 PSC 스플라이스드 거더교의 임시고정 시스템에 사용되는 스트롱백을 나타낸 것이다.
도 4 및 도 5는 본 발명의 일 실시예에 따른 PSC 스플라이스드 거더교의 임시고정 시스템에서 교각부거더의 임시고정 시스템을 나타낸 것이다.
도 6 및 도 7은 본 발명의 일 실시예에 따른 브라켓을 나타낸 것이다.
도 8(a)는 본 발명의 일 실시예에 따른 교각부거더 및 브라켓을 나타낸 것이고, 도 8(b)는 본 발명의 일 실시예에 따른 PSC 스플라이스드 거더교에서 2차 텐던의 배치 형태를 나타낸 것이다.
도 9 내지 도 11은 본 발명의 일 실시예에 따른 PSC 스플라이스드 거더교의 임시고정 시스템에서 교각부거더의 임시고정 시스템을 나타낸 것이다.
도 12는 본 발명의 또 다른 일 실시예에 따른 PSC 스플라이스드 거더교의 임시고정 시스템을 나타낸 것이다.
도 13은 본 발명의 또 다른 일 실시예에 따른 PSC 스플라이스드 거더교의 임시고정 시스템을 나타낸 것이고, 도 14 내지 도 17은 본 발명의 각 실시예에 따라 도 13에서 A-A를 따라 취한 절단면을 나타낸 것이다.
도 18은 본 발명의 또 다른 일 실시예에 따른 PSC 스플라이스드 거더교의 임시고정 시스템을 나타낸 것이고, 도 19는 도 18에서 B-B를 따라 취한 절단면을 나타낸 것이다.

이하, 본 발명의 실시예들이 상세하게 설명된다. 그러나 본 발명이 이하에서 개시되는 실시예에 한정되는 것이 아니라 서로 다른 다양한 형태로 구현될 수 있으며, 단지 본 실시예는 본 발명의 개시가 완전하도록 하며 통상의 지식을 가진 자에게 본 발명의 내용을 더 완전하게 알려주기 위하여 제공되는 것이다.

본 명세서에서 일 요소가 다른 요소 '위' 또는 '아래'에 위치하는 것으로 언급되는 경우, 이는 상기 일 요소가 다른 요소 '위' 또는 '아래'에 바로 위치하거나 또는 그들 요소들 사이에 추가적인 요소가 개재될 수 있다는 의미를 모두 포함한다. 본 명세서에서, '상부' 또는 '하부' 라는 용어는 관찰자의 시점에서 설정된 상대적인 개념으로, 관찰자의 시점이 달라지면, '상부' 가 '하부'를 의미할 수도 있고, '하부'가 '상부'를 의미할 수도 있다.

복수의 도면들 상에서 동일 부호는 실질적으로 서로 동일한 요소를 지칭한다. 또한, '포함하다' 또는 '가지다' 등의 용어는 기술되는 특징, 숫자, 단계, 동작, 구성요소, 부분품 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 동작, 구성요소, 부분품 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.

한편, 본 발명에서 지칭하는 '인접거더'는, 교각부거더의 단부에 연결되는 거더로, 지점부거더와 중앙부거더를 포함한다.

본 발명의 일 실시예는, PSC 스플라이스드 거더교의 시공 중에 사용되는 임시고정 시스템에 있어서, 교각; 상기 교각 상에 배치되는 교각부거더; 상기 교각부거더 상면에 횡방향으로 배치되는 교각부상부횡빔; 상기 교각부거더를 상기 교각의 상부에 고정하는 교각부거더고정강봉; 및 상기 교각부거더고정강봉이 관통하도록 상기 교각부거더의 하면에 상기 교각부상부횡빔과 동일한 지점에서 횡방향으로 배치되는 하부받침부재;를 포함하고, 상기 교각부거더고정강봉은, 상기 교각부거더 및 상기 교각부상부횡빔을 상하방향으로 관통하여 상기 교각부거더를 상기 교각의 상부에 고정하는, PSC 스플라이스드 거더교의 임시고정 시스템을 제공한다.

이때, 상기 교각의 상부 상에 배치되는 교량받침 및 상기 하부받침부재와 상기 교각의 상부 사이에 배치되고, 상기 교각부거더의 높이를 제어하는 스크류잭을 더 포함하고, 상기 교각부거더는 상기 교량받침 상에 안착되며, 상기 교각부거더고정강봉은 상기 교각의 상부에 삽입 고정되어, 상기 교각부상부횡빔 및 상기 교각부거더를 하방향으로 압착하여 상기 교각부거더를 상기 교각의 상부에 고정할 수 있다.

또한, 상기 교각의 상부에서 종방향 측면에 고정되는 브라켓을 더 포함하고, 상기 교각부거더고정강봉은 상기 브라켓을 상하방향으로 관통하여 상기 브라켓에 고정되어, 상기 교각부거더를 상기 교각의 상부에 고정할 수 있다.

이때, 상기 브라켓을 상기 교각의 상부에 고정하기 위한 브라켓고정강봉을 더 포함하고, 상기 브라켓고정강봉은 상기 브라켓을 종방향으로 관통하여 상기 브라켓에 고정될 수 있다.

이때, 상기 브라켓은, 상기 교각의 상부 측면에 접하는 판 형태의 바디부; 상기 바디부 상부에서 수직방향으로 연장되는 판 형태의 탑부; 상기 탑부에서 상기 바디부의 하부로 연장되어 상기 탑부를 지지하는 판 형태의 측부; 상기 탑부에서 상기 교각부거더고정강봉이 관통하도록 마련된 탑부관통홀; 및 상기 바디부에서 상기 브라켓고정강봉이 관통하도록 마련된 바디부관통홀;을 포함할 수 있다.

이때, 상기 브라켓은 한 쌍이 대향하도록 배치되고, 상기 브라켓고정강봉이 상기 바디부를 관통하여, 상기 교각의 상부의 측면에서 한 쌍의 상기 브라켓이 서로 마주보는 방향으로 압착될 수 있다.

전술한 PSC 스플라이스드 거더교의 임시고정 시스템에 있어서, 상기 교각부거더는, 상기 교각부거더에 연결되는 인접거더로 연결되는 복수의 2차 텐던이 상기 교각부거더의 중앙부에서 교차하는 구간을 갖도록 고정하는 정착부를 더 포함하되, 상기 정착부는 적어도 한 쌍이 종방향으로 대향하여 배치되며, 상기 교각부거더고정강봉은 상기 정착부에 의해 정의된 종방향 영역 내에 배치될 수 있다.

본 발명의 또 다른 일 실시예는, PSC 스플라이스드 거더교의 시공 중에 교각부거더의 종방향 단부에 인접거더를 임시고정하기 위해 사용되는 임시고정 시스템에 있어서, 상기 인접거더가 안착되어 상기 교각부거더에 지지되도록 상기 교각부거더의 단부 하부에 마련되는 안착부; 상기 교각부거더 상에서 횡방향으로 마련되는 스플라이스부상부횡빔; 상기 안착부와 상기 스플라이스부상부횡빔에 상기 교각부거더를 사이로 압착력을 발생시키도록 상기 교각부거더를 관통하는 안착부고정강봉; 상기 안착부 상에서 소정 길이로 연장되어 상기 교각부거더의 횡방향 움직임을 방지하는 교각부거더가이드; 및 상기 안착부에서 상방향으로 소정 길이로 연장되어 상기 인접거더가 상기 안착부에 안착되도록 상기 인접거더의 양 측면을 가이드하는 인접거더가이드;를 포함하여, 상기 인접거더가 상기 안착부에 안착되어 상기 인접거더의 자중에 의한 전단력이 상기 안착부에 의해 상기 교각부거더로 전달될 수 있다.

이때, 상기 스플라이스부상부횡빔은 교각부거더 상부플랜지의 폭 보다 길게 형성되어 상기 상부플랜지의 양 측면방향으로 돌출되어 배치될 수 있다.

또한, 상기 교각부거더가이드는 상하방향으로 연장되어 형성되는 가이드판을 포함하되, 상기 가이드판은 내측면과 외측면을 갖고, 가이드판외측면은 상기 교각부거더의 측면을 가이드하며, 가이드판내측면은 상기 안착부고정강봉을 가이드할 수 있다.

이때, 대향하는 적어도 한 쌍의 상기 가이드판외측면이 상기 교각부거더 하부플랜지 측면에 접하여 상기 교각부거더를 횡방향으로 압착할 수 있다.

또한, 상기 안착부는, 대향하는 한 쌍의 안착부종빔 및 상기 안착부종빔 사이를 연결하는 복수의 안착부횡빔을 포함하되, 격자구조 형태일 수 있다.

이때, 상기 안착부종빔과 상기 안착부횡빔은 각각 상부플랜지, 웹, 및 하부플랜지를 포함하고, 안착부횡빔 하부플랜지는 안착부종빔 하부플랜지 상면에 안착되고, 안착부종빔 상부플랜지는 안착부횡빔 상부플랜지 상면에 안착될 수 있다.

이때, 상기 교각부거더가이드는 상기 안착부종빔 상부플랜지 상면에서 상방향으로 연장될 수 있다.

한편, 상기 안착부종빔 상에 배치되어 상기 교각부거더의 하부플랜지를 안착시키는 거더받침횡빔을 더 포함할 수 있다.

또한, 상기 교각부거더의 일측 단부면과 이에 대응하는 상기 인접거더의 일측 단부면 각각에서 돌출된 철근을 상기 교각부거더의 일측 단부면과 이에 대응하는 상기 인접거더의 일측 단부면 사이에서 연결하기 위한 철근커플러를 더 포함할 수 있다

한편, 상기 교각부거더의 일측 단부면에서 종방향으로 마련된 제1 돌출부재 및 상기 제1 돌출부재에 대응하여 상기 인접거더의 일측 단부면에서 종방향으로 마련된 제2 돌출부재를 더 포함하고, 상기 제1 돌출부재 및 상기 제2 돌출부재는 상기 인접거더를 가이드하여 상기 인접거더를 상기 교각부거더에 연결하도록 마련될 수 있다.

이때, 상기 제1 돌출부재는 하부플랜지 및 이로부터 상방향으로 대향하도록 연장되는 한 쌍의 측부플랜지를 갖는 ㄷ형강이고 상기 제2 돌출부재는 하부플랜지, 웹, 및 상부플랜지를 갖는 I형강이되, 상기 인접거더가 상기 교각부거더에 연결될 때, 상기 제2 돌출부재의 하부플랜지가 상기 제1 돌출부재의 한 쌍의 상기 측부플랜지 사이로 가이드되고, 상기 제1 돌출부재의 하부플랜지 상면에 안착되어, 상기 인접거더의 자중에 의한 전단력이 상기 안착부 및 상기 제1돌출부에 의해 상기 교각부거더로 전달될 수 있다.

또한, 상기 제1 돌출부재는 평평한 판 형태의 하부플랜지를 갖는 통 형상으로 중공을 갖고, 상기 제2 돌출부재는 평평한 판 형태의 하부플랜지를 갖는 강재이되, 상기 인접거더가 상기 교각부거더에 연결될 때, 상기 제2 돌출부재가 상기 제1 돌출부의 중공 내부로 가이드되고, 상기 제1 돌출부재의 하부플랜지 상면에 안착되어, 상기 인접거더의 자중에 의한 전단력이 상기 안착부 및 상기 제1 돌출부에 의해 상기 교각부거더로 전달될 수 있다.

또한, 상기 제1 돌출부재는 중공을 갖는 원통 형상이고, 상기 제2 돌출부재는 상기 제1 돌출부재보다 작은 직경을 갖는 원통 형상이되, 상기 인접거더가 상기 교각부거더에 연결될 때, 상기 제2 돌출부재가 상기 제1 돌출부의 중공 내부로 가이드되어 안착되어, 상기 인접거더의 자중에 의한 전단력이 상기 안착부 및 상기 제1 돌출부에 의해 상기 교각부거더로 전달될 수 있다.

이때, 상기 제1 돌출부재는 하부에 상기 제2 돌출부재의 적어도 일부를 감싸도록 마련된 제1 돌출부재 홈부를 더 포함할 수 있다.

또한, 상기 제1 돌출부재 및 상기 제2 돌출부재는 각각 상기 교각부거더의 상부 및 상기 인접거더의 상부에 마련되어, 상기 인접거더가 상기 안착부 상에 임시 거치될 때 상기 인접거더의 자중에 의해 상기 인접거더 상부와 상기 교각부거더 상부 사이의 간격이 벌어지는 것을 방지하고, 상기 인접거더와 상기 교각부거더에 의한 회전모멘트에 저항할 수 있다.

이때, 상기 제1 돌출부재 및 상기 제2 돌출부재는, 상기 인접거더가 상기 안착부 상에서 임시 거치된 후 상기 제1 돌출부재 및 상기 제2 돌출부재를 고정 연결하는 체결부재가 체결되는 체결홀을 더 포함하고, 복수의 상기 체결홀이 마련된 영역은 복수의 수평부재 및 수직부재로 구분되되, 상기 수평부재는 상기 체결홀을 상하로 구분하고 상기 수직부재는 상기 체결홀을 좌우로 구분하도록 마련될 수 있다

한편, 상기 교각부거더 하부의 일측 단부면과 이에 대응하는 상기 인접거더 하부의 일측 단부면 각각에서 돌출된 철근을 상기 교각부거더 하부의 일측 단부면과 이에 대응하는 상기 인접거더 하부의 일측 단부면 사이에서 연결하기 위한 철근커플러를 더 포함할 수 있다.

본 발명의 또 다른 일 실시예는, PSC 스플라이스드 거더교의 시공 중에 사용되는 임시고정 시스템에 있어서, 교각; 상기 교각의 상부에서 종방향 측면에 고정되는 브라켓; 상기 교각 상에 배치되는 교각부거더; 상기 교각부거더 상면에 횡방향으로 배치되는 교각부상부횡빔; 상기 교각부거더를 상기 교각의 상부에 고정하는 교각부거더고정강봉; 및 상기 강봉이 관통하도록 상기 교각부거더의 하면에 상기 교각부상부횡빔과 동일한 지점에서 횡방향으로 배치되는 하부받침부재;를 포함하고, 상기 교각부거더고정강봉은, 상기 교각부거더, 상기 교각부상부횡빔, 및 상기 브라켓을 상하방향으로 관통하여 상기 브라켓에 고정되어, 상기 교각부거더를 상기 교각의 상부에 고정할 수 있다.

이때, 상기 브라켓은, 상기 교각의 상부 측면에 접하는 판 형태의 바디부; 상기 바디부 상부에서 수직방향으로 연장되는 판 형태의 탑부; 상기 탑부에서 상기 바디부의 하부로 연장되어 상기 탑부를 지지하는 판 형태의 측부; 상기 탑부에서 상기 교각부거더고정강봉이 관통하도록 마련된 탑부관통홀; 및 상기 측부에서 상기 브라켓고정강봉이 관통하도록 마련된 측부관통홀;을 포함하고, 상기 브라켓은 한 쌍이 대향하도록 배치되고, 상기 브라켓고정강봉이 상기 측부를 관통하여, 상기 교각의 상부의 측면에서 한 쌍의 상기 브라켓이 서로 마주보는 방향으로 압착력이 발생할 수 있다.

한편, 상기 교각부거더는, 상기 교각부거더에 연결되는 인접거더로 연결되는 복수의 2차 텐던이 상기 교각부거더의 중앙부에서 교차하는 구간을 갖도록 고정하는 정착부를 더 포함하되, 상기 정착부는 적어도 한 쌍이 종방향으로 대향하여 배치되며, 상기 교각부거더고정강봉은 상기 정착부에 의해 정의된 종방향 영역 내에 배치될 수 있다.

또한, 상기 교각부거더의 종방향 단부에 인접거더를 임시고정하기 위해 마련되며, 상기 인접거더가 안착되어 상기 교각부거더에 지지되도록 상기 교각부거더의 단부 하부에 마련되는 안착부; 상기 교각부거더 상에서 횡방향으로 마련되는 스플라이스부상부횡빔; 및 상기 안착부와 상기 스플라이스부상부횡빔에 상기 교각부거더를 사이로 압착력을 발생시키도록 상기 교각부거더를 관통하는 안착부고정강봉;을 포함하여, 상기 인접거더가 상기 안착부에 안착되어 상기 인접거더의 자중에 의한 전단력이 상기 안착부에 의해 상기 교각부거더로 전달될 수 있다.

이때, 상기 안착부 상에서 소정 길이로 연장되어 상기 교각부거더의 횡방향 움직임을 방지하는 교각부거더가이드; 및 상기 안착부 상에서 소정 길이로 연장되어 상기 인접거더가 상기 안착부에 안착되도록 상기 인접거더의 양 측면을 가이드하는 인접거더가이드;를 더 포함할 수 있다.

본 발명의 또 다른 일 실시예는, PSC 스플라이스드 거더교의 시공 중에 인접거더를 교각부거더에 임시고정하기 위해 사용되는 임시고정 시스템에 있어서, 교각의 상부에서 종방향 측면에 고정되는 브라켓; 상기 교각 상에 배치되는 교각부거더; 상기 교각부거더와 상기 브라켓을 상하방향으로 관통한 후 상기 브라켓에 고정되어 상기 교각부거더를 상기 교각의 상부에 고정하는 교각부거더고정강봉; 상기 교각부거더의 종방향 단부에 상기 인접거더를 임시고정하기 위해 마련되며, 상기 인접거더가 안착되어 상기 교각부거더에 지지되도록 상기 교각부거더의 단부 하부에 마련되는 안착부; 및 상기 안착부와 상기 교각부거더를 상하방향으로 관통하고 압착력을 발생시켜 상기 안착부를 상기 교각부거더에 고정하는 안착부고정강봉;를 포함하여, 상기 인접거더가 상기 안착부 상에 안착되어 상기 인접거더의 자중에 의한 전단력이 상기 안착부에 의해 상기 교각부거더로 전달되도록 할 수 있다.

본 발명은 또한, 전술한 PSC 스플라이스드 거더교의 임시고정 시스템을 사용하여 상기 인접거더를 상기 교각부거더에 임시고정하기 위한 시공방법에 있어서, 상기 교각부거더의 한 쌍의 종방향 단부에 상기 안착부를 설치하고; 상기 안착부가 설치된 상기 교각부거더를 상기 교각 상에 안착시키고; 및 상기 인접거더를 대향하는 상기 인접거더가이드 사이에서 종방향으로 안내하여 상기 교각부거더의 종방향 단부에 접근시킨 후 상기 인접거더를 상기 안착부 상에 안착시키는 것;을 포함하여, 상기 인접거더를 지지하기 위한 임시 서포트를 사용하지 않고 상기 인접거더를 상기 교각부거더에 고정할 수 있도록 한, PSC 스플라이스드 거더교의 시공방법을 제공할 수 있다.

이때, 상기 교각의 상부에서 종방향 측면에 브라켓을 설치하고; 및 상기 교각부거더와 상기 브라켓을 상하방향으로 관통하는 교각부거더고정강봉을 상기 브라켓에 고정하여 상기 교각부거더를 상기 교각의 상부에 고정하는 것;을 더 포함할 수 있다.

본 발명은 또한, 전술한 PSC 스플라이스드 거더교의 임시고정 시스템을 사용하여 상기 인접거더를 상기 교각부거더에 임시고정하기 위한 시공방법에 있어서, 상기 교각부거더의 한 쌍의 종방향 단부에 상기 안착부를 설치하고; 상기 안착부가 설치된 상기 교각부거더를 상기 교각 상에 안착시키고; 상기 인접거더를 대향하는 상기 인접거더가이드 사이에서 종방향으로 안내하여 상기 교각부거더의 종방향 단부에 접근시킨 후 상기 인접거더를 상기 안착부 상에 안착시키고; 및 상기 제1 돌출부재와 상기 제2 돌출부재를 상기 체결부재로 체결하는 것;을 포함하여, 상기 인접거더를 지지하기 위한 임시 서포트를 사용하지 않고 상기 인접거더를 상기 교각부거더에 고정할 수 있도록 하되, 상기 인접거더가 상기 안착부 상에 임시 거치될 때 상기 인접거더의 자중에 의해 상기 인접거더 상부와 상기 교각부거더 상부 사이의 간격이 벌어지는 것을 방지하는, PSC 스플라이스드 거더교의 시공방법을 제공할 수 잇다.

이때, 상기 교각부거더 하부의 일측 단부면과 이에 대응하는 상기 인접거더 하부의 일측 단부면 각각에서 돌출된 철근을 상기 교각부거더 하부의 일측 단부면과 이에 대응하는 상기 인접거더 하부의 일측 단부면 사이에서 철근커플러로 연결하는 것을 더 포함할 수 있다.

본 발명의 발명자들은, 종래의 PSC 스플라이스드 거더교를 시공 중 인접부거더를 교각부거더에 임시고정하기 위한 임시 서포트를 설치하는 단계를 생략할 수 있다면 시공성과 경제성이 크게 향상될 수 있을 것이나, 종래에 개발된 스트롱백을 적용하려는 경우 인접거더를 교각부거더에 정교하게 가이드하기가 매우 어려웠고, 교각부거더가 교각에서 이탈되거나 코핑부에 균열이 발생하는 문제가 발생할 수 있었고, 작업자의 안정을 위한 작업발판을 스트롱백이나 거더상면에 걸쳐서 설치하는 경우 작업이 용이하지 않을 뿐 아니라 작업발판에서 작업하는 작업자의 안전을 보장하기 어려운 경우가 발생할 수 있었고, 접합부에 설치되는 거푸집도 스트롱백이나 거더상면에 걸쳐져서 설치되어야 했기 때문에 작업이 용이하지 않을 뿐 아니라 시공환경에 따라 거푸집이 안정적으로 설치되기 어렵다는 문제점이 있으나, 이러한 문제점은 종래의 PSC 스플라이스드 거더교에 적용되어온 방식으로는 해결되지 않는 것임을 알게 되어, 발상의 전환을 토대로 다양한 설계변경과 그에 따른 시행착오 끝에 이하에서 설명하는 본 발명을 완성하기에 이르렀다.

도 4 및 도 5는 본 발명의 일 실시예에 따른 PSC 스플라이스드 거더교의 임시고정 시스템에서 교각부거더의 임시고정 시스템을 나타낸 것이다.

도 4를 참조하면, PSC 스플라이스드 거더교의 임시고정 시스템은, 교각(1), 교각부거더(20), 교각부상부횡빔(110), 및 교각부거더고정강봉(100)을 포함한다.

교각(1)은 기둥(1a) 및 기둥(1a)의 상부, 즉, 교각(1)의 상부에 배치되는 코핑부(COPING)(1b)를 포함하며, 코핑부(1b) 상에는 교량받침(3)이 배치될 수 있다.

교각부거더(20)는 교각(1) 상에 배치되고, 예를 들어, 교량받침(3) 상에 배치될 수 있다.

PSC 스플라이스드 거더교의 임시고정 시스템은, 교각부거더(20)를 교각에 견고하게 고정하기 위해, 교각부상부횡빔(110), 교각부거더고정강봉(100), 하부받침부재(4)를 더 포함할 수 있다.

교각부상부횡빔(110)은 교각부거더(20) 상면에 횡방향으로 배치되는 것으로, I형강, ㄷ형강, 복수의 ㄱ형강의 격자구조 등이 적용될 수 있으며, 예를 들어, 상부플랜지 및 하부플랜지가 웹으로 연결되는 I형강을 포함할 수 있다.

교각부거더고정강봉(100)은 교각부거더(20)를 교각(1)에, 예를 들어, 코핑부(1b)에 고정하기 위한 것으로 상하방향으로 소정의 길이를 갖고, 복수 개가 설치될 수 있으며, 예를 들어, 적어도 한 쌍의 교각부거더고정강봉(100)이 종방향으로 대향하도록 마련될 수 있다.

하부받침부재(4)는 교각부거더고정강봉(100)이 관통하도록 교각부거더(20)의 하면에 교각부상부횡빔(110)과 동일한 지점에서 횡방향으로 배치될 수 있고, I형강, ㄷ형강, 복수의 ㄱ형강의 격자구조 등이 적용될 수 있으며, 예를 들어, 상부플랜지 및 하부플랜지가 웹으로 연결되는 I형강을 포함할 수 있다.

즉, 교각부거더고정강봉(100)은 코핑부(1b)에 삽입 고정되어, 교각부상부횡빔(110) 및 교각부거더(20)를 하방향으로 압착하여 교각부거더(20)를 코핑부에 견고하게 고정함으로써, 이후 설명하는 바와 같이 인접거더(60)의 하중에 의해 교각부거더(20)에 편향된 무게중심이 작용하더라도 교각부거더(20)가 교각(1)에서 이탈되거나 코핑부(1b)가 파손되는 문제를 방지할 수 있다.

PSC 스플라이스드 거더교의 임시고정 시스템은, 스크류잭(5)을 더 포함할 수 있다.

스크류잭(5)은 하부받침부재(4)와 코핑부(1b) 사이에 배치되고, 교각부거더(20)의 높이를 제어하여 압축력을 지지할 수 있다. 이에 따라, 작업자는 교각부거더(20)에 가해지는 인접거더(60)의 하중을 고려하여 교각부거더(20)에 가해지는 압축력을 지지함으로써 교각부거더(20)가 교각(1) 상에 안정적으로 설치되도록 할 수 있다.

도 5를 참조하면, PSC 스플라이스드 거더교의 임시고정 시스템은 브라켓, 브라켓고정강봉을 더 포함한다.

브라켓(200)은 코핑부(1b) 상부에서 종방향 측면에 고정되어 설치될 수 있고, 교각부거더고정강봉(100)은 브라켓(200)을 상하방향으로 관통하여 브라켓(200)에 고정되어, 교각부거더(20)를 코핑부(1b)에 고정할 수 있다.

브라켓고정강봉(260)은 브라켓(200)을 코핑부(1b)에 고정하기 위한 것으로, 브라켓(200)을 종방향으로 관통하여 브라켓(200)에 고정될 수 있다.

즉, PSC 스플라이스드 거더교의 임시고정 시스템은 브라켓(200)을 더 포함함으로써 교각부거더고정강봉(100)이 설치될 수 있는 하부구조를 종방향으로 충분히 연장시킬 수 있게 됨으로써, 본 발명의 PSC 스플라이스드 거더교의 임시고정 시스템의 적용이 건설환경에 제한되지 않게 되고, 교각부거더(20)가 교각(1)에 견고하게 고정될 수 있다.

도 6 및 도 7은 본 발명의 일 실시예에 따른 브라켓을 나타낸 것이다.

도 6 및 도 7을 참조하면, 브라켓(200, 200a)은, 바디부(210, 210a), 탑부(220, 220a), 및 측부(230, 230a)를 포함할 수 있다.

바디부(210)는 코핑부(1b) 측면에 접하는 판 형태로, 예를 들어, 코핑부(1b)와의 접촉면에 밀착되도록 코핑부(1b)와의 접촉면에 대응되는 형태일 수 있고, 일 예로, 곡면을 갖는 판 형태일 수 있다.

바디부(210)에는 브라켓고정강봉(260)이 관통하여 브라켓(200)이 코핑부(1b)에 견고하게 고정될 수 있도록 적어도 하나의 바디부관통홀(250)이 형성될 수 있다.

탑부(220)는 바디부(210) 상부에서 수직방향으로 연장되는 판 형태로, 교각부거더고정강봉(100)이 관통하여 교각부거더(20)가 브라켓(200)에 견고하게 고정될 수 있도록 적어도 하나의 탑부관통홀(240)이 형성될 수 있다.

측부(230)는 탑부(220)에서 바디부(210)의 하부로 연장되어 탑부(220)를 지지하는 판 형태로, 탑부(220)에서 바디부(210)의 하부로 연장될 수 있다.

측부(230)는 도 6에 나타낸 바와 같이 탑부(220)의 측면 단부에서 바디부(210)의 하부로 연장되도록 한 쌍이 대향하도록 마련되는 삼각형 형태를 가짐으로써, 탑부(220)를 바디부(210)로부터 견고하게 지지되도록 할 수 있다.

또한, 측부(230a)는 도 7에 나타낸 바와 같이 탑부(220a)의 중앙에서 바디부(210a)의 하부로 연장되는 삼각형 형태를 가짐으로써, 강재 소요량을 절감시키면서도 탑부(220a)를 바디부(210a)로부터 견고하게 지지되도록 할 수 있다.

도 8(a)는 본 발명의 일 실시예에 따른 교각부거더(20) 및 브라켓(200)을 나타낸 것이다.

본 발명에 따른 교각부거더(20)는, 교각부거더(20)에 연결되는 인접거더(60)로 연결되는 2차 텐던(50)의 개수를 획기적으로 감소시키기 위해 교각부거더(20)의 중앙부에서 2차 텐던(50)이 교차하는 구간을 갖는 구조로 정착부(21)가 마련될 수 있다.

즉, 종래의 n경간을 갖는 PSC 슬라이스드 거더교를 시공하기 위해서는 2차 텐던(50)이 2n-1개소에 배치되어야 하는데, 도 8(a)에 나타낸 바와 같이 정착부(21)가 교각부거더(20)의 중앙부에서 종방향으로 대향하도록 배치되어 교각부거더(20)의 중앙부에서 2차 텐던(50)이 교차하는 형태를 갖는 경우, 도 8(b)에 나타낸 바와 같이 2차 텐던(50)이 n개소에 배치되어 소요되는 2차 텐던(50)의 양을 감소시킬 수 있고, 가사, 유사한 양의 2차 텐던(50)을 사용하더라도, 2차 텐던(50)이 긴장작업 횟수를 획기적으로 감소시킬 수 있다.

또한, 정착부(21)는 시공성을 증대시키고 작업자의 안전을 위해 교각부거더(20)의 상부에서 측면으로 돌출된 형태를 갖게 되는데, 교각부거더(20)는 돌출된 정착부(21)에 의한 추가 하중과 교차하는 쉬스관(미도시)의 하중이 정착부(21)에 의해 정의된 종방향 영역(R)에 집중될 수 있다.

따라서, 이와 같이 개선된 교각부거더(20)를 본 발명에 적용하는 경우, 교각부거더고정강봉(100)이 정착부(21)에 의해 정의된 종방향 영역(R) 내에 배치되도록 함으로써, 이후 설치되는 인접거더(60)의 하중에 의해 편향된 무게중심이 교각부거더(20)에 형성되더라도 교각부거더(20)가 교각(1)에 견고하게 고정되도록 할 수 있다.

도 9 내지 도 11은 본 발명의 일 실시예에 따른 PSC 스플라이스드 거더교의 임시고정 시스템에서 교각부거더의 임시고정 시스템을 나타낸 것으로, 도 10(a)는 인접거더(60)를 크레인 등을 사용하여 교각부거더(20)에 근접하도록 이동시키는 것을 개략적으로 나타낸 것이고, 도 10(b)는 인접거더(60)가 안착부(300)에 안착된 상태를 나타낸 것이며, 도 10(c)는 작업발판(330)이 안착부(300)에 안착된 상태를 나타낸 것이다.

도 9 내지 도 11을 참조하면, PSC 스플라이스드 거더교의 시공 중에 교각부거더(20)의 종방향 단부에 인접거더(60)를 임시고정하기 위해 사용되는 임시고정 시스템은, 안착부(300), 스플라이스부상부횡빔(400), 안착부고정강봉(500), 교각부거더가이드(600), 및 인접거더가이드(700)를 포함하는 것으로, 인접거더(60)가 안착부(300)에 안착되어 인접거더(60)의 자중에 의한 전단력이 안착부(300)에 의해 교각부거더(20)로 전달되도록 한다.

안착부(300)는 교각부거더(20)의 단부 하단에 고정되는 것으로, 스플라이스드 거더교의 시공 중에 인접거더(60)가 안착되어 교각부거더(20)에 지지되면서 임시고정되도록 한다.

안착부고정강봉(500)은 안착부(300)와 스플라이스부상부횡빔(400) 사이의 교각부거더(20)에 압착력을 발생시킴으로써, 안착부(300)를 교각부거더(20)의 단부에 견고하게 고정되도록 한다.

스플라이스부상부횡빔(400)은 교각부거더(20) 상에서 횡방향으로 마련되는 것으로, 교각부거더 상부플랜지(22)의 폭 보다 길게 형성되어 교각부거더 상부플랜지(22)의 양 측면방향으로 돌출되는 형태를 가질 수 있다. 이때, 안착부고정강봉(500)은 스플라이스부상부횡빔(400)과 교각부거더 상부플랜지(22)를 관통할 수 있다.

즉, 본 발명은 이와 같은 스플라이스부상부횡빔(400)과 안착부고정강봉(500)의 배치 구조를 채택함으로써 스플라이스부상부횡빔(400)이 교각부거더(20) 상에서 밀착되어 압착력이 효과적으로 발생하도록 하여, 안착부(300)가 인접거더(60)에 의해 가해지는 하중에 충분히 저항할 수 있도록 할 수 있다.

교각부거더가이드(600)는 안착부(300) 상에서 상방향으로 소정 길이 연장되어 교각부거더(20)의 횡방향 움직임을 방지할 수 있다. 예를 들어, 교각부거더가이드(600)는 I형강, ㄷ형강, ㅂ형강, ㄱ형강, 원통형강 등을 포함할 수 있다. 예를 들어, 교각부거더가이드(600)는 교각부거더 하부플랜지(24)의 측면에 밀착되어 배치될 수 있다.

즉, 후술하는 바와 같이 인접거더(60)를 인접거더가이드(700) 사이로 안내하여 교각부거더(20)로 접근시키는 시공 과정에서, 건설환경, 예를 들어 강풍 등 가혹한 기후조건에 의해 인접거더(60)가 횡방향으로 흔들림에 따라 안착부(300)에 전단응력이 가해질 수 있는데, 이러한 응력을 교각부거더가이드(600)에 밀착된 교각부거더(20) 및 전술한 교각(1)으로 상쇄함으로써, 안착부(300)가 교각부거더(20)에서 이탈되지 않도록 하여 시공상 안전을 증대시킬 수 있다.

교각부거더가이드(600)는 상하방향으로 연장되어 형성되는 가이드판(610)을 포함하되, 가이드판(610)은 가이드판외측면(611)과 가이드판내측면(612)을 갖고, 가이드판외측면(611)은 교각부거더(20)의 측면을 가이드하며, 가이드판내측면(612)은 안착부고정강봉(500)을 가이드할 수 있다.

이때, 교각부거더 하부플랜지(24)가 가이드판외측면(611)에 접할 수 있고, 예를 들어, 대향하는 적어도 한 쌍의 가이드판외측면(611)이 교각부거더 하부플랜지(24) 측면에 접하여 교각부거더(20)를 횡방향으로 압착할 수 있다. 이에 따라, 인접거더(60)를 인접거더가이드(700) 사이로 안내하여 교각부거더(20)로 접근시키는 시공 과정에서, 안착부(300)가 교각부거더(20)에서 이탈되지 않도록 하여 시공상 안전을 증대시킬 수 있다.

일 예로, 교각부거더 하부플랜지(24)가 가이드판외측면(611)에 접하고, 안착부고정강봉(500)이 가이드판내측면(612)에 접하여, 안착부고정강봉(500)이 안착부(300)에 상하방향의 압착력 및 횡방향의 압착력을 동시에 발생시킬 수 있다. 예를 들어, 안착부고정강봉(500)이 강파이프(미도시) 내로 삽입되어, 상기 강파이프가 가이드판내측면(612)에 접할 수 있다. 예를 들어, 안착부고정강봉(500)의 적어도 일부에 가요성 소재가 부착되고, 상기 가요성 소재가 가이드판내측면(612)에 접하게 되어, 긴장력이 도입된 안착부고정강봉(500)이 절단되는 사고를 방지할 수 있다. 이에 따라, 인접거더(60)를 인접거더가이드(700) 사이로 안내하여 교각부거더(20)로 접근시키는 시공 과정에서, 인접거더(60)가 횡방향으로 흔들림에 따라 안착부(300)에 전단응력이 가해지는 경우에도 안착부(300)가 교각부거더(20)에서 이탈되지 않도록 하여 시공상 안전을 증대시킬 수 있다.

인접거더가이드(700)는 안착부(300)에서 상방향으로 소정 길이로 연장되어 인접거더(60)가 안착부(300)에 안착되도록 인접거더(60)의 양 측면을 가이드할 수 있다.

즉, 본 발명에 따른 PSC 스플라이스드 거더교의 임시고정 시스템은, 임시 서포트를 설치하지 않아도 인접거더(60)를 교각부거더(20)에 안정적으로 임시고정할 수 있고, 종래에 사용되어 온 스트롱백에 비해 인접거더(60)를 교각부거더(20)에 정교하게 가이드하여 시공성을 크게 증대시킬 수 있다.

안착부(300)는, 대향하는 한 쌍의 안착부종빔(310) 및 안착부종빔(310) 사이를 연결하는 복수의 안착부횡빔(320)을 포함하되, 안착부종빔(310)과 안착부횡빔(320)에 의한 격자구조 형태를 가짐으로써, 별도의 작업발판을 마련하지 않아도 작업자의 안전을 담보할 수 있고, 거푸집을 용이하게 설치할 수 있으며, 소요되는 강재 양을 최소화시키면서도 안착부(300)의 강성을 증대시키고 인접거더(60)의 하중에 의해 안착부(300)에 작용하는 인장응력에 충분히 저항할 수 있는 구조를 가질 수 있다.

예를 들어, 안착부종빔(310)과 안착부횡빔(320)은 각각 상부플랜지, 웹, 및 하부플랜지를 포함하고, 안착부횡빔 하부플랜지(323)는 안착부종빔 하부플랜지(313) 상면에 안착되고, 안착부종빔 상부플랜지(311)는 안착부횡빔 상부플랜지(321) 상면에 안착되는 구조를 가짐으로써, 안착부(300)의 강성을 증대시키고 인접거더(60)의 하중에 의해 안착부(300)에 작용하는 인장응력에 충분히 저항할 수 있다.

예를 들어, 안착부종빔(310)과 안착부횡빔(320)을 격자구조로 조립한 후 이들을 더욱 견고하게 고정하기 위해 나무쐐기 등을 안착부종빔(310)과 안착부횡빔(320) 사이에 삽입할 수 있다.

한편, 본 발명은 전술한 안착부(300)를 포함함으로써 별도의 작업발판의 설치가 필요하지 않지만, 도 10(c)에 도시한 바와 같이 작업발판(330)을 설치하더라도 안착부(300) 상에 안착시키기만 하면 되는 점에서 설치가 매우 용이하다. 마찬가지로, 거푸집(미도시)의 설치도, 거더의 상면이나 종래 기술의 스트롱백에 매달아야 하는 등 복잡하고 위험성이 높은 시공 방법에 의할 필요 없이, 안착부(300) 상에 설치하면 되는 점에서 설치가 매우 용이하다.

교각부거더가이드(600)는 안착부종빔 상부플랜지(311) 상면에서 상방향으로 연장되는 형태일 수 있고, 교각부거더가이드(600)는 안착부종빔 상부플랜지(311)와 안착부횡빔 상부플랜지(321)를 관통하여 고정되거나, 안착부종빔 상하부플랜지(311, 313)와 안착부횡빔 상하부플랜지(321, 323)를 모두 관통하여 고정되거나, 안착부종빔 상부플랜지(311)에 용접되어 고정될 수 있다.

PSC 스플라이스드 거더교의 임시고정 시스템은, 거더받침횡빔(800)을 더 포함할 수 있다.

거더받침횡빔(800)은 안착부종빔(310) 상에 배치되어 교각부거더 하부플랜지(24)를 안착시키는 것으로, 단부의 높이가 중앙부의 높이 보다 상대적으로 낮아짐에 따라 교각부거더 하부플랜지(24)의 높이가 점차적으로 높아지는 형태의 교각부거더(20)가 적용되어도, 거더받침횡빔(800)에 의해 교각부거더(20)가 안착부(300)에 안정적으로 안착될 수 있다. 이때, 거더받침횡빔(800)의 높이는 거더받침횡빔(800)이 교각부거더 하부플랜지(24)에 접하도록 미리 제조될 수 있다. 즉, 본 발명은 거더받침횡빔(800)을 적용하여 하부플랜지 높이가 변하는 교각부거더(20)에서도 안착부(300)가 견고하게 고정되도록 할 수 있다.

한편, 도면에 도시되지 않았지만, 본 발명은 스플라이스부상부횡빔(400)과 교각부거더 상부플랜지(22) 사이에 마련되는 스플라이스부상부횡빔 지지부재를 더 포함하여, 스플라이스부상부횡빔(400)과 교각부거더(20) 사이의 압착력을 더욱 증대시킬 수 있다. 이때, 스플라이스부상부횡빔 지지부재는 판 형태, I형강, 중공을 갖는 형강 등이 적용될 수 있다.

도 12는 본 발명의 또 다른 일 실시예에 따른 PSC 스플라이스드 거더교의 임시고정 시스템을 나타낸 것이다.

도 12를 참조하면, PSC 스플라이스드 거더교의 임시고정 시스템은 교각부거더(20)의 일측 단부면과 이에 대응하는 인접거더(60)의 일측 단부면 각각에서 돌출된 철근(910)을 교각부거더(20)의 일측 단부면과 이에 대응하는 인접거더(60)의 일측 단부면 사이에서 연결하기 위한 철근커플러(911)를 더 포함할 수 있다.

전술한 바와 같이, PSC 스플라이스드 거더교의 임시고정 시스템은, 인접거더가이드(700) 및 교각부거더가이드(600)를 포함하여, 인접거더(60)가 교각부거더(20)에 근접하도록 이동될 때 횡방향 흔들림을 방지할 수 있는데, 철근커플러(911)를 더 설치하여 안착부(300)에 가해지는 응력의 부담을 경감시킴으로써 가혹한 건설환경에서도 인접거더(60)가 교각부거더(20)에 견고하게 임시고정되도록 할 수 있다.

도 13은 본 발명의 또 다른 일 실시예에 따른 PSC 스플라이스드 거더교의 임시고정 시스템을 나타낸 것이고, 도 14 내지 도 17은 본 발명의 각 실시예에 따라 도 13에서 A-A를 따라 취한 절단면을 나타낸 것이다.

도 13은 인접거더(60)가 교각부거더(20)에 임시고정된 상태를 나타낸 것으로, 제1 돌출부재(920)와 제2 돌출부재(930)가 연결, 예를 들어, 제1 돌출부재(920)에 의해 정의된 공간에 제2 돌출부재(930)가 안착된 상태를 도시하였다.

도 13 내지 도 17을 참조하면, PSC 스플라이스드 거더교의 임시고정 시스템은 교각부거더(20)의 일측 단부면에서 종방향으로 마련된 제1 돌출부재(920) 및 인접거더(60)의 일측 단부면에서 종방향으로 마련된 제2 돌출부재를(930) 포함할 수 있고, 제1 돌출부재(920)와 제2 돌출부재(930)는 상호 가이드되는 형태를 포함할 수 있다.

즉, 전술한 바와 같이, PSC 스플라이스드 거더교는 인접거더가이드(700) 및 교각부거더가이드(600)를 포함하여, 인접거더(60)가 교각부거더(20)에 근접하도록 이동될 때 횡방향 흔들림을 방지하여 정교한 시공이 가능한데, 임시고정의 마지막 단계에서 제1 돌출부재(920)와 제2 돌출부재(930)에 의해 인접거더(60)를 목적하는 지점 및 방향으로 정확하게 위치시킴으로써, 시공의 정확성을 더욱 향상시킬 수 있다.

도 14를 참조하면, 제1 돌출부재(920a)는 하부플랜지 및 이로부터 상방향으로 대향하도록 연장되는 한 쌍의 측부플랜지를 갖는 ㄷ형강이고 제2 돌출부재(930a)는 하부플랜지, 웹, 및 상부플랜지를 갖는 I형강일 수 있다.

즉, 인접거더(60)가 교각부거더(20)에 연결될 때, 제2 돌출부재(930a)의 하부플랜지가 제1 돌출부재(920a)의 한 쌍의 측부플랜지 사이로 가이드되고, 제1 돌출부재(920a)의 하부플랜지 상면에 안착되어, 인접거더(60)의 자중에 의한 전단력이 안착부(300) 뿐만 아니라 제1돌출부재(920a)에 의해서도 교각부거더(20)로 전달되어, 효과적인 변단면을 형성할 수 있다.

도 15를 참조하면, 제1 돌출부재(920b)는 평평한 판 형태의 하부플랜지를 갖는 통 형상으로 중공을 갖고, 제2 돌출부재(930b)는 평평한 판 형태의 하부플랜지를 갖는 강재일 수 있다.

즉, 인접거더(60)가 교각부거더(20)에 연결될 때, 제2 돌출부재(930b)가 제1 돌출부재(920b)의 중공 내부로 가이드되고, 제1 돌출부재(920b)의 하부플랜지 상면에 안착되어, 인접거더(60)의 자중에 의한 전단력이 안착부(300) 뿐만 아니라 제1 돌출부재(920b)에 의해서도 교각부거더(20)로 전달되어, 효과적인 변단면을 형성할 수 있다.

도 16을 참조하면, 제1 돌출부재(920c)는 중공을 갖는 원통 형상이고, 제2 돌출부재(930c)는 제1 돌출부재(920c)보다 작은 직경을 갖는 원통 형상이되, 인접거더(60)가 교각부거더(20)에 연결될 때, 제2 돌출부재(930c)가 제1 돌출부재(920c)의 중공 내부로 가이드되어 안착되어, 인접거더(60)의 자중에 의한 전단력이 안착부(300) 뿐만 아니라 제1 돌출부재(920c)에 의해서도 교각부거더(20)로 전달되어, 효과적인 변단면을 형성할 수 있다.

도 17을 참조하면, 제1 돌출부재(920d)는 하부에 제2 돌출부재(930d)의 적어도 일부를 감싸도록 마련된 제1 돌출부재 홈부(921)를 더 포함하여, 인접거더(60)가 교각부거더(20)로 인접하는 과정의 초기단계에는 제2 돌출부재(930d)보다 긴 직경을 갖는 제1 돌출부재(920d)의 중공 내로 용이하게 삽입되도록 한 후, 인접거더(60)가 임시고정되는 최종단계에서는 제2 돌출부재(930d)가 제1 돌출부재 홈부(921)에 안착됨으로써, 제1 돌출부재(920d)와 제2 돌출부재(930d)가 더욱 견고하게 고정될 수 있고, 정교한 시공이 가능하도록 할 수 있다.

도 18은 본 발명의 또 다른 일 실시예에 따른 PSC 스플라이스드 거더교의 임시고정 시스템을 나타낸 것이고, 도 19는 도 18에서 B-B를 따라 취한 절단면을 나타낸 것이다.

도 18 내지 도 19를 참조하면, PSC 스플라이스드 거더교의 임시고정 시스템은 교각부거더(20) 상부의 일측 단부면에서 종방향으로 마련된 제1 돌출부재(920e) 및 인접거더(60) 상부의 일측 단부면에서 종방향으로 마련된 제2 돌출부재를(930e) 포함하여, 인접거더(60)가 안착부(300) 상에 임시 거치될 때 인접거더(60)의 자중에 의해 인접거더(60) 상부와 교각부거더(20) 상부 사이의 간격이 벌어지는 것을 방지할 수 있다.

제1 돌출부재(920e) 및 제2 돌출부재(930e)는, 인접거더(60)가 안착부(300) 상에서 임시 거치된 후 제1 돌출부재(920e) 및 제2 돌출부재(930e)를 고정 연결하는 체결부재(940)가 체결되는 체결홀(943)을 더 포함할 수 있다. 일 예로, 체결부재(940)는 강파이프, 강선, 볼트 등을 포함할 수 있다.

예를 들어, 제1 돌출부재(920e) 및 제2 돌출부재(930e)는, 일측 단부면에 설치되는 쉬스관(미도시) 보다 높은 위치에 설치될 수 있다.

복수의 체결홀(943)이 마련되는 영역은 복수의 수평부재(941) 및 수직부재(942)로 구분되어, 시공상 편의를 향상시키고, 제1 돌출부재(920e) 및 제2 돌출부재(930e)의 강성을 향상시킬 수 있다.

예를 들어, 수평부재(941)은 체결홀(943)을 상하로 구분하고 수직부재(942)는 체결홀(943)을 좌우로 구분하도록 마련될 수 있다.

예를 들어, 제1 돌출부재(920e)와 제2 돌출부재(930e)의 단면을 기준으로, 강성을 향상시키기 위한 수직부재(942)가 중심에 마련되고, 이로부터 좌우에 한 쌍의 수직부재(942)가 서로 대향하도록 마련될 수 있다. 이때, 중심에 마련된 수직부재(942)와 좌우에 마련된 수직부재(942) 사이에는 수평부재(941)이 각각 마련되고, 수평부재(941)과 수직부재(942)로 구분되는 각 영역에는 적어도 하나 이상의 체결홀(943)이 마련될 수 있다. 또한, 상기 좌우에 마련된 수직부재(942)의 외측에도 체결홀(943)이 마련될 수 있다.

즉, 제1 돌출부재(920e)와 제2 돌출부재(930e)가 이와 같은 형태를 가짐으로써, 인접거더(60)가 안착부(300)에 임시거치 상태에 있을 때, 체결부재(940)를 이용하여 이들을 신속하게 체결하여 시공 효율이 향상되고, 인접거더(60)와 교각부거더(20)에 의한 회전모멘트에 충분히 저항할 수 있는 강성을 확보할 수 있다.

또한, 교각부거더(20) 하부의 일측 단부면과 이에 대응하는 인접거더(60) 하부의 일측 단부면 각각에서 돌출된 철근(910)을 교각부거더(20) 하부의 일측 단부면과 이에 대응하는 인접거더(60) 하부의 측 단부면 사이에서 연결하기 위한 철근커플러(911)를 더 포함할 수 있다.

이에 따라, 크레인이 인접거더(60)를 안착부(300) 상에 안착시킬 때, 인접거더(60)의 자중에 의한 하방처짐으로 접합부 상단은 간격이 좁아지고 하단은 간격이 넓어지는 것을 효과적으로 방지함으로써, 접합부에 콘크리트를 타설 합성하기 전 인접거더(60)와 교각부거더(20)가 연결되고 안정적으로 자립되어, 시공상 안전성과 시공이 완료된 교각의 안정성을 모두 향상시킬 수 있다.

이때, 인접거더(60)의 자중에 의한 전단력은 안착부(300)에 의해 저항력이 발생하고, 회전모멘트는 제1, 2 돌출부(920e, 930e)와 철근(910), 철근커플러(911)에 의해 저항력이 발생하여, 가혹한 건설 환경에서 본 발명의 기술로 시공이 진행되어도 흔들림을 방지하고 붕괴사고를 방지할 수 있는 동시에, 교각부에 작용하는 비대칭하중에 대한 안착부의 설계하중을 감소시킴으로써, 시공상 효율을 향상시키고 공사비를 감소시킬 수 있다.

이하에서 설명하는 본 발명의 PSC 스플라이스드 거더교의 시공방법은 도 4 내지 도 17을 들어 전술한 PSC 스플라이스드 거더교의 임시고정 시스템을 적용할 수 있고, 전술한 PSC 스플라이스드 거더교의 임시고정 시스템을 들어 설명한 것과 중복되는 구성과 효과는 생략하도록 한다.

지반에 교대 및 교각을 시공한다.

현장 또는 공장에서 PSC 스플라이스드 거더교의 거더 세그먼트, 즉, 교각부거더(20)와 인접거더(60)를 제작한다. 예를 들어, 정모멘트부 거더 세그먼트와 부모멘트부 거더 세그먼트를 미리 제작할 수 있다. 예를 들어, 도 9 내지 도 11을 들어 설명한 안착부(300)를 교각부거더(20)의 단부 하부에 고정하여 설치할 수 있다. 예를 들어, 교각부거더(20)와 인접거더(60)는 지상에서 1차 프리스트레싱이 가해질 수 있고, 또는 지상에서 일부가 가해지고 가설된 후 나머지가 가해질 수도 있다.

양 단부에 안착부(300)가 고정 설치된 교각부거더(20)를 크레인 등을 사용하여 교각(1) 상에 설치한다.

이후, 본 발명은 교각부거더(20)를 교각(1)에 더욱 견고하게 임시고정하는 단계를 포함한다.

예를 들어, 도 4를 들어 설명한 바와 같이 교각부거더(20) 상면에 교각부상부횡빔(110)을 횡방향으로 배치하고, 이와 동일한 지점의 교각부거더(20) 하부에 하부받침부재(4)를 횡방향으로 배치한 후, 교각부거더고정강봉(100)을 교각부상부횡빔(110), 교각부거더(20), 하부받침부재(4)를 관통시킨 후 이를 코핑부(1b)에 삽입하여 고정함으로써, 교각부거더(20)가 교각(1)에 견고하게 고정 설치되도록 할 수 있다.

예를 들어, 도 5를 들어 설명한 바와 같이 코핑부(1b)를 종방향으로 관통하도록 설치되는 브라켓고정강봉(260)을 사용하여 브라켓(200)을 코핑부(1b)를 중심으로 대향하도록 고정 설치할 수 있다. 이어서, 교각부거더고정강봉(100)이 교각부상부횡빔(110), 교각부거더(20), 하부받침부재(4)를 관통시킨 후 브라켓(200)을 상하방향으로 관통하여 고정되도록 함으로써, 교각부거더(20)가 교각에 견고하게 고정 설치되도록 할 수 있다.

이때, 도 6 및 도 7을 들어 설명한 브라켓(200)의 구체적인 형태와 그 작용효과, 그리고 도 8을 들어 설명한 정착부(21)에 의해 정의된 종방향 영역(R) 이내에 교각부거더고정강봉(100)이 설치되는 구조와 그 작용효과는 전술한 바와 같다.

이후, 본 발명은 도 9 내지 도 11을 들어 설명한 안착부(300) 상으로 크레인 등을 이용하여 인접거더(60)를 안착시킨다.

예를 들어, 인접거더(60)를 크레인으로 인양시켜서 교각부거더(20)에 접근시키되 대향하는 인접거더가이드(700) 사이로 안내되도록 접근시킨 후, 미리 설계된 거리까지 인접거더(60)가 접근한 경우 인접거더(60)를 안착부(300)에 안착시킨다. 이에 따라, 인접거더(60)의 자중에 의한 전단력이 안착부(300)에 의해 교각부거더(20)로 전달된다.

이후, 교각부거더(20)와 인접거더(60) 사이, 즉, 접합부에 거푸집을 설치하여 콘크리트를 타설할 수도 있으나, 그 전에 도 12 내지 도 17을 들어 설명한 바와 같이 교각부거더(20)의 일측 단부와 인접거더(60)의 일측 단부 사이에 추가적인 고정구조를 더 포함할 수 있다.

예를 들어, 도 12를 들어 설명한 바와 같이, 교각부거더(20)의 일측 단부면과 이에 대응하는 인접거더(60)의 일측 단부면 각각에서 돌출된 철근(910)을, 철근커플러(911)를 사용하여 고정할 수 있다.

예를 들어, 도 13 내지 도 17을 들어 설명한 바와 같이, 교각부거더(20)의 일측 단부면에서 종방향으로 마련된 제1 돌출부재(920)와 인접거더(60)의 일측 단부면에서 종방향으로 마련된 제2 돌출부재(930)를 상호 가이드하여 인접거더(60)의 설치를 더욱 정교하게 제어할 수 있다.

이와 같은 구조를 통해 본 발명은, 교각부거더(20)에 인접하여 인접거더(60)를 인양시킨 후, 추가적인 종방향 빔과 횡방향 빔을 사용하여 인접거더(60)를 교각부거더(20)에 고정 설치하는 작업을 생략할 수 있게 됨으로써, 강재 사용량을 감소시키고 시공성을 획기적으로 향상시킬 수 있다.

이후, 교각부거더(20)와 인접거더(60) 사이, 즉, 접합부에 거푸집을 설치하여 콘크리트를 타설할 수도 있으나, 그 전에 도 18 내지 도 19를 들어 설명한 바와 같이 교각부거더(20)의 일측 단부와 인접거더(60)의 일측 단부 사이에 추가적인 고정구조를 더 포함할 수 있다.

예를 들어, 도 18 내지 도 19를 들어 설명한 바와 같이, 접합부의 상부에서 제1 돌출부재(920e)와 제2 돌출부재(930e)를 체결부재(940)로 체결하고, 접합부의 하부에서 철근(910)을 철근커플러(911)로 연결함으로써, 크레인이 인접거더(60)를 안착부(300) 상에 안착시킬 때, 인접거더(60)의 자중에 의한 하방처짐으로 접합부 상단의 간격이 좁아지고 하단의 간격이 넓어지는 것을 효과적으로 방지함으로써, 접합부에 콘크리트를 타설 합성하기 전 인접거더(60)와 교각부거더(20)가 연결되어 안정적으로 자립되어, 시공상 안전성과 시공이 완료된 교각의 안정성을 모두 향상시킬 수 있다.

이때, 인접거더(60)의 자중에 의해 발생하는 전단력은 안착부(300)에 의해 저항력이 발생하고, 회전모멘트는 제1, 2 돌출부(920e, 930e)와 철근(910), 철근커플러(911)에 의해 저항력이 발생하여, 가혹한 건설 환경에서 본 발명의 기술로 시공이 진행되어도 흔들림을 방지하고 붕괴사고를 방지할 수 있는 동시에, 교각부에 작용하는 비대칭하중에 대한 안착부(300)의 설계하중을 감소시킴으로써, 시공상 효율을 향상시키고 공사비를 감소시킬 수 있다.

이후, 교각부거더(20)와 인접거더(60)의 상기 접합부의 PC강선 삽입 긴장용 쉬스관 및 철근 등의 부재를 연결한 후, 콘크리트를 타설하여 상기 접합부를 일체로 합성한다.

이때, 도면에 도시하지 않았으나, 거푸집을 안착부 상에 설치할 수 있게 됨으로써, 작업상 안전성을 획기적으로 향상시킬 수 있다.

이후, PC강선 삽입 긴장용 쉬스관에 PC강선을 연속경간 단위로 삽입 설치하고, 2차 텐던(도 8의 50)으로 프리스트레싱을 도입할 수 있다.

이후, 전술한 PSC 스플라이스드 거더교의 임시고정 시스템을 철거한다.

위에서 설명한 바와 같이 본 발명에 대한 구체적인 설명은 첨부된 도면을 참조한 실시예에 의해서 이루어졌지만, 상술한 실시예는 본 발명의 바람직한 예를 들어 설명하였을 뿐이므로, 본 발명이 상기 실시예에만 국한되는 것으로 이해돼서는 안 되며, 본 발명의 권리범위는 후술하는 청구범위 및 그 등가개념으로 이해되어야 할 것이다.

예를 들어, 도면은 이해를 돕기 위해 각각의 구성요소를 주체로 하여 모식적으로 나타낸 것으로, 도시된 각 구성요소의 두께, 길이, 개수 등은 도면 작성의 진행상, 실제와 다를 수 있다. 또한, 상기의 실시형태에서 나타낸 각 구성요소의 재질이나 형상, 치수 등은 한 예로서, 특별히 한정되지 않고, 본 발명의 효과에서 실질적으로 벗어나지 않는 범위에서 여러 가지 변경이 가능하다.

1: 교각
1a: 기둥
1b: 코핑부
2: 교대
3: 교량받침
4: 하부받침부재
5: 스크류잭
R: 종방향 영역
10: 단부거더
20: 교각부거더
21: 정착부
22: 교각부거더 상부플랜지
23: 교각부거더 웹
24: 교각부거더 하부플랜지
30: 중앙부거더
40: 스플라이스부
50: 2차 텐던
60: 인접거더
61: 인접거더 상부플랜지
62: 인접거더 웹
63: 인접거더 하부플랜지
100: 교각부거더고정강봉
110: 교각부상부횡빔
200, 200a: 브라켓
210, 210a: 바디부
220, 220a: 탑부
230, 230a: 측부
240, 240a: 탑부관통홀
250, 250a: 바디부관통홀
260: 브라켓고정강봉
300: 안착부
310: 안착부종빔
311: 안착부종빔 상부플랜지
312: 안착부종빔 웹
313: 안착부종빔 하부플랜지
320: 안착부횡빔
321: 안착부횡빔 상부플랜지
322: 안착부횡빔 웹
323: 안착부횡빔 하부플랜지
330: 작업발판
400: 스플라이스부상부횡빔
500: 안착부고정강봉
600: 교각부거더가이드
610: 가이드판
611: 가이드판외측면
612: 가이드판내측면
700: 인접거더가이드
800: 거더받침횡빔
910: 철근
911: 철근커플러
920, 920a, 920b, 920c, 920d, 920e: 제1 돌출부재
921: 제1 돌출부재 홈부
930, 930a, 930b, 930c, 930d, 930e: 제2 돌출부재
940: 체결부재
941: 수평부재
942: 수직부재
943: 체결홀

Claims

PSC 스플라이스드 거더교의 시공 중에 사용되는 임시고정 시스템에 있어서,
교각;
상기 교각 상에 배치되는 교각부거더;
상기 교각부거더 상면에 횡방향으로 배치되는 교각부상부횡빔;
상기 교각부거더를 상기 교각의 상부에 고정하는 교각부거더고정강봉; 및
상기 교각부거더고정강봉이 관통하도록 상기 교각부거더의 하면에 상기 교각부상부횡빔과 동일한 지점에서 횡방향으로 배치되는 하부받침부재;
를 포함하고,
상기 교각부거더고정강봉은, 상기 교각부거더 및 상기 교각부상부횡빔을 상하방향으로 관통하여 상기 교각부거더를 상기 교각의 상부에 고정하며,
상기 교각부거더의 중앙부에 2차 텐던을 고정하는 정착부가 마련되고,
상기 정착부는 적어도 한 쌍이 종방향으로 대향하여 마주보도록 배치되고, 상기 정착부로부터 연장되어 상기 교각부거더의 양 단부에 연결되는 인접거더 각각으로 연결되는 복수의 상기 2차 텐던이 상기 교각부거더의 중앙부에서 교차하는 구간을 갖도록 고정하며,
상기 교각부거더고정강봉은 상기 적어도 한 쌍의 정착부 사이로 정의되는 종방향 영역(R) 내에 배치되는, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 1에 있어서,
상기 교각의 상부 상에 배치되는 교량받침 및 상기 하부받침부재와 상기 교각의 상부 사이에 배치되고, 상기 교각부거더의 높이를 제어하는 스크류잭을 더 포함하고, 상기 교각부거더는 상기 교량받침 상에 안착되며,
상기 교각부거더고정강봉은 상기 교각의 상부에 삽입 고정되어, 상기 교각부상부횡빔 및 상기 교각부거더를 하방향으로 압착하여 상기 교각부거더를 상기 교각의 상부에 고정하는, PSC 스플라이스드 거더교의 임시고정 시스템.
삭제
삭제
삭제
삭제
삭제
PSC 스플라이스드 거더교의 시공 중에 교각부거더의 종방향 단부에 인접거더를 임시고정하기 위해 사용되는 임시고정 시스템에 있어서,
상기 인접거더가 안착되어 상기 교각부거더에 지지되도록 상기 교각부거더의 단부 하부에 마련되는 안착부;
상기 교각부거더 상에서 횡방향으로 마련되는 스플라이스부상부횡빔;
상기 안착부와 상기 스플라이스부상부횡빔에 상기 교각부거더를 사이로 압착력을 발생시키도록 상기 교각부거더를 관통하는 안착부고정강봉;
상기 안착부 상에서 소정 길이로 연장되어 상기 교각부거더의 횡방향 움직임을 방지하는 교각부거더가이드; 및
상기 안착부에서 상방향으로 소정 길이로 연장되어 상기 인접거더가 상기 안착부에 안착되도록 상기 인접거더의 양 측면을 가이드하되, 상기 교각부거더가이드와 이격되어 설치되는 인접거더가이드;
를 포함하여,
상기 인접거더가 상기 안착부에 안착되어 상기 인접거더의 자중에 의한 전단력이 상기 안착부에 의해 상기 교각부거더로 전달되며,
상기 안착부는, 대향하는 한 쌍의 안착부종빔 및 상기 안착부종빔 사이를 연결하는 복수의 안착부횡빔을 포함하되, 상기 복수의 안착부횡빔은 상호간에 소정거리가 이격되도록 설치되고,
상기 안착부종빔과 상기 안착부횡빔은 각각 상부플랜지, 웹, 및 하부플랜지를 포함하고,
상기 대향하는 한 쌍의 안착부종빔의 상부플랜지 및 하부플랜지 사이에 상기 복수의 안착부횡빔이 삽입되되, 안착부횡빔 하부플랜지는 안착부종빔 하부플랜지 상면에 안착되고, 안착부종빔 상부플랜지는 안착부횡빔 상부플랜지 상면에 안착되며,
상기 교각부거더가이드는 복수 개가 상호 이격되도록 상기 안착부종빔 상부플랜지 상면에서 상방향으로 연장되며,
상기 안착부종빔 상에 배치되어 상기 교각부거더의 하부플랜지를 안착시키는 복수의 거더받침횡빔을 더 포함하되, 상기 복수의 거더받침횡빔은 대향하는 한 쌍의 상기 교각부거더가이드 및 상기 인접거더가이드 사이에 배치되며,
상기 복수의 거더받침횡빔은 설치 높이가 상이한 것을 포함하는, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 8에 있어서,
상기 스플라이스부상부횡빔은 교각부거더 상부플랜지의 폭 보다 길게 형성되어 상기 상부플랜지의 양 측면방향으로 돌출되어 배치되는, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 8에 있어서,
상기 교각부거더가이드는 상하방향으로 연장되어 형성되는 가이드판을 포함하되, 상기 가이드판은 내측면과 외측면을 갖고,
가이드판외측면은 상기 교각부거더의 측면을 가이드하며,
가이드판내측면은 상기 안착부고정강봉을 가이드하는, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 10에 있어서,
대향하는 적어도 한 쌍의 상기 가이드판외측면이 상기 교각부거더 하부플랜지 측면에 접하여 상기 교각부거더를 횡방향으로 압착하는, PSC 스플라이스드 거더교의 임시고정 시스템.
삭제
삭제
삭제
삭제
청구항 8에 있어서,
상기 교각부거더의 일측 단부면과 이에 대응하는 상기 인접거더의 일측 단부면 각각에서 돌출된 철근을 상기 교각부거더의 일측 단부면과 이에 대응하는 상기 인접거더의 일측 단부면 사이에서 연결하기 위한 철근커플러를 더 포함하는, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 8에 있어서,
상기 교각부거더의 일측 단부면에서 종방향으로 마련된 제1 돌출부재 및 상기 제1 돌출부재에 대응하여 상기 인접거더의 일측 단부면에서 종방향으로 마련된 제2 돌출부재를 더 포함하고,
상기 제1 돌출부재 및 상기 제2 돌출부재는 상기 인접거더와 상기 교각부거더를 연결하도록 마련된, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 17에 있어서,
상기 제1 돌출부재 및 상기 제2 돌출부재는 상기 인접거더를 가이드하여 상기 인접거더를 상기 교각부거더에 연결하도록 마련되되,
상기 제1 돌출부재는 하부플랜지 및 이로부터 상방향으로 대향하도록 연장되는 한 쌍의 측부플랜지를 갖는 ㄷ형강이고 상기 제2 돌출부재는 하부플랜지, 웹, 및 상부플랜지를 갖는 I형강이되,
상기 인접거더가 상기 교각부거더에 연결될 때, 상기 제2 돌출부재의 하부플랜지가 상기 제1 돌출부재의 한 쌍의 상기 측부플랜지 사이로 가이드되고, 상기 제1 돌출부재의 하부플랜지 상면에 안착되어,
상기 인접거더의 자중에 의한 전단력이 상기 안착부 및 상기 제1돌출부에 의해 상기 교각부거더로 전달되는, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 17에 있어서,
상기 제1 돌출부재 및 상기 제2 돌출부재는 상기 인접거더를 가이드하여 상기 인접거더를 상기 교각부거더에 연결하도록 마련되되,
상기 제1 돌출부재는 평평한 판 형태의 하부플랜지를 갖는 통 형상으로 중공을 갖고, 상기 제2 돌출부재는 평평한 판 형태의 하부플랜지를 갖는 강재이되,
상기 인접거더가 상기 교각부거더에 연결될 때, 상기 제2 돌출부재가 상기 제1 돌출부의 중공 내부로 가이드되고, 상기 제1 돌출부재의 하부플랜지 상면에 안착되어,
상기 인접거더의 자중에 의한 전단력이 상기 안착부 및 상기 제1 돌출부에 의해 상기 교각부거더로 전달되는, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 17에 있어서,
상기 제1 돌출부재 및 상기 제2 돌출부재는 상기 인접거더를 가이드하여 상기 인접거더를 상기 교각부거더에 연결하도록 마련되되,
상기 제1 돌출부재는 중공을 갖는 원통 형상이고, 상기 제2 돌출부재는 상기 제1 돌출부재보다 작은 직경을 갖는 원통 형상이되,
상기 인접거더가 상기 교각부거더에 연결될 때, 상기 제2 돌출부재가 상기 제1 돌출부의 중공 내부로 가이드되어 안착되어,
상기 인접거더의 자중에 의한 전단력이 상기 안착부 및 상기 제1 돌출부에 의해 상기 교각부거더로 전달되는, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 20에 있어서,
상기 제1 돌출부재는 하부에 상기 제2 돌출부재의 적어도 일부를 감싸도록 마련된 제1 돌출부재 홈부를 더 포함하는, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 17에 있어서,
상기 제1 돌출부재 및 상기 제2 돌출부재는 각각 상기 교각부거더의 상부 및 상기 인접거더의 상부에 마련되어, 상기 인접거더가 상기 안착부 상에 임시 거치될 때 상기 인접거더의 자중에 의해 상기 인접거더 상부와 상기 교각부거더 상부 사이의 간격이 벌어지는 것을 방지하고, 상기 인접거더와 상기 교각부거더에 의한 회전모멘트에 저항하는, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 22에 있어서,
상기 제1 돌출부재 및 상기 제2 돌출부재는, 상기 인접거더가 상기 안착부 상에서 임시 거치된 후 상기 제1 돌출부재 및 상기 제2 돌출부재를 고정 연결하는 체결부재가 체결되는 체결홀을 더 포함하고,
복수의 상기 체결홀이 마련된 영역은 복수의 수평부재 및 수직부재로 구분되되,
상기 수평부재는 상기 체결홀을 상하로 구분하고 상기 수직부재는 상기 체결홀을 좌우로 구분하도록 마련된, PSC 스플라이스드 거더교의 임시고정 시스템.
청구항 22에 있어서,
상기 교각부거더 하부의 일측 단부면과 이에 대응하는 상기 인접거더 하부의 일측 단부면 각각에서 돌출된 철근을 상기 교각부거더 하부의 일측 단부면과 이에 대응하는 상기 인접거더 하부의 일측 단부면 사이에서 연결하기 위한 철근커플러를 더 포함하는, PSC 스플라이스드 거더교의 임시고정 시스템.
삭제
삭제
삭제
삭제
삭제
삭제
삭제
청구항 8 내지 청구항 11, 및 청구항 16 내지 청구항 24 중 어느 하나의 항에 따른 상기 인접거더를 상기 교각부거더에 임시고정하기 위한 시공방법에 있어서,
상기 교각부거더의 한 쌍의 종방향 단부에 상기 안착부를 설치하고;
상기 안착부가 설치된 상기 교각부거더를 상기 교각 상에 안착시키고; 및
상기 인접거더를 대향하는 상기 인접거더가이드 사이에서 종방향으로 안내하여 상기 교각부거더의 종방향 단부에 접근시킨 후 상기 인접거더를 상기 안착부 상에 안착시키는 것;
을 포함하여,
상기 인접거더를 지지하기 위한 임시 서포트를 사용하지 않고 상기 인접거더를 상기 교각부거더에 고정할 수 있도록 하는, PSC 스플라이스드 거더교의 시공방법.
청구항 32에 있어서,
상기 교각의 상부에서 종방향 측면에 브라켓을 설치하고; 및
상기 교각부거더와 상기 브라켓을 상하방향으로 관통하는 교각부거더고정강봉을 상기 브라켓에 고정하여 상기 교각부거더를 상기 교각의 상부에 고정하는 것;
을 더 포함하는, PSC 스플라이스드 거더교의 시공방법.
청구항 22에 따른 상기 인접거더를 상기 교각부거더에 임시고정하기 위한 시공방법에 있어서,
상기 교각부거더의 한 쌍의 종방향 단부에 상기 안착부를 설치하고;
상기 안착부가 설치된 상기 교각부거더를 상기 교각 상에 안착시키고;
상기 인접거더를 대향하는 상기 인접거더가이드 사이에서 종방향으로 안내하여 상기 교각부거더의 종방향 단부에 접근시킨 후 상기 인접거더를 상기 안착부 상에 안착시키고; 및
상기 제1 돌출부재와 상기 제2 돌출부재를 체결부재로 체결하는 것;
을 포함하여,
상기 인접거더를 지지하기 위한 임시 서포트를 사용하지 않고 상기 인접거더를 상기 교각부거더에 고정할 수 있도록 하되, 상기 인접거더가 상기 안착부 상에 임시 거치될 때 상기 인접거더의 자중에 의해 상기 인접거더 상부와 상기 교각부거더 상부 사이의 간격이 벌어지는 것을 방지하는, PSC 스플라이스드 거더교의 시공방법.
청구항 34에 있어서,
상기 교각부거더 하부의 일측 단부면과 이에 대응하는 상기 인접거더 하부의 일측 단부면 각각에서 돌출된 철근을 상기 교각부거더 하부의 일측 단부면과 이에 대응하는 상기 인접거더 하부의 일측 단부면 사이에서 철근커플러로 연결하는 것을 더 포함하는, PSC 스플라이스드 거더교의 시공방법.
