KR101269232B1 - Fire receiver having fire prompt reporting function - Google Patents

Fire receiver having fire prompt reporting function Download PDF

Info

Publication number
KR101269232B1
KR101269232B1 KR1020110073682A KR20110073682A KR101269232B1 KR 101269232 B1 KR101269232 B1 KR 101269232B1 KR 1020110073682 A KR1020110073682 A KR 1020110073682A KR 20110073682 A KR20110073682 A KR 20110073682A KR 101269232 B1 KR101269232 B1 KR 101269232B1
Authority
KR
South Korea
Prior art keywords
fire
information
unit
occurrence
fire occurrence
Prior art date
Application number
KR1020110073682A
Other languages
Korean (ko)
Other versions
KR20130012456A (en
Inventor
양한규
Original Assignee
주식회사 다스 코리아
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 다스 코리아 filed Critical 주식회사 다스 코리아
Priority to KR1020110073682A priority Critical patent/KR101269232B1/en
Publication of KR20130012456A publication Critical patent/KR20130012456A/en
Application granted granted Critical
Publication of KR101269232B1 publication Critical patent/KR101269232B1/en

Links

Images

Classifications

    • GPHYSICS
    • G08SIGNALLING
    • G08BSIGNALLING OR CALLING SYSTEMS; ORDER TELEGRAPHS; ALARM SYSTEMS
    • G08B25/00Alarm systems in which the location of the alarm condition is signalled to a central station, e.g. fire or police telegraphic systems
    • G08B25/01Alarm systems in which the location of the alarm condition is signalled to a central station, e.g. fire or police telegraphic systems characterised by the transmission medium
    • G08B25/08Alarm systems in which the location of the alarm condition is signalled to a central station, e.g. fire or police telegraphic systems characterised by the transmission medium using communication transmission lines
    • GPHYSICS
    • G08SIGNALLING
    • G08BSIGNALLING OR CALLING SYSTEMS; ORDER TELEGRAPHS; ALARM SYSTEMS
    • G08B17/00Fire alarms; Alarms responsive to explosion
    • G08B17/06Electric actuation of the alarm, e.g. using a thermally-operated switch
    • GPHYSICS
    • G08SIGNALLING
    • G08BSIGNALLING OR CALLING SYSTEMS; ORDER TELEGRAPHS; ALARM SYSTEMS
    • G08B3/00Audible signalling systems; Audible personal calling systems
    • G08B3/10Audible signalling systems; Audible personal calling systems using electric transmission; using electromagnetic transmission
    • G08B3/1008Personal calling arrangements or devices, i.e. paging systems
    • G08B3/1016Personal calling arrangements or devices, i.e. paging systems using wireless transmission
    • G08B3/1025Paging receivers with audible signalling details
    • G08B3/1033Paging receivers with audible signalling details with voice message alert

Abstract

화재 속보 기능을 겸한 화재 수신 장치에 관한 것으로서, 화재 발생 정보가 수신되면 연계된 방재 기관 전화로 자동으로 연결하여 화재 발생 상황을 통보하고, 화재 발생 위치 등을 LCD 표시창에 출력하고, 연결된 각종 제어기기들을 통합 제어하고, 각 제어기기들의 성능에 맞도록 적절한 전원으로 분리하여 공급할 수 있는 장치에 관한 것이다.It is a fire receiving device that combines a fire breaking function, and when fire occurrence information is received, it automatically connects to the associated disaster prevention agency telephone to notify the fire occurrence situation, outputs the fire occurrence position on the LCD display window, and connects various control devices. The present invention relates to a device that can be integrated control and can be supplied separately by a suitable power source to match the performance of each controller.

Figure R1020110073682
Figure R1020110073682

Description

화재 속보 기능을 겸한 화재 수신 장치{FIRE RECEIVER HAVING FIRE PROMPT REPORTING FUNCTION}FIRE RECEIVER HAVING FIRE PROMPT REPORTING FUNCTION}

화재 속보 기능을 겸한 화재 수신장치에 관한 것이다.A fire receiving device also serves as a fire breaking function.

화재 수신기는 감지기 또는 발신기로부터 발생되는 신호를 직접 또는 중계기를 통하여 공통 신호로써 수신하여 화재의 발생을 당해 소방 대상물의 관계자에게 경보해 주는 것을 말한다. 화재 속보기는 화재 발생 신호를 받은 수신기에서 보내온 화재 신호를 받아 제한적으로 소방관서나 방화 관리자에게 전화로 통보하여 주는 것이다. 그러나, 종래에는 수신기에서 화재 발생 신호를 받는 제어기기들이 2가닥 전원선으로 전류와 통신을 하기 때문에 예상치 못한 문제들이 발생하였으며, 24V 배터리로 화재 수신기에 설치된 각종 제어기기들을 작동시키고, 신호를 보내며 화재 발생시에는 한꺼번에 많은 전류를 소비함으로 인해 부동작과 노이즈 현상 등의 에러가 발생하고 있다. 또한, 비싼 제품 가격과 설치 비용, 수신기, 화재속보기를 각각 설치하여 연결 사용함으로 인해 사용상 불편함이 존재하고 설치 장소에도 많은 제약이 있었다.The fire receiver receives a signal from a detector or a transmitter as a common signal directly or through a repeater to alert the person concerned of the fire object to the occurrence of a fire. A fire alarm is to receive a fire signal from a receiver that receives a fire signal and to notify the fire department or the fire marshal by telephone. However, in the related art, unexpected problems occurred because the controllers receiving the fire signal from the receiver communicate with the current through a two-wire power line, and operate various controllers installed in the fire receiver with a 24V battery, and send a signal. When it occurs, it consumes a lot of current at the same time, causing errors such as malfunction and noise phenomenon. In addition, there are inconveniences in using and installing expensive products, installation costs, receivers, and fire alarms.

기존의 수신기는 건축물의 증축이나 내부 구조 변경으로 인하여 회로가 증설되면 기기장치로부터 수신반까지 배선, 배관을 추가해야 하며 자탐 설비 등의 회로가 증가될 경우에는 별도의 수신반을 추가로 설치해야 했다. 그리고, 간선의 배선수가 많으므로 유지 관리가 어려우며 수신반 내부회로 연결이 복잡하여 수리하기가 쉽지 않았다. 또한, 간선수가 많으므로 배관, 배선 공사비와 인건비가 많이 소요되고 있는 실정이다. 대한민국 등록 특허 제10-1028434호는 화재수신기 통합 시스템에 대해 개시되어 있다.Existing receivers had to add wiring and piping from the equipment to the receiving panel when the circuit was expanded due to the expansion of the building or the internal structure change, and additional receivers had to be installed when the circuits of the self-detection equipment were increased. In addition, since the number of wires in the trunk is large, maintenance is difficult and the connection of the internal circuit of the receiving panel is complicated, making it difficult to repair. In addition, since there are many casualties, a lot of piping, wiring work costs and labor costs are required. Republic of Korea Patent No. 10-1028434 discloses a fire receiver integrated system.

화재 수신 장치에 화재 속보 기능을 통합함으로써 화재 발생시 신속 정확한 화재 신고를 할 수 있고, 수신장치에 연결된 각종 제어기기들을 통합 제어함으로써 초기 화재 진압을 신속히 할 수 있는 화재 수신 장치를 제공하기 위함이다.It is to provide a fire receiving device that can quickly and accurately report a fire when a fire occurs by integrating a fire breaking function in the fire receiving device, and to quickly suppress the initial fire by integrating and controlling various control devices connected to the receiving device.

또한, 화재 발생 위치, 화재 수신 장치의 동작 상태 등의 각종 정보를 LCD 등의 표시창에 표시하여 줌으로써 관계자 등이 신속하게 화재 발생에 대처할 수 있도록 하기 위함이다.In addition, by displaying a variety of information, such as the location of the fire, the operation state of the fire receiving device on the display window such as LCD so that the person concerned can quickly cope with the fire.

또한, 화재 수신 장치에 연결된 각종 제어기기들의 성능에 맞도록 전원을 분리하여 공급하여 과전류로 인한 각종 에러를 방지할 수 있도록 하기 위함이다.In addition, by separating the power supply to match the performance of the various control devices connected to the fire receiving device to prevent various errors due to overcurrent.

일 양상에 따른, 화재 속보 기능을 겸한 화재 수신 장치는, 적어도 하나 이상의 화재 감지기와 화재 발생 정보를 송수신하는 통신부와, 통신부에 의해 수신된 화재 발생 정보에 따라 연결된 각종 제어기기들을 작동시키도록 제어하고, 화재속보부로 하여금 방재기관에 화재 발생 상황을 통보하도록 제어하는 제어부, 제어부의 제어에 따라 연계된 방재기관의 전화번호로 자동으로 연결하여 화재 발생 상황을 통보하는 화재속보부, 화재 발생 위치를 포함한 각종 화재 발생 상황 정보가 출력되는 표시부 및 외부로부터 입력되는 전원을 상기 연결된 각종 제어기기들의 성능에 맞도록 분리하여 공급하는 전원분리공급부를 포함한다.According to an aspect, a fire receiving apparatus having a fire breaking function may include a communication unit configured to transmit and receive fire occurrence information with at least one fire detector, and control various devices connected to the fire occurrence information received by the communication unit. The control unit controls the fire breaking unit to notify the disaster prevention organization of the fire occurrence state, and the fire breaking unit which notifies the fire occurrence situation by automatically connecting to the telephone number of the associated disaster prevention agency under the control of the control unit, including the fire occurrence position. It includes a display unit for outputting various fire occurrence situation information and a power separation supply unit for separating and supplying the power input from the outside to match the performance of the various control devices connected.

추가적인 양상에 따르면, 제어부는, 화재 수신 장치의 배터리 부족 여부 또는 동작 상태, 연결된 각종 제어기기들의 동작 상태를 주기적으로 체크하고 이상 발생시 상기 표시부를 통해 이상 발생 상황 정보를 출력하도록 제어하는 자가진단부를 포함할 수 있다.According to a further aspect, the control unit includes a self-diagnostic unit for periodically checking whether or not the battery of the fire receiving device or the operating state, the operating state of the various control devices connected and outputs the abnormal situation information through the display unit when the abnormality occurs can do.

또한, 추가적인 양상에 따른 화재 속보 기능을 겸한 화재 수신 장치는 화재 수신 장치의 관리자 전화번호가 저장되는 메모리를 더 포함할 수 있고, 자가진단부는 이상 발생시 화재속보부로 하여금 메모리에 저장된 관리자 전화로 자동 연결하여 이상 발생 상황 정보를 통보하도록 제어할 수 있다.In addition, the fire-receiving device having a fire breaking function according to an additional aspect may further include a memory for storing the manager's phone number of the fire-receiving device, and the self-diagnosis unit automatically connects the fire-breaking unit to the manager's phone stored in the memory when an abnormality occurs. It can be controlled to notify the abnormal situation information.

다른 양상에 따른 화재 수신 장치는 화재 감지기의 식별 정보와 설치 위치 정보, 화재 발생 상황 정보를 통보하기 위한 연계된 방재기관의 전화번호가 저장되는 메모리를 더 포함할 수 있다.The fire receiving apparatus according to another aspect may further include a memory in which the identification information of the fire detector, the installation location information, and the phone number of the associated disaster prevention agency for notifying the fire occurrence situation information are stored.

또한, 추가적인 양상에 따르면, 제어부는 통신부의 화재 발생 정보 수신에 따라 화재 발생을 알리는 경고음이 스피커를 통해 출력되도록 처리하는 화재 경고음 출력부와, 화재속보부로 하여금 메모리에 저장된 연계된 방재기관의 전화번호를 이용하여 상기 방재 기관에 화재 발생 상황을 통보하도록 제어하는 화재 신고 처리부 및 수신된 화재 발생 정보에 따라 메모리에 저장된 화재 감지기의 설치 위치를 획득하고, 화재 발생 위치를 포함한 각종 화재 발생 상황 정보를 표시부를 통해 출력하도록 제어하는 화재 상황 정보 출력부를 포함할 수 있다.In addition, according to an additional aspect, the control unit is a fire alarm sound output unit for processing to output the alarm sound notification through the speaker in response to receiving the fire occurrence information of the communication unit, and the fire breaking news to the telephone number of the associated disaster prevention agency stored in the memory A fire report processing unit for controlling the fire occurrence status to the disaster prevention agency by using and obtains the installation position of the fire detector stored in the memory according to the received fire occurrence information, and displays various fire occurrence status information including the fire occurrence position It may include a fire situation information output unit for controlling to output through.

또 다른 양상에 따르면, 화재 수신 장치는 화재 발생 상황 정보를 통보하기 위한 연계된 방재기관의 전화번호와 화재 발생 안내 문자 메시지가 저장되는 메모리를 더 포함할 수 있다.According to another aspect, the fire receiving apparatus may further include a memory in which a phone number of the associated disaster prevention agency and a fire occurrence guide text message for notifying fire occurrence situation information are stored.

이때, 화재속보부는, 제어부의 제어에 따라 상기 메모리에 저장된 방재기관의 전화번호로 화재 발생 안내 문자 메시지를 전송할 수 있다.At this time, the fire breaking unit, under the control of the control unit may transmit a fire occurrence guide text message to the telephone number of the disaster prevention organization stored in the memory.

추가적인 양상에 따르면, 통신부는 연결된 각종 제어기기들과 지그비 통신 모듈 또는 블루투스 중의 어느 하나의 방식을 통해 화재 관련 정보를 송수신하는 무선통신부와 제어기기들과 RS485 통신 또는 RS232C 통신 중의 어느 하나의 방식을 통해 화재 관련 정보를 송수신하는 유선통신부 및 화재 감지기로부터 수신된 화재 발생 정보를 음성 신호로 종합 관제 장치와 통신하는 음성통신부를 포함할 수 있다.According to a further aspect, the communication unit via any one of the RS485 communication or RS232C communication with the wireless communication unit and the control unit for transmitting and receiving the fire-related information via any one of the various control devices connected to the Zigbee communication module or Bluetooth. It may include a wired communication unit for transmitting and receiving fire-related information, and a voice communication unit for communicating the fire occurrence information received from the fire detector with a comprehensive control device as a voice signal.

전원분리공급부는, 연결된 제어기기들을 AC 110V/220V를 사용하는 제어기기, DC 24V를 사용하는 제어기기, DC 5V를 사용하는 제어기기들로 분리하여 각 제어기기들에 맞는 전원을 공급할 수 있다.The power separation supply unit may separate the connected controllers into controllers using AC 110V / 220V, controllers using DC 24V, and controllers using DC 5V to supply power for each controller.

화재 수신 장치에 화재 속보 기능을 통합함으로써 화재 발생시 신속 정확한 화재 신고를 할 수 있으며 제품 가격을 절감할 수 있다. 또한, 수신장치에 연결된 각종 제어기기들을 통합 제어함으로써 초기 화재 진압을 신속히 할 수 있다. By integrating fire breaking features into the fire receiver, you can quickly and accurately report a fire in the event of a fire and reduce product prices. In addition, it is possible to speed up the initial fire suppression by integrating and controlling various control devices connected to the receiver.

또한, 화재 발생 위치, 화재 수신 장치의 동작 상태 등의 각종 정보를 LCD 등의 표시창에 표시하여 줌으로써 관계자 등이 신속하게 화재 발생에 대처할 수 있다. In addition, by displaying various types of information such as a fire occurrence position and an operation state of the fire receiving apparatus on a display window such as an LCD, a person concerned can quickly cope with a fire occurrence.

또한, 화재 수신 장치에 연결된 각종 제어기기의 성능에 맞도록 전원을 분리하여 공급함으로써 전류의 과소비로 인한 각종 노이즈 현상과 부동작, 에러 등을 해결할 수 있다.In addition, by separating the power supply to match the performance of the various control devices connected to the fire receiving device it is possible to solve various noise phenomena, malfunctions, errors, etc. due to excessive consumption of the current.

도 1은 일반적인 화재 수신기를 나타낸 도면이다.
도 2는 본 발명의 일실시예에 따른 화재 속보 기능을 겸한 화재 수신 장치를 이용한 화재 방재 시스템을 도시한 블록도이다.

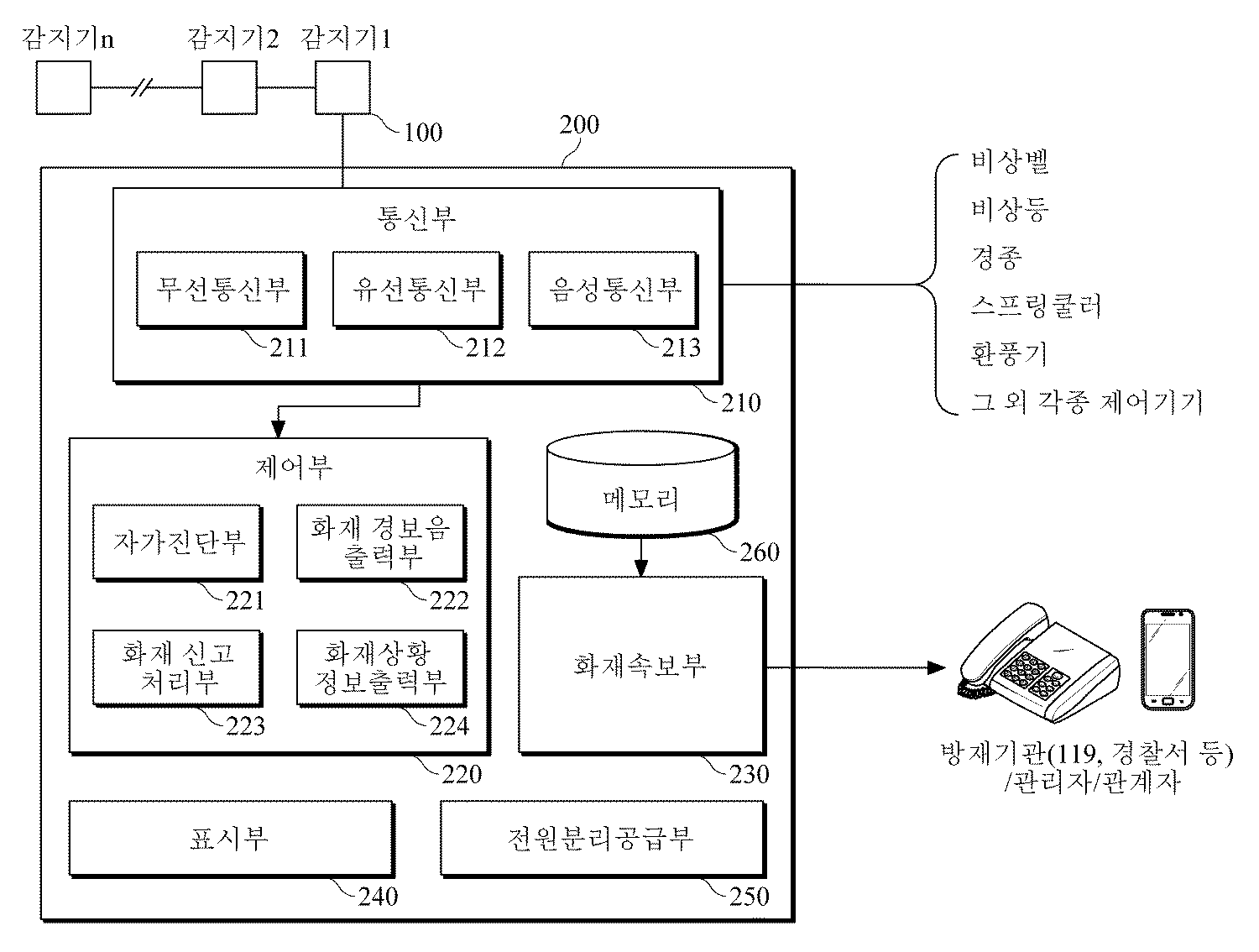

도 3은 본 발명의 일실시예에 따른 화재 속보 기능을 겸한 화재 수신 장치의 블록도이다.
도 4는 일실시예에 따른 전원 분리 공급부를 설명하기 위한 예시도이다.
1 is a view showing a general fire receiver.
Figure 2 is a block diagram showing a fire disaster prevention system using a fire receiving device that also serves as a fire breaking function according to an embodiment of the present invention.
3 is a block diagram of a fire receiving apparatus that also serves as a fire breaking function according to an embodiment of the present invention.
4 is an exemplary diagram for describing a power separation supply unit according to an exemplary embodiment.

기타 실시예들의 구체적인 사항들은 상세한 설명 및 도면들에 포함되어 있다. 본 발명의 이점 및 특징, 그리고 그것들을 달성하는 방법은 첨부되는 도면과 함께 상세하게 후술되어 있는 실시예들을 참조하면 명확해질 것이다. 그러나 본 발명은 이하에서 개시되는 실시예들에 한정되는 것이 아니라 서로 다른 다양한 형태로 구현될 수 있으며, 단지 본 실시예들은 본 발명의 개시가 완전하도록 하고, 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 발명의 범주를 완전하게 알려주기 위해 제공되는 것이며, 본 발명은 청구항의 범주에 의해 정의될 뿐이다. 명세서 전체에 걸쳐 동일 참조 부호는 동일 구성 요소를 지칭한다.Specific details of other embodiments are included in the detailed description and the drawings. Advantages and features of the present invention and methods for achieving them will be apparent with reference to the embodiments described below in detail with the accompanying drawings. The present invention may, however, be embodied in many different forms and should not be construed as limited to the embodiments set forth herein. Rather, these embodiments are provided so that this disclosure will be thorough and complete, and will fully convey the scope of the invention to those skilled in the art. To fully disclose the scope of the invention to those skilled in the art, and the invention is only defined by the scope of the claims. Like reference numerals refer to like elements throughout.

이하, 본 발명의 실시예들에 따른 화재 속보 기능을 겸한 화재 수신 장치를 도면들을 참고하여 자세히 설명하도록 한다.Hereinafter, a fire receiving device having a fire breaking function according to embodiments of the present invention will be described in detail with reference to the drawings.

도 1은 일반적인 화재 수신기를 나타낸 도면이다. 일반적인 화재 수신기는 화재 감지기로부터 화재 발생 정보를 수신하여 비상벨, 경종 등을 작동시키며 화재 속보기를 통해 화재 발생신호를 방재기관에 통보하도록 하는 기능을 수행한다. 화재 감지기(100)는 백화점, 아파트, 영화관 등의 건물 내의 복수의 개소에 설치된다. 화재 감지기(100)는 자동화재탐지설비나 자동소화설비의 화재를 직접적으로 탐지하는 부품을 말하며, 공기의 팽창을 이용한 차동식(差動式)감지기와 열의 축적을 이용한 열(熱)감지기가 있다. 그리고 공기 팽창과 열의 축적을 동시에 이용한 보상식(補償式) 및 연기를 감지하는 연기 감지기로 대별된다. 또한 감지하는 방식에 따라 국소 부분을 감지하는 스포트형 감지기와 전체 면적을 감지하는 분포형 감지기로 분류된다. 감지기의 종류는 차동식 스포트형, 차동식 분포형, 보상식 스포트형, 정온식 스포트형, 정온식 감지선형, 이온화식, 광전식, 열복합형, 연기 복합형, 열연기 복합형 등이 통용되고 있다.1 is a view showing a general fire receiver. A general fire receiver receives fire occurrence information from a fire detector, activates an emergency bell, alarm bell, etc., and performs a function of informing the disaster prevention agency of a fire occurrence signal through a fire warning. The fire detector 100 is installed in a plurality of places in a building such as a department store, an apartment, a movie theater, or the like. The fire detector 100 refers to a component that directly detects a fire of an automated detection system or an automatic fire extinguishing system, and includes a differential sensor using air expansion and a heat sensor using heat accumulation. It is roughly classified into a compensation type and a smoke detector which detects smoke using air expansion and heat accumulation at the same time. According to the detection method, it is classified into spot type detector which detects local parts and distributed detector which detects the whole area. Different types of detectors are available: differential spot type, differential distribution type, compensating spot type, constant temperature spot type, constant temperature sensing linear type, ionization type, photoelectric type, heat complex type, smoke composite type, and hot smoke composite type. .

감지기에서 받은 신호는 전원에 의해서 작동하고 있는 수신기에서 받고 더욱이 경보로 해서 벨을 작동함과 동시에 발신기에 의해 소방관서 등에 통보되기 때문에 화재경보설비를 구성하는 기기나 배선의 신뢰성, 보전은 대단히 중요하며 또 대상 건축물 등에 대한 감지기의 설치방법이나 배선의 내열, 내화 등에 관해서는 소방법규에 의해서 상세한 설치기준이 규정되어 있다.Since the signal received from the detector is received from the receiver operated by the power supply, the bell is activated by the alarm and notified to the fire department by the transmitter. Therefore, the reliability and integrity of the equipment and wiring constituting the fire alarm system are very important. In addition, detailed installation standards are prescribed by sub-law regulations regarding the method of installing a detector for a target building, heat resistance, fire resistance, etc. of wiring.

그러나, 도 1에 도시된 바와 같이 일반적인 화재 수신기는 비상벨, 비상등, 경종 등의 제어기기만이 연결되고, 또한, 화재 속보기가 여러 제어기기들 중 경종에 연결되는 방식으로 사용된다. 그러나, 이와 같이 비상벨, 비상등, 경종 등의 일부 제어기기만이 화재 수신기의 화재 발생 정보에 따라 제어되고 나머지, 대부분의 제어기기들 예를 들어, 비상문, 스프링쿨러, 댐퍼, 비상셧터 등은 화재를 목격한 사람에 의해 수동으로 작동시키는 현실이다. 또한, 화재 속보기가 별도로 경종에 연결되어 경종에서 발생되는 신호에 의해 작동되다 보니 노이즈 현상 및 각종 에러가 발생하고 초기 화재 진압에도 신속한 대응이 어려운 현실이다.However, as shown in FIG. 1, a general fire receiver is used in such a manner that only a control device such as an emergency bell, emergency light, alarm, etc. is connected, and a fire alarm is connected to an alarm among various control devices. However, only some control devices such as emergency bells, emergency lights, alarm bells, etc. are controlled according to the fire occurrence information of the fire receiver, and most of the control devices such as emergency doors, sprinklers, dampers, emergency shutters, etc. are fired. The reality is that it is operated manually by the person who witnessed it. In addition, since the fire breaking news is connected to the alarm bell separately and operated by a signal generated from the alarm bell, noise phenomenon and various errors occur, and it is difficult to quickly respond to the initial fire suppression.

그리고, 일반적인 화재 수신기는 전원 AC 110V/220V를 화재 수신기에서 DC 24V로 변환시켜 각종 제어기기들을 작동시키는 방식이다. 그러다 보니 정해진 전류량을 한꺼번에 과다하게 소비하는 문제가 발생하여 장치 및 각종 제어기기들의 부동작 등의 문제 또한 발생한다.
In addition, the general fire receiver converts the power supply AC 110V / 220V from the fire receiver to DC 24V to operate various controllers. As a result, a problem of excessive consumption of a predetermined amount of current occurs at a time, which also causes problems such as malfunction of devices and various controllers.

도 2는 본 발명의 일실시예에 따른 화재 속보 기능을 겸한 화재 수신 장치를 이용한 화재 방재 시스템을 도시한 블록도이다. 도 2에 도시된 바와 같이, 화재 방재 시스템은 화재 감지기(100), 화재 수신 장치(200), 종합 관제 장치(300), 방재기관(400)으로 구성된다.Figure 2 is a block diagram showing a fire disaster prevention system using a fire receiving device that also serves as a fire breaking function according to an embodiment of the present invention. As shown in FIG. 2, the fire disaster prevention system includes a fire detector 100, a fire receiving device 200, a comprehensive control device 300, and a disaster prevention engine 400.

화재 감지기(100)는 아파트, 백화점, 멀티플렉스 영화관 등의 건물 내 복수의 개소마다 설치되어 화재를 감지하는 감지센서를 통해 화재를 감지한다. 감지센서로부터 화재가 감지되면, 화재 감지기(100)는 감지센서로부터 수신된 화재 감지 신호의 레벨에 따라 화재 수위 정도를 판단하여 화재 수신 장치(200)로 화재 발생을 알린다. 추가적인 실시예에 따라, 감지센서로부터 연기 발생이 감지되면, 화재 감지기(100)는 해당 감지센서 또는 열 감지센서로부터 해당 실내 온도 정보를 수신하여 실내 온도가 기설정된 온도보다 높은지를 측정한다. 그 결과, 실내 온도가 기설정된 온도보다 높은 것으로 측정되면, 화재 감지기(100)는 화재 수신 장치(200)로 화재 발령 정보를 포함하는 화재 관련 정보를 전송한다. 한편, 기설정된 온도보다 낮은 것으로 측정되면, 화재 감지기(100)는 화재 수신 장치(200)로 화재 발생을 알리지 않거나 혹은 1차적으로 화재 주의 메시지를 포함하는 화재 관련 정보를 전송한다. 뿐만 아니라, 화재 감지기(100)는 화재 수신 장치(200)와 데이터 통신 상태, 감지센서의 이상 유무, 전원 공급 상태 등의 자가 진단 정보를 포함하는 화재 관련 정보를 전송한다.The fire detector 100 is installed in a plurality of places in a building such as an apartment, a department store, or a multiplex movie theater to detect a fire through a detection sensor for detecting a fire. When a fire is detected from the detection sensor, the fire detector 100 determines the level of the fire level according to the level of the fire detection signal received from the detection sensor to notify the fire receiving device 200 of the fire occurrence. According to a further embodiment, when the smoke generation is detected from the sensor, the fire detector 100 receives the room temperature information from the sensor or the heat sensor to measure whether the room temperature is higher than the preset temperature. As a result, when the room temperature is measured to be higher than the preset temperature, the fire detector 100 transmits the fire related information including the fire command information to the fire receiving apparatus 200. On the other hand, if the measurement is lower than the predetermined temperature, the fire detector 100 does not notify the fire occurrence to the fire receiving device 200 or primarily transmits the fire-related information including the fire warning message. In addition, the fire detector 100 transmits fire-related information including self-diagnostic information such as a data communication state, a presence or absence of a detection sensor, a power supply state, and the like, with the fire receiving device 200.

화재 수신 장치(200)는 전술한 화재 감지기(100)와 유선 또는 무선으로 화재 관련 정보를 수신하고, 수신된 화재 관련 정보를 분석하여 실제 화재가 발생한 것으로 판단되면, 해당 건물과 관련된 종합 관제 장치(300)로 화재 발생 정보를 전송한다. 뿐만 아니라, 화재 수신 장치(200)는 화재가 발생한 건물 내에 있는 사람들이 신속하게 대피할 수 있도록 각종 제어기기들 중 화재 경보 장치를 동작시키며, 화재가 조기에 진압될 수 있도록 초기화재 진압장치를 구동시킨다. 또한, 화재 수신 장치(200)는 화재 속보 기능이 통합되어 있으므로 화재 발생 상황 정보를 직접 연계된 방재기관(소방서, 경찰서 등)의 전화로 자동 연결하여 통보할 수 있다.The fire receiving apparatus 200 receives fire related information from the above-described fire detector 100 by wire or wirelessly, analyzes the received fire related information, and when it is determined that an actual fire has occurred, a comprehensive control apparatus associated with the building ( Send fire occurrence information to 300). In addition, the fire receiving device 200 operates a fire alarm device among various control devices so that people in a building having a fire can evacuate quickly and drive an initial fire suppressor so that the fire can be suppressed early. Let's do it. In addition, since the fire receiving device 200 integrates a fire breaking function, the fire occurrence status information may be automatically connected and notified to a telephone of a disaster prevention agency (fire department, police station, etc.) directly connected.

종합 관제 장치(300)는 화재 수신 장치(200)와 유선 또는 무선으로 데이터 통신을 통해 화재 감지기(100)로부터 전송된 화재 관련 정보를 수신하고, 수신된 화재 관련 정보를 분석하여 화재 발생을 통보한다. 이에 따라, 종합 관제 장치(300)도 화재 진압을 관장하는 소방서, 경찰서와 같은 관공서(400) 또는 해당 건물을 관리하는 관리자(400)에게 화재 발생을 통보할 수 있다. 따라서, 해당 건물을 관리하는 관리자(400) 또는 관공서(400) 직원은 화재 발생 상황을 신속하게 파악하여 화재 발생을 진압할 수 있다.
The integrated control device 300 receives the fire related information transmitted from the fire detector 100 through data communication with the fire receiving device 200 via wire or wirelessly, and analyzes the received fire related information to notify the fire occurrence. . Accordingly, the general control device 300 may also notify the fire occurrence to the fire department 400, such as a fire department, a police station, or a manager 400 managing the building. Therefore, the manager 400 or the official 400 who manages the building can quickly grasp the fire situation and extinguish the fire.

이하에서는 도 3 및 도 4를 참조하여 화재 수신 장치(200)의 각 구성에 대하여 상세히 설명하기로 한다.Hereinafter, each configuration of the fire receiving apparatus 200 will be described in detail with reference to FIGS. 3 and 4.

도 3은 본 발명의 일실시예에 따른 화재 속보 기능을 겸한 화재 수신 장치의 블록도이다. 본 실시예에 따른 화재 속보 기능을 겸한 화재 수신 장치(200)는 통신부(210), 제어부(220) 및 화재속보부(230)를 포함한다. 3 is a block diagram of a fire receiving apparatus that also serves as a fire breaking function according to an embodiment of the present invention. The fire receiving device 200 having a fire breaking function according to the present embodiment includes a communication unit 210, a control unit 220, and a fire breaking unit 230.

통신부(210)는 적어도 하나 이상의 화재 감지기(100)들 또는 종합 관제 장치(300)와 화재 관련 정보를 송수신한다. 통신부(210)는 추가적인 양상에 따르면 무선 통신부(211), 유선 통신부(212) 및 음성 통신부(213)를 포함할 수 있다. 무선통신부(211)는 적어도 하나 이상의 화재 감지기(100), 종합 관제 장치(300) 또는 연결된 각종 제어기기들과 지그비(Zigbee) 통신 모듈 또는 블루투스(Bluetooth)를 통해 화재 관련 정보를 송수신한다. The communication unit 210 transmits and receives fire related information to at least one or more fire detectors 100 or the comprehensive control device 300. According to a further aspect, the communicator 210 may include a wireless communicator 211, a wired communicator 212, and a voice communicator 213. The wireless communication unit 211 transmits / receives fire-related information through at least one or more fire detectors 100, the comprehensive control device 300, or various connected control devices through a Zigbee communication module or Bluetooth.

유선통신부(212)는 적어도 하나 이상의 화재 감지기(100) 또는 종합 관제 장치(300) 또는 각종 제어기기들과 RS485 통신 또는 RS232C 통신을 통해 화재 관련 정보를 송수신한다. 이때, 각종 제어기기들, 화재 감지기 또는 종합 관제 장치(300)는 화재 수신 장치(200)와 하나의 통신 케이블을 통해 연결될 수 있다. 유선통신부(212)는 하나의 통신 케이블을 통해 연결된 복수의 화재 감지기(100) 또는 종합 관제 장치(300) 또는 각종 제어기기들과 RS485 또는 RS232C 통신을 통해 화재 관련 정보를 송수신할 수 있다. 즉, 도 3에 도시된 바와 같이 복수의 화재 감지기 1~n(100)들은 하나의 통신 케이블을 통해 버스(BUS) 형태로 화재 수신 장치(200)와 연결됨에 따라 하나의 화재 수신 장치(200)에 연결되는 화재 감지기(100)의 개수에 대한 제한이 없으며 회로 구성 또한 용이하게 할 수 있다. The wired communication unit 212 transmits and receives fire-related information through at least one or more fire detectors 100 or the comprehensive control device 300 or various control devices through RS485 communication or RS232C communication. At this time, the various control devices, the fire detector or the comprehensive control device 300 may be connected to the fire receiving device 200 through one communication cable. The wired communication unit 212 may transmit / receive fire-related information through RS485 or RS232C communication with a plurality of fire detectors 100 or a comprehensive control device 300 or various controllers connected through one communication cable. That is, as illustrated in FIG. 3, the plurality of fire detectors 1 to n 100 are connected to the fire receiving apparatus 200 in the form of a bus through a communication cable, and thus one fire receiving apparatus 200. There is no restriction on the number of fire detectors 100 connected to the circuit configuration can also facilitate.

무선 통신부(211) 또는 유선 통신부(212)를 통해 화재 감지기(100)로부터 수신되는 화재 관련 정보는 해당 화재 감지기(100)의 고유 아이디와, 화재 수위별 화재 발생 정보 또는 해당 화재 감지기(100)의 각 구성별 동작 상태를 체크한 자가 진단 정보를 포함할 수 있다.The fire related information received from the fire detector 100 through the wireless communication unit 211 or the wired communication unit 212 includes a unique ID of the corresponding fire detector 100, fire occurrence information for each fire level, or the fire detector 100 of the corresponding fire detector 100. It may include self-diagnostic information that checks the operation status of each component.

음성 통신부(213)는 화재 감지기(100)로부터 수신된 화재 관련 정보를 음성 신호를 이용하여 종합 관제 장치(300)와 통신한다. 즉, 화재 수신 장치(200)는 종합 관제 장치(300)와 음성 통신이 가능한 마이크(미도시)를 더 포함할 수 있으며, 마이크(미도시)를 통해 사용자로부터 입력된 음성 신호는 음성통신부(213)를 통해 종합 관제 장치(300)로 전송된다. 뿐만 아니라, 화재 수신 장치(200)는 음성통신부(213)를 통해 종합 관제 장치(300)의 관계자의 음성 신호가 수신되면, 출력부(미도시)를 통해 해당 관계자의 음성을 출력한다. 이에 따라, 화재 수신 장치(200)는 스피커(미도시)를 통해 외부로 종합 관제 장치(300)의 관계자의 음성을 출력함으로써 사용자는 종합 관제 장치(300)의 관계자와 음성을 통해 화재 관련 정보를 공유할 수 있다. The voice communication unit 213 communicates the fire related information received from the fire detector 100 with the integrated control device 300 using a voice signal. That is, the fire receiving device 200 may further include a microphone (not shown) capable of voice communication with the integrated control device 300, and the voice signal input from the user through the microphone (not shown) is the voice communication unit 213. ) Is transmitted to the comprehensive control device 300. In addition, the fire receiving apparatus 200 outputs the voice of the relevant person through an output unit (not shown) when the voice signal of the person in charge of the integrated control device 300 is received through the voice communication unit 213. Accordingly, the fire receiving device 200 outputs the voice of the person in charge of the general control device 300 to the outside through the speaker (not shown), so that the user can receive the fire related information through the voice of the person in charge of the general control device 300. Can share

제어부(220)는 통신부(210)에 의해 수신된 화재 발생 정보에 따라 연결된 각종 제어기기들을 작동시키도록 제어하고, 화재속보부(230)으로 하여금 방재기관에 화재 발생 상황을 통보하도록 제어한다. 즉, 제어부(220)는 적어도 하나 이상의 화재 감지기(100)로부터 무선통신부(211) 또는 유선통신부(212)를 통해 수신된 화재 발생 정보에 따라 연결된 각종 제어기기들 중 화재 경보 장치의 동작이 수행되도록 제어한다. 제어부(220)는 초기화재 진압장치를 구동시켜 화재를 진압하면서, 종합 관제 장치(300)로 화재 상황을 안내하도록 제어한다. 여기서, 초기화재 진압장치는 스프링쿨러, 댐퍼, 비상문, 비상셔터(방화셔터), 비상대비 사다리, 감시카메라를 포함할 수 있다. The control unit 220 controls to operate various controllers connected according to the fire occurrence information received by the communication unit 210, and controls the fire breaking unit 230 to notify the disaster prevention organization of the fire occurrence situation. That is, the controller 220 may perform an operation of the fire alarm device among the various control devices connected according to the fire occurrence information received from the at least one or more fire detectors 100 through the wireless communication unit 211 or the wired communication unit 212. To control. The control unit 220 controls to guide the fire situation to the comprehensive control device 300 while suppressing the fire by driving the initializing material suppressor. Here, the initializing material suppressor may include a sprinkler, a damper, an emergency door, an emergency shutter (fire shutter), an emergency preparedness ladder, a surveillance camera.

본 실시예의 추가적인 양상에 따르면, 제어부(220)는 자가진단부(221)를 포함할 수 있다. 자가진단부(221)는 화재 수신 장치(200)의 배터리 부족 여부 또는 동작 상태, 연결된 각종 제어기기들의 동작 상태를 주기적으로 체크하고 이상 발생시 표시부(240)를 통해 이상 발생 상황 정보를 출력하도록 제어한다. According to an additional aspect of the present embodiment, the control unit 220 may include a self-diagnostic unit 221. The self-diagnosis unit 221 periodically checks whether or not the battery of the fire receiving device 200 or the operating state, the operating state of the various control devices connected, and outputs the abnormal situation information through the display unit 240 when an abnormality occurs. .

한편, 추가적인 양상에 따르면, 화재 수신 장치(200)는 메모리(260)를 더 포함할 수 있다. 메모리(260)는 화재 수신 장치(200)의 관리자 전화번호가 저장된다.Meanwhile, according to an additional aspect, the fire receiving apparatus 200 may further include a memory 260. The memory 260 stores the manager phone number of the fire receiver 200.

자가진단부(221)는 이상 발생시 화재속보부(230)로 하여금 메모리에 저장된 관리자 전화로 자동 연결하여 이상 발생 상황 정보를 통보하도록 제어할 수 있다.The self-diagnosis unit 221 may control the fire breaking news 230 to notify the abnormal situation information by automatically connecting to the administrator phone stored in the memory when an error occurs.

또한, 제어부(220)는 화재 경고음 출력부(222), 화재 신고 처리부(223), 화재 상황 정보 출력부(224)를 더 포함할 수 있다. 이때, 메모리(260)는 화재 감지기(100)의 식별 정보와 설치 위치 정보, 화재 발생 상황 정보를 통보하기 위한 연계된 방재기관의 전화번호가 더 저장될 수 있다.In addition, the controller 220 may further include a fire alarm sound output unit 222, a fire report processing unit 223, and a fire situation information output unit 224. At this time, the memory 260 may further store the phone number of the associated disaster prevention agency for reporting the identification information, the installation location information, the fire occurrence status information of the fire detector 100.

화재 경고음 출력부(222)는 통신부(210)의 화재 발생 정보 수신에 따라 화재 발생을 알리는 경고음이 스피커를 통해 출력되도록 처리한다. The fire alarm sound output unit 222 processes an alarm sound indicating a fire occurrence according to the fire occurrence information received by the communication unit 210 through the speaker.

이를 위해 제어부(220)는 화재 발생 정보를 분석하여 화재 발생 여부를 체크하는 체크부(미도시)를 더 포함할 수 있다. 체크부(미도시)는 복수의 화재 감지기(100)들 중 적어도 하나의 화재 감지기(100)로부터 수신된 화재 관련 정보가 화재 발생 정보인지 체크한다. 체크 결과 화재 관련 정보가 화재 발생 정보인 것으로 체크되면, 화재 경고음 출력부(222)는 화재 발생을 알리는 경고음이 스피커(미도시)를 통해 출력되도록 처리한다.To this end, the control unit 220 may further include a check unit (not shown) for checking the fire occurrence information by analyzing the fire occurrence information. The checker (not shown) checks whether the fire related information received from at least one of the plurality of fire detectors 100 is fire occurrence information. If it is checked that the fire related information is the fire occurrence information, the fire alarm sound output unit 222 processes a warning sound indicating the fire occurrence through the speaker (not shown).

화재신고처리부(223)는 화재속보부(230)로 하여금 메모리(260)에 저장된 연계된 방재기관(300)의 전화번호를 이용하여 방재기관(300)에 화재 발생 상황을 통보하도록 제어한다. 화재신고처리부(223)는 체크부(미도시)의 화재 발생 정보 체크 결과 화재 발생으로 체크되면 화재속보부(260)를 통해 화재 발생을 방재기관에 통보한다.The fire report processing unit 223 controls the fire breaking unit 230 to notify the disaster prevention organization 300 of the fire occurrence state by using the phone number of the associated disaster prevention agency 300 stored in the memory 260. The fire report processing unit 223 notifies the disaster prevention organization of the fire through the fire breaking unit 260 when it is checked as a fire occurrence as a result of the fire occurrence information check of the check unit (not shown).

화재 상황 정보 출력부(224)는 수신된 화재 발생 정보에 따라 메모리(260)에 저장된 화재 감지기(100)의 설치 위치를 획득하고, 화재 발생 위치를 포함한 각종 화재 발생 상황 정보를 표시부(250)를 통해 출력하도록 제어한다. 화재 감지기(100)로부터 수신되는 화재 발생 정보에는 화재 발생을 감지한 화재 감지기(100)의 식별 정보가 포함된다. 화재 발생 정보에 포함된 화재 감지기(100)의 식별 정보를 이용하여 메모리(260)에 저장된 화재 감지기(100)의 설치 위치 등을 조회하여 화재 발생을 감지한 화재 감지기(100)의 설치 위치를 획득할 수 있다. 이렇게 획득된 화재 발생 위치 등을 포함한 화재 발생 상황 정보를 표시부(250)를 통해 출력한다.The fire situation information output unit 224 acquires an installation position of the fire detector 100 stored in the memory 260 according to the received fire occurrence information, and displays various fire occurrence situation information including the fire occurrence position. Control to output through. The fire occurrence information received from the fire detector 100 includes identification information of the fire detector 100 detecting the fire occurrence. By using the identification information of the fire detector 100 included in the fire occurrence information, the installation position of the fire detector 100 stored in the memory 260 is inquired to obtain the installation position of the fire detector 100 that detected the fire occurrence. can do. The fire occurrence status information including the fire occurrence position and the like obtained through the display unit 250 is output.

화재속보부(230)는 제어부(220)의 제어에 따라 메모리(260)에 저장된 연계된 방재기관의 전화번호로 자동으로 연결하여 화재 발생 상황을 통보한다. 화재속보부(230)는 제어부(220)의 제어에 따라 메모리(260)에 저장된 연계된 방재기관(400)의 전화번호로 자동 연결하여 화재 발생을 통보할 수 있고, 추가적인 양상에 따르면, 메모리(260)에 저장된 화재 발생 안내 문자 메시지를 연계된 방재기관 또는 관리자들의 전화로 전송할 수 있다. 이를 통해 방재기관(400) 또는 관리자(400)들이 신속하게 화재 진압에 대처할 수 있다.The fire breaking unit 230 automatically connects to the telephone number of the associated disaster prevention agency stored in the memory 260 under the control of the controller 220 to notify the fire occurrence situation. The fire breaking unit 230 may notify the occurrence of a fire by automatically connecting to the telephone number of the associated disaster prevention agency 400 stored in the memory 260 under the control of the controller 220, and according to an additional aspect, the memory ( The fire occurrence guidance text message stored in 260 may be transmitted to a telephone of an associated disaster prevention agency or administrators. Through this, the disaster prevention agency 400 or the manager 400 can quickly cope with the fire suppression.

좀 더 구체적으로, 화재속보부(133)는 제어부(220)의 제어에 따라 방재기관(400)의 전화번호를 이용하여 방재기관(400)으로 직접 전화를 걸어 화재 발생을 신고처리한다. 즉, 화재속보부(133)는 추가적인 양상에 따라 화재 발생 신고를 위한 방재기관(400)의 전화번호가 저장되는 메모리(260)를 참조하여 방재기관(400)에 화재 발생 신고를 처리한다. 여기서, 방재기관(400)의 전화번호는 소방서 또는 경찰서와 같은 관공서의 긴급 호출번호 또는 관리자의 이동 통신 단말기 또는 유선 단말기의 전화번호를 포함함이 바람직하다. 한편, 메모리(260)는 방재기관(400)의 전화번호뿐만 아니라, 화재 발생 음성 안내 정보와 화재 발생 안내 문자 메시지가 저장될 수 있다.More specifically, the fire breaking part 133 dials the disaster prevention organ 400 directly by using the telephone number of the disaster prevention organ 400 under the control of the controller 220 and reports the fire occurrence. That is, the fire breaking part 133 processes the fire occurrence report to the disaster prevention institution 400 with reference to the memory 260 in which the phone number of the disaster prevention agency 400 for the fire occurrence report is stored according to an additional aspect. Here, the telephone number of the disaster prevention agency 400 preferably includes an emergency call number of a government office such as a fire department or a police station or a telephone number of a mobile communication terminal or a wired terminal of an administrator. On the other hand, the memory 260 may store not only the telephone number of the disaster prevention organization 400 but also fire occurrence voice guidance information and fire occurrence guidance text message.

이에 따라, 화재속보부(230)는 메모리(200)에 저장된 방재기관(400)의 전화번호와 화재 발생 음성 안내 정보 또는 화재 발생 안내 문자 메시지를 참조하여 소방서 또는 경찰서와 같은 관공서로 화재 발생 신고를 처리하거나, 또는 관리자의 이동 통신 단말기나 유선 단말기로 전화하여 화재 발생 신고를 처리한다. Accordingly, the fire breaking part 230 refers to the telephone number and the fire occurrence voice guidance information or the fire occurrence guide text message of the disaster prevention organization 400 stored in the memory 200 to report the fire occurrence to a public office such as a fire department or a police station. Or call the administrator's mobile terminal or wired terminal to handle the fire.

좀 더 구체적으로 추가적인 양상에 따른 화재속보부(230)는 DTMF 신호 송신부, 응답 신호 검출부와 화재 발생 음성 출력부를 포함할 수 있다. DTMF 신호 송신부는 메모리(260)에 저장된 방재기관(400)의 전화번호를 DTMF(Dual tone multi frequency) 신호로 변환하고, 이를 증폭하여 방재기관(400)으로 전송한다. 응답 신호 검출부는 DTMF 신호 송신부의 DTMF 신호에 따라, 방재기관(400)에서 전송되는 대기 신호를 증폭하고, 증폭된 대기 신호로부터 응답 신호를 검출한다. 이 같은 응답 신호 검출부는 추가적인 양상에 따라 대기 신호 체크부를 포함할 수 있다. 대기 신호 체크부는 방재기관(400)으로부터 전송되는 대기 신호가 수화자의 음성 신호인지 아니면, 기계적인 신호인지를 체크한다. 즉, DTMF 신호 송신부의 DTMF 신호에 따라 방재기관(400)에서 전송된 대기 신호가 자동 응답 음성 메시지인지 아니면, 통화 연결음이나 통화 중 신호인지 아니면, 컬러링과 같이 음악이나 다양한 소리의 통화 연결음인지를 체크한다. 이 같이 응답 신호 검출부는 대기 신호 체크부를 통해 다양한 통화 연결음을 체크하여 대기 신호로부터 응답 신호를 검출한다. 응답 신호 검출부를 통해 응답 신호가 검출되면, 화재 발생 음성 출력부는 메모리(260)에 저장된 화재 발생 음성 안내 정보를 출력하여 방재기관(400)으로 전송할 수 있다. 화재 발생 음성 출력부는 기설정된 조건에 따라 화재 발생 음성 안내 정보를 일정 횟수 동안 반복 출력할 수 있다. 이로써, 방재기관(400)의 담당자들은 신속하게 화재 발생 지점으로 출동하여 화재를 진압함으로써, 화재가 발생한 시점부터 화재를 진압하는 데까지 걸리는 시간을 최소화하여 재산과 인명 피해를 최소화할 수 있다.More specifically, the fire breaking news 230 according to an additional aspect may include a DTMF signal transmitter, a response signal detector and a fire occurrence voice output unit. The DTMF signal transmitter converts the telephone number of the disaster prevention agency 400 stored in the memory 260 into a dual tone multi frequency (DTMF) signal, amplifies it, and transmits it to the disaster prevention agency 400. The response signal detector amplifies the standby signal transmitted from the disaster prevention agency 400 according to the DTMF signal of the DTMF signal transmitter, and detects the response signal from the amplified standby signal. The response signal detector may include a standby signal checker according to an additional aspect. The standby signal check unit checks whether the standby signal transmitted from the disaster prevention agency 400 is a voice signal of the called party or a mechanical signal. That is, according to the DTMF signal of the DTMF signal transmitter, it is checked whether the waiting signal transmitted from the disaster prevention agency 400 is an answering machine voice message, a call connection sound or a busy signal, or a call connection sound of music or various sounds such as coloring. do. As such, the response signal detector checks various ring back tones through the standby signal checker to detect the response signal from the standby signal. When the response signal is detected through the response signal detector, the fire occurrence voice output unit may output the fire occurrence voice guide information stored in the memory 260 to the disaster prevention organization 400. The fire occurrence voice output unit may repeatedly output the fire occurrence voice guidance information for a predetermined number of times according to a preset condition. In this way, the personnel in charge of the disaster prevention organization 400 can quickly go to the fire occurrence point to extinguish the fire, thereby minimizing the time taken to extinguish the fire from the time of the fire to minimize the damage to property and life.

추가적인 양상에 따르면, 화재 속보 기능을 겸한 화재 수신 장치(200)는 표시부(240)를 더 포함할 수 있다. 표시부(240)는 화재 발생 위치를 포함한 각종 화재 발생 상황 정보가 출력된다. 표시부(240)는 LCD, LED 디스플레이로 형성될 수 있으며 이에 한정되는 것은 아니다. 표시부(240)는 제어부(220)의 자가진단부(221)의 자가 진단 결과를 화면에 출력할 수 있다. 자가진단부(221)는 화재감지기(100), 종합 관제 서버(300) 또는 각종 제어기기들과의 연결 상태, 각종 장치들의 동작 상태, 배터리 유무 등을 진단하고 그 결과를 표시부(240)를 통해 출력한다. 또한, 표시부(240)는 화재 상황 정보 출력부(224)의 제어에 따라 화재 발생 위치를 포함하는 각종 화재 발생 상황 정보를 출력한다.
According to an additional aspect, the fire receiving device 200 also serves as a fire breaking news function may further include a display unit 240. The display unit 240 outputs various fire occurrence situation information including a fire occurrence position. The display unit 240 may be formed of an LCD, an LED display, but is not limited thereto. The display unit 240 may output the self-diagnosis result of the self-diagnosis unit 221 of the controller 220 on the screen. The self-diagnosis unit 221 diagnoses the state of connection with the fire detector 100, the integrated control server 300 or various control devices, the operation state of various devices, the presence or absence of a battery, and displays the result through the display unit 240. Output In addition, the display unit 240 outputs various fire occurrence situation information including a fire occurrence position under the control of the fire situation information output unit 224.

도 4는 일실시예에 따른 전원 분리 공급부를 설명하기 위한 도면이다. 도 4에 도시된 바와 같이 전원분리공급부(250)는 외부로부터 입력되는 전원을 연결된 각종 제어기기들의 성능에 맞도록 분리하여 공급한다. 예를 들어, 전원분리공급부(250)는 연결된 제어기기들을 AC 110V/220V를 사용하는 제어기기, DC 24V를 사용하는 제어기기, DC 5V를 사용하는 제어기기들로 분리하여 각 제어기기들에 맞는 전원을 공급한다. 즉, 외부 전원에 연결되어 화재 수신 장치(200)에 입력되는 110V/220V 전원을 화재 수신 장치(200)에 연결된 각종 제어기기들의 성능에 맞도록 변환하여 분리 공급해준다. 도 4에 도시된 것처럼 AC 110V 또는 220V 전원을 사용하는 직상층 발화식, 스프링 쿨러, 비상문, 환풍기, 비상셧터, 대피방송 등의 제어기기에는 AC 110V 또는 220V 전원을 공급하고, 경종, 비상벨, 비상등과 같은 제어기기는 DC 24V로 변환하여 공급하고, 화재속보기와 같은 기기에는 DC 5V로 변환하여 공급한다. 이와 같이 각종 제어기기들에 가장 적합한 전원을 분리하여 공급함으로써 과전류에 따르는 노이즈 현상이나 각종 에러의 발생을 방지할 수 있다.
4 is a diagram for describing a power supply disconnecting unit, according to an exemplary embodiment. As shown in FIG. 4, the power separation supply unit 250 separates and supplies power input from the outside to match the performance of various connected controllers. For example, the power disconnecting unit 250 separates the connected controllers into controllers using AC 110V / 220V, controllers using DC 24V, controllers using DC 5V, and fits each controller. Supply power. That is, 110V / 220V power connected to an external power source and input to the fire receiving device 200 is converted and supplied to suit the performance of various control devices connected to the fire receiving device 200. As shown in FIG. 4, AC 110V or 220V power is supplied to a controller such as an upper floor ignition type, a sprinkler, an emergency door, a fan, an emergency shutter, an evacuation broadcasting using an AC 110V or 220V power supply, and an alarm bell. Control devices such as emergency lights are converted to DC 24V and supplied to devices such as fire alarms by DC 5V. In this way, by separating and supplying the most suitable power source for various controllers, it is possible to prevent the occurrence of noise and various errors caused by overcurrent.

본 발명이 속하는 기술분야의 통상의 지식을 가진 자는 본 발명이 그 기술적 사상이나 필수적인 특징을 변경하지 않고서 다른 구체적인 형태로 실시될 수 있다는 것을 이해할 수 있을 것이다. 그러므로 이상에서 기술한 실시예들은 모든 면에서 예시적인 것이며 한정적이 아닌 것으로 이해해야만 한다. 본 발명의 범위는 상기 상세한 설명보다는 후술하는 특허청구의 범위에 의하여 나타내어지며, 특허청구의 범위의 의미 및 범위 그리고 그 균등 개념으로부터 도출되는 모든 변경 또는 변형된 형태가 본 발명의 범위에 포함되는 것으로 해석되어야 한다.It will be understood by those skilled in the art that the present invention may be embodied in other specific forms without departing from the spirit or essential characteristics thereof. It is therefore to be understood that the above-described embodiments are illustrative in all aspects and not restrictive. The scope of the present invention is defined by the appended claims rather than the foregoing detailed description, and all changes or modifications derived from the meaning and scope of the claims and the equivalents thereof are included in the scope of the present invention Should be interpreted.

200: 화재 수신 장치 210: 통신부
211: 무선통신부 212: 유선통신부
213: 음성통신부 220: 제어부
221: 자가진단부 222: 화재경보음출력부
223: 화재신고처리부 224: 화재상황정보출력부
230: 화재속보부 240: 표시부
250: 전원분리공급부 260: 메모리
200: fire receiving device 210: communication unit
211: wireless communication unit 212: wired communication unit
213: voice communication unit 220: control unit
221: self-diagnosis unit 222: fire alarm sound output unit
223: fire report processing unit 224: fire situation information output unit
230: fire breaking part 240: display unit
250: power separation unit 260: memory

Claims (7)

적어도 하나 이상의 화재 감지기와 화재 발생 정보를 송수신하는 통신부;
관리자 전화번호, 각 화재 감지기의 식별 정보, 설치 위치 정보, 연계된 방재기관의 전화번호 및 화재 발생 안내 문자 메시지 중의 하나 이상이 저장되는 메모리;
통신부에 의해 화재 발생 정보가 수신되면 화재속보부로 하여금 메모리에 저장된 연계된 방재기관의 전화번호를 이용하여 방재 기관에 화재 발생 상황을 통보하도록 제어하는 화재 신고 처리부와, 수신된 화재 발생 정보를 기초로 메모리에 저장된 화재 감지기의 식별 정보 및 설치 위치 정보를 참조하여 화재 발생 위치를 획득하고 그 화재 발생 위치를 포함한 화재 발생 상황 정보를 표시부에 출력하도록 제어하는 화재 상황 정보 출력부를 포함하고, 수신된 화재 발생 정보에 따라 연결된 각종 제어기기들을 작동시키도록 제어하는 제어부;
화재 신고 처리부의 제어에 따라 메모리에 저장된 연계된 방재기관의 전화번호를 자동으로 연결하여 화재 발생 상황을 통보하거나, 그 전화번호로 화재 발생 안내 문자 메시지를 전송하는 화재속보부;
화재 상황 정보 출력부의 제어에 따라 상기 화재 발생 상황 정보가 출력되는 표시부; 및
상기 연결된 제어기기들을 AC 110V 또는 220V를 사용하는 제어기기, DC 24V를 사용하는 제어기기 및 DC 5V를 사용하는 제어기기 중의 어느 하나로 분리하여 입력되는 외부 전원을 각 제어기기의 성능에 맞도록 변환하여 공급하는 전원분리공급부;를 포함하는 화재 속보 기능을 겸한 화재 수신 장치.
Communication unit for transmitting and receiving the fire occurrence information with at least one fire detector;
A memory storing one or more of an administrator phone number, identification information of each fire detector, installation location information, a telephone number of an associated disaster prevention agency, and a fire occurrence guide text message;
When the fire occurrence information is received by the communication unit, the fire reporting unit controls the fire breaking news unit to notify the disaster prevention agency of the fire occurrence situation by using the telephone number of the associated disaster prevention agency stored in the memory, and based on the received fire occurrence information. A fire situation information output unit configured to obtain a fire occurrence position and output the fire occurrence information including the fire occurrence position to the display unit by referring to the identification information and the installation position information of the fire detector stored in the memory; A control unit controlling to operate various controllers connected according to the information;
A fire breaking part for automatically notifying a fire occurrence situation by transmitting a phone number of an associated disaster prevention agency stored in a memory under the control of a fire report processor, or transmitting a fire occurrence guide text message to the phone number;
A display unit configured to output the fire situation information under the control of the fire situation information output unit; And
The connected controllers are separated into any one of a controller using AC 110V or 220V, a controller using DC 24V, and a controller using DC 5V, and converts the external power input to match the performance of each controller. Fire receiving device having a fire breaking function, including;
제1항에 있어서, 상기 제어부는,
화재 수신 장치의 배터리 부족 여부, 동작 상태 및 연결된 각종 제어기기들의 동작 상태를 주기적으로 체크하고 이상 발생시 표시부를 통해 이상 발생 상황 정보를 출력하도록 제어하는 자가진단부;를 더 포함하는 화재 속보 기능을 겸한 화재 수신 장치.
The apparatus of claim 1,
The self-diagnosis unit periodically checks whether the battery of the fire receiving device is low, the operating state and the operating state of the various control devices connected and outputs the abnormal situation information through the display unit. Fire receiving device.
제2항에 있어서, 상기 자가진단부는,
상기 이상 발생시 화재속보부로 하여금 메모리에 저장된 관리자 전화로 자동 연결하여 이상 발생 상황 정보를 통보하도록 제어하는 화재 속보 기능을 겸한 화재 수신 장치.
The method of claim 2, wherein the self-diagnostic portion,
And a fire breaking function which controls the fire breaking news unit to automatically connect to an administrator's phone stored in a memory to notify an abnormal situation information when the abnormality occurs.
제1항에 있어서, 상기 제어부는,
통신부에 의해 화재 발생 정보가 수신되면 화재 발생 여부를 체크하는 체크부; 및
체크부에 의해 화재 발생으로 체크되면 화재 발생을 알리는 경고음이 스피커를 통해 출력되도록 처리하는 화재 경고음 출력부;를 더 포함하는 화재 속보 기능을 겸한 화재 수신 장치.
The apparatus of claim 1,
A check unit which checks whether a fire occurs when fire occurrence information is received by the communication unit; And
And a fire warning sound output unit configured to process an alarm sound indicating a fire occurrence through the speaker when it is checked as a fire occurrence by the check unit.
삭제delete 제1항에 있어서, 상기 통신부는,
상기 연결된 각종 제어기기들과 지그비 통신 모듈 또는 블루투스 중의 어느 하나의 방식을 통해 화재 관련 정보를 송수신하는 무선통신부와;
상기 제어기기들과 RS485 통신 또는 RS232C 통신 중의 어느 하나의 방식을 통해 화재 관련 정보를 송수신하는 유선통신부; 및
상기 화재 감지기로부터 수신된 화재 발생 정보를 음성 신호로 종합 관제 장치와 통신하는 음성통신부;를 포함하는 것을 특징으로 하는 화재 속보 기능을 겸한 화재 수신 장치.
The method of claim 1, wherein the communication unit,
A wireless communication unit configured to transmit and receive fire related information through any one of the connected controllers and a Zigbee communication module or Bluetooth;
A wired communication unit configured to transmit and receive fire related information with the controllers through any one of RS485 communication or RS232C communication; And
And a voice communication unit for communicating the fire occurrence information received from the fire detector with a comprehensive control device as a voice signal.
삭제delete
