Abstract
본 발명은 소하천이나 수로의 수질관리를 위하여 제안된 것으로, 침수식물을 이용하여 하천 수질 및 생태환경을 개선하는 것을 목적으로 한다. 특히 본 발명은 침수식물의 매토종자를 이용하여 기존의 수로나 하천에 침수식물의 수질정화 기능을 쉽게 도입하여, 하천의 수질을 관리할 수 있도록 하며, 수로의 질소와 인을 제거하며 조류의 성장을 억제함으로써 하천의 생태적 기능을 개선하며, 수위조절기능을 통해 침수식물의 성장에 효과적인 수위 높이를 유지할 수 있는 새로운 형태의 침수식물을 이용한 수질개선 설비이다. The present invention has been proposed for water quality management of small rivers and waterways, and aims to improve river water quality and ecological environment using submerged plants. In particular, the present invention can easily introduce the water purification function of submerged plants to existing waterways or rivers using the soil seed of the submerged plants, to manage the water quality of the rivers, to remove the nitrogen and phosphorus in the waterway to grow algae It is a water quality improvement facility using a new type of submerged plant that can maintain the level of water level effective for the growth of the submerged plant through the water level control function.
Description
본 발명은 하천의 수질개선 설비에 관한 것으로, 좀 더 구체적으로 생태하천으로 복원된 하천이나 도시나 교외의 소하천과 인공수로 등 수질관리가 필수적인 곳에서 기존의 장치형 시설을 대체 혹은 보완하여 지역의 생태적 기능을 회복하며 효과적으로 하천의 수질을 개선하는 침수식물을 이용한 수질개선 설비에 관한 것이다.
The present invention relates to water quality improvement facilities of rivers, and more specifically, to replace or supplement existing device-type facilities in places where water quality management such as rivers restored to ecological rivers or small rivers and artificial waterways in cities or suburbs is essential. The present invention relates to a water quality improvement facility using submerged plants which restores the ecological function of and effectively improves the quality of rivers.
우리나라 대부분 하천은 수변구조가 취약하여 비점오염 물질이 하천의 본류 혹은 지류로 직접 유입될 가능성이 매우 높아 하천의 수질관리가 필수적이다. 최근 생태하천으로 복원된 도시 소하천이나 도시 경관을 위해 조성된 수로의 경우 수질 문제가 야기되고 있어 이에 대한 방안이 필요하다. 하지만 도시지역에서의 비점오염원 관리시설은 대부분 장치형이 선호되고 있으며, 자연형은 거의 도입되지 않은 형편이며, 소하천이나 수로의 경우 일단 하천에 유입되면 하천의 수로 내에서 처리할 수 있는 방안은 없다. 따라서 기존의 장치형을 대신하며 수로나 소하천에 직접 도입하여 하천의 수질을 개선할 설비는 하천 수질관리에 매우 효과적으로 적용될 수 있다. 특히 대부분의 수로가 콘크리트나 조경석으로 되어 있어 생육환경이 열악한 조건에서 수질관리와 더불어 하천의 생태적 기능도 개선할 수 있는 자연형 설비의 도입은 인위적으로 조성되거나 복원된 수생태계에 1차 생산자를 공급함으로써 하천의 생태적 기능을 향상시킬 수 있다. 국내에서 개발된 자연형 비점오염원관리시설은 정수식물 위주의 인공습지로서 도입을 위하여 공간을 많이 필요로 하기 때문에 소하천이나 인공수로 등에 도입하기에는 무리가 따르게 된다.
Most rivers in Korea have weak waterfront structures, so it is very likely that nonpoint pollutants will directly enter the main stream or tributaries of the river. Recently, water quality problems have occurred in urban small rivers or ecological waterways restored to ecological rivers. However, most non-point source management facilities in urban areas are prefered to be device type, and natural type is rarely introduced, and small streams or waterways have no way to be treated in river waterways once they enter rivers. . Therefore, a facility that directly improves the quality of the river by directly introducing it into a waterway or a small river instead of the existing device type can be applied very effectively to river water quality management. In particular, most of the waterways are made of concrete or landscaped stone, and the introduction of natural facilities that can improve the ecological function of rivers in addition to water quality management under conditions of poor growth environment supplies primary producers to artificially created or restored water ecosystems. This can improve the ecological function of the river. Natural non-point source management facilities developed in Korea are artificial plant-oriented wetland, which requires a lot of space for introduction, so it is difficult to introduce them into small rivers or artificial waterways.
종래의 발명으로는 생태환경보호 및 수질정화용 수로(대한민국 등록특허공보 10-0677939호)가 있는데, 도 1에 도시된 바와 같이, 콘크리트로 형성된 바닥부(1)와 측벽부(2)로 이루어지고 양 끝단에 소켓부(3)와 결합부(4)가 구비되며, 상기 바닥부(1)와 측벽부(2)에 다수의 홀(5)이 형성되고, 상기 바닥부(1)의 홀(5) 하부에 통하는 공간부(7)가 형성되어, 상기 공간부(7)에 수생식물(8)의 씨앗이 혼합된 흙(9)이 채워지고, 상기 측벽부(2)에 홀(5) 내부로 통하는 공간부가 구비되는 구조이다. 상기 생태환경보호 및 수질정화용 수로는 본 발명과 같이 침수식물을 이용하여 하천의 수질을 개선할 수 있으나, 수로에 수위가 낮아지거나, 물이 마르는 경우 수생식물이 자랄 수 있는 환경이 파괴되며, 이를 복구하는데 많은 시간이 소요된다는 문제점이 있다. 뿐만 아니라, 기존에 수로가 설치된 하천에는 직접 도입할 수 없으며, 기존의 수로를 제거하고 도입하더라도 설치하는 과정에서 오히려 기존에 형성된 생태계를 오히려 파괴할 수 있을 뿐 아니라, 적지 않은 비용과 시간이 소요된다는 문제점이 있다.
Conventional inventions include ecological environment protection and water purification channels (Korean Patent Publication No. 10-0677939), as shown in FIG. 1, which is composed of a
상기와 같은 문제점을 해결하기 위한 방안으로 본 발명은 침수식물의 매토종자를 이용하여 하천 수질 및 생태환경을 개선하는 침수식물을 이용한 수질개선 설비를 제공하되, 기존의 수로나 하천의 시설을 유지하면서 침수식물을 이용한 수질개선 기능을 쉽게 도입하고 관리할 수 있는 침수식물을 이용한 수질개선 설비를 제공함을 과제로 한다. 또한 본 발명은 자체적으로 수위조절이 가능하여, 기상조건 등의 외부환경의 변화에도 침수식물의 성장을 위한 최적의 수위가 일정하게 유지되는 침수식물을 이용한 수질개선 설비를 제공함을 과제로 한다. 또한 본 발명은 구성물의 분리가 가능하며 조립과정이 간단하여, 유지 및 관리가 용이한 새로운 형태의 침수식물을 이용한 수질개선 설비를 제공함을 과제로 한다.
In order to solve the above problems, the present invention provides a water quality improvement facility using submerged plants to improve the river water quality and ecological environment by using the submerged plant soil seed, while maintaining the existing waterway or river facilities The task is to provide a water quality improvement facility using submerged plants that can easily introduce and manage water quality improvement functions using submerged plants. It is another object of the present invention to provide a water quality improvement facility using a submerged plant, which is capable of controlling the water level by itself and maintains an optimal level for the growth of the submerged plant even under changes in the external environment such as weather conditions. In another aspect, the present invention is to provide a water quality improvement equipment using a new type of submerged plants that can be separated and the assembly process is simple, easy to maintain and manage.
상술한 목적을 달성하기 위한 본 발명의 침수식물을 이용한 수질개선 설비는수로의 수위를 조절하는 수위조절부(10)와 침수식물의 매토종자를 수납하는 매토종자수납부(20)와 상기 수위조절부(10)와 매토종자수납부(20)를 결합하는 결합부재(30)를 포함하는 것을 특징으로 한다.Water quality improvement equipment using the submerged plants of the present invention for achieving the above object is the water
이와 같은 본 발명에 따른 침수식물을 이용한 수질개선 설비에서, 상기 수위조절부(10)는, 몸체(11)와 상기 몸체에 연결되어 수로 측면(300) 쪽으로 길이 조절이 되는 날개(12)와 상기 매토종자수납부(20)에 결합되는 지지부(13)와 상기 결합부재(30)를 고정시키는 결합부재 고정홀더(14)를 포함하여 구성되되, 상기 날개(12)는, 상기 수로 측면(300)에 상기 날개(12)가 밀착되도록 탄성부재(15)를 포함하는 것을 특징으로 한다.In the water quality improvement facility using the submerged plants according to the present invention, the water
이와 같은 본 발명에 따른 침수식물을 이용한 수질개선 설비에서, 상기 매토종자수납부(20)는, 트레이(21)와 상기 트레이(21)를 덮는 덮개(24)를 포함하여 구성되되, 상기 트레이(21)는, 상기 매토종자수납부(20)를 수로 지면(200)에 고정하기 위한 고정홀(22)과 여러 개의 상기 매토종자수납부(20)를 연결시키기 위한 연결부(23)와 상기 고정홀(22)을 관통하여 상기 수로 지면(200)과 결합되는 고정부재(25)를 포함하여 구성되며, 상기 연결부(23)는 상기 결합부재(30)와도 결합되는 것을 특징으로 한다.In such a water quality improvement facility using a submerged plant according to the present invention, the soil
이와 같은 본 발명에 따른 침수식물을 이용한 수질개선 설비에서, 상기 침수식물은, 붕어마름, 검정말, 말즘, 나사말, 물수세미 중 하나 이상으로 구성되는 것을 특징으로 한다.In the water quality improvement facility using the submerged plants according to the present invention, the submerged plants, characterized in that consisting of one or more of crucian carp, black horse, horse, screw, water loofah.
이와 같은 본 발명에 따른 침수식물을 이용한 수질개선 설비에서, 상기 매토종자수납부(20)에는 매토종자를 수납하거나 또는 매토종자와 일반토양을 50대 50의 비율로 혼합한 것을 수납하는 것을 특징으로 한다.
In such a water quality improvement facility using a submerged plant according to the present invention, the soil
본 발명의 침수식물을 이용한 수질개선 설비는, 설치공간에 제약받지 않기 때문에, 침수식물의 매토종자를 이용하여 기존의 소하천이나 인공수로에 수질정화 기능을 쉽게 도입 가능한 효과가 있으며, 기존의 수로에 침수식물이 서식 가능한 구조가 제공됨으로써, 생태환경이 조성·유지될 수 있어, 침수식물에 의한 자연 정화능력으로 질소, 인및 영양염류가 저감되어 뛰어난 수질정화효과가 있으며, 수로 내의 질소와 인을 제거하며 조류의 성장을 억제함으로써 하천의 생태적 기능을 개선하는 효과가 있으며, 수위조절기능을 통해 침수식물의 성장에 효과적인 수위 높이를 유지할 수 있으며, 수질정화 시설의 설치·유지·관리 면에 경비 및 시간을 절감할 수 있어 경제적인 이점이 있으며, 효과가 빠르며 생물농축이나 생태계 파괴와 같은 2차 오염이 없다는 효과가 있다.
Since the water quality improvement equipment using the submerged plants of the present invention is not limited to the installation space, it is possible to easily introduce the water purification function to existing small rivers or artificial waterways by using the soil soil seed of the submerged plants, By providing a structure that can inhabit submerged plants, an ecological environment can be created and maintained, and natural purification ability by submerged plants reduces nitrogen, phosphorus and nutrients, resulting in an excellent water purification effect. It is effective in improving the ecological function of rivers by removing algae and restraining the growth of algae. The water level control function can maintain the level of water effective for the growth of submerged plants. It saves time and has an economic advantage. It is fast and effective for secondary pollution such as bioaccumulation and ecosystem destruction. There is that effect.
도 1은 종래 발명인 생태환경보호 및 수질정화용 수로의 사시도 및 단면도.
도 2는 본 발명의 바람직한 실시예에 따른 침수식물을 이용한 수질개선 설비의 사시도.
도 3은 도 2의 침수식물을 이용한 수질개선 설비에 적용하는 수위조절부의 사시도.
도 4는 도 2의 침수식물을 이용한 수질개선 설비에 적용하는 수위조절부의 작동상태의 예시도.
도 5는 도 2의 침수식물을 이용한 수질개선 설비에 적용하는 매토종자수납부의 사시도.
도 6은 도 2의 침수식물을 이용한 수질개선 설비에 적용하는 매토종자수납부의 분리 사시도.
도 7은 도 2의 침수식물을 이용한 수질개선 설비를 수로에 설치한 예시도.
도 8은 도 2의 침수식물을 이용한 수질개선 설비를 수로에 설치한 예의 측면 단면도.
도 9는 본 발명의 수질개선효과를 평가하기 위하여 수로에 도입된 침수식물을 나타낸 예시도.
도 10은 본 발명에 적용하는 침수식물의 매토종자의 비율에 따른 성장도를 나타낸 도표.
도 11은 본 발명에 적용하는 침수식물의 수위 조절에 따른 성장도를 나타낸 도표.
도 12는 본 발명에 의한 수로 내의 질소 제거 효과를 나타낸 도표.
도 13은 본 발명에 의한 수로 내의 인 제거 효과를 나타낸 도표.
도 14는 본 발명에 의한 수로 내의 조류억제 효과를 나타낸 도표.1 is a perspective view and a cross-sectional view of a conventional waterway for ecological environment protection and water purification.

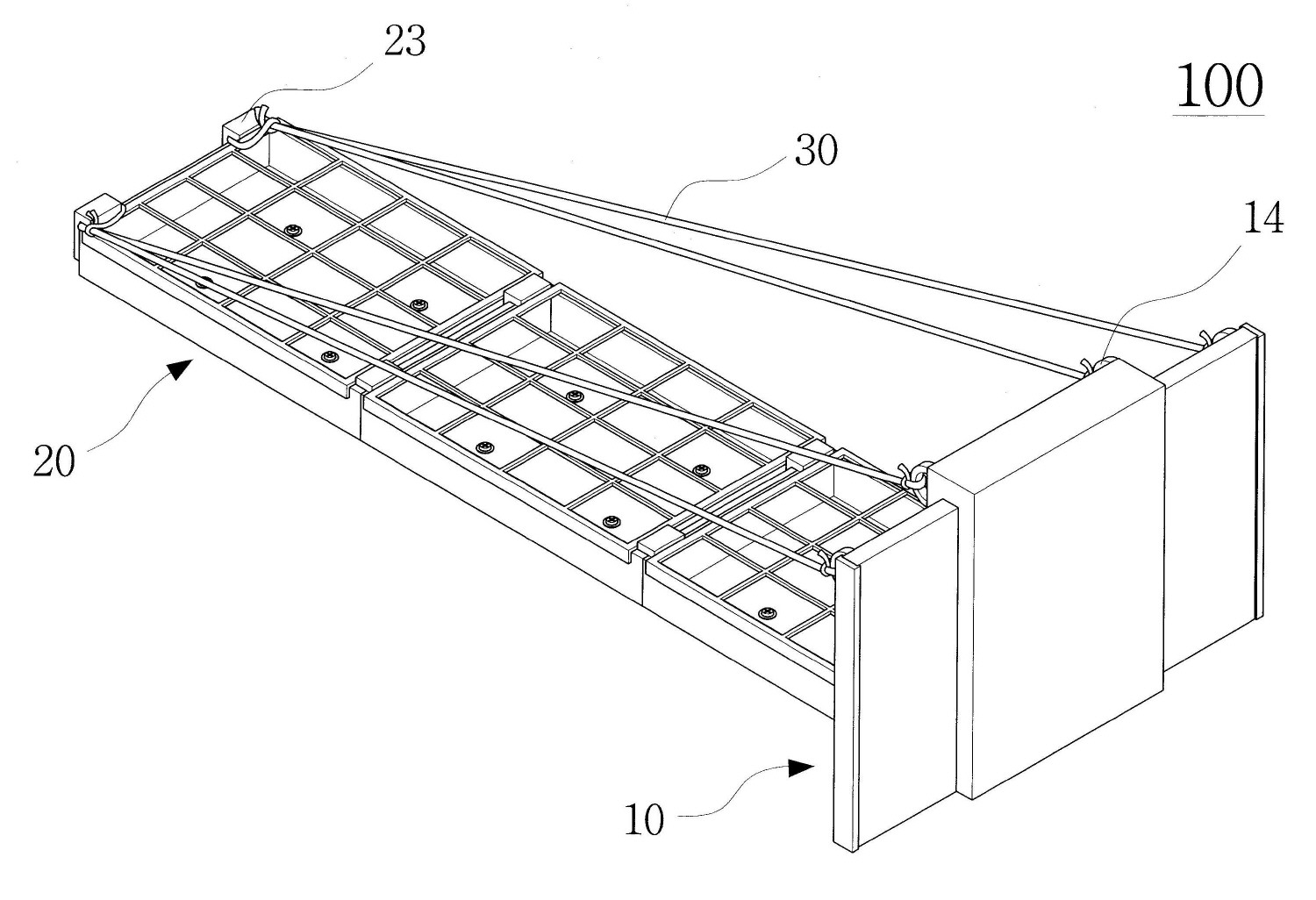

Figure 2 is a perspective view of the water quality improvement equipment using submerged plants in accordance with a preferred embodiment of the present invention.
Figure 3 is a perspective view of the water level control unit applied to the water quality improvement equipment using the submerged plants of FIG.
Figure 4 is an illustration of the operating state of the water level control unit applied to the water quality improvement equipment using the submerged plants of FIG.
5 is a perspective view of the soil seed storage unit applied to the water quality improvement facility using the submerged plants of FIG.
6 is an exploded perspective view of the soil seed storage unit applied to the water quality improvement facility using the submerged plants of FIG.
FIG. 7 is an exemplary view of installing a water quality improvement facility using a submerged plant of FIG. 2 in a waterway. FIG.
8 is a side cross-sectional view of an example in which a water quality improvement facility using the submerged plants of FIG. 2 is installed in a waterway.
9 is an exemplary view showing a submerged plant introduced into the waterway to evaluate the water quality improvement effect of the present invention.
Figure 10 is a chart showing the growth rate according to the ratio of the soil seed of the submerged plants applied to the present invention.
Figure 11 is a chart showing the growth rate according to the water level control of submerged plants applied to the present invention.
12 is a table showing the nitrogen removal effect in the waterway according to the present invention.
Fig. 13 is a diagram showing the effect of phosphorus removal in the channel according to the present invention.
Figure 14 is a chart showing the algae inhibition effect in the waterway according to the present invention.
상기 본 발명의 목적과 특징 및 장점은 첨부도면 및 다음의 상세한 설명을 참조함으로서 더욱 쉽게 이해될 수 있을 것이다.
The objects, features and advantages of the present invention will be more readily understood by reference to the accompanying drawings and the following detailed description.
이하, 첨부된 도면을 참조하여 본 발명의 바람직한 실시예의 구성 및 그 작용 효과에 대해 상세히 설명하면 다음과 같다.
Hereinafter, with reference to the accompanying drawings will be described in detail the configuration and effect of the preferred embodiment of the present invention.
도 2는 본 발명의 바람직한 실시예에 따른 침수식물을 이용한 수질개선 설비를 도시한 것으로, 상기 침수식물을 이용한 수질개선 설비는 기존 수로나 소하천 또는 인공수로와 같은 콘크리트 구조물에 쉽게 연결하여 사용할 수 있도록 격자형태로 형성되며, 수로의 수위를 조절하는 수위조절부(10)와 침수식물의 매토종자를 수납하는 매토종자수납부(20)와 상기 수위조절부(10)와 매토종자수납부(20)를 결합하는 결합부재(30)를 포함하여 구성된다.
Figure 2 illustrates a water quality improvement equipment using a submerged plant according to a preferred embodiment of the present invention, the water quality improvement equipment using the submerged plants so that it can be easily connected to a concrete structure such as existing waterways or small rivers or artificial waterways It is formed in the form of a grid, the water
상기 수위조절부(10)는 수로와 연결된 하천의 수위가 낮아지더라도, 수로의 수위가 낮아지지 않고, 수로에서 하천으로 물의 이동을 막아, 침수식물이 효과적으로 성장할 수 있는 수위를 유지하도록 최소 30cm이상의 높이로 형성된다. 또한 도 3 및 도 4에 도시된 바와 같이, 상기 수위조절부(10)는 수로마다 폭이 다르더라도 적용이 가능하도록, 몸체(11)와 상기 몸체에 연결되어 수로 측면(300) 쪽으로 길이 조절이 되는 날개(12)로 구성되어 있으며, 몸체(11)는 날개(12)를 수용하는 공간이 측면으로 뚫려 있어서 날개(12)를 슬라이드 식으로 꺼내어 수로의 폭에 맞는 길이로 조절하여 적용할 수 있다. 상기 날개(12)의 측면 끝단부에는 탄성부재(15)를 날개(12)의 높이와 같도록 부착하여, 날개(12)와 맞닿는 수로 측면(300)이 고르지 못하여도 날개(12)와 수로 측면(300)에 틈이 생기지 않도록 보완할 수 있다.
The water
또한 상기 수위조절부(10)는 하천에 휩쓸려 흘러가지 않도록 고정하기 위해, 상기 매토종자수납부(20)와 연결을 하는데 이때, 도 3 및 도 8의 (b)에 도시된 바와 같이, 상기 매토종자수납부(20)의 트레이(21)의 측면과 수위조절부(10)의 측면이 맞닿는 수위조절부(10) 몸체(11)의 하단부에 'ㄱ'의 형태로 하단으로 개구된 지지부(13)를 다수 개 형성하여, 상기 수위조절부(10)와 맞닿는 트레이(21)의 측벽에 끼워서 고정한다.
In addition, the water
상기 매토종자수납부(20)는, 도 5 및 도 6에 도시된 바와 같이, 매토종자를 수납하는 트레이(21)와, 상기 트레이(21)에 수납된 매토종자가 물살에 휩쓸려서 유실되지 않도록 상기 트레이(21)를 덮어 보호하는 덮개(24)를 포함하여 구성된다. As illustrated in FIGS. 5 and 6, the soil
상기 트레이(21)는 침수식물의 매토종자를 담을 수 있도록 깊이가 10cm 이상이며, 상기 매토종자수납부(20)를 수로 지면(200)에 고정하기 위해 상기 트레이(21)의 하측면에는 고정부재(25)를 삽입할 수 있는 고정홀(22)이 다수 개 형성된다. 수로 지면(200)에도 도 8에 도시된 바와 같이, 고정부재(25)를 삽입할 수 있는 홈을 다수 개 형성하여, 상기 고정부재(25)를 고정홀(22)과 수로 지면(200)의 홈에 삽입하여, 상기 트레이(21)가 지면에 고정부착되도록 한다. 또한 상기 트레이(21)는 수로 지면(200)과 같이 강도가 단단한 콘크리트 재질이 아니라, 하천 및 강의 바닥과 같이 자갈, 또는 흙으로 덮인 지면에 설치할 때에는 상기 고정부재(25)대신 보다 길이가 긴 말뚝을 이용하여 지면에 고정할 수 있다.
The
또한 상기 매토종자수납부(20)는, 도 5 및 도 8의 (a)에 도시된 바와 같이, 여러 개의 매토종자수납부(20)를 연결시켜 사용할 수 있도록 상기 트레이(21)의 측벽 상단에 'ㄱ'의 형태로 하단으로 개구된 연결부(23)를 다수 개 형성하며, 상기 연결부(23)는 다른 매토종자수납부(20) 트레이(21)의 측벽에 끼워서 고정할 수 있다.
In addition, the soil
상기 결합부재(30)는, 상기 수위조절부(10)와 매토종자수납부(20)의 결합을 보완하기 위한 수단으로, 도 2에 도시된 바와 같이, 상기 결합부재(30)의 양 끝단을 수위조절부(10)와 매토종자수납부(20)에 각각 연결하기 위해, 수위조절부(10)의 상단에 다수 개 결합부재 고정홀더(14)를 형성하고, 매토종자수납부(20)에서는 상기 트레이(21)의 측벽에 'ㄱ'의 형태로 형성된 연결부(23)를 이용한다. 상기 결합부재(30)는, 수위조절부(10)의 지지부(13)를 매토종자수납부(20)의 트레이(21)의 측벽에 끼운 뒤, 한쪽 끝을 각 결합부재 고정홀더(14)에 결합하고, 반대쪽 끝을 트레이(21)의 연결부(23)에 고정하여, 수위조절부(10)의 하단부뿐만이 아니라 상단부도 매토종자수납부(20)에 단단히 결합 되도록 한다.
The
또한 본 발명의 수질개선 설비에 적용할 수 있는 침수식물은, 붕어마름(Ceratophyllum demersum), 검정말(Hydrilla verticilata), 말즘(Potamogeton cripus), 나사말(Vallisneria natan), 물수세미(Myriophyllum verticillatum) 등의 침수식물 중 한가지 이상으로 구성될 수 있으며, 상기 매토종자수납부(20)에는 매토종자를 수납하거나 또는 매토종자와 일반토양을 50대 50의 비율로 혼합한 형태로 수납하여, 도 9의 예시와 같이, 수로 내에서 발아 및 성장하여 수로 내의 오염물질을 제거하게 된다.
In addition, submerged plants that can be applied to the water quality improvement equipment of the present invention, submerged such as carp (Ceratophyllum demersum), black horse (Hydrilla verticilata), Malm (Potamogeton cripus), screw (Vallisneria natan), water scrubber (Myriophyllum verticillatum) It may be composed of one or more of the plants, the soil
도 10 및 도 11은 생장 조건에 따른 침수식물의 성장 효과를 나타낸 도표로, 도 10은 매토종자와 일반토양의 비율에 따른 붕어마름(Ceratophyllum demersum)과 검정말(Hydrilla verticilata)의 성장 효과를 나타낸 도표로, 매토종자의 종류에 따라, 매토종자와 일반토양의 비율을 조절하거나, 수로 내 환경에 따라 매토종자를 선별하여 선택함으로써 침수식물이 보다 효과적으로 성장하는 것을 알 수 있으며, 도 11은 본 발명에 적용하는 침수식물의 효과적 성장을 위한 수위 조절 실험 결과를 나타낸 도표로, 침수식물이 물에 완전히 잠긴 상태(submerged)가 물에 일부 (waterlogged)잠긴 상태인 때보다 성장 효과가 높으며, 이는 성장 기간이 길어질수록 더 현저하게 차이가 남을 알 수 있다. 본 발명은, 도 10과 도 11에서 나타난 실험결과를 반영하여, 성장 조건을 가장 만족시킬 수 있는 매토종자와 일반토양의 비율 및 침수식물을 선정하되, 침수식물의 효과적 성장을 위한 최적의 수위 조절을 통하여, 상기와 같은 수로환경 정화효과를 최대화할 수 있는 성장 환경을 제공한다.
10 and 11 are diagrams showing the growth effect of submerged plants according to the growth conditions, Figure 10 is a chart showing the growth effect of the crucian carp (Ceratophyllum demersum) and black horse (Hydrilla verticilata) in accordance with the ratio of soil seed and common soil In accordance with the type of soil seed, by adjusting the ratio of soil seed and general soil, or by selecting and selecting the soil seed according to the environment in the channel, it can be seen that the submerged plants grow more effectively, Figure 11 This chart shows the results of water level control experiments for the effective growth of submerged plants. The submerged plants are more submerged than the waterlogged submerged plants. The longer it is, the more noticeable the difference remains. The present invention, while reflecting the results of the experiment shown in Figures 10 and 11, selects the ratio of the soil and general soil and submerged plants that can best meet the growth conditions, the optimum level control for effective growth of the submerged plants Through this, it provides a growth environment that can maximize the water purification effect as described above.
도 12 내지 도 14는 각각 본 발명에 의한 수로 내의 질소, 인 제거 효과와 조류억제 효과를 나타낸 도표로, 본 발명에 의한 도입된 침수식물은 하천의 용존산소의 농도를 조절하여 식물성장기에는 호기성과 혐기성이 변동하여 질산화와 탈질의 연쇄적 반응을 유도할 수 있는데 질산화에 의하여 생성된 질산성 질소는 침수식물에 의하여 효과적으로 흡수되며, 혐기성 상태에서는 탈질을 유도하여 하천 내 질소를 설비 밖으로 영구적으로 제거할 수 있다. 이러한 호기성과 혐기성의 연쇄적 과정에서 수체 내 유기물질을 제거할 수 있는 자연적 SBR(Sequential Batch Reactor) 및 A2O( Anerobic-Anoxic-Oxic) 처리공정과 유사한 기능을 수행할 수 있다. 또한 침수식물의 광합성에 의한 수체의 pH 변화는 수체 내 인의 거동에 영향을 미치게 되는데 제안된 설비에서는 침수식물에 의한 직접 흡수와 주로 pH 변화에 의한 침전에 의하여 제거된다. 또한 침수식물이 우점하게 되면 조류의 발생을 억제하게 되는데 침수식물이 일단 자리를 잡게 되면 수체 내 영양물질과 빛에 대하여 경쟁과정에 있는 조류의 성장을 억제하게 된다.
12 to 14 are diagrams showing the nitrogen, phosphorus removal effect and algae suppression effect in the channel according to the present invention, respectively, the introduced submerged plants according to the present invention by controlling the concentration of dissolved oxygen in the stream aerobic Anaerobic fluctuations can induce a chain reaction of nitrification and denitrification. Nitric acid produced by nitrification is effectively absorbed by submerged plants. In anaerobic conditions, denitrification can be induced to permanently remove nitrogen from the stream. Can be. In this aerobic and anaerobic chain process, it can perform functions similar to natural SBR (Sequential Batch Reactor) and A2O (Anerobic-Anoxic-Oxic) process that can remove organic substances in the water body. In addition, the pH change of water bodies due to photosynthesis of submerged plants affects the behavior of phosphorus in the water bodies. In the proposed plant, it is removed by direct absorption by submerged plants and precipitation by mainly pH changes. In addition, when immersed plants dominate, they suppress the occurrence of algae. Once the plants are in place, they inhibit the growth of algae in the process of competition for nutrients and light in the water.
이와 같은 구성으로 본 발명은, 침수식물의 매토종자를 이용하여 기존의 소하천이나 인공수로에 수질정화 기능을 쉽게 도입 가능하며, 기존의 수로에 침수식물이 서식 가능한 생태환경이 조성·유지될 수 있고, 수위조절기능을 통해 침수식물의 성장에 효과적인 수위 높이를 유지할 수 있는 수질개선 설비를 제공한다.
With the above configuration, the present invention can easily introduce the water purification function to existing small rivers or artificial waterways by using the soil seed of the submerged plants, and an ecological environment in which the submerged plants can be inhabited in the existing waterways can be created and maintained. In addition, the water level control function provides water quality improvement facilities that can maintain the effective level of water level for the growth of submerged plants.
본 발명은 상술한 특정의 바람직한 실시예에 한정되지 아니하며, 청구범위에서 청구하는 본 발명의 요지를 벗어남이 없이 당해 발명이 속하는 기술분야에서 통상의 지식을 가진 자라면 누구든지 다양한 변형실시가 가능한 것은 물론이고, 그와 같은 변경은 청구범위 기재의 범위 내에 있게 된다.
It will be understood by those skilled in the art that various changes in form and details may be made therein without departing from the spirit and scope of the invention as defined in the appended claims and their equivalents. Of course, such modifications are within the scope of the claims.
10 : 수위조절부 11 : 몸체
12 : 날개 13 : 지지부
14 : 결합부재 고정홀더 15 : 탄성부재
20 : 매토종자수납부 21 : 트레이
22 : 고정홀 23 : 연결부
24 : 덮개 25 : 고정부재
30 : 결합부재 100 : 침수식물을 이용한 수질개선 설비
200 : 수로 지면 300 : 수로 측면10: water level control unit 11: body
12
14: coupling member fixing holder 15: elastic member
20: soil seed storage 21: tray
22: fixing hole 23: connection portion
24: cover 25: fixing member
30: coupling member 100: water quality improvement equipment using submerged plants
200: channel surface 300: channel side
Claims (5)
침수식물의 매토종자를 수납하는 매토종자수납부(20)와;
상기 수위조절부(10)와 매토종자수납부(20)를 결합하는 결합부재(30)를; 포함하여 구성되되,
상기 수위조절부(10)는;
몸체(11)와;
상기 몸체에 연결되어 수로 측면(300) 쪽으로 길이 조절이 되는 날개(12)와;
상기 매토종자수납부(20)에 결합되는 지지부(13)와;
상기 결합부재(30)를 고정시키는 결합부재 고정홀더(14)를; 포함하여 구성되고,
상기 날개(12)는,
상기 수로 측면(300)에 상기 날개(12)가 밀착되도록 탄성부재(15)를; 포함하는 것을 특징으로 하는 침수식물을 이용한 수질개선 설비.
A water level control unit 10 for adjusting the water level of the channel;
A landfill seed storage unit 20 for storing landfill seeds of submerged plants;
A coupling member 30 for coupling the water level control unit 10 and the soil seed storage unit 20; Including but not limited to
The water level control unit 10;
A body 11;
A wing 12 connected to the body and having a length adjusted toward the channel side 300;
A support 13 coupled to the soil seed storage 20;
A coupling member fixing holder (14) for fixing the coupling member (30); Is configured to include,
The wing 12,
An elastic member 15 such that the wing 12 is in close contact with the channel side 300; Water quality improvement equipment using a submerged plant, characterized in that it comprises.
상기 매토종자수납부(20)는,
트레이(21)와;
상기 트레이(21)를 덮는 덮개(24)를; 포함하여 구성되되,
상기 트레이(21)는,
상기 매토종자수납부(20)를 수로 지면(200)에 고정하기 위한 고정홀(22)과;
여러 개의 매토종자수납부(20)를 연결시키기 위한 연결부(23)와;
상기 고정홀(22)을 관통하여 상기 수로 지면(200)과 결합되는 고정부재(25)를; 포함하여 구성되며,
상기 연결부(23)는,
상기 결합부재(30)와도 결합되는 것을 특징으로 하는 침수식물을 이용한 수질개선 설비.
The method of claim 1,
The soil seed storage unit 20,
A tray 21;
A cover 24 covering the tray 21; Including but not limited to
The tray 21,
A fixing hole 22 for fixing the seed seed storage unit 20 to the waterway surface 200;
A connection part 23 for connecting a plurality of soil seed storage parts 20;
A fixing member 25 penetrating the fixing hole 22 and coupled to the channel surface 200; Including,
The connecting portion 23,
Water quality improvement equipment using submerged plants, characterized in that also coupled to the coupling member (30).
상기 침수식물은,
붕어마름, 검정말, 말즘, 나사말, 물수세미 중 하나 이상을 포함하여 구성되는 것을 특징으로 하는 침수식물을 이용한 수질개선 설비.
The method of claim 1,
The submerged plant,
Water quality improvement equipment using submerged plants, characterized in that comprises at least one of crucian carp, black horse, horse, screw, water loofah.
상기 매토종자수납부(20)에는
매토종자를 수납하거나 또는 매토종자와 일반토양을 50대 50의 비율로 혼합한 것을 수납하는 것을 특징으로 하는 침수식물을 이용한 수질개선 설비.The method of claim 1,
The soil seed storage unit 20
A water quality improvement facility using a submerged plant, characterized in that for storing the soil seed or a mixture of the soil seed and the general soil at a ratio of 50 to 50.
