본 발명은 상품에 표시된 바코드 또는 큐알코드 등의 광학코드를 이용하여 확인된 해당 상품정보를 태그 애플릿의 콘텐츠 정보로 변환하고 엔에프시 통신방식으로 엔에프시 이동단말에 전송하여 확인하도록 하는 상품정보 제공 시스템에 관한 것으로 상품의 광학코드를 촬영하여 표시하는 패널부와 패널부가 촬영한 광학코드를 인식하고 상품 데이터로 변환하는 운용부를 포함하는 기기부 및 운용부가 전송한 상품 데이터를 인가받고 태그 애플릿으로 변환하여 운용부에 전송하는 서버부를 포함하고, 운용부는 서버부가 전송한 태그 애플릿을 기록하고, 패널부에 출력하며, 패널부는 태깅한 엔에프시 이동단말에 태그 애플릿을 엔에프시의 통신방식으로 송신하는 특징에 의하여 광학코드로 상품의 정보를 정확하게 확인하고 엔에프시 이동단말로 신속하게 확인하므로 최적의 상품을 구매할 수 있는 효과가 있다. The present invention converts the product information identified by using an optical code such as a bar code or a QR code displayed on the product into the content information of the tag applet, and transmits the product information to the NFC mobile terminal through the NFC communication method for verification. The present invention relates to a system for providing a product including a panel unit for photographing and displaying an optical code of a product, and an operation unit for recognizing and converting the optical code photographed by the panel to product data. The server unit converts and transmits the tag applet to the operation unit, and the operation unit records the tag applet transmitted by the server unit and outputs it to the panel unit, and the panel unit transmits the tag applet to the NFC mobile terminal tagged by the NFC communication method. With the feature of transmitting, the information of the goods is accurately confirmed by the optical code, OK, so it is effective to purchase the best products.

Figure R1020110007792
Figure R1020110007792

Description

상품정보 제공 시스템{A offer system of products information}A offer system of products information

본 발명은 상품에 표시된 광학코드를 인식하고 광학코드에 포함된 상품정보를 이동단말에 콘텐츠로 제공하는 것으로 더욱 상세하게는 상품에 표시된 바코드 또는 큐알코드 등의 광학코드를 이용하여 확인된 해당 상품정보를 태그 애플릿의 콘텐츠 정보로 변환하고 엔에프시의 근거리 통신으로 엔에프시 이동단말에 전송하여 확인하도록 하는 상품정보 제공 시스템에 관한 것이다.
The present invention recognizes an optical code displayed on a product and provides the product information included in the optical code as a content to a mobile terminal. More particularly, the product information identified using an optical code such as a barcode or a QR code displayed on the product. The present invention relates to a product information providing system for converting the content into content information of a tag applet and transmitting the same to the NFC mobile terminal through near field communication of the NFC.

이동단말은 이동통신 시스템이 형성하는 서비스 영역 안을 자유롭게 이동하면서 원하는 상대방과 무선접속하여 통신하는 장비이고, 언제 어디서 발생할지 모르는 통신에 대비하여 항상 휴대하는 이동단말은 통신에 실제 사용하는 시간이 매우 적어 활용률이 낮으며, MP3, 카메라, 녹음기, 멀티미디어 재생기, 게임기, 소형 컴퓨터 등의 기능을 부가하여 활용도를 높이는 추세이고, 최근에는 전자결제, 피투피(P2P) 통신, 태그 등을 위한 근거리 통신(NFC) 기능을 부가하여 그 활용도를 더욱 높이고 있다. A mobile terminal is a device that freely moves within a service area formed by a mobile communication system and wirelessly communicates with a desired party, and a mobile terminal that is always carried in preparation for communication that does not know when and where it takes place has very little time for communication. Its utilization rate is low, and it is increasing trend by adding functions such as MP3, camera, recorder, multimedia player, game machine, small computer, etc. Recently, near field communication (NFC) for electronic payment, P2P communication, tag, etc. By adding functions, the utilization is further increased.

최근의 이동단말은 근거리 통신(NFC: near field communication) 기능을 구비하는 추세이므로, 이하의 설명에서 이동단말은 엔에프시 이동단말로 정의하여 설명하기로 한다. Recently, since a mobile terminal has a near field communication (NFC) function, the mobile terminal is defined as an NFC mobile terminal in the following description.

또한, 통신 기술의 발달과 제조기술의 개발 및 대량 생산기술 향상 등에 의하여 엔에프시 이동단말의 가격 및 통신비용이 낮아지었고 개인통신수단 시대가 되면서 평균적으로 성인 1 인당 1 대의 엔에프시 이동단말을 소지하게 되었다. In addition, due to the development of communication technology, development of manufacturing technology, and improvement of mass production technology, the price and communication cost of NFC mobile terminals have decreased. Possessed.

한편, 상품을 구매하는 구매자는 해당 상품에 대하여 사전 지식을 가지고 있고 필요에 의하여 선택된 상품을 구매하며, 판매자는 많은 구매자에 의하여 자신의 상품이 선택되도록 상품의 특징 등을 부각시켜 홍보 또는 광고를 하는 것이 일반적이다. On the other hand, a buyer who purchases a product has prior knowledge of the product and purchases the product selected as needed, and the seller promotes or advertises by highlighting the characteristics of the product so that the product is selected by many buyers. Is common.

구매자는 동일 유사한 종류의 상품이 다수인 경우에 최적의 선택을 위하여 잠시 망설이거나 고민할 수 있다. The buyer may hesitate or worry for a while for the optimal choice when there are a large number of products of the same kind.

그리고 각 상품에는 제품명, 제조사, 가격, 출시일자, 유효기간, 일련번호, 적재위치 등등의 정보를 함축적으로 포함하는 바코드(bar-code) 또는 큐알코드(qr-code)를 표시한다. Each product is marked with a bar-code or qr-code that implicitly includes information such as product name, manufacturer, price, release date, expiration date, serial number, loading location, and so on.

종래 기술에 의한 상품의 광고, 사용설명, 기능 등의 정보를 별도의 광고지, 설명서, 홍보물 등을 통하여 불연속적이며 집중적인 방식의 이벤트(event)로 진행되고 있다. Information such as advertisements, instructions for use, and functions of products according to the prior art are proceeded as discrete and intensive events through separate flyers, manuals, promotional materials, and the like.

그러므로 상품의 사용자 또는 구매자는 상품을 광고하는 이벤트 시기에 해당 정보를 취득하여 알고 있을 수 있지만 그 확률이 떨어지고 또한, 해당 이벤트에 참가하여 상품의 광고정보를 알고 있는 경우에도 시간이 지나면 잊게 되어 광고의 효과가 떨어지는 문제가 있다. Therefore, the user or the buyer of the product may know the information by acquiring the information at the time of the event to advertise the product, but the probability decreases, and even if the product participates in the event and knows the advertisement information of the product, it will be forgotten over time. There is a problem that the effect is poor.

특히, 상품의 구체적인 광고정보, 유통기한, 이용 방법 등의 정보는 수시로 변경되어 갱신되므로 정확한 정보를 구매자에게 전달하기 어려운 문제가 여전히 남아 있다. In particular, since information such as specific advertisement information, expiration date, and usage method of the product is changed and updated from time to time, it is still difficult to deliver accurate information to the buyer.

그러므로 상품에 표시된 큐알코드 또는 바코드(이하, ‘광학코드’라 한다.)를 이용하여 구매자가 필요로 하거나 알릴 필요가 있는 광고정보, 홍보정보, 상품명칭, 출고일자, 유통기한, 제조사, 일련번호, 가격정보 등을 포함하는 상품에 대한 특징적인 정보(이하, ‘상품정보’라 한다.)를 제공하는 기술을 개발할 필요가 있다. Therefore, by using the QR code or barcode (hereinafter referred to as 'optical code') displayed on the product, the advertisement information, promotional information, product name, date of shipment, expiration date, manufacturer, serial number that the buyer needs or need to inform It is necessary to develop a technology for providing characteristic information (hereinafter, referred to as 'product information') on a product including price information.

특히, 각 상품에 표시된 광학코드에 포함되는 상품정보를 각 개인이 휴대하는 엔에프시 이동단말에 근거리 통신으로 제공하여 구매자가 정확한 상품정보를 신속하게 확인하도록 하는 기술을 개발할 필요가 있다.
In particular, there is a need to develop a technology that allows buyers to quickly check accurate product information by providing the product information included in the optical code displayed on each product to the NFC mobile terminal carried by each individual by near field communication.

상기와 같은 종래 기술의 문제점 및 필요성을 해소하기 위하여 상품에 표시된 광학코드를 인식하고 광학코드에 포함되는 상품정보를 엔에프시 태그 애플릿 정보로 변환하여 엔에프시 이동단말에 전송 및 확인하도록 하는 상품정보 제공 시스템을 제공하는 것이 그 목적이다.
In order to solve the problems and necessity of the prior art as described above, a product for recognizing the optical code displayed on the product and converting the product information included in the optical code into the NFC tag applet information for transmission and confirmation to the NFC mobile terminal The purpose is to provide an information providing system.

상기와 같은 목적을 달성하기 위하여 안출한 본 발명은 상품의 광학코드를 촬영하여 표시하는 패널부와 패널부가 촬영한 광학코드를 인식하고 상품 데이터로 변환하는 운용부를 포함하는 기기부 및 운용부가 전송한 상품 데이터를 인가받고 태그 애플릿으로 변환하여 운용부에 전송하는 서버부를 포함하고, 운용부는 서버부가 전송한 태그 애플릿을 기록하고, 패널부에 출력하며, 패널부는 태깅한 엔에프시 이동단말에 태그 애플릿을 엔에프시(NFC, Near Field Communication) 통신방식으로 송신하는 상품정보 제공 시스템을 제시한다. In order to achieve the above object, the present invention transmits an apparatus and an operating unit including a panel unit for photographing and displaying an optical code of a product and an operating unit for recognizing and converting the optical code photographed by the panel into product data. The server unit receives the product data, converts it into a tag applet, and transmits the tag applet to the operation unit. The present invention provides a product information providing system for transmitting NFC (Near Field Communication).

바람직하게, 패널부는 상품의 큐알코드로 이루어진 광학코드를 촬영하는 카메라부와, 카메라부가 촬영한 광학코드를 출력하여 표시하는 출력부 및 운용부가 출력한 태그 애플릿을 엔에프시 통신방식으로 무선송신하는 엔에프시 안테나부를 포함한다. Preferably, the panel unit wirelessly transmits the tag unit of the camera unit for photographing the optical code of the QR code of the product, the output unit for outputting and displaying the optical code photographed by the camera unit, and the tag applet output by the operation unit. The antenna includes the NFC.

그리고 운용부는 패널부가 촬영한 광학코드를 인가받고 큐알코드를 인식하여 분석하며 상품 데이터로 변환하는 큐알분석부와, 큐알분석부의 상품 데이터를 인가받고 서버부에 출력하며 서버부로부터 태그 애플릿을 수신하는 프로세스부와, 프로세스부의 제어에 의하여 태그 애플릿을 패널부에 출력하는 엔에프시 콘트롤러부 및 엔에프시 콘트롤러부의 제어에 의하여 태그 애플릿을 기록하거나 삭제하는 태그 애플릿 기록부를 포함한다. In addition, the operation unit receives the optical code photographed by the panel unit, recognizes and analyzes the QR code, and converts it into commodity data. And a processing unit, an NFC controller unit for outputting the tag applet to the panel unit under control of the processor unit, and a tag applet recording unit for recording or deleting the tag applet under control of the NFC controller unit.

여기서 패널부는 상품의 바코드로 이루어진 광학코드를 스캔하는 바코드 스캐너부를 더 포함한다. The panel unit further includes a barcode scanner unit for scanning an optical code made of a barcode of the product.

또한, 운용부는 패널부의 광학코드를 인가받고 바코드를 인식하여 분석하며 상품 데이터로 변환하는 바코드분석부를 더 포함한다.
The operation unit may further include a barcode analysis unit which receives an optical code of the panel unit, recognizes and analyzes a barcode, and converts the barcode into commodity data.

상기와 같은 목적을 달성하기 위하여 안출한 본 발명은 상품의 광학코드를 촬영하여 표시하는 패널부와 패널부가 촬영한 광학코드를 인식하고 상품 데이터로 변환하는 운용부를 포함하는 기기부 및 운용부가 전송한 상품 데이터를 인가받고 태그 애플릿으로 변환하여 운용부에 전송하는 서버부를 포함하고, 운용부는 서버부가 전송한 태그 애플릿을 기록하고, 패널부에 출력하며, 패널부는 태깅한 엔에프시 이동단말에 태그 애플릿을 엔에프시 통신방식으로 송신하고, 서버부는 운용부의 상품 데이터를 인가받고 태그 애플릿으로 변환하는 태그 애플릿 발급부와, 운용부의 상품 데이터를 인가받고 해당 상품정보를 검색하는 상품정보 디비부 및 상품정보 디비부가 검색한 상품정보를 태그 애플릿 발급부에 인가하여 상품 데이터와 매칭된 상태의 태그 애플릿으로 변환하도록 제어하는 제어부를 포함하여 이루어지는 상품정보 제공 시스템을 제시한다. In order to achieve the above object, the present invention transmits an apparatus and an operating unit including a panel unit for photographing and displaying an optical code of a product and an operating unit for recognizing and converting the optical code photographed by the panel into product data. The server unit receives the product data, converts it into a tag applet, and transmits the tag applet to the operation unit. The operation unit records the tag applet transmitted by the server unit, outputs it to the panel unit, and the panel unit tags the applet to the tagged NFC mobile terminal. Is transmitted through the NFC communication method, the server unit receives the product data of the operation unit and converts it into a tag applet. Tag that the product information retrieved by DB department is applied to tag applet issuing unit and matched with product data A product information providing system including a control unit for controlling conversion to an applet is provided.

바람직하게, 패널부는 상품의 큐알코드로 이루어진 광학코드를 촬영하는 카메라부와, 카메라부가 촬영한 광학코드를 출력하여 표시하는 출력부 및 운용부가 출력한 태그 애플릿을 엔에프시 통신방식으로 무선송신하는 엔에프시 안테나부를 포함하고, 출력부는 운용부가 출력하는 상품정보를 출력하여 표시하거나 카메라부가 촬영한 광학코드를 출력하여 표시한다. Preferably, the panel unit wirelessly transmits the tag unit of the camera unit for photographing the optical code of the QR code of the product, the output unit for outputting and displaying the optical code photographed by the camera unit, and the tag applet output by the operation unit. An NFC antenna unit, and the output unit outputs and displays the product information output by the operating unit or the optical code photographed by the camera outputs and displays.

그리고 운용부는 패널부가 촬영한 광학코드를 인가받고 큐알코드를 인식하여 분석하며 상품 데이터로 변환하는 큐알분석부와, 큐알분석부의 상품 데이터를 인가받고 서버부에 출력하며 서버부로부터 태그 애플릿을 수신하는 프로세스부와, 프로세스부의 제어에 의하여 태그 애플릿을 패널부에 출력하는 엔에프시 콘트롤러부와, 엔에프시 콘트롤러부의 제어에 의하여 태그 애플릿을 기록하거나 삭제하는 태그 애플릿 기록부 및 태그 애플릿을 멀티미디어 신호로 변환하여 패널부에 출력하는 출력제어부를 포함하고, 프로세스부는 태그 애플릿을 엔에프시 콘트롤러부와 출력제어부에 각각 출력한다. In addition, the operation unit receives the optical code photographed by the panel unit, recognizes and analyzes the QR code, and converts it into commodity data. Converts the processor unit, the NFC controller unit for outputting the tag applet to the panel unit under control of the processor unit, and the tag applet recorder and tag applet for recording or deleting the tag applet under control of the NFC controller unit into multimedia signals. And an output control unit for outputting to the panel unit, and the processor unit outputs the tag applet to the NFC controller unit and the output control unit, respectively.

여기서 패널부는 상품의 바코드로 이루어진 광학코드를 스캔하는 바코드 스캐너부를 더 포함한다. The panel unit further includes a barcode scanner unit for scanning an optical code made of a barcode of the product.

또한, 운용부는 패널부의 광학코드를 인가받고 바코드를 인식하여 분석하며 상품 데이터로 변환하는 바코드분석부를 더 포함한다.
The operation unit may further include a barcode analysis unit which receives an optical code of the panel unit, recognizes and analyzes a barcode, and converts the barcode into commodity data.

상기와 같은 목적을 달성하기 위하여 안출한 본 발명은 상품의 광학코드를 촬영하여 표시하는 패널부와 패널부가 촬영한 광학코드를 인식하고 상품 데이터로 변환하며 상품 데이터를 태그 애플릿으로 변환하는 운용부를 포함하는 기기부로 이루어지고, 패널부는 태깅한 엔에프시 이동단말에 태그 애플릿을 엔에프 통신방식으로 송신하는 상품정보 제공 시스템을 제시한다. The present invention devised to achieve the above object includes a panel unit for photographing and displaying the optical code of the product, and an operation unit for recognizing the optical code photographed by the panel unit, converting the product into product data, and converting the product data into a tag applet. It consists of a device unit, and the panel unit proposes a product information providing system for transmitting the tag applet to the NFC mobile terminal tagged in the NFC communication method.

바람직하게, 운용부와 접속하고 링크 정보에 연계된 다수의 상품정보를 기록하는 상품정보 디비부를 포함하는 서버부를 더 포함하여 이루어진다. The server unit may further include a server unit including a product information DB unit connected to the operation unit and recording a plurality of product information associated with the link information.

그리고 운용부는 패널부가 촬영한 광학코드를 인가받고 큐알코드를 인식하여 분석하며 상품 데이터로 변환하는 큐알분석부와, 큐알분석부의 상품 데이터를 인가받는 프로세스부와, 프로세스부의 제어에 의하여 인가되는 신호를 패널부에 출력하는 엔에프시 콘트롤러부와, 엔에프시 콘트롤러부의 제어에 의하여 인가되는 신호를 기록하거나 삭제하는 태그 애플릿 기록부와, 엔에프시 콘트롤러부의 제어에 의하여 인가되는 신호를 멀티미디어 신호로 변환하여 상기 패널부에 출력하는 출력제어부 및 프로세스부가 제공하는 상품 데이터를 태그 애플릿으로 변환하는 태그 애플릿 발급부를 포함한다. The operation unit receives the optical code photographed by the panel unit, recognizes and analyzes the QR code, and converts the product into product data, a process unit receiving the product data of the QR analysis unit, and a signal applied by the control of the process unit. The NFC controller unit outputs to the panel unit, the tag applet recording unit which records or deletes the signal applied by the control of the NFC controller unit, and the signal applied by the control of the NFC controller unit is converted into a multimedia signal. An output control unit output to the panel unit and a tag applet issuing unit for converting the product data provided by the process unit into a tag applet.

또한, 프로세스부는 상품 데이터를 분석하여 포함된 링크 정보를 분리하고 서버부에 링크 정보를 제공하는 구성으로 이루어진다. In addition, the process unit is configured to analyze the product data to separate the included link information and to provide the link information to the server unit.

한편, 서버부는 링크 정보에 해당하는 상품정보를 검색하는 상품정보 디비부 및 상품정보 디비부가 검색한 상품정보를 인가받고 태그 애플릿으로 변환하는 태그 애플릿 발급부를 포함한다. The server unit may include a product information DB unit for searching for product information corresponding to the link information, and a tag applet issuing unit for receiving the product information searched by the product information DB unit and converting the product information into a tag applet.

여기서 패널부는 상품의 바코드로 이루어진 광학코드를 스캔하는 바코드 스캐너부를 더 포함한다. The panel unit further includes a barcode scanner unit for scanning an optical code made of a barcode of the product.

그리고 운용부는 패널부의 광학코드를 인가받고 바코드를 인식하여 분석하며 상품 데이터로 변환하는 바코드분석부를 더 포함한다.
The operation unit may further include a barcode analysis unit which receives an optical code of the panel unit, recognizes and analyzes a barcode, and converts the barcode into commodity data.

상기와 같은 구성의 본 발명은 상품에 표시된 바코드와 큐알코드를 포함하는 광학코드를 인식하고 광학코드에 포함된 상품정보를 엔에프시의 태그 애플릿으로 변환하여 엔에프시 이동단말에 제공하므로 정확한 상품정보를 신속하게 확인하고 최적의 상품을 구매하도록 하는 사용상 편리한 효과가 있다.
The present invention of the above configuration recognizes an optical code including a bar code and a QR code displayed on the product, and converts the product information contained in the optical code to the NFC tag applet to provide the NFC mobile terminal accurate product There is a convenient effect to use to quickly check the information and purchase the best product.

도 1 은 본 발명의 제 1 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도,
도 2 는 본 발명의 제 2 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도,
도 3 은 본 발명의 제 3 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도,

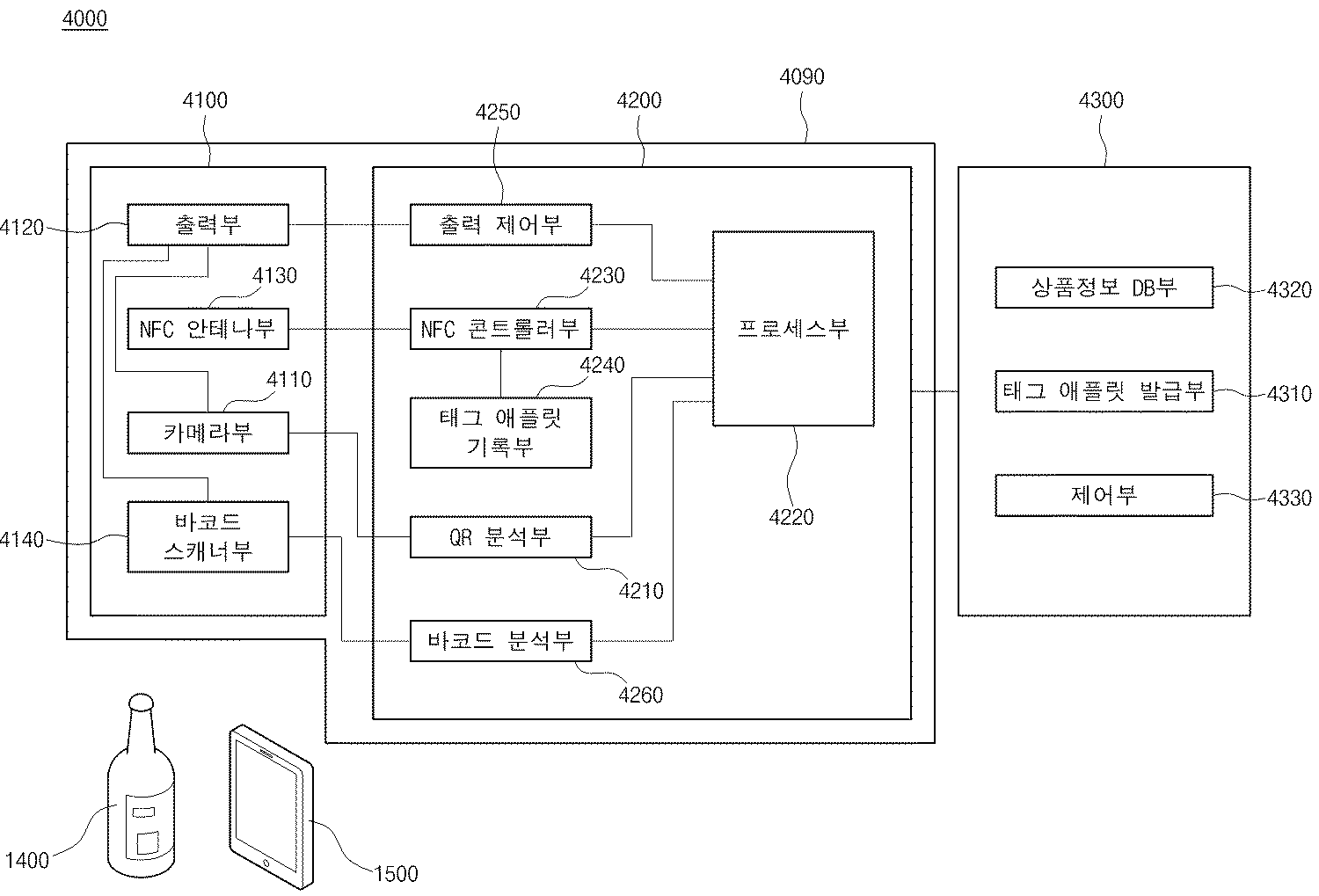

도 4 는 본 발명의 제 4 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도,
도 5 는 본 발명의 제 5 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도,
도 6 은 본 발명의 제 6 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도,
도 7 은 본 발명의 제 1 실시 예에 대한 상품정보 제공 시스템의 운용 과정을 설명하는 신호흐름 도시도,
그리고
도 8 은 본 발명의 제 2 실시 예에 대한 상품정보 제공 시스템의 운용 과정을 설명하는 신호흐름 도시도 이다. 1 is a functional configuration diagram illustrating a product information providing system according to a first embodiment of the present invention;
2 is a functional configuration diagram illustrating a product information providing system according to a second embodiment of the present invention;
3 is a functional configuration diagram illustrating a product information providing system according to a third embodiment of the present invention;
4 is a functional configuration diagram illustrating a product information providing system according to a fourth embodiment of the present invention;
5 is a functional configuration diagram illustrating a product information providing system according to a fifth embodiment of the present invention;
6 is a functional configuration diagram illustrating a product information providing system according to a sixth embodiment of the present invention;
7 is a signal flow diagram illustrating an operation process of a product information providing system according to a first embodiment of the present invention;
And
8 is a signal flow diagram illustrating an operation process of a product information providing system according to a second embodiment of the present invention.

본 명세서 및 청구범위에 사용된 용어나 단어는 통상적이거나 사전적인 의미로 한정 해석되지 아니하며, 발명자는 그 자신의 발명을 가장 최선의 방법으로 설명하기 위해 용어의 개념을 적절하게 정의할 수 있다는 원칙에 입각하여 본 발명의 기술적 사상에 부합하는 의미와 개념으로 해석되어야만 한다. 본 발명의 요지를 불필요하게 흐릴 수 있다고 판단되는 공지 기능 및 구성에 대한 상세한 설명과 도면 도시는 생략한다. The terms or words used in this specification and claims are not to be construed as limiting in their usual or dictionary meanings, and the inventors may properly define the concept of terms in order to best explain their invention in the best way possible. It should be interpreted as meaning and concept corresponding to the technical idea of the present invention. Detailed descriptions and drawings of well-known functions and configurations that are determined to unnecessarily obscure the subject matter of the present invention will be omitted.

바코드(bar-code)는 흑색과 백색의 굵기가 다른 다수의 막대를 조합하여 컴퓨터가 용이하게 판독할 수 있도록 한 선형의 1 차원 암호 코드이고 상품의 명칭, 관리번호, 출고일자, 유효기간, 가격 등의 정보를 기록하는데 많이 응용된다. A bar-code is a linear one-dimensional code code that can be easily read by a combination of black and white bars of different thicknesses, and the product name, control number, date of shipment, expiration date and price. It is widely used to record information.

큐알(QR: quick response) 코드는 작은 정사각형의 점을 가로와 세로로 같은 수 만큼 정렬시켜 컴퓨터가 판독할 수 있도록 한 매트릭스형의 2 차원 암호 코드이다. 큐알코드는 한쪽 변에 정렬된 점의 숫자가 21 내지 177 개의 범위로 다양한 사양이 있으며 최대 23,648 비트(bit)의 정보를 기록할 수 있고 보완성이 있어 일부의 데이터가 손상되어도 복원할 수 있으며 360도의 어느 방향에서도 인식 또는 읽을 수 있다. 즉, 큐알코드에는 바코드보다 더 많은 정보를 기록할 수 있고, 링크 정보를 포함할 수 있다. QR (Quick Response) codes are matrix-shaped two-dimensional code codes that can be read by a computer by aligning a small number of square dots equally horizontally and vertically. QR code has various specifications ranging from 21 to 177 points on one side, and can record up to 23,648 bits of information and is complementary, so that even if some data is damaged, it can be restored 360 It can be recognized or read in either direction of the figure. That is, the QR code can record more information than the barcode and include link information.

현재의 큐알코드는 어느 한 업체에서 개발하여 공개한 2 차원 암호 코드 기술이고, 새로운 형태의 2 차원 암호 코드 기술이 다른 업체에서 다른 형태로 개발될 수 있다. The current QR code is a two-dimensional encryption code technology developed and released by one company, and a new type of two-dimensional encryption code technology may be developed in another form by another company.

태깅(tagging) 또는 태그(tag)는 전기적으로 직접 접촉하지 않고 물리적으로 인접한 상태에서 상대방의 전기적 데이터를 인식할 수 있는 상태인 것으로 설명한다. The tagging or tag is described as being capable of recognizing the other party's electrical data in a physically adjacent state without directly making electrical contact.

엔에프시 이동단말에는 다수의 응용 프로그램을 포함하고, 각 응용 프로그램을 애플릿이라고 하며, 각 응용 프로그램은 식별자 정보(AID)로 구분(구별)된다. 또한, 동일한 애플릿인 경우에도 버전(version), 제조사 등의 차이에 의하여 식별자 정보(AID: application ID)가 상이하게 주어진다. The NFC mobile terminal includes a plurality of applications, each application is called an applet, and each application is classified (identified) by identifier information (AID). In addition, even in the same applet, identifier information (AID: application ID) is given differently due to differences in version, manufacturer, and the like.

엔에프시 이동단말을 포함하는 특정 장치가 지정된 어느 하나의 대응 장치와 1:1 통신하거나 1:1 로 대응하는 상태에서 운용하는 경우, 식별자 정보가 동일한 애플릿을 구비하고 각각 운용하여야 한다. When a specific device including an NFC mobile terminal operates in a 1: 1 communication or 1: 1 correspondence with any designated corresponding device, the identifier information should be operated with the same applet.

또한, 동일한 애플릿의 경우에도 주된(main) 애플릿과 종속된(sub) 애플릿이 있을 수 있으며, 본 발명에서는 주된 애플릿을 구동 애플릿이라 하고 종속된 애플릿을 태그 애플릿이라 하기로 한다. Also, in the case of the same applet, there may be a main applet and a sub applet. In the present invention, the main applet is called a driving applet and the dependent applet is called a tag applet.

그러므로 대응하여 동작하는 엔에프시 이동단말은 동일한 애플릿이 설치되고 운용되어야 하므로 각각 동일한 식별자 정보를 구비한다. Therefore, the corresponding NFC mobile terminal has the same identifier information because the same applet must be installed and operated.

엔에프시(NFC) 방식에서 신호를 송수신하는 통신모드로 카드모드(card mode)와 리드모드(read mode)가 있고, 카드모드는 기록된 정보 신호를 상대방에 제공하며, 리드모드는 상대방에 기록된 정보 신호를 읽는 것으로 설명한다. The communication mode for transmitting and receiving signals in the NFC method includes a card mode and a read mode. The card mode provides the recorded information signal to the counterpart, and the read mode records the counterpart. The read information signal will be described.

본 발명에서 콘텐츠(contents)는 문자, 정지영상, 동영상, 이미지, 소리 등의 매체 중에서 선택된 어느 하나 이상을 포함하여 이루어지는 디지털 데이터 정보인 것으로 설명하기로 하고, 멀티미디어는 소리, 동영상, 정지영상, 문자 중에서 선택된 어느 하나 이상을 포함하여 출력하는 것으로 설명하기로 한다. In the present invention, the content (contents) will be described as digital data information including any one or more selected from the medium, such as text, still image, video, image, sound, multimedia, sound, video, still image, text It will be described as including one or more selected from among the output.

그리고 상품정보에는 해당 상품의 광고정보, 특징적인 정보, 유통기한, 이용 방법, 가격 등등이 포함되는 것으로 설명하기로 한다.
The product information will be described as including advertisement information, characteristic information, expiration date, usage method, price, etc. of the corresponding product.

도 1 은 본 발명의 제 1 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도 이다. 1 is a functional configuration diagram illustrating a product information providing system according to a first embodiment of the present invention.

이하, 첨부된 도면을 참조하여 상세히 설명하면 상품정보 제공 시스템(1000)은 패널부(1100)와 운용부(1200)를 포함하는 기기부(1090), 서버부(1300), 상품(1400), 엔에프시(NFC) 이동단말(1500)을 포함하는 구성이다. Hereinafter, the product information providing system 1000 will be described in detail with reference to the accompanying drawings. The apparatus unit 1090 including the panel unit 1100 and the operation unit 1200, the server unit 1300, the product 1400, The configuration includes an NFC mobile terminal 1500.

기기부(1090)는 패널부(1100)와 운용부(1200)를 포함하며, 엔에프시 방식의 리더와 이동단말 중에서 선택된 어느 하나가 될 수 있고 이하의 설명에서 동일하게 적용하기로 한다. The device unit 1090 includes a panel unit 1100 and an operation unit 1200, which may be any one selected from an NFC reader and a mobile terminal, and the same will be described in the following description.

패널부(1100)는 카메라부(1110), 출력부(1120), 엔에프시(NFC) 안테나부(1130)를 포함하여 이루어지고, 운용부(1200)는 큐알분석부(1210), 프로세스부(1220), 엔에프시(NFC) 콘트롤러부(1230), 태그 애플릿 기록부(1240)를 포함하여 이루어지며, 서버부(1300)는 태그 애플릿 발급부(1310)를 포함하여 이루어진다. The panel unit 1100 includes a camera unit 1110, an output unit 1120, and an NFC antenna unit 1130, and the operation unit 1200 includes a QR analysis unit 1210 and a processor unit. 1120, an NFC controller unit 1230, and a tag applet recording unit 1240 are included. The server unit 1300 includes a tag applet issuing unit 1310.

카메라부(1110)는 상품에 표시된 것으로 큐알코드를 포함하는 광학코드의 이미지를 촬영하는 카메라(camera)로 이루어진다. The camera unit 1110 is a product (camera) for taking an image of the optical code including the QR code as displayed on the product.

출력부(1120)는 카메라부(1110)가 촬영한 이미지를 시각적으로 확인하거나 볼 수 있도록 출력하여 표시한다. 여기서 출력부(2120)를 이용하여 광학코드가 카메라부(1110)에 의하여 정확하게 스캔 또는 촬영되는지 확인하는 것이 바람직하다. The output unit 1120 outputs and displays the image captured by the camera 1110 so as to be visually checked or viewed. Here, it is preferable to check whether the optical code is accurately scanned or photographed by the camera unit 1110 using the output unit 2120.

엔에프시 안테나부(1130)는 13.56 MHz 대역의 무선주파수에 동조 되는 구성이고 엔에프시 방식의 신호를 무선으로 송수신한다. The NFC antenna unit 1130 is configured to be tuned to a radio frequency of the 13.56 MHz band and transmits and receives the NFC signal wirelessly.

큐알분석부(1210)는 카메라부(1110)가 촬영한 광학코드를 입력하고 큐알코드를 인식하여 분석하며 상품 데이터로 변환한다. The QR analyzing unit 1210 inputs the optical code photographed by the camera 1110, recognizes and analyzes the QR code, and converts it into commodity data.

큐알코드로 인식하고 분석하여 변환한 상품 데이터에는 상품의 명칭, 제조사, 관리번호, 출고일자, 유효기간, 가격, 특징, 사용(이용)방법, 광고내용 등과 같이 다양한 정보를 기록하며 링크 정보를 더 포함할 수 있다. The product data recognized and analyzed by QR code is converted into various information such as product name, manufacturer, control number, release date, expiration date, price, features, usage (use), advertisement contents, etc. It may include.

프로세스부(1220)는 패널부(1100)와 운용부(1200)의 각 기능부를 감시하고 제어하는 것으로 큐알분석부(1210)의 상품 데이터를 인가받고 서버부(1300)에 출력한다. The processor 1220 monitors and controls each functional unit of the panel unit 1100 and the operation unit 1200, and receives the product data of the QR analysis unit 1210 and outputs the received product data to the server unit 1300.

또한, 프로세스부(1220)는 서버부(1300)가 제공하는 태그 애플릿을 수신하여 엔에프시 콘트롤러부(1230)에 인가한다. In addition, the processor 1220 receives the tag applet provided by the server unit 1300 and applies it to the NFC controller unit 1230.

엔에프시 콘트롤러부(1230)는 초기에 엔에프시 방식의 리드모드로 운용되며 프로세스부(1220)가 인가하는 태그 애플릿의 정보를 태그 애플릿 기록부(1240)의 할당된 영역에 기록한다. The NFC controller unit 1230 is initially operated in an NFC-based read mode and records information of a tag applet applied by the processor unit 1220 in an allocated area of the tag applet recording unit 1240.

엔에프시 콘트롤러부(1230)는 패널부(1100)의 엔에프시 안테나부(1130)를 감시하여, 엔에프시 이동단말(1500)이 태깅하는 경우를 검출한다. The NFC controller unit 1230 monitors the NFC antenna unit 1130 of the panel unit 1100 to detect a case where the NFC mobile terminal 1500 is tagged.

엔에프시 콘트롤러부(1230)는 엔에프시 이동단말(1500)이 태깅한 것으로 확인하면 식별자 정보(AID)를 요청하고, 모드전환을 자동으로 수행하도록 요청하며 해당 결과의 응답 신호를 회신받는다. If the NFC controller 1230 determines that the NFC mobile terminal 1500 is tagged, it requests identifier information (AID), requests to perform mode switching automatically, and receives a response signal of the corresponding result.

엔에프시 콘트롤러부(1230)는 응답신호를 회신받은 후에 리드모드(read mode)로부터 카드모드(card mode)로 자동 전환하고, 태그 애플릿 기록부(1240)에 기록된 태그 애플릿을 출력하므로 엔에프시 안테나부(1130)를 통하여 엔에프시 이동단말(1500)에 전송한다. After receiving the response signal, the NFC controller unit 1230 automatically switches from the read mode to the card mode and outputs the tag applet recorded in the tag applet recording unit 1240. The mobile station 1500 transmits to the NFC terminal 1130 through the antenna unit 1130.

이때, 엔에프시 콘트롤러부(1230)는 엔에프시 이동단말(1500)로부터 태그 애플릿을 전송오류 없이 정상적으로 수신하였다는 회신을 받은 경우, 태그 애플릿 기록부(1240)에 기록된 해당 태그 애플릿을 삭제한다. 즉, 태그 애플릿의 정보를 1 회만 제공하도록 한다. At this time, when the NFC controller unit 1230 receives a reply from the NFC mobile terminal 1500 that the tag applet is normally received without a transmission error, the NFC controller unit 1230 deletes the corresponding tag applet recorded in the tag applet recording unit 1240. . In other words, the tag applet should be provided only once.

서버부(1300)는 태그 애플릿 발급부(1310)를 구성하고, 운용부(1200)로부터 인가되는 상품 데이터를 입력하여 태그 애플릿 발급부(1310)에서 태그 애플릿으로 변환한 후에 운용부(1200)에 태그 애플릿으로 전송한다. The server unit 1300 configures the tag applet issuing unit 1310, inputs product data authorized from the operating unit 1200, converts the tag applet issuing tag taglet into the tag applet in the operating unit 1200. Send to the tag applet.

상품(1400)은 거래되는 모든 종류의 상품이 포함되며 표면에 광학코드를 표시하는 것으로 설명한다. The commodity 1400 includes all kinds of commodities traded and is described as displaying an optical code on the surface.

엔에프시 이동단말(1500)은 이동통신 시스템에 접속하고 원하는 상대방과 무선접속하여 통신하는 것으로, 엔에프시(NFC) 통신 기능을 부가하여 엔에프시 통신방식으로 통신할 수 있다. 또는, 엔에프시 이동단말(1500)에 엔에프시(NFC) 통신 기능만을 구비할 수도 있다. The NFC mobile terminal 1500 communicates by connecting to a mobile communication system and wirelessly communicating with a desired counterpart. The NFC mobile terminal 1500 may communicate with an NFC communication method by adding an NFC communication function. Alternatively, the NFC mobile terminal 1500 may be provided with only an NFC communication function.

엔에프시 이동단말(1500)은 구동 애플릿이 포함되는 다수의 응용 애플릿을 구비하고 각 애플릿은 식별자 정보(AID)로 구별한다. 구동 애플릿은 상품정보를 송수신하는 응용 프로그램인 것으로 설명하기로 한다. The NFC mobile terminal 1500 includes a plurality of application applets including a driving applet, and each applet is identified by identifier information (AID). The driving applet will be described as an application program for transmitting and receiving product information.

엔에프시 이동단말(1500)은 초기에 카드모드로 운용되고 패널부(1100)를 통하여 운용부(1200)로부터 식별자 정보를 제공하도록 요청하는 신호와 모드전환을 요청하는 신호를 수신하고, 검색된 식별자 정보를 제공하며 해당 구동 애플릿을 웨이크업(wake-up)하여 운용하고 리드모드로 전환하는 동시에 요청 신호에 대응하는 결과의 신호를 응답신호로 패널부(1100)를 통하여 운용부(1200)에 회신한다. The NFC mobile terminal 1500 is initially operated in a card mode and receives a signal for requesting mode switching and a mode request from the operating unit 1200 through the panel unit 1100 and a searched identifier. It provides information and wakes up the driving applet, operates it, switches to read mode, and returns the result signal corresponding to the request signal to the operation unit 1200 through the panel unit 1100 as a response signal. do.

엔에프시 이동단말(1500)은 리드모드로 자동 전환한 상태에서 운용부(1200)로부터 태그 애플릿을 전송받고, 운용되는 구동 애플릿에 의하여 자체 구비된 출력부에 멀티미디어로 출력한다. The NFC mobile terminal 1500 receives the tag applet from the operation unit 1200 in the state of automatically switching to the read mode, and outputs the multimedia to the output unit provided by the operating applet.

본 발명의 제 1 실시 예에 의한 구성은 상품의 표면에 표시된 큐알코드 또는 광학코드에 기록된 상품정보를 태그 애플릿으로 변환하여 엔에프시 이동단말에 전달하고, 엔에프시 이동단말은 엔에프시 통신방식으로 태그 애플릿을 수신하고 웨이크업된 구동 애플릿에 의하여 상품정보를 멀티미디어 콘텐츠로 출력한다.
According to the first embodiment of the present invention, the product information recorded in the QR code or the optical code displayed on the surface of the product is converted into a tag applet and transferred to the NFC mobile terminal, and the NFC mobile terminal is The tag applet is received through the communication method, and the product information is output as the multimedia content by the wake-up driving applet.

도 2 는 본 발명의 제 2 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도 이다. 2 is a functional configuration diagram illustrating a product information providing system according to a second embodiment of the present invention.

이하, 첨부된 도면을 참조하여 상세히 설명하면 제 2 실시 예에 의한 상품정보 제공 시스템(2000)은 패널부(2100), 운용부(2200)가 포함되는 기기부(2090)와 서버부(2300)와 상품(1400)과 엔에프시 이동단말(1500)을 포함하는 구성이다. Hereinafter, the product information providing system 2000 according to the second embodiment of the present invention will be described in detail with reference to the accompanying drawings. The device unit 2090 and the server unit 2300 including the panel unit 2100 and the operation unit 2200 are provided. And a product 1400 and an NFC mobile terminal 1500.

기기부(2090)는 패널부(2100)와 운용부(2200)를 포함하며, 엔에프시 방식의 리더와 이동단말 중에서 선택된 어느 하나가 될 수 있고 이하의 설명에서 동일하게 적용하기로 한다. The device unit 2090 includes a panel unit 2100 and an operation unit 2200, and may be any one selected from an NFC reader and a mobile terminal, and the same will be described in the following description.

제 2 실시 예에 의한 상품정보 제공 시스템(2000)은 제 1 실시 예에 의한 상품정보 제공 시스템(1000)의 구성과 비교할 때 바코드스캐너부(2140) 및 바코드분석부(2250)의 구성이 더 구비되는 것에 차이가 있고 나머지 구성은 동일 유사하다. The product information providing system 2000 according to the second embodiment further includes the barcode scanner unit 2140 and the barcode analyzing unit 2250 as compared with the product information providing system 1000 according to the first embodiment. The difference is that the rest of the configuration is the same.

즉, 출력부(2120), 엔에프시 안테나부(2130), 프로세스부(2220), 엔에프시 콘트롤러부(2230), 태그 애플릿부 기록부(2240), 태그 애플릿 발급부(2310)를 포함하는 서버부(2300)의 구성은 부호번호를 제외하고 제 1 실시 예와 동일 유사하므로 중복 설명을 하지 않기로 하고 필요한 경우에만 설명하기로 한다. That is, the output unit 2120, the NFC antenna unit 2130, the processor unit 2220, the NFC controller unit 2230, the tag applet unit recorder 2240, and the tag applet issuer 2310 are included. Since the configuration of the server unit 2300 is similar to that of the first embodiment except for the code number, the description thereof will not be repeated and will be described only when necessary.

그러므로 차이가 있는 바코드스캐너부(2140)와 바코드분석부(2250)의 구성을 상세히 설명하기로 한다. Therefore, the configurations of the barcode scanner unit 2140 and the barcode analyzer 2250 which are different will be described in detail.

카메라부(2110)는 광학코드 중에서 큐알코드를 촬영하여 출력부(2120)에 인가하는 동시에 큐알분석부(2210)에 인가하며, 바코드스캐너부(2140)는 광학코드 중에서 바코드(bar-code)를 스캔(scan)하고, 스캔된 이미지를 출력부(2120)에 인가하는 동시에 바코드분석부(2250)에 인가한다. The camera unit 2110 photographs a QR code from the optical code and applies it to the output unit 2120 and to the QR analyzer 2210, and the barcode scanner unit 2140 applies a bar code among the optical codes. Scan and apply the scanned image to the output unit 2120 and the barcode analyzer 2250 at the same time.

바코드와 큐알코드는 기록하고자 하는 정보의 종류 및 내용이 동일하지만 기록할 수 있는 정보의 용량에 차이가 있다. Barcodes and QR codes have the same type and content of information to be recorded, but there is a difference in the amount of information that can be recorded.

즉, 바코드는 컴퓨터가 읽을 수 있는 1 차원 암호 코드로 기록할 수 있는 데이터의 용량이 작아 비교적 제한적인 정보를 기록할 수 있고, 큐알코드는 컴퓨터가 읽을 수 있는 2 차원 암호 코드로서 최대 23,648 비트의 데이터를 기록할 수 있는 동시에 링크 정보를 기록할 수 있는 장점이 있어, 최근에는 큐알코드를 주로 많이 사용하는 추세이다. In other words, the barcode is a computer-readable one-dimensional encryption code that can record relatively limited information because of the small amount of data that can be recorded, QR code is a computer-readable two-dimensional encryption code of up to 23,648 bits Since data can be recorded and link information can be recorded at the same time, the QR code is mainly used in recent years.

본 발명의 제 2 실시 예에 의한 구성은 상품의 표면에 표시된 바코드 및 큐알코드가 포함되는 광학코드에 기록된 상품정보를 태그 애플릿으로 변환하여 엔에프시 이동단말에 전달하고, 엔에프시 이동단말은 엔에프시 통신방식으로 태그 애플릿을 수신하며 웨이크업된 구동 애플릿에 의하여 상품정보를 멀티미디어 콘텐츠로 출력하는 것으로 제 1 실시 예와 유사하고 바코드와 큐알코드를 모두 이용하는 것에 차이가 있다.
According to the second embodiment of the present invention, the product information recorded in the optical code including the barcode and the QR code displayed on the surface of the product is converted into a tag applet and transmitted to the NFC mobile terminal, and the NFC mobile terminal Receives a tag applet in the NFC communication method and outputs the product information as a multimedia content by the wake-up driving applet is similar to the first embodiment and there is a difference in using both a barcode and a QR code.

도 3 은 본 발명의 제 3 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도 이다. 3 is a functional configuration diagram illustrating a product information providing system according to a third embodiment of the present invention.

이하, 첨부된 도면을 참조하여 상세히 설명하면 제 3 실시 예에 의한 상품정보 제공 시스템(3000)은 패널부(3100), 운용부(3200)를 포함하는 기기부(3090)와 서버부(3300)와 상품(1400)과 엔에프시 이동단말(1500)을 포함하는 구성이다. Hereinafter, the product information providing system 3000 according to the third embodiment of the present invention will be described in detail with reference to the accompanying drawings. An apparatus unit 3090 and a server unit 3300 including a panel unit 3100 and an operation unit 3200 are provided. And a product 1400 and an NFC mobile terminal 1500.

기기부(3090)는 패널부(3100)와 운용부(3200)를 포함하며, 엔에프시 방식의 리더와 이동단말 중에서 선택된 어느 하나가 될 수 있고 이하의 설명에서 동일하게 적용하기로 한다. The device unit 3090 includes a panel unit 3100 and an operation unit 3200. The device unit 3090 may be any one selected from an NFC reader and a mobile terminal, and the same will be described in the following description.

제 3 실시 예의 상품정보 제공 시스템(3000)은 제 1 실시 예에 의한 상품정보 제공 시스템(1000)의 구성과 유사하고, 다만 패널부(3100)의 출력부(3120)가 카메라부(3110)와 운용부(3200)에 동시 연결되는 구성과, 운용부(3200)에서 출력제어부(3250)를 더 구성하며, 서버부(3300)에서 상품정보 디비부(3320)와 제어부(3330)를 더 구성하는 것에 차이가 있다. The product information providing system 3000 of the third embodiment is similar to the configuration of the product information providing system 1000 according to the first embodiment, except that the output unit 3120 of the panel unit 3100 is connected to the camera unit 3110. Concurrently connected to the operation unit 3200, the operation unit 3200 further configures the output control unit 3250, the server unit 3300 further comprises a product information DB unit 3320 and the control unit 3330 There is a difference.

제 3 실시 예에 의한 상품정보 제공 시스템의 나머지 구성은 부호 번호에 차이가 있으나 동일 유사한 구성 및 작용이므로 중복 설명하지 않고 필요한 경우에만 설명하기로 한다. The rest of the configuration of the product information providing system according to the third embodiment is different in code number, but the same configuration and operation are the same and will not be redundantly described.

패널부(3100)의 출력부(3120)는 카메라부(3110)가 촬영한 영상신호를 시각적으로 출력하여 카메라부(3110)가 광학코드를 정확하게 촬영하고 있는지를 확인하도록 하는 동시에 운용부(3200)로부터 선택적으로 인가되는 멀티미디어 콘텐츠 신호를 출력한다. The output unit 3120 of the panel unit 3100 visually outputs an image signal photographed by the camera unit 3110 to confirm whether the camera unit 3110 accurately captures an optical code, and at the same time, the operation unit 3200. Outputs a multimedia content signal that is selectively applied.

운용부(3200)의 출력제어부(3250)는 프로세스부(3220)의 제어에 의하여 서버부(3300)로부터 인가되는 태그 애플릿을 출력부(3120)에 인가하므로, 출력부(3120)에서 멀티미디어 신호로 출력할 수 있도록 한다. The output controller 3250 of the operation unit 3200 applies a tag applet applied from the server unit 3300 to the output unit 3120 under the control of the processor 3220, and thus outputs a multimedia signal from the output unit 3120. Enable output.

즉, 프로세스부(3220)는 서버부(3300)가 인가하는 태그 애플릿의 정보를 엔에프시 콘트롤러부(3230)와 출력제어부(3250)에 동일하게 동시에 제공한다. That is, the processor 3220 simultaneously provides the tag applet information applied by the server 3300 to the NFC controller 3230 and the output controller 3250 in the same manner.

서버부(3300)는 운용부(3200)를 통하여 인가되는 상품 데이터를 입력하고 태그 애플릿 발급부(3310)와 상품정보 디비부(3320)에 각각 인가한다. The server unit 3300 inputs the product data to be applied through the operation unit 3200 and applies them to the tag applet issuing unit 3310 and the product information DB unit 3320, respectively.

태그 애플릿 발급부(3310)는 제 1 및 제 2 실시 예의 설명과 동일하게 운용부(3200)로부터 인가된 상품 데이터를 태그 애플릿으로 변환한다. The tag applet issuing unit 3310 converts the product data authorized from the operation unit 3200 into a tag applet as described in the first and second embodiments.

상품정보 디비부(3300)는 운용부(3200)로부터 인가된 상품 데이터를 분석하고 링크 정보가 포함되어 있으면 링크 정보를 추출하여 해당 링크에 접속하므로 해당 상품정보를 검색하여 제공한다. The product information DB unit 3300 analyzes the product data authorized from the operation unit 3200 and, if the link information is included, extracts the link information and accesses the corresponding link, thereby searching for and providing the corresponding product information.

제어부(3330)는 상품정보 디비부(3320)가 검색한 해당 상품정보를 태그 애플릿 발급부(3310)에 인가하여 태그 애플릿으로 변환하도록 제어한다. 이때, 광학코드에 포함된 상품 데이터와 매칭되는 상태로 변환하도록 제어하고 감시한다. The control unit 3330 controls the product information DB unit 3320 to apply the searched product information to the tag applet issuing unit 3310 to convert the product information into a tag applet. At this time, the control and monitoring to convert to a state matching the product data included in the optical code.

서버부(3300)는 이와 같이 태그 애플릿 발급부(3310)가 발급하여 생성한 태그 애플릿을 운용부(3200)의 프로세스부(3220)에 제공한다. The server unit 3300 provides the tag applet generated and generated by the tag applet issuing unit 3310 to the processor 3320 of the operation unit 3200.

본 발명의 제 3 실시 예에 의한 구성은 상품의 표면에 표시된 큐알코드 또는 광학코드에 기록된 상품정보를 태그 애플릿으로 변환하여 엔에프시 이동단말에 전달하는 동시에 링크 정보에 의하여 링크된 더 많은 상품정보를 검색하여 포함되므로 매칭된 상태의 태그 애플릿을 엔에프시 이동단말에 전달한다. 엔에프시 이동단말은 엔에프시 통신방식으로 태그 애플릿을 수신하고 웨이크업된 구동 애플릿에 의하여 상품정보를 멀티미디어 콘텐츠로 출력한다.
According to the third embodiment of the present invention, the product information recorded in the QR code or the optical code displayed on the surface of the product is converted into a tag applet and transmitted to the NFC mobile terminal, and more products linked by the link information at the same time. Since the information is retrieved and included, the matched tag applet is delivered to the NFC mobile terminal. The NFC mobile terminal receives the tag applet through the NFC communication method and outputs the product information as multimedia content by the wake-up driving applet.

도 4 는 본 발명의 제 4 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도 이다. 4 is a functional configuration diagram illustrating a product information providing system according to a fourth embodiment of the present invention.

이하, 첨부된 도면을 참조하여 상세히 설명하면 제 4 실시 예에 의한 상품정보 제공 시스템(4000)은 패널부(4100), 운용부(4200)가 포함되는 기기부(4090)와 서버부(4300)와 상품(1400)과 엔에프시 이동단말(1500)을 포함하는 것으로 제 3 실시 예에 의한 상품정보 제공 시스템(3000)의 구성과 유사하다. Hereinafter, the product information providing system 4000 according to the fourth embodiment of the present invention will be described in detail with reference to the accompanying drawings. The panel unit 4100 and the operation unit 4200 include an appliance unit 4090 and a server unit 4300. And a product 1400 and an NFC mobile terminal 1500, which are similar to the configuration of the product information providing system 3000 according to the third embodiment.

기기부(4090)는 패널부(4100)와 운용부(4200)를 포함하며, 엔에프시 방식의 리더와 이동단말 중에서 선택된 어느 하나가 될 수 있고 이하의 설명에서 동일하게 적용하기로 한다. The device unit 4090 includes a panel unit 4100 and an operation unit 4200, which may be any one selected from an NFC reader and a mobile terminal, and will be equally applied in the following description.

제 4 실시 예에 의한 구성과 제 3 실시 예에 의한 구성의 차이는 패널부(4100)에 바코드스캐너부(4140)를 더 구성하고, 운용부(4200)에 바코드분석부(4260)를 더 구성하는 것에 차이가 있으며 나머지 구성은 부호 번호에 차이가 있으나 동일 유사한 구성 및 작용이므로 중복 설명하지 않고 필요한 경우에만 설명하기로 한다. The difference between the configuration according to the fourth embodiment and the configuration according to the third embodiment further includes a barcode scanner unit 4140 in the panel unit 4100, and a barcode analysis unit 4260 in the operation unit 4200. There is a difference in the number and the rest of the configuration is different in the code number, but because the same configuration and operation of the same will be described only if necessary without overlapping description.

카메라부(4110)는 큐알코드를 촬영하고, 촬영된 이미지를 출력부(4120)에 인가하는 동시에 큐알분석부(4210)에 인가하고, 바코드스캐너부(4140)는 바코드를 스캔(scan)하고, 스캔된 이미지를 출력부(4120)에 인가하는 동시에 바코드분석부(4260)에 인가한다. The camera unit 4110 photographs a QR code, and applies the photographed image to the output unit 4120 to the QR analyzer 4210, and the barcode scanner unit 4140 scans a barcode. The scanned image is applied to the output unit 4120 and to the barcode analyzer 4260.

바코드와 큐알코드는 기록하는 정보의 종류가 동일하고, 다만 기록할 수 있는 정보의 용량에 차이가 있는 것으로 이미 설명한 것과 동일하다. The bar code and the QR code are the same as the types of information to be recorded, except that there is a difference in the amount of information that can be recorded.

본 발명의 제 4 실시 예에 의한 구성은 상품의 표면에 표시된 큐알코드와 바코드로 이루어지는 광학코드에 기록된 상품정보와 링크 정보에 의하여 검색된 상품정보를 태그 애플릿으로 변환하고, 엔에프시 이동단말을 통하여 출력하는 장점이 있다.
The configuration according to the fourth embodiment of the present invention converts the product information retrieved by the product information and link information recorded in the optical code consisting of a QR code and a barcode displayed on the surface of the product into a tag applet, and changes the NFC mobile terminal. There is an advantage to output through.

도 5 는 본 발명의 제 5 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도 이다. 5 is a functional configuration diagram illustrating a product information providing system according to a fifth embodiment of the present invention.

이하, 첨부된 도면을 참조하여 상세히 설명하면 제 5 실시 예에 의한 상품정보 제공 시스템(5000)은 패널부(5100), 운용부(5200)를 포함하는 기기부(5090)와 상품(1400)과 엔에프시 이동단말(1500)을 포함하는 것으로 제 4 실시 예에 의한 상품정보 제공 시스템(4000)의 구성과 일부 유사하다. Hereinafter, the product information providing system 5000 according to the fifth embodiment of the present invention will be described in detail with reference to the accompanying drawings. The apparatus unit 5090 and the product 1400 including a panel unit 5100 and an operation unit 5200 and It includes the NFC mobile terminal 1500, and is similar in part to the configuration of the product information providing system 4000 according to the fourth embodiment.

기기부(5090)는 패널부(5100)와 운용부(5200)를 포함하며, 엔에프시 방식의 리더와 이동단말 중에서 선택된 어느 하나가 될 수 있고 이하의 설명에서 동일하게 적용하기로 한다. The device unit 5090 includes a panel unit 5100 and an operation unit 5200, and may be any one selected from an NFC reader and a mobile terminal, and the same will be described in the following description.

패널부(5100)는 카메라부(5110), 출력부(5120), 엔에프시 안테나부(5130), 바코드스캐너부(5140)를 포함하는 구성으로 제 4 실시 예의 패널부(4100)와 부호번호에 차이가 있으나 동일한 구성이므로 중복 설명을 하지 않기로 한다. The panel unit 5100 includes a camera unit 5110, an output unit 5120, an NFC antenna unit 5130, and a barcode scanner unit 5140. The panel unit 5100 and the code number of the fourth embodiment are shown. Although there is a difference, the same configuration will not be repeated.

운용부(5200)는 큐알분석부(5210), 프로세스부(5220), 엔에프시 콘트롤러부(5230), 태그 애플릿 기록부(5240), 출력제어부(5250), 바코드분석부(5260), 태그 애플릿 발급부(5270)를 포함하는 구성이다. The operation unit 5200 includes a QR analysis unit 5210, a processor unit 5220, an NFC controller unit 5230, a tag applet recording unit 5240, an output control unit 5250, a barcode analysis unit 5260, and a tag applet. Issuance unit 5270 is a configuration including.

제 5 실시 예에 의한 운용부(5200)의 구성과 제 4 실시 예에 의한 운용부(4200)의 구성 차이는 운용부(5200)에 태그 애플릿 발급부(5270)를 더 구성하고, 프로세스부(5220)는 서버부와 접속하지 않는 차이가 있다. The difference between the configuration of the operation unit 5200 according to the fifth embodiment and the operation unit 4200 according to the fourth embodiment further includes a tag applet issuing unit 5270 in the operation unit 5200, and the process unit ( 5220 has a difference in not connecting to the server unit.

즉, 제 5 실시 예에서는 서버부를 구성하지 않는 대신에 서버부의 기능을 운용부(5200)의 태그 애플릿 발급부(5270)에서 처리하는 상이함이 있으므로 프로세스부(5220)의 추가된 기능과 추가 구성된 태그 애플릿 발급부(5270)를 중심으로 설명하기로 한다. That is, in the fifth embodiment, the server unit functions differently from the tag applet issuing unit 5270 of the operation unit 5200 instead of configuring the server unit. The tag applet issuer 5270 will be described below.

프로세스부(5220)는 큐알분석부(5210)로부터 촬영된 큐알코드를 인식하고 분석한 상품 데이터를 인가받는다. The processor 5220 recognizes the QR code photographed by the QR analyzer 5210 and receives the analyzed product data.

또한, 프로세스부(5220)는 바코드분석부(5260)로부터 스캔한 바코드를 인식하고 분석한 상품 데이터를 인가받는다. In addition, the processor 5220 recognizes the barcode scanned by the barcode analyzer 5260 and receives the analyzed product data.

프로세스부(5220)는 큐알분석부(5210) 및 바코드분석부(5260)로부터 각각 인가받은 상품정보를 태그 애플릿 발급부(5270)에 전달한다. The processor 5220 transmits the product information, which is authorized from the QR analyzer 5210 and the barcode analyzer 5260, to the tag applet issuing unit 5270.

제 5 실시 예에 의한 상품정보는 광학코드가 자체적으로 포함할 수 있는 정보이고, 해당 브랜드의 광고, 제조사, 판매사, 출고시점, 유통 기한, 가격정보, 일련번호, 상품명, 연락처 등이 포함되는 상품정보 중에서 어느 하나 이상을 포함한다. 즉, 제 5 실시 예에 의한 상품정보에는 영상정보, 링크 정보 등이 포함되지 않으므로 제공할 수 있는 정보의 용량이 비교적 작을 수 있다. The product information according to the fifth embodiment is information that the optical code can include itself, and the product includes the advertisement of the brand, manufacturer, sales company, shipment date, expiration date, price information, serial number, product name, contact information, etc. Contains any one or more of the information. That is, since the product information according to the fifth embodiment does not include image information and link information, the amount of information that can be provided may be relatively small.

태그 애플릿 발급부(5270)는 프로세스부(5220)로부터 인가된 상품 데이터를 태그 애플릿으로 변환하여 엔에프시 콘트롤러부(5230)에 인가하는 동시에 프로세스부(5220)에 인가한다. The tag applet issuing unit 5270 converts the product data applied from the processor unit 5220 into a tag applet, and applies the tag data to the NFC controller unit 5230 and to the processor unit 5220.

엔에프시 콘트롤러부(5230)는 인가받은 태그 애플릿을 태그 애플릿 기록부(5240)의 할당된 영역에 기록하고, 엔에프시 안테나부(5130)에 엔에프시 이동단말(1500)이 태깅하는 것으로 확인되는 경우에 제공한다. The NFC controller unit 5230 records the authorized tag applet in the allocated area of the tag applet recording unit 5240, and confirms that the NFC mobile terminal 1500 tags the NFC antenna unit 5130. Provide if available.

프로세스부(5220)는 태그 애플릿 발급부(5270)로부터 인가받은 태그 애플릿을 출력제어부(5250)에 제공하므로 출력부(5120)에 출력하도록 제어한다. Since the processor 5220 provides the tag applet authorized by the tag applet issuing unit 5270 to the output control unit 5250, the process unit 5220 controls the output to the output unit 5120.

본 발명의 제 5 실시 예에 의한 구성은 상품의 표면에 표시된 큐알코드와 바코드로 이루어지는 광학코드에 기록된 상품정보를 운용부 자체에서 태그 애플릿으로 변환하고, 출력부에서 콘텐츠로 출력하며 엔에프시 이동단말에 무선으로 제공하여 출력하도록 하는 장점이 있다.
According to the fifth embodiment of the present invention, the product information recorded in the optical code consisting of a QR code and a barcode displayed on the surface of the product is converted into a tag applet by the operation unit itself, and outputted as content by the output unit. There is an advantage to provide to the mobile terminal to output wirelessly.

도 6 은 본 발명의 제 6 실시 예에 대한 상품정보 제공 시스템을 설명하는 기능 구성 도시도 이다. 6 is a functional configuration diagram illustrating a product information providing system according to a sixth embodiment of the present invention.

이하, 첨부된 도면을 참조하여 상세히 설명하면 제 6 실시 예에 의한 상품정보 제공 시스템(6000)은 패널부(6100), 운용부(6200)를 포함하는 기기부(6090)와 서버부(6300)와 상품(1400)과 엔에프시 이동단말(1500)을 포함하는 것으로 제 5 실시 예에 의한 상품정보 제공 시스템(5000)의 구성과 일부 유사하다. Hereinafter, the product information providing system 6000 according to the sixth exemplary embodiment will be described with reference to the accompanying drawings. The apparatus unit 6090 and the server unit 6300 including a panel unit 6100 and an operation unit 6200. And a product 1400 and an NFC mobile terminal 1500, which are partially similar to the configuration of the product information providing system 5000 according to the fifth embodiment.

기기부(6090)는 패널부(6100)와 운용부(6200)를 포함하며, 엔에프시 방식의 리더와 이동단말 중에서 선택된 어느 하나가 될 수 있고 이하의 설명에서 동일하게 적용하기로 한다. The device unit 6090 includes a panel unit 6100 and an operation unit 6200, and may be any one selected from an NFC reader and a mobile terminal, and the same will be described in the following description.

패널부(6100)는 카메라부(6110), 출력부(6120), 엔에프시 안테나부(6130), 바코드스캐너부(6140)를 포함하는 구성으로 제 5 실시 예의 패널부(5100) 구성과 동일하므로 중복 설명을 하지 않기로 하고 제 6 실시 예의 설명에 필요한 부분만을 설명하기로 한다. The panel unit 6100 includes a camera unit 6110, an output unit 6120, an NFC antenna unit 6130, and a barcode scanner unit 6140, which is the same as the panel unit 5100 of the fifth embodiment. Therefore, only the parts necessary for the description of the sixth embodiment will be described.

운용부(6200)는 큐알분석부(6210), 프로세스부(6220), 엔에프시 콘트롤러부(6230), 태그 애플릿 기록부(6240), 출력제어부(6250), 바코드분석부(6260), 태그 애플릿 발급부(6270)를 포함하는 구성이다. The operation unit 6200 includes a QR analyzer 6210, a processor 6220, an NFC controller 6230, a tag applet recorder 6240, an output controller 6250, a barcode analyzer 6260, a tag applet. The issuer 6270 includes a configuration.

서버부(6300)는 상품정보 디비부(6310)와 태그 애플릿 발급부(6320)를 포함하는 구성이며, 상품정보 디비부(6310)는 링크 정보로 연계된 다양한 상품 정보를 기록하고, 태그 애플릿 발급부(6320)는 상품정보를 태그 애플릿으로 변환한다. The server unit 6300 includes a product information DB unit 6310 and a tag applet issue unit 6320. The product information DB unit 6310 records various product information associated with link information, and issues a tag applet. The unit 6320 converts the product information into a tag applet.

제 6 실시 예의 운용부(6200) 구성과 제 5 실시 예의 운용부(5200) 구성에서 차이 나는 부분은 프로세스부(6220)가 엔에프시 콘트롤러부(6230) 직접 접속하거나 또는 태그 애플릿 발급부(6270)를 경유하여 접속하는 차이가 있으므로, 차이 나는 부분을 중심으로 필요한 부분을 설명하기로 한다. The difference between the configuration of the operation unit 6200 of the sixth embodiment and the configuration of the operation unit 5200 of the fifth embodiment is that the processor unit 6220 directly connects to the NFC controller unit 6230 or the tag applet issuing unit 6270. Since there are differences in connecting via), the necessary parts will be explained mainly on the differences.

프로세스부(6220)는 큐알분석부(6210)로부터 인가되는 상품 데이터를 분석하여 링크(link) 정보가 포함되어 있는지를 확인한다. The processor 6220 analyzes the product data applied from the QR analyzer 6210 and checks whether link information is included.

여기서 프로세스부(6220)는 바코드분석부로부터 인가되는 상품 데이터의 경우에도 분석하여 링크 정보가 포함되어 있는지를 확인한다.In this case, the processor 6220 may also analyze the case of the product data applied from the barcode analyzer to determine whether the link information is included.

바코드에도 링크 정보가 포함될 수 있음은 당연하다. Naturally, bar code can also contain link information.

프로세스부(6220)는 큐알분석부(6210) 또는 바코드분석부(6260)로부터 인가되는 상품 데이터를 분석하여 링크 정보가 포함되어 있으면 링크 정보를 분리하여 서버부(6300)에 인가(전달)한다. The processor 6220 analyzes the product data applied from the QR analyzer 6210 or the barcode analyzer 6260, and if the link information is included, separates the link information and applies it to the server unit 6300.

즉, 제 6 실시 예에 의한 프로세스부(6220)는 제 5 실시 예에 의한 프로세스부(5220)의 기능에 링크 정보가 포함되었는지를 판별하고 분리하여 서버부에 인가(전달)하는 기능이 더 추가되어 있는 차이가 있다. That is, the process unit 6220 according to the sixth embodiment further includes a function of determining whether the link information is included in the function of the process unit 5220 according to the fifth embodiment, separating and applying (delivering) to the server unit. There is a difference.

서버부(6300)는 프로세스부(6220)로부터 인가된 링크 정보에 해당하는 경로에 접속하는 과정을 통하여 해당 상품정보를 상품정보 디비부(6310)로부터 검색하고 태그 애플릿 발급부(6320)에 인가한다. The server unit 6300 retrieves the corresponding product information from the product information DB unit 6310 through the process of accessing a path corresponding to the link information authorized from the processor unit 6220, and applies the tag information to the tag applet issuing unit 6320. .

태그 애플릿 발급부(6320)는 검색되어 인가된 상품정보를 태그 애플릿으로 변환하여 운용부(6200)의 프로세스부(6220)에 제공한다. The tag applet issuing unit 6320 converts the retrieved and authorized product information into a tag applet and provides the tag applet to the process unit 6220 of the operation unit 6200.

프로세스부(6220)는 서버부(6300)로부터 인가받은 태그 애플릿을 엔에프시 콘트롤러부(6230)와 출력제어부(6250)에 직접 인가(전달)한다.The processor unit 6220 directly applies (delivers) the tag applet received from the server unit 6300 to the NFC controller unit 6230 and the output control unit 6250.

한편, 프로세스부(6220)는 큐알분석부(6210)로부터 인가받은 상품정보를 태그 애플릿 발급부(6270)에 인가(전달)하여 태그 애플릿으로 변환하도록 제어하고, 태그 애플릿 발급부(6270)는 상품정보가 변환된 태그 애플릿을 엔에프시 콘트롤러부(6230)와 프로세스부(6220)에 인가(전달)하며, 프로세스부(6220)는 태그 애플릿을 출력제어부(6250)에 인가(전달)한다. On the other hand, the processor 6220 controls to convert the product information received from the QR analysis unit 6210 to the tag applet issuing unit 6270 to convert it into a tag applet, and the tag applet issuing unit 6270 controls the product. The tag applet, into which the information is converted, is applied (delivered) to the NFC controller unit 6230 and the processor unit 6220, and the processor unit 6220 applies (delivers) the tag applet to the output controller 6250.

엔에프시 콘트롤러부(6230)는 제 5 실시 예에서 설명한 기능을 포함하면서 태그 애플릿 발급부(6270)와 프로세스부(6220)로부터 태그 애플릿을 각각 인가받는 것에 차이가 있고, 태그 애플릿 기록부(6240), 출력제어부(6250), 큐알분석부(6210) 및 바코드분석부(6260)의 구성과 기능은 제 5 실시 예의 설명과 동일하므로 중복 설명을 하지 않기로 한다. The NFC controller unit 6230 includes the functions described in the fifth embodiment, and differs from that of receiving the tag applet from the tag applet issuing unit 6270 and the processor unit 6220, respectively, and the tag applet recording unit 6240. Since the configurations and functions of the output control unit 6250, the QR analyzer 6210, and the barcode analyzer 6260 are the same as those of the fifth embodiment, the description thereof will not be repeated.

본 발명의 제 6 실시 예에 의한 구성은 상품의 표면에 표시된 큐알코드와 바코드로 이루어지는 광학코드에 기록된 상품정보를 운용부 자체에서 태그 애플릿으로 변환한다. According to the sixth exemplary embodiment of the present invention, product information recorded in an optical code including a QR code and a barcode displayed on a surface of a product is converted into a tag applet by the operation unit itself.

특히, 큐알코드 및 바코드에 포함되는 링크 정보를 검출하고 서버부로부터 해당 상품정보를 검색하여 태그 애플릿으로 변환한 후에 제공하므로 다양하고 풍부한 상품정보를 함께 제공할 수 있는 장점이 있다.
In particular, since the link information included in the QR code and barcode is detected, the corresponding product information is retrieved from the server unit, and then converted into a tag applet, thereby providing various and rich product information.

도 7 은 본 발명의 제 1 실시 예에 대한 상품정보 제공 시스템의 운용 과정을 설명하는 신호흐름 도시도 이다. 7 is a signal flow diagram illustrating an operation process of a product information providing system according to a first embodiment of the present invention.

이하, 첨부된 도면을 참조하고 제 4 실시 예의 구성을 기준으로 제 1 실시 예에 의한 운용 과정을 상세히 설명한다. Hereinafter, an operation process according to the first embodiment will be described in detail with reference to the accompanying drawings and based on the configuration of the fourth embodiment.

엔에프시 이동단말(1500)은 초기에 카드모드로 운용되고, 운용부(4200)는 초기에 리드모드로 운용된다. The NFC mobile terminal 1500 is initially operated in a card mode, and the operation unit 4200 is initially operated in a lead mode.

상품(1400)의 표면에 표시된 광학코드를 패널부(4100)에 접근시켜 광학코드를 스캔(scan) 시키고(ST5010), 패널부는 스캔된 광학코드를 운용부(4200)에 전달하며, 운용부에서 광학코드를 인식하고 상품 데이터로 변환한다(ST5020). The optical code displayed on the surface of the product 1400 approaches the panel unit 4100 to scan the optical code (ST5010), and the panel unit transmits the scanned optical code to the operation unit 4200, and in the operation unit The optical code is recognized and converted into product data (ST5020).

운용부는 변환된 상품 데이터를 서버부에 전송하고(ST5030), 서버부는 상품데이터를 분석하여 링크 정보가 포함되어 있는지를 확인하며(ST5040), 링크 정보가 포함되어 있는 경우에는 해당 링크 정보를 이용하여 접속하고 상품정보를 검색한다(ST5050). The operation unit transmits the converted product data to the server unit (ST5030), the server unit analyzes the product data to check whether the link information is included (ST5040), and if the link information is included, use the corresponding link information. Access the product information (ST5050).

서버부는 운용부로부터 인가된 상품 데이터를 태그 애플릿으로 변환 생성하여 발급하고, 링크를 통하여 검색된 상품정보가 더 있을 경우에는 상품 데이터와 매칭된 상태로 태그 애플릿으로 변환 생성하여 발급하며(ST5060), 이러한 태그 애플릿을 운용부에 전송한다(ST5070). The server unit converts and issues the product data authorized from the operation unit to the tag applet, and if there is more product information found through the link, converts the product data into the tag applet in a state of matching with the product data, and issues it (ST5060). The tag applet is sent to the operation unit (ST5070).

운용부는 서버부가 전송한 태그 애플릿을 할당된 영역에 기록하고(ST5080), 패널부를 감시하여 엔에프시 이동단말(1500)이 태깅하는지를 확인하며, 태깅하는 것으로 확인되면(ST5090), 패널부를 통하여 엔에프시 이동단말에 식별자 정보의 검색을 요청하는 동시에 자동으로 모드 전환할 것을 요청하고, 해당 결과를 응답신호로 회신 받는다(ST5100). The operation unit records the tag applet transmitted by the server unit in the allocated area (ST5080), monitors the panel unit to check whether the mobile terminal 1500 is tagged, and when it is confirmed that it is tagging (ST5090), through the panel unit The UE requests to retrieve the identifier information and automatically switches to the mode, and receives the result as a response signal (ST5100).

이때, 엔에프시 이동단말은 구동 애플릿을 웨이크업하여 활성화 상태로 운용하고, 카드모드를 리드모드로 전환하며(ST5110), 운용부는 리드모드로부터 카드모드로 전환한다(ST5120). At this time, the NFC mobile terminal wakes up the driving applet to operate in the activated state, switches the card mode to the read mode (ST5110), and the operating unit switches from the read mode to the card mode (ST5120).

카드모드로 전환한 운용부는 기록되었던 태그 애플릿을 패널부를 통하여 13.56 MHz 대역의 주파수를 사용하므로 엔에프시 이동단말에 전송하고, 엔에프시 이동단말은 오류 없이 수신하였다는 응답신호를 회신한다(ST5130). The operating unit which switched to the card mode transmits the recorded tag applet to the mobile terminal when it is using the frequency of 13.56 MHz through the panel unit, and the mobile terminal returns a response signal that it received without error (ST5130). ).

운용부는 태그 애플릿이 오류 없이 전송이 완료된 것으로 확인되면 해당 태그 애플릿의 기록을 삭제하고(ST5140), 엔에프시 이동단말은 수신된 태그 애플릿을 구동하여 상품정보를 출력한다(ST5150). If the tag applet is confirmed that the transmission is completed without error, and deletes the record of the tag applet (ST5140), the NFC mobile terminal outputs the product information by driving the received tag applet (ST5150).

본 발명은 상품에 표시된 바코드 또는 큐알코드로 이루어지는 광학코드를 이용하여 상품정보를 엔에프시 이동단말에 콘텐츠로 다운로드하고 언제 어디서나 간편하게 재생하여 확인할 수 있는 장점이 있다.
The present invention has the advantage of using the optical code consisting of a bar code or a QR code displayed on the product to download the product information as a content to the mobile terminal when NFC and can be easily reproduced anywhere anytime.

도 8 은 본 발명의 제 2 실시 예에 대한 상품정보 제공 시스템의 운용 과정을 설명하는 신호흐름 도시도 이다. 8 is a signal flow diagram illustrating an operation process of a product information providing system according to a second embodiment of the present invention.

이하, 첨부된 도면을 참조하고 제 4 실시 예의 구성을 기준으로 제 2 실시 예에 의한 운용 과정을 상세히 설명한다. Hereinafter, an operation process according to the second embodiment will be described in detail with reference to the accompanying drawings and based on the configuration of the fourth embodiment.

제 2 실시 예에 의한 운용과정의 상이한 점은 엔에프시 이동단말(1500)과 운용부(4200)의 초기 운용모드가 지정되어 설정되지 않는다. The difference between the operation process according to the second embodiment is that the initial operation mode of the NFC mobile terminal 1500 and the operation unit 4200 is not set.

즉, 엔에프시 이동단말(1500)과 운용부(4200)는 각각 리드모드로 운용되는 상태에서 카드모드로 운용되고 다시 카드모드로 운용되는 상태에서 리드모드로 운용되는 과정을 자동적으로 반복한다. That is, the NFC mobile terminal 1500 and the operation unit 4200 automatically repeat the process of operating in the lead mode in the state that is operated in the card mode and operating in the card mode again in the state of operating in each of the lead mode.

그러므로 모드전환 요청 및 해당 응답신호를 전송하는 과정이 필요하지 않게 되는 것이 제 1 실시 예에 의한 운용과정과의 차이점이다. Therefore, the process of transmitting the mode change request and the corresponding response signal is not necessary, which is different from the operation process according to the first embodiment.

이하의 설명에서 차이가 있는 부분만을 부각시켜 설명하기로 한다. Only the differences in the following description will be described with emphasis.

초기에 엔에프시 이동단말(1500)과 운용부(4200)는 리드모드 또는 카드모드 중에서 어느 하나의 모드로 운용되고 자체적으로 임의 설정된 주기 단위로 운용모드를 자동 변환한다. Initially, the NFC mobile terminal 1500 and the operation unit 4200 are operated in any one of a read mode or a card mode, and automatically convert an operation mode in a unit of a predetermined random setting.

첨부된 도면에서의 ST6010 내지 ST6090 과정은 제 1 실시 예의 운용과정에 의한 ST5010 내지 ST5090 과정과 동일하므로 중복 설명을 하지 않기로 한다.  Processes ST6010 to ST6090 in the accompanying drawings are the same as processes ST5010 to ST5090 according to the operating process of the first embodiment, and thus descriptions thereof will not be repeated.

운용부(4200)는 패널부(4100)를 감시하여 엔에프시 이동단말(1500)이 태깅한 것으로 확인된 경우, 엔에프시 이동단말에 식별자 정보의 검색을 요청하고, 검색된 결과의 식별자 정보를 응답신호로 회신 받는다(ST6100). The operating unit 4200 monitors the panel unit 4100 and, when it is confirmed that the NFC mobile terminal 1500 is tagged, requests the NSF mobile terminal to retrieve the identifier information and sends the identifier information of the retrieved result. The response is returned by the response signal (ST6100).

엔에프시 이동단말은 구동 애플릿을 웨이크업하여 활성화 상태로 운용하고, 리더모드 루프 타임을 구동하여 리더모드로 자동 전환한다(ST6110). The NFC mobile terminal wakes up the driving applet to operate in the active state, and automatically switches to the reader mode by driving the reader mode loop time (ST6110).

운용부에서도 카드모드 루프 타임을 구동하여 카드모드로 자동 전환한다(ST6120). The operation unit also drives the card mode loop time to automatically switch to the card mode (ST6120).

또한, 첨부된 도면에서의 ST6130 내지 ST6150 과정은 제 1 실시 예의 운용과정에 의한 ST5130 내지 ST5150 과정과 동일하므로 중복 설명을 하지 않기로 한다. In addition, the processes ST6130 to ST6150 in the accompanying drawings are the same as the processes ST5130 to ST5150 according to the operation of the first embodiment will not be redundantly described.

제 2 실시 예에 의한 운용과정은 엔에프시 이동단말(1500)과 운용부(4200)에서 모드변환을 위한 신호를 서로 송수신하지 않으므로, 신호를 처리하는 단계가 간단하게 되어 처리속도가 빠른 장점이 있다.
In the operation process according to the second embodiment, since the NFC mobile terminal 1500 and the operation unit 4200 do not transmit and receive signals for mode conversion, the signal processing step is simplified, and thus the processing speed is high. have.

이상에서 본 발명은 기재된 구체 예에 대해서 상세히 설명하였지만 본 발명의 기술사상 범위 내에서 다양한 변형 및 수정이 가능함은 당업자에게 있어서 명백한 것이며, 이러한 변형 및 수정이 첨부된 특허청구범위에 속함은 당연한 것이다.
While the present invention has been particularly shown and described with reference to exemplary embodiments thereof, it is evident that many alternatives, modifications and variations will be apparent to those skilled in the art.

1000, 2000, 3000, 4000, 5000, 6000 : 상품정보 제공 시스템
1090, 2090, 3090, 4090, 5090, 6090 : 기기부
1100, 2100, 3100, 4100, 5100, 6100 : 패널부
1110, 2110, 3110, 4110, 5110, 6110 : 카메라부
1120, 2120, 3120, 4120, 5120, 6120 : 출력부
1130, 2130, 3130, 4130 : 엔에프시 안테나부
1200, 2200, 3200, 4200, 5200, 6200 : 운용부
1210, 2210, 3210, 4210, 5210, 6210 : 큐알분석부
1220, 2220, 3220, 4220, 5220, 6220 : 프로세스부
1230, 2230, 3230, 4230, 5230, 6230 : 엔에프시 콘트롤러부
1240, 2240, 3240, 4240, 5240, 6240 : 태그 애플릿 기록부
1300, 2300, 3300, 4300, 6300 : 서버부
1310, 2310, 3310, 4310, 6320 : 태그 애플릿 발급부
1400 : 상품 1500 : 엔에프시 이동단말
2140, 4140, 5140, 6140 : 바코드스캐너부
2250, 4260, 5260, 6260 : 바코드분석부
3250, 4250, 5250, 6250 : 출력제어부
3320, 4320, 6310 : 상품정보 디비부 3330, 4330 : 제어부1000, 2000, 3000, 4000, 5000, 6000: Product information provision system
1090, 2090, 3090, 4090, 5090, 6090: Machine part
1100, 2100, 3100, 4100, 5100, 6100: Panel part
1110, 2110, 3110, 4110, 5110, 6110: camera unit
1120, 2120, 3120, 4120, 5120, 6120: Output
1130, 2130, 3130, 4130: NFC antenna unit
1200, 2200, 3200, 4200, 5200, 6200
1210, 2210, 3210, 4210, 5210, 6210: QR analysis unit
1220, 2220, 3220, 4220, 5220, 6220: process unit
1230, 2230, 3230, 4230, 5230, 6230: NFC controller
1240, 2240, 3240, 4240, 5240, 6240: Tag Applet Log
1300, 2300, 3300, 4300, 6300: server unit
1310, 2310, 3310, 4310, 6320: Tag Applet Issuer
1400: Product 1500: NFC mobile terminal
2140, 4140, 5140, 6140: barcode scanner unit
2250, 4260, 5260, 6260: Barcode Analyzer
3250, 4250, 5250, 6250: output control unit
3320, 4320, 6310: product information Div 3330, 4330: control unit

Claims (18)

상품의 광학코드를 촬영하여 표시하는 패널부와 상기 패널부가 촬영한 광학코드를 인식하고 상품 데이터로 변환하는 운용부를 포함하는 기기부; 및
상기 운용부가 전송한 상품 데이터를 인가받고 태그 애플릿으로 변환하여 상기 운용부에 전송하는 서버부; 를 포함하고,
상기 패널부는,
상기 상품의 큐알코드로 이루어진 광학코드를 촬영하는 카메라부;
상기 카메라부가 촬영한 광학코드를 출력하여 표시하는 출력부; 및
상기 운용부가 출력한 태그 애플릿을 엔에프시(NFC, Near Field Communication) 통신방식으로 무선송신하는 엔에프시 안테나부; 를 포함하여 이루어지고,
상기 운용부는 상기 서버부가 전송한 태그 애플릿을 기록하고, 상기 태그 애플릿을 상기 엔에프시 안테나부로 출력하며,
상기 엔에프시 안테나부는 태깅한 엔에프시 이동단말에 상기 태그 애플릿을 엔에프시 통신방식으로 송신하는 상품정보 제공 시스템.
A device unit including a panel unit for photographing and displaying an optical code of a product and an operation unit for recognizing and converting the optical code photographed by the panel unit into product data; And
A server unit receiving the product data transmitted from the operation unit, converting the product data into a tag applet, and transmitting the converted product to the operation unit; Including,
The panel unit,
A camera unit for photographing an optical code comprising a QR code of the product;
An output unit for outputting and displaying the optical code photographed by the camera unit; And
An NFC antenna unit for wirelessly transmitting the tag applet outputted from the operation unit in a near field communication (NFC) communication method; , ≪ / RTI >
The operation unit records the tag applet transmitted by the server unit, and outputs the tag applet to the NFC antenna unit,
And the NFC antenna unit transmits the tag applet to the NFC mobile terminal tagged with the NFC communication method.
상품의 광학코드를 촬영하여 표시하는 패널부와 상기 패널부가 촬영한 광학코드를 인식하고 상품 데이터로 변환하는 운용부를 포함하는 기기부; 및
상기 운용부가 전송한 상품 데이터를 인가받고 태그 애플릿으로 변환하여 상기 운용부에 전송하는 서버부; 를 포함하고,
상기 운용부는,
상기 패널부가 촬영한 광학코드를 인가받고 큐알코드를 인식하여 분석하며 상품 데이터로 변환하는 큐알분석부;
상기 큐알분석부의 상품 데이터를 인가받고 상기 서버부에 출력하며 상기 서버부로부터 태그 애플릿을 수신하는 프로세스부;
상기 프로세스부의 제어에 의하여 상기 태그 애플릿을 상기 패널부에 출력하는 엔에프시 콘트롤러부; 및
상기 엔에프시 콘트롤러부의 제어에 의하여 상기 태그 애플릿을 기록하거나 삭제하는 태그 애플릿 기록부; 를 포함하여 이루어지고,
상기 패널부는 태깅한 엔에프시 이동단말에 상기 태그 애플릿을 엔에프시 통신방식으로 송신하는 상품정보 제공 시스템.
A device unit including a panel unit for photographing and displaying an optical code of a product and an operation unit for recognizing and converting the optical code photographed by the panel unit into product data; And
A server unit receiving the product data transmitted from the operation unit, converting the product data into a tag applet, and transmitting the converted product to the operation unit; Including,
The operation unit,
A QR analyzer which receives an optical code photographed by the panel unit, recognizes and analyzes a QR code, and converts the QR code into commodity data;
A processor unit receiving the goods data of the QR analyzing unit, outputting the server unit, and receiving a tag applet from the server unit;
An NFC controller unit outputting the tag applet to the panel unit under control of the processor unit; And
A tag applet recording unit for recording or deleting the tag applet under the control of the NFC controller unit; , ≪ / RTI >
And the panel unit transmits the tag applet to the NFC mobile terminal tagged in the NFC communication system.
제 1 항에 있어서,
상기 패널부는,
상기 상품의 바코드로 이루어진 광학코드를 스캔하는 바코드스캐너부; 를 더 포함하여 이루어지는 상품정보 제공 시스템.
The method of claim 1,
The panel unit,
A barcode scanner unit scanning an optical code made of a barcode of the product; Product information providing system comprising more.
제 2 항에 있어서,
상기 운용부는,
상기 패널부의 광학코드를 인가받고 바코드를 인식하여 분석하며 상품 데이터로 변환하는 바코드분석부; 를 더 포함하여 이루어지는 상품정보 제공 시스템.
The method of claim 2,
The operation unit,
A barcode analysis unit which receives the optical code of the panel unit, recognizes a barcode, analyzes the barcode, and converts the barcode into product data; Product information providing system comprising more.
상품의 광학코드를 촬영하여 표시하는 패널부와 상기 패널부가 촬영한 광학코드를 인식하고 상품 데이터로 변환하는 운용부를 포함하는 기기부; 및
상기 운용부가 전송한 상품 데이터를 인가받고 태그 애플릿으로 변환하여 상기 운용부에 전송하는 서버부; 를 포함하고,
상기 운용부는 상기 서버부가 전송한 태그 애플릿을 기록하고, 상기 태그 애플릿을 상기 패널부에 출력하며,
상기 패널부는 태깅한 엔에프시 이동단말에 상기 태그 애플릿을 엔에프시 통신방식으로 송신하고,
상기 서버부는,
상기 운용부의 상품 데이터를 인가받고 태그 애플릿으로 변환하는 태그 애플릿 발급부;
상기 운용부의 상품 데이터를 인가받고 해당 상품정보를 검색하는 상품정보 디비부; 및
상기 상품정보 디비부가 검색한 상품정보를 상기 태그 애플릿 발급부에 인가하여 상기 상품 데이터와 매칭된 상태의 태그 애플릿으로 변환하도록 제어하는 제어부; 를 포함하여 이루어지는 상품정보 제공 시스템.
A device unit including a panel unit for photographing and displaying an optical code of a product and an operation unit for recognizing and converting the optical code photographed by the panel unit into product data; And
A server unit receiving the product data transmitted from the operation unit, converting the product data into a tag applet, and transmitting the converted product to the operation unit; Including,
The operation unit records the tag applet sent by the server unit, and outputs the tag applet to the panel unit,
The panel unit transmits the tag applet to the NFC mobile terminal tagged by the NFC communication method.
The server unit,
A tag applet issuing unit which receives the product data of the operation unit and converts it into a tag applet;
A product information DB unit which receives the product data of the operation unit and searches for the corresponding product information; And
A control unit which applies the product information searched by the product information DB unit to the tag applet issuing unit and converts the product information into a tag applet that matches the product data; Product information providing system comprising a.
제 5 항에 있어서,
상기 패널부는,
상기 상품의 큐알코드로 이루어진 광학코드를 촬영하는 카메라부;
상기 카메라부가 촬영한 광학코드를 출력하여 표시하는 출력부; 및
상기 운용부가 출력한 태그 애플릿을 엔에프시 통신방식으로 무선송신하는 엔에프시 안테나부; 를 포함하고,
상기 출력부는,
상기 운용부가 출력하는 상품정보를 출력하여 표시하거나 상기 카메라부가 촬영한 광학코드를 출력하여 표시하는 상품정보 제공 시스템.
The method of claim 5, wherein
The panel unit,
A camera unit for photographing an optical code comprising a QR code of the product;
An output unit for outputting and displaying the optical code photographed by the camera unit; And
An NFC antenna unit for wirelessly transmitting the tag applet output by the operation unit in an NFC communication method; Including,
The output unit includes:
Product information providing system for outputting and displaying the product information output by the operation unit or by outputting the optical code photographed by the camera unit.
제 5 항에 있어서,
상기 운용부는,
상기 패널부가 촬영한 광학코드를 인가받고 큐알코드를 인식하여 분석하며 상품 데이터로 변환하는 큐알분석부;
상기 큐알분석부의 상품 데이터를 인가받고 상기 서버부에 출력하며 상기 서버부로부터 태그 애플릿을 수신하는 프로세스부;
상기 프로세스부의 제어에 의하여 상기 태그 애플릿을 상기 패널부에 출력하는 엔에프시 콘트롤러부;
상기 엔에프시 콘트롤러부의 제어에 의하여 상기 태그 애플릿을 기록하거나 삭제하는 태그 애플릿 기록부; 및
상기 태그 애플릿을 멀티미디어 신호로 변환하여 상기 패널부에 출력하는 출력제어부; 를 포함하고,
상기 프로세스부는 상기 태그 애플릿을 상기 엔에프시 콘트롤러부와 상기 출력제어부에 각각 출력하는 상품정보 제공 시스템.
The method of claim 5, wherein
The operation unit,
A QR analyzer which receives an optical code photographed by the panel unit, recognizes and analyzes a QR code, and converts the QR code into commodity data;
A processor unit receiving the goods data of the QR analyzing unit, outputting the server unit, and receiving a tag applet from the server unit;
An NFC controller unit outputting the tag applet to the panel unit under control of the processor unit;
A tag applet recording unit for recording or deleting the tag applet under the control of the NFC controller unit; And
An output control unit converting the tag applet into a multimedia signal and outputting the multimedia signal to the panel unit; Including,
And the processing unit outputs the tag applet to the NFC controller unit and the output control unit, respectively.
제 6 항에 있어서,
상기 패널부는,
상기 상품의 바코드로 이루어진 광학코드를 스캔하는 바코드스캐너부; 를 더 포함하여 이루어지는 상품정보 제공 시스템.
The method according to claim 6,
The panel unit,
A barcode scanner unit scanning an optical code made of a barcode of the product; Product information providing system comprising more.
제 7 항에 있어서,
상기 운용부는,
상기 패널부의 광학코드를 인가받고 바코드를 인식하여 분석하며 상품 데이터로 변환하는 바코드분석부; 를 더 포함하여 이루어지는 상품정보 제공 시스템.
The method of claim 7, wherein
The operation unit,
A barcode analysis unit which receives the optical code of the panel unit, recognizes a barcode, analyzes the barcode, and converts the barcode into product data; Product information providing system comprising more.
상품의 광학코드를 촬영하여 표시하는 패널부와 상기 패널부가 촬영한 광학코드를 인식하고 상품 데이터로 변환하며 상기 상품 데이터를 태그 애플릿으로 변환하는 운용부를 포함하는 기기부로 이루어지고,
상기 패널부는,
상기 상품의 큐알코드로 이루어진 광학코드를 촬영하는 카메라부;
상기 카메라부가 촬영한 광학코드를 출력하여 표시하는 출력부; 및
상기 운용부가 출력한 태그 애플릿을 엔에프시 통신방식으로 무선송신하는 엔에프시 안테나부; 를 포함하여 이루어지고,
상기 출력부는 상기 상품 데이터를 출력하여 표시하거나 상기 카메라부가 촬영한 광학코드를 출력하여 표시하며,
상기 엔에프시 안테나부는 태깅한 엔에프시 이동단말에 상기 태그 애플릿을 엔에프시 통신방식으로 송신하는 상품정보 제공 시스템.
A device unit including a panel unit for photographing and displaying an optical code of a product and an operation unit for recognizing the optical code photographed by the panel unit, converting the product into product data, and converting the product data into a tag applet,
The panel unit,
A camera unit for photographing an optical code comprising a QR code of the product;
An output unit for outputting and displaying the optical code photographed by the camera unit; And
An NFC antenna unit for wirelessly transmitting the tag applet output by the operation unit in an NFC communication method; , ≪ / RTI >
The output unit outputs and displays the product data or outputs and displays an optical code photographed by the camera unit,
And the NFC antenna unit transmits the tag applet to the NFC mobile terminal tagged with the NFC communication method.
상품의 광학코드를 촬영하여 표시하는 패널부와 상기 패널부가 촬영한 광학코드를 인식하고 상품 데이터로 변환하며 상기 상품 데이터를 태그 애플릿으로 변환하는 운용부를 포함하는 기기부로 이루어지고,
상기 운용부는,
상기 패널부가 촬영한 광학코드를 인가받고 큐알코드를 인식하여 분석하며 상품 데이터로 변환하는 큐알분석부;
상기 큐알분석부의 상품 데이터를 인가받는 프로세스부;
상기 프로세스부의 제어에 의하여 인가되는 신호를 상기 패널부에 출력하는 엔에프시 콘트롤러부;
상기 엔에프시 콘트롤러부의 제어에 의하여 인가되는 신호를 기록하거나 삭제하는 태그 애플릿 기록부;
상기 엔에프시 콘트롤러부의 제어에 의하여 인가되는 신호를 멀티미디어 신호로 변환하여 상기 패널부에 출력하는 출력제어부; 및
상기 프로세스부가 제공하는 상품 데이터를 태그 애플릿으로 변환하는 태그 애플릿 발급부; 를 포함하여 이루어지고,
상기 패널부는 태깅한 엔에프시 이동단말에 상기 태그 애플릿을 엔에프시 통신방식으로 송신하는 상품정보 제공 시스템.
A device unit including a panel unit for photographing and displaying an optical code of a product and an operation unit for recognizing the optical code photographed by the panel unit, converting the product into product data, and converting the product data into a tag applet,
The operation unit,
A QR analyzer which receives an optical code photographed by the panel unit, recognizes and analyzes a QR code, and converts the QR code into commodity data;
A processor for receiving product data of the QR analysis unit;
An NFC controller unit for outputting a signal applied by the control unit to the panel unit;
A tag applet recording unit for recording or deleting a signal applied by the control of the NFC controller unit;
An output control unit converting a signal applied by the control of the NFC controller unit into a multimedia signal and outputting the multimedia signal to the panel unit; And
A tag applet issuing unit for converting product data provided by the processor into a tag applet; , ≪ / RTI >
And the panel unit transmits the tag applet to the NFC mobile terminal tagged in the NFC communication system.
제 10 항에 있어서,
상기 패널부는,
상기 상품의 바코드로 이루어진 광학코드를 스캔하는 바코드스캐너부; 를 더 포함하여 이루어지는 상품정보 제공 시스템.
The method of claim 10,
The panel unit,
A barcode scanner unit scanning an optical code made of a barcode of the product; Product information providing system comprising more.
제 11 항에 있어서,
상기 운용부는,
상기 패널부의 광학코드를 인가받고 바코드를 인식하여 분석하며 상품 데이터로 변환하는 바코드분석부; 를 더 포함하여 이루어지는 상품정보 제공 시스템.
The method of claim 11,
The operation unit,
A barcode analysis unit which receives the optical code of the panel unit, recognizes a barcode, analyzes the barcode, and converts the barcode into product data; Product information providing system comprising more.
제11항에 있어서,
상기 운용부와 접속하고 링크 정보에 연계된 다수의 상품정보를 기록하고 검색하는 상품정보 디비부와 상기 상품정보 디비부가 검색한 상품정보를 인가받고 태그 애플릿으로 변환하는 태그 애플릿 발급부를 포함하여 이루어지는 서버부; 를 더 포함하고,
상기 프로세스부는,
상품 데이터를 분석하여 포함된 링크 정보를 분리하고 상기 서버부에 상기 링크 정보를 제공하고,
상기 패널부는 태깅한 엔에프시 이동단말에 상기 태그 애플릿을 엔에프시 통신방식으로 송신하는 상품정보 제공 시스템.
The method of claim 11,
A server comprising a product information DB unit connected to the operation unit and recording and retrieving a plurality of product information linked to link information, and a tag applet issuing unit authorized to convert the product information searched by the product information DB into a tag applet part; Further comprising:
The process unit,
Analyzing the commodity data to separate the included link information and provide the link information to the server unit;
And the panel unit transmits the tag applet to the NFC mobile terminal tagged in the NFC communication system.
삭제delete 삭제delete 삭제delete 삭제delete
KR1020110007792A 2011-01-04 2011-01-26 Product Information Provision System Expired - Fee Related KR101050158B1 (en)

Priority Applications (22)

Application Number Priority Date Filing Date Title
KR1020110007792A KR101050158B1 (en) 2011-01-26 2011-01-26 Product Information Provision System
CN201180064081.6A CN103282927B (en) 2011-01-04 2011-11-18 Advertisement information providing system
CN201811196083.0A CN109559148A (en) 2011-01-04 2011-11-18 Advertising information provides system
EP11855077.1A EP2662819A2 (en) 2011-01-04 2011-11-18 System for providing advertisement information
JP2013548333A JP5841614B2 (en) 2011-01-04 2011-11-18 Advertisement information provision system
PCT/KR2011/008831 WO2012093773A2 (en) 2011-01-04 2011-11-18 System for providing advertisement information
US13/330,247 US20120173318A1 (en) 2011-01-04 2011-12-19 System for providing advertisement information
US14/281,752 US8965785B2 (en) 2011-01-04 2014-05-19 System for providing advertisement information
US14/598,005 US9477972B2 (en) 2011-01-04 2015-01-15 System for providing advertisement information
US14/717,858 US9129310B1 (en) 2011-01-04 2015-05-20 NFC-enabled apparatus for providing contents
US15/265,688 US9671995B2 (en) 2011-01-04 2016-09-14 NFC-enabled digital apparatus and method of NFC-based information transmission
US15/279,088 US9678704B2 (en) 2011-01-04 2016-09-28 NFC-enabled digital apparatus and method of NFC-based information transmission
US15/617,289 US9785397B1 (en) 2011-01-04 2017-06-08 NFC-enabled digital apparatus and method of NFC-based information transmission
US15/724,492 US10261745B2 (en) 2011-01-04 2017-10-04 NFC-enabled digital apparatus and method of NFC-based information transmission
US16/248,552 US10628116B2 (en) 2011-01-04 2019-01-15 NFC-enabled digital apparatus and method of operation thereof
US16/377,075 US10635377B2 (en) 2011-01-04 2019-04-05 NFC-enabled apparatus and method of operation thereof
US16/377,066 US10642565B2 (en) 2011-01-04 2019-04-05 NFC-enabled apparatus and method of operation thereof
US16/556,072 US10521180B1 (en) 2011-01-04 2019-08-29 NFC-enabled apparatus and method of operation thereof
US16/853,490 US20200249904A1 (en) 2011-01-04 2020-04-20 Nfc-enabled apparatus and method of operation thereof
US17/102,128 US11269444B2 (en) 2011-01-04 2020-11-23 NFC-enabled apparatus and method of operation thereof
US17/153,326 US11194417B2 (en) 2011-01-04 2021-01-20 NFC-enabled apparatus and method of operation thereof
US17/543,248 US11941200B2 (en) 2011-01-04 2021-12-06 NFC-enabled apparatus and method of operation thereof

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020110007792A KR101050158B1 (en) 2011-01-26 2011-01-26 Product Information Provision System

Publications (1)

Publication Number Publication Date
KR101050158B1 true KR101050158B1 (en) 2011-07-19

Family

ID=44923769

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020110007792A Expired - Fee Related KR101050158B1 (en) 2011-01-04 2011-01-26 Product Information Provision System

Country Status (1)

Country Link
KR (1) KR101050158B1 (en)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190135693A (en) 2018-05-29 2019-12-09 박웅렬 System for promoting event using product and method therefor
KR102139348B1 (en) 2019-07-08 2020-07-29 오수현 Method for providing goods information in real time

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100872848B1 (en) 2007-09-11 2008-12-10 올유저닷넷(주) System and method for providing product information using mobile communication terminal
KR101230032B1 (en) * 2010-10-19 2013-02-05 주식회사 케이씨씨 Curtain wall type window

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100872848B1 (en) 2007-09-11 2008-12-10 올유저닷넷(주) System and method for providing product information using mobile communication terminal
KR101230032B1 (en) * 2010-10-19 2013-02-05 주식회사 케이씨씨 Curtain wall type window

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
"[화요기획] 시장 구축 사례-1.광고", 전자신문, 출처: http://www.etnews.co.kr/201101230032

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190135693A (en) 2018-05-29 2019-12-09 박웅렬 System for promoting event using product and method therefor
KR102139348B1 (en) 2019-07-08 2020-07-29 오수현 Method for providing goods information in real time

Similar Documents

Publication Publication Date Title
US11941200B2 (en) NFC-enabled apparatus and method of operation thereof
US20200357039A1 (en) Systems and methods for automated mass media commerce
KR102052932B1 (en) Product information system and method using a tag and mobile device
JP6231149B2 (en) Method and system for transmitting information based on a user card
JP2020521218A (en) Information scan identification system, method and scan terminal
US20140358712A1 (en) Shopping guide system, shopping guide management device and method
BRPI0609746A2 (en) system, method of operating a server, and a computer-readable storage medium containing a set of instructions for a processor
US20230334523A1 (en) Management system, server device and method
KR101050158B1 (en) Product Information Provision System
CN113094616A (en) Information pushing method, information associating method, information pushing equipment, information associating equipment and computer storage medium
US9767326B2 (en) Method, apparatus and system for crowd sourced counterfeit detection and brand assurance
KR20120051950A (en) A processing method for mobile coupon using user's mobile terminal
KR101054051B1 (en) Smart Advertising Information Providing System
KR100744190B1 (en) Product history management service method and system using identification tag, product history information input / output device
KR100817713B1 (en) System and method for providing contents using RFCID
US20200273077A1 (en) Rating system and method

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

R15-X000 Change to inventor requested

St.27 status event code: A-3-3-R10-R15-oth-X000

R16-X000 Change to inventor recorded

St.27 status event code: A-3-3-R10-R16-oth-X000

A302 Request for accelerated examination
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0302 Request for accelerated examination

St.27 status event code: A-1-2-D10-D17-exm-PA0302

St.27 status event code: A-1-2-D10-D16-exm-PA0302

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

P14-X000 Amendment of ip right document requested

St.27 status event code: A-5-5-P10-P14-nap-X000

FPAY Annual fee payment

Payment date: 20141014

Year of fee payment: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

FPAY Annual fee payment

Payment date: 20150713

Year of fee payment: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

FPAY Annual fee payment

Payment date: 20160713

Year of fee payment: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

FPAY Annual fee payment

Payment date: 20180622

Year of fee payment: 8

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

P14-X000 Amendment of ip right document requested

St.27 status event code: A-5-5-P10-P14-nap-X000

FPAY Annual fee payment

Payment date: 20190620

Year of fee payment: 9

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 9

P14-X000 Amendment of ip right document requested

St.27 status event code: A-5-5-P10-P14-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 10

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 11

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 12

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PC1903 Unpaid annual fee

St.27 status event code: A-4-4-U10-U13-oth-PC1903

Not in force date: 20230713

Payment event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

PC1903 Unpaid annual fee

St.27 status event code: N-4-6-H10-H13-oth-PC1903

Ip right cessation event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

Not in force date: 20230713
