Abstract

본 발명은 악취 및 오염물질을 함유하는 가스를 정화하는 바이오 필터에 관한 것으로, 더욱 자세하게는 산성 미생물이 서식하는 담체를 포함하는 제 1정화조; 상기 제 1정화조에서 가스가 유입되며, 염기성 미생물이 서식하는 담체를 포함하는 제 2 정화조; 및 상기 제 2정화조에서 가스가 유입되며, 중성 미생물이 서식하는 담체를 포함하는 제 3 정화조를 포함하는 악취 정화용 바이오 필터로, 가스 내에 함유되어 있는 악취나 유해한 성분의 정화에 유용하다.
Figure R1020090039792
바이오 필터, 세라믹 담체

Description

악취 정화용 바이오 필터 및 이를 포함하는 악취 정화 시스템{biofilter for purifying malodor and malodor purifying system comprising the same}
본 발명은 악취 및 오염된 가스를 정화하는 바이오 필터에 관한 것이다.
통상 가스 정화라 함은 하수처리장이나 분뇨처리장, 식품가공공장 및 각종 화학시설 등에서 발생한 폐가스에 함유되어 있는 악취 및 유해가스를 제거하는 것을 의미한다.
현재까지 알려진 가스 정화 기술로는 물리.화학적 처리방법과 생물학적 처리방법을 예로 들 수 있다.
전자는 활성탄흡착법, 약액세정법, 오존산화법, 연소탈취(소각)법을 예로 들 수 있는데, 이러한 물리.화학적 처리방법은 오염가스의 제거효율은 높지만 시설비, 재료비 등과 같은 조업비가 많이 소요되고, 저농도의 폐가스를 배출 허용기준까지 저감시키는데 비경제적이고, 특히 2차 오염물질이 발생한다는 단점이 있다.
후자는 토양미생물처리법, 폭기조탈취법, 바이오필터를 예로 들 수 있다. 하지만 토양미생물처리법과 폭기조탈취법은 전체 시스템의 압력손실이 높고, 장치의 단위면적당 처리 가능한 폐가스의 양이 매우 적다는 단점이 있다.
생물학적 처리방법 중 하나인 바이오 필터는 담체에 부착된 미생물에 의한 분해작용을 이용한 탈취방법으로서, 초기 투자비 및 운전비가 저렴하며, 다양한 악취유발 물질(암모니아, 황화수소, 메틸메르캅탄 등) 및 휘발성유기화합물(VOCs : 톨루엔, 아세톤, 자일렌, 부탄올, 벤젠, 에틸벤젠 등)의 처리가 용이하고, 처리 후 2차 오염물질이 거의 발생하지 않는다는 장점을 가진다.
따라서, 상기와 같은 장점을 지닌 바이오 필터 기술을 적절히 개발하면 악취 등을 보다 효율적으로 분해할 수 있을 것이다.
본 발명은 보다 효율적으로 악취 및 오염된 가스를 정화하기 위해 도출된 것으로서, 산성미생물, 염기성미생물 및 중성미생물을 각각 이용하여 상기 미생물들이 각각 특이적으로 제거할 수 있는 유해가스를 단계적 제거하는 악취 정화용 바이오 필터를 제공하는데 그 목적이 있다.
본 발명의 목적은 산성 미생물이 서식하는 담체를 포함하는 제 1정화조; 상기 제 1정화조에서 가스가 유입되며, 염기성 미생물이 서식하는 담체를 포함하는 제 2 정화조; 및 상기 제 2정화조에서 가스가 유입되며, 중성 미생물이 서식하는 담체를 포함하는 제 3 정화조를 포함하는 악취 정화용 바이오 필터를 제공하는 것이다.
본 발명의 또 다른 목적은 상기 바이오 필터를 포함하는 악취 정화 시스템을 제공하는 것이다.
본 발명의 악취 정화용 바이오 필터는 산성미생물, 염기성미생물 및 중성미생물 각각을 모두 이용하여 악취 및 다양한 유해 가스를 정화할 수 있을 뿐만 아니라, 상기 악취 및 다양한 유해 가스를 산성 미생물이 서식하는 담체를 포함하는 제 1정화조, 염기성 미생물이 서식하는 담체를 포함하는 제 2정화조 및 중성 미생물이 서식하는 담체를 포함하는 제 3정화조에 순차적으로 통과시켜 가스가 일정 시간 동안 체류할 수 있도록 체류시간을 연장함으로써, 미생물이 가스에 함유되어 있는 악 취 및 유해성분을 완전히 분해시킬 만큼의 충분한 시간을 확보하여 악취 및 유해가스의 정화능력을 높이는 효과가 있다.
본 발명의 바이오 필터를 포함하는 악취정화용 시스템은 염기성수 수용조의 염기성수를 산성수 수용조 및 중성수 주용조에 적절히 공급함으로써, 바이오 필터에서 미생물을 생육시키고 배출되는 산성화된 물이 산성수 수용조 및 중성수 수용조로 다시 회수된 후 기존의 산성수 수용조의 산성수와 중성수 수용조의 중성수의 낮아진 pH을 원상태로 회복할 수 있는 효과가 있다.
본 발명은 산성 미생물이 서식하는 담체(1-1)를 포함하는 제 1정화조(1);
상기 제 1정화조에서 가스가 유입되며, 염기성 미생물이 서식하는 담체(2-1)를 포함하는 제 2 정화조(2); 및
상기 제 2정화조에서 가스가 유입되며, 중성 미생물이 서식하는 담체(3-1)를 포함하는 제 3 정화조(3)
를 포함하는 악취 정화용 바이오 필터(400)를 제공한다.
이하에서는 도 1을 참조하여 본 발명을 상세히 설명하기로 한다.
본 발명에서 '악취'란 인간에게 불쾌감을 주는 냄새 및 인간에게 유해한 가스 등을 포함하는 개념이다.
상기 악취의 종류로는 암모니아 또는 트리메틸아민과 같은 질소계; 아세트알데히드 또는 스틸렌과 같은 유기계; 황화수소, 이황화메틸, 황화메틸 또는 메틸메르캅산과 같은 황화계로 분류할 수 있다.
상기 질소계 악취를 제거하는 대표적 미생물은 나이트로박터 속(Nitrobacter sp.), 나이트로소모나스 속(Nitrosomanas sp.) 및 나이트로코커스 속 (Nitrococcus sp.)이 있으며; 유기계 악취를 제거하는 미생물의 종류로는 슈도모나스 속(Pseudomonas sp.), 홍색 비유황세균(Purple non-sulfur bacteria), 코마모나스 속(Comamonas sp.)이 있고; 황화계 악취를 제거하는 미생물로는 티오바실러스 속(Thiobacillus sp.), 바실러스 속(Bacillus sp.), 크산토모나스 속(Xanthomonas sp.), 알칼리제네스 속(Alcaligenes sp.), 플라보박테리움 속(Flavobactrium sp.)을 예로 들 수 있다.
본 발명의 바이오 필터장치(400)에 사용할 수 있는 악취 제거(정화)용 미생물은 특별히 제한하지는 않으나, 티오바실러스 속(Thiobacillus sp.), 슈도모나스 속(Pseudomonas sp.), 바실러스 속(Bacillus sp.), 사이토파가 속(Cytophaga sp.), 술폴로부스 속(Sulfolobus sp.), 나이트로박터 속(Nitrobacter sp.), 나이트로소모나스 속(Nitrosomanas sp.), 나이트로코커스 속(Nitrococcus sp.), 아스로박터 속(Arthrobacter sp.), 스테노트로포모나스 속(Stenotrophomonas sp.), 마이크로박테리움 속(Microbacterium sp.), 스트렙토코커스 속 (Streptococcus sp.), 크산토모나스 속(Xanthomonas sp.), 알칼리제네스 속(Alcaligenes sp.), 플라보박테리움 속(Flavobactrium sp.) 홍색 비유황세균(Purple non-sulfur bacteria), 접합균류 털곰팡이(Phycomyces blakesleeanus), 뉴로스포라 속(Neurospora sp.), 페니실리움 속(Penicillium sp.) 및 코마모나스 속(Comamonas sp.) 군으로부터 선택된 1종 이상을 사용할 수 있다.
본 발명의 바이오 필터(400)에 사용되는 미생물의 구체적 양태로는 산성 미생물로 황화계 악취 물질을 정화할 수 있는 티오바실러스 속을 사용할 수 있으며; 염기성 미생물로는 질소계 악취 물질을 정화할 수 있는 나이트로박터 속 또는 나이트로소모나스 속을 각각 또는 함께 사용할 수 있고; 중성 미생물로는 유기계 악취 물질을 정화할 수 있는 슈도모나스 속 또는 황화계 악취 물질을 정화할 수 있는 바실러스 속을 각각 또는 함께 사용할 수 있으나, 특별히 이에 한정하는 것은 아니다.
상기 산성 미생물이 생육할 수 있는 조건은 pH1.0 내지 8.0이며, 바람직하게는 pH2.0 내지 5.0이고; 상기 염기성 미생물이 생육할 수 있는 조건은 pH 5.7 내지 10.2이며, 바람직하게는 pH8.4 내지 9.2이고; 상기 중성 미생물이 생육할 수 있는 조건은 pH 4.5 내지 8.5이며, 바람직하게는 pH 6.0 내지 7.8이다.
상기 미생물들이 서식할 수 있는 담체(1-1, 2-1, 3-1)는 다공이 형성되어 다표면적을 가진 것이 바람직하며, 퇴비, 토탄, 나무껍질, 활성탄, 플라스틱(PVA), 세라믹, 알지네이트 나트륨(sodium alginate), 제올라이트, 벤토나이트, 패각 및 폴리우레탄으로 이루어진 군으로부터 선택되는 1종 이상을 포함하는 재질로 이루어질 수 있다.
본 발명의 바이오 필터(400)는 추가적으로 가스를 유입하는 유입관(4) 및 용 수노즐(7, 8, 9)을 더 포함할 수 있으며, 용수노즐은 상기 제 1정화조(1), 제 2정화조(2) 및 제3정화조(3) 각각에 형성되어 있으며, 각각의 정화조 내에 설치된 담체(1-1, 2-1, 3-1)의 적정 pH를 유지할 수 있도록 상기 용수노즐(7, 8, 9)을 통하여 산성수, 염기성수 및 중성수를 공급할 수 있다.
본 발명의 바이오 필터(400)의 일 양태로 제 1정화조(1), 제 2정화조(2) 및 제 3정화조(3) 각각에 격벽(10, 20, 30)이 형성될 수 있으며, 상기 각각의 격벽(10, 20, 30)의 상부와 하부에 구멍을 뚫어 벨브를 형성하여 가스의 흐름을 조절할 수 있는 구조로 형성될 수 있다.
본 발명의 바이오 필터(400) 내로 유입되는 가스의 정화과정을 자세히 살펴보면, 외부에서 유입된 악취 성분을 포함한 가스가 전처리부(5)의 상부에서 하부로 이동하면서 전처리과정을 거친 후 전처리부(5)와 제 1정화조(1)의 사이에 형성된 제 1격벽(10)의 하부 벨브(12)를 개방하면, 상기 전처리과정을 거친 가스(1차 필터링 가스)가 제 1 정화조의 하부에서 상부로 이동하면서 산성 미생물이 서식하는 담체(1-1)를 통과하고, 이렇게 제 1정화조(1)의 담체를 통과한 가스(2차 필터링 가스)는 다시 제 1정화조(1)와 제 2정화조(2) 사이에 형성된 제 2격벽(20)의 상부 벨브(21)의 개방에 의해 제 2 정화조(2) 내로 유입되며, 상기 제 2정화조(2) 내로 유입된 가스는 다시 제 2정화조(2) 상부에서 하부로 이동하면서 염기성 미생물이 서식하는 담체(2-1)를 통과하게 되며, 이렇게 제 2정화조(2)를 통과한 가스(3차 필터링 가스)는 제 2정화조(2)와 제 3정화조(3) 사이에 형성된 제 3격벽(30)의 하부 벨브(33)의 개방에 의해 제 3 정화조(3) 내로 유입되며, 상기 제 3정화조(3) 내로 유 입된 가스는 다시 제 3정화조(3)의 하부에서 상부로 이동하면서 중성 미생물이 서식하는 담체(3-1)를 통과하게 되며, 이렇게 제 3정화조를 통과한 가스(4차 필터링 가스)는 다양한 악취가 정화된 가스로, 가스 배출구(6)를 통해 배출되게 된다.
또한 상기 전처리부(5), 제 1정화조(1), 제 2정화조(2) 및 제3정화조(3)는 추가적으로 송풍기를 포함할 수 있으며, 이를 이용하여 가스를 원하는 방향(상부에서 하부 또는 하부에서 상부)으로 흐르게 할 수 있으며, 특히 상기 각각의 담체 내에는 미생물이 서식하고 있기 때문에 미생물이 지나치게 번식하여 담체의 기공을 막게 되면 각각의 정화조 내에 압력 차가 발생하게 되며, 이러한 경우 송풍기를 역으로 돌려 가스의 압력 차를 조절할 수 있다.
본 발명은 또한 산성수가 수용된 산성수 수용조(100), 산성수 수용조의 산성수를 제 1정화조(1)에 공급하는 공급라인(101), 산성 미생물이 서식하는 담체를 포함하는 제 1정화조(1) 및 제 1정화조(1)에서 배출되는 산성수를 산성수 수용조로 보내는 순환라인(102);
염기성수가 수용된 염기성수 수용조(200), 염기성수 수용조의 염기성수를 제 2 정화조(2)에 공급하는 공급라인(201), 염기성 미생물이 서식하는 담체를 포함하는 제 2정화조(2) 및 제 2정화조(2)에서 배출되는 염기성수를 염기성수 수용조로 보내는 순환라인(202); 및
중성수가 수용된 중성수 수용조(300), 중성수 수용조의 중성수를 제 3정화조(3)에 공급하는 공급라인(301), 중성 미생물이 서식하는 담체를 포함하는 제 3정 화조(3) 및 제 3정화조(3)에서 배출되는 중성수를 중성수 수용조로 보내는 순환라인(302)
을 포함하는 악취 정화 시스템을 제공한다.
본 발명의 악취 정화 시스템은 순환시스템으로써, 담체(1-1, 2-1, 3-1)를 통과한 산성수, 염기성수 및 중성수가 담체(1-1, 2-1, 3-1)에 서식하는 미생물의 산화작용으로 인하여 공급될 당시보다 배출될 때, pH가 낮아지게 되는데, 이렇게 낮아진 pH의 산성수, 염기성수 및 중성수가 각각의 담체로부터 배출되어 수용조(100, 200, 300) 내로 유입되면 기존의 수용조 내의 pH를 일정하게 유지할 수 없게 되는 문제가 생긴다.
따라서, 상기와 악취 정화 시스템은 추가적으로, 염기성 수용조(200)에서 염기성수를 산성수 수용조(100) 내로 주입하는 제 1주입라인(500); 및 염기성 수용조(200)에서 염기성수를 중성수 수용조(300) 내로 주입하는 제 2주입라인(600)을 더 포함할 수 있다.
상기와 같이 제 1주입라인(500) 및 제 2주입라인(600)을 더 포함함으로써, 염기성수 수용조(200)에서 염기성수를 제 1 주입라인(500)을 통해 산성수 수용조(100) 내로 보내고, 제 2 주입라인(600)을 통해 중성수 수용조(300) 내로 보내어 산성수와 중성수는 항상 일정한 pH를 유지할 수 있으며, 이온수기(700)에서 염기성수를 염기성 수용조(200) 내로 공급함으로서 염기성수도 일정 pH를 유지할 수 있다. 또한, 상기 제 1주입라인 및 제 2주입라인에 벨브가 형성되어 있어 주입되는 염기성수의 양을 편의대로 조절할 수도 있다.

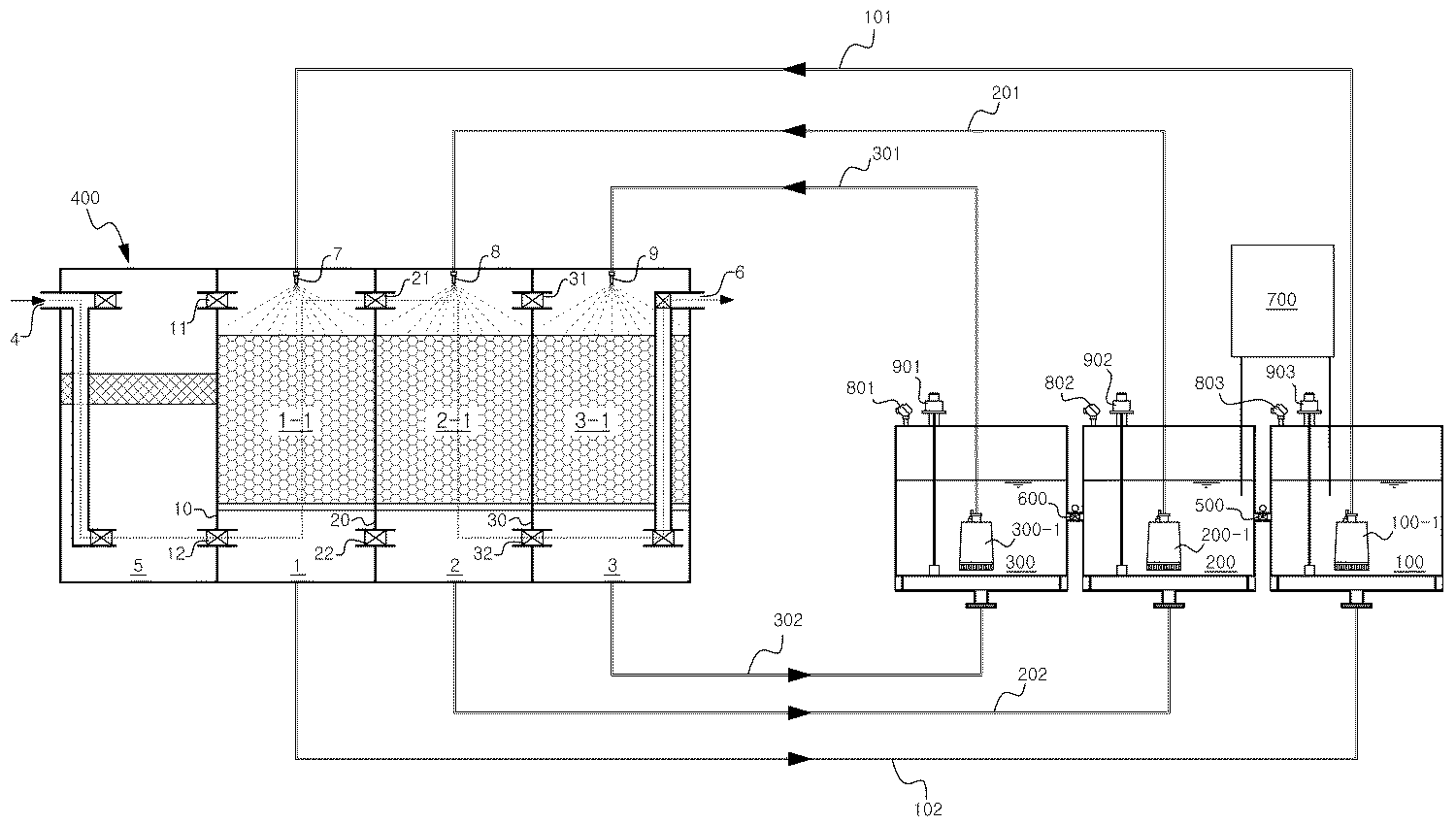

도 1은 본 발명의 악취 정화 시스템을 나타낸다.
<도면의 주요부분에 대한 부호의 설명>
1: 제 1정화조 100: 산성수 수용조
2: 제 2정화조 200: 염기성수 수용조
3: 제 3정화조 300: 중성수 수용조
4: 가스 유입구 400: 바이오 필터장치
5: 전처리부 500: 제 1주입라인
6: 가스 배출부 600: 제 2주입라인
7 ~ 9: 용수노즐 700: 이온수기
10: 제 1격벽 100-1 ~ 300-1: 수중펌프
20: 제 2격벽 801 ~ 803: pH미터
30: 제 3격벽 901 ~ 903: 라벨미터

Claims (5)

  1. 삭제
  2. 삭제
  3. 삭제
  4. 산성수가 수용된 산성수 수용조, 산성수 수용조의 산성수를 제 1정화조에 공급하는 공급라인, 산성 미생물이 서식하는 담체를 포함하는 제 1정화조 및 제 1정화조에서 배출되는 산성수를 산성수 수용조로 보내는 순환라인;
    염기성수가 수용된 염기성수 수용조, 염기성수 수용조의 염기성수를 제 2 정화조에 공급하는 공급라인, 염기성 미생물이 서식하는 담체를 포함하는 제 2정화조 및 제 2정화조에서 배출되는 염기성수를 염기성수 수용조로 보내는 순환라인; 및
    중성수가 수용된 중성수 수용조, 중성수 수용조의 중성수를 제 3정화조에 공급하는 공급라인, 중성 미생물이 서식하는 담체를 포함하는 제 3정화조 및 제 3정화조에서 배출되는 중성수를 중성수 수용조로 보내는 순환라인
    을 포함하는 악취 정화 시스템.
  5. 제 4항에 있어서,
    상기 악취 정화 시스템은 추가적으로
    염기성 수용조에서 염기성수를 산성수 수용조 내로 주입하는 제 1주입라인; 및
    염기성 수용조에서 염기성수를 중성수 수용조 내로 주입하는 제 2주입라인
    을 더 포함하는 것을 특징으로 하는 악취 정화 시스템.
