JP2011218567A

JP2011218567A - Album and manufacturing method, and album mount and manufacturing method

Info

Publication number: JP2011218567A
Application number: JP2010086565A
Authority: JP
Inventors: Shinya Manzaki; 伸也萬崎
Original assignee: Asukanet Co Ltd
Current assignee: Asukanet Co Ltd
Priority date: 2010-04-02
Filing date: 2010-04-02
Publication date: 2011-11-04

Abstract

【課題】製本強度を保ちつつ大きく開くことができ、しかも天側及び地側の見栄えも損なわないアルバム及びその製造方法、並びにアルバム台紙及びその製造方法を提供する。
【解決手段】アルバム台紙２５を複数重ねて綴じてなるアルバム２０の製造方法において、印刷工程１００と、ベース材１１ののど側縁部１１ａに、天側保護部２１と地側保護部２２を残すように長孔２３を形成する孔開け工程２００と、ベース材１１にフィルム１３を貼着し長孔２３を塞ぐラミネート工程３００と、ベース材１１を複数重ねてのどＧ側を綴じる綴じ工程４００と、天側保護部２１をベース材１１の天Ｈに平行に切断して複数のベース材１１の天側端部１１ｅを切り落とすとともに、地側保護部２２をベース材１１の地Ｔに平行に切断して複数のベース材１１の地側端部１１ｆを切り落とす断裁工程５００と、ベース材１１に表紙１６を付ける表紙付け工程６００と、を備える。
【選択図】図７An album and a manufacturing method thereof, and an album mount and a manufacturing method thereof, which can be opened widely while maintaining bookbinding strength and which do not impair the appearance of the top side and the ground side.
In a manufacturing method of an album 20 in which a plurality of album mounts 25 are bound and bound, a printing process 100 and a top side protection part 21 and a ground side protection part 22 are left on a throat side edge part 11a of a base material 11. A hole forming step 200 for forming the long hole 23, a laminating step 300 for sticking the film 13 to the base material 11 to block the long hole 23, and a binding step 400 for stacking a plurality of base materials 11 and binding the throat G side. The top side protection part 21 is cut in parallel to the top H of the base material 11 to cut off the top side end parts 11e of the plurality of base materials 11, and the ground side protection part 22 is cut in parallel to the ground T of the base material 11. Then, a cutting process 500 for cutting off the ground side end portions 11f of the plurality of base materials 11 and a cover attaching process 600 for attaching the cover 16 to the base material 11 are provided.
[Selection] Figure 7

Description

本発明は、写真等の画像が直接印刷される矩形状のアルバム台紙を複数重ねて綴じてなるアルバム及びその製造方法、並びにそのアルバムに使用されるアルバム台紙及びその製造方法に関するものである。 The present invention relates to an album in which a plurality of rectangular album mounts on which images such as photographs are directly printed are stacked and bound, an album mount used for the album, and a manufacturing method thereof.

近年のデジタルカメラの普及により、写真が一般ユーザーにとって一段と身近なものとなり、それに伴って一般ユーザーがアルバムとして製本する機会も増えている。
このようなアルバムの各ページを構成するアルバム台紙には、印刷された写真を透明なポケットに挿入して写真を配置する簡易なタイプや、卒業アルバムや結婚式のアルバムのように写真等の画像をアルバム台紙に直接印刷する高級なタイプがある。 With the spread of digital cameras in recent years, photographs have become even more familiar to general users, and along with this, opportunities for general users to bind as albums are increasing.
The album mounts that make up each page of such an album include a simple type in which printed photos are inserted into transparent pockets to place photos, and images such as photos such as graduation albums and wedding albums. There is a high-grade type that prints directly on the album mount.

このアルバム台紙に直接画像が印刷されるタイプのアルバムとして、見開きのアルバム台紙が大きく開くアルバムが開示されている（例えば、特許文献１参照）。 As an album in which an image is directly printed on the album mount, an album in which a double-sided album mount is greatly opened is disclosed (for example, see Patent Document 1).

特開２００９−２６９２２１号公報JP 2009-269221 A

特許文献１に記載の発明に係るアルバムは、以下のようにして製造されてなる。
まず、印刷工程において、図１２に示すように、矩形状のベース材１１を用意し、ベース材１１の少なくとも片面に画像を印刷する。
次に、孔開け工程において、図１３に示すように、ベース材１１ののど側縁部１１ａに、のどＧに平行に延びる長孔１２を形成する。
次に、ラミネート工程において、図１４に示すように、ベース材１１の表裏全面に透明のポリプロピレンフィルム１３を貼着し、フィルム１３で長孔１２を塞ぐ。
そして、断裁工程において、図１５に示すように、ベース材１１の天側縁部１１ｂ及び地側縁部１１ｃをベース材１１の天Ｈに平行に切断し、長孔１２の天側端部１２ａ及び地側端部１２ｂを切り落とす。
最後に、そのように形成されたアルバム台紙１５を綴じ工程において、複数重ねてのどＧ側を綴じ、表紙１６を付けてアルバム１０とする。 The album according to the invention described in Patent Document 1 is manufactured as follows.
First, in the printing process, as shown in FIG. 12, a rectangular base material 11 is prepared, and an image is printed on at least one side of the base material 11.
Next, in the drilling step, as shown in FIG. 13, a long hole 12 extending in parallel with the throat G is formed in the throat side edge portion 11 a of the base material 11.
Next, in the laminating step, as shown in FIG. 14, a transparent polypropylene film 13 is attached to the entire front and back surfaces of the base material 11, and the long holes 12 are closed with the film 13.
In the cutting step, as shown in FIG. 15, the top side edge portion 11 b and the ground side edge portion 11 c of the base material 11 are cut in parallel to the top H of the base material 11, and the top side end portion 12 a of the long hole 12. And the ground side edge part 12b is cut off.
Finally, in the binding step, a plurality of the album mounts 15 formed in this way are stacked, the throat G side is bound, and the cover 16 is attached to form the album 10.

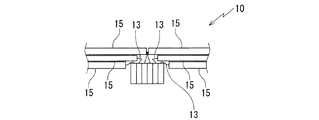

このように製造されたアルバム１０によると、図１６に示すように、アルバム台紙１５は、長孔１２において表側のフィルム１３と裏側のフィルム１３が互いに貼り合わされた状態となるので、アルバム１０を開くとアルバム台紙１５はこの長孔１２のフィルム１３部分で折れ曲がる。つまり、長孔１２で貼り合わされたフィルム１３はベース材１１よりも薄く柔軟であるので、図１７に示すように、アルバム１０を開いたときに見開きのアルバム台紙１５は完全に水平となり、視認性に優れる。 According to the album 10 manufactured in this way, as shown in FIG. 16, the album mount 15 is in a state where the front film 13 and the back film 13 are bonded to each other in the long hole 12, so that the album 10 is opened. The album mount 15 is bent at the film 13 portion of the long hole 12. That is, since the film 13 bonded by the long hole 12 is thinner and more flexible than the base material 11, the spread album mount 15 is completely horizontal when the album 10 is opened as shown in FIG. Excellent.

しかしながら、図１８に示すように、アルバム台紙１５を斜めに引く方向に力が加わると、長孔１２におけるフィルム１３が容易に破れてしまい、アルバム１０からアルバム台紙１５が脱落してしまうという問題がある。これは製本上致命的な欠陥である。
また、長孔１２におけるフィルム１３の色がベース材１１の色とは異なり透明であるので、アルバム１０を天Ｈ側又は地Ｔ側から見たときに、図１９に示すように、長孔１２部分が目立ってしまい見栄えが悪いという問題もある。 However, as shown in FIG. 18, when a force is applied in a direction in which the album mount 15 is pulled obliquely, the film 13 in the long hole 12 is easily broken, and the album mount 15 is dropped from the album 10. is there. This is a fatal defect in bookbinding.
Further, since the color of the film 13 in the long hole 12 is transparent unlike the color of the base material 11, when the album 10 is viewed from the top H side or the ground T side, as shown in FIG. There is also a problem that the part is conspicuous and looks bad.

そこで、本発明の目的とするところは、製本強度を保ちつつ大きく開くことができ、しかも天側及び地側の見栄えも損なわないアルバム及びその製造方法、並びにアルバム台紙及びその製造方法を提供することにある。 Accordingly, an object of the present invention is to provide an album that can be opened widely while maintaining the binding strength, and that does not impair the appearance of the top side and the ground side, its manufacturing method, and an album mount and its manufacturing method. It is in.

上記の目的を達成するために、本発明の請求項１に記載のアルバム（２０）の製造方法は、写真等の画像が直接印刷される矩形状のアルバム台紙（２５）を複数重ねて綴じてなるアルバム（２０）の製造方法において、前記アルバム台紙（２５）用のベース材（１１）の少なくとも片面に画像を印刷する印刷工程（１００）と、前記画像が印刷されたベース材（１１）ののど側縁部（１１ａ）に、天側端部（１１ｅ）には天側保護部（２１）を、地側端部（１１ｆ）には地側保護部（２２）をそれぞれ残すように、前記のど（Ｇ）に平行に延びる長孔（２３）を形成する孔開け工程（２００）と、前記長孔（２３）が形成されたベース材（１１）の表裏全面にフィルム（１３）を貼着し、前記ベース材（１１）の表面を保護するとともに前記長孔（２３）を塞ぐラミネート工程（３００）と、前記フィルム（１３）が貼着されたベース材（１１）を複数重ねて前記のど（Ｇ）側を綴じる綴じ工程（４００）と、前記天側保護部（２１）の一部を前記ベース材（１１）の天（Ｈ）に平行に切断して前記複数のベース材（１１）の天側端部（１１ｅ）を切り落とすとともに、前記地側保護部（２２）の一部を前記ベース材（１１）の地（Ｔ）に平行に切断して前記複数のベース材（１１）の地側端部（１１ｆ）を切り落とす断裁工程（５００）と、前記断裁されたベース材（１１）に表紙（１６）を付ける表紙付け工程（６００）と、を備えることを特徴とする。 In order to achieve the above-mentioned object, the album (20) manufacturing method according to claim 1 of the present invention is a method of binding a plurality of rectangular album mounts (25) on which images such as photographs are directly printed. In the manufacturing method of the album (20), a printing step (100) for printing an image on at least one side of the base material (11) for the album mount (25), and a base material (11) on which the image is printed In the throat side edge portion (11a), the top side end portion (11e) is left with the top side protection portion (21), and the ground side end portion (11f) is left with the ground side protection portion (22). A perforating step (200) for forming a long hole (23) extending parallel to the throat (G), and a film (13) is adhered to the entire front and back surfaces of the base material (11) on which the long hole (23) is formed. And protecting the surface of the base material (11) and A laminating step (300) for closing the hole (23), a binding step (400) for stacking a plurality of base materials (11) to which the film (13) is adhered, and binding the throat (G) side; A part of the protection part (21) is cut in parallel with the top (H) of the base material (11) to cut off the top end (11e) of the plurality of base materials (11), and the ground side protection is performed. A cutting step (500) in which a part of the portion (22) is cut in parallel with the ground (T) of the base material (11) to cut off the ground side end portions (11f) of the plurality of base materials (11); A cover attaching step (600) for attaching a cover (16) to the cut base material (11).

また、請求項２に記載のアルバム（２０）の製造方法は、前記断裁工程（５００）において、切り落とされた後に残る前記天側保護部（２１）の部位及び前記地側保護部（２２）の部位の上下方向の長さが、前記長孔（２３）の幅以下になるように前記天側端部（１１ｅ）及び前記地側端部（１１ｆ）を切り落とすことを特徴とする。 Further, in the method of manufacturing the album (20) according to claim 2, in the cutting step (500), the portion of the top protection portion (21) remaining after being cut off and the ground side protection portion (22) The top-side end (11e) and the ground-side end (11f) are cut off so that the length in the vertical direction of the portion is equal to or less than the width of the long hole (23).

また、請求項３に記載のアルバム台紙（２５）の製造方法は、写真等の画像が直接印刷される矩形状のアルバム台紙（２５）の製造方法において、前記アルバム台紙（２５）用のベース材（１１）の少なくとも片面に画像を印刷する印刷工程（１００）と、前記画像が印刷されたベース材（１１）ののど側縁部（１１ａ）に、天側端部（１１ｅ）には天側保護部（２１）を、地側端部（１１ｆ）には地側保護部（２２）をそれぞれ残すように、前記のど（Ｇ）に平行に延びる長孔（２３）を形成する孔開け工程（２００）と、前記長孔（２３）が形成されたベース材（１１）の表裏全面にフィルム（１３）を貼着し、前記ベース材（１１）の表面を保護するとともに前記長孔（２３）を塞ぐラミネート工程（３００）と、前記天側保護部（２１）の一部を前記ベース材（１１）の天（Ｈ）に平行に切断して前記ベース材（１１）の天側端部（１１ｅ）を切り落とすとともに、前記地側保護部（２２）の一部を前記ベース材（１１）の地（Ｔ）に平行に切断して前記ベース材（１１）の地側端部（１１ｆ）を切り落とす断裁工程（７００）と、を備えることを特徴とする。 The method for manufacturing an album mount (25) according to claim 3 is the method for manufacturing a rectangular album mount (25) on which an image such as a photo is directly printed, wherein the base material for the album mount (25) is used. A printing step (100) for printing an image on at least one side of (11), a throat side edge (11a) of the base material (11) on which the image is printed, and a top side end (11e) Drilling step of forming a long hole (23) extending in parallel with the throat (G) so as to leave the protective part (21) and the ground side protective part (22) at the ground side end part (11f) respectively ( 200), and a film (13) is adhered to the entire front and back surfaces of the base material (11) in which the long hole (23) is formed to protect the surface of the base material (11) and the long hole (23). And laminating step (300) for closing the top side protection part (2 ) Is cut in parallel with the top (H) of the base material (11) to cut off the top end (11e) of the base material (11) and one of the ground side protection portions (22). And a cutting step (700) of cutting a portion parallel to the ground (T) of the base material (11) to cut off the ground side end portion (11f) of the base material (11).

また、請求項４に記載のアルバム（２０）は、写真等の画像が直接印刷される矩形状のアルバム台紙（２５）を複数重ねて綴じてなるアルバム（２０）において、前記アルバム台紙（２５）は、前記アルバム台紙（２５）用のベース材（１１）ののど側縁部（１１ａ）に、天側端部（１１ｅ）には天側保護部（２１）を、地側端部（１１ｆ）には地側保護部（２２）をそれぞれ残すように、前記のど（Ｇ）に平行に延びる長孔（２３）が形成されるとともに、前記ベース材（１１）の表面を保護ししかも前記長孔（２３）を塞ぐフィルム（１３）が表裏全面に貼着されてなり、さらに、複数重ねて綴じられた前記アルバム台紙（２５）に付けられる表紙（１６）を備えることを特徴とする。 The album (20) according to claim 4 is an album (20) in which a plurality of rectangular album mounts (25) on which images such as photographs are directly printed are stacked and bound together. Are the throat side edge (11a) of the base material (11) for the album mount (25), the top side end (11e) is provided with the top side protection part (21), and the ground side end (11f) is provided. Is formed with a long hole (23) extending in parallel to the throat (G) so as to leave a ground side protection part (22), and the surface of the base material (11) is protected and the long hole is formed. A film (13) for closing (23) is adhered to the entire front and back surfaces, and further includes a cover (16) to be attached to the album mount (25) that is bound and stacked.

また、請求項５に記載のアルバム台紙（２５）は、写真等の画像が直接印刷される矩形状のアルバム台紙（２５）において、前記アルバム台紙（２５）用のベース材（１１）ののど側縁部（１１ａ）に、天側端部（１１ｅ）には天側保護部（２１）を、地側端部（１１ｆ）には地側保護部（２２）をそれぞれ残すように、前記のど（Ｇ）に平行に延びる長孔（２３）が形成されるとともに、前記ベース材（１１）の表面を保護ししかも前記長孔（２３）を塞ぐフィルム（１３）が表裏全面に貼着されてなることを特徴とする。 The album mount (25) according to claim 5 is a rectangular album mount (25) on which an image such as a photograph is directly printed, and the throat side of the base material (11) for the album mount (25). The throat (11a) is left so that the top side protection part (21) is left on the top side end part (11e) and the ground side protection part (22) is left on the ground side end part (11f). A long hole (23) extending in parallel with G) is formed, and a film (13) that protects the surface of the base material (11) and closes the long hole (23) is adhered to the entire front and back surfaces. It is characterized by that.

また、請求項６に記載のアルバム（２０）の製造方法は、写真等の画像が直接印刷される矩形状のアルバム台紙（２５）を複数重ねて綴じてなるアルバム（２０）の製造方法において、前記アルバム台紙（２５）用のベース材（１１）の少なくとも片面に画像を印刷する印刷工程（１００）と、前記画像が印刷されたベース材（１１）ののど側縁部（１１ａ）に、天側端部（１１ｅ）には天側保護部（２１）を、地側端部（１１ｆ）には地側保護部（２２）をそれぞれ残すように、前記のど（Ｇ）に平行に延びる長孔（２３）を形成する孔開け工程（２００）と、前記長孔（２３）が形成されたベース材（１１）の表裏全面にフィルム（１３）を貼着し、前記ベース材（１１）の表面を保護するとともに前記長孔（２３）を塞ぐラミネート工程（３００）と、前記フィルム（１３）が貼着されたベース材（１１）を複数重ねて前記のど（Ｇ）側を綴じる綴じ工程（４００）と、前記綴じられたベース材（１１）に表紙（１６）を付ける表紙付け工程（６００）と、を備えることを特徴とする。 The album (20) manufacturing method according to claim 6 is a method for manufacturing an album (20) in which a plurality of rectangular album mounts (25) on which images such as photographs are directly printed are stacked and bound. A printing process (100) for printing an image on at least one side of the base material (11) for the album mount (25), and a throat side edge (11a) of the base material (11) on which the image is printed, A long hole extending in parallel with the throat (G) so as to leave the top side protection part (21) at the side end part (11e) and the ground side protection part (22) at the ground side end part (11f). A hole forming step (200) for forming (23), and a film (13) is adhered to the entire front and back surfaces of the base material (11) in which the long holes (23) are formed, and the surface of the base material (11) Which protects the long hole (23) (300), a binding step (400) in which a plurality of base materials (11) to which the film (13) is adhered are stacked and bound on the throat (G) side, and a cover sheet on the bound base material (11) And a cover attaching step (600) to which (16) is attached.

また、請求項７に記載のアルバム台紙（２５）の製造方法は、写真等の画像が直接印刷される矩形状のアルバム台紙（２５）の製造方法において、前記アルバム台紙（２５）用のベース材（１１）の少なくとも片面に画像を印刷する印刷工程（１００）と、前記画像が印刷されたベース材（１１）ののど側縁部（１１ａ）に、天側端部（１１ｅ）には天側保護部（２１）を、地側端部（１１ｆ）には地側保護部（２２）をそれぞれ残すように、前記のど（Ｇ）に平行に延びる長孔（２３）を形成する孔開け工程（２００）と、前記長孔（２３）が形成されたベース材（１１）の表裏全面にフィルム（１３）を貼着し、前記ベース材（１１）の表面を保護するとともに前記長孔（２３）を塞ぐラミネート工程（３００）と、を備えることを特徴とする。 The method for manufacturing an album mount (25) according to claim 7 is a method for manufacturing a rectangular album mount (25) on which an image such as a photograph is directly printed, wherein the base material for the album mount (25) is used. A printing step (100) for printing an image on at least one side of (11), a throat side edge (11a) of the base material (11) on which the image is printed, and a top side end (11e) Drilling step of forming a long hole (23) extending in parallel with the throat (G) so as to leave the protective part (21) and the ground side protective part (22) at the ground side end part (11f) respectively ( 200), and a film (13) is adhered to the entire front and back surfaces of the base material (11) in which the long hole (23) is formed to protect the surface of the base material (11) and the long hole (23). And laminating step (300) To.

ここで、上記括弧内の記号は、図面および後述する発明を実施するための形態に掲載された対応要素または対応事項を示す。 Here, the symbols in the parentheses indicate corresponding elements or corresponding matters described in the drawings and the embodiments for carrying out the invention described later.

本発明の請求項１に記載のアルバムの製造方法によれば、孔開け工程の後に、長孔が形成されたベース材の表裏全面にフィルムを貼着するラミネート工程を備えるので、画像が印刷されたベース材の表面を保護できるとともに、長孔を塞ぐことができる。つまり、長孔においては、厚いベース材が存在しないので、この部分において容易にベース材を折り曲げることができる。
よって、厚手の素材で構成されるベース材を使用してアルバムを製造しても、見開きのベース材が大きく自然な開きとなるので、ベース材に印刷された画像の視認性に優れる。
しかも、長孔の天側及び地側にはそれぞれ天側保護部及び地側保護部を残して長孔を形成し、長孔ではベース材より薄くて軟質なフィルムが表裏から貼り合わされ、天側保護部及び地側保護部では、表側のフィルム、ベース材、裏側のフィルムの三層構造となるので、この折り曲げる長孔部分の強度を保つことができる。したがって、ベース材を斜めに引く方向に力が加わっても長孔部分が破れ難いので、アルバムからベース材が脱落し難い。 According to the method for manufacturing an album according to claim 1 of the present invention, an image is printed because the method includes a laminating step of attaching a film to the entire front and back surfaces of the base material in which the long holes are formed after the perforating step. In addition to protecting the surface of the base material, the long holes can be closed. That is, since there is no thick base material in the long hole, the base material can be easily bent at this portion.
Therefore, even when an album is manufactured using a base material composed of a thick material, the spread base material is large and natural, so that the image printed on the base material is excellent in visibility.
In addition, the long hole is formed on the top side and the ground side of the long hole, leaving the top side protection part and the ground side protection part, respectively. Since the protective part and the ground side protective part have a three-layer structure of a front side film, a base material, and a back side film, the strength of the folded long hole portion can be maintained. Therefore, even if a force is applied in a direction in which the base material is pulled obliquely, the long hole portion is not easily broken, so that the base material is not easily dropped from the album.

また、ラミネート工程の後に、フィルムが貼着されたベース材を複数重ねてのど側を綴じる綴じ工程を備え、その後に、天側保護部の一部をベース材の天に平行に切断して複数のベース材の天側端部を切り落とすとともに、地側保護部の一部をベース材の地に平行に切断して複数のベース材の地側端部を切り落とす断裁工程を備えるので、長孔部分における折り曲げ容易性と強度のバランスを調整することができる。
つまり、折り曲げる長孔部分の柔軟性が不足して見開きのベース材の開きが小さくなる場合には、裁断工程において、長孔に近い部分を切断することで、切り落とされた後に残る天側保護部の部位及び地側保護部の部位の上下方向の長さを短くすればよい。また、長孔部分の柔軟性が十分で見開きのベース材の開きが大きくなる場合には、複数のベース材の天及び地が揃えられさえすればよいので、裁断工程において、長孔から遠い部分を切断することで、切り落とされた後に残る天側保護部の部位及び地側保護部の部位の上下方向の長さを長くして、長孔部分の強度を保つことができる。 In addition, after the laminating step, a binding step of binding a plurality of base materials to which a film is attached and binding the throat side is performed, and then a part of the top side protection portion is cut in parallel to the top of the base material. The base material has a cutting process for cutting off the top side end of the base material and cutting a part of the ground side protection part in parallel to the base material ground to cut the ground side ends of the plurality of base materials. It is possible to adjust the balance between the ease of bending and the strength.
That is, when the opening of the spread base material becomes small due to insufficient flexibility of the long hole part to be bent, the top side protection part remaining after being cut off by cutting the part close to the long hole in the cutting process What is necessary is just to shorten the length of the up-down direction of the site | part and the site | part of a ground side protection part. In addition, when the opening of the base material is wide enough that the long hole portion is sufficiently flexible, it is only necessary to align the top and the ground of the plurality of base materials. By cutting the length of the portion of the top side protection portion and the portion of the ground side protection portion remaining after being cut off, the length in the vertical direction can be increased, and the strength of the long hole portion can be maintained.

また、切り落とされた後にも天側保護部及び地側保護部が残るので、複数のベース材を天側及び地側から見たときには長孔は見えずに天側保護部及び地側保護部が見える。ここで、天側保護部及び地側保護部は、ベース材の他の部分と同じ材質、同じ色であるので、天側及び地側からは通常のアルバムのように見え、大きく開くアルバムであっても見栄えが悪くない。
加えて、アルバム台紙用のベース材の少なくとも片面に画像を印刷する印刷工程の後、画像が印刷されたベース材ののど側縁部に、天側端部には天側保護部を、地側端部には地側保護部をそれぞれ残すように、のどに平行に延びる長孔を形成する孔開け工程を備えるので、画像の印刷が容易である。つまり、仮に孔開け工程の後に印刷工程となる場合には、ベース材表面から大きく凹んだ長孔が印刷の障害となるが、印刷工程の後に孔開け工程とする場合には、印刷に際して障害となる長孔がないので印刷が容易である。 In addition, since the top side protection part and the ground side protection part remain after being cut off, when the plurality of base materials are viewed from the top side and the ground side, the long hole is not visible and the top side protection part and the ground side protection part are not seen. appear. Here, since the top side protection part and the ground side protection part are the same material and the same color as the other parts of the base material, it looks like a normal album from the top side and the ground side, and is an album that opens widely. But it doesn't look bad.
In addition, after the printing process that prints an image on at least one side of the base material for the album mount, the top side protection portion is provided at the throat side edge of the base material on which the image is printed, and the ground side Since a hole forming step for forming a long hole extending in parallel with the throat so as to leave the ground side protection portion at the end portion, printing of an image is easy. In other words, if the printing process is to be performed after the punching process, a long hole that is greatly recessed from the surface of the base material becomes an obstacle to printing. Printing is easy because there is no long hole.

また、請求項２に記載のアルバムの製造方法によれば、断裁工程において、切り落とされた後に残る天側保護部の部位及び地側保護部の部位の上下方向の長さが、長孔の幅以下になるように天側端部及び地側端部を切り落とすので、長孔部分における折り曲げ容易性と強度のバランスがよい。 According to the album manufacturing method of the second aspect, in the cutting process, the vertical lengths of the top-side protection portion and the ground-side protection portion remaining after being cut off are the widths of the long holes. Since the top end and the ground end are cut off so as to be below, the balance between the ease of bending and the strength in the long hole portion is good.

また、請求項３に記載のアルバム台紙の製造方法によれば、孔開け工程の後に、長孔が形成されたベース材の表裏全面にフィルムを貼着するラミネート工程を備えるので、画像が印刷されたベース材の表面を保護できる。
また、長孔部分において容易にベース材を折り曲げることができるとともに、長孔部分に貼着された軟質なフィルムと天側保護部及び地側保護部によって、この折り曲げる長孔部分の強度を保つことができる。 In addition, according to the method for manufacturing an album board according to claim 3, since the lamination process of sticking the film to the entire front and back surfaces of the base material in which the long holes are formed is provided after the punching process, the image is printed. The surface of the base material can be protected.
In addition, the base material can be easily folded at the long hole part, and the strength of the long hole part to be bent is maintained by the soft film, the top side protection part, and the ground side protection part attached to the long hole part. Can do.

さらに、天側保護部の一部をベース材の天に平行に切断してベース材の天側端部を切り落とすとともに、地側保護部の一部をベース材の地に平行に切断してベース材の地側端部を切り落とす断裁工程を備えるので、長孔部分における折り曲げ容易性と強度のバランスを調整することができる。よって、このアルバム台紙を複数重ねて綴じてアルバムとしたとき、見開きのアルバム台紙が大きく開くので、アルバム台紙に印刷された画像の視認性に優れる。しかも、天側保護部及び地側保護部を残しているので、アルバムの製本強度を保つことができ、アルバム台紙を引っ張ってもアルバムからアルバム台紙が脱落し難い。
また、アルバム台紙用のベース材の少なくとも片面に画像を印刷する印刷工程の後、画像が印刷されたベース材ののど側縁部に、天側端部には天側保護部を、地側端部には地側保護部をそれぞれ残すように、のどに平行に延びる長孔を形成する孔開け工程を備えるので、画像の印刷が容易である。 Furthermore, a part of the top side protection part is cut in parallel to the top of the base material to cut off the top side end part of the base material, and a part of the ground side protection part is cut in parallel to the ground of the base material. Since the cutting step of cutting off the ground side end portion of the material is provided, it is possible to adjust the balance between the ease of bending and the strength in the long hole portion. Therefore, when a plurality of album mounts are stacked and bound into an album, the spread album mount is greatly opened, and the visibility of images printed on the album mount is excellent. In addition, since the top side protection unit and the ground side protection unit are left, the binding strength of the album can be maintained, and even if the album mount is pulled, the album mount is not easily dropped from the album.
In addition, after the printing process of printing an image on at least one side of the base material for the album mount, the top side protection portion is provided at the top side end portion, the top side protection portion at the top side end portion, and the ground side end portion. Since the part is provided with a perforating process for forming a long hole extending in parallel to the throat so as to leave the ground side protection part, it is easy to print an image.

また、請求項４に記載のアルバムによれば、アルバム台紙は、アルバム台紙用のベース材ののど側縁部に、天側端部には天側保護部を、地側端部には地側保護部をそれぞれ残すように、のどに平行に延びる長孔が形成されるとともに、ベース材の表面を保護ししかも長孔を塞ぐフィルムが表裏全面に貼着されてなるので、厚いベース材が存在しない長孔において容易にアルバム台紙を折り曲げることができる。
また、長孔ではベース材より薄くて軟質なフィルムが表裏から貼り合わされ、長孔の天側及び地側にはそれぞれ天側保護部及び地側保護部を残して長孔を形成しているので、この折り曲げる長孔部分の強度を保つことができる。
しかも、このアルバム台紙を複数重ねて綴じてなるアルバムを天側及び地側から見たときには長孔は見えずに天側保護部及び地側保護部が見える。この部分はベース材の他の部分と同じように見えるので、見栄えが悪くない。 Further, according to the album according to claim 4, the album mount is provided on the throat side edge portion of the base material for the album mount, the top side protection portion at the top side end portion, and the ground side end portion at the ground side end portion. A long base that extends in parallel to the throat is formed so that the protective part remains, and a film that protects the surface of the base material and closes the long hole is adhered to the entire front and back, so there is a thick base material The album mount can be easily folded in the long holes that do not.
In addition, since the long hole has a thinner and softer film than the base material, the long hole is formed on the top side and the ground side of the long hole, leaving the top side protection part and the ground side protection part, respectively. The strength of the long hole portion to be bent can be maintained.
Moreover, when the album formed by stacking a plurality of the album mounts is viewed from the top side and the ground side, the long hole can not be seen and the top side protection part and the ground side protection part can be seen. This part looks the same as the rest of the base material, so it doesn't look bad.

また、請求項５に記載のアルバム台紙によれば、アルバム台紙用のベース材ののど側縁部に、天側端部には天側保護部を、地側端部には地側保護部をそれぞれ残すように、のどに平行に延びる長孔が形成されるとともに、ベース材の表面を保護ししかも長孔を塞ぐフィルムが表裏全面に貼着されてなるので、厚いベース材が存在しない長孔部分において容易にアルバム台紙を折り曲げることができ、しかもこの長孔部分の強度を保つことができる。
しかも、このアルバム台紙を複数重ねて綴じてアルバムを作成したときに、天側及び地側の見栄えが悪くない。 Further, according to the album mount according to claim 5, the top side protection portion is provided at the top side end portion and the ground side protection portion is provided at the ground side end portion at the throat side edge portion of the base material for the album mount. A long hole that extends in parallel to the throat is formed so that it remains, and a film that protects the surface of the base material and closes the long hole is attached to the entire front and back, so there is no thick hole in the base material The album mount can be easily folded at the portion, and the strength of the long hole portion can be maintained.
Moreover, when the album is created by stacking a plurality of album mounts, the appearance on the top and the ground is not bad.

また、請求項６に記載のアルバムの製造方法によれば、画像が印刷されたベース材ののど側縁部に、天側端部には天側保護部を、地側端部には地側保護部をそれぞれ残すように、のどに平行に延びる長孔を形成する孔開け工程の後、長孔が形成されたベース材の表裏全面にフィルムを貼着し、ベース材の表面を保護するとともに長孔を塞ぐラミネート工程を備えるので、画像が印刷されたベース材の表面を保護できるとともに、長孔を塞ぐことができる。つまり、厚いベース材が存在しない長孔において、容易にベース材を折り曲げることができ、しかも、長孔にはベース材より薄くて軟質なフィルムが表裏から貼り合わされ、長孔の天側及び地側にはそれぞれ天側保護部及び地側保護部を残して長孔を形成しているので、この折り曲げる長孔部分の強度を保つことができる。
そして、フィルムが貼着されたベース材を複数重ねてのど側を綴じる綴じ工程と、綴じられたベース材に表紙を付ける表紙付け工程と、を備えるので、アルバム製造のための工数が少なくて済む。つまり、それぞれのベース材の大きさが揃っており、しかもベース材を複数重ねたとき、それぞれのベース材の位置のバラツキが無視できる程度に小さい場合には、ベース材の天側端部や地側端部を切り落とす必要がないので、綴じ工程の後にすぐ表紙付け工程を行うことができる。よって、アルバム製造にかかる時間とコストを低減することができる。
また、アルバムを天側及び地側から見たときには長孔は見えずに天側保護部及び地側保護部がベース材の他の部分と同じように見えるので、見栄えが悪くない。 Further, according to the method for manufacturing an album according to claim 6, the top side protection portion is provided at the top side end portion and the ground side end portion is provided on the ground side at the throat side edge portion of the base material on which the image is printed. After the perforating step to form a long hole extending in parallel to the throat so as to leave a protective part, a film is stuck on the entire front and back of the base material in which the long hole is formed, and the surface of the base material is protected Since the laminating step for closing the long holes is provided, the surface of the base material on which the image is printed can be protected and the long holes can be closed. In other words, the base material can be easily bent in the long hole where there is no thick base material, and a thin and soft film than the base material is bonded to the long hole from the front and back, and the top side and the ground side of the long hole Since the long holes are formed with the top-side protection part and the ground-side protection part remaining, the strength of the bent long-hole part can be maintained.
And since it includes a binding step of stacking a plurality of base materials with films attached and binding the throat side and a cover attaching step of attaching a cover to the bound base materials, man-hours for album production can be reduced. . In other words, if the size of each base material is the same, and when the base material is stacked multiple times, if the variation in the position of each base material is so small that it can be ignored, Since it is not necessary to cut off the side end portion, the cover attaching step can be performed immediately after the binding step. Therefore, the time and cost for manufacturing the album can be reduced.
Further, when the album is viewed from the top side and the ground side, the long hole is not visible and the top side protection part and the ground side protection part look the same as the other parts of the base material, so that the appearance is not bad.

また、請求項７に記載のアルバム台紙の製造方法によれば、画像が印刷されたベース材ののど側縁部に、天側端部には天側保護部を、地側端部には地側保護部をそれぞれ残すように、のどに平行に延びる長孔を形成する孔開け工程の後、長孔が形成されたベース材の表裏全面にフィルムを貼着し、ベース材の表面を保護するとともに長孔を塞ぐラミネート工程を備えるので、画像が印刷されたベース材の表面を保護できるとともに、長孔を塞ぐことができる。つまり、厚いベース材が存在しない長孔において、容易にベース材を折り曲げることができ、しかも、長孔ではベース材より薄くて軟質なフィルムが表裏から貼り合わされ、長孔の天側及び地側にはそれぞれ天側保護部及び地側保護部を残して長孔を形成しているので、この折り曲げる長孔部分の強度を保つことができる。
また、このアルバム台紙を複数重ねて綴じてアルバムとしたとき、天側及び地側の見栄えが悪くない。また、このとき、見開きのアルバム台紙が大きく開くので、アルバム台紙に印刷された画像の視認性に優れる。しかも、天側保護部及び地側保護部を残しているので、アルバムの製本強度を保つことができ、アルバム台紙を引っ張ってもアルバムからアルバム台紙が脱落し難い。
さらに、印刷工程、孔開け工程、ラミネート工程のみでアルバム台紙が製造されるので、製造コストが低廉である。 According to the method for manufacturing an album mount according to claim 7, the top side protection portion is provided on the throat side edge portion of the base material on which the image is printed, the top side protection portion is provided on the ground side end portion, and the ground side end portion is provided on the ground side. After the perforating process of forming a long hole extending in parallel to the throat so as to leave the side protection part, a film is stuck on the entire front and back of the base material in which the long hole is formed to protect the surface of the base material. Moreover, since the lamination process which plugs up a long hole is provided, while protecting the surface of the base material on which the image was printed, a long hole can be plugged up. In other words, the base material can be easily bent in the long hole where there is no thick base material, and in the long hole, a soft film that is thinner and softer than the base material is bonded from the front and back, and the top side and the ground side of the long hole Since the long hole is formed by leaving the top side protection part and the ground side protection part, the strength of the bent long hole part can be maintained.
Further, when a plurality of album mounts are stacked and bound into an album, the appearance on the top side and the ground side is not bad. Further, at this time, the double-sided album mount is greatly opened, so that the visibility of the image printed on the album mount is excellent. In addition, since the top side protection unit and the ground side protection unit are left, the binding strength of the album can be maintained, and even if the album mount is pulled, the album mount is not easily dropped from the album.
Furthermore, since the album mount is manufactured only by the printing process, the punching process, and the laminating process, the manufacturing cost is low.

なお、上述した特許文献１にも長孔の表裏からテープを貼着する点については記載されているが、本発明のアルバム及びアルバム台紙のように、長孔の天側に天側保護部、地側に地側保護部を備える点は、上述した特許文献１には全く記載されていないし、その製造方法についても全く記載されていない。 In addition, although the point which sticks a tape from the front and back of a long hole is described also in patent document 1 mentioned above, like the album and album mount of this invention, the top side protection part on the top side of a long hole, The point that the ground side protection portion is provided on the ground side is not described at all in the above-mentioned Patent Document 1, and the manufacturing method thereof is not described at all.

本発明の第一実施形態に係るアルバムの製造方法における製造工程を示す図である。It is a figure which shows the manufacturing process in the manufacturing method of the album which concerns on 1st embodiment of this invention. 図１に示す製造工程のうち、印刷工程を示す平面図である。It is a top view which shows a printing process among the manufacturing processes shown in FIG. 図１に示す製造工程のうち、孔開け工程を示す平面図である。It is a top view which shows a drilling process among the manufacturing processes shown in FIG. 図１に示す製造工程のうち、ラミネート工程を示す平面図である。It is a top view which shows a lamination process among the manufacturing processes shown in FIG. 図４に示すアルバム台紙のＢ−Ｂ線拡大断面図である。FIG. 5 is an enlarged sectional view taken along line BB of the album board shown in FIG. 4. 図１に示す製造工程のうち、綴じ工程を示す斜視図である。It is a perspective view which shows a binding process among the manufacturing processes shown in FIG. 図１に示す製造工程のうち、断裁工程を示す斜視図である。It is a perspective view which shows a cutting process among the manufacturing processes shown in FIG. 図１に示す製造工程のうち、表紙付け工程を示す拡大側面図である。It is an enlarged side view which shows a cover attachment process among the manufacturing processes shown in FIG. 本発明の第一実施形態に係るアルバムを示す斜視図である。It is a perspective view which shows the album which concerns on 1st embodiment of this invention. 本発明の第二実施形態に係るアルバムの製造方法における製造工程を示す図である。It is a figure which shows the manufacturing process in the manufacturing method of the album which concerns on 2nd embodiment of this invention. 図１０に示す製造工程のうち、断裁工程を示す平面図である。It is a top view which shows a cutting process among the manufacturing processes shown in FIG. 従来例に係るアルバムの製造方法における製造工程のうち、印刷工程を示す平面図である。It is a top view which shows a printing process among the manufacturing processes in the manufacturing method of the album which concerns on a prior art example. 従来例に係るアルバムの製造方法における製造工程のうち、孔開け工程を示す平面図である。It is a top view which shows a punching process among the manufacturing processes in the manufacturing method of the album which concerns on a prior art example. 従来例に係るアルバムの製造方法における製造工程のうち、ラミネート工程を示す平面図である。It is a top view which shows a lamination process among the manufacturing processes in the manufacturing method of the album which concerns on a prior art example. 従来例に係るアルバムの製造方法における製造工程のうち、断裁工程を示す平面図である。It is a top view which shows a cutting process among the manufacturing processes in the manufacturing method of the album which concerns on a prior art example. 図１５に示すアルバム台紙のＡ−Ａ線拡大断面図である。It is an AA line expanded sectional view of the album board shown in FIG. 従来例に係るアルバムを示す側面図である。It is a side view which shows the album which concerns on a prior art example. 図１７に示すアルバムの斜視図である。It is a perspective view of the album shown in FIG. 図１７に示すアルバムを閉じた状態の側面図である。It is a side view of the state which closed the album shown in FIG.

（第一実施形態）
図１乃至図９を参照して、本発明の第一実施形態に係るアルバム２０及びその製造方法を説明する。
このアルバム２０は、写真等の画像が直接印刷される矩形状のアルバム台紙２５を複数重ねて綴じられるものであり、その製造方法は図１に示すように、印刷工程１００と、孔開け工程２００と、ラミネート工程３００と、綴じ工程４００と、断裁工程５００と、表紙付け工程６００とを備える。 (First embodiment)
With reference to FIG. 1 thru | or FIG. 9, the album 20 which concerns on 1st embodiment of this invention, and its manufacturing method are demonstrated.
The album 20 is formed by stacking a plurality of rectangular album mounts 25 on which images such as photographs are directly printed, and the manufacturing method thereof includes a printing process 100 and a punching process 200 as shown in FIG. A laminating process 300, a binding process 400, a cutting process 500, and a cover attaching process 600.

まず、印刷工程１００において、図２に示すように、印刷と印刷状態の長期保存に適したアルバム台紙２５用の矩形状のベース材１１を用意する。そして、事前にパソコン上でレイアウトされた写真をベース材１１の表裏両面に印刷する。特に、アルバム２０として製本されたときに見開き両ページに写真が亘る場合には、後の孔開け工程２００で形成される長孔２３に掛かるように写真を印刷しておく。このようなベース材１１は一般のコピー用紙に比べて厚手である。 First, in the printing step 100, as shown in FIG. 2, a rectangular base material 11 for the album mount 25 suitable for printing and long-term storage of the printed state is prepared. And the photograph previously laid out on the personal computer is printed on both the front and back sides of the base material 11. In particular, when a photo is spread over both pages when bound as an album 20, the photo is printed so as to be applied to the long hole 23 formed in the subsequent punching step 200. Such a base material 11 is thicker than general copy paper.

次に、孔開け工程２００では、図３に示すように、画像が印刷されたベース材１１ののど側縁部１１ａに、天側端部１１ｅには天側保護部２１を、地側端部１１ｆには地側保護部２２をそれぞれ残すように、のどＧに平行に延びる長孔２３を形成する。つまり、長孔２３によってベース材１１ののどＧ側が切り離されないように長孔２３を形成する。また、ベース材１１の長孔２３よりものどＧ側部分は、製本するときに糸で綴じることができる幅とする。
なお、天側保護部２１及び地側保護部２２の上下方向の（のどＧに平行な）長さＬ１，Ｌ２はそれぞれ略５ｍｍとした。また、長孔２３の、天Ｈに平行な方向の幅Ｗは略３ｍｍである。 Next, in the punching step 200, as shown in FIG. 3, the top side protection part 21 is provided at the throat side edge part 11a of the base material 11 on which the image is printed, the top side end part 11e, and the ground side end part. In 11f, a long hole 23 extending in parallel with the throat G is formed so as to leave the ground side protection portions 22 respectively. That is, the long hole 23 is formed so that the throat G side of the base material 11 is not separated by the long hole 23. Also, the G side portion of the base material 11 from the long hole 23 has a width that can be bound with a thread when binding.
Note that the lengths L1 and L2 in the vertical direction (parallel to the throat G) of the top side protection part 21 and the ground side protection part 22 were approximately 5 mm, respectively. The width W of the long hole 23 in the direction parallel to the ceiling H is approximately 3 mm.

次に、ラミネート工程３００では、図４に示すように、長孔２３が形成されたベース材１１の表裏全面に、透明なポリプロピレン製のフィルム１３を貼着し、ベース材１１の表面を保護するとともに長孔２３を塞ぐ。このフィルム１３はベース材１１より薄く軟質で、片面に粘着剤が施されているものである。
つまり、長孔２３部分においては、図５に示すように、表側のフィルム１３と裏側のフィルム１３が直接貼り合わされる。但し、貼り合わされたフィルム１３二枚分であっても、ベース材１１より薄く軟質である。
この印刷工程１００からラミネート工程３００までで、アルバム台紙２５が出来上がる。そして、所望のページ分アルバム台紙２５（フィルム１３が貼着されたベース材１１）を製造しておく。 Next, in the laminating process 300, as shown in FIG. 4, a transparent polypropylene film 13 is adhered to the entire front and back surfaces of the base material 11 in which the long holes 23 are formed to protect the surface of the base material 11. At the same time, the long hole 23 is closed. This film 13 is thinner and softer than the base material 11, and has an adhesive on one side.
That is, in the long hole 23 portion, as shown in FIG. 5, the front side film 13 and the back side film 13 are directly bonded. However, even two laminated films 13 are thinner and softer than the base material 11.
From the printing process 100 to the laminating process 300, the album mount 25 is completed. Then, the album mount 25 (the base material 11 with the film 13 attached) for the desired pages is manufactured.

次に、綴じ工程４００では、図６に示すように、フィルム１３が貼着された複数のベース材１１の天地Ｈ，Ｔ方向、及びのどＧの方向を揃えて重ね、のどＧ側を糸で綴じる。 Next, in the binding step 400, as shown in FIG. 6, the top and bottom H and T directions and the throat G directions of the plurality of base materials 11 to which the film 13 is adhered are aligned and overlapped, and the throat G side is threaded. Bind.

次に、断裁工程５００では、図７に示すように、天側保護部２１の一部をベース材１１の天Ｈに平行に切断して複数のベース材１１の天側端部１１ｅを切り落とす。さらに、地側保護部２２の一部をベース材１１の地Ｔに平行に切断して複数のベース材１１の地側端部１１ｆを切り落とす。また、小口側端部１１ｇも切り落とす。
この断裁によって、切り落とされた後に残る天側保護部２１の部位及び地側保護部２２の部位の上下方向の長さＬ３，Ｌ４はそれぞれ２〜３ｍｍである。 Next, in the cutting step 500, as shown in FIG. 7, a part of the top side protection part 21 is cut in parallel to the top H of the base material 11, and the top side end portions 11e of the plurality of base materials 11 are cut off. Furthermore, a part of the ground side protection part 22 is cut in parallel to the ground T of the base material 11, and the ground side end portions 11 f of the plurality of base materials 11 are cut off. In addition, the fore edge 11g is also cut off.
By this cutting, the lengths L3 and L4 in the vertical direction of the part of the top side protection part 21 and the part of the ground side protection part 22 remaining after being cut off are 2 to 3 mm, respectively.

最後に表紙付け工程６００において、図８に示すように、断裁されたベース材１１に表紙１６（おもて表紙１６ａ、裏表紙１６ｂ、背表紙１６ｃ）を付ける。そして、天側保護部２１、長孔２３、及び地側保護部２２に相対するおもて表紙１６ａ及び裏表紙１６ｃの部位に、アルバム２０の厚さ方向に圧力を加えて、折り目となる凹溝１７を形成する。 Finally, in the front cover attaching step 600, as shown in FIG. 8, the front cover 16 (front cover 16a, back cover 16b, back cover 16c) is attached to the cut base material 11. Then, pressure is applied in the thickness direction of the album 20 to the front cover portion 16a and the back cover portion 16c facing the top side protection portion 21, the long hole 23, and the ground side protection portion 22 to form a crease. A groove 17 is formed.

以上のように構成及び製造されたアルバム２０によれば、孔開け工程２００の後に、長孔２３が形成されたベース材１１の表裏全面にフィルム１３を貼着するラミネート工程３００を備えるので、画像が印刷されたベース材１１の表面を保護できるとともに、長孔２３においては、厚いベース材１１が存在せず、この部分において容易にベース材１１を折り曲げることができる。
よって、厚手の素材で構成されるベース材１１を使用してアルバム２０を製造しても、見開きのベース材１１が大きく自然な開きとなるので、ベース材１１に印刷された画像の視認性に優れる。
しかも、長孔２３の天Ｈ側及び地Ｔ側にはそれぞれ天側保護部２１及び地側保護部２２を残して長孔２３を形成し、長孔２３ではベース材１１より薄くて軟質なフィルム１３が表裏から貼り合わされ、天側保護部２１及び地側保護部２２では、表側のフィルム１３、ベース材１１、裏側のフィルム１３の三層構造となるので、この折り曲げる長孔２３部分の強度を保つことができる。
したがって、図９に示すように、ベース材１１を斜めに引く方向に力が加わっても長孔２３部分が破れ難いので、アルバム２０からベース材１１が脱落し難い。 According to the album 20 configured and manufactured as described above, the image forming apparatus includes the laminating process 300 for attaching the film 13 to the entire front and back surfaces of the base material 11 in which the long holes 23 are formed after the perforating process 200. The surface of the base material 11 printed with can be protected, and the thick base material 11 does not exist in the long hole 23, and the base material 11 can be easily bent at this portion.
Therefore, even if the album 20 is manufactured using the base material 11 made of a thick material, the spread base material 11 has a large natural opening, so that the image printed on the base material 11 is highly visible. Excellent.
In addition, the long hole 23 is formed on the top H side and the ground T side of the long hole 23 respectively leaving the top side protection part 21 and the ground side protection part 22, and the long hole 23 is thinner and softer than the base material 11. 13 is bonded from the front and back, and the top side protection part 21 and the ground side protection part 22 have a three-layer structure of the front side film 13, the base material 11, and the back side film 13, so that the strength of the long hole 23 portion to be bent is increased. Can keep.
Therefore, as shown in FIG. 9, even if a force is applied in a direction in which the base material 11 is pulled obliquely, the long hole 23 portion is not easily broken, so that the base material 11 is not easily dropped from the album 20.

また、ラミネート工程３００の後に、フィルム１３が貼着されたベース材１１を複数重ねてのどＧ側を綴じる綴じ工程４００を備え、その後に、天側保護部２１の一部をベース材１１の天Ｈに平行に切断して複数のベース材１１の天側端部１１ｅを切り落とすとともに、地側保護部２２の一部をベース材１１の地Ｔに平行に切断して複数のベース材１１の地側端部１１ｆを切り落とす断裁工程５００を備えるので、長孔２３部分における折り曲げ容易性と強度のバランスを調整することができる。
つまり、使用するベース材１１の厚さによって長孔２３部分での曲げ易さが異なってくるが、折り曲げる長孔２３部分の柔軟性が不足して見開きのベース材１１の開きが小さくなる場合には、断裁工程５００において、長孔２３に近い部分を切断することで、切り落とされた後に残る天側保護部２１の部位及び地側保護部２２の部位の上下方向の長さを短くすればよい。また、長孔２３部分の柔軟性が十分で見開きのベース材１１の開きが大きくなる場合には、複数のベース材１１の天Ｈ及び地Ｔが揃えられさえすればよいので、断裁工程５００において、長孔２３から遠い部分を切断することで、切り落とされた後に残る天側保護部２１の部位及び地側保護部２２の部位の上下方向の長さＬ３，Ｌ４を長くして、長孔２３部分の強度を保つことができる。
なお、本実施形態においては、切り落とされた後に残る天側保護部２１の部位及び地側保護部２２の部位の上下方向の長さＬ３，Ｌ４を、長孔２３の幅Ｗと同じか長孔２３の幅Ｗより若干短くしたが、このとき長孔２３における折り曲げ容易性と強度のバランスがよい。 In addition, after the laminating step 300, a binding step 400 is performed in which a plurality of the base materials 11 to which the film 13 is attached are stacked and the throat G side is bound. Cut in parallel to H to cut off the top side end portions 11e of the plurality of base materials 11, and cut a part of the ground side protection portion 22 in parallel to the ground T of the base material 11 to cut the ground of the plurality of base materials 11. Since the cutting step 500 for cutting off the side end portion 11f is provided, it is possible to adjust the balance between the ease of bending and the strength in the long hole 23 portion.
That is, the easiness of bending at the long hole 23 portion varies depending on the thickness of the base material 11 to be used, but the flexibility of the long hole 23 portion to be bent is insufficient and the spread of the spread base material 11 becomes small. In the cutting process 500, the length in the vertical direction of the part of the top side protection part 21 and the part of the ground side protection part 22 remaining after being cut off may be shortened by cutting the part close to the long hole 23. . Further, in the case where the opening of the base material 11 having the spread holes is large and the spread of the base material 11 is large, it is only necessary to align the top H and the ground T of the plurality of base materials 11. By cutting a portion far from the long hole 23, the lengths L3 and L4 in the vertical direction of the portion of the top side protection portion 21 and the portion of the ground side protection portion 22 remaining after being cut off are lengthened, and the long hole 23 The strength of the part can be maintained.
In the present embodiment, the lengths L3 and L4 in the vertical direction of the part of the top side protection part 21 and the part of the ground side protection part 22 remaining after being cut off are the same as the width W of the long hole 23 or a long hole. Although it is slightly shorter than the width W of 23, the balance between the ease of bending and the strength in the long hole 23 is good.

また、切り落とされた後にも天側保護部２１及び地側保護部２２が残るので、図８に示すように、アルバム２０を天Ｈ側及び地Ｔ側から見たときには長孔２３は見えずに天側保護部２１及び地側保護部２２が見える。ここで、天側保護部２１及び地側保護部２２はベース材１１の他の部分と同じ材質、同じ色であるので、天Ｈ側及び地Ｔ側からは通常のアルバムのように見え、大きく開くアルバム２０であっても見栄えが悪くない。 Moreover, since the top side protection part 21 and the ground side protection part 22 remain after being cut off, as shown in FIG. 8, the long hole 23 is not seen when the album 20 is viewed from the top H side and the ground T side. The top side protection part 21 and the ground side protection part 22 can be seen. Here, since the top side protection part 21 and the ground side protection part 22 are the same material and the same color as the other part of the base material 11, it looks like a normal album from the sky H side and the ground T side, and is large. Even the open album 20 does not look bad.

加えて、アルバム台紙２５用のベース材１１の両面に画像を印刷する印刷工程１００の後、画像が印刷されたベース材１１ののど側縁部１１ａに、天側端部１１ｅには天側保護部２１を、地側端部１１ｆには地側保護部２２をそれぞれ残すように、のどＧに平行に延びる長孔２３を形成する孔開け工程２００を備えるので、画像の印刷が容易である。つまり、仮に孔開け工程２００の後に印刷工程１００となる場合には、ベース材１１表面から大きく凹んだ長孔２３が印刷の障害となるが、印刷工程１００の後に孔開け工程２００とする場合には、印刷に際して障害となる長孔２３がないので印刷が容易である。 In addition, after the printing process 100 for printing images on both sides of the base material 11 for the album mount 25, the throat side edge portion 11a of the base material 11 on which the image is printed and the top side end portion 11e are protected on the top side. Since the hole forming process 200 for forming the long hole 23 extending in parallel with the throat G is provided so as to leave the portion 21 and the ground side protection portion 22 at the ground side end portion 11f, the printing of the image is easy. In other words, if the printing process 100 is performed after the punching process 200, the long hole 23 greatly recessed from the surface of the base material 11 becomes an obstacle to printing. Is easy to print because there are no oblong holes 23 that interfere with printing.

（第二実施形態）
次に図１０と図１１を参照して、本発明の第二実施形態に係るアルバム２０及びその製造方法を説明する。なお、第一実施形態と同一部分には同一符号を付した。
本実施形態の第一実施形態との違いは、図１０に示すように、断裁工程７００と綴じ工程８００の順序であり、その他の構成要素や製造工程に関しては第一実施形態と同一である。 (Second embodiment)
Next, with reference to FIG. 10 and FIG. 11, the album 20 which concerns on 2nd embodiment of this invention, and its manufacturing method are demonstrated. In addition, the same code | symbol was attached | subjected to the same part as 1st embodiment.
The difference of this embodiment from the first embodiment is the order of the cutting process 700 and the binding process 800 as shown in FIG. 10, and the other components and manufacturing processes are the same as those of the first embodiment.

つまり、印刷工程１００、孔開け工程２００、ラミネート工程３００は第一実施形態と同一である。
そして、ラミネート工程３００においてフィルム１３が貼着されたベース材１１に対して、次工程である断裁工程７００で、図１１に示すように、天側保護部２１の一部をベース材１１の天Ｈに平行に切断してベース材１１の天側端部１１ｅを切り落とすとともに、地側保護部２２の一部をベース材１１の地Ｔに平行に切断してベース材１１の地側端部１１ｆを切り落とす。
この断裁によっても、切り落とされた後に残る天側保護部２１の部位及び地側保護部２２の部位の上下方向の長さＬ３，Ｌ４はそれぞれ２〜３ｍｍである。
この印刷工程１００、孔開け工程２００、ラミネート工程３００、及び断裁工程７００によって、アルバム台紙２５は出来上がる。 That is, the printing process 100, the punching process 200, and the laminating process 300 are the same as in the first embodiment.
Then, the base material 11 to which the film 13 is adhered in the laminating process 300 is subjected to a cutting process 700 which is the next process. Cut parallel to H to cut off the top end 11e of the base material 11, and cut a part of the ground side protection part 22 parallel to the ground T of the base material 11 to cut the ground side end 11f of the base material 11. Cut off.
Also by this cutting, the lengths L3 and L4 in the vertical direction of the part of the top side protection part 21 and the part of the ground side protection part 22 remaining after being cut off are 2 to 3 mm, respectively.
The album mount 25 is completed by the printing process 100, the punching process 200, the laminating process 300, and the cutting process 700.

次に、綴じ工程８００で、端部が切り落とされたベース材１１（アルバム台紙２５）を複数、それぞれの方向を揃えて重ね、のどＧ側を綴じる。
最後に、表紙付け工程９００において、綴じられた複数のベース材１１に表紙１６を付ける。 Next, in the binding step 800, a plurality of base materials 11 (album mount 25) whose end portions are cut off are overlapped in the same direction, and the throat G side is bound.
Finally, in the cover attaching step 900, the cover 16 is attached to the plurality of bound base materials 11.

以上のように製造されたアルバム２０によっても、出来上がるアルバム２０は第一実施形態におけるものと同じものである。すなわち、綴じ工程８００において、複数のベース材１１の天側端部１１ｅ、地側端部１１ｆ、小口側端部１１ｇが揃っているならば、断裁工程７００が綴じ工程８００の後である必要はない。 Even with the album 20 manufactured as described above, the completed album 20 is the same as that in the first embodiment. That is, in the binding step 800, if the top side end portion 11e, the ground side end portion 11f, and the edge side end portion 11g of the plurality of base materials 11 are aligned, the cutting step 700 needs to be after the binding step 800. Absent.

なお、第一、第二実施形態において、アルバム２０を製造したが、これに限られるものではなく、第一実施形態ではラミネート工程３００までとして、また、第二実施形態では断裁工程７００までとして、それまでの工程によって製造されたアルバム台紙２５を販売することもできる。 In addition, although the album 20 was manufactured in 1st, 2nd embodiment, it is not restricted to this, In 1st embodiment, as the lamination process 300, In 2nd embodiment, as the cutting process 700, It is also possible to sell the album mount 25 manufactured through the processes up to that point.

また、第一実施形態において、綴じ工程４００の後に断裁工程５００を行い、その後に表紙付け工程６００としたが、これに限られるものではなく、断裁工程５００を省略してもよい。すなわち、孔開け工程２００において、天側保護部２１及び地側保護部２２の上下方向の長さＬ１，Ｌ２が２〜３ｍｍとなるように長孔２３を形成し、しかもそれぞれのベース材１１の大きさが揃っており、しかもベース材１１を複数重ねたとき、それぞれのベース材１１の位置のバラツキが無視できる程度に小さい場合には、ベース材１１の天側端部１１ｅや地側端部１１ｆを切り落とす必要がないので、綴じ工程４００の後にすぐ表紙付け工程６００を行うことができる。よって、このように断裁工程５００を省略できれば、アルバム２０製造にかかる時間とコストを低減することができる。 In the first embodiment, the cutting process 500 is performed after the binding process 400 and the cover attaching process 600 is performed thereafter. However, the present invention is not limited to this, and the cutting process 500 may be omitted. That is, in the drilling step 200, the long holes 23 are formed so that the vertical lengths L1 and L2 of the top side protection part 21 and the ground side protection part 22 are 2 to 3 mm, and the base material 11 When the base material 11 is overlapped with a plurality of base materials 11 and the variation in the position of each base material 11 is so small that it can be ignored, the top side end 11e and the ground side end of the base material 11 Since it is not necessary to cut off 11f, the cover attaching step 600 can be performed immediately after the binding step 400. Therefore, if the cutting process 500 can be omitted in this way, the time and cost required for manufacturing the album 20 can be reduced.

同様に、第二実施形態において、断裁工程７００を省略し、ラミネート工程３００の後にすぐ綴じ工程８００としてもよい。もちろん、ラミネート工程３００までとして、アルバム台紙２５を製造してもよい。 Similarly, in the second embodiment, the cutting step 700 may be omitted, and the binding step 800 may be performed immediately after the laminating step 300. Of course, the album mount 25 may be manufactured up to the laminating process 300.

また、長孔２３の幅Ｗを３ｍｍとしたが、これに限られるものではなく、ベース材１１の厚さ等によって適宜変更してもよい。
さらに、断裁工程５００，７００において、切り落とされた後に残る天側保護部２１の部位及び地側保護部２２の部位の上下方向の長さＬ３，Ｌ４が、長孔２３の幅Ｗ以下になるように天側端部１１ｅ及び地側端部１１ｆを切り落としたが、これに限られるものではない。 Moreover, although the width W of the long hole 23 was 3 mm, it is not restricted to this, You may change suitably according to the thickness etc. of the base material 11. FIG.
Further, in the cutting processes 500 and 700, the vertical lengths L3 and L4 of the portion of the top side protection portion 21 and the portion of the ground side protection portion 22 remaining after being cut off are equal to or less than the width W of the long hole 23. Although the top end 11e and the ground end 11f are cut off, the present invention is not limited to this.

また、ベース材１１に写真を印刷したが、写真でなくとも画像であればよく、この画像にはイラストや文字、地模様や背景色等を含む。
また、ベース材１１の表裏両面に画像を印刷したが、これに限られるものではなく、少なくとも片面に印刷すればよい。
また、綴じ工程４００，８００において、糸で綴じたがこれに限られるものではなく、その他の一般に知られている綴じ方であってもよい。 Moreover, although the photograph was printed on the base material 11, it may be an image as long as it is not a photograph, and this image includes illustrations, characters, ground patterns, background colors, and the like.
Moreover, although the image was printed on both the front and back surfaces of the base material 11, it is not limited to this, and it is sufficient to print on at least one surface.
In the binding steps 400 and 800, the binding is performed with a thread, but the present invention is not limited to this, and other generally known binding methods may be used.

１０アルバム
１１ベース材
１１ａのど側縁部
１１ｂ天側縁部
１１ｃ地側縁部
１１ｅ天側端部
１１ｆ地側端部
１１ｇ小口側端部
１２長孔
１２ａ天側端部
１２ｂ地側端部
１３フィルム
１５アルバム台紙
１６表紙
１６ａおもて表紙
１６ｂ背表紙
１６ｃ裏表紙
１７凹溝
２０アルバム
２１天側保護部
２２地側保護部
２３長孔
２５アルバム台紙
１００印刷工程
２００孔開け工程
３００ラミネート工程
４００綴じ工程
５００断裁工程
６００表紙付け工程
７００断裁工程
８００綴じ工程
９００表紙付け工程
Ｅ小口
Ｇのど
Ｈ天
Ｌ１天側保護部の長さ
Ｌ２地側保護部の長さ
Ｌ３断裁後の天側保護部の長さ
Ｌ４断裁後の地側保護部の長さ
Ｔ地
Ｗ長孔の幅 10 album 11 base material 11a throat side edge 11b top side edge 11c ground side edge 11e top side end 11f ground side end 11g small edge side end 12 long hole 12a top side end 12b ground side end 13 film 15 Album mount 16 Front cover 16a Front cover 16b Back cover 16c Back cover 17 Groove 20 Album 21 Top side protection part 22 Ground side protection part 23 Long hole 25 Album board 100 Printing process 200 Hole making process 300 Laminating process 400 Binding process 500 cutting process 600 cover attaching process 700 cutting process 800 binding process 900 cover attaching process E small edge G throat H top L1 length of top side protection part L2 length of ground side protection part L3 length of top side protection part after cutting L4 Length of ground side protection after cutting T Ground W Width of slot

Claims

In an album manufacturing method in which a plurality of rectangular album mounts on which images such as photographs are directly printed are stacked and bound,
A printing step of printing an image on at least one side of the base material for the album mount;
A length extending in parallel with the throat so that the top side protection part is left at the throat side edge of the base material on which the image is printed, and the ground side protection part is left at the ground side edge part. A hole making step for forming holes;
A laminating step of sticking a film to the entire front and back surfaces of the base material in which the long holes are formed, protecting the surface of the base material and closing the long holes;
A binding step of binding a plurality of base materials to which the film is attached and binding the throat side;
A part of the top side protection part is cut parallel to the top of the base material to cut off the top side end parts of the plurality of base materials, and a part of the ground side protection part is parallel to the ground of the base material. A cutting step of cutting the ground side end portions of the plurality of base materials into
And a cover attaching step of attaching a cover to the cut base material.

In the cutting step, the top side end portion and the top side protection portion so that the length of the top protection portion and the ground protection portion remaining after being cut off are equal to or less than the width of the long hole. The album manufacturing method according to claim 1, wherein the ground side edge is cut off.

In the method of manufacturing a rectangular album mount on which images such as photographs are directly printed,
A printing step of printing an image on at least one side of the base material for the album mount;
A length extending in parallel with the throat so that the top side protection part is left at the throat side edge of the base material on which the image is printed, and the ground side protection part is left at the ground side edge part. A hole making step for forming holes;
A laminating step of sticking a film to the entire front and back surfaces of the base material in which the long holes are formed, protecting the surface of the base material and closing the long holes;
Cutting a part of the top side protection part parallel to the top of the base material to cut off the top side end part of the base material, and cutting a part of the ground side protection part parallel to the ground of the base material And a cutting step of cutting off the ground-side end portion of the base material.

In an album in which a plurality of rectangular album mounts on which images such as photographs are directly printed are stacked and bound,
The album mount is placed on the throat of the base material for the album mount so that the top protection portion is left at the top end and the ground protection portion is left at the ground end. A long hole extending in parallel is formed, and a film that protects the surface of the base material and closes the long hole is attached to the entire front and back surfaces,
Furthermore, the album is provided with a cover attached to the album mount that is plurally bound and bound.

In a rectangular album mount on which images such as photos are printed directly,
A long hole extending in parallel to the throat so as to leave a top side protection part at the top side end part and a ground side protection part at the ground side end part at the throat side edge of the base material for the album mount. An album mount, wherein a film that protects the surface of the base material and closes the long hole is adhered to the entire front and back surfaces.

In an album manufacturing method in which a plurality of rectangular album mounts on which images such as photographs are directly printed are stacked and bound,
A printing step of printing an image on at least one side of the base material for the album mount;
A length extending in parallel with the throat so that the top side protection part is left at the throat side edge of the base material on which the image is printed, and the ground side protection part is left at the ground side edge part. A hole making step for forming holes;
A laminating step of sticking a film to the entire front and back surfaces of the base material in which the long holes are formed, protecting the surface of the base material and closing the long holes;
A binding step of binding a plurality of base materials to which the film is attached and binding the throat side;
And a cover attaching step for attaching a cover to the bound base material.

In the method of manufacturing a rectangular album mount on which images such as photographs are directly printed,
A printing step of printing an image on at least one side of the base material for the album mount;
A length extending in parallel with the throat so that the top side protection part is left at the throat side edge of the base material on which the image is printed, and the ground side protection part is left at the ground side edge part. A hole making step for forming holes;
A method for manufacturing an album board, comprising: a step of laminating a film on both front and back surfaces of the base material in which the long holes are formed to protect the surface of the base material and close the long holes.
