JP2010066718A - レジスト組成物およびレジストパターン形成方法 - Google Patents

Abstract

【課題】ＡｒＦエキシマレーザー、Ｆ_２エキシマレーザー、ＥＵＶ又は電子線等によるレジスト膜のリソグラフィーにおいて、解像性を損なわずに感度を向上させることができるポジ型レジスト組成物およびレジストパターン形成方法を提供できる。
【解決手段】酸の作用によりアルカリ現像液に対する溶解性が増大する基材成分（Ａ）、露光により酸を発生する酸発生剤成分（Ｂ）、およびベンゾジオキソールまたはその誘導体（Ｇ）を含有するポジ型レジスト組成物。
【選択図】なし

Description

本発明は、レジスト組成物および当該レジスト組成物を用いたレジストパターン形成方法に関する。

リソグラフィー技術においては、例えば基板の上にレジスト材料からなるレジスト膜を形成し、該レジスト膜に対し、所定のパターンが形成されたマスクを介して、光、電子線等の放射線にて選択的露光を行い、現像処理を施すことにより、前記レジスト膜に所定形状のレジストパターンを形成する工程が行われる。
露光した部分が現像液に溶解する特性に変化するレジスト材料をポジ型、露光した部分が現像液に溶解しない特性に変化するレジスト材料をネガ型という。
近年、半導体素子や液晶表示素子の製造においては、リソグラフィー技術の進歩により急速にパターンの微細化が進んでいる。
微細化の手法としては、一般に、露光光源の短波長化が行われている。具体的には、従来は、ｇ線、ｉ線に代表される紫外線が用いられていたが、現在では、ＫｒＦエキシマレーザーや、ＡｒＦエキシマレーザーを用いた半導体素子の量産が開始されている。また、これらエキシマレーザーより短波長のＦ_２エキシマレーザー、電子線、ＥＵＶ（極紫外線）やＸ線などについても検討が行われている（例えば特許文献１〜２参照）。

レジスト材料には、これらの露光光源に対する感度、微細な寸法のパターンを再現できる解像性等のリソグラフィー特性が求められる。
このような要求を満たすレジスト材料として、酸の作用によりアルカリ現像液に対する溶解性が変化する基材成分と、露光により酸を発生する酸発生剤とを含有する化学増幅型レジスト組成物が用いられている。
例えばポジ型の化学増幅型レジスト組成物としては、酸の作用によりアルカリ現像液に対する溶解性が増大する樹脂成分（ベース樹脂）と、酸発生剤成分とを含有するものが一般的に用いられている。かかる、レジスト組成物を用いて形成されるレジスト膜は、レジストパターン形成時に選択的露光を行うと、露光部において、酸発生剤から酸が発生し、該酸の作用により樹脂成分のアルカリ現像液に対する溶解性が増大して、露光部がアルカリ現像液に対して可溶となる。
現在、化学増幅型ポジ型レジストとしては、例えば、ポリヒドロキシスチレン系樹脂の水酸基や（メタ）アクリル系樹脂のカルボキシ基の一部を酸解離性溶解抑制基で保護したものが用いられている（たとえば特許文献３参照）。
ここで、「（メタ）アクリル酸」とは、α位に水素原子が結合したアクリル酸と、α位にメチル基が結合したメタクリル酸の一方あるいは両方を意味する。「（メタ）アクリル酸エステル」とは、α位に水素原子が結合したアクリル酸エステルと、α位にメチル基が結合したメタクリル酸エステルの一方あるいは両方を意味する。「（メタ）アクリレート」とは、α位に水素原子が結合したアクリレートと、α位にメチル基が結合したメタクリレートの一方あるいは両方を意味する。

化学増幅型レジスト組成物において使用される酸発生剤としては、これまで多種多様のものが提案されており、たとえばヨードニウム塩やスルホニウム塩などのオニウム塩系酸発生剤、オキシムスルホネート系酸発生剤、ジアゾメタン系酸発生剤、ニトロベンジルスルホネート系酸発生剤、イミノスルホネート系酸発生剤、ジスルホン系酸発生剤などが知られている。
現在、酸発生剤としては、カチオン部にトリフェニルスルホニウム等のオニウムイオンを有するオニウム塩系酸発生剤が用いられている。オニウム塩系酸発生剤のアニオン部としては、アルキルスルホン酸イオンやそのアルキル基の水素原子の一部または全部がフッ素原子で置換されたフッ素化アルキルスルホン酸イオンが一般的である（たとえば特許文献４参照）。
特開２００３−７５９９８号公報 特開２００３−１４０３６１号公報 特開２００３−２４１３８５号公報 特開２００５−３７８８８号公報

現在、高解像性等のリソグラフィー特性向上の要求に対応できる新規なレジスト材料の提供が求められている。すなわち、さらなる高解像性を実現できる可能性がある電子線やＥＵＶによるリソグラフィーに対応できるレジスト材料の提供が望まれている。しかし、これら電子線やＥＵＶによるリソグラフィープロセスでは、露光時の減圧操作等を行う必要があることから、エキシマレーザー等を用いたプロセスに比べて時間がかかる。また、特に電子線による直接描画では、パターニングにも長い時間を必要とする。そのため、電子線やＥＵＶを用いたプロセスに用いられるレジスト材料には、スループットを高める観点から、感度の向上が求められる。しかし、従来のレジスト材料は、電子線またはＥＵＶによるリソグラフィーに用いる場合には、感度の点で満足できない。

本発明は、上記事情に鑑みてなされたものであって、ＡｒＦエキシマレーザー、Ｆ_２エキシマレーザー、ＥＵＶ又は電子線等によるレジスト膜のリソグラフィーにおいて、解像性を損なわずに感度を向上させることができるポジ型レジスト組成物およびレジストパターン形成方法を提供できる。

上記の目的を達成するために、本発明は以下の構成を採用した。
すなわち、本発明の第一の態様は、酸の作用によりアルカリ現像液に対する溶解性が増大する基材成分（Ａ）、露光により酸を発生する酸発生剤成分（Ｂ）、およびベンゾジオキソールまたはその誘導体（Ｇ）を含有するポジ型レジスト組成物である。

本発明の第二の態様は、支持体上に、前記第一の態様のレジスト組成物を用いてレジスト膜を形成する工程、前記レジスト膜を露光する工程、および前記レジスト膜をアルカリ現像してレジストパターンを形成する工程を含むレジストパターン形成方法である。

本明細書および本特許請求の範囲において、「脂肪族」とは、芳香族に対する相対的な概念であって、芳香族性を持たない基、化合物等を意味するものと定義する。
「アルキル基」は、特に断りがない限り、直鎖状、分岐鎖状および環状の１価の飽和炭化水素基を包含するものとする。
「アルキレン基」は、特に断りがない限り、直鎖状、分岐鎖状および環状の２価の飽和炭化水素基を包含するものとする。
「低級アルキル基」は、炭素数１〜５のアルキル基である。
「ハロゲン化アルキル基」は、アルキル基の水素原子の一部又は全部がハロゲン原子で置換された基であり、該ハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子が挙げられる。
「フッ素化アルキル基」又は「フッ素化アルキレン基」は、アルキル基又はアルキレン基の水素原子の一部又は全部がフッ素原子で置換された基をいう。
「構成単位」とは、高分子化合物（重合体、共重合体）を構成するモノマー単位（単量体単位）を意味する。
「露光」は、放射線の照射全般を含む概念とする。

本発明により、ＡｒＦエキシマレーザー、Ｆ_２エキシマレーザー、ＥＵＶ又は電子線等によるリソグラフィーにおいて、解像性を損なわずに感度を高めることができ、ＬＷＲ（ラインワイズラフネス）にも優れたポジ型レジスト組成物およびレジストパターン形成方法を提供できる。

≪レジスト組成物≫
本発明の第一の態様であるポジ型レジスト組成物は、酸の作用によりアルカリ現像液に対する溶解性が増大する基材成分（Ａ）（以下「（Ａ）成分」という。）、および露光により酸を発生する酸発生剤成分（Ｂ）（以下「（Ｂ）成分」という。）を含有する。
該（Ａ）成分は、露光前はアルカリ現像液に対して難溶性であり、露光により前記（Ｂ）成分から酸が発生すると、該酸の作用によりアルカリ現像液に対する溶解性が増大する。そのため、かかるポジ型レジスト組成物を用いて形成されるレジスト膜は、レジストパターン形成時に選択的露光を行うと、当該レジスト膜の露光部のアルカリ現像液に対する溶解性が増大する一方で、未露光部はアルカリ現像液に対する溶解性が変化しないため、アルカリ現像することにより、露光部が溶解除去されてレジストパターンが形成される。
本発明のレジスト組成物においては、これら（Ａ）および（Ｂ）成分に加え、さらに、ベンゾジオキソールまたはその誘導体（Ｇ）（以下「（Ｇ）成分」という。）を含有する。

＜（Ａ）成分＞
（Ａ）成分としては、通常、化学増幅型レジスト用の基材成分として用いられている有機化合物を１種単独で、又は２種以上を混合して使用することができる。
ここで、「基材成分」とは、膜形成能を有する有機化合物であり、好ましくは分子量が５００以上の有機化合物が用いられる。該有機化合物の分子量が５００以上であることにより、膜形成能が向上し、また、ナノレベルのレジストパターンを形成しやすい。
前記分子量が５００以上の有機化合物は、分子量が５００以上２０００未満の低分子量の有機化合物（以下「低分子化合物」という。）と、分子量が２０００以上の高分子量の樹脂（高分子材料）とに大別される。前記低分子化合物としては、通常、非重合体が用いられる。樹脂（重合体、共重合体）の場合は、「分子量」としてＧＰＣ（ゲルパーミエーションクロマトグラフィー）によるポリスチレン換算の質量平均分子量を用いるものとする。以下、単に「樹脂」という場合は、分子量が２０００以上の樹脂を示すものとする。
（Ａ）成分としては、酸の作用によりアルカリ溶解性が変化する樹脂を用いることができ、酸の作用によりアルカリ溶解性が変化する低分子材料を用いることもできる。

本発明のポジ型レジスト組成物において、（Ａ）成分は、酸の作用によりアルカリ現像液に対する溶解性が増大する樹脂成分（Ａ１）（以下「（Ａ１）成分」ということがある。）であってもよく、酸の作用によりアルカリ現像液に対する溶解性が増大する低分子化合物成分（Ａ２）（以下「（Ａ２）成分」ということがある。）であってもよく、又はこれらの混合物であってもよい。
これらのなかでも、（Ａ）成分は、（Ａ１）成分を含有することが好ましい。

［（Ａ１）成分］
（Ａ１）成分としては、通常、化学増幅型レジスト用の基材成分として用いられている樹脂成分（ベース樹脂）を１種単独で、又は２種以上混合して使用することができる。
本発明において、（Ａ）成分は、後述するヒドロキシスチレンから誘導される構成単位（ａ１）と、後述する酸解離性溶解抑制基を含む構成単位（ａ２）とを含むものであることが好ましい。

［構成単位（ａ１）］
構成単位（ａ１）は、ヒドロキシスチレンから誘導される構成単位である。（Ａ）成分が構成単位（ａ１）を有することにより、本発明の効果を向上させることができる。さらに、構成単位（ａ１）は、原料であるヒドロキシスチレンが容易に入手可能で低価格である等の利点も有する。
ここで、「ヒドロキシスチレン」とは、ヒドロキシスチレン、およびヒドロキシスチレンのα位の水素原子が、アルキル基、ハロゲン化アルキル基等の他の置換基に置換されたもの、ならびにそれらの誘導体を含む概念とする。
「ヒドロキシスチレンから誘導される構成単位」とは、ヒドロキシスチレンのエチレン性二重結合が開裂して構成される構成単位を意味する。
構成単位（ａ１）の好適なものとしては、下記一般式（ａ−１）で表される構成単位が例示できる。

［式（ａ−１）中、Ｒは水素原子、低級アルキル基またはハロゲン化低級アルキル基であり；Ｒ^６は低級アルキル基であり；ｐは１〜３の整数であり；ｑは０〜２の整数である。］

一般式（ａ−１）中、Ｒの低級アルキル基は、炭素数１〜５のアルキル基であり、具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、イソブチル基、ｔｅｒｔ−ブチル基、ペンチル基、イソペンチル基、ネオペンチル基などの直鎖状または分岐状のアルキル基が挙げられ、これらの中でもメチル基が好ましい。
Ｒのハロゲン化低級アルキル基は、前記低級アルキル基の水素原子の一部または全部が前記ハロゲン原子で置換された基であり、なかでもフッ素化低級アルキル基が好ましく、特に、水素原子の全部がフッ素原子で置換された基が好ましい。フッ素化低級アルキル基として、具体的には、トリフルオロメチル基、ペンタフルオロエチル基、ヘプタフルオロプロピル基、ノナフルオロブチル基等が挙げられる。
Ｒとしては、水素原子または低級アルキル基が好ましく、水素原子またはメチル基が特に好ましい。

ｐは１〜３の整数であり、好ましくは１である。
水酸基の結合位置は、フェニル基のｏ−位、ｍ−位、ｐ−位のいずれでもよい。ｐが１である場合は、容易に入手可能で低価格であることからｐ−位が好ましい。ｐが２または３の場合は、任意の置換位置を組み合わせることができる。

ｑは０〜２の整数である。これらのうち、ｑは０または１であることが好ましく、特に工業上、０であることが好ましい。
Ｒ^６の低級アルキル基としては、Ｒの低級アルキル基と同様のものが挙げられる。
Ｒ^６の置換位置は、ｑが１である場合はｏ−位、ｍ−位、ｐ−位のいずれでもよい。ｑが２の場合は、任意の置換位置を組み合わせることができる。

構成単位（ａ１）は、１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。
（Ａ）成分中、構成単位（ａ１）の割合は、（Ａ）成分を構成する全構成単位の合計に対し、４５〜９０モル％であることが好ましく、６０〜９０モル％がより好ましく、６０〜８０モル％がさらに好ましい。該範囲内であると、適度なアルカリ溶解性が得られるとともに、他の構成単位とのバランスが良好である。

［構成単位（ａ２）］
構成単位（ａ２）は、酸解離性溶解抑制基を含む構成単位である。構成単位（ａ２）における酸解離性溶解抑制基は、解離前は（Ａ）成分全体をアルカリ現像液に対して難溶とするアルカリ溶解抑制性を有するとともに、酸により解離してこの（Ａ）成分全体のアルカリ現像液に対する溶解性を増大させるものであり、これまで、化学増幅型レジスト用のベース樹脂の酸解離性溶解抑制基として提案されているものを使用することができる。一般的には、（メタ）アクリル酸等におけるカルボキシ基と環状または鎖状の第３級アルキルエステルを形成する基；アルコキシアルキル基等のアセタール型酸解離性溶解抑制基、ヒドロキシスチレンの水酸基の水素原子の一部をアセタール型酸解離性溶解抑制基で置換したものなどが広く知られている。なお、「（メタ）アクリル酸エステル」とは、α位に水素原子が結合したアクリル酸エステルと、α位にメチル基が結合したメタクリル酸エステルの一方あるいは両方を意味する。

ここで、「第３級アルキルエステル」とは、カルボキシ基の水素原子が、鎖状または環状のアルキル基で置換されることによりエステルを形成しており、そのカルボニルオキシ基（−Ｃ（Ｏ）−Ｏ−）の末端の酸素原子に、前記鎖状または環状のアルキル基の第３級炭素原子が結合している構造を示す。この第３級アルキルエステルにおいては、酸が作用すると、酸素原子と第３級炭素原子との間で結合が切断される。
なお、前記鎖状または環状のアルキル基は置換基を有していてもよい。
以下、カルボキシ基と第３級アルキルエステルを構成することにより、酸解離性となっている基を、便宜上、「第３級アルキルエステル型酸解離性溶解抑制基」という。第３級アルキルエステル型酸解離性溶解抑制基としては、脂肪族分岐鎖状酸解離性溶解抑制基、脂肪族環式基を含有する酸解離性溶解抑制基が挙げられる。

ここで、「脂肪族分岐鎖状」とは、芳香族性を持たない分岐鎖状の構造を有することを示す。「脂肪族分岐鎖状酸解離性溶解抑制基」の構造は、炭素および水素からなる基（炭化水素基）であることに限定はされないが、炭化水素基であることが好ましい。また、「炭化水素基」は飽和または不飽和のいずれでもよいが、通常は飽和であることが好ましい。
脂肪族分岐鎖状酸解離性溶解抑制基としては、たとえば、−Ｃ（Ｒ^７１）（Ｒ^７２）（Ｒ^７３）で表される基が挙げられる。式中、Ｒ^７１〜Ｒ^７３は、それぞれ独立に、炭素数１〜５の直鎖状のアルキル基である。−Ｃ（Ｒ^７１）（Ｒ^７２）（Ｒ^７３）で表される基は、炭素数が４〜８であることが好ましく、具体的にはｔｅｒｔ−ブチル基、２−メチル−２−ブチル基、２−メチル−２−ペンチル基、３−メチル−３−ペンチル基などが挙げられる。特にｔｅｒｔ−ブチル基が好ましい。

「脂肪族環式基」は、芳香族性を持たない単環式基または多環式基であることを示す。
構成単位（ａ１）における「脂肪族環式基」は、置換基を有していてもよいし、有していなくてもよい。置換基としては、炭素数１〜５の低級アルキル基、炭素数１〜５の低級アルコキシ基、フッ素原子、フッ素原子で置換された炭素数１〜５のフッ素化低級アルキル基、酸素原子（＝Ｏ）、等が挙げられる。
「脂肪族環式基」の置換基を除いた基本の環の構造は、炭素および水素からなる基（炭化水素基）であることに限定はされないが、炭化水素基であることが好ましい。また、「炭化水素基」は飽和または不飽和のいずれでもよいが、通常は飽和であることが好ましい。「脂肪族環式基」は、多環式基であることが好ましい。
脂肪族環式基としては、例えば、低級アルキル基、フッ素原子またはフッ素化アルキル基で置換されていてもよいし、されていなくてもよいモノシクロアルカン、ビシクロアルカン、トリシクロアルカン、テトラシクロアルカンなどのポリシクロアルカンから１個以上の水素原子を除いた基などが挙げられる。より具体的には、シクロペンタン、シクロヘキサン等のモノシクロアルカンや、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカンなどのポリシクロアルカンから１個以上の水素原子を除いた基などが挙げられる。

脂肪族環式基を含有する酸解離性溶解抑制基としては、例えば環状のアルキル基の環骨格上に第３級炭素原子を有する基を挙げることができ、具体的には２−メチル−２−アダマンチル基や、２−エチル−２−アダマンチル基等が挙げられる。あるいは、下記一般式（ａ１”−１）〜（ａ１”−６）で示す構成単位において、カルボニルオキシ基（−Ｃ（Ｏ）−Ｏ−）の酸素原子に結合した基の様に、アダマンチル基、シクロヘキシル基、シクロペンチル基、ノルボルニル基、トリシクロデカニル基、テトラシクロドデカニル基等の脂肪族環式基と、これに結合する、第３級炭素原子を有する分岐鎖状アルキレン基とを有する基が挙げられる。

［式中、Ｒは水素原子、低級アルキル基またはハロゲン化低級アルキル基を示し；Ｒ^１５、Ｒ^１６はアルキル基（直鎖状、分岐鎖状のいずれでもよく、好ましくは炭素数１〜５である）を示す。］

一般式（ａ１”−１）〜（ａ１”−６）において、Ｒの低級アルキル基またはハロゲン化低級アルキル基は、上記アクリル酸エステルのα位に結合していてよい低級アルキル基またはハロゲン化低級アルキル基と同様である。

「アセタール型酸解離性溶解抑制基」は、一般的に、カルボキシ基、水酸基等のアルカリ可溶性基末端の水素原子と置換して酸素原子と結合している。そして、露光により酸が発生すると、この酸が作用して、アセタール型酸解離性溶解抑制基と、当該アセタール型酸解離性溶解抑制基が結合した酸素原子との間で結合が切断される。
アセタール型酸解離性溶解抑制基としては、たとえば、下記一般式（ｐ１）で表される基が挙げられる。

［式中、Ｒ^１’，Ｒ^２’はそれぞれ独立して水素原子または低級アルキル基を表し、ｎは０〜３の整数を表し、Ｙは低級アルキル基または脂肪族環式基を表す。］

上記式中、ｎは、０〜２の整数であることが好ましく、０または１がより好ましく、０が最も好ましい。
Ｒ^１’，Ｒ^２’の低級アルキル基としては、上記Ｒの低級アルキル基と同様のものが挙げられ、メチル基またはエチル基が好ましく、メチル基が最も好ましい。
本発明においては、Ｒ^１’，Ｒ^２’のうち少なくとも１つが水素原子であることが好ましい。すなわち、酸解離性溶解抑制基（ｐ１）が、下記一般式（ｐ１−１）で表される基であることが好ましい。

［式中、Ｒ^１’、ｎ、Ｙは上記と同様である。］

Ｙの低級アルキル基としては、上記Ｒの低級アルキル基と同様のものが挙げられる。
Ｙの脂肪族環式基としては、従来ＡｒＦレジスト等において多数提案されている単環又は多環式の脂肪族環式基の中から適宜選択して用いることができ、たとえば上記「脂肪族環式基」と同様のものが例示できる。

また、アセタール型酸解離性溶解抑制基としては、下記一般式（ｐ２）で示される基も挙げられる。

［式中、Ｒ^１７、Ｒ^１８はそれぞれ独立して直鎖状または分岐鎖状のアルキル基または水素原子であり、Ｒ^１９は直鎖状、分岐鎖状または環状のアルキル基である。または、Ｒ^１７およびＲ^１９がそれぞれ独立に直鎖状または分岐鎖状のアルキレン基であって、Ｒ^１７の末端とＲ^１９の末端とが結合して環を形成していてもよい。］

Ｒ^１７、Ｒ^１８において、アルキル基の炭素数は好ましくは１〜１５であり、直鎖状、分岐鎖状のいずれでもよく、エチル基、メチル基が好ましく、メチル基が最も好ましい。特にＲ^１７、Ｒ^１８の一方が水素原子で、他方がメチル基であることが好ましい。
Ｒ^１９は直鎖状、分岐鎖状または環状のアルキル基であり、炭素数は好ましくは１〜１５であり、直鎖状、分岐鎖状又は環状のいずれでもよい。
Ｒ^１９が直鎖状、分岐鎖状の場合は炭素数１〜５であることが好ましく、エチル基、メチル基がさらに好ましく、特にエチル基が最も好ましい。
Ｒ^１９が環状の場合は炭素数４〜１５であることが好ましく、炭素数４〜１２であることがさらに好ましく、炭素数５〜１０が最も好ましい。具体的にはフッ素原子またはフッ素化アルキル基で置換されていてもよいし、されていなくてもよいモノシクロアルカン、ビシクロアルカン、トリシクロアルカン、テトラシクロアルカンなどのポリシクロアルカンから１個以上の水素原子を除いた基などを例示できる。具体的には、シクロペンタン、シクロヘキサン等のモノシクロアルカンや、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカンなどのポリシクロアルカンから１個以上の水素原子を除いた基などが挙げられる。中でもアダマンタンから１個以上の水素原子を除いた基が好ましい。
また、上記式においては、Ｒ^１７及びＲ^１９がそれぞれ独立に直鎖状または分岐鎖状のアルキレン基（好ましくは炭素数１〜５のアルキレン基）であってＲ^１９の末端とＲ^１７の末端とが結合していてもよい。
この場合、Ｒ^１７とＲ^１９と、Ｒ^１９が結合した酸素原子と、該酸素原子およびＲ^１７が結合した炭素原子とにより環式基が形成されている。該環式基としては、４〜７員環が好ましく、４〜６員環がより好ましい。該環式基の具体例としては、テトラヒドロピラニル基、テトラヒドロフラニル基等が挙げられる。

これらの中でも、アセタール型酸解離性溶解抑制基が解像性、パターン形状などのリソグラフィー特性に優れることから好ましく、
下記一般式（ａ２−１）または（ａ２−２）で表される構成単位であることがより好ましい。（Ａ）成分が構成単位（ａ２）と、前記構成単位（ａ１）とを有することにより、解像性、パターン形状などのリソグラフィー特性を向上させることができる。

［式（ａ２−１）中、Ｒは水素原子、低級アルキル基またはハロゲン化低級アルキル基であり；Ｒ^１およびＲ^２はそれぞれ独立して水素原子または低級アルキル基であり；Ｙ^１は低級アルキル基または１価の脂肪族環式基であり；ｎ_２１は０〜３の整数である。式（ａ２−２）中、Ｒは前記と同じであり；Ｒ^３およびＲ^４はそれぞれ独立して水素原子または低級アルキル基であり；Ｒ^５はアルキレン基または２価の脂肪族環式基であり；Ｙ^２は低級アルキル基または１価の脂肪族環式基であり；ｎ_２２は０〜３の整数である。］

以下、一般式（ａ２−１）で表される構成単位を構成単位（ａ２−１）と称する。また、一般式（ａ２−２）で表される構成単位を構成単位（ａ２−２）と称する。
一般式（ａ２−１）における式−Ｃ（Ｒ^１）（Ｒ^２）−Ｏ−（ＣＨ_２）_ｎ２１−Ｙ^１で表される基、および一般式（ａ２−２）における式−Ｃ（Ｒ^３）（Ｒ^４）−Ｏ−（ＣＨ_２）_ｎ２２−Ｙ^２で表される基は、いわゆるアセタール型の酸解離性溶解抑制基である。
構成単位（ａ２−１）および構成単位（ａ２−２）は、該アセタール型の酸解離性溶解抑制基がカルボニルオキシ基（−Ｃ（Ｏ）−Ｏ−）末端の酸素原子に結合した構造を有する点で共通している。かかる構造においては、露光により（Ｂ）成分から酸が発生すると、該酸の作用により、当該酸解離性溶解抑制基と前記カルボニルオキシ基末端の酸素原子との間の結合が切断される。
ここで、本明細書および特許請求の範囲において、「酸解離性」とは、露光時に（Ｂ）成分から発生する酸の作用により（Ａ）成分から解離可能であることを意味する。
「溶解抑制基」とは、解離前は（Ａ）成分全体をアルカリ不溶とするアルカリ溶解抑制性を有するとともに、解離後は（Ａ）成分全体をアルカリ可溶性へ変化させる基であることを意味する。
したがって、構成単位（ａ２）を含む（Ａ）成分は、露光前はアルカリ不溶性であり、露光により前記（Ｂ）成分から発生した酸が作用すると、酸解離性溶解抑制基が解離し、これによって（Ａ）成分全体のアルカリ溶解性が増大し、アルカリ不溶性からアルカリ可溶性に変化する。そのため、レジストパターンの形成において、ポジ型レジスト組成物を用いて得られるレジスト膜に対して選択的露光を行うと、露光部はアルカリ可溶性へ転じる一方で、未露光部はアルカリ不溶性のまま変化しないので、アルカリ現像することができる。

一般式（ａ２−１）中、Ｒは、水素原子、低級アルキル基またはハロゲン化低級アルキル基である。該Ｒとしては、上記一般式（ａ−１）中のＲと同様のものが挙げられる。
Ｒ^１およびＲ^２は、それぞれ独立して水素原子または低級アルキル基である。Ｒ^１、Ｒ^２の低級アルキル基としては、炭素数１〜５のアルキル基であり、具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、イソブチル基、ｔｅｒｔ−ブチル基、ペンチル基、イソペンチル基、ネオペンチル基等の直鎖状または分岐状のアルキル基が挙げられる。これらの中でも、工業上入手しやすい点で、メチル基、エチル基が好ましい。
Ｒ^１およびＲ^２は、少なくとも一方が水素原子であることが好ましく、両方が水素原子であることがより好ましい。
ｎ_２１は０〜３の整数であり、０または１であることが好ましく、０であることが最も好ましい。

Ｙ^１は、低級アルキル基または１価の脂肪族環式基である。
Ｙ^１の低級アルキル基としては、上記Ｒの低級アルキル基と同様のものが挙げられる。
Ｙ^１の脂肪族環式基としては、従来ＡｒＦエキシマレーザー用のレジスト用樹脂等において多数提案されている単環又は多環式の脂肪族環式基の中から適宜選択して用いることができる。
ここで、本特許請求の範囲及び明細書において、「脂肪族環式基」とは、芳香族性を持たない単環式基または多環式基であることを示す。
Ｙ^１における脂肪族環式基は、置換基を有していてもよいし、有していなくてもよい。
置換基としては、炭素数１〜５の低級アルキル基、フッ素原子、フッ素原子で置換された炭素数１〜５のフッ素化低級アルキル基、親水性基等が挙げられる。親水性基としては、＝Ｏ、−ＣＯＯＲ’（Ｒ’はアルキル基）、アルコール性水酸基、−ＯＲ’（Ｒ’はアルキル基）、イミノ基、アミノ基等が挙げられ、入手が容易であることから、＝Ｏまたはアルコール性水酸基が好ましい。
脂肪族環式基における置換基を除いた基本の環（基本環）の構造は、炭素および水素からなる環（炭化水素環）であってもよく、また、炭化水素環を構成する炭素原子の一部が硫黄原子、酸素原子、窒素原子等のヘテロ原子で置換された複素環であってもよい。本発明の効果を向上させるには、Ｙ^１における基本環が炭化水素環であることが好ましい。
炭化水素環としては、ＡｒＦエキシマレーザー用、ＫｒＦエキシマレーザー用等のレジスト用樹脂において、多数提案されているものの中から適宜選択して用いることができ、具体的には、モノシクロアルカンや、ビシクロアルカン、トリシクロアルカン、テトラシクロアルカン等のポリシクロアルカンが例示できる。モノシクロアルカンとしては、シクロペンタン、シクロヘキサン等が挙げられる。また、ポリシクロアルカンとしては、アダマンタン、ノルボルナン、ノルボルネン、メチルノルボルナン、エチルノルボルナン、メチルノルボルネン、エチルノルボルネン、イソボルナン、トリシクロデカン、テトラシクロドデカン等が挙げられる。これらの中でも、シクロヘキサン、シクロペンタン、アダマンタン、ノルボルナン、ノルボルネン、メチルノルボルナン、エチルノルボルナン、メチルノルボルネン、エチルノルボルネン、テトラシクロドデカンが工業上好ましく、アダマンタンがさらに好ましい。

式−Ｃ（Ｒ^１）（Ｒ^２）−Ｏ−（ＣＨ_２）_ｎ２１−Ｙ^１で表される基としては、たとえば、下記式（４）〜（１５）で表される基が好適なものとして挙げられる。

一般式（ａ２−２）中、Ｒは前記と同じであり、Ｒ^３およびＲ^４はそれぞれ独立して水素原子または低級アルキル基であり、Ｙ^２は低級アルキル基または１価の脂肪族環式基であり、ｎ_２２は０〜３の整数である。
前記Ｒ，Ｒ^３，Ｒ^４，ｎ_２２，Ｙ^２は、それぞれ一般式（ａ２−１）中のＲ，Ｒ^１，Ｒ^２，ｎ_２１，Ｙ^１と同様のものが挙げられる。
Ｒ^５は、アルキレン基または２価の脂肪族環式基である。
Ｒ^５のアルキレン基としては、炭素数１〜４のアルキレン基が好ましい。
Ｒ^５の脂肪族環式基は、置換基を有していてもよいし、有していなくてもよい。置換基としては、炭素数１〜５の低級アルキル基、フッ素原子、フッ素原子で置換された炭素数１〜５のフッ素化低級アルキル基、酸素原子（＝Ｏ）等が挙げられる。
Ｒ^５の脂肪族環式基の置換基を除いた基本の環の構造は、炭素および水素からなる基（炭化水素基）であることに限定はされないが、炭化水素基であることが好ましい。また、「炭化水素基」は飽和または不飽和のいずれでもよいが、通常は飽和であることが好ましい。Ｒ^５の脂肪族環式基は、多環式基であることが好ましい。
Ｒ^５における脂肪族環式基の具体例としては、たとえば、低級アルキル基、フッ素原子またはフッ素化低級アルキル基で置換されていてもよいし、されていなくてもよいモノシクロアルカンや、ビシクロアルカン、トリシクロアルカン、テトラシクロアルカンなどのポリシクロアルカンから２個以上の水素原子を除いた基などを例示できる。具体的には、シクロペンタン、シクロヘキサン等のモノシクロアルカンから２個以上の水素原子を除いた基や、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカンなどのポリシクロアルカンから２個以上の水素原子を除いた基などが挙げられる。

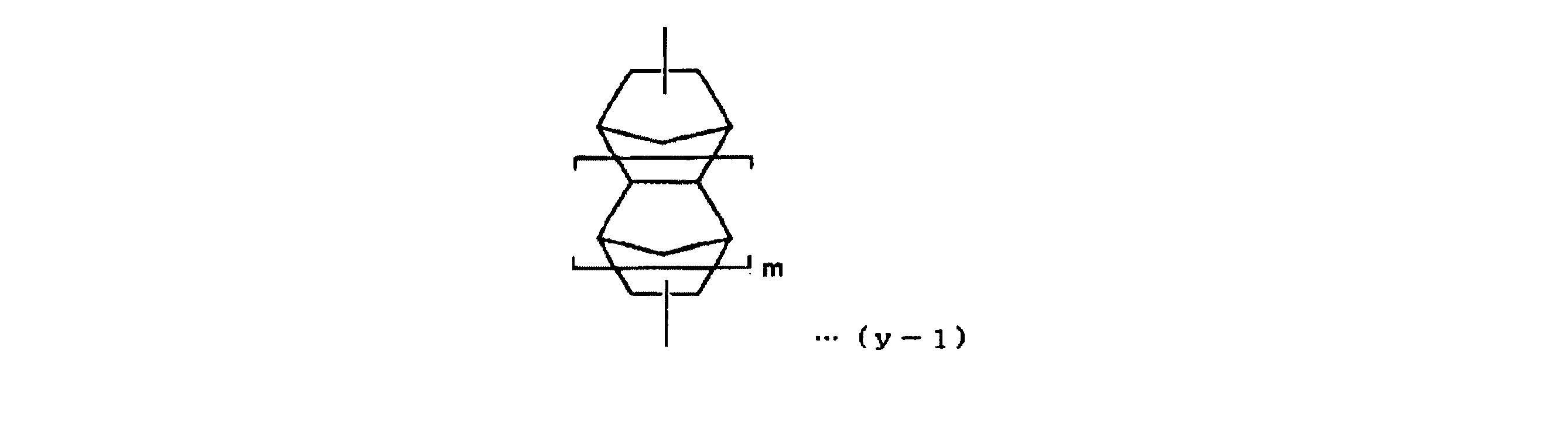

Ｙ^２の脂肪族環式基としては、特に、下記一般式（ｙ−１）で表される基が好ましい。

［式中、ｍは０または１であり、好ましくは１である。］

一般式（ａ２−１）で表される構成単位（ａ２−１）として、具体的には、たとえば下記式（ａ１−２−１）〜（ａ１−２−４３）で表される構成単位が挙げられる。
一般式（ａ２−２）で表される構成単位（ａ２−２）として、具体的には、たとえば下記式（ａ１−４−１）〜（ａ１−４−３０）で表される構成単位が挙げられる。

構成単位（ａ２）としては、本発明の効果がより優れることから、構成単位（ａ２−１）がより好ましい。なかでも、上記の式（ａ１−２−９）、式（ａ１−２−１０）、式（ａ１−２−１３）、式（ａ１−２−１４）、式（ａ１−２−１５）、式（ａ１−２−１６）で表される構成単位が、本発明の効果に優れるため特に好ましい。

構成単位（ａ２）は、１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。
（Ａ）成分中、構成単位（ａ２）の割合は、（Ａ）成分を構成する全構成単位の合計に対し、１０〜５５モル％が好ましく、１０〜４０モル％がより好ましく、２０〜４０モル％がさらに好ましい。該範囲の下限以上であると、ポジ型レジスト組成物とした際にパターンを得ることができ、上限以下であると、他の構成単位とのバランスが良好である。

［他の構成単位］
（Ａ）成分は、前記構成単位（ａ１）、（ａ２）のほかに、さらに、スチレンから誘導される構成単位（ａ４）を有していてもよい。
本発明において、構成単位（ａ４）は必須ではないが、これを含有させると、現像液に対する溶解性を調整することができる。また、ドライエッチング耐性が向上する。
ここで、「スチレン」とは、スチレンおよびスチレンのα位の水素原子が、アルキル基、ハロゲン化アルキル基等の他の置換基に置換されたものも含む概念とする。「スチレンから誘導される構成単位」とは、スチレンのエチレン性二重結合が開裂して構成される構成単位を意味する。スチレンは、フェニル基の水素原子が炭素数１〜５のアルキル基等の置換基で置換されていてもよい。
構成単位（ａ４）の好適なものとしては、下記一般式（ａ４−１）で表される構成単位が例示できる。

［式中、Ｒは前記と同じであり；Ｒ^７は低級アルキル基であり；ｒは０〜３の整数である。］

一般式（ａ４−１）中、ＲおよびＲ^７は、それぞれ、上記式（ａ−１）中のＲおよびＲ^６と同様である。
ｒは０〜３の整数であり、０または１であることが好ましく、工業上、０であることが特に好ましい。
ｒが１である場合、Ｒ^７の置換位置は、フェニル基のｏ−位、ｍ−位、ｐ−位のいずれでもよく、さらに、ｒが２または３の場合には、任意の置換位置を組み合わせることができる。

構成単位（ａ４）としては、１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。
（Ａ）成分が構成単位（ａ４）を有する場合、（Ａ）成分中の構成単位（ａ４）の割合は、（Ａ）成分を構成する全構成単位の合計に対し、１〜２０モル％が好ましく、３〜１５モル％がより好ましく、５〜１５モル％がさらに好ましい。該範囲の下限以上であると、構成単位（ａ４）を有することによる効果が高く、上限以下であると、他の構成単位とのバランスも良好である。

（Ａ）成分は、本発明の効果を損なわない範囲で、上記構成単位（ａ１）、（ａ２）、（ａ４）以外の他の構成単位（ａ５）を含んでいてもよい。
構成単位（ａ５）としては、上述の構成単位（ａ１）、（ａ２）、（ａ４）に分類されない他の構成単位であれば特に限定するものではなく、ＡｒＦエキシマレーザー用、ＫｒＦエキシマレーザー用（好ましくはＡｒＦエキシマレーザー用）等のレジスト用樹脂に用いられるものとして従来から知られている多数のものが使用可能である。

本発明において、（Ａ）成分は、少なくとも前記構成単位（ａ１）と前記構成単位（ａ２）とを含む樹脂成分であることが好ましい。係る樹脂成分としては、たとえば、構成単位（ａ１）と（ａ２）とを有する共重合体、構成単位（ａ１）、（ａ２）および（ａ４）を有する共重合体等が例示できる。
（Ａ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
かかる（Ａ）成分としては、特に下記一般式（Ａ−１１）に示される２種の構成単位を有する共重合体を含むものが好ましい。

［式中、Ｒは前記と同じであり；ｎ_１５は０または１である。］

式（Ａ−１１）中、Ｒは、水素原子またはメチル基が好ましい。
ｎ_１５は、０が特に好ましい。

（Ａ）成分は、各構成単位を誘導するモノマーを、たとえばアゾビスイソブチロニトリル（ＡＩＢＮ）のようなラジカル重合開始剤を用いた公知のラジカル重合等によって重合させることによって得ることができる。
また、（Ａ）成分には、上記重合の際に、たとえばＨＳ−ＣＨ_２−ＣＨ_２−ＣＨ_２−Ｃ（ＣＦ_３）_２−ＯＨのような連鎖移動剤を併用して用いることにより、末端に−Ｃ（ＣＦ_３）_２−ＯＨ基を導入してもよい。このように、アルキル基の水素原子の一部がフッ素原子で置換されたヒドロキシアルキル基が導入された共重合体は、ＬＷＲ（ラインワイズラフネス：ラインパターンの線幅が不均一になる現象）の低減に有効である。また、現像欠陥の低減や、ＬＥＲ（ラインエッジラフネス：ライン側壁の不均一な凹凸）の低減に有効である。

（Ａ）成分の質量平均分子量（Ｍｗ）（ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によるポリスチレン換算基準）は、特に限定するものではないが、２０００〜５００００が好ましく、３０００〜３００００がより好ましく、５０００〜２００００が最も好ましい。この範囲の上限よりも小さいと、レジストとして用いるのに充分なレジスト溶剤への溶解性があり、この範囲の下限よりも大きいと、耐ドライエッチング性やレジストパターン断面形状が良好である。
また、分散度（Ｍｗ／Ｍｎ）は、特に限定するものではないが、１．０〜５．０が好ましく、１．０〜３．０がより好ましく、１．２〜２．５が最も好ましい。なお、Ｍｎは数平均分子量を示す。

＜（Ｂ）成分＞
（Ｂ）成分としては、特に限定されず、これまで化学増幅型レジスト用の酸発生剤として提案されているものを使用することができる。このような酸発生剤としては、これまで、ヨードニウム塩やスルホニウム塩などのオニウム塩系酸発生剤、オキシムスルホネート系酸発生剤、ビスアルキルまたはビスアリールスルホニルジアゾメタン類、ポリ（ビススルホニル）ジアゾメタン類などのジアゾメタン系酸発生剤、ニトロベンジルスルホネート系酸発生剤、イミノスルホネート系酸発生剤、ジスルホン系酸発生剤など多種のものが知られている。

オニウム塩系酸発生剤として、例えば下記一般式（ｂ−１）または（ｂ−２）で表される化合物を用いることができる。

［式中、Ｒ^１”〜Ｒ^３”，Ｒ^５”〜Ｒ^６”は、それぞれ独立に、アリール基またはアルキル基を表し；式（ｂ−１）におけるＲ^１”〜Ｒ^３”のうち、いずれか２つが相互に結合して式中のイオウ原子と共に環を形成してもよく；Ｒ^４”は、直鎖状、分岐鎖状または環状のアルキル基またはフッ素化アルキル基を表し；Ｒ^１”〜Ｒ^３”のうち少なくとも１つはアリール基を表し、Ｒ^５”〜Ｒ^６”のうち少なくとも１つはアリール基を表す。］

式（ｂ−１）中、Ｒ^１”〜Ｒ^３”はそれぞれ独立にアリール基またはアルキル基を表す。なお、式（ｂ−１）におけるＲ^１”〜Ｒ^３”のうち、いずれか２つが相互に結合して式中のイオウ原子と共に環を形成してもよい。
また、Ｒ^１”〜Ｒ^３”のうち、少なくとも１つはアリール基を表す。Ｒ^１”〜Ｒ^３”のうち、２以上がアリール基であることが好ましく、Ｒ^１”〜Ｒ^３”のすべてがアリール基であることが最も好ましい。
Ｒ^１”〜Ｒ^３”のアリール基としては、特に制限はなく、例えば、炭素数６〜２０のアリール基であって、該アリール基は、その水素原子の一部または全部がアルキル基、アルコキシ基、ハロゲン原子、水酸基等で置換されていてもよく、されていなくてもよい。アリール基としては、安価に合成可能なことから、炭素数６〜１０のアリール基が好ましい。具体的には、たとえばフェニル基、ナフチル基が挙げられる。
前記アリール基の水素原子が置換されていてもよいアルキル基としては、炭素数１〜５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ−ブチル基、ｔｅｒｔ−ブチル基であることが最も好ましい。
前記アリール基の水素原子が置換されていてもよいアルコキシ基としては、炭素数１〜５のアルコキシ基が好ましく、メトキシ基、エトキシ基、ｎ−プロポキシ基、ｉｓｏ−プロポキシ基、ｎ−ブトキシ基、ｔｅｒｔ−ブトキシ基であることが最も好ましい。
前記アリール基の水素原子が置換されていても良いアルコキシ基としては、炭素数１〜５のアルコキシ基が好ましく、メトキシ基、エトキシ基が最も好ましい。
前記アリール基の水素原子が置換されていてもよいハロゲン原子としては、フッ素原子であることが好ましい。
Ｒ^１”〜Ｒ^３”のアルキル基としては、特に制限はなく、例えば炭素数１〜１０の直鎖状、分岐鎖状または環状のアルキル基等が挙げられる。解像性に優れる点から、炭素数１〜５であることが好ましい。具体的には、メチル基、エチル基、ｎ−プロピル基、イソプロピル基、ｎ−ブチル基、イソブチル基、ｎ−ペンチル基、シクロペンチル基、ヘキシル基、シクロヘキシル基、ノニル基、デカニル基等が挙げられ、解像性に優れ、また安価に合成可能なことから好ましいものとして、メチル基を挙げることができる。
これらの中で、Ｒ^１”〜Ｒ^３”は、それぞれ、フェニル基またはナフチル基であることが最も好ましい。

式（ｂ−１）におけるＲ^１”〜Ｒ^３”のうち、いずれか２つが相互に結合して式中のイオウ原子と共に環を形成する場合、イオウ原子を含めて３〜１０員環を形成していることが好ましく、５〜７員環を形成していることが特に好ましい。
式（ｂ−１）におけるＲ^１”〜Ｒ^３”のうち、いずれか２つが相互に結合して式中のイオウ原子と共に環を形成する場合、残りの１つは、アリール基であることが好ましい。前記アリール基は、前記Ｒ^１”〜Ｒ^３”のアリール基と同様のものが挙げられる。

Ｒ^４”は、直鎖状、分岐鎖状または環状のアルキル基またはフッ素化アルキル基を表す。
前記直鎖状または分岐鎖状のアルキル基としては、炭素数１〜１０であることが好ましく、炭素数１〜８であることがさらに好ましく、炭素数１〜４であることが最も好ましい。
前記環状のアルキル基としては、前記Ｒ^１”で示したような環式基であって、炭素数４〜１５であることが好ましく、炭素数４〜１０であることがさらに好ましく、炭素数６〜１０であることが最も好ましい。
前記フッ素化アルキル基としては、炭素数１〜１０であることが好ましく、炭素数１〜８であることがさらに好ましく、炭素数１〜４であることが最も好ましい。また、該フッ素化アルキル基のフッ素化率（アルキル基中のフッ素原子の割合）は、好ましくは１０〜１００％、さらに好ましくは５０〜１００％であり、特に水素原子をすべてフッ素原子で置換したフッ素化アルキル基（パーフルオロアルキル基）が、酸の強度が強くなるので好ましい。
Ｒ^４”としては、直鎖状もしくは環状のアルキル基、またはフッ素化アルキル基であることが最も好ましい。

式（ｂ−２）中、Ｒ^５”〜Ｒ^６”はそれぞれ独立にアリール基またはアルキル基を表す。Ｒ^５”〜Ｒ^６”のうち、少なくとも１つはアリール基を表す。Ｒ^５”〜Ｒ^６”のすべてがアリール基であることが好ましい。
Ｒ^５”〜Ｒ^６”のアリール基としては、Ｒ^１”〜Ｒ^３”のアリール基と同様のものが挙げられる。
Ｒ^５”〜Ｒ^６”のアルキル基としては、Ｒ^１”〜Ｒ^３”のアルキル基と同様のものが挙げられる。
これらの中で、Ｒ^５”〜Ｒ^６”はすべてフェニル基であることが最も好ましい。
式（ｂ−２）中のＲ^４”としては上記式（ｂ−１）のＲ^４”と同様のものが挙げられる。

式（ｂ−１）、（ｂ−２）で表されるオニウム塩系酸発生剤の具体例としては、ジフェニルヨードニウムのトリフルオロメタンスルホネートまたはノナフルオロブタンスルホネート、ビス（４−ｔｅｒｔ−ブチルフェニル）ヨードニウムのトリフルオロメタンスルホネートまたはノナフルオロブタンスルホネート、トリフェニルスルホニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート、トリ（４−メチルフェニル）スルホニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート、ジメチル（４−ヒドロキシナフチル）スルホニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート、モノフェニルジメチルスルホニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート；ジフェニルモノメチルスルホニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート、（４−メチルフェニル）ジフェニルスルホニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート、（４−メトキシフェニル）ジフェニルスルホニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート、トリ（４−ｔｅｒｔ−ブチル）フェニルスルホニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート、ジフェニル（１−（４−メトキシ）ナフチル）スルホニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート、ジ（１−ナフチル）フェニルスルホニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート；１−フェニルテトラヒドロチオフェニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート；１−（４−メチルフェニル）テトラヒドロチオフェニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート；１−（３，５−ジメチル−４−ヒドロキシフェニル）テトラヒドロチオフェニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート；１−（４−メトキシナフタレン−１−イル）テトラヒドロチオフェニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート；１−（４−エトキシナフタレン−１−イル）テトラヒドロチオフェニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート；１−（４−ｎ−ブトキシナフタレン−１−イル）テトラヒドロチオフェニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート；１−フェニルテトラヒドロチオピラニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート；１−（４−ヒドロキシフェニル）テトラヒドロチオピラニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート；１−（３，５−ジメチル−４−ヒドロキシフェニル）テトラヒドロチオピラニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート；１−（４−メチルフェニル）テトラヒドロチオピラニウムのトリフルオロメタンスルホネート、そのヘプタフルオロプロパンスルホネートまたはそのノナフルオロブタンスルホネート等が挙げられる。
また、これらのオニウム塩のアニオン部がメタンスルホネート、ｎ−プロパンスルホネート、ｎ−ブタンスルホネート、ｎ−オクタンスルホネートに置き換えたオニウム塩も用いることができる。

また、前記一般式（ｂ−１）又は（ｂ−２）において、アニオン部を下記一般式（ｂ−３）又は（ｂ−４）で表されるアニオン部に置き換えたオニウム塩系酸発生剤も用いることができる（カチオン部は（ｂ−１）又は（ｂ−２）と同様）。

［式中、Ｘ”は、少なくとも１つの水素原子がフッ素原子で置換された炭素数２〜６のアルキレン基を表し；Ｙ”、Ｚ”は、それぞれ独立に、少なくとも１つの水素原子がフッ素原子で置換された炭素数１〜１０のアルキル基を表す。］

Ｘ”は、少なくとも１つの水素原子がフッ素原子で置換された直鎖状または分岐鎖状のアルキレン基であり、該アルキレン基の炭素数は２〜６であり、好ましくは炭素数３〜５、最も好ましくは炭素数３である。
Ｙ”、Ｚ”は、それぞれ独立に、少なくとも１つの水素原子がフッ素原子で置換された直鎖状または分岐鎖状のアルキル基であり、該アルキル基の炭素数は１〜１０であり、好ましくは炭素数１〜７、より好ましくは炭素数１〜３である。
Ｘ”のアルキレン基の炭素数またはＹ”、Ｚ”のアルキル基の炭素数は、上記炭素数の範囲内において、レジスト溶媒への溶解性も良好である等の理由により、小さいほど好ましい。
また、Ｘ”のアルキレン基またはＹ”、Ｚ”のアルキル基において、フッ素原子で置換されている水素原子の数が多いほど、酸の強度が強くなり、また２００ｎｍ以下の高エネルギー光や電子線に対する透明性が向上するので好ましい。該アルキレン基またはアルキル基中のフッ素原子の割合、すなわちフッ素化率は、好ましくは７０〜１００％、さらに好ましくは９０〜１００％であり、最も好ましくは、全ての水素原子がフッ素原子で置換されたパーフルオロアルキレン基またはパーフルオロアルキル基である。

また、下記一般式（ｂ−５）または（ｂ−６）で表されるカチオン部を有するスルホニウム塩をオニウム塩系酸発生剤として用いることもできる。

［式中、Ｒ^４１〜Ｒ^４６はそれぞれ独立してアルキル基、アセチル基、アルコキシ基、カルボキシ基、水酸基またはヒドロキシアルキル基であり；ｎ_１〜ｎ_５はそれぞれ独立して０〜３の整数であり、ｎ_６は０〜２の整数である。］

Ｒ^４１〜Ｒ^４６において、アルキル基は、炭素数１〜５のアルキル基が好ましく、なかでも直鎖または分岐鎖状のアルキル基がより好ましく、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、又はｔｅｒｔ−ブチル基であることが特に好ましい。
アルコキシ基は、炭素数１〜５のアルコキシ基が好ましく、なかでも直鎖または分岐鎖状のアルコキシ基がより好ましく、メトキシ基、エトキシ基が特に好ましい。
ヒドロキシアルキル基は、上記アルキル基中の一個又は複数個の水素原子がヒドロキシ基に置換した基が好ましく、ヒドロキシメチル基、ヒドロキシエチル基、ヒドロキシプロピル基等が挙げられる。
Ｒ^４１〜Ｒ^４６に付された符号ｎ_１〜ｎ_６が２以上の整数である場合、複数のＲ^４１〜Ｒ^４６はそれぞれ同じであってもよく、異なっていてもよい。
ｎ_１は、好ましくは０〜２であり、より好ましくは０又は１であり、さらに好ましくは０である。
ｎ_２およびｎ_３は、好ましくはそれぞれ独立して０又は１であり、より好ましくは０である。
ｎ_４は、好ましくは０〜２であり、より好ましくは０又は１である。
ｎ_５は、好ましくは０又は１であり、より好ましくは０である。
ｎ_６は、好ましくは０又は１であり、より好ましくは１である。

式（ｂ−５）または（ｂ−６）で表されるカチオン部を有するスルホニウム塩のアニオン部は、特に限定されず、これまで提案されているオニウム塩系酸発生剤のアニオン部と同様のものであってよい。かかるアニオン部としては、たとえば上記一般式（ｂ−１）または（ｂ−２）で表されるオニウム塩系酸発生剤のアニオン部（Ｒ^４”ＳＯ_３ ⁻）等のフッ素化アルキルスルホン酸イオン；上記一般式（ｂ−３）又は（ｂ−４）で表されるアニオン部等が挙げられる。これらの中でも、フッ素化アルキルスルホン酸イオンが好ましく、炭素数１〜４のフッ素化アルキルスルホン酸イオンがより好ましく、炭素数１〜４の直鎖状のパーフルオロアルキルスルホン酸イオンが特に好ましい。具体例としては、トリフルオロメチルスルホン酸イオン、ヘプタフルオロ−ｎ−プロピルスルホン酸イオン、ノナフルオロ−ｎ−ブチルスルホン酸イオン等が挙げられる。

本明細書において、オキシムスルホネート系酸発生剤とは、下記一般式（Ｂ−１）で表される基を少なくとも１つ有する化合物であって、放射線の照射によって酸を発生する特性を有するものである。この様なオキシムスルホネート系酸発生剤は、化学増幅型レジスト組成物用として多用されているので、任意に選択して用いることができる。

（式（Ｂ−１）中、Ｒ^３１、Ｒ^３２はそれぞれ独立に有機基を表す。）

Ｒ^３１、Ｒ^３２の有機基は、炭素原子を含む基であり、炭素原子以外の原子（たとえば水素原子、酸素原子、窒素原子、硫黄原子、ハロゲン原子（フッ素原子、塩素原子等）等）を有していてもよい。
Ｒ^３１の有機基としては、直鎖状、分岐鎖状または環状のアルキル基またはアリール基が好ましい。これらのアルキル基、アリール基は置換基を有していても良い。該置換基としては、特に制限はなく、たとえばフッ素原子、炭素数１〜６の直鎖状、分岐鎖状または環状のアルキル基等が挙げられる。ここで、「置換基を有する」とは、アルキル基またはアリール基の水素原子の一部または全部が置換基で置換されていることを意味する。
アルキル基としては、炭素数１〜２０が好ましく、炭素数１〜１０がより好ましく、炭素数１〜８がさらに好ましく、炭素数１〜６が特に好ましく、炭素数１〜４が最も好ましい。アルキル基としては、特に、部分的または完全にハロゲン化されたアルキル基（以下、ハロゲン化アルキル基ということがある）が好ましい。なお、部分的にハロゲン化されたアルキル基とは、水素原子の一部がハロゲン原子で置換されたアルキル基を意味し、完全にハロゲン化されたアルキル基とは、水素原子の全部がハロゲン原子で置換されたアルキル基を意味する。ハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、特にフッ素原子が好ましい。すなわち、ハロゲン化アルキル基は、フッ素化アルキル基であることが好ましい。
アリール基は、炭素数４〜２０が好ましく、炭素数４〜１０がより好ましく、炭素数６〜１０が最も好ましい。アリール基としては、特に、部分的または完全にハロゲン化されたアリール基が好ましい。なお、部分的にハロゲン化されたアリール基とは、水素原子の一部がハロゲン原子で置換されたアリール基を意味し、完全にハロゲン化されたアリール基とは、水素原子の全部がハロゲン原子で置換されたアリール基を意味する。
Ｒ^３１としては、特に、置換基を有さない炭素数１〜４のアルキル基、または炭素数１〜４のフッ素化アルキル基が好ましい。

Ｒ^３２の有機基としては、直鎖状、分岐鎖状または環状のアルキル基、アリール基またはシアノ基が好ましい。Ｒ^３２のアルキル基、アリール基としては、前記Ｒ^３１で挙げたアルキル基、アリール基と同様のものが挙げられる。
Ｒ^３２としては、特に、シアノ基、置換基を有さない炭素数１〜８のアルキル基、または炭素数１〜８のフッ素化アルキル基が好ましい。

オキシムスルホネート系酸発生剤として、さらに好ましいものとしては、下記一般式（Ｂ−２）または（Ｂ−３）で表される化合物が挙げられる。

［式（Ｂ−２）中、Ｒ^３３は、シアノ基、置換基を有さないアルキル基またはハロゲン化アルキル基である。Ｒ^３４はアリール基である。Ｒ^３５は置換基を有さないアルキル基またはハロゲン化アルキル基である。］

［式（Ｂ−３）中、Ｒ^３６はシアノ基、置換基を有さないアルキル基またはハロゲン化アルキル基である。Ｒ^３７は２または３価の芳香族炭化水素基である。Ｒ^３８は置換基を有さないアルキル基またはハロゲン化アルキル基である。ｐ”は２または３である。］

前記一般式（Ｂ−２）において、Ｒ^３３の置換基を有さないアルキル基またはハロゲン化アルキル基は、炭素数が１〜１０であることが好ましく、炭素数１〜８がより好ましく、炭素数１〜６が最も好ましい。
Ｒ^３３としては、ハロゲン化アルキル基が好ましく、フッ素化アルキル基がより好ましい。
Ｒ^３３におけるフッ素化アルキル基は、アルキル基の水素原子が５０％以上フッ素化されていることが好ましく、７０％以上フッ素化されていることがより好ましく、９０％以上フッ素化されていることが特に好ましい。

Ｒ^３４のアリール基としては、フェニル基、ビフェニル（ｂｉｐｈｅｎｙｌ）基、フルオレニル（ｆｌｕｏｒｅｎｙｌ）基、ナフチル基、アントリル（ａｎｔｈｒｙｌ）基、フェナントリル基等の、芳香族炭化水素の環から水素原子を１つ除いた基、およびこれらの基の環を構成する炭素原子の一部が酸素原子、硫黄原子、窒素原子等のヘテロ原子で置換されたヘテロアリール基等が挙げられる。これらのなかでも、フルオレニル基が好ましい。
Ｒ^３４のアリール基は、炭素数１〜１０のアルキル基、ハロゲン化アルキル基、アルコキシ基等の置換基を有していても良い。該置換基におけるアルキル基またはハロゲン化アルキル基は、炭素数が１〜８であることが好ましく、炭素数１〜４がさらに好ましい。また、該ハロゲン化アルキル基は、フッ素化アルキル基であることが好ましい。

Ｒ^３５の置換基を有さないアルキル基またはハロゲン化アルキル基は、炭素数が１〜１０であることが好ましく、炭素数１〜８がより好ましく、炭素数１〜６が最も好ましい。
Ｒ^３５としては、ハロゲン化アルキル基が好ましく、フッ素化アルキル基がより好ましい。
Ｒ^３５におけるフッ素化アルキル基は、アルキル基の水素原子が５０％以上フッ素化されていることが好ましく、７０％以上フッ素化されていることがより好ましく、９０％以上フッ素化されていることが、発生する酸の強度が高まるため特に好ましい。最も好ましくは、水素原子が１００％フッ素置換された完全フッ素化アルキル基である。

前記一般式（Ｂ−３）において、Ｒ^３６の置換基を有さないアルキル基またはハロゲン化アルキル基としては、上記Ｒ^３３の置換基を有さないアルキル基またはハロゲン化アルキル基と同様のものが挙げられる。
Ｒ^３７の２または３価の芳香族炭化水素基としては、上記Ｒ^３４のアリール基からさらに１または２個の水素原子を除いた基が挙げられる。
Ｒ^３８の置換基を有さないアルキル基またはハロゲン化アルキル基としては、上記Ｒ^３５の置換基を有さないアルキル基またはハロゲン化アルキル基と同様のものが挙げられる。
ｐ”は好ましくは２である。

オキシムスルホネート系酸発生剤の具体例としては、α−（ｐ−トルエンスルホニルオキシイミノ）−ベンジルシアニド、α−（ｐ−クロロベンゼンスルホニルオキシイミノ）−ベンジルシアニド、α−（４−ニトロベンゼンスルホニルオキシイミノ）−ベンジルシアニド、α−（４−ニトロ−２−トリフルオロメチルベンゼンスルホニルオキシイミノ）−ベンジルシアニド、α−（ベンゼンスルホニルオキシイミノ）−４−クロロベンジルシアニド、α−（ベンゼンスルホニルオキシイミノ）−２，４−ジクロロベンジルシアニド、α−（ベンゼンスルホニルオキシイミノ）−２，６−ジクロロベンジルシアニド、α−（ベンゼンスルホニルオキシイミノ）−４−メトキシベンジルシアニド、α−（２−クロロベンゼンスルホニルオキシイミノ）−４−メトキシベンジルシアニド、α−（ベンゼンスルホニルオキシイミノ）−チエン−２−イルアセトニトリル、α−（４−ドデシルベンゼンスルホニルオキシイミノ）−ベンジルシアニド、α−［（ｐ−トルエンスルホニルオキシイミノ）−４−メトキシフェニル］アセトニトリル、α−［（ドデシルベンゼンスルホニルオキシイミノ）−４−メトキシフェニル］アセトニトリル、α−（トシルオキシイミノ）−４−チエニルシアニド、α−（メチルスルホニルオキシイミノ）−１−シクロペンテニルアセトニトリル、α−（メチルスルホニルオキシイミノ）−１−シクロヘキセニルアセトニトリル、α−（メチルスルホニルオキシイミノ）−１−シクロヘプテニルアセトニトリル、α−（メチルスルホニルオキシイミノ）−１−シクロオクテニルアセトニトリル、α−（トリフルオロメチルスルホニルオキシイミノ）−１−シクロペンテニルアセトニトリル、α−（トリフルオロメチルスルホニルオキシイミノ）−シクロヘキシルアセトニトリル、α−（エチルスルホニルオキシイミノ）−エチルアセトニトリル、α−（プロピルスルホニルオキシイミノ）−プロピルアセトニトリル、α−（シクロヘキシルスルホニルオキシイミノ）−シクロペンチルアセトニトリル、α−（シクロヘキシルスルホニルオキシイミノ）−シクロヘキシルアセトニトリル、α−（シクロヘキシルスルホニルオキシイミノ）−１−シクロペンテニルアセトニトリル、α−（エチルスルホニルオキシイミノ）−１−シクロペンテニルアセトニトリル、α−（イソプロピルスルホニルオキシイミノ）−１−シクロペンテニルアセトニトリル、α−（ｎ−ブチルスルホニルオキシイミノ）−１−シクロペンテニルアセトニトリル、α−（エチルスルホニルオキシイミノ）−１−シクロヘキセニルアセトニトリル、α−（イソプロピルスルホニルオキシイミノ）−１−シクロヘキセニルアセトニトリル、α−（ｎ−ブチルスルホニルオキシイミノ）−１−シクロヘキセニルアセトニトリル、α−（メチルスルホニルオキシイミノ）−フェニルアセトニトリル、α−（メチルスルホニルオキシイミノ）−ｐ−メトキシフェニルアセトニトリル、α−（トリフルオロメチルスルホニルオキシイミノ）−フェニルアセトニトリル、α−（トリフルオロメチルスルホニルオキシイミノ）−ｐ−メトキシフェニルアセトニトリル、α−（エチルスルホニルオキシイミノ）−ｐ−メトキシフェニルアセトニトリル、α−（プロピルスルホニルオキシイミノ）−ｐ−メチルフェニルアセトニトリル、α−（メチルスルホニルオキシイミノ）−ｐ−ブロモフェニルアセトニトリルなどが挙げられる。
また、特開平９−２０８５５４号公報（段落［００１２］〜［００１４］の［化１８］〜［化１９］）に開示されているオキシムスルホネート系酸発生剤、ＷＯ２００４／０７４２４２Ａ２（６５〜８５頁目のＥｘａｍｐｌｅ１〜４０）に開示されているオキシムスルホネート系酸発生剤も好適に用いることができる。
また、好適なものとして以下のものを例示することができる。

ジアゾメタン系酸発生剤のうち、ビスアルキルまたはビスアリールスルホニルジアゾメタン類の具体例としては、ビス（イソプロピルスルホニル）ジアゾメタン、ビス（ｐ−トルエンスルホニル）ジアゾメタン、ビス（１，１−ジメチルエチルスルホニル）ジアゾメタン、ビス（シクロヘキシルスルホニル）ジアゾメタン、ビス（２，４−ジメチルフェニルスルホニル）ジアゾメタン等が挙げられる。
また、特開平１１−０３５５５１号公報、特開平１１−０３５５５２号公報、特開平１１−０３５５７３号公報に開示されているジアゾメタン系酸発生剤も好適に用いることができる。
また、ポリ（ビススルホニル）ジアゾメタン類としては、例えば、特開平１１−３２２７０７号公報に開示されている、１，３−ビス（フェニルスルホニルジアゾメチルスルホニル）プロパン、１，４−ビス（フェニルスルホニルジアゾメチルスルホニル）ブタン、１，６−ビス（フェニルスルホニルジアゾメチルスルホニル）ヘキサン、１，１０−ビス（フェニルスルホニルジアゾメチルスルホニル）デカン、１，２−ビス（シクロヘキシルスルホニルジアゾメチルスルホニル）エタン、１，３−ビス（シクロヘキシルスルホニルジアゾメチルスルホニル）プロパン、１，６−ビス（シクロヘキシルスルホニルジアゾメチルスルホニル）ヘキサン、１，１０−ビス（シクロヘキシルスルホニルジアゾメチルスルホニル）デカンなどを挙げることができる。

（Ｂ）成分としては、これらの酸発生剤を１種単独で用いてもよいし、２種以上を組み合わせて用いてもよい。
本発明においては、中でも（Ｂ）成分としてフッ素化アルキルスルホン酸イオンをアニオンとするオニウム塩を用いることが好ましい。

本発明のポジ型レジスト組成物における（Ｂ）成分の含有量は、（Ａ）成分１００質量部に対し、０．５〜５０質量部が好ましく、１〜４０質量部がより好ましく、１０〜４０質量部が最も好ましい。
上記範囲とすることでパターン形成が充分に行われる。また、均一な溶液が得られ、保存安定性が良好となるため好ましい。

＜（Ｇ）成分＞
本発明のレジスト組成物は、ベンゾジオキソールまたはその誘導体（Ｇ）を含有する。
ベンゾジオキソールまたはその誘導体とは、ベンゾジオキソール骨格を有するものであれば特に限定されないが、下記一般式（ｇ１）で表されるベンゾジオキソールまたはその誘導体（以下「（Ｇ１）成分」という。）であることが好ましい。本発明における（Ｇ）成分は、感度向上剤として使用することができる。

前記一般式（ｇ１）中、Ｒ^１１は水素原子または置換基を有していても良い炭素数１〜５のアルキル基であり、Ｒ^１１’は水素原子または置換基を有していても良い炭素数１〜５のアルキル基であり；前記Ｒ^１１、Ｒ^１１’は相互に結合して環を形成しても良く；Ｒ^１２〜Ｒ^１４、およびＲ^１４’は、それぞれ独立に水素原子または置換基を有していても良い炭素数１〜３０の炭化水素基であり、相互に結合して環を形成していても良い。

前記Ｒ^１１およびＲ^１１’における置換基を有していても良い炭素数１〜５のアルキル基のうち、無置換の炭素数１〜５のアルキル基としては、具体的には、メチル基、エチル基、ｎ−プロピル基、ｉープロピル基、ｎ−ブチル基、ｔｅｒｔ−ブチル、基等が挙げられる。前記「炭素数１〜５」には置換基の炭素数は含まない。当該置換基としては、低級アルキル基、フッ素原子、フッ素原子で置換されたフッ素化低級アルキル基、酸素原子（＝Ｏ）、ヒドロキシ基等が挙げられる。
また、当該炭素数１〜４のアルキレン基を構成する炭素原子が、ヘテロ原子を含む置換基に置換されていても良い。該ヘテロ原子を含む置換基としては、具体的には、たとえば−Ｏ−、−Ｃ（＝Ｏ）−Ｏ−、−Ｃ（＝Ｏ）−、−Ｏ−Ｃ（＝Ｏ）−Ｏ−、−Ｃ（＝Ｏ）−ＮＨ−、−ＮＨ−（Ｈがアルキル基、アシル基等の置換基で置換されていてもよい）、−Ｓ−、−Ｓ（＝Ｏ）_２−、−Ｓ（＝Ｏ）_２−Ｏ−等が挙げられる。
これらの中でも、Ｒ^１１、Ｒ^１１’の両方が水素原子である場合、Ｒ^１１、Ｒ^１１’の両方が炭素数１〜５のアルキル基である場合、Ｒ^１１が水素原子、Ｒ^１１’が炭素数１〜５のアルキル基である場合が、解像性やレジストパターン形状などのリソグラフィー特性が良好であることから好ましい。また感度が良好となることから好ましい。

前記Ｒ^１２〜Ｒ^１４、およびＲ^１４’における置換基を有していても良い炭素数１〜３０の炭化水素基としては、芳香族炭化水素基であってもよく、脂肪族炭化水素基であってもよい。

前記芳香族炭化水素基は、芳香環を有する炭化水素基である。該芳香族炭化水素基の炭素数は３〜３０であることが好ましく、５〜３０であることがより好ましく、５〜２０がさらに好ましく、６〜１５が特に好ましく、６〜１２が最も好ましい。ただし、該炭素数には、置換基における炭素数を含まないものとする。
前記芳香族炭化水素基として、具体的には、フェニル基、ビフェニル（ｂｉｐｈｅｎｙｌ）基、フルオレニル（ｆｌｕｏｒｅｎｙｌ）基、ナフチル基、アントリル（ａｎｔｈｒｙｌ）基、フェナントリル基等の、芳香族炭化水素環から水素原子を１つ除いたアリール基、ベンジル基、フェネチル基、１−ナフチルメチル基、２−ナフチルメチル基、１−ナフチルエチル基、２−ナフチルエチル基等のアリールアルキル基等が挙げられる。前記アリールアルキル基中のアルキル鎖の炭素数は、１〜４であることが好ましく、１〜３であることがより好ましく、１〜２であることが特に好ましい。
前記芳香族炭化水素基は、置換基を有していてもよい。たとえば当該芳香族炭化水素基が有する芳香環を構成する炭素原子の一部がヘテロ原子で置換されていてもよく、当該芳香族炭化水素基が有する芳香環に結合した水素原子が置換基で置換されていてもよい。
前者の例としては、前記アリール基の環を構成する炭素原子の一部が酸素原子、硫黄原子、窒素原子等のヘテロ原子で置換されたヘテロアリール基、前記アリールアルキル基中の芳香族炭化水素環を構成する炭素原子の一部が前記ヘテロ原子で置換されたヘテロアリールアルキル基等が挙げられる。
後者の例における芳香族炭化水素基の置換基としては、たとえば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、酸素原子（＝Ｏ）等が挙げられる。
前記芳香族炭化水素基の置換基としてのアルキル基としては、炭素数１〜５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ−ブチル基、ｔｅｒｔ−ブチル基であることが最も好ましい。
前記芳香族炭化水素基の置換基としてのアルコキシ基としては、炭素数１〜５のアルコキシ基が好ましく、メトキシ基、エトキシ基、ｎ−プロポキシ基、ｉｓｏ−プロポキシ基、ｎ−ブトキシ基、ｔｅｒｔ−ブトキシ基が好ましく、メトキシ基、エトキシ基が最も好ましい。
前記芳香族炭化水素基の置換基としてのハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、フッ素原子が好ましい。
前記芳香族炭化水素基の置換基としてのハロゲン化アルキル基としては、炭素数１〜５のアルキル基、たとえばメチル基、エチル基、プロピル基、ｎ−ブチル基、ｔｅｒｔ−ブチル基等のアルキル基の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。

前記一般式（ｇ１）中のＲ^１２〜Ｒ^１４、およびＲ^１４’における脂肪族炭化水素基は、飽和脂肪族炭化水素基であってもよく、不飽和脂肪族炭化水素基であってもよい。また、脂肪族炭化水素基は、直鎖状、分岐鎖状、環状のいずれであってもよい。
前記一般式（ｇ１）中のＲ^１２〜Ｒ^１４、およびＲ^１４’において、脂肪族炭化水素基は、当該脂肪族炭化水素基を構成する炭素原子の一部がヘテロ原子を含む置換基で置換されていてもよく、当該脂肪族炭化水素基を構成する水素原子の一部または全部がヘテロ原子を含む置換基で置換されていてもよい。
前記「ヘテロ原子」としては、炭素原子および水素原子以外の原子であれば特に限定されず、たとえばハロゲン原子、酸素原子、硫黄原子、窒素原子等が挙げられる。ハロゲン原子としては、フッ素原子、塩素原子、ヨウ素原子、臭素原子等が挙げられる。
前記ヘテロ原子を含む置換基は、前記ヘテロ原子のみからなるものであってもよく、前記ヘテロ原子以外の基または原子を含む基であってもよい。
前記脂肪族炭化水素基の炭素原子の一部を置換する置換基として、具体的には、たとえば−Ｏ−、−Ｃ（＝Ｏ）−Ｏ−、−Ｃ（＝Ｏ）−、−Ｏ−Ｃ（＝Ｏ）−Ｏ−、−Ｃ（＝Ｏ）−ＮＨ−、−ＮＨ−（Ｈがアルキル基、アシル基等の置換基で置換されていてもよい）、−Ｓ−、−Ｓ（＝Ｏ）_２−、−Ｓ（＝Ｏ）_２−Ｏ−等が挙げられる。脂肪族炭化水素基が環状である場合、これらの置換基を環構造中に含んでいてもよい。
前記脂肪族炭化水素基の水素原子の一部または全部を置換する置換基として、具体的には、たとえばアルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、酸素原子（＝Ｏ）、シアノ基等が挙げられる。
前記アルコキシ基としては、炭素数１〜５のアルコキシ基が好ましく、メトキシ基、エトキシ基、ｎ−プロポキシ基、ｉｓｏ−プロポキシ基、ｎ−ブトキシ基、ｔｅｒｔ−ブトキシ基が好ましく、メトキシ基、エトキシ基が最も好ましい。
前記ハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、フッ素原子が好ましい。
前記ハロゲン化アルキル基としては、炭素数１〜５のアルキル基、たとえばメチル基、エチル基、プロピル基、ｎ−ブチル基、ｔｅｒｔ−ブチル基等のアルキル基の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。

前記脂肪族炭化水素基としては、直鎖状もしくは分岐鎖状の飽和炭化水素基、直鎖状もしくは分岐鎖状の１価の不飽和炭化水素基、または環状の脂肪族炭化水素基（脂肪族環式基）が好ましい。
直鎖状の飽和炭化水素基（アルキル基）としては、炭素数が１〜２０であることが好ましく、１〜１５であることがより好ましく、１〜１０が最も好ましい。具体的には、例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、ノニル基、デカニル基、ウンデシル基、ドデシル基、トリデシル基、イソトリデシル基、テトラデシル基、ペンタデシル基、ヘキサデシル基、イソヘキサデシル基、ヘプタデシル基、オクタデシル基、ノナデシル基、イコシル基、ヘンイコシル基、ドコシル基等が挙げられる。
分岐鎖状の飽和炭化水素基（アルキル基）としては、炭素数が３〜２０であることが好ましく、３〜１５であることがより好ましく、３〜１０が最も好ましい。具体的には、例えば、１−メチルエチル基、１−メチルプロピル基、２−メチルプロピル基、１−メチルブチル基、２−メチルブチル基、３−メチルブチル基、１−エチルブチル基、２−エチルブチル基、１−メチルペンチル基、２−メチルペンチル基、３−メチルペンチル基、４−メチルペンチル基などが挙げられる。

前記不飽和炭化水素基としては、炭素数が２〜１０であることが好ましく、２〜５が好ましく、２〜４が好ましく、３が特に好ましい。直鎖状の１価の不飽和炭化水素基としては、例えば、ビニル基、プロペニル基（アリル基）、ブチニル基などが挙げられる。分岐鎖状の１価の不飽和炭化水素基としては、例えば、１−メチルプロペニル基、２−メチルプロペニル基などが挙げられる。
不飽和炭化水素基としては、上記の中でも、特にプロペニル基が好ましい。

前記一般式（ｇ１）中のＲ^１２〜Ｒ^１４、およびＲ^１４’における、環状の脂肪族炭化水素基（脂肪族環式基）は置換基を有していてもよい炭素数３〜３０の脂肪族環式基である。
前記脂肪族環式基は、当該脂肪族環式基を構成する炭素原子の一部がヘテロ原子を含む置換基で置換されていてもよく、当該脂肪族環式基を構成する水素原子の一部または全部がヘテロ原子を含む置換基で置換されていてもよい。
前記「ヘテロ原子」としては、炭素原子および水素原子以外の原子であれば特に限定されず、たとえばハロゲン原子、酸素原子、硫黄原子、窒素原子等が挙げられる。ハロゲン原子としては、フッ素原子、塩素原子、ヨウ素原子、臭素原子等が挙げられる。
前記ヘテロ原子を含む置換基は、前記ヘテロ原子のみからなるものであってもよく、前記ヘテロ原子以外の基または原子を含む基であってもよい。
前記脂肪族環式基を構成する炭素原子の一部を置換する置換基として具体的には、たとえば−Ｏ−、−Ｃ（＝Ｏ）−Ｏ−、−Ｃ（＝Ｏ）−、−Ｏ−Ｃ（＝Ｏ）−Ｏ−、−Ｃ（＝Ｏ）−ＮＨ−、−ＮＨ−（Ｈがアルキル基、アシル基等の置換基で置換されていてもよい）、−Ｓ−、−Ｓ（＝Ｏ）_２−、−Ｓ（＝Ｏ）_２−Ｏ−等が挙げられる。これらの置換基は、環構造中に含まれていてもよい。
前記脂肪族環式基の水素原子の一部または全部を置換する置換基として具体的には、たとえばアルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、酸素原子（＝Ｏ）、シアノ基等が挙げられる。
前記アルコキシ基としては、炭素数１〜５のアルコキシ基が好ましく、メトキシ基、エトキシ基、ｎ−プロポキシ基、ｉｓｏ−プロポキシ基、ｎ−ブトキシ基、ｔｅｒｔ−ブトキシ基が好ましく、メトキシ基、エトキシ基が最も好ましい。
前記ハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、フッ素原子が好ましい。
前記ハロゲン化アルキル基としては、炭素数１〜５のアルキル基、たとえばメチル基、エチル基、プロピル基、ｎ−ブチル基、ｔｅｒｔ−ブチル基等のアルキル基の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。

前記脂肪族環式基としては、単環式基であってもよく、多環式基であってもよい。その炭素数は３〜３０であり、５〜３０であることが好ましく、５〜２０がより好ましく、６〜１５がさらに好ましく、６〜１２が特に好ましい。
具体的には、たとえば、モノシクロアルカンから１個以上の水素原子を除いた基；ビシクロアルカン、トリシクロアルカン、テトラシクロアルカン等のポリシクロアルカンから１個以上の水素原子を除いた基などが挙げられる。より具体的には、シクロペンタン、シクロヘキサン等のモノシクロアルカンから１個以上の水素原子を除いた基；アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等のポリシクロアルカンから１個以上の水素原子を除いた基などが挙げられる。
脂肪族環式基が、その環構造中にヘテロ原子を含む置換基を含まない場合は、脂肪族環式基としては、多環式基が好ましく、ポリシクロアルカンから１個以上の水素原子を除いた基が好ましく、アダマンタンから１個以上の水素原子を除いた基が最も好ましい。
脂肪族環式基が、その環構造中にヘテロ原子を含む置換基を含むものである場合、該ヘテロ原子を含む置換基としては、−Ｏ−、−Ｃ（＝Ｏ）−Ｏ−、−Ｓ−、−Ｓ（＝Ｏ）_２−、−Ｓ（＝Ｏ）_２−Ｏ−が好ましい。かかる脂肪族環式基の具体例としては、たとえば下記式（Ｌ１）〜（Ｌ５）、（Ｓ１）〜（Ｓ４）等が挙げられる。

［式中、Ｑ”は炭素数１〜５のアルキレン基、−Ｏ−、−Ｓ−、−Ｏ−Ｒ^９４−または−Ｓ−Ｒ^９５−であり、Ｒ^９４およびＲ^９５はそれぞれ独立に炭素数１〜５のアルキレン基であり、ｍは０または１の整数である。］

式中、Ｑ”、Ｒ^９４およびＲ^９５におけるアルキレン基としては、それぞれ、直鎖状または分岐鎖状のアルキレン基が好ましく、該アルキレン基の炭素数は１〜５であり、１〜３であることが好ましい。
該アルキレン基として具体的には、たとえば、メチレン基［−ＣＨ_２−］；−ＣＨ（ＣＨ_３）−、−ＣＨ（ＣＨ_２ＣＨ_３）−、−Ｃ（ＣＨ_３）_２−、−Ｃ（ＣＨ_３）（ＣＨ_２ＣＨ_３）−、−Ｃ（ＣＨ_３）（ＣＨ_２ＣＨ_２ＣＨ_３）−、−Ｃ（ＣＨ_２ＣＨ_３）_２−等のアルキルメチレン基；エチレン基［−ＣＨ_２ＣＨ_２−］；−ＣＨ（ＣＨ_３）ＣＨ_２−、−ＣＨ（ＣＨ_３）ＣＨ（ＣＨ_３）−、−Ｃ（ＣＨ_３）_２ＣＨ_２−、−ＣＨ（ＣＨ_２ＣＨ_３）ＣＨ_２−、−ＣＨ（ＣＨ_２ＣＨ_３）ＣＨ_２−等のアルキルエチレン基；トリメチレン基（ｎ−プロピレン基）［−ＣＨ_２ＣＨ_２ＣＨ_２−］；−ＣＨ（ＣＨ_３）ＣＨ_２ＣＨ_２−、−ＣＨ_２ＣＨ（ＣＨ_３）ＣＨ_２−等のアルキルトリメチレン基；テトラメチレン基［−ＣＨ_２ＣＨ_２ＣＨ_２ＣＨ_２−］；−ＣＨ（ＣＨ_３）ＣＨ_２ＣＨ_２ＣＨ_２−、−ＣＨ_２ＣＨ（ＣＨ_３）ＣＨ_２ＣＨ_２−等のアルキルテトラメチレン基；ペンタメチレン基［−ＣＨ_２ＣＨ_２ＣＨ_２ＣＨ_２ＣＨ_２−］等が挙げられる。

これらの脂肪族環式基は、その環構造を構成する炭素原子に結合した水素原子の一部が置換基で置換されていてもよい。該置換基としては、たとえばアルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、酸素原子（＝Ｏ）等が挙げられる。
前記アルキル基としては、炭素数１〜５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ−ブチル基、ｔｅｒｔ−ブチル基であることが特に好ましい。
前記アルコキシ基、ハロゲン原子はそれぞれ前記水素原子の一部または全部を置換する置換基として挙げたものと同様のものが挙げられる。

本発明において、前記一般式（ｇ１）中のＲ^１２〜Ｒ^１４、およびＲ^１４’における、置換基を有していてもよい脂肪族環式基としては、置換基を有していてもよい多環式の脂肪族環式基が好ましい。該多環式の脂肪族環式基としては、前記ポリシクロアルカンから１個以上の水素原子を除いた基、前記（Ｌ２）〜（Ｌ５）、（Ｓ３）〜（Ｓ４）等が好ましい。

前記一般式（ｇ１）中のＲ^１２〜Ｒ^１４、およびＲ^１４’のうち、いずれか２つ以上が置換基を有していても良い炭素数１〜３０の炭化水素基である場合、これらが相互に結合して環を形成していてもよい。形成される環としては、単環でも多環でもよい。炭素数は（結合した炭素原子を含めて）５〜３０が好ましく、５〜２０がより好ましい。
具体的には、（結合した炭素原子も環の一部と見なして）上述したＲ^１２〜Ｒ^１４、およびＲ^１４’における環状の脂肪族炭化水素基（脂肪族環式基）のうち、炭素数５〜３０の脂肪族環式基が挙げられる。

本発明において、前記一般式（ｇ１）中のＲ^１２〜Ｒ^１４、およびＲ^１４’は、水素原子または置換基を有していてもよい低級アルキル基であることが好ましく、水素原子であることが最も好ましい。

前記一般式（ｇ１）で表されるベンゾジオキソールまたはその誘導体の具体例（ｇ１−１）〜（ｇ１−１３）を以下に挙げる。

（Ｇ１）成分としては、１種を単独で用いても良いし、２種以上を組み合わせて用いてもよい。
（Ｇ）成分中、（Ｇ１）成分の割合は、（Ｇ）成分の総質量に対し、５０質量％以上が好ましく、６０質量％以上がより好ましく、７５質量％以上がさらに好ましく、１００質量％であってもよく、１００質量％であることが最も好ましい。（Ｇ１）成分の割合が上記範囲の下限値以上であると、本発明の効果が向上する。

ベンゾジオキソールまたはその誘導体（Ｇ）は公知の手法（たとえば特開平１１−２９５６６号に記載の方法）により合成することもできるし、市販品を用いることもできる。

［（Ｇ２）成分］
（Ｇ）成分においては、前記（Ｇ１）成分以外のベンゾジオキソールまたはその誘導体（Ｇ２）（以下「（Ｇ２）成分」という。）を前記（Ｇ１）成分と併用してもよい。
（Ｇ２）成分としては、本発明の効果を損なわないものであって、前記（Ｇ１）成分以外であれば特に限定されない。

本発明のレジスト組成物における（Ｇ）成分全体の総質量は（Ａ）成分１００質量部に対し、５〜２００質量部が好ましく、１０〜１５０質量部がさらに好ましく、２０〜１００質量部が最も好ましい。（Ｇ）成分の含有量が下限値以上であることにより、本発明の効果が向上する。一方、上限値以下であることにより、本発明のレジスト組成物における（Ｇ）成分以外とのバランスを取ることができ、良好なレジストパターンを形成することができる。

＜（Ｄ）成分＞
ポジ型レジスト組成物には、任意の成分として、含窒素有機化合物成分（Ｄ）（以下、（Ｄ）成分という）を配合させることができる。
この（Ｄ）成分は、酸拡散制御剤、すなわち露光により前記（Ｂ）成分から発生する酸をトラップするクエンチャーとして作用するものであれば特に限定されず、既に多種多様なものが提案されているので、公知のものから任意に用いれば良く、なかでも脂肪族アミン、特に第２級脂肪族アミンや第３級脂肪族アミンが好ましい。脂肪族アミンとは、１つ以上の脂肪族基を有するアミンであり、該脂肪族基は炭素数が１〜１２であることが好ましい。
脂肪族アミンとしては、アンモニアＮＨ_３の水素原子の少なくとも１つを、炭素数１２以下のアルキル基またはヒドロキシアルキル基で置換したアミン（アルキルアミンまたはアルキルアルコールアミン）又は環式アミンが挙げられる。
アルキルアミンおよびアルキルアルコールアミンの具体例としては、ｎ−ヘキシルアミン、ｎ−ヘプチルアミン、ｎ−オクチルアミン、ｎ−ノニルアミン、ｎ−デシルアミン等のモノアルキルアミン；ジエチルアミン、ジ−ｎ−プロピルアミン、ジ−ｎ−ヘプチルアミン、ジ−ｎ−オクチルアミン、ジシクロヘキシルアミン等のジアルキルアミン；トリメチルアミン、トリエチルアミン、トリ−ｎ−プロピルアミン、トリ−ｎ−ブチルアミン、トリ−ｎ−ヘキシルアミン、トリ−ｎ−ペンチルアミン、トリ−ｎ−ヘプチルアミン、トリ−ｎ−オクチルアミン、トリ−ｎ−ノニルアミン、トリ−ｎ−デカニルアミン、トリ−ｎ−ドデシルアミン等のトリアルキルアミン；ジエタノールアミン、トリエタノールアミン、ジイソプロパノールアミン、トリイソプロパノールアミン、ジ−ｎ−オクタノールアミン、トリ−ｎ−オクタノールアミン等のアルキルアルコールアミンが挙げられる。これらの中でも、炭素数５〜１０のトリアルキルアミンがさらに好ましく、トリ−ｎ−オクチルアミンが最も好ましい。
環式アミンとしては、たとえば、ヘテロ原子として窒素原子を含む複素環化合物が挙げられる。該複素環化合物としては、単環式のもの（脂肪族単環式アミン）であっても多環式のもの（脂肪族多環式アミン）であってもよい。
脂肪族単環式アミンとして、具体的には、ピペリジン、ピペラジン等が挙げられる。
脂肪族多環式アミンとしては、炭素数が６〜１０のものが好ましく、具体的には、１，５−ジアザビシクロ［４．３．０］−５−ノネン、１，８−ジアザビシクロ［５．４．０］−７−ウンデセン、ヘキサメチレンテトラミン、１，４−ジアザビシクロ［２．２．２］オクタン等が挙げられる。
これらは単独で用いてもよいし、２種以上を組み合わせて用いてもよい。
（Ｄ）成分は、（Ａ）成分１００質量部に対して、通常０．０１〜５．０質量部の範囲で用いられる。上記範囲とすることにより、レジストパターン形状、引き置き経時安定性等が向上する。

＜任意成分＞
[（Ｅ）成分]
本発明のポジ型レジスト組成物には、感度劣化の防止や、レジストパターン形状、引き置き経時安定性等の向上の目的で、任意の成分として、有機カルボン酸、ならびにリンのオキソ酸およびその誘導体からなる群から選択される少なくとも１種の化合物（Ｅ）（以下、（Ｅ）成分という）を含有させることができる。
有機カルボン酸としては、例えば、酢酸、マロン酸、クエン酸、リンゴ酸、コハク酸、安息香酸、サリチル酸などが好適である。
リンのオキソ酸およびその誘導体としては、リン酸、ホスホン酸、ホスフィン酸等が挙げられ、これらの中でも特にホスホン酸が好ましい。
リンのオキソ酸の誘導体としては、たとえば、上記オキソ酸の水素原子を炭化水素基で置換したエステル等が挙げられ、前記炭化水素基としては、炭素数１〜５のアルキル基、炭素数６〜１５のアリール基等が挙げられる。
リン酸の誘導体としては、リン酸ジ−ｎ−ブチルエステル、リン酸ジフェニルエステル等のリン酸エステルなどが挙げられる。
ホスホン酸の誘導体としては、ホスホン酸ジメチルエステル、ホスホン酸−ジ−ｎ−ブチルエステル、フェニルホスホン酸、ホスホン酸ジフェニルエステル、ホスホン酸ジベンジルエステル等のホスホン酸エステルなどが挙げられる。
ホスフィン酸の誘導体としては、フェニルホスフィン酸等のホスフィン酸エステルなどが挙げられる。
（Ｅ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
（Ｅ）成分としては、有機カルボン酸が好ましく、特にサリチル酸が好ましい。
（Ｅ）成分は、（Ａ）成分１００質量部当り０．０１〜５．０質量部の割合で用いられる。

本発明のポジ型レジスト組成物には、さらに所望により混和性のある添加剤、例えばレジスト膜の性能を改良するための付加的樹脂、塗布性を向上させるための界面活性剤、溶解抑制剤、可塑剤、安定剤、着色剤、ハレーション防止剤、染料などを適宜、添加含有させることができる。

[（Ｓ）成分]
本発明のポジ型レジスト組成物は、材料を有機溶剤（以下、（Ｓ）成分ということがある）に溶解させて製造することができる。
（Ｓ）成分としては、使用する各成分を溶解し、均一な溶液とすることができるものであればよく、従来、化学増幅型レジストの溶剤として公知のものの中から任意のものを１種または２種以上適宜選択して用いることができる。
例えば、γ−ブチロラクトン等のラクトン類；
アセトン、メチルエチルケトン、シクロヘキサノン、メチル−ｎ−ペンチルケトン、メチルイソペンチルケトン、２−ヘプタノンなどのケトン類；
エチレングリコール、ジエチレングリコール、プロピレングリコール、ジプロピレングリコールなどの多価アルコール類；
エチレングリコールモノアセテート、ジエチレングリコールモノアセテート、プロピレングリコールモノアセテート、またはジプロピレングリコールモノアセテート等のエステル結合を有する化合物、前記多価アルコール類または前記エステル結合を有する化合物のモノメチルエーテル、モノエチルエーテル、モノプロピルエーテル、モノブチルエーテル等のモノアルキルエーテルまたはモノフェニルエーテル等のエーテル結合を有する化合物等の多価アルコール類の誘導体［これらの中では、プロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）、プロピレングリコールモノメチルエーテル（ＰＧＭＥ）が好ましい］；
ジオキサンのような環式エーテル類や、乳酸メチル、乳酸エチル（ＥＬ）、酢酸メチル、酢酸エチル、酢酸ブチル、ピルビン酸メチル、ピルビン酸エチル、メトキシプロピオン酸メチル、エトキシプロピオン酸エチルなどのエステル類；
アニソール、エチルベンジルエーテル、クレジルメチルエーテル、ジフェニルエーテル、ジベンジルエーテル、フェネトール、ブチルフェニルエーテル、エチルベンゼン、ジエチルベンゼン、ペンチルベンゼン、イソプロピルベンゼン、トルエン、キシレン、シメン、メシチレン等の芳香族系有機溶剤などを挙げることができる。
これらの有機溶剤は単独で用いてもよく、２種以上の混合溶剤として用いてもよい。
中でも、プロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）、プロピレングリコールモノメチルエーテル（ＰＧＭＥ）、ＥＬが好ましい。
また、ＰＧＭＥＡと極性溶剤とを混合した混合溶媒も好ましい。その配合比（質量比）は、ＰＧＭＥＡと極性溶剤との相溶性等を考慮して適宜決定すればよいが、好ましくは１：９〜９：１、より好ましくは２：８〜８：２の範囲内とすることが好ましい。
より具体的には、極性溶剤としてＥＬを配合する場合は、ＰＧＭＥＡ：ＥＬの質量比は、好ましくは１：９〜９：１、より好ましくは２：８〜８：２である。また、極性溶剤としてＰＧＭＥを配合する場合は、ＰＧＭＥＡ：ＰＧＭＥの質量比は、好ましくは１：９〜９：１、より好ましくは２：８〜８：２、さらに好ましくは３：７〜７：３である。
また、（Ｓ）成分として、その他には、ＰＧＭＥＡ及びＥＬの中から選ばれる少なくとも１種とγ−ブチロラクトンとの混合溶剤も好ましい。この場合、混合割合としては、前者と後者の質量比が好ましくは７０：３０〜９５：５とされる。
（Ｓ）成分の使用量は特に限定しないが、基板等に塗布可能な濃度で、塗布膜厚に応じて適宜設定されるものであるが、一般的にはレジスト組成物の固形分濃度が２〜２０質量％、好ましくは５〜１５質量％の範囲内となる様に用いられる。

以上説明した、本発明のレジスト組成物は、従来知られていない新規なものである。
本発明のレジスト組成物によれば、たとえば、ラインアンドスペースのレジストパターンを形成する際に、解像性を損なうことなく、従来よりも少ない露光量でレジストパターン形成を行うことができる。すなわち、レジスト特性のひとつである「感度」をより向上させることができる。かかる効果が得られる理由としては、定かではないが以下のように推測される。
本発明のポジ型レジスト組成物は、（Ｇ）成分としてベンゾジオキソールまたはその誘導体を含有する。当該ポジ型レジスト組成物を用いたレジストパターン形成において、露光により（Ｂ）成分から発生する酸が、当該（Ｇ）成分のアセタール基を加水分解することによって、当該（Ｇ）成分の芳香環骨格に２つのヒドロキシル基が現れる結果、当該ポジ型レジスト膜がアルカリ現像液に対して溶解することがより容易になると考えられる。すなわち、当該レジスト膜の露光部と未露光部とのアルカリ現像液に対する溶解性の比が、従来のレジスト組成物よりも大きいため、リソグラフィー特性の一つである「感度」が向上し、良好なレジストパターンを形成することができる、という効果を有すると推測される。

≪レジストパターン形成方法≫
本発明の第二の態様であるレジストパターン形成方法は、前記本発明の第一態様のポジ型レジスト組成物を用いて支持体上にレジスト膜を形成する工程、前記レジスト膜を露光する工程、および前記レジスト膜を現像してレジストパターンを形成する工程を含む。
本発明のレジストパターン形成方法は例えば以下の様にして行うことができる。
すなわち、まず支持体上に、上記ポジ型レジスト組成物をスピンナーなどで塗布し、８０〜１５０℃の温度条件下、プレベーク（ポストアプライベーク（ＰＡＢ））を４０〜１２０秒間、好ましくは６０〜９０秒間施し、これに例えばＡｒＦ露光装置などにより、ＡｒＦエキシマレーザー光を所望のマスクパターンを介して選択的に露光した後、８０〜１５０℃の温度条件下、ＰＥＢ（露光後加熱）を４０〜１２０秒間、好ましくは６０〜９０秒間施す。次いでこれをアルカリ現像液、例えば０．１〜１０質量％テトラメチルアンモニウムヒドロキシド（ＴＭＡＨ）水溶液を用いて現像処理し、好ましくは純水を用いて水リンスを行い、乾燥を行う。また、場合によっては、上記現像処理後にベーク処理（ポストベーク）を行ってもよい。このようにして、マスクパターンに忠実なレジストパターンを得ることができる。

支持体としては、特に限定されず、従来公知のものを用いることができ、例えば、電子部品用の基板や、これに所定の配線パターンが形成されたもの等を例示することができる。より具体的には、シリコンウェーハ、銅、クロム、鉄、アルミニウム等の金属製の基板や、ガラス基板等が挙げられる。配線パターンの材料としては、例えば銅、アルミニウム、ニッケル、金等が使用可能である。
また、支持体としては、上述のような基板上に、無機系および／または有機系の膜が設けられたものであってもよい。無機系の膜としては、無機反射防止膜（無機ＢＡＲＣ）が挙げられる。有機系の膜としては、有機反射防止膜（有機ＢＡＲＣ）が挙げられる。

露光に用いる波長は、特に限定されず、ＡｒＦエキシマレーザー、ＫｒＦエキシマレーザー、Ｆ_２エキシマレーザー、ＥＵＶ（極紫外線）、ＶＵＶ（真空紫外線）、ＥＢ（電子線）、Ｘ線、軟Ｘ線等の放射線を用いて行うことができる。上記ポジ型レジスト組成物は、ＫｒＦエキシマレーザー、ＡｒＦエキシマレーザー、ＥＢまたはＥＵＶ、特にＥＢまたはＥＵＶに対して有効である。

次に、実施例により本発明をさらに詳細に説明するが、本発明はこれらの例によって限定されるものではない。

下記実施例１〜１０および比較例１〜１４においては、以下のモノマー（１）および（２）を公知の滴下重合法により共重合することによって合成された高分子化合物（１）を用いた。
すなわち、窒素導入口、攪拌機、コンデンサーおよび温度計を備えたフラスコに、窒素雰囲気下で、ＰＧＭＥＡを入れ、攪拌しながら湯浴の温度を８０℃に上げた。次に、重合開始剤として２,２’−アゾビスイソブチロニトリル（ＡＩＢＮ）と、モノマー（１）／モノマー（２）＝７／３（モル比）とを仕込んだ単量体ＰＧＭＥＡ溶液を、滴下装置を用い、一定速度で６時間かけてフラスコ中へ滴下し、その後、８０℃で１時間保持した。その後、反応溶液を室温に戻した。次いで、得られた反応溶液を、約３０倍量のメタノール中に攪拌しながら滴下し、無色の析出物の沈殿を得た。得られた沈殿を濾別し、該沈殿を、重合に使用した単量体に対して約３０倍量のメタノール中で洗浄した。そして、この沈殿を濾別し、ＴＨＦに溶解したのち、該溶解液に８０質量％ヒドラジン水溶液を滴下し、２５℃で１時間撹拌した。反応終了後、大量の水中に滴下して析出物を得た。該析出物を濾別、洗浄、及び減圧下、５０℃で約４０時間乾燥することにより、高分子化合物（１）を得た。以下に、当該高分子化合物（１）示す。なお、各構成単位の割合（ｐ１：ｑ１、モル比）、質量平均分子量（Ｍｗ）、分散度（Ｍｗ／Ｍｎ）を併記する。

［実施例１〜１０、比較例１〜１４］
表１〜２に示す各成分を混合、溶解してポジ型レジスト組成物を調整した。

表１および表２中、［ ］内の数値は配合量（質量部）を示す。また、表１および表２中の記号はそれぞれ以下のものを示す。
（Ａ）−１：前記高分子化合物（１）。
（Ｂ）−１：トリフェニルスルホニウムノナフルオロ−ｎ−ブタンスルホネート。
（Ｇ）−１：下記化合物（ｇ１−１）：１，３−ベンゾジオキソール。
（Ｇ）−２：下記化合物（Ｉ）：２，６−ジメチルフェノール。
（Ｇ）−３：下記化合物（ＩＩ）：ペンタフルオロフェノール。
（Ｇ）−４：下記化合物（ｇ１−４）：２，２−ジメチル−１，３−ベンゾジオキソール。
（Ｇ）−５：下記化合物（ＩＩＩ）：１，４−ベンゾジオキサン。
（Ｇ）−６：下記化合物（ＩＶ）：２，３−ジヒドロベンゾフラン。
（Ｇ）−７：下記化合物（ｇ１−５）：３，４−（メチレンジオキシ）トルエン。
（Ｄ）−１：トリ−ｎ−オクチルアミン。
（Ｓ）−１：ＰＧＭＥＡ／ＰＧＭＥ＝６／４（質量比）の混合溶剤。

得られたレジスト組成物を用い、以下の手順でレジストパターンを形成し、リソグラフィー特性を評価した。
［レジストパターンの形成］
表面にヘキサメチルシラザン（ＨＭＤＳ）処理を施した８インチシリコン基板上に、上記で得られたポジ型レジスト組成物を均一にそれぞれ塗布し、１１０℃で６０秒間のプレベーク処理を行って、膜厚１００ｎｍのレジスト膜を成膜した。
得られたレジスト膜に対し、電子線描画機（日立製、商品名：ＨＬ−８００Ｄ、加速電圧７０ｋＶ）にて描画を行い、１００℃で６０秒間の露光後加熱処理を行い、２３℃で２．３８質量％ＴＭＡＨ水溶液にて６０秒間の現像処理を行い、純水にて１５秒間のリンス、振り切り乾燥を行って、１００ｎｍのラインアンドスペース（１：１）のレジストパターン（以下、Ｌ／Ｓパターンという。）を形成した。
［感度（最適露光量：Ｅｏｐ）］
このとき、ライン幅１００ｎｍ、ピッチ２００ｎｍのＬ／Ｓパターンが形成される最適露光量Ｅｏｐ（μＣ／ｃｍ^２）を求めた。その結果を表１および２に示す。
［解像性］
前記Ｅｏｐにおける限界解像性を側長ＳＥＭ（日立製作所社製、商品名：Ｓ−９２２０）により観察した。その結果を表１および２に示す。
［ＬＷＲ（ラインワイズラフネス）評価］
前記Ｅｏｐで形成されたライン幅１００ｎｍ、ピッチ２００ｎｍのＬ／Ｓパターンにおいて、測長ＳＥＭ（走査型電子顕微鏡、加速電圧８００Ｖ、商品名：Ｓ−９２２０、日立製作所社製）により、ライン幅を、ラインの長手方向に５箇所測定し、その結果から標準偏差（ｓ）の３倍値（３ｓ）を、ＬＷＲを示す尺度として算出した。その結果を表１および表２に示す。この３ｓの値が小さいほど線幅のラフネスが小さく、より均一幅のＬ／Ｓパターンが得られたことを意味する。その結果を表１および表２に示す。

以上の結果から明らかなように、本発明に係る実施例１〜４では、Ｌ／Ｓパターンの解像性を良好に保ちながら、比較例１〜８に比べて感度（最適露光量：Ｅｏｐ）を向上させ得ることが確認できた。また、ＬＷＲにも優れていた。
また、本発明に係る実施例５〜１０では、比較例９〜１３に比べて、感度、解像性、ＬＷＲのいずれのリソグラフィー特性においても、同等もしくはそれ以上に向上し得ることが確認できた。一方、比較例１４はレジストパターンが解像しなかった。

Claims (8)

1. 酸の作用によりアルカリ現像液に対する溶解性が増大する基材成分（Ａ）、露光により酸を発生する酸発生剤成分（Ｂ）、およびベンゾジオキソールまたはその誘導体（Ｇ）を含有するポジ型レジスト組成物。
2. 前記（Ｇ）が、下記一般式（ｇ１）




   ［式中、Ｒ^１１は水素原子または置換基を有していても良い炭素数１〜５のアルキル基であり；Ｒ^１１’は水素原子または置換基を有していても良い炭素数１〜５のアルキル基であり；前記Ｒ^１１、Ｒ^１１’は相互に結合して環を形成しても良く；Ｒ^１２〜Ｒ^１４、Ｒ^１４’は、それぞれ独立に、水素原子または置換基を有していても良い炭素数１〜３０の炭化水素基であり、相互に結合して環を形成していても良い。］
   で表されるベンゾジオキソールまたはその誘導体（Ｇ１）を含むことを特徴とする、請求項１記載のポジ型レジスト組成物。
3. 前記（Ｇ１）の含有量が、前記基材成分（Ａ）の１００質量部に対し、５〜１５０質量部の範囲であることを特徴とする、請求項１又は２記載のポジ型レジスト組成物。
4. 前記基材成分（Ａ）は、ヒドロキシスチレンから誘導される構成単位（ａ１）と、酸解離性溶解抑制基を含む構成単位（ａ２）とを含有することを特徴とする、請求項１〜３のいずれか一項に記載のポジ型レジスト組成物。
5. 前記構成単位（ａ１）は、下記一般式（ａ−１）




   ［式（ａ−１）中、Ｒは水素原子、低級アルキル基またはハロゲン化低級アルキル基であり；Ｒ^６は低級アルキル基であり；ｐは１〜３の整数であり；ｑは０〜２の整数である。］
   で表される構成単位であることを特徴とする、請求項４記載のポジ型レジスト組成物。
6. 前記構成単位（ａ２）は、下記一般式（ａ２−１）又は一般式（ａ２−２）




   ［式（ａ２−１）中、Ｒは水素原子、低級アルキル基またはハロゲン化低級アルキル基であり；Ｒ^１およびＲ^２はそれぞれ独立して水素原子または低級アルキル基であり；Ｙ^１は低級アルキル基または１価の脂肪族環式基であり；ｎ_２１は０〜３の整数である。式（ａ２−２）中、Ｒは前記と同じであり；Ｒ^３およびＲ^４はそれぞれ独立して水素原子または低級アルキル基であり；Ｒ^５はアルキレン基または２価の脂肪族環式基であり；Ｙ^２は低級アルキル基または１価の脂肪族環式基であり；ｎ_２２は０〜３の整数である。］
   で表される構成単位であることを特徴とする、請求項４又は５記載のポジ型レジスト組成物。
7. さらに、含窒素有機化合物成分（Ｄ）を含有する請求項１〜６のいずれか一項に記載のポジ型レジスト組成物。
8. 支持体上に、請求項１〜７のいずれか一項に記載のポジ型レジスト組成物を用いてレジスト膜を形成する工程、前記レジスト膜を露光する工程、および前記レジスト膜をアルカリ現像してレジストパターンを形成する工程を含むレジストパターン形成方法。
