Abstract

Flasche (1) mit einem im Wesentlichen kugelförmigen oder ellipsoiden Grundkörper (2), der an einer Öffnung in einen Flaschenhals (3) übergeht, dadurch gekennzeichnet, dass an der Oberfläche des Grundkörpers (2) durch Absätze (4) von der übrigen Oberfläche (5) des Grundkörpers abgesetzte Flächenelement (6) vorgesehen sind.Bottle (1) having a substantially spherical or ellipsoid basic body (2) which merges at an opening into a bottle neck (3), characterized in that on the surface of the basic body (2) by shoulders (4) of the remaining surface ( 5) of the base body remote surface element (6) are provided.

Description

Die Erfindung betrifft eine Flasche mit einem im Wesentlichen kugelförmigen oder ellipsoiden Grundkörper, der an einer Öffnung in einen Flaschenhals übergeht.The The invention relates to a bottle with a substantially spherical or ellipsoidal body, the at an opening into a bottleneck.

Aus der Praxis ist es bekannt, dass die Besucher bei Veranstaltungen, insbesondere bei Großveranstaltungen, beispielsweise bei Sportveranstaltungen oder Konzerten mit Getränken versorgt werden. Dabei ist man in der Praxis dazu übergegangen, die Getränke in Kunststoffbechern oder Kunststoffflaschen darzureichen. Hierbei hat es sich gezeigt, dass die Flaschen, bzw. die Becher – wenn sie nicht gerade zur Getränkeaufnahme genutzt werden – durch den Besucher als störend empfunden werden. Insbesondere besteht vor allem bei Veranstaltungen, bei denen die Besucher emotional reagieren der Wunsch, die Hände frei zu haben. Ebenso besteht insbesondere bei Veranstaltungen, bei denen die Besucher emotional reagieren, das Problem, dass Flüssigkeit verschüttet wird, wenn einzelne Besucher aneinander stoßen oder ein Becher oder eine Flasche fallen gelassen wird, weil sie für den Besucher nicht hinreichend griffig ist, insbesondere in den Momenten, in denen sich der Besucher bewegt, insbesondere wenn er sich heftig oder ruckartig bewegt.Out In practice, it is known that visitors to events, especially at major events, for example, at sporting events or concerts supplied with drinks become. It has gone over in practice, the drinks in plastic cups or plastic bottles. This has shown that the bottles, or the cups - if they are not straight to drink intake be used - by the Visitors as disturbing be felt. In particular, at events, where visitors emotionally respond to the desire to keep their hands free to have. There is also especially at events in which The visitors react emotionally, the problem being that fluid spill is when individual visitors collide or a mug or a Bottle is dropped because it is insufficient for the visitor is handy, especially in the moments in which the visitor moves, especially if it moves violently or jerkily.

Vor diesem Hintergrund liegt der Erfindung die Aufgabe zugrunde, eine verbesserte Flasche vorzuschlagen.In front In this background, the invention is based on the object to suggest improved bottle.

Diese Aufgabe wird durch die nebengeordneten Ansprüche 1, 4 und 5 gelöst. Vorteilhafte Ausführungsformen der Erfindung sind in den Unteransprüchen und der hiernach folgenden Beschreibung wiedergegeben.These Task is solved by the independent claims 1, 4 and 5. advantageous embodiments The invention is defined in the subclaims and the following Description reproduced.

Die erfindungsgemäße Flasche weist einen im Wesentlichen kugelförmigen oder ellipsoiden Grundkörper auf, der an einer Öffnung in einen Flaschenhals übergeht. An der Oberfläche des Grundkörpers sind durch Absätze von der übrigen Oberfläche des Grundkörpers abgesetzte Flächenelemente vorgesehen. Die abgesetzten Flächenelemente, egal ob sie von der übrigen Oberfläche des Grundkörpers in Radialrichtung des Grundkörpers gesehen nach außen hervorstehen oder in Radialrichtung des Grundkörpers gesehen nach innen zurück gesetzt sind, erhöhen die Griffigkeit der erfindungsgemäßen Flasche.The bottle according to the invention has a substantially spherical or ellipsoidal base body, the at an opening into a bottleneck. On the surface of the basic body are through paragraphs from the rest surface of the basic body provided remote surface elements. The settled surface elements, no matter if they are from the rest surface of the basic body in Radial direction of the body seen to the outside protrude or are set back inward in the radial direction of the body, increase the grip of the bottle according to the invention.

Der Grundkörper der Flasche ist im Wesentlichen kugelförmig oder ellipsoid ausgebildet. In einer bevorzugten Ausführungsform ist der Grundkörper mit Ausnahme des Übergangs zum Flaschenhals kugelförmig oder ellipsoid ausgebildet. Da es in einer bevorzugten Ausführungsform jedoch ebenfalls vorgesehen ist, den Grundkörper mit einer Standfläche zu versehen, auf der die Flasche stehen kann, richtet sich der erfindungsgemäße Anspruch nur auf eine Flasche mit im Wesentlichen kugelförmigen oder ellipsoiden Grundkörper, da diese Formulierung auch solche Grundkörper umfasst, bei denen von der Kugelform oder der ellipsoiden Form beispielsweise durch das Vorsehen von Standflächen abgewichen wird.Of the body the bottle is substantially spherical or ellipsoidal. In a preferred embodiment is the main body with Exception of the transition to the bottleneck spherical or ellipsoidal. Since it is in a preferred embodiment However, it is also provided to provide the body with a footprint, on which the bottle can stand, the claim of the invention is directed only on a bottle with essentially spherical or ellipsoidal base body, there this formulation also includes such basic body in which of the spherical shape or the ellipsoidal shape, for example by the Provision of floor space is deviated.

In einer bevorzugten Ausführungsform weist der Grundkörper ein Fassungsvermögen von ca. 0,5 Litern auf. Dies ist die üblicherweise bei derartigen Veranstaltungen vertriebene Getränkemenge. In einer bevorzugten Ausführungsform nimmt die Flasche also die üblicherweise vertriebene Menge in ihrem Grundkörper auf. In einer weiteren bevorzugten Ausführungsform weist der Grundkörper ein Fassungsvermögen von ca. 0,04 Litern auf.In a preferred embodiment indicates the basic body a capacity of about 0.5 liters. This is usually the case with such events Distributed beverage quantity. In a preferred embodiment So take the bottle usually displaced amount in their main body. In another preferred embodiment indicates the basic body a capacity of about 0.04 liters.

Die abgesetzten Flächenelemente weisen insbesondere die Form eines Quadrats, eines Rechtecks, eines Parallelogramms, eines Trapezes, eines Dreiecks, eines Fünfecks, eines Sechsecks, eines Siebenecks, eines Achtecks, eines Vielecks, eines Kreises, eines Kreisrings, eines Kreisausschnitts, eines Kreisabschnitts oder einer Ellipse auf. Insbesondere bevorzugt weisen alle abgesetzten Flächenelemente die gleiche Form auf. Insbesondere bevorzugt weisen alle abgesetzten Flächenelemente die gleiche Form und die gleiche Größe auf. In einer bevorzugten Ausführungsform sind eine Vielzahl von fünfeckigen abgesetzten Flächenelementen und eine Vielzahl von sechseckigen abgesetzten Flächenelementen vorgesehen, die sich in einer besonders bevorzugten Ausführungsform abwechseln, sodass in der besonders bevorzugten Ausführungsform jedes sechseckig ausgebildete Flächenelement drei ebenfalls sechseckig ausgebildeten Flächenelementen und drei fünfeckig ausgebildeten Flächenelementen benachbart angeordnet ist, während in einer besonderes bevorzugten Ausführungsform jedes fünfeckig ausgebildete Flächenelement ausschließlich sechseckig ausgebildeten Flächenelementen benachbart angeordnet ist.The remote surface elements have in particular the shape of a square, a rectangle, a Parallelogram, a trapezoid, a triangle, a pentagon, a hexagon, a heptagon, an octagon, a polygon, a circle, a circle, a circle, a circle or an ellipse. Particularly preferred are all remote surface elements the same shape. Particularly preferred are all remote surface elements the same shape and the same size. In a preferred embodiment are a variety of pentagonal offset surface elements and a plurality of hexagonal stepped surface elements provided in a particularly preferred embodiment alternate, so in the most preferred embodiment each hexagonal surface element three also hexagonal trained surface elements and three pentagonal adjacent trained surface elements is arranged while in a particular preferred embodiment, each pentagon-shaped surface element exclusively hexagonal trained surface elements is arranged adjacent.

In einer bevorzugten Ausführungsform ist die Zahl, Form und Größe der abgesetzten Flächenelemente derart gewählt, dass der Grundkörper im Wesentlichen von abgesetzten Flächenelementen bedeckt ist und zwischen benachbart angeordneten Flächenelementen ein Teil der übrigen Oberfläche des Grundkörpers verbleibt, dessen Fläche geringer ist als die Fläche des abgesetzten Flächenelements, an das er angrenzt.In a preferred embodiment is the number, shape and size of the remote surface elements chosen so that the main body is essentially covered by stepped surface elements and between adjacent surface elements a part of the remaining surface of the the body remains whose area less than the area of the remote surface element that he adjoins.

Die die abgesetzten Flächenelemente von der übrigen Oberfläche des Grundkörpers absetzenden Absätze können scharfkantig, insbesondere bevorzugt sprungfunktionsförmig ausgeführt sein. In einer besonders bevorzugten Ausführungsform sind die Absätze jedoch an den Übergängen zu der übrigen Oberfläche des Grundkörpers und zu der Fläche des Flächenelements nicht scharfkantig ausgebildet. Der Absatz kann, aber muss nicht in Richtung der Normalen zu der übrigen Oberfläche des Grundkörpers verlaufen. In einer bevorzugten Ausführung verläuft der Absatz in einem Winkel zur Normalen zur Oberfläche des Grundkörpers. Insbesondere verlaufen die Absätze in Richtung auf das abgesetzte Flächenelement hin schräg zu.The stepped surface elements of the remaining surface of the body settling paragraphs can be sharp-edged, particularly preferably designed jump function. In a particularly preferred embodiment the paragraphs, however, formed at the transitions to the remaining surface of the body and to the surface of the surface element not sharp-edged. The heel may, but does not have to, run in the direction of the normal to the remaining surface of the main body. In a preferred embodiment, the heel extends at an angle to the normal to the surface of the body. In particular, the heels run obliquely in the direction of the offset surface element.

In einer bevorzugten Ausführungsform weist der im Wesentlichen kugelförmige oder ellipsoide Grundkörper eine ebene Standfläche auf. Diese ebene Standfläche kann kreisförmig ausgebildet sein, insbesondere bevorzugt ist die ebene Standfläche jedoch kreisringförmig ausgebildet, wobei im Innern des Kreisrings gemäß einer besonders bevorzugten Ausführungsform die Oberfläche des Grundkörpers nach Form einer nach innen weisenden Delle ausgebildet sein kann. Das Vorsehen einer Standfläche erlaubt es, die erfindungsgemäße Flasche abzustellen.In a preferred embodiment has the substantially spherical or ellipsoidal body a flat surface on. This flat floor space can be circular be formed, but particularly preferred is the flat floor space circular ring formed, wherein in the interior of the circular ring according to a particularly preferred embodiment the surface of the main body Form of an inwardly facing dent can be formed. The Provision of a stand space allows the bottle of the invention remedy.

In einer besonders bevorzugten Ausführungsform ist der Grundkörper optisch an die Form einer Sportgeräts angelehnt gestaltet. Eine solche Formgebung erhöht die Akzeptanz der erfindungsgemäßen Flasche bei Sportveranstaltungen. Insbesondere bevorzugt ist der Grundkörper optisch an die Form eines Fußballs, eines Handballs, eines Golfballs, eines Tennisballs, eines Basketballs, eines Baseballs oder eines im American Football eingesetzten Balls angelehnt ausgestaltet.In a particularly preferred embodiment is the main body optically designed to match the shape of a sports equipment. A such shaping increases the acceptance of the bottle according to the invention at sporting events. Particularly preferably, the base body is optically to the shape of a football, a handball, a golf ball, a tennis ball, a basketball, a baseball or a ball used in American football designed ajar.

Ergänzend oder alternativ wird eine Flasche mit einem im Wesentlichen kugelförmigen oder ellipsoiden Grundkörper, der an einer Öffnung in einen Flaschenhals übergeht, vorgeschlagen, bei der der im Wesentlichen kugelförmige oder ellipsoide Grundkörper optisch, insbesondere durch einen Aufdruck an die Form eines Sportgeräts, insbesondere eines Balls, angelehnt gestaltet ist. Eine derartige Flasche erfährt eine erhöhte Akzeptanz bei Sportveranstaltungen.Complementary or Alternatively, a bottle with a substantially spherical or ellipsoidal body, the at an opening into a bottleneck, suggested in the case of the essentially spherical or ellipsoidal basic body optically, in particular by an imprint on the shape of a sports device, in particular a ball designed ajar. Such a bottle undergoes a increased Acceptance at sports events.

Ergänzend oder alternativ wird eine Flasche mit einem im Wesentlichen kugelförmigen oder ellipsoiden Grundkörper, der an einer Öffnung in einen Flaschenhals übergeht vorgeschlagen, bei der an dem Flaschenhals mindestens eine Öse oder mindestens ein Haken zur Aufnahme eines Halteriemens vorgesehen ist. Das Vorsehen einer Öse oder eines Hakens für einen Halteriemen erlaubt die Befestigung eines Halteriemens an der Flasche, sodass die Flasche mit dem Halteriemen beispielsweise um den Hals gelegt getragen werden kann. Dadurch hat der Besucher der Veranstaltung in den Zeiten, in denen er kein Getränk zu sich nimmt, die Hände frei. Die Öse kann derart ausgeformt sein, dass der Halteriemen mit einem Karabinerhaken oder einem anders gestalteten Haken an die Öse angehängt werden kann. Ebenso kann die Öse derart ausgebildet sein, dass ein Halteriemen durch die Öse durchgeführt wird. Alternativ zur Öse kann an dem Flaschenhals ein Haken zur Aufnahme eines Halteriemens vorgesehen sein.Complementary or Alternatively, a bottle with a substantially spherical or ellipsoidal body, the at an opening into a bottleneck proposed in which at the bottleneck at least one eyelet or provided at least one hook for receiving a retaining strap is. The provision of an eyelet or a hook for a strap allows the attachment of a retaining strap on the bottle, so the bottle with the strap, for example can be worn around the neck. This has the visitor the event in the times when he does not drink to himself takes, hands free. The eyelet may be formed such that the tether strap with a snap hook or a differently shaped hook can be attached to the eyelet. Likewise the eyelet be designed such that a tether is performed by the eyelet. Alternative to the eyelet can at the bottleneck a hook for receiving a Halteriemens be provided.

In einer bevorzugten Ausführungsform ist die erfindungsgemäße Flasche derart ausgebildet, dass die Öse, bzw. der Haken an einer Stelle des Flaschenhalses vorgesehen ist, bei der, wenn die Flasche nach Verbinden eines Halteriemens mit der Öse, bzw. dem Haken allein durch den Halteriemen gehalten wird, die Flasche eine Ausrichtung einnimmt, bei der der Flaschenhals nicht horizontal ausgerichtet ist und auch nicht nach unten weist. Diese Ausgestaltung stellt sicher, dass keine Flüssigkeit verschüttet wird, wenn die mit Flüssigkeit gefüllte Flasche an einem mit der Öse oder dem Haken verbundenen Halteriemen gehalten wird.In a preferred embodiment is the bottle of the invention designed so that the eyelet, or the hook is provided at a location of the bottle neck, when, after connecting a retaining strap with the bottle the eyelet, or the hook is held solely by the strap, the bottle takes an orientation in which the bottleneck is not horizontal aligned and not pointing down. This embodiment ensures that no liquid is spilled, when with liquid filled Bottle at one with the eyelet or the hook-connected tether is held.

In einer bevorzugten Ausführungsform ist der Flaschenhals im Wesentlichen zylinderförmig oder kegelstumpfförmig ausgebildet.In a preferred embodiment the bottleneck is substantially cylindrical or frustoconical.

In einer bevorzugten Ausführungsform ist am freien Ende des Flaschenhalses eine ringförmige Einschnürung vorgesehen, die zum freien Ende des Flaschenhalses hin durch einen über die Einschnürung radial hinausragenden Ring abgeschlossen wird. Diese Formgebung erlaubt es gemäß einer bevorzugten Ausführungsform einen Deckel an der erfindungsgemäßen Flasche vorzusehen, der den Ring hintergreift, indem er in die ringförmige Einschnürung eingreift.In a preferred embodiment an annular constriction is provided at the free end of the bottle neck, the one to the free end of the bottle neck through a constriction radially protruding ring is completed. This shape allows it according to a preferred embodiment to provide a lid on the bottle according to the invention, the engages behind the ring by engaging in the annular constriction.

In einer bevorzugten Ausführungsform ist die Innenseite des offenen Endes des Flaschenhalses zum Flaschenhals hin von innen nach außen weisend bogenförmig ausgebildet. Dies erlaubt eine besonders angenehme Getränkeaufnahme.In a preferred embodiment is the inside of the open end of the bottle neck to the bottleneck out from the inside out pointing arcuate educated. This allows a particularly pleasant beverage intake.

In einer besonders bevorzugten Ausführungsform ist der Flaschenhals kegelstumpfförmig ausgebildet und das Ende des Kegelstumpfes mit kleinerem Durchmesser an den Grundkörper angrenzend ausgebildet und das Ende des Kegelstumpfes mit größerem Durchmesser entfernt vom Grundkörper ausgebildet. Eine derartige Formgebung erlaubt es, insbesondere in Abstimmung des kleineren Durchmessers zu einem (dann größer zu wählenden) Durchmesser des im Wesentlichen kugelförmig oder ellipsoiden Grundkörpers einen Flüssigkeitsschwall beim Trinken zu verhindern.In a particularly preferred embodiment the bottleneck is frusto-conical and the end the truncated cone of smaller diameter adjacent to the body formed and the end of the truncated cone with a larger diameter away from the body educated. Such a shape allows, in particular in coordination of the smaller diameter to a (then larger to be selected) diameter of substantially spherical or ellipsoidal body a liquid surge in the Prevent drinking.

In einer bevorzugten Ausführungsform ist die Länge des Flaschenhalses im Wesentlichen der Länge der in Richtung der Längsachse des Flaschenhalses weisenden Achse des im Wesentlichen kugelförmigen oder ellipsoiden Grundkörpers entsprechend ausgebildet. Dies führt zu einer angenehmen Handhabung der Flasche. In einer besonders bevorzugten Ausführungsform ist die Länge des Flaschenhalses länger ausgebildet als die Länge der in Richtung der Längsachse des Flaschenhalses weisenden Achse des im Wesentlichen kugelförmigen oder ellipsoiden Grundkörpers.In a preferred embodiment, the length of the neck of the bottle is substantially equal to the length of the axis of the substantially spherical or ellipsoidal body pointing in the direction of the longitudinal axis of the neck of the bottle educated. This leads to a pleasant handling of the bottle. In a particularly preferred embodiment, the length of the bottle neck is designed to be longer than the length of the axis of the substantially spherical or ellipsoidal body pointing in the direction of the longitudinal axis of the bottle neck.

In einer bevorzugten Ausführungsform ist die Flasche einstückig ausgebildet. Dies lässt sich insbesondere dadurch erreichen, dass die Flasche gegossen oder gespritzt wird.In a preferred embodiment the bottle is in one piece educated. This leaves in particular, that the bottle is poured or is injected.

In einer bevorzugten Ausführungsform ist die erfindungsgemäße Flasche aus einem einzigen Kunststoff hergestellt. In einer besonders bevorzugten Ausführungsform kann die erfindungsgemäße Flasche aus mehreren Lagen aus Kunststoff hergestellt sein. Die für die einzelnen Lagen verwendeten Kunststoffe können unterschiedlich sein. Der Einsatz mehrerer Lagen von Kunststoffen ermöglicht es beispielsweise wärmeisolierende Kunststoffe einzusetzen, sodass die Flasche auch für warme oder heiße Getränke verwendet werden kann.In a preferred embodiment is the bottle of the invention made from a single plastic. In a particularly preferred embodiment can the bottle of the invention be made of several layers of plastic. The for the individual Layers used plastics can be different. The use of multiple layers of plastics allows it is for example heat-insulating To use plastic, so that the bottle for warm or hot drinks used can be.

In einer bevorzugten Ausführungsform ist die Flasche oder zumindest eine Lage einer mehrlagig hergestellten Flasche aus einem für Lebensmittel einsetzbaren Kunststoff hergestellt. Insbesondere bevorzugt ist die Flasche aus „Polypropylen rundem” einem hochwertigen lebensmittelechten Kunststoff hergestellt.In a preferred embodiment is the bottle or at least a layer of a multi-layered made Bottle out of one for Made of food grade plastic. Especially preferred the bottle is made of "polypropylene round one Made of high quality food grade plastic.

In einer bevorzugten Ausführungsform ist die Flasche aus Glas hergestellt.In a preferred embodiment the bottle is made of glass.

In einer bevorzugten Ausführungsform weist die Flasche einen Deckel auf, mit dem das offene Ende des Flaschenhalses verschlossen wird.In a preferred embodiment the bottle has a lid with which the open end of Bottle neck is closed.

Die Flasche kann durchsichtig oder opak ausgebildet sein. Ebenso kann die Flasche undurchsichtig ausgebildet sein. Die Flasche kann einfarbig ausgebildet sein. Ebenso kann die Flasche farbig ausgebildet sein. Insbesondere können die abgesetzten Flächenelemente eine andere Farbe als die übrige Oberfläche des Grundkörpers aufweisen. Ebenso können einzelne der abgesetzten Flächenelemente zu anderen abgesetzten Flächenelementen verschiedenfarbig ausgebildet sein. Die Flasche kann Farbkombinationen aufweisen, die den Landesfarben eines Landes entlehnt sind, beispielsweise schwarz, rot, gold. In einer bevorzugten Ausführungsform ist die Flasche aus einem Material hergestellt, das spülmaschinenverträglich ist. In einer bevorzugten Ausführungsform wird die erfindungsgemäße Flasche als Verpackung für Getränke, schüttfähiges Gut, insbesondere Nüsse oder schüttfähige Süßwaren oder als Verpackung für Blumen verwendet.The Bottle can be transparent or opaque. Likewise the bottle be made opaque. The bottle can be monochrome be. Likewise, the bottle can be colored. Especially can the remote surface elements a different color than the rest surface of the basic body exhibit. Likewise individual of the remote surface elements to other contrasting surface elements of different colors be educated. The bottle can have color combinations, which are borrowed from the national colors of a country, for example black, Red gold. In a preferred embodiment, the bottle Made of a material that is dishwasher compatible. In a preferred embodiment is the bottle of the invention as packaging for Beverages, pourable good, especially nuts or pourable confectionery or as packaging for Used flowers.

Nachfolgend wird die Erfindung anhand einer lediglich ein Ausführungsbeispiel darstellenden Zeichnung näher erläutert. Darin zeigen:following The invention is based on a merely one embodiment drawing closer explained. Show:

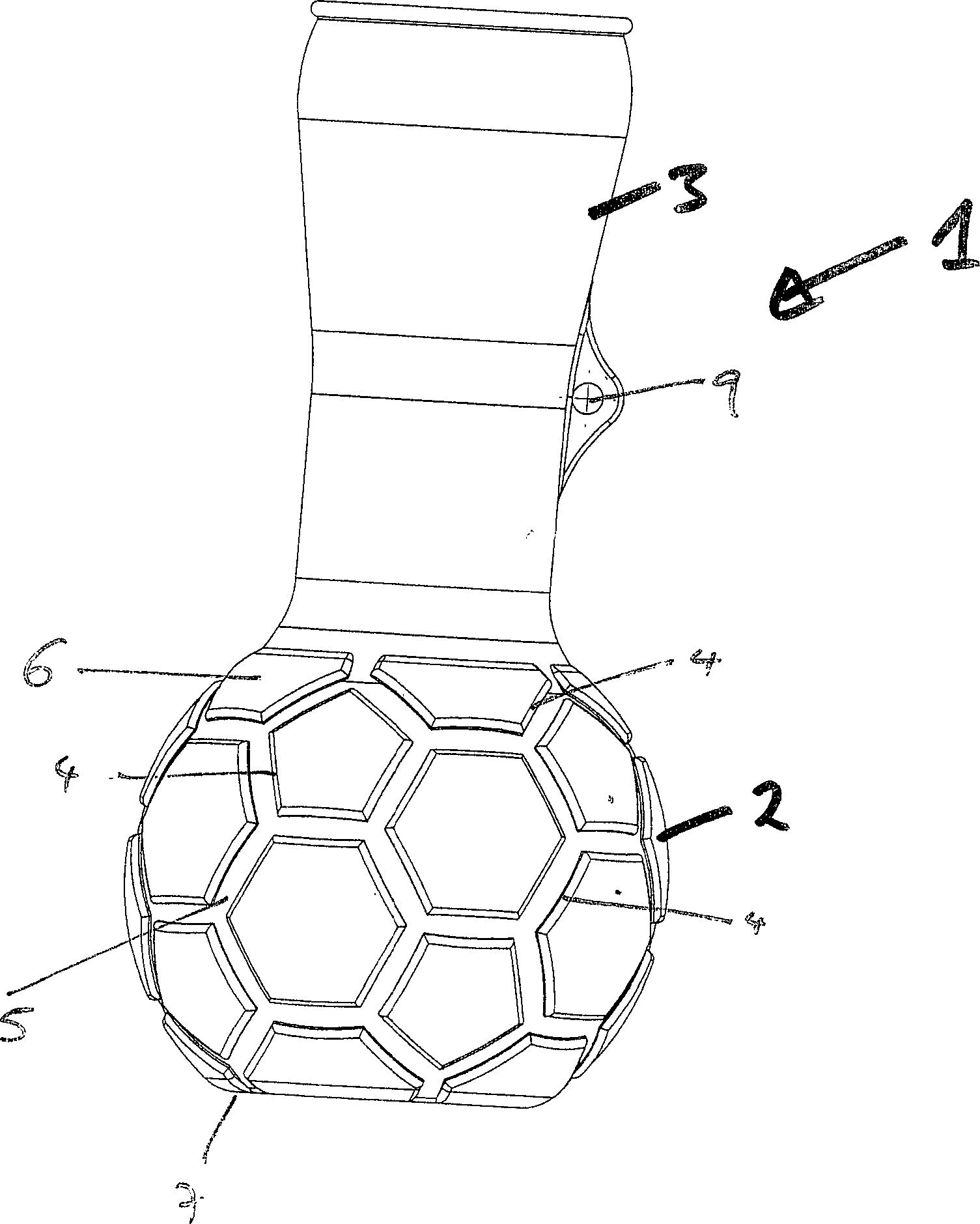

1 eine Seitenansicht der erfindungsgemäßen Flasche, 1 a side view of the bottle according to the invention,

2 eine perspektivische Ansicht der erfindungsgemäßen Flasche und 2 a perspective view of the bottle and

3 eine perspektivische Ansicht eines Deckels für die erfindungsgemäße Flasche. 3 a perspective view of a lid for the bottle according to the invention.

In 1 ist eine Flasche 1 mit einem im Wesentlichen kugelförmigen Grundkörper 2 dargestellt, der an einer Öffnung in einen Flaschenhals 3 übergeht. An der Oberfläche des Grundkörpers 2 sind durch Absätze 4 von der übrigen Oberfläche 5 des Grundkörpers 2 abgesetzte Flächenelemente 6 vorgesehen. Der Grundkörper 2 weist eine ebene Standfläche 7 auf. Die Standfläche 7 ist kreisringförmig ausgebildet (vgl. 2). Im Innern des Kreisrings ist eine nach innen weisende Delle 8 vorgesehen.In 1 is a bottle 1 with a substantially spherical base body 2 shown at an opening in a bottleneck 3 passes. At the surface of the main body 2 are through paragraphs 4 from the rest of the surface 5 of the basic body 2 stepped surface elements 6 intended. The main body 2 has a flat footprint 7 on. The stand area 7 is annular (see. 2 ). Inside the annulus is an inward pointing dent 8th intended.

Der Grundkörper 2 ist optisch an die Form eines Fußballs angelehnt. Einige der abgesetzten Flächenelemente 6 sind als Sechseck ausgebildet während andere, den sechseckig ausgebildeten Flächenelementen 6 benachbart angeordneten Flächenelemente 6 fünfeckig ausgebildet sind.The main body 2 is visually inspired by the shape of a football. Some of the stepped surface elements 6 are formed as a hexagon while others, the hexagonal surface elements 6 adjacent surface elements arranged 6 pentagonal are formed.

Die Flasche 1 weist eine Öse 9 auf, an der ein Halteriemen befestigt werden kann. Die Öse 9 ist an einer Stelle des Flaschenhalses 3 vorgesehen, bei der, wenn die Flasche 1 nach verbinden eines Halteriemens mit der Öse 9 allein durch den Halteriemen gehalten wird, die Flasche 1 eine Ausrichtung einnimmt, bei der der Flaschenhals 3 nicht horizontal ausgerichtet ist und auch nicht nach unten weist.The bottle 1 has an eyelet 9 on to which a strap can be attached. The eyelet 9 is at one point of the bottle neck 3 provided, when, when the bottle 1 after connecting a retaining strap with the eyelet 9 is held solely by the strap, the bottle 1 takes an orientation at which the bottleneck 3 not aligned horizontally and not facing down.

Der Flaschenhals 3 ist kegelstumpfförmig ausgebildet, wobei das Ende des Kegelstumpfes mit kleinerem Durchmesser an den Grundkörper 2 angrenzend und das Ende des Kegelstumpfes mit größerem Durchmesser entfernt vom Grundkörper 2 ausgebildet ist. Die Länge des Flaschenhalses 3 ist länger gewählt als die Länge der in Richtung der Längsachse des Flaschenhalses 3 weisenden Achse des im Wesentlichen kugelförmigen Grundkörpers 2.The bottleneck 3 is frusto-conical, with the end of the truncated cone with a smaller diameter to the body 2 adjacent and the end of the larger diameter truncated cone away from the body 2 is trained. The length of the bottle neck 3 is chosen longer than the length of the in the direction of the longitudinal axis of the bottle neck 3 pointing axis of the substantially spherical base body 2 ,

Am freien Ende des Flaschenhalses ist eine ringförmige Einschnürung vorgesehen, die zum freien Ende des Flaschenhalses hin durch einen über die Einschnürung radial hinausragenden Ring abgeschlossen wird. Diese Formgebung erlaubt es, einen Deckel an der Flasche vorzusehen, der den Ring hintergreift, indem er in die ringförmige Einschnürung eingreift.At the free end of the bottle neck, an annular constriction is provided, the one to the free end of the bottle neck through a constriction radially protruding ring is completed. This shape allows to provide a lid on the bottle holding the ring engages by engaging in the annular constriction.

3 zeigt eine perspektivische Ansicht eines Deckels 10, mit dem das offene Ende des Flaschenhalses 3 verschlossen werden kann. 3 shows a perspective view ei lid 10 with which the open end of the bottleneck 3 can be closed.

Claims

Bottle ( 1 ) having a substantially spherical or ellipsoidal body ( 2 ) at an opening in a bottleneck ( 3 ), characterized in that on the surface of the base body ( 2 ) by paragraphs ( 4 ) from the remaining surface ( 5 ) of the base body offset surface element ( 6 ) are provided.

Bottle according to claim 1, characterized in that the substantially spherical or ellipsoidal body ( 2 ) a flat footprint ( 7 ) having.

Bottle according to claim 1 or 2, characterized in that the basic body ( 2 ) optically shaped to the shape of a sports equipment, especially as a ball, ajar.

Bottle with a substantially spherical or ellipsoidal body, the at an opening into a bottleneck, in particular according to one of claims 1 to 3, characterized that the essentially spherical or ellipsoidal body optically, in particular by an imprint, on the shape of a sports device, in particular a ball designed ajar.

Bottle with a substantially spherical or ellipsoidal body ( 2 ) at an opening in a bottleneck ( 3 ) passes, in particular according to one of claims 1 to 4, characterized in that at the bottleneck ( 3 ) at least one eyelet ( 9 ) or at least one hook is provided for receiving a retaining strap.

Bottle according to claim 5, characterized in that the eyelet ( 9 ), or the hook at one point of the bottleneck ( 3 ), when, when the bottle ( 1 ) after connecting a retaining strap with the eyelet ( 9 ), or the hook is held solely by the holding strap, the bottle ( 1 ) assumes an orientation in which the bottleneck ( 3 ) is not aligned horizontally and also does not know down.

Bottle according to one of claims 1 to 6, characterized in that the bottleneck ( 3 ) is formed substantially cylindrical or frusto-conical.

Bottle according to claim 7, characterized in that the bottleneck ( 3 ) is frusto-conical and the end of the truncated cone with a smaller diameter to the base body ( 2 ) is formed adjacent and the end of the truncated cone with a larger diameter away from the body ( 2 ) is trained.

Bottle according to one of claims 1 to 8, characterized in that the length of the bottle neck ( 3 ) substantially the length of the in the direction of the longitudinal axis of the bottle neck ( 3 ) pointing axis of the substantially spherical or ellipsoidal base body ( 2 ) corresponds.

Bottle according to one of claims 1 to 9, characterized that they are one piece is formed, in particular cast or injected.

Bottle according to one of claims 1 to 10, characterized that they are dating one for Food-grade plastic is made.

Bottle according to one of claims 1 to 11, characterized by a lid ( 10 ), with which the open end of the bottleneck is closed.
