Abstract

Klippfalz-Volldachdeckungssystem für Solar-Kollektoren, dadurch gekennzeichnet, dass ein Dach ganz oder teilweise mit Thermie- oder Thermie+PV-Kollektoren bestückt ist, die an jeder der vier Seiten verschiedene, zu anschließenden Kollektoren und/oder An- oder Abschlußblechen passende Auf- oder Abkantungen haben.Klippfalz-full roofing system for solar collectors, characterized in that a roof is fully or partially equipped with thermal or thermal + PV collectors, which on each of the four sides different, to subsequent collectors and / or connecting or end plates matching or have bends.

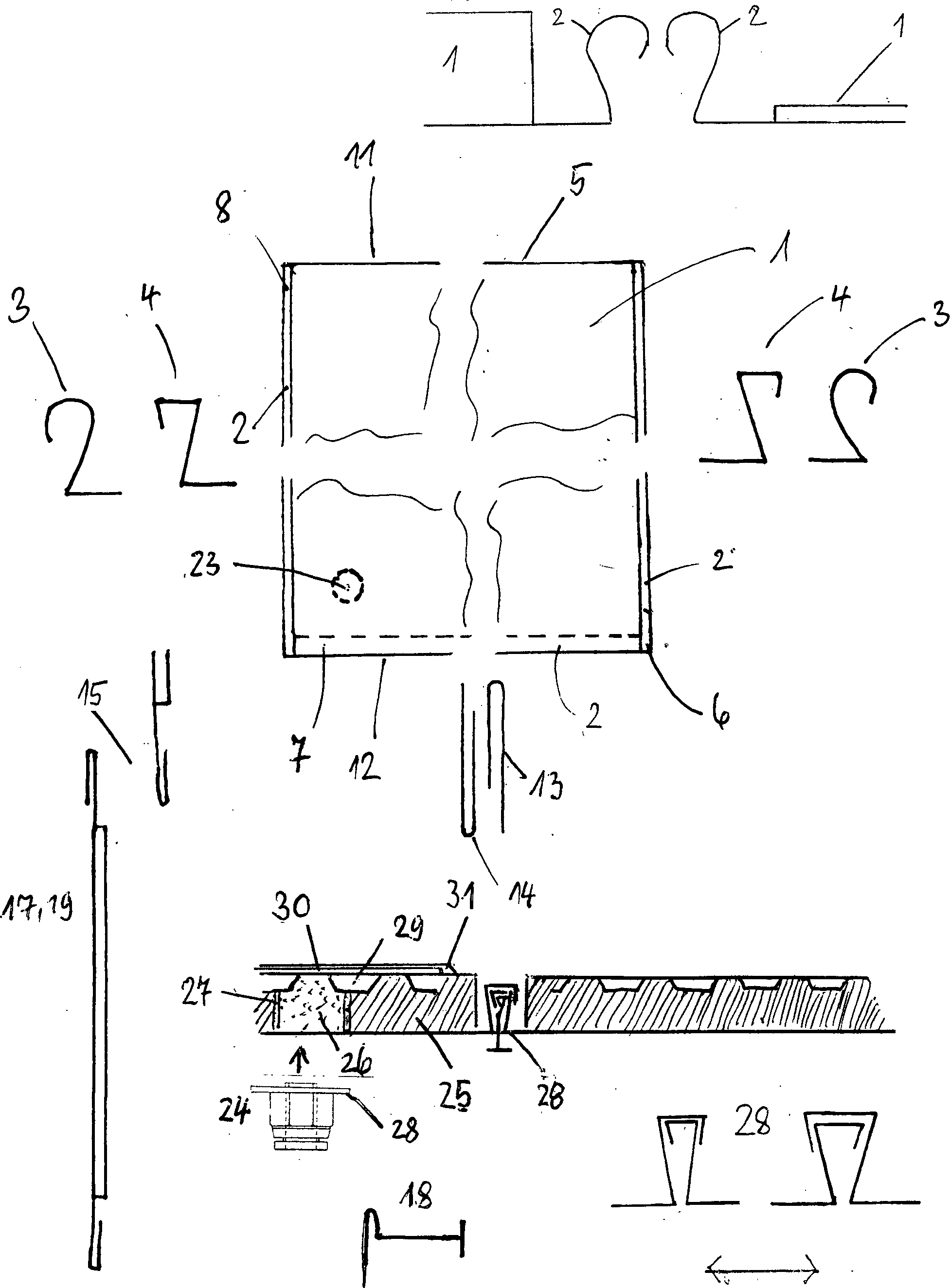

Figure 00000001
Figure 00000001

Description

Die GM-Anmeldungen Nr. 20 2006 015 301.8 und 20 2006 016 299.2 beschreiben einzelne Komponenten einer Blech-Stehfalz-Ringverbindung, die auf einer gerundet abschließenden Aufkantung beruht, welche übereinandergestülpt parallel liegende Blechbahnen bei entsprechendem Gefälle dicht verbindet. Außerdem einen Anschluss für die Zu- und Abführung von Flüssigkeiten in sehr flache Flüssigkeitsbehälter, der auch über Steckverbinder beschickt werden kann.The GM applications no. 20 2006 015 301.8 and 20 2006 016 299.2 single components of a sheet metal standing seam ring connection, which a rounded final The upstand is based on which one over the other parallel lying metal sheets tightly connected at a corresponding gradient. Besides one Connection for the supply and discharge of liquids in very shallow liquid container, the also over Connector can be charged.

Des weiteren profilierte Montageleisten, welche aufeinandergesteckt jede erforderliche Höhe überwinden können und gleichzeitig der Zu- und Abfuhr von Flüssigkeiten zu einzelnen oder mehreren, aneinandergereihten Flüssigkeitsbehältern dienen und den festen, gleichen Abstand zu darunterliegenden, auch verschieden verformten Dacheindeckungsmaterialien wie Wellbahnen, Schindeln, Dachplatten, Dachsparren, -gebälk oder sonstigen Dach-Aufbaumaterialien, sowie zur Aufnahme von druckmäßig auch nicht belastbarem Isoliermaterial ermöglichen.Of further profiled mounting rails, which put on each other overcome any required height can and at the same time the supply and removal of liquids to individual or serve several, juxtaposed liquid containers and the fixed, equal distance to underlying, also different deformed roofing materials such as corrugated sheets, shingles, roof tiles, Rafters, trusses or other roof-building materials, as well as to accommodate pressure moderately allow non-resilient insulating material.

Die neue Erfindung macht es nunmehr möglich, ein komplettes Dach, auch mit geringer Dachneigung, ganz oder teilweise mit nach allen Seiten angeordneten Thermie- oder Thermie-PV-Kollektoren (1), die ringsum mit auf- oder abstehenden, verschieden geformten Falzen (2) versehen sind, ohne schwere Hilfs- und Montagegeräte absolut dicht durch einfaches Aufklipsen und Festdrücken oder Einschieben und Überstülpen mit einem einfachen Klippfalz-Profil oder Abdeck-Schlitzrohr, jederzeit wieder ohne Beschädigung demontierbar, sturmfest einzudecken.The new invention now makes it possible, a complete roof, even with low roof pitch, in whole or in part with arranged on all sides Thermie or Thermie PV panels ( 1 ), which all around with up or protruding, differently shaped folds ( 2 ) are provided, without heavy auxiliary and mounting equipment absolutely tight by simply clipping on and pressing or pushing and slipping over with a simple Klippfalz profile or covering slot pipe, anytime again without damage disassembled, stormproof cover.

Dabei wird nicht nur auf die gerundeten (3), sondern auf einfache, eckig geformte (4) Blechabkantungen zurückgegriffen, die mit einer zum Dachunterbau oder den Montageleisten verbindenden Hafte (8) und einem übergestülpten Klippfalz-Profil (11) oder eingeschobenem, aufgeschlitzten Rohr (12) die seitliche dichte Verbindung, mit einem nach oben und unten abgekanteten, ineinandergesteckten Parallelfalz (13, 14) die Verbindung zwischen Traufe und First nach oben und unten sichern.It is not only on the rounded ( 3 ), but on simple, angular shaped ( 4 ) Blechabkantungen recourse, with a connecting to the roof base or the mounting strips adhesive ( 8th ) and a slipped Klippfalz profile ( 11 ) or inserted, slit tube ( 12 ) the lateral tight connection, with a folded up and down, nesting parallel fold ( 13 . 14 ) secure the connection between eaves and ridge up and down.

Da die flachen Kollektoren sowohl zum Dachfirst (15), zu Regenrinnen (16), zu Dachauf- und -ausbauten, wie Gauben und Dachfenster, auch zu den Giebeln und Ortgängen (10) angeschlossen und abgedichtet werden müssen, sind die Auf- und Abkantungen und Falze an den Kollektorrändern so ausgebildet, dass Anschlüsse an in gleicher Form an den anschließenden Kanten ausgebildete First- (9), Giebel-, Ortgang- und Dachfenster- (3, 4) sowie Fassaden-An- und Abschlußbleche möglich sind.Since the flat collectors are both to the ridge ( 15 ), to gutters ( 16 ), to roof structures and extensions, such as dormers and skylights, also to the gables and verges ( 10 ) must be connected and sealed, the up and folds and folds on the collector edges are formed so that connections to trained in the same form at the adjacent edges ridge ( 9 ), Gable, verge and skylight ( 3 . 4 ) as well as facades and cover plates are possible.

Bei Eindeckungen einer alternativen Art genügt in Querrichtung in Richtung Traufseite eine einfache Fortsetzung des oberen Abdeckbleches mit den in Längsrichtung angeformten Stehfalz-Abkantungen (6) zur Überdeckung des Folge-Kollektors (7) und in Firstrichtung ein glatter, rechtwinlig abgekanteter Abschluss der unteren und/oder oberen Kollektorabdeckung (5).In the case of coverings of an alternative type, a simple continuation of the upper cover plate with the longitudinally formed standing seam folds ( 6 ) to cover the follower collector ( 7 ) and in the firing direction a smooth, right-angled folded completion of the lower and / or upper collector cover ( 5 ).

Die rund oder auch eckig (8, 9) ausgebildete innere Hafte, die seitlich die Verbindung zur Dachunterkonstruktion sicherstellt, kann entweder auf volle Länge, aber auch nur partiell in Teilstücken an den Stellen, wo statisch nötig, auf die Unterkonstruktion aufgebracht oder aber in die Montageleiste eingeschoben werden.The round or even angular ( 8th . 9 ) formed inside adhesive, the side ensures the connection to the roof substructure, either on full length, but also only partially in sections at the points where statically necessary, applied to the substructure or inserted into the mounting rail.

An den zur First- (15) oder zur Traufseite (12) weisenden Rändern der Kollektoren sind die Bleche mit einem leichten Radius im Knick (13, 14) um 180° nach oben (13) oder nach unten (14) abgekantet und werden ganz einfach ineinander eingeschoben/eingehängt (17). Wenn erforderlich, können hier ebenfalls entsprechend geformte, auf der Unterkonstruktion aufge brachte oder in eine quer verlaufende Montageleiste eingeschobene Blechhaften (18) zwischen die beiden Kollektorenabkantungen auf ganze Länge oder in Teilstücken einbracht werden.To the first ( 15 ) or the eaves side ( 12 ) facing edges of the collectors are the sheets with a slight radius in the bend ( 13 . 14 ) by 180 ° upwards ( 13 ) or down ( 14 ) and are simply pushed into each other / hung ( 17 ). If necessary, here also correspondingly shaped, brought up on the substructure or inserted into a transverse mounting strip Blechhaft ( 18 ) between the two collector bevels on whole length or in sections.

Analog zur Kollektorenverbindung erfolgt die Verbindung mit den First-, Giebel- und Ortgang- sowie Fassaden-An- und Abschlußblechen (17, 19).Analogous to the collector connection, the connection with the ridge, gable and verge as well as façade contact and end plates ( 17 . 19 ).

Die Montageleisten (20) werden, einzeln oder aufeinander aufgesteckt, als U-Profile in verschiedenen Höhen oder Grössen eingesetzt und dienen neben der Befestigung auf dem Dach als Grundkonstruktion gleichzeitig für die Fixierung und als Halterung für eine eventuelle zusätz-iche Isolierung zwischen Kollektor und Dachunterbau verwendet.The mounting rails ( 20 ), individually or successively plugged, used as U-profiles in different heights or sizes and are used in addition to the attachment to the roof as a basic construction at the same time for fixing and as a holder for any additional insulation between the collector and the roof base.

Montageleisten (20), in die ein Rohr (21), auch mit eingepreßten Steckanschlüssen (22) versehen, integriert ist, können die direkte Zu- und Ableitung der Solar- oder Kühlflüssigkeit oder Verkabelung (23) aus den Kollektoren oder Kollektorfeldern fast bis direkt zum Speicher oder zur Sammelstelle übernehmen, so daß nur noch die Verbindung zu den Kollektoren/Kollektorfeldern im Steckverfahren mit Schlauch-, Kabel- oder Rohrstücken erforderlich ist. Bei Aufbringung der Nippel (23) auf die Unterseite der Kollektorplatten sind diese Verbindungen auf der Dachfläche nicht sichtbar, sa dass sich ein sauberes Dachbild zeigt.Mounting rails ( 20 ) into which a pipe ( 21 ), also with pressed-in connectors ( 22 ), the direct supply and discharge of solar or cooling fluid or wiring ( 23 ) from the collectors or collector fields almost to take directly to the memory or collection point, so that only the connection to the collectors / collector fields in the plug method with hose, cable or pipe sections is required. When applying the nipple ( 23 ) on the underside of the collector plates, these compounds on the roof surface are not visible sa sa that shows a clean roof image.

Dies gilt sowohl für Thermie- als auch für die Thermie-PV-Kollektoren (Erzeugung von Warmwasser/Wärme und Strom mit einem Kollektor, an derselben Stelle montiert), die unter dem Wärmetauscher eine Wärmeisolierung (25) aufweisen. Hier wird der Nippel (24), der für die Flüssigkeits-Zu- und Abführung erforderlich ist, durch eine runde Öffnung in der Isolierung hindurch auf das Wärmetauscherblech aufgebracht, entweder durch Verklebung oder Reibe-Verschweißung. Beim Nippel ist um das Einleitungsloch herum eine Abdeckscheibe (27) angebracht, die bei der Reibeverschweißung auch durch die Einbringung einer Unterlagscheibe entfallen kann.This applies to both Thermie and Thermie PV collectors (generation of hot water / heat and electricity with a collector mounted in the same place), heat insulation below the heat exchanger ( 25 ) exhibit. Here is the Nipples ( 24 ), which is required for the liquid supply and removal, applied through a round opening in the insulation on the heat exchanger plate, either by gluing or friction welding. The nipple is a cover (around the introduction hole around a 27 ), which can be omitted in the Reibeverschweißung by the introduction of a washer.

Die Umwandung des Nippels im Durchmesser der Unterlagscheibe erfolgt durch ein auf die Dicke des Kollektors und die Dicke der Isolierung abgestimmtes Metall- oder Kunststoffrohr. Der Kasten für die Stromzu- und abführung ist aus nichtleitendem Kunststoff und liegt ebenfalls innerhalb der Isolierung, sodass die Kollektoren flach über- oder aufeinanderliegend transportierbar sind.The Conversion of the nipple in the diameter of the washer takes place by a on the thickness of the collector and the thickness of the insulation matched metal or plastic tube. The box for the electricity supply and exhaustion is made of non-conductive plastic and is also inside the insulation so that the panels lay flat over or over each other are transportable.

Die Form der Aufkantungen und deren Verbindung zu den Haften ermöglicht es dem Material der Kollektoren, sich entsprechend der Temperatur nach jeder Seite im Rahmen der berechneten maximalen Faktoren auszudehnen oder zusammenzuziehen (19, 28), ohne dass Spannungen an den Verbindungsstellen oder Wölbungen der Kollektoren entstehen.The shape of the upstands and their connection to the sticks allows the material of the collectors to expand or contract according to the temperature on each side within the calculated maximum factors ( 19 . 28 ), without causing stresses at the joints or vaults of the collectors.

Unterstützt wird dies noch dadurch, dass in der Hauptsache die verwendeten Teile aus denselben Materialien bestehen und zusätzlich da, wo erforderlich, mit den notwendigen Ausdehnungsfugen versehen sind, Aufgrund der Verwendung der zwei im Schmelzpunkt unterschiedlichen Materialien ist ein komplettes Recycling der Kollektoren möglich.Supported this still by the fact that in the main the used parts consist of the same materials and in addition, where necessary, provided with the necessary expansion joints, Due to Use of the two different melting point materials is a complete recycling of the collectors possible.

Das Volldachdeckungssystem ist geeignet für alle Dachformen, insbesondere auch für Garagen- und Carportdächer, Fassaden- und Balkonverkleidungen, für Wände und Decken, Schutzwände und jede Art von Verkleidungen, die für die Aufnahme der Sonnenstrahlung und Abgabe von Wärme, Kälte und Strom verwendet werden können.The Full roofing system is suitable for all roof shapes, in particular also for Garage and carport roofs, façade and balcony paneling, for Walls and Ceilings, protective walls and any kind of panels that are responsible for absorbing solar radiation and release of heat, Cold and Electricity can be used.

11
Thermie- oder Thermie-PV-Kollektor, verschiedene DickenThermie or Thermie PV collector, different thicknesses
22
Angeformte StehfälzeMolded Stehfälze
33
Stehfalz, Rundformstanding seam, round shape
44
Stehfalz, Z-Formstanding seam, Z-form
55
glatter, rechtwinkliger Abschlusssmooth, right-angle conclusion
66
Fortsetzung Stehfalzabkantung auf Überstandlängecontinuation Standing seam rebate on overhang length
77
Überstand oberes AbdeckblechGot over Upper cover plate
88th
darunter Hafteamong them exemplary
99
verschiedene Formen der Haftenvarious Forms of sticking
1010
darüber Klippfalzprofil oder Schlitzrohrabove Klippfalzprofil or slotted pipe
1111
KlippfalzprofilKlippfalzprofil
1212
Schlitzrohrslotted tube
1313
Parallelfalzparallel fold
1414
Parallelfalzparallel fold
1515
Firstbalkenridge beam
1616
Regenrinnedownspout
1717
Einhängunghanging system
1818
Flachblechhafte für MontageleisteFlat Sheet grips for mounting rail
1919
verschiedene Verbindungsartenvarious connection types
2020
Montageleisten, versch. HöhenMounting rails, different heights
2121
Rohr für Durchleitung Flüssigkeit oder Kabelverbindungenpipe for transmission liquid or cable connections
2222
Einpress-SteckanschlüssePress-connect terminals
2323
Zu- und AbleitungenTo- and derivatives
2424
Nippel für Zu- und Abfuhr Wärmeträger-Flüssigkeitnipple for and removal of heat transfer fluid
2525
Wärmeisolierung des Wärmetauschers im Kollektorthermal insulation of the heat exchanger in the collector
2626
Öffnung für Steck-NippelOpening for plug nipple
2727
Umwandung Nippel in der Wärmeisolierungwalling Nipple in the heat insulation
2828
Abdeckscheibe am StecknippelNippelcover plate on the plug nipple
2929
Wärmetauscherheat exchangers
3030
Photovoltaik-Zellen, -folie, -laminat oder aufgedruckte PV-SchichtPhotovoltaic cells, foil, laminate or printed PV layer
3131
Leichtglas- oder transparente PP-AbdeckungLeichtglas- or transparent PP cover

Claims (32)

Klippfalz-Volldachdeckungssystem für Solar-Kollektoren, dadurch gekennzeichnet, dass ein Dach ganz oder teilweise mit Thermie- oder Thermie+PV-Kollektoren bestückt ist, die an jeder der vier Seiten verschiedene, zu anschließenden Kollektoren und/oder An- oder Abschlußblechen passende Auf- oder Abkantungen haben.Klippfalz-full roof covering system for solar collectors, characterized in that a roof is wholly or partially equipped with thermal or thermal + PV collectors, which on each of the four sides different, to subsequent collectors and / or connecting or end plates matching or have bends. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren, dadurch gekennzeichnet, dass die Anschlüsse der Kollektoren für den Flüssigkeits-Zu- und Abgang und/oder der Strom-Zu- und Abflussleitung jederzeit zu allen anderen, an jeder der bis zu vier Seiten danebenliegenden Kollektoren oder Zu- und Abfluß-/Abflussleitungen gleichermaßen verwendbar sind.Klippfalz roofing system for solar collectors, characterized in that the connections of the collectors for the liquid inlet and Departure and / or the power supply and Drain pipe at any time to all others, at each of the up to four Side adjacent collectors or inflow and outflow / drain lines equally are usable. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren, dadurch gekennzeichnet, dass sämtliche Verbindungsteile der Kollektoren für den Temperaturausgleich beim Material beweglich ausgestattet sind.Klippfalz roofing system for solar collectors, characterized in that all Connecting parts of the collectors for temperature compensation in Material are moveable. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren, dadurch gekennzeichnet, dass die Auf- und Abkantungen sowohl die direkte Verbindung der Kollektoren zueinander, als auch zur Verbindung zu allen An- und Abschlußblechen ermöglichen.Klippfalz roofing system for solar collectors, characterized in that the up and folds both the direct connection of the collectors to each other, as well as the connection to all connecting and closing plates enable. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–4, dadurch gekennzeichnet, dass sämtliche Verbindungsstellen der Kollektoren jederzeit ohne Beschädigung wieder lösbar und wiederverwendbar zusammengefügt sind.Klippfalz roofing system for solar collectors according to claims 1-4, characterized in that all Connection points of the collectors at any time without damage again detachable and reusable joined together are. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–5, dadurch gekennzeichnet, dass die Platten-Verbindungs-Anformungen der Kollektoren gerundet und/oder eckig ausgeführt sind.Klippfalz roofing system for solar collectors according to claims 1-5, characterized in that the plate connection formations the collectors are rounded and / or square. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–6, dadurch gekennzeichnet, dass sich die Wiederlösbarkeit sowohl auf die materialmäßige Dichtheit und Befestigung auf der Unterkonstruktion, als auch auf die funktionsmäßige Verbindung, also auch auf den Zu-, Ab- und Durchfluß von Flüssigkeiten und Strom bezieht.Klippfalz roofing system for solar collectors according to claims 1-6, characterized in that the re-solubility both on the material tightness and mounting on the substructure, as well as on the functional connection, So also refers to the inflow, outflow and flow of liquids and electricity. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–7, dadurch gekennzeichnet, dass das System für geringe Daschneigungen ab 3° und für steilste Dachneigungen als dichtes System verwendbar ist.Klippfalz roofing system for solar collectors according to claims 1-7, characterized in that the system is designed for low slopes 3 ° and for the steepest Roof slopes can be used as a dense system. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–8, dadurch gekennzeichnet, dass die Verbindung der Kollektoren zu den Montageleisten über flexibel einschiebbare, bewegliche Haften erfolgt.Klippfalz roofing system for solar collectors according to claims 1-8, characterized in that the connection of the collectors to the mounting rails over flexible retractable, movable sticking takes place. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–9, dadurch gekennzeichnet, dass die Haften am oberen Ende einen runden oder einen eckigen Kopf aufweisen.Klippfalz roofing system for solar collectors according to claims 1-9, characterized in that the sticks at the top of a round or have a square head. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–10, dadurch gekennzeichnet, dass die Haften in voller Länge der Verbindung oder aber nur in Teilstücken für die Verbindung verwendet werden.Klippfalz roofing system for solar collectors according to claims 1-10, characterized in that the full-length sticks of the compound or only in parts for the Connection can be used. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–11, dadurch gekennzeichnet, dass die eine der beiden längsseitigen Abkantungen seitenverkehrt in gleicher Verformungsart ausgeführt sind.Klippfalz roofing system for solar collectors according to claims 1-11, characterized in that the one of the two longitudinal edges reversed in the same deformation are executed. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–12, dadurch gekennzeichnet, dass die beiden längsseitigen Stehfalz-Abkantungen in der oberen Hälfte als Rundbogen oder als U- oder Z-Profil ausgeführt sind.Klippfalz roofing system for solar collectors according to claims 1-12, characterized in that the two longitudinal standing seam folds in the upper half are designed as a round arch or U-shaped or Z-profile. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–13, dadurch gekennzeichnet, dass die beiden quer verlaufenden Abkantungen entweder 180° betragen und in der Abkantkehle einen geringen Radius aufweisen.Klippfalz roofing system for solar collectors according to claims 1-13, characterized in that the two transverse folds either 180 ° and have a small radius in the Abkantkehle. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–14, dadurch gekennzeichnet, dass die zum First gerichtete Abkantung nach oben und die zur Traufe gerichtete Abkantung nach unten gerichtet ist.Klippfalz roofing system for solar collectors according to claims 1-14, characterized in that the directed to the ridge bevel upwards and directed to the eaves fold directed downward is. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–15, dadurch gekennzeichnet, dass die Anschlußbleche Firstabdeckungs, Giebel-, Gauben- oder Dachfensteranschluß-, Ortgangabdeckungs-, Fassaden-An- oder Abschluß-, Kaminanschluß- oder Rohrabschluß-Bleche sind.Klippfalz roofing system for solar collectors according to claims 1-15, characterized in that the connecting plates ridge cover, gable, Dormer or roof window connection, Veranda cover, facade annex or completion, chimney outlet or Pipe completion sheets are. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–16, dadurch gekennzeichnet, dass das Klippfalz-Profil oder Schlitzrohr über den auf die Haften aufgeklipsten Stehfalz-Längsfalzen übergestülpt und aufgepreßt oder aufgeschoben wird.Klippfalz roofing system for solar collectors according to claims 1-16, characterized in that the Klippfalz profile or slotted tube over the slipped over on the sticks Stehfalz-longitudinal folds slipped over and pressed or postponed becomes. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–17, dadurch gekennzeichnet, dass die in längsseitiger Fortsetzung aufgeklipsten Kollektoren-Stehfalz-Abkantungen bei zwei nebeneinanderliegenden Kollektoren/Anschlußteilen in zwei, bei vier hinter- und miteinander zu verbindenden Kollektoren/Anschlußteilen in vier Einzel- oder Doppelblechschichten über der Hafte liegen und bei einer Gesamt-Leichtglasabdeckung, die mit ihrer Abkantung über den Stehfalzabkantungen liegt, mit dem Klippfalz-Profil oder Schlitzrohr unter Druck überdeckt werden.Klippfalz roofing system for solar collectors according to claims 1-17, characterized in that the clipped in longitudinal continuation Standing seam panels bends with two adjacent collectors / connecting parts in two, with four behind and to be joined collectors / connecting parts lie in four single or double layers of sheet above the adhesive and at a total lightweight glass cover, with its fold over the Stehfalzabkantungen lies, with the Klippfalz profile or slotted tube covered under pressure become. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–18, dadurch gekennzeichnet, dass das in längsseitiger Fortsetzung hin zum Firstabschluß aufgeklipste Klippfalz-Profil oder aufgeschobene Schlitzrohr bis unter das Firstabschlußblech führt und von diesem auf die Länge der Kollektor-Aufkantung überdeckt wird.Klippfalz roofing system for solar collectors according to claims 1-18, characterized in that in the longitudinal continuation out clipped on to the first conclusion Klippfalz profile or deferred slot pipe leads to under the ridge end plate and from this to the length of Collector upstand covered becomes. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–19, dadurch gekennzeichnet, das die quer laufenden Abkantungen, ineinandergesteckt oder -geschoben, mit einer in die Fälze eingreifenden, gleichgeformten, abgekanteten Blechhafte mit einer Montageleiste oder dem Unterbau in voller Länge oder in Teilstücken verbunden ist.Klippfalz roofing system for solar collectors according to claims 1-19, characterized in that the transversely running bends, one inside the other or pushed, with an equal, Beveled Blechhaft with a mounting rail or the substructure in full length or in sections connected is. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–20, dadurch gekennzeichnet, dass im Bereich des Anschlusses an das Firstblech die Aufkantung des Kollektors leicht nach oben gedrückt ist.Klippfalz roofing system for solar collectors according to claims 1-20, characterized in that in the region of the connection to the ridge plate the upstand of the collector is pushed slightly upwards. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–21, dadurch gekennzeichnet, dass alle Anschlußstücke zwischen dem/den Kollektor(en) und einem abzudeckenden Bereich (Firstabdeckungs-, Giebel-, Gauben- oder Dachfenteranschluß-, Ortgangabdeckungs-, Fassaden-An- oder Abschluß-, Kaminanschluß- oder Rohranschluß-Blech) in einer solchen Breite verwendet werden, dass die komplette Abdeckung vorhanden ist.Klippfalz roofing system for solar collectors according to claims 1-21, characterized in that all connecting pieces between the collector (s) and an area to be covered (ridge, gable, dormer or Roof Terminal, Veranda cover, facade annex or completion, chimney outlet or Pipe connection sheet) in such Width can be used that the complete cover is present. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–22, dadurch gekennzeichnet, dass die Flüssigkeitszu- und -abführung über unten oder oben auf- oder eingesetzte Nippel mit Steckverbindung erfolgt, die zum Wärmetauscher der Platte hin eine die Öffnung erheblich überdeckende Abdeckscheibe aufweisen, welche einen in das Sackloch passenden Ansatz hat.Klippfalz roofing system for solar collectors according to claims 1-22, characterized in that the liquid supply and discharge over below or nipple inserted or inserted at the top with plug connection, to the heat exchanger the plate towards the opening significantly overlapping Have cover, which fits into the blind hole Approach has. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–23, dadurch gekennzeichnet, dass die Abdeckscheiben der Nippel mit einem leichte Erhöhungen und/oder Vertiefungen ausgleichenden Kleber auf der unteren oder oberen Plattenseite aufgeklebt sind.Klippfalz roofing system for solar collectors according to claims 1-23, characterized in that the cover plates of the nipple with a slight elevations and / or depressions balancing adhesive on the lower or glued on the upper side of the plate. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–24, dadurch gekennzeichnet, dass die Abdeckscheiben der Nippel oder die Nippel selbst durch Reibeschweißung mit dem oberen oder unteren Abdeckblech des Wärmetauschers der Platte oder einer passenden Unterlagscheibe dicht verbunden sind.Klippfalz roofing system for solar collectors according to claims 1-24, characterized in that the cover plates of the nipple or the nipples themselves by friction welding with the upper or lower Cover plate of the heat exchanger the plate or a suitable washer tightly connected are. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–25, dadurch gekennzeichnet, dass die Nippel für die Flüssigkeits-Zu- und Abführung sowie für die Strom-Zu- und Abführung bei einer Durchführung durch das Isoliermaterial der Platte ringsum mit einem Metall- oder Kunststoffring im Durchmesser der Abdeckscheibe oder einem Kasten aus nicht leitendem Material umgeben sind.Klippfalz roofing system for solar collectors according to claims 1-25, characterized in that the nipples for the liquid supply and discharge as well for the Power supply and discharge at an implementation through the insulating material of the plate all around with a metal or plastic ring in the diameter of the cover or a box of non-conductive Material are surrounded. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–26, dadurch gekennzeichnet, dass alle Teile des Systems eine einzige oder mehrere Farben aufweisen.Klippfalz roofing system for solar collectors according to claims 1-26, characterized in that all parts of the system are a single or more colors. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–27, dadurch gekennzeichnet, dass die zum System verwendeten Montageleisten U-förmig sind, oben einen Schiebefalz und unten ein angeformtes T haben sowie verschiedene Höhen aufweisen, die einzeln oder ineinandergeschoben verschiedene Aufbauhöhen ergeben, die der Höhe des dazwischenliegenden und von der Leiste fixierten Isoliermaterials entsprechen.Klippfalz roofing system for solar collectors according to claims 1-27, characterized in that the mounting strips used for the system U-shaped are up, have a sliding fold and below a molded T as well different heights have, individually or pushed together different construction heights, the height the intermediate and fixed by the bar insulation correspond. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–28, dadurch gekennzeichnet, dass in einer unter dem Kollektor liegenden Montageleiste ein Rohr für die Zu- und Abführung der Solarflüssigkeit angebracht ist, das mit Einpreßpatronen für Steckverbindungen versehen ist.Klippfalz roofing system for solar collectors according to claims 1-28, characterized in that lying in a below the collector Mounting strip a tube for the supply and discharge the solar fluid is attached, that with Einpreßpatronen for plug connections is provided. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–29, dadurch gekennzeichnet, dass dieses für alle Dachformen, auch für Garagen- und Carportdächer, Fassaden- und Balkonverkleidungen, Wände und Decken, Schutzwände und Verkleidungen jeder Art zur Aufnahme der Sonnestrahlung und zur Aufnahme und Abgabe von Wärme, Kälte und Strom verwendet wird.Klippfalz roofing system for solar collectors according to claims 1-29, characterized in that it is suitable for all types of roofs, including garages and carport roofs, Façade and balcony cladding, walls and ceilings, protective walls and Cladding of any kind for recording the sun radiation and the Absorption and release of heat, Cold and Electricity is used. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–30, dadurch gekennzeichnet, dass diese Kollektoren in Querrichtung in Richtung Traufseite eine Fortsetzung des oberen Abdeckbleches mit den in Längsrichtung angeformten Stehfalz-Abkantungen zur Überdeckung des Folge-Kollektors und in Firstrichtung einen glatten, rechtwinkligen Abschluss der unteren und oberen Kollektorabdeckung aufweisen.Klippfalz roofing system for solar collectors according to claims 1-30, characterized in that these collectors in the transverse direction in Towards the eaves a continuation of the upper cover plate with in the longitudinal direction molded standing seam bends for covering the follower collector and in the direction of the plant a smooth, right-angled conclusion of the have lower and upper collector cover. Klippfalz-Volldachdeckungssystem für Solar-Kollektoren nach Anspruch 1–31, dadurch gekennzeichnet, dass gesteckte oder verklipste Kollektoranschlüsse mit einem angemessen dicken, breiten, beidseitig klebenden Klebeband fest oder wiederablösend verbunden sind.Klippfalz roofing system for solar collectors according to claims 1-31, characterized in that mated or clipped collector terminals with a reasonably thick, wide, double-sided adhesive tape fixed or redetachable are connected.
